Инструкция по очистке
Как и во всех прочих узлах автомобиля, чистка тем более эффективна, чем лучше обеспечен доступ к загрязнениям. Но иногда процедура требует оперативности, тогда её проводят частично, теряя при этом качество.
Чистка дроссельной заслонки Ауди A6 C5
Смотрите это видео на YouTube
Чистка без снятия
При упрощенном способе очистки средство подаётся через воздушный патрубок на входе в дроссельный узел. Недопустимо пропускать чистящие составы через воздушный фильтр, это приведёт в негодность как моющее средство, так и фильтрующий элемент.
Очистка простым проливанием дросселя с удалением ветошью стекающей грязи неэффективна, а большая часть этих продуктов в конечном счёте попадёт в двигатель, что нежелательно.
В крайнем случае можно воспользоваться средством, которое работает при запущенном моторе, одновременно очищая впускные клапаны. Но все эти процедуры могут нанести вреда больше, чем пользы, поэтому узел для очистки надо снять.
Чистка заслонки со снятием узла
Разборка не займёт много времени, обычно дроссельные узлы легкодоступны, и их демонтаж интуитивно понятен.
- До начала работы надо подготовить новые прокладки и уплотнительные кольца патрубков. Имеющие деформацию и усталостные изменения материала после второй установки обычно вызывают подсосы воздуха, на фоне которых эффект от очистки пропадает.
- Отсоединяются шланги и патрубки, снимаются электрические разъёмы с датчиков и регуляторов, дроссельный узел демонтируется с фланца впускного коллектора.
- Узел разбирается дальше, до появления удобного доступа к заслонке, основному и дополнительному каналам.
- Регулятор холостого хода и дроссельный узел промываются раздельно, хотя если проводить операцию раз в 40-50 тысяч километров пробега, то РХХ лучше не мыть, а профилактически заменить вместе с уплотнением. Стоит он недорого, а хлопот может доставить много, полностью не откажет, но станет причиной неприятных «мерцающих» явлений.
- После промывки узел продувается чистым сжатым воздухом.
Иногда для снятия приходится отсоединять шланги охлаждающей жидкости, подходящие к корпусу обогрева заслонки.
Как снять дроссельную заслонку Ауди А6 С5 – состояние дросселя через 50 000 км пробега
Смотрите это видео на YouTube
Расположены они обычно в верхней части системы охлаждения, поэтому много жидкости не потеряется, но их стоит заглушить, чтобы не загнать в систему воздушную пробку.
Чем чистить дроссельную заслонку
Раньше для чистки были популярны подручные препараты, такие как растворитель, WD40, ацетон и подобные вещества. При их использовании всегда существует риск испортить механизм автомобиля. При этом потребуются большие расходы на ремонт. На данный момент рынок пестрит более современными растворами. Их можно купить в любом автомагазине, потратить не много деньги и эффективно очистить дроссельную заслонку без каких-либо повреждений.
Наиболее популярными очистителями являются:
- Liqui Moly Pro-Line
- Mannol Carburetor Cleanor
- ABRO Carb&Choke Cleaner
Liqui Moly Pro-Line эффективно справляется с различными загрязнениями. Растворяет даже самые сложные загрязнения, такие как смола, клей, масла.
Её положительными чертами является:
- быстрое удаление нагара;
- возможная эффективная очистка без снятия дросселя;
- удобное использование;
- хорошо реагирует на катализаторы.
Можно использовать не только для промывки дроссельной заслонки, но и для чистки коллекторов, инжекторов и осей впуска. В наборе имеется специальная насадка, с помощью которой можно нанести раствор на поверхность, оставить на 15 минут, после чего удалить вместе с загрязнениями. В этом случае наибольший эффект будет при предварительно прогретом двигателе.
Mannol Carburetor Cleanor – средство для надежной очистки от масла и нагара частей дросселя без разбора. Возможна очистка не только дроссельной заслонки, но и стенок корпуса, жиклеров, отверстий и так далее. Очиститель выполняет ряд задач: улучшение производительности карбюратора и холостого хода, снижение расхода топлива, оптимизация выхлопных газов. Применяется для автомобилей с катализатором на двигателе и без него.
Средство хорошо справляется с загрязнениями в виде лака, смолы, сложных отложений. С использованием сможет справиться даже новичок в этом деле. Перед применением необходимо болон встряхнуть. Снять воздушный фильтр для более простого доступа к сложным местам. Нанести очиститель на нужные части и оставить на 10 минут. После этого следует завести двигатель и повторить процесс еще раз с распылением в камеру, жиклер, отверстия. Если дроссель сняли, то можно нанести на коротком расстоянии. Это будет эффективнее, чем при установленном. Необходимо подождать 10-15 минут и удалить загрязнения с поверхности.
ABRO Carb&Choke Cleaner предназначен для эффективной очистки от углеродных отложений и загрязнений различных систем. Положительные качества и способ применения ничем не отличается от вышесказанных.
Можно лишь сказать, что средства, входящие в топ-3, практически идентичны. У них отличается лишь цена. И то незначительно. Все средства эффективные и хорошо справляются с очисткой.
Чем промыть дроссельную заслонку
| Наименование средства | Описание | Средняя цена | Примечания |
| LIQUI MOLY DrosselKlappen-Reiniger (LM-5111) | На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения. | 520 р. | Аэрозоль, объем 400 мл в баллоне. |
| Mannol Carburetor Cleanor | Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем. | 115 р. | Аэрозоль, объем 400 мл в баллоне. |
| ABRO Carb&Choke Cleaner (CC-220) | Качественный очиститель. Популярен у автовладельцев на территории нашей страны. | 200 р. | Аэрозоль, объем 220 мл в баллоне. |
Как почистить электронную дроссельную заслонку, не снимая с автомобиля
Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.
На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.
Для этого вам понадобятся:
- очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
- силиконовая смазка в виде спрея;
- ветошь;
- отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
- кисточка с жёсткой щетиной или зубная щётка;
- защитные перчатки.
Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:
Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.
Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.
Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.
Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку
Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.
Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки
При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.
Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.
После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.
Присоедините воздуховод и затяните хомуты его крепления.
После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.
Ещё кое-что полезное для Вас:
- Замена маслосъемных колпачков (сальников клапанов)
- Как снять головку блока цилиндров на двигателе
- Установка головок блока цилиндров
И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.
Печать
Положение дроссельной заслонки на холостых оборотах
Какие должны быть показания положения ДЗ на оборотах холостого хода?
Разные! Почему?
Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.
Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)
Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:
Так вот:
- При помощи регулятора холостого хода, установленного в байпасном канале
- При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой
И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.
Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.
Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.
Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ
Но это тема другой статьи и сейчас это не столь важно
Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.
А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.
То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.
А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.
Вот у нас уже получился первый вывод. Вот его суть.
Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!
Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%
В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.
А вот во втором случае не всё так однозначно.
Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.
И самые главные из них – это те, о которых мы уже говорили выше:
- регулятор холостого хода не поддерживает холостой ход, а регулирует его
- нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.
Способы чистки заслонки
Наиболее удобным способом чистки заслонки считается обращение в автомастерскую за помощью, но следует доверять эту процедуру проверенным и опытным мастерам. Также ее можно почистить самостоятельно, для этого существует 2 способа чистки:
- Поверхностная чистка. При данном способе не производится демонтаж дроссельной заслонки, а грязь и масляные пятна удаляются только с ее поверхности. Для такой процедуры достаточно иметь под рукой тряпочку и растворяющее вещество для чистки. Для начала нужно отсоединить патрубок от воздушного фильтра, сбрызнуть заслонку чистящим раствором, а после растворения налета удалить его тряпкой или бумажной салфеткой. Хотя данный метод довольно прост и быстр в исполнении, он считается малоэффективным, так как дроссельная заслонка, каналы и отверстия не очищаются полностью.
- Полная чистка. Требуется при более серьезных неисправностях, когда требуется удаление частиц грязи и масляных пятен с внутренней и наружной сторон дроссельного узла. При этом производится демонтаж узла, и нужно иметь при себе для этого некоторые инструменты. В первую очередь проводится отсоединение корпуса заслонки от гофры воздушного фильтра, а затем снимается трос, открывающий и закрывающий заслонку. После этого откручиваются все крепежи и снимаются имеющиеся разъемы, а старая прокладка дроссельного узла удаляется. На все элементы и видимые каналы узла наносится моющее средство, оставляется на несколько минут, а затем удаляется с помощью ветоши. Далее производится сборка в обратном порядке, заодно ставится новая прокладка. После этого нужно провести проверку исправной работы узла.
Неисправности и причины их возникновения
Механизм дроссельной заслонки довольно прост – металлическая пластина, полностью перекрывающая воздушный канал, вращается на оси, установленной поперек этого канала
Если не брать во внимание неполадки, связанные с электроникой, то некорректная работа заслонки может быть лишь по одной причине – загрязнение клапана (именно этой пластины) или оси. Слой копоти или грязи может не давать клапану как открыться, так и полностью перекрыть доступ воздуха
Копоть, нагар или грязь возникает в клапане в следующих случаях:
- Из-за некачественного топлива. Если бензин в баке с примесями (или соляра с высоким содержанием парафина), то они обязательно попадут в впускной коллектор. При сгорании эти примеси или парафин станут причиной появления нагара и в коллекторе и на самой воздушной заслонке. Со временем, нагар не даст клапану корректно работать и плотно перекрывать канал.
- Из-за загрязненного воздушного фильтра. Воздух в систему поступает из атмосферы. Перед тем, как смешаться с топливом, он проходит через фильтр, где и очищается. Фильтр, как правило, размещен в подкапотном пространстве. Если фильтр уже забитый грязью, то соответственно, воздух, проходя через него, не очищается. Если частицы мусора попадают в камеру сгорания, то тоже появляется нагар в совокупностями со всеми вытекающими последствиями. А при прямом попадании твердых частиц (таких, как песок, например) может быть прямое пескоструйное воздействие на внутреннюю поверхность клапана, что может полностью его вывести из строя.
- При износе цилиндропоршневой группы. В случае износа маслосъемных колец, масло двигателя попадает в камеру сгорания и воспламеняется так же, как и топливо. Только оно не сгорает полностью, а остается в виде копоти, нагара и масляных пятен в впускной системе мотора. Именно эти отложения больше всего и оставляют «следов» на механизме регулировки подачи воздуха. Такая же проблема может возникнуть, если в негодность пришли маслосъемные колпачки клапанов.
- При неисправностях в системе вентиляции картерных газов. При работе двигателя, после сгорания смеси в камере цилиндра, отработанные газы выводятся через выпускной коллектор (дальше в глушитель). Но часть газов через поршневые компрессионные кольца попадает в картер, где смешиваются с маслом. Чтобы не создавалось высокое внутрикартерное давление и для продления срока службы моторного масла, у двигателя внутреннего сгорания предусмотрена система отвода этих картерных газов. Они снова попадают в камеру впускного коллектора через воздушный канал и дроссельную заслонку. И, если компрессионные кольца уже не справляются с натиском газа, то большое его количество, смешанное с маслом возвращается в воздушный канал и засоряет его.
Понять, что дроссельная заслонка засорилась, можно по ряду причин:
- Двигатель плохо запускается, даже «на горячую».
- Обороты холостого хода «плавают» (то – увеличиваются, то – уменьшаются)
- Мощность и динамика двигателя значительно упали.
- Возрос средний расход топлива.
Каждая из этих неисправностей может являться следствием загрязненности дроссельной заслонки. Но не только заслонка может быть этому причиной.
Процедура чистки
Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.
После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.
Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.
Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно
А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.
Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.
Когда нужно чистить дроссельную заслонку Лачетти?
Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.
Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.
Как почистить дроссельную заслонку Лачетти?
Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

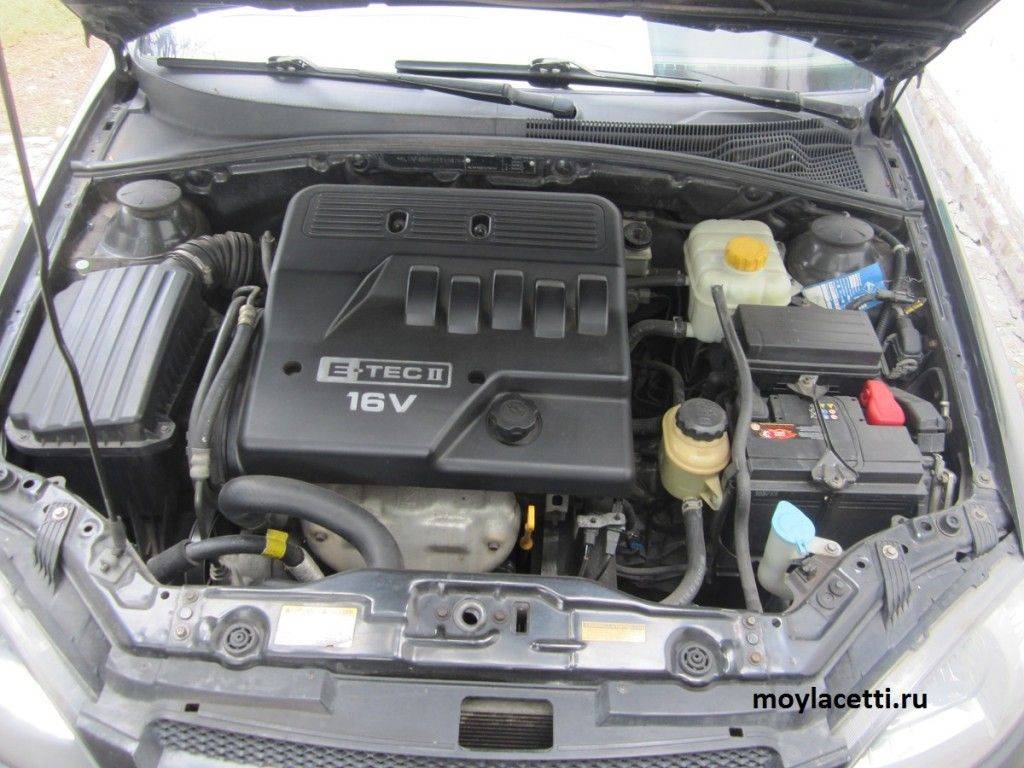

- Снимаем декоративную накладку двигателя
3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана
4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что
5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти
6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора
7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.
Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.
Как видим, загрязнений не много, но всё же есть
9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона
10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера
11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…
…и промываем его, чтобы пружина работала без заеданий
Также промываем гофру с трубкой
12. Собираем всё в обратном порядке.
Вот видео о том, как почистить дроссельную заслонку
Чем почистить дроссельную заслонку?
В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.
Например, я использую вот это средство
Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.
В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.
После чистки дроссельной заслонки плавают обороты Лачетти
После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.
Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.
Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой
Мир Вашему дому и удачи в пути!
