Впускная система двигателя

Второй претендент – выпускной коллектор

Ему также отводится немаловажная роль по отводу сгоревших газов. После закрытия впускных клапанов начинается сжимание топлива с поджиганием свечой. Затем происходит мини хлопок, отправляя вниз поршни. Это в свою очередь открывает выпускные клапана, отводя сгоревшие вещества.

Газы должны выходить после клапанов в глушитель. Их сбором из цилиндров занимается выпускной коллектор. Широкая его часть подсоединена к головке блока. После прохождения по трубам, газы собираются в одном месте. Их дожигание осуществляется благодаря катализатору. Затем уже идет глушитель, потом только выход в атмосферу.

Хочется отметить, гашение происходит не только отработанных газов, но и выхлопного звука.

Особенностью функционирования выпускного коллектора является работа с высокими температурами. Кстати, выхлоп часто разогревается до 950 градусов. Ввиду этого используется тугоплавкий металл, выдерживающий высокие тепловые показатели. В отводящий коллектор обычно встраивают датчик. Который регулирует содержание кислорода, также других выхлопных газов.

Продувка цилиндров — скрытая функция в автомобилях, о которой многие не знают. Как её включить?

Современные машины имеют сразу несколько функций, о которых большая часть автомобилистов даже не догадывается.

Одной из таких можно назвать встроенную функцию продувки цилиндров. Каким же образом она активируется, и какой результат получается после использования?

Причины возникновения неисправности. При необходимости совершения поездки в зимний период, немало автомобилистов сталкиваются с такой проблемой, как осложненный запуск мотора. Причиной для этого могут стать несколько факторов, но после осуществления нескольких неудачных попыток запуска двигателя, свечи зажигания попросту оказываются залитыми топливом. В качестве стандартной процедуры устранения подобной неисправности следует демонтировать свечи, хорошо их просушить и установить обратно. Зимой выполнение такого ремонта не слишком удобно, а многие владельцы машин даже не имеют под рукой ключа для свечей.

Производители автомобилей предусмотрели подобный вариант и сумели создать режим, который дает возможность продувки цилиндров без проведения манипуляций в подкапотном пространстве. Эта функция имеется в наличии практически на всех моделях автомобилей, а правила ее использования подробно описаны в руководстве по эксплуатации. Отдельно стоит отметить, что метод активации этого режима для продувки цилиндров не всегда одинаковый, все будет зависеть от производителя.

Важным моментом является то, что такой способ работает только на машинах, где предусмотрена инжекторная система подачи топлива. На отдельных моделях, выпущенных в Японии, она просто может отсутствовать.

Продувка цилиндров и ее виды. Режим продувки цилиндров представляет собой неотъемлемую часть работы мотора. Для того чтобы продукты сгорания заменялись в цилиндрах свежим воздухом, в них предусматриваются окна для продувки, чтобы выпустить отработанные газы и подать в цилиндры свежий воздух.

У различных цилиндров и видов моторов имеются собственные системы продувки:

  • Щелевая;
  • Клапанно-щелевая;
  • Контурная;
  • Прямоточная;
  • Возвратно-петлевая.

Вне зависимости от того, какая схема продувки используется, в стандартном режиме работы она осуществляет полноценную замену уже отработанных продуктов сгорания.

Продувка цилиндров при проведении диагностики. Для того чтобы выяснить причины низкой компрессии в одном или нескольких цилиндрах мотора, также применяется такой метод, как продувка цилиндров. Он заключается в подаче сжатого воздуха под давлением 0,2 -0,3 МПа в требуемый цилиндр. Перед этим выполняется предварительная установка поршня в верхнюю мертвую точку, включение высокой передачи в КПП и ручного тормоза. Это необходимо для того, чтобы исключить проворачивание коленчатого вала.

В цилиндр осуществляется подача сжатого воздуха и наблюдается следующий результат:

  • Если утечка воздуха выполняется из дроссельного узла, тогда неисправность во впускном клапане;
  • При попадании воздуха в расширительный бачок в виде пузырьков, или же попадание их в один из других цилиндров, свидетельствует о том, что неисправна прокладка блока цилиндров.

Активация функции. Для того чтобы активировать функцию, следует выполнить такие действия:

  • Сесть на место водителя и вставить ключ зажигания в замок;
  • Выжать педаль акселератора в пол до упора;
  • Перевести ключ в положение запуска и покрутить стартером от 7 до 10 секунд.

Заключение. При полном выжимании педали газа, блоком управления двигателем будет включаться режим продувки цилиндров, поэтому подача топлива через форсунки выполняться не будет. За счет поступающего воздуха лишний бензин выйдет из цилиндров, и свечи просохнут

Спустя 7-10 секунд можно осторожно отпустить педаль газа для запуска двигателя

Если необходимо, действие можно повторить, но важно принимать во внимание высокое потребление заряда АКБ

Как выгнать воздух из системы охлаждения: 4 способа удаления воздушной пробки

Когда в систему охлаждения ДВС попадает воздух, то при дальнейшей его работе такая неисправность может стать причиной серьезных последствий. Самое безопасное — если будет перегрев и от этого печка будет просто слабо прогревать салон.

Если запустить проблему завоздушивания системы, то от этого могут поломаться другие части системы автомобиля. Именно поэтому следует знать, как можно удалить воздушную пробку своими руками. С этой задачей сможет справиться даже новичок-автомобилист, в этой статье мы подробно разберем тему завоздушивания системы охлаждения.

Признаки завоздушивания системы охлаждения двигателя

Как же понять что с системой охлаждения вашего автомобиля что-то не так? Первым делом следует послушать, как она работает и просто осмотреть ее визуально. Мы выделили основные симптомы неисправностей:

  • Помпа при работе сильно шумит. Если она начинает выходить из строя, и некоторые элементы конструкции ломаются, то она при работе издает громкие звуки.
  • Утечка антифриза. Если где-то есть дефект в системе, то утечку тосола легко обнаружить даже без увеличительного стекла. Осмотрите внимательно движок и ходовую часть машины, на ней будут видны разводы от высохшей или свежей охлаждающей жидкости.
  • Сбой в работе печки. Конечно, имеется огромное количество поводов, по которым печка может слабо работать или перестать вовсе обогревать. Но также сбои в работе могут происходить по причине того, что в системе имеется воздушная пробка. Тут нужен более детальный осмотр.
  • Затруднения в работе термостата. Когда после старта крайне быстро активируется СО (система охлаждения), то вероятнее, это происходит по причине того, что термостат сломан. Почти в 80% случаев нарушения в работе происходят как раз по причине отказа термостата. Также термостат может перестать работать, если патрубки попал воздух. Тогда происходит следующее — клапан из-за небольшой воздушной пробки не постоянно закрыт, и поэтому антифриз циркулирует только по малому кругу. Если вы обнаружили, что двигатель уже сильно прогрелся, то причины всего две: поломался термостат либо он завоздушился.

Устройство и принцип работы системы охлаждения двигателя

Нормальное функционирование силовой установки автомобиля возможно только при определенном температурном режиме. Для большинства авто оптимальный диапазон температуры составляет 80-90 град. С. При более низком показателе ухудшается смесеобразование в цилиндрах, а высокая температура приводит к расширению металла, что может стать причиной заклинивания узлов.

Общее устройство системы охлаждения

Чтобы температура силовой установки была в оптимальном диапазоне, в конструкцию мотора включена система охлаждения. Именно благодаря ей обеспечивается отвод тепла от самых разогреваемых элементов — цилиндров.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.

Недостатки турбонаддува:

Провал в разгонной динамике или «турбояма»

Суть этого явления заключается в том, что при разгоне с малых оборотов, вместо интенсивного ускорения, мы получаем вялую динамику, зачастую уступающую атмосферным аналогам. Дело в том, что работа турбонаддува напрямую связана с частотой вращения коленвала двигателя (при этом механической связи между этими элементами нет), и если эта величина невелика, то и эффективности от наддува не будет.

Кроме того, определённое влияние на этот процесс оказывает и большая инертность системы надува, поскольку для создания необходимого давления на впуске требуется определённое время. Для решения этой задачи проводится огромная работа, результаты которой уже позволили минимизировать продолжительность такого провала в динамике. Кроме того, переход на автоматическую трансмиссию или использование вариатора позволяет автомобилю автоматически при разгоне переходить на пониженную передачу, что сводит негативное явление к нулю.

Конструктивное решение вышеописанной проблемы инертности наддува сводится к внедрению одного из следующих механизмов:

— битурбонаддув (двойной наддув);- турбина с адаптивной геометрией;- комбинированный наддув.

Двойной турбонаддув (битурбонаддув) заключается в применении двух параллельных систем наддува и базируется на том принципе, что две небольшие турбины обладают меньшей инерцией, чем одна полноразмерная. Количество цилиндров, для которых каждая из этих турбин создаёт необходимое давление, делится между ними поровну. Разновидностью этой системы является использование нескольких компрессоров, активируемых на разных оборотах двигателя (каждый в своём рабочем диапазоне).

Турбина с адаптивной геометрией позволяет повысить эффективность системы за счёт оптимизации потока выхлопных газов путём изменения площади впускного канала.

Комбинированный наддув представляет собой систему, состоящую из механического нагнетателя, обеспечивающего необходимое давление на малых оборотах, и турбокомпрессора, включающегося в работу по достижении определённой частоты вращения коленвала.

Повышенная температура

Как уже упоминалось выше, сжатие воздуха неразрывно связано с его нагревом, что негативно сказывается на работе двигателя. Ввиду этого, необходимо вводить дополнительную систему охлаждения, которая также является потребителем вырабатываемой энергии.

Таким образом, турбонаддув является отличным способом повышения эффективности двигателя внутреннего сгорания за счёт оптимизации процесса сжигания топлива. Несмотря на все недостатки, это эффективный способ достижения высоких показателей мощности и экономичности. Кроме того, работы по совершенствованию этой системы наглядно демонстрируют, что несмотря на её многолетнюю историю, потенциал турбонаддува ещё не исчерпан.

Требования к составу топливо-воздушной смеси

Совместная работа дроссельной и впускных заслонок современного инжекторного двигателя с системой непосредственного впрыска обеспечивает несколько видов смесеобразования. Разный состав смеси необходим для функционирования двигателя в разных режимах.

Послойное смесеобразование нужно для работы двигателя на небольших оборотах. В этом случае, дроссельная заслонка находится в полностью открытом состоянии большую часть времени, а впускные — в закрытом.

Гомогенное (однородное) смесеобразование используется для высоких оборотов двигателя. При этом степень открытия дроссельной заслонки напрямую зависит от необходимого крутящего момента двигателя. Впускные же заслонки находятся в открытом положении.

Существует и такое смесеобразование (бедное гомогенное), при котором двигатель работает на средних оборотах. Открытие заслонки происходит при этом также в зависимости от крутящего момента, а впускные заслонки закрыты.

Виды инжекторов

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электронные элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует три типа инжекторных систем впрыска, различающихся по типу подачи топлива:

  1. Центральная;
  2. Распределенная;
  3. Непосредственная.

  1. Центральная

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

2. Распределенная

Распределенный впрыск топлива

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У такого типа  инжекторных двигателей топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

3. Непосредственная

Система непосредственного впрыска топлива

Система непосредственного впрыска на данный момент – самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она сложная по конструкции и очень требовательна к качеству бензина.

Иные проблемы

Помимо способа нагнетания и типа привода существует еще немало вопросов, которые успешно решились или решаются конструкторами.

К ним относится:

  • нагрев воздуха при сжатии;
  • «турбояма»;
  • эффективная работа нагнетателя на всех режимах.

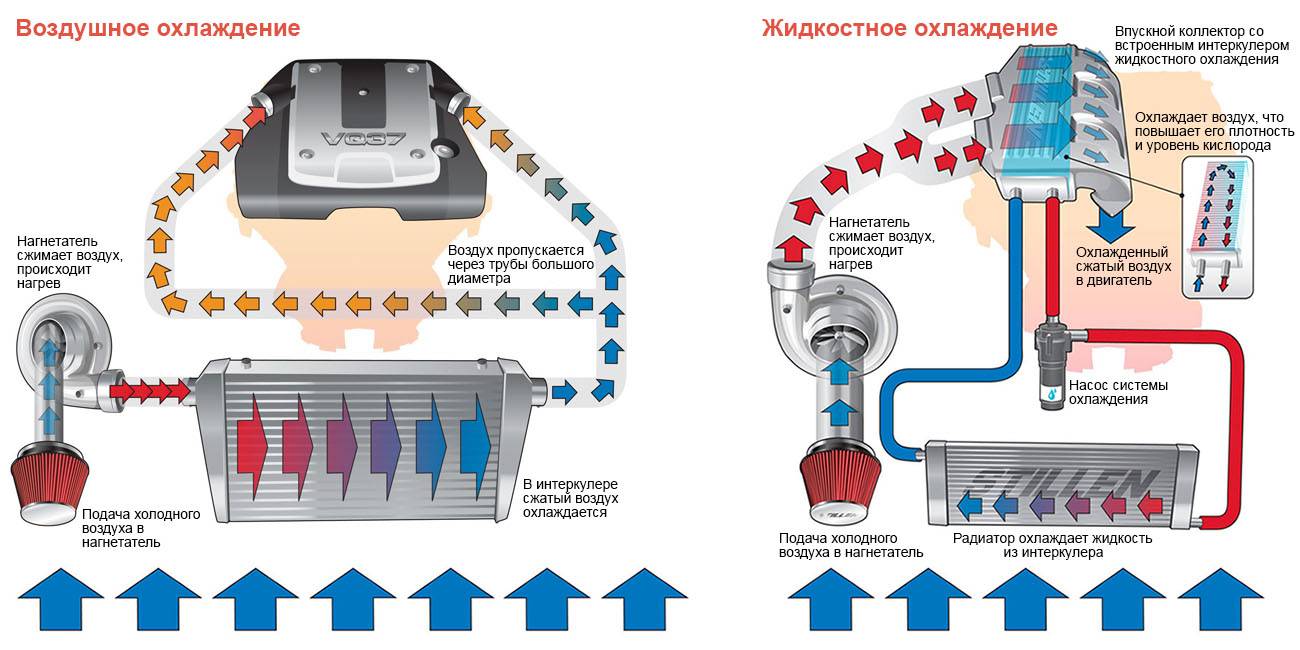

Во время нагнетания воздух сильно нагревается, что приводит к снижению его плотности, а это в свою очередь сказывается на детонационном пороге топливовоздушной смеси. Устранить эту проблему удалось путем установки интеркулера – радиатора охлаждения воздуха. Причем осуществлять охлаждение этот узел может разными способами – потоком встречного воздуха или за счет жидкостной системы охлаждения.

Варианты исполнения систем наддува

Но установка интеркулера породила другую проблему – увеличение «турболага». Из-за радиатора общая длина воздуховода от нагнетателя к впускному коллектору существенно увеличилась, а это повлияло на время нагнетания.

Проблема с «турбоямой» автопроизводителями решается по-разному. Одни снижают массу составных элементов, другие используют технологию изменяемой геометрии турбопривода. При первом варианте решения проблемы, снижение массы крыльчаток приводит к тому, что для раскручивания наддува требуется меньше энергии. Это позволяет нагнетателю раньше вступить в работу и обеспечить давление воздуха даже при незначительных оборотах двигателя.

Что касается геометрии, то за счет использования специальных крыльчаток с приводом от актуатора, установленных в корпусе турбинного колеса удается осуществлять перенаправление потока отработанных газов в зависимости от режима работы мотора.

Повышение эффективности работы нагнетателя на всех режимах работы некоторые производители решают путем установки двух, а то и трех нагнетателей. И здесь уже каждая автокомпания поступает по-разному. Одни устанавливают два турбонаддува, но разных размеров. «Малый» нагнетатель отрабатывает на небольших оборотах мотора, снижая эффект «турбоямы», а при увеличении оборотов в работу включается «большой» наддув. Другие же автопроизводители применяют комбинированную схему, в которой за малые обороты «отвечает» нагнетатель с механическим приводом, что вовсе устраняет «турбояму», а на высоких оборотах задействуется уже турбонаддув.

Напоследок отметим, что выше указаны только одни из основных проблем, связанных с принудительной подачей воздуха в цилиндры, в действительности их больше. К ним можно отнести передув и помпаж.

Увеличение мощности нагнетателем, по сути, ограничено только одним фактором — прочнотью составных элементов силовой установки. То есть, мощностные характеристики можно увеличивать только до определенного уровня, превышение которого приведет к разрушению узлов мотора. Это превышение и называется передувом. Чтобы он не произошел, система принудительного нагнетания воздуха оснащается клапанами и каналами, которые предотвращают раскручивание крыльчатки выше установленных оборотов, получается, что производительность наддува имеет граничную отметку. Дополнительно при достижении определенных условий ЭБУ системы питания корректирует количество подаваемого в цилиндры топлива.

Помпаж можно охарактеризовать как «обратное движение воздуха». Возникает эффект при резком переходе с высоких оборотов на низкие. В итоге, нагненататель уже накачал воздух в большом количестве, но из-за снижения оборотов он становиться невостребованным, поэтому он начинает возвращаться к наддуву, что может стать причиной его поломки.

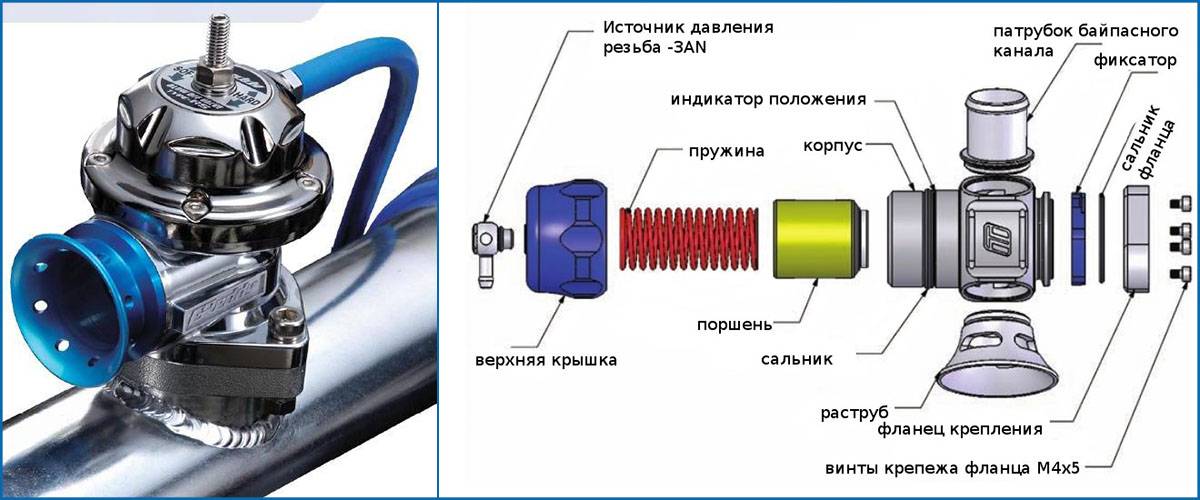

Клапан blow-off

Проблема помпажа решена использованием обходных каналов (байпас), по которым сжатый не расходованный воздух перекачивается на входной канал перед нагнетателем, тем самым он смягчает, но не устраняет, нагрузки при помпаже. Второй системой которая полностью решает проблему помпажа, является установка перепускного клапана или blow-off, который при необходимости сбрасывает воздух в атмосферу.

Установка нагнетателей воздуха на силовые установки пока является самым оптимальным способом повышения мощности.

Система подачи воздуха в дизельный двигатель

Как известно, современный дизельный двигатель на разных автомобилях и спецтехнике обычно оснащается турбокомпрессором. Также данное решение активно используется и на турбобензиновых ДВС.

Другими словами, для получения необходимой отдачи от моторов силовую установку дополнительно турбируют. Дизельный агрегат с турбонаддувом получил название турбодизель. Давайте остановимся на схеме подачи воздуха в такие моторы более подробно.

Как и в случае с бензиновыми ДВС, система питания дизельных моторов воздухом предполагает его забор из атмосферы, очистку поступающего воздуха и дальнейшую подачу в цилиндры. При этом воздух дополнительно проходит через турбину, охлаждается и уже затем поддается в камеру сгорания, причем нагнетается под давлением.

На примере турбодизеля стоит выделить следующие элементы системы питания воздухом:

  • воздухозаборник;
  • воздухоочиститель (воздушный фильтр);
  • турбокомпрессор;
  • специальный воздушный радиатор (интеркулер);
  • впускной коллектор;

С функцией воздухозаборника и воздушного фильтра мы уже ознакомились при рассмотрении атмосферного бензинового мотора.  Что касается турбодвигателей на спецтехнике, которая работает в условиях сильной запыленности и общего загрязнения воздуха, используется многоступенчатая система очистки (двух или даже трехступенчатые схемы). В конструкцию может быть включен инерционный предварительный очиститель воздуха и другие подобные решения.

Итак, после прохода через фильтры, воздух втягивается в турбокомпрессор. После турбины воздух идет по трубопроводам уже под давлением, проходя через так называемый воздушный радиатор. Дело в том, что после сжатия в турбине воздух нагревается. При этом если его охладить перед подачей в цилиндры, тогда общая масса воздуха увеличивается.

В результате такого снижения температуры в камеру сгорания удается подать больше воздуха, что позволяет более полноценно и эффективно сжечь топливо, добиться прироста мощности, улучшенной экономичности и снизить токсичность выхлопа.

Далее сжатый и охлажденный воздух попадает во впускной коллектор, а затем и в цилиндры дизельного двигателя. Что касается турбокомпрессора, данное устройство использует энергию отработавших газов. Если просто, газы под давлением вращают турбинное колесо, за счет такого вращения начинает крутиться  и компрессорное колесо, которое закреплено на одном валу вместе с турбинным колесом. Затем выхлоп после турбины попадает в выпускную систему ТС и выводится в атмосферу.

Отметим, что существует много разновидностей турбин, которые отличаются по размерам, по своей производительности и могут иметь ряд индивидуальных отличий в общей схеме устройства. Еще добавим, что дизельный двигатель долгое время вообще не имел дроссельной заслонки по сравнению с бензиновыми аналогами. В двух словах, мощность в  дизельном агрегате регулируется не количеством подаваемого в цилиндры воздуха, а количеством впрыскиваемого горючего.

Кстати, на современных дизельных ДВС дроссельная заслонка все же появилась, но она выполняет другие задачи. Если точнее, снижается токсичность выхлопа в соответствии с жесткими экологическими нормами.

Работает дроссельный узел тогда, когда нагрузки на двигатель минимальны, то есть мотор не нуждается в мощном потоке свежего воздуха. В этот момент заслонка частично перекрывает подачу воздуха, параллельно с этим срабатывает клапан системы рециркуляции отработавших газов EGR.

В результате оставшийся воздух перемешивается с выхлопными газами, после чего такая смесь снова поступает в цилиндры. Подача выхлопа вместе с воздухом снижает температуру в камере сгорания, в результате в отработавших газах отмечается уменьшение окиси азота.

Системы изменения геометрии впускного коллектора

Поскольку, фиксированная длина впускного коллектора, обеспечивает качественное наполнение цилиндров только в ограниченных диапазонах частот вращений коленчатого вала, более предпочтительным считается впускной коллектор, имеющий систему изменения геометрии. Изменяться может либо его длина, либо диаметр, либо оба параметра.

Впускной коллектор переменной длины

Применяется на безнаддувных силовых агрегатах, как бензиновых, так и дизельных. Когда мотор работает на низких оборотах, длина коллектора должна быть большой для достижения высокого крутящего момента и приемистости, на высоких – маленькой, чтобы силовой агрегат мог развить максимальную мощность. Для изменения геометрии применяется клапан, входящий в систему управления двигателем. Он переключает коллектор с одной длины на другую.

Работает впускной коллектор переменной длины следующим образом. Когда закрывается впускной клапан, воздух, оставшийся в коллекторе, начинает совершать колебания, частота которых пропорциональна длине самого коллектора и оборотам двигателя. Когда возникает резонанс, появляется эффект нагнетания (резонансный наддув). В результате, воздух подается в открывающиеся впускные клапаны под увеличенным давлением. В моторах, оснащенных системами наддува, подобный впускной коллектор с изменяемой геометрией не применяется, поскольку нагнетание воздуха в цилиндры происходит принудительно. В таких силовых агрегатах применяются максимально короткие коллекторы, благодаря чему уменьшаются габариты и стоимость производства двигателей.

Система изменения геометрии впускного коллектора, у разных производителей называется по-разному:

  1. BMW называют ее Differential Variable Air Intake (DIVA);
  2. у Ford это Dual-Stage Intake (DSI);
  3. в автомобилях Mazda система носит название Variable Inertia Charging System (VICS), в ряде случаев Variable Resonance Induction System (VRIS).

Впускной коллектор переменного сечения

Применяется на любых моторах, в том числе оснащенных наддувом. С уменьшением поперечного сечения возрастает скорость воздуха, проходящего через коллектор, следовательно, улучшается смесеобразование и более полно сгорает рабочая смесь.

Система изменения геометрии впускного коллектора имеет следующее устройство. Впускной канал каждого цилиндра делится на два – по одному на каждый впускной клапан, внутри одного из которых находится заслонка. Заслонка открывается и закрывается посредством вакуумного регулятора или электродвигателя. Когда мотор работает под небольшой нагрузкой, заслонки закрыты, воздух подается по одному каналу и попадает в цилиндр только через один клапан. В цилиндре при этом возникают завихрения, благодаря которым улучшается смесеобразование и качество сгорания топлива. Под нагрузкой заслонки открываются, и воздух подается через оба канала, мощность двигателя при этом возрастает.

Существует много вариаций подобных систем, например, у Opel система изменения геометрии впускного коллектора носит название Twin Port, у Ford есть два типа — Intake Runner Control (IMRC), Charge Motion Control Valve (CMCV), у Toyota и Volvo – Variable Induction System или Intake System (VIS).

Когда ещё не было автомобилей…

Надо сказать, что пневматические тормоза (использующие воздух в качестве рабочего тела) – изобретение не новое. Их история начинается ещё в конце ХIХ века, и разрабатывались они не для автомобилей, коих в те времена ещё толком то и не было, а для железнодорожного транспорта, развивающегося тогда семимильными шагами.

Своим появлением они решили сразу несколько проблем – позволили поездам стать более мощными, а также перевозить больше грузов, так как только пневматика смогла обеспечить адекватное тормозное усилие для тяжёлых составов.

До автомобилей это чудо инженерной техники добралось лишь в 40-е годы ХХ столетия, когда стали появляться поистине большегрузные тягачи и другая, нелёгкая техника на колёсах.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.
