Классификация и назначение ДВС

Разновидности двигателей внутреннего сгорания двухтактного и четырехтактного типа

Большинство силовых установок на современных машинах относятся к четырехтактным. Двухтактные можно встретить намного реже. В двухтактниках – рабочий цикл (все 4 фазы – впуск, сжатие, рабочий ход и выпуск) приходится на всего два хода поршня между ВМТ и НМТ (верхней и нижней мертвой точкой), на один оборот коленвала. В четырехтактниках – движение происходит на каждый этап, 4 раза (вниз-вверх, вниз-вверх), 2 оборота «колена».

Схема работы 4‐х тактного двигателя

Двухтактный цикл позволяет сделать двигатель менее оборотистым и в 1,5 раза более мощным, чем такой же по объему четырехтактный, но ценой экономичности (от 15 до 30%) и большей токсичности выхлопа из-за необходимости добавлять масло непосредственно в горючее. В четырехтактном – сгорание смеси происходит более полно, исключая потери части топливной смеси, вылетающей в выпускной тракт, однако, большой процент выдаваемого крутящего момента уходит на компенсацию тепловых и мощностных потерь от вдвое большего количества ходов поршня (и необходимости тормозить-разгонять значимую массу в ЦПГ).

В итоге «экологичность» и экономичность, все же, «победили», и бензиновые двухтактники (к тому же, требовавшие более интенсивного теплоотвода) в массовом производстве силовых установок для легковушек и грузовиков уступили место четырехтактникам. А вот в танкостроении и авиации, где с потерями масла и экономичностью считаться не принято, наоборот – двигатель 2Т типа «прижился» хорошо.

Все знают, что двух и четырехтактными бывают бензиновые моторы, а четырехтактными – дизели, но не все знают, что на самом деле двухтактный дизель тоже существует. Разработанный больше 120 лет назад, он спроектирован по схеме встречного движения двух поршней в одном цилиндре. Их верхушки в ВМТ создают одну общую камеру сгорания, воспламенение смеси – тоже «одно на двоих». Двигаясь в противоположных направлениях, поршни толкают каждый свой коленвал, тем самым компенсируя вибрации друг друга. Интересно, что подобная схема допускает создание как дизельного, так и бензинового мотора: бензиновый вариант такого «оппозита» раньше устанавливался на немецкие самолеты Юнкерс, а сегодня – усовершенствованный вариант двухтактного дизеля применяется в тепловозах серий ТЭ3 и ТЭ10, в танках (движки 5ТДФ и 6ТД), на малых судах.

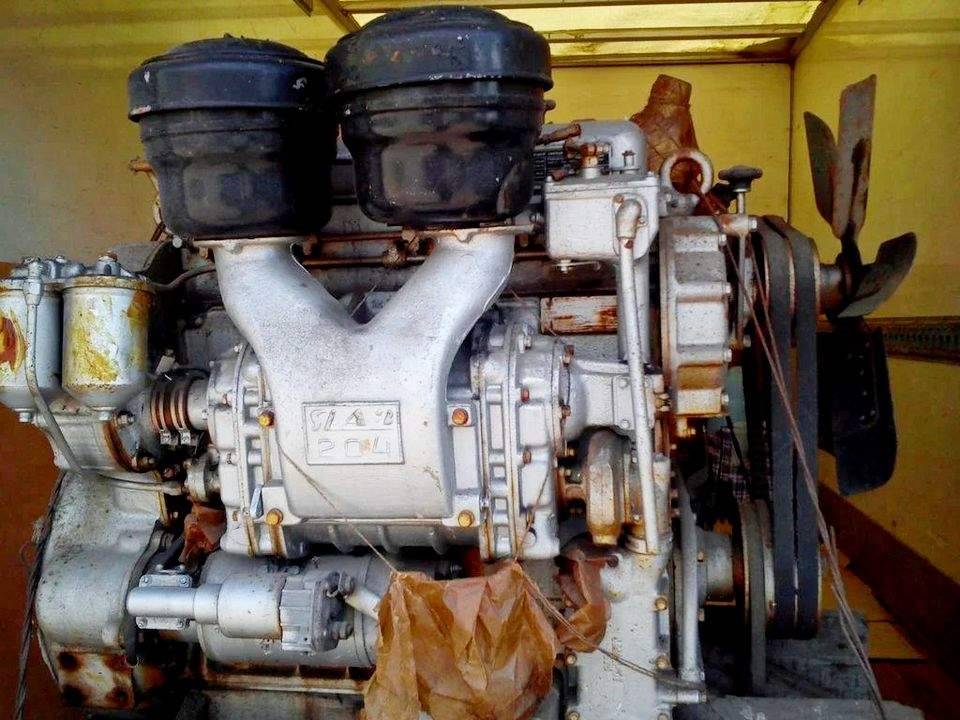

2‐х тактный 4‐х цилиндровый двигатель ЯАЗ−204

Вспомогательные системы двигателя внутреннего сгорания

— Система зажигания

Система зажигания является частью электрооборудования машины и предназначена для обеспечения искры, воспламеняющей топливно-воздушную смесь в рабочей камере цилиндра. Составными частями системы зажигания являются:

  • Источник питания. Во время запуска двигателя таковым является аккумуляторная батарея, а во время его работы — генератор.
  • Включатель, или замок зажигания. Это ранее механическое, а в последние годы всё чаще электрическое контактное устройство для подачи электронапряжения.
  • Накопитель энергии. Катушка, или автотрансформатор — узел, предназначенный для накопления и преобразования энергии, достаточной для возникновения нужного разряда между электродами свечи зажигания.
  • Распределитель зажигания (трамблёр). Устройство, предназначенное для распределения импульса высокого напряжения по проводам, ведущим к свечам каждого из цилиндров.

Система зажигания ДВС

— Впускная система

Система впуска ДВС предназначена для бесперебойной подачи в мотор атмосферного воздуха, для его смешивания с топливом и приготовления горючей смеси. Следует отметить, что в карбюраторных двигателях прошлого впускная система состоит из воздуховода и воздушного фильтра. И всё. В состав впускной системы современных автомобилей, тракторов и прочей техники входят:

  • Воздухозаборник. Представляет собою патрубок удобной для каждого конкретного двигателя формы. Через него атмосферный воздух всасывается внутрь двигателя, посредством разницы в показателях давления в атмосфере и в двигателе, где при движении поршней возникает разрежение.
  • Воздушный фильтр. Это расходный материал, предназначенный для очистки поступающего в мотор воздуха от пыли и твёрдых частиц, их задержки на фильтре.
  • Дроссельная заслонка. Воздушный клапан, предназначенный для регулирования подачи нужного количества воздуха. Механически она активируется нажатием на педаль газа, а в современной технике — при помощи электроники.
  • Впускной коллектор. Распределяет поток воздуха по цилиндрам мотора. Для придания воздушному потоку нужного распределения используются специальные впускные заслонки и вакуумный усилитель.

О назначении и принципе работы турбины на дизельном двигателе, вы можете узнать из нашей статьи: Принцип работы турбины на дизельном двигателе

— Топливная система

Топливная система, или система питания ДВС, «отвечает» за бесперебойную подачу горючего для образования топливно-воздушной смеси. В состав топливной системы входят:

  • Топливный бак — ёмкость для хранения бензина или дизтоплива, с устройством для забора горючего (насосом).
  • Топливопроводы — комплекс трубок и шлангов, по которым к двигателю поступает его «пища».
  • Устройство смесеобразования, то есть карбюратор или инжектор — специальный механизм для приготовления топливно-воздушной смеси и её впрыска в ДВС.
  • Электронный блок управления (ЭБУ) смесеобразованием и впрыском — в инжекторных двигателях это устройство «отвечает» за синхронную и эффективную работу по образованию и подаче горючей смеси в мотор.
  • Топливный насос — электрическое устройство для нагнетания бензина или солярки в топливопровод.
  • Топливный фильтр — расходный материал для дополнительной очистки топлива в процессе его транспортировки от бака к мотору.

Схема топливной системы ДВС

Узнать, более детально о принципе работы топливной системы дизельного двигателя, вы можете здесь: Устройство топливной системы дизельного двигателя

Классификация ДВС: варианты

Рядный, V-образный, VR-образный, U-образный, поперечный, продольный, роторный, «звезда» и еще с десяток наименований – это не «тип», а конфигурация, компоновка частей поршневого ДВС, относящегося к бензиновым (газовым), или дизельным. Разделение по количеству цилиндров и их расположению часто называют «архитектурой». Сейчас конфигурацией пользуются как основным критерием, потому, что самое массовое применение в мировом автопроме имеют поршневые движки с возвратно‐поступательным принципом работы, включающие привычный набор: цилиндр‐головка‐поршень‐шатун‐коленвал. Исключение — РПД, но о них поговорим отдельно.

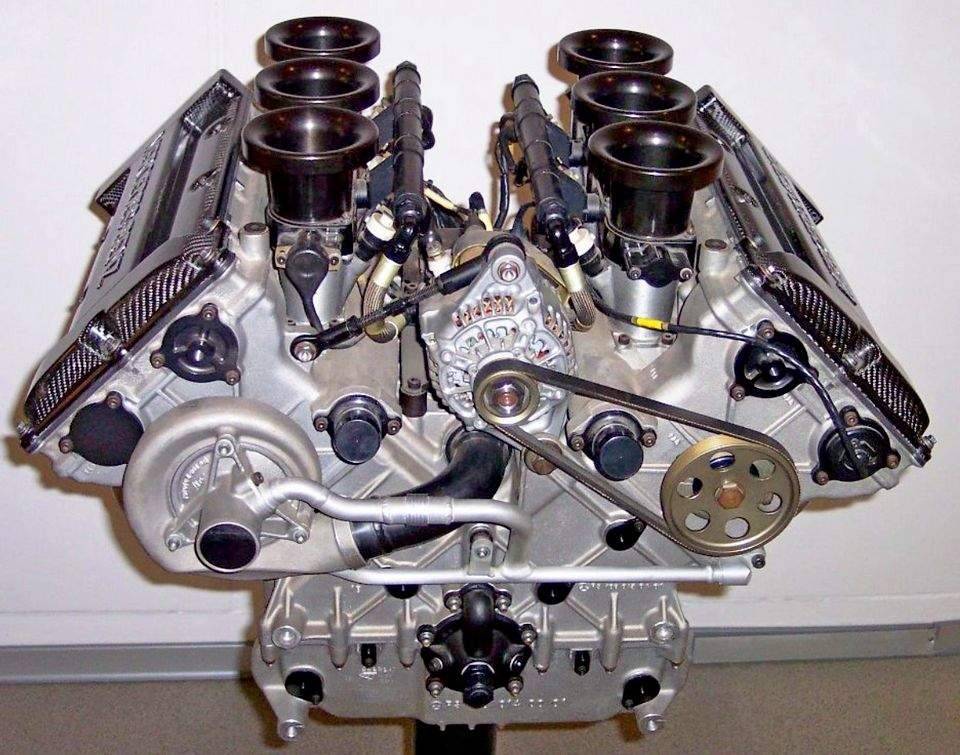

Классический V-образный 6-ти цилиндровый (DTM Rennmotor 1996) двигатель Мерседес

Другие критерии, по которым двигатели можно классифицировать:

  • Тактность — 2Т, 4Т.
  • Способ смесеобразования — карбюраторные, инжекторные, впрысковые.
  • Рабочий объем (куб. см).
  • Тип ГРМ — клапанный, поршневой, золотниковый.
  • Количество клапанов на цилиндр.
  • Система охлаждения — воздушное, воздушно‐масляное, жидкостное.
  • Наличие и количество распредвалов — одновальный, двухвальный.
  • Наличие или отсутствие принудительной подачи воздуха — турбированные или атмосферные.
  • Конструкция привода ГРМ — ременной, цепной, штанговый, шестеренчатый.
  • Расположение относительно оси движения машины — продольное, или поперечное.

Какой формы будет этот вал – коленчатый (как в большинстве моторов авто), аксиальный, или просто центральный ротор, а также количество, форма, расположение цилиндров, схема системы газораспределения и питания — все это определяется механическим принципом, который человек сконструировавший этот двигатель, взял за основу.

Виды двигателей внутреннего сгорания по принципу работы:

  • Возвратно‐поступательные — в которых линейные движения поршня в цилиндре кривошипный механизм трансформирует во вращение коленвала.
  • Роторные – где камера сгорания подвижна, и давление сгорающего топлива сразу же придает эксцентриковому валу (ротору) вращательное движение.
  • Аксиальные — где, вместо коленвала, нижняя шейка шатунов интегрирована в качающуюся звездообразную шайбу, за счет эксцентрика раскручивающую центральный вал.
  • Свободнопоршневые (прототипы) – в которых два оппозитно направленных поршня, с отдельной для каждого камерой сгорания, закреплены на одном штоке. Вращение тут исключено в принципе, и работа составляет только осевое (вправо-влево) перемещение штока, являющегося якорем электрогенератора.

Классификация двигателей внутреннего сгорания

Со времени своего появления на свет, двигатели внутреннего сгорания очень сильно изменились. Производительность современных двигателей, по сравнению с двигателями времен зари двигателестроения, взлетела до космических высот. Естественно, выросло и разнообразие двигателей. Благодаря этому разнообразию, двигателям нашли бесчисленное количество способов применения. Все это разнообразие можно охватить с помощью классифицирования.

— По количеству цилиндров. Бывают одноцилиндровые, двухцилиндровые, трехцилиндровые и т.д. вплоть до 12 и даже более цилиндров, двигатели. Но все, что более 12 цилиндров, это уже редкость в автомобильной промышленности.

— По способу расположения цилиндров. Самые распространенные варианты, это рядные и V-образные двигатели. Рядные двигатели, это такие двигатели, в которых цилиндры расположены в одном ряду, друг за другом, располагаться они могут, относительно пространственного положения самого двигателя, как вертикально, так и горизонтально, а также под любым градусом наклона. V-образные двигатели, это такие двигатели, у которых имеется 2 ряда цилиндров и расположены они под углом 90 друг к другу, что напоминает букву V. Существуют также двигатели с оппозитным расположением цилиндров. Это когда цилиндры находятся друг напротив друга под углом 180 .

— По способу охлаждения. Бывают двигатели с воздушным охлаждением и с жидкостным. Воздушное охлаждение гораздо проще в производстве и обслуживать его не надо, но оно имеет много недостатков. Самый главный недостаток, это то, что двигатель обдувается потоком встречного или нагнетаемого вентилятором воздуха, из-за чего двигатель имеет разную температуру в разных местах, то есть охлаждается неравномерно. Разная температура приводит к неравномерному износу всего двигателя, что в конечном итоге сокращает срок службы такого двигателя. Да и перегреть такой двигатель, проще простого.

Второй на мой взгляд, очень важный недостаток воздушного охлаждения, это невозможность использовать тепло нагретой охлаждающей жидкости для обогрева салона автомобиля и невозможность подогревать двигатель в морозы, жидкостным предпусковым подогревателем.

Поэтому, жидкостное охлаждение, как говориться рулит. Не даром оно вытеснило воздушное охлаждение с автомобилей, за редким исключением (например грузовики марки «Татра»)

— По назначению. Бывают двигатели автомобильные, судовые, стационарные, бытовые (бензокоса, бензопила) и т.д.

— По способу осуществления рабочего цикла. Бывают 4 такта за один рабочий цикл, а бывает 2 такта. И называются такие двигатели соответственно, четырехтактные и двухтактные. Четырехтактных двигателей в мире превалирующее большинство. Этому есть ряд причин. Основные это экологичность, экономичность и надежность.

— По виду применяемого топлива. Бывают двигатели использующие для своей работы: бензин, дизельное топливо и сжатый или сжиженный газ. Также существуют битопливные и многотопливные двигатели, которые могут работать можно сказать на всем, что горит. Кроме того, есть и другие экзотические двигатели, работающие на не менее экзотических видах топлива, но о них в других статьях.

— По способу воспламенения рабочей смеси в цилиндрах. Бывают двигатели, в которых смесь поджигается искрой от свечи зажигания (бензиновые и газовые), а бывают двигатели в которых смесь поджигается сама по себе от сильного давления (дизельные двигатели)

— По способу наполнения цилиндров воздухом. Бывают атмосферные и наддувные двигатели. Атмосферные, это когда воздух попадает в цилиндры самотеком, то есть из-за разности давлений в цилиндре и во впускном тракте, создается эффект всасывания в цилиндр. Наддувные двигатели, это когда воздух силой вгоняется в цилиндр, с помощью турбонаддува или компрессора. Благодаря наддуву, удается наполнить цилиндр воздухом гораздо сильнее, чем это происходит в атмосферных двигателях, в результате чего значительно вырастает мощность двигателя, но снижается его ресурс.

Насосы и вентиляторы системы жидкостного охлаждения в двигателе внутреннего сгорания

Система охлаждения

предназначена для охлаждения деталей двигателя, нагреваемых в результате его работы. На современных автомобилях система охлаждения, помимо основной функции, выполняет ряд других функций, в том числе: нагрев воздуха в системе отопления, вентиляции и кондиционирования;охлаждение масла в системе смазки;охлаждение отработавших газов в системе рециркуляции отработавших газов;охлаждение воздуха в системе турбонаддува;охлаждение рабочей жидкости в автоматической коробке передач.В зависимости от способа охлаждения различают следующиевиды систем охлаждения :жидкостная (закрытого типа);воздушная (открытого типа);комбинированная.Циркуляция охлаждающей жидкости в системе обеспечиваетсяцентробежным насосом . В обиходе центробежный насос называютпомпой . Центробежный насос может иметь различный привод: шестеренный, ременной и др. На некоторых двигателях (турбонаддув, непосредственный врпыск) для защиты от перегрева устанавливается дополнительныйнасос циркуляции охлаждающей жидкости , подключаемый блоком управления двигателемВентилятор радиатора служит повышения интенсивности охлаждения жидкости в радиаторе. Вентилятор может иметь различный привод: На привод вентилятора затрачивается до 3—5% мощности двигателя, что вызывает увеличение расхода топлива.механический (постоянное соединение с коленчатым валом двигателя);электрический (управляемый электродвигатель);гидравлический (гидромуфта).Наибольшее распространение получил электрический привод вентилятора, обеспечивающий широкие возможности для регулирования.

Расход масла

Для исправного автомобиля расход масла не должен превышать 1л/1000 км.

Выбирая моторное масло, нужно правильно расшифровывать его обозначения. В общих случаях, вид масла обозначается так – xxWxx. Первое число обозначает степень густоты масла, второе – его вязкость. Например, к синтетическим маслам можно отнести 0W40, 5W40, к полусинтетическим – 10W40, к минеральным – 15W40, 20W40. Чем больше густота и вязкость масла, тем выше прочность и надежность мотора.

Будьте внимательны, ибо можно с легкостью испортить двигатель, ведь масла 70W90 и 95W100 предназначены только для трансмиссионной системы.

Типы ДВС и их классификация

Сколько марок автомобилей колесит по дорогам нашей матушки Земли? Уже трудно посчитать. А сколько двигателей понаизобретали? Это уже за пределами современной статистики. Поэтому нужна классификация двигателей внутреннего сгорания, чтобы хотя бы иметь представление о различии их конструкций и принципиальных особенностей. Так уж случилось, что в современном автомобилестроении победу одержали энергетические установки, содержащие в себе принцип внутреннего сгорания, преобразующие тепловую энергию сгоревшего топлива в цилиндре, в механическую работу. Вот мы и рассмотрим эти самые ДВС и разберемся с их классификацией.

Классификация двигателей по типу

Принцип работы силового агрегата основывается на преобразования тепловой энергии в механическую. Повторяющиеся процессы в моторе являют собой рабочий цикл двигателя. Зависимо от того, сколько поршень делает ходов, двигатели делятся на четырехтактные и двухтактные. Двигатели внутреннего сгорания, которые применяются в машинах, работают по 4-тактному циклу. Сюда входит впуск топлива, рабочий ход (туда-назад) и выпуск отработанных газов.

В двухтактном моторе за один цикл происходит всего 2 хода поршня: рабочий ход и сжатие. Наполнение цилиндров и очистка происходит во время этих 2-х тактов. У двигателей этого типа есть существенные недостатки, например высокий уровень выброса выхлопных газов. Главный минус – это высокий расход топлива, из-за чего двухтактные двигатели не используются в современных автомобилях.

Показатели двигателей

Силы, действующие в цилиндре

Показателями двигателя называют величины, характеризующие его работу. Помимо конструктивных параметров, они зависят от особенностей и настроек систем питания и зажигания, степени износа деталей и пр.

Давление в конце такта сжатия (компрессия) является показателем технического состояния (изношенности) цилиндро-поршневой группы и клапанов.

Крутящий момент на коленчатом валу двигателя определяет силу тяги на колесах: чем он больше, тем лучше динамика разгона автомобиля. Равен произведению силы на плечо (рис. 3) и измеряется в Н·м (Ньютон на метр), ранее в кгс.м (килограмм-сила на метр).

Крутящий момент увеличивается с ростом:

  • рабочего объема . Поэтому двигатели, которым необходим значительный крутящий момент, обладают большим объемом;
  • давления горящих газов в цилиндрах , которое ограничено детонацией (взрывное горение бензо-воздушной смеси, сопровождаемое характерным звонким звуком. Ошибочно называется “стуком поршневых пальцев”) или ростом нагрузок в дизелях.

Максимальный крутящий момент двигатель развивает при определенных оборотах (см. ниже), они вместе с его величиной указываются в технической документации.

Мощность двигателя — величина, показывающая, какую работу он совершает в единицу времени, измеряется в кВт (ранее в лошадиных силах). Одна лошадиная сила (л.с.) приблизительно равняется 0,74 кВт. Мощность равна произведению крутящего момента на угловую скорость коленвала (число оборотов в минуту, умноженное на определенный коэффициент).

Двигатели большей мощности производители получают увеличением:

  • рабочего объема , что, в свою очередь, приводит к росту габаритов двигателя и ограничению допустимых максимальных оборотов из-за значительных сил инерции увеличившихся деталей;
  • оборотов коленчатого вала , число которых ограничено инерционными силами и увеличением износа деталей. Высокооборотный двигатель одинаковой мощности (при прочих равных условиях — конструкции двигателя, технологии изготовления, применяемых материалах и т.д.) с низкооборотным обладает меньшим сроком службы, так как в среднем для одного и того же пробега его коленчатый вал будет совершать больше оборотов;
  • давления в цилиндре путем повышения степени сжатия либо наддувом воздуха посредством турбо- или механических нагнетателей. Для применения наддува степень сжатия вынужденно уменьшают для предотвращения детонации (у бензиновых двигателей) и снижения жесткости работы (повышенные нагрузки в цилиндро-поршневой группе дизеля, сопровождаемые чрезмерным шумом) (у дизелей). Наддув позволяет, например, сохранить мощность при меньшем рабочем объеме.

Номинальная мощность — гарантируемая производителем мощность при полной подаче топлива на определенных оборотах. Именно она, а не максимальная мощность, указывается в технической документации на двигатель.

Удельный расход топлива — это количество топлива, расходуемого двигателем на 1 кВт развиваемой мощности за один час. Является показателем совершенства конструкции двигателя: чем расход ниже, тем более эффективно используется энергия сгорающего в цилиндрах топлива.

Основные конструктивные отличия ДВС

Если говорить о главных отличиях в конструкции поршневых двигателей, различные силовые агрегаты делятся на рядные горизонтальные и вертикальны по расположению цилиндров. Также двигатели бывают V-образными, оппозитными и т.д.

Еще агрегаты бывают однопоршневыми двигателями, когда в одном цилиндре имеется один поршень и рабочая полость. При этом также встречаются ДВС, в которых поршни движутся противоположно в одном цилиндре, а рабочая полость находится между двумя поршнями. Также бывают моторы двойного действия, в которых по обеим сторонам от поршня имеются рабочие полости.

Отдельно стоит упомянуть и роторно-поршневые двигатели (двигатель Ванкеля), которые также имеют разную конструкцию. Наиболее распространенным вариантом является такой, где ротор, который и является поршнем, движется (планетарное движение) в корпусе. Во время такого движения между ротором и стенками корпуса двигателя образуются камеры сгорания с переменным рабочим объемом.

При этом существуют варианты роторного двигателя, где поршень-ротор не движется, а планетарное движение совершает корпус ДВС. Еще одной разновидностью можно считать агрегаты, в которых движется как корпус, так и сам ротор.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

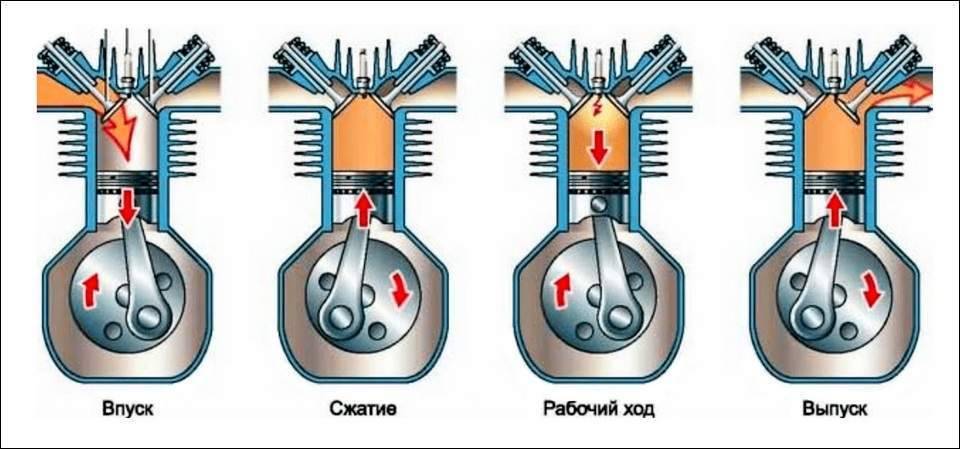

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта). Это впуск, сжатие, сгорание, выпуск

На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Принцип работы электродвигателя

1. Согласно на проводник с током I в магнитном поле будет действовать сила F.

2. Если проводник с током I согнуть в рамку и поместить в магнитное поле, то две стороны рамки, находящиеся под прямым углом к магнитному полю, будут испытывать противоположно направленные силы F

3. Силы, действующие на рамку, создают или момент силы, вращающий ее.

4. Производимые электродвигатели имеют несколько витков на , чтобы обеспечить больший постоянный .

5. Магнитное поле может создаваться как магнитами, так и электромагнитами. Электромагнит обычно представляет из себя провод намотанный на сердечник. Таким образом, по ток протекающий в рамки будет индуцировать ток в обмотки электромагнита, который в свою очередь будет создавать магнитное поле.

  • Подробное описание принципа работы электродвигателей разных типов:

Двигатель с искровым зажиганием (бензиновый, или с ГБО): самый массовый

Чтобы поджечь топливовоздушную смесь (не важно, газ это, или жидкость) эти ДВС генерируют высоковольтный искровой разряд от внешнего электрооборудования. Схематически: ток от генератора через прерыватель идет к каждому цилиндру, повышается на его катушке, пробивает зазор между электродами свечи, поджигает смесь, уходя на массу (корпус)

Для питания такой системы горючим применяют простую, но более архаичную и неэкономичную — карбюраторную схему, либо усовершенствованную — инжекторную систему подачи топлива.

Карбюраторный

Топливовоздушная смесь готовится для него в отдельном устройстве, на входе во впускной канал (каждого цилиндра индивидуально, или общего впускного коллектора для нескольких). Упрощенно, карбюратор – это закрытый «стакан» с соломинкой, верхушка которой торчит во впускном тракте, на пути потока, который разрежением «высасывает» бензин из этого стакана. Количество топлива – регулируется величиной отверстия (жиклера) внутри этой «соломинки», а постоянный уровень в «стакане» (поддоне) поддерживается бензонасосом. Общий объем бензовоздушной смеси – регулируется поворотом воздушной заслонки – дросселя (педалью газа).

Карбюраторный двигатель для ВАЗ 2109 и 2108

Инжекторный

Объем поступающего воздуха и качество смеси в инжекторных ДВС регулируется отдельно: за воздух – так же отвечает дроссель, за топливо – «мозги» (ЭБУ), дающие форсунке команду на впрыск.

Соответственно размещению топливных форсунок, инжекторы делятся на три типа:

  • Центрального – выходящие соплом во впускной коллектор (устаревший).
  • Распределенного — индивидуальная форсунка на каждый впускной клапан.
  • Непосредственного — сопло форсунки выходит прямо в камеру сгорания.

В двух последних типах – предварительное одинаковое рабочее давление «форсункам» обеспечивает единая топливная рейка (она же – рампа).

Инжекторный двигатель Лада Гранта

Двухтактный мотор

Но очистка и заполнение цилиндров топливной смесью происходит за очень короткое время в момент нахождения поршня в самом нижнем положении.

Для осуществления продувки внутренняя полость цилиндра напрямую связана с КШМ. По сути, поршень двигается в одном пространстве с кривошипом. Под ним образуется полость, которую называют кривошипной камерой или картером. Эта камера тоже участвует в процессах газообмена. В ней периодически создаётся разрежение. Это позволяет поступать новой порции смеси через впускное отверстие.

Такая конструкция позволяет двигателю развивать в 1,5 раза большую мощность по сравнению с другими моторами аналогичного объёма при тех же оборотах двигателя. Но есть и ряд недостатков.

  • Детали в таком двигателе работают с большей интенсивностью, то есть быстрее изнашиваются.
  • Особое значение придаётся герметизации всех механизмов, работающих практически в одном пространстве: поршня, цилиндра и кривошипа.
  • Так как в картере нельзя устроить масляную ванну, то смазку поршня и других деталей осуществляют добавлением масла в топливо.
  • Перепады давления смеси в цилиндре не так велики, поэтому для повышения производительности двигателя часто используют принудительную продувку.

Рабочий цикл осуществляется в течение одного оборота коленвала.

Видео: Принцип работы двухтактного двигателя
