Лада Калина: натяжитель ремня генератора, проверка и замена

Выбор нового ремня генератора для Калины

Фирменные ремни надежнее

После того как автомобиль прошел определенный километраж, требуется заменить ремень ГРМ. Прежде чем приступать к замене, нужно выбрать и приобрести деталь, которая должна соответствовать всем стандартам для обеспечения комфортной эксплуатации в течение указанного периода.

Из-за нюансов структуры системы привода наблюдается прямая зависимость натяжения и размера ремня от того, установлен ли в автомобиле кондиционер. В случае его наличия длина ремня должна составлять более 1 м, а при отсутствии — только 88 см.

В зависимости от года выпуска Калина имеет различные изменения конструкции системы привода, поэтому на моделях раннего периода ремень ГРМ должен иметь длину в 82 см.

Ремень генератора калина

Исправно работать ремень генератора Калины может до 1500 км и более. Величина зависит от стиля вождения и степени изношенности отдельных агрегатов транспортного средства. При поломке последнего необходимо потратить около 30 минут для устранения неисправности. Для качественной замены ремня генератора на Калине требуется определенный опыт.

Причины неисправностей

Как только водитель слышит, что свистит ремень генератора, тут же необходимо проверить исправность последнего. Регулярное посещение СТО позволяет сразу выявить любые отклонения в работе двигателя. При необходимости мастер сможет подтянуть ремень генератора на Калине или полностью его заменить. Статистика производителя свидетельствует, что даже регулярный профилактический сервис не гарантирует отсутствия поломок. К примеру, свист ремень генератора начинает издавать даже на новых машинах при несоблюдении условий эксплуатации.

Еще одной частой проблемой является натяжитель ремня генератора, который необходимо регулировать согласно рекомендациям завода-изготовителя. Проверить и натянуть его можно самостоятельно. Делать это необходимо не реже 1 раза после каждых 200 км. При этом не стоит слишком сильно фиксировать натяжной ролик.

Подумать о замене или о подтяжке ремня генератора Калины необходимо при обнаружении одного из следующих признаков:

  • присутствие характерного свиста во время движения транспортного средства;
  • появление небольших трещин — наличие 1-2 повреждений является весомым аргументом для замены детали;
  • полная или частичная деформация видна, когда ремень плохо натянут или в недостаточной степени отрегулированы ролики;
  • посторонние шумы — их появление непосредственным образом связано со снижением ресурса прочности.

Наиболее уязвимой деталью является натяжитель ремня генератора. Он подвергается повышенным нагрузкам, поэтому автовладелец должен избегать по возможности работы двигателя при максимальных оборотах. Это положительным образом скажется на расходе топлива и протяженности пробега между ремонтами.

Методика устранения неисправности

В силу многих обстоятельств заменить ремень генератора может потребоваться на транспортном средстве любого возраста. Опыт и профессиональные руки — залог быстрой замены

На каждом этапе надлежит проявить повышенную осторожность. Всего 1 неверное движение приведет к ухудшению ходовых показателей транспортного средства. Для работы надо заблаговременно подготовить некоторые инструменты:

Для работы надо заблаговременно подготовить некоторые инструменты:

Для работы надо заблаговременно подготовить некоторые инструменты:

  • гаечный, рожковый и накидной ключи;
  • купленный ремень генератора.

Перед началом работ двигатель автомобиля Калина 2 выключается. В левой части видна старая деталь. Иногда найти ее достаточно сложно с 1 раза. Выйти из сложившегося положения поможет кратковременное включение мотора.

Местоположение ремня генератора Калины определить станет гораздо проще: он вращается на роликах, издавая специфический шум.

После этого двигатель глушится и в руки берется гаечный ключ.

Начинается все с проверки натяжки. Она не должна быть слишком слабой или сильной. Любые перекосы негативным образом отразятся на работе двигателя. Если натяжка старого ремня правильна, то ее необходимо зафиксировать. При установке новой детали это поможет отрегулировать натяжитель.

Обязательно нужно проверить степень фиксации гайки. Если она слишком слабо держится, то гаечным ключом на 8 это исправляется. Регулировочный шток перемещается в пространстве до момента необходимого уровня фиксации. Ролик натяжителя ремня вращается по часовой стрелке при демонтаже вышедшего из строя элемента. В результате натяжение ремня генератора ослабевает.

Необходимо следить за натяжителем. Как только он в достаточной мере ослабнет, можно переходить к демонтажу нижних фиксаторов. В этом поможет гаечный ключ на 13. Отведение регулировочного штока в верхнее положение позволяет демонтировать старую деталь. Сделать это можно путем снятия первого с вала. Вначале удаляется верхняя часть, а потом нижняя. После снятия деталь надо осмотреть.

Наличие очевидного разрыва или изношенности говорит о невозможности дальнейшего использования. Если на изделии обнаружены царапины, надрывы и так далее, то это повод съездить на СТО.

Другие модели ВАЗ

Впрочем, у других современных автомобилей ВАЗ с передним приводом процедура проходит по аналогичному сценарию. Скажем, технология замены ролика натяжителя ремня генератора на Приоре почти ничем не отличается от описанной. Вот только у Приоры нет регулировочной шпильки. В принципе, ролик можно открутить сразу. Однако если окажется, что прохудился ремень, то придется помучиться.

Также узнайте почему стучат гидрокомпенсаторы на горячую и из-за чего стучат клапана на холодном двигателе.

Для замены ремня вместе с нашей деталью у Приоры нужно вывесить двигатель и открутить подушку опоры мотора, так как она мешает вытащить прохудившуюся клиноременную передачу.

Что же касается другой модели АВТОВАЗ – Лады Гранты, изначально у неё не был предусмотрен механизм натяжения ремня генератора, из-за сильной перетяжки ременного привода страдал подшипник электродвигателя. Зато машина лидировала в горячем списке самых дешевых автомобилей мира. Поэтому владельцам предлагалась самостоятельная замена кронштейна генератора на такой же от Калины с небольшой доработкой.

Следовательно, замена ролика ремня натяжителя генератора для Лады Гранты идентична подобной операции на Калине, при условии, что в моторе Гранты вообще установлен механизм натяжения клиноременного привода.

Нюансы процедуры на иномарках

Ну, с ВАЗами всё ясно, их ремонтопригодность радует часто, а вот в некоторых популярных иномарках нужно полмашины разобрать, чтобы добраться до какого-нибудь узла. Подобным образом обстоят дела, к примеру, с автомобилем семейства Шевроле. Для замены ролика натяжителя ремня генератора у Шевроле Лачетти придется потрудиться. Хотя причины поломки детали те же.

Для начала укажем, что потребуется из инструмента:

Этапов нужно пройти много, перечислим их.

  1. Снимаем мешающий корпус воздушного фильтра.
  2. Удаляем термический экран выпускного коллектора.
  3. Отсоединяем от креплений насос ГУР и на шлангах отводим в сторону.
  4. Ключом на 15 устанавливаем нашу сломанную деталь в монтажное положение.
  5. Откручиваем её.
  6. Установку новой производим в обратном порядке.

Здесь можно поставить точку в ремонте.

Замена Ремня Генератора Калина 8 Кл

Замена ремня генератора к калине

Правильная работа самого генератора и всей электрической системы автомобиля зависит от ремня генератора. Замена ремня генератора для Hyundai Solaris. Замена ремня ГРМ n-150 8 ячеек Слабый ключ к 13 верхнему болту генератора. Если ремень изношен или очень вялый, существует риск того, что генератор не будет генерировать ток, и аккумулятор быстро разрядится. Замена приводного ремня генератора и нижней опоры генератора (см. Фото 7 и 8). Получить машину будет очень проблематично. Замена натяжного ролика и ремня 4zz-fe. Замена генератора ремня Лада Калина 8 ячеек: размер. Вся электрическая система выйдет из строя.

Определить, нужно ли менять ремень, сложно, но некоторые признаки могут указывать на это:

  • при запуске двигателя фары становятся слабыми, тусклыми;
  • посторонний шум, свист при запуске автомобиля.
  • после пробега 30. 50 тысяч до калины стоит проверить состояние ремня. Это может иметь трещины, сломанные зубы, порезы, смазку или расслоение резины, к чему это может привести в обрыв ремня. В этом случае его лучше заменить.

Выбор ремень и его цена

Если дизайн генератор имеет натяжитель, длина ремня. 883мм. Замена ремня генератора Лада Калина Лада Калина (16 кл). Замена натяжного ролика ремня генератора и гидроусилителя руля. 4 ЭТАПА ЗАМЕНЫ РЕМНЯ 8 РЕМНИ. Здравствуйте, читатели блога RtiIvaz.ru Сегодня мы рассмотрим, как ремень заменил Калину на 8-клапанный двигатель. Это в подавляющем большинстве случаев на клапанах Калины 8. Замена клапанов генератора на Лада Калина 8: Если генератор как на Гранте, длина составляет 823мм.

Выбирая производителя, следует отметить, что официальным поставщиком этих ремней для АвтоВАЗа является GATES, поэтому предпочтение следует отдать предпочтению. Замена ремня генератора на «Это» в подавляющем большинстве случаев на Калине 8 клапанов. Они также производят ремни BTR (много плохих отзывов), Continental, Finwhale и ANDYCAR. Замена ремня ГРМ н-150 на 8 генераторов. замена ремня генератора на натяжитель Hyundai и приводной ремень Hyundai Solaris. Лучше купить Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если нет, то ремень тяжелый. Цена ремней составляет от 500 до 1000 рублей.

Замена ремня генератора Калины

. Самый простой и быстрый способ. Ремень можно заменить в течение 5 минут

Замена ремня генератор Лада Калина

Сегодня. 01.01.2015, заменил этот ремень

на новом генераторе пробег 60000.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей, в зависимости от производителя, которого нет в наличии.

замена

Как быстро поменять ремень генератора на калину:

  1. Ослабьте натяжение ремня, затянув гайку на болте натяжителя.
  2. Снимите ремень с ролика и всех шкивов.
  3. Слегка поверните ремень и вытяните его.
  4. Чтобы получить новый ремень, наденьте его на ролик и шкивы.
  5. Соберите в обратном порядке.
  6. Запустите двигатель, дайте ему немного поработать и выключите его.
  7. Отрегулируйте натяжение ремня.

Все процедура замены ремня в среднем это займет 2-3 часа, с помощником это может быть значительно сокращено.

Еще пара советов. Замена ремня ГРМ для LADA KALINA 8 кл. Замена калины зубчатого ремня 8 ячеек от RussianTuning Russian Замена ремня ГРМ для мотора 8 кл. Если машина пробежала 60 тыс. Км, производитель рекомендует заменить ролик. Я сложил ремень генератора, не совсем изношенный, лучше положить его в багажник на складе.

Пару слов об упругом ремне. его не нужно регулировать, он начинается сначала со шкива, а затем с генератора, коробка передач вставляется, и мы толкаем машину после того, как мы поместили крепление или тому подобное под ремень.

Результат работы

Заменив ремень генератора, вы можете быть уверены, что аккумулятор не разрядится, генератор начнет работать правильно и автомобиль не упадет по кругу посреди дороги. 4 этапа замены ремня зубчатой ​​калины 8 ячеек РтиИваз. И не нужно звать на помощь или эвакуатор.

Источник

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

Можете ли вы самостоятельно заменить ремень генератора?

Опрос

  • Да
  • Нет

Загрузка …

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

  • ключ рожковый размером на «19»;
  • гаечный накидной ключ на «8»;
  • гаечный ключ на «13»;
  • новый ремень генератора.

Рожковый ключ на «19»

Накидной ключ на «8»

Гаечный ключ на «13»

Новый элемент генератора

Этапы работы

Если подготовили все, что может потребоваться в процессе, то можно приступать к выполнению работ по замене. Итак, приступим:

  1. Заглушите мотор и откройте капот Лады Калины.
  2. Ремень генератора можете найти в левой части моторного отсека. Если не знаете, где он находится, то запустите мотор и посмотрите в подкапотное пространство. Ремешок будет вращаться на роликах и вы его увидите.
  3. Найдя место установки элемента, возьмите гаечный ключ и ослабьте винт, который крепит регулировочный шток. Сразу попробуйте потрогать ремень, насколько он натянут. Это нужно для того, чтобы вы понимали, как выставлять натяжитель после установки элемента.
  4. Когда гайка ослаблена, возьмите накидной ключ на «8» и закрутите регулировочный шток. Когда начнете крутить его по часовой стрелке, натяжение ремешка генератора на роликах будет ослаблено. Крутите шток практически до конца.
  5. Так натяжитель ремешка на роликах будет ослаблен. Если натяжитель уже ослаб, то можете откручивать нижнее крепление устройства. Для этого используйте ключ на «13».
  6. Необходимо отвести регулировочный шток вверх. Когда шток отодвинут, ремешок можно демонтировать, но перед этим извлеките его с вала устройства.
  7. Когда часть ремня снята с устройства шкива, полностью снимите его с коленчатого вала.
  8. Вытащите элемент и визуально продиагностируйте его. Если ремешок треснут, то увидите другие следы деформации, к примеру, изменена форма, то его необходимо заменить. Установите новый компонент на место старого, собрав все в обратной последовательности.
  9. Когда установка элемента завершена, необходимо проверить натяжение на роликах. Регулировать натяжение нужно при помощи соответствующего штока. Элемент не должен быть слишком ослабленным, поскольку он будет регулярно соскакивать во время езды. Но и чрезмерно натянутым не должен быть.
  10. Заведите двигатель и прогрейте автомобиль до 50 градусов. После заглушите мотор и еще раз проверьте, насколько сильно натянут элемент. Если ослаб, то подтяните.

1. Глушим двигатель и ослабьляем гайку регулировочного штока

2. Закручиваем регулировочный шток, чтобы можно было ослабить ремень.

3. Отводим шток вверх и снимем ремешок, сначала со шкива генератора

4. Снимаем элемент со шкива коленчатого вала

Список интернет-магазинов, реализовывающие щетки генератора (Москва, СПБ, Киев)

НазваниеАдрес
1.«Сервис — Мастер»https://starter.ms/
2.«Стартер»https://www.svstarter.com.ua/
3.«Транстартер»https://transtarter-spb.ru/
4.«Флагма»https://sanktpeterburg.flagma.ru/
5.«СпецКомЗапчасть»https://speckomzapchast.ru/
6.«АвтоБиз»https://autobiz.ru/

Обзор производителей, стоимость щеток

Производитель артикулЦена (руб.)Ресурс (тыс. км)
Bosch 2170-3701010-13 (F000 BL0 652)От 430095 — 105
Штатный КзАТЕ 115А 9402-3701000-03От 3900 — 410075 — 85
Шкив FENOX OP6034От 170065 – 75
OP6020—/——/—
INA 535 0105 10—/——/—
INA 535 0102 10—/——/—
Щетки Cargo BX2132От 15080 — 95
—/— TRT5 10142—/——/—

*цены актуальны состоянием на 31.10.2018 года.

Рекомендации по выбору деталей и комплектующих

При наличии возможности замените штатный преобразователь на Ладе Гранте от БОШ. Заявленный ресурс эксплуатации в 95000 км не соответствует действительности. На практике, КЗАТЕ не выхаживает более 65 – 70 тыс. Для отечественного автомобиля это мало.

Нередко причиной выхода из строя элементов системы электропитания служит именно штатный преобразователь. Во избежание покупки неоригинальной продукции, пользуйтесь услугами официальных представительств, дилерских центров.

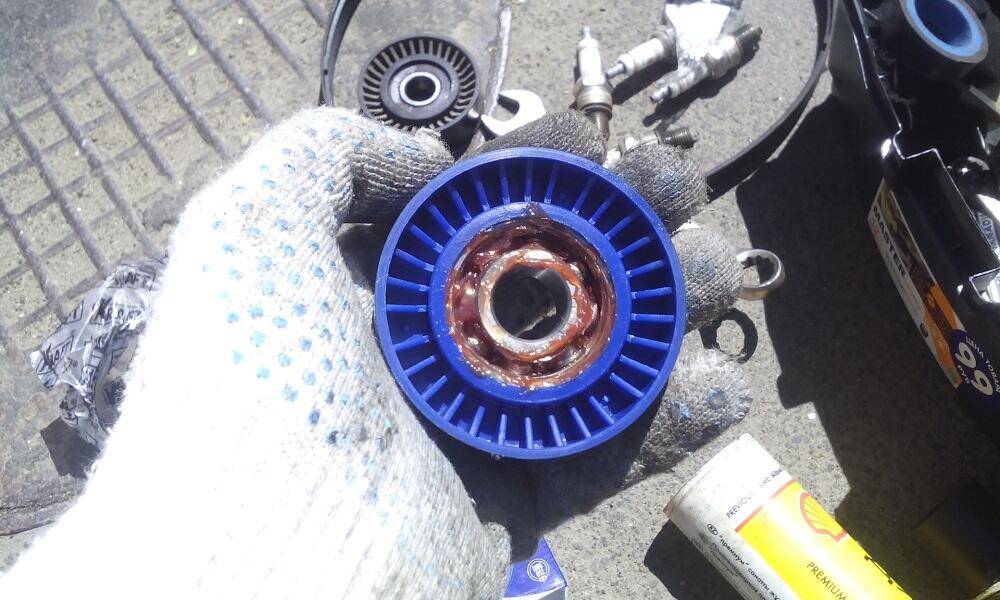

Замена ролика

Чтобы заменить натяжной ролик, требуется выполнить такие манипуляции:

  • подготовить набор ключей и плоскую отвёртку;
  • ослабить натяжение приводного генераторного ремня;
  • с помощью плоской отвёртки поддеть защитный колпачок на ролике;
  • открутить крепёжный болт, который удерживает элемент на кронштейне;
  • снять втулку и шайбу с изношенного элемента;
  • установить детали на новый ролик;
  • поставить всю конструкцию на место;
  • затянуть крепёжный болт;
  • подтянуть ремень и запустить мотор для проверки работоспособности.

Если всё сделано верно, а источником шума действительно был старый изношенный ролик, тогда после замены никаких проблем и звуков появляться не должно.

Процесс натяжения ремня ГРМ

Для определения натяжения необходимо с усилием нажать на ремень ГРМ рукой. Желательно использовать специальный инструмент, который можно приобрести в любом автомобильном магазине. Под воздействием усилия ремень должен прогнуться не более чем на 8-10 мм вниз.

Отсутствие прогиба свидетельствует о чрезмерном натяжении, что является отклонением и требует регулировки. Если натяжение недостаточно сильное, при работе механизма будет наблюдаться так называемое соскальзывание по шкифам. Этот процесс опасен для работы аккумулятора, так как последний не получает необходимой электрической энергии, вследствие чего совсем или частично не выполняется его подзарядка. В результате аккумулятор портится и быстро выходит из строя.

Если при натяжении ремня наблюдается увеличение нагрузки во время эксплуатации машины с кондиционером или без него, то раньше теряют свою работоспособность натяжной ролик и подшипники, взаимодействующие с генератором.

Отметка для правильной натяжки ремня

При обнаружении несоответствия натяжения следует выполнить ряд манипуляций, направленных на исправление ситуации. С целью ослабления натяжения необходимо, используя специальную шпильку регулировки, выполнять вращения по часовой стрелке до получения требуемого уровня натяжения. По ходу работы нужно проверять натяжение специальным прибором. Для усиления натяжения шпильку регулировки следует проворачивать в обратную сторону, также контролируя изменения.

Шестнадцатиклапанная калина просто радует простотой своего обслуживания.

Старый Gates, пробег 40 тысяч. Да-да, по регламенту замена через 30 тысяч.

Ремень давно просился на замену, новый был куплен и лежал в багажнике вместе с роликом. Замену ремня пришлось совместить с заменой радиатора. Пролистал полсотни страниц на форумах, ничего не запомнил, пошел менять. У меня уже было много чего откручено, но, на всякий случай перечислю подробно:

1. Снимаем бачок омывателя, трубки не трогаем. Нужны головки 8,10. 2. Ослабляем натяжения ремня. Ключи 19, 8. 3. Снимаем колесо. 4. Откручиваем растяжку рычага передней подвески (одна гайка 24 и по три болта 17). 5. Снимаем брызговик двигателя. Кучка саморезов с головкой 8 и два болтика 10. 6. Домкратим двигатель за кронштейн подушки так, чтобы только немного его подпереть. Домкрат ставим не у самого края кронштейна, немного вглубь моторного отсека. Иначе он помешает протолкнуть новый ремень и снять старый не разрезав его. Смотреть по месту. 7. Сначала откручиваем две гайки и болт крепления подушки к кузову (сверху подушки). 8. Приопускаем двигатель чуть-чуть вниз, чтобы снять нагрузку с двух оставшихся болтов. 9. Потом откручиваем два болта крепления подушки к кронштейну (по центру). Нужна головка Torx E14. 10. Снимаем подушку, через образовавшуюся щель меняем ремень. 11. Поддеваем крышечку ролика натяжителя. Откручиваем ролик. РЕЗЬБА ЛЕВАЯ! Меняем. 12. Собираем все обратно.

Подушка висит на одном болте

Когда приопускал двигатель, подушка задела за пластиковые пистоны под саморезы крепления брызговика (квадратные такие), пришлось выдернуть их.

Одна гайка отвернулась вместе со шпилькой. Завернул обратно как болт.

Новый ремень на месте, осталось натянуть.

На форумах опять десяток тем на сотни страниц, как натянуть ремень. Как делал я:

1. Натянул ремень несильно. 2. Завел двигатель, постепенно включал электроприборы, свет, печку и кондиционер. 3. Засвистело — подтянул еще пару оборотов. 4. Завел двигатель, дал нагрузку, засвистело, подтянул. 5. Через день эксплуатации ремень немного растянулся, засвистел. Подтянул окончательно.

Совет: не покупайте наборы Torx с головками на 3/8 дюйма в составе. Под них вороток или переходник проблема найти, лучше набор 1/4 + 1/2 дюйма.

Если долго мучиться, что-нибудь получится. Удачных ремонтов!

Ремень генератора – важный элемент «жизнедеятельности» вашего авто. От его целостности и правильности натяжения во многом зависит корректность работы генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

При ослаблении ремень начинает свистеть, может повысится износ подшипников генератора. Кроме этого, неправильная натяжка может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

Таких как:

  1. Трещины, лопины.
  2. Неравномерный износ.
  3. Обрыв.

Поэтому вы должны знать, как выполняется регулировка ремня генератора на Калине, что и в какой последовательности делать.

Ремень грм лада калина: замена своими руками — АвтоЭксперт

По итогам опроса покупателей эта машина занимала четвёртое место в рейтинге популярности автомобилей в России. Двигатели этой модели оснащены ременным приводом клапанного механизма, поэтому владельцам этого транспортного средства, а также всем заинтересованным будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанной Лада Калина.

Двигатель ВАЗ 21114

Этот силовой агрегат представляет собой инжекторный бензиновый двигатель рабочим объёмом равным 1600 см 3. Это модернизированный вариант мотора ВАЗ 2111.

Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлены восемь клапанов.

Инжектор позволил существенно улучшить показатели динамичности машины, экономии топлива. По своим параметрам соответствует нормам Евро-2.

В приводе клапанного механизма применён зубчатый ремень, что несколько снизило себестоимость силового агрегата, но требует качественного, своевременного обслуживания привода ГРМ.

Конструкцией головки поршней предусмотрены углубления, которые полностью исключают возможность повреждения клапанного механизма при повреждении зубчатого ремня или неправильной его установке.

Производители гарантируют ресурс мотора 150 тыс. км пробега, на практике он бывает более 250 тыс. км.

Процедура замены

Операция не представляет собой работу особой сложности, не требуется какого-либо специального оборудования, вполне может быть выполнена руками владельца машины. Кроме штатного набора гаечных ключей, понадобится хорошая шлицевая и плоская отвёртка.

Автомобильный домкрат, подставка под автомобильный кузов, противооткатные башмаки, ключ для проворачивания ролика в натяжном устройстве. При замене можно использовать любую ровную горизонтальную площадку на которой устанавливают машину.

Инструкцией по эксплуатации транспортного средства рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. км, но многие владельцы выполняют её раньше этого срока, примерно при 30 тыс. км.

Замена ремня ГРМ Калина 8 клапанов будет проходить в следующем порядке:

Если это не помогает, открывают заглушку на картере коробки передач.

В отверстие вставляют лезвие плоской отвёртки между зубьями маховика и корпусом КПП, отворачивают болт крепления шкива на коленвале.

А также проверяют техническое состояние насоса охлаждающей жидкости, который также приводится во вращение зубчатым ремнём. В основном срезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпа будет меняться, нужно слить некоторое количество антифриза из системы охлаждения двигателя.

По окончании установки привода ГРМ нужно обязательно повернуть на несколько оборотов коленвал двигателя, при этом проверяют совпадение всех установочных меток.

Установка меток

От правильности выполнения этой операции зависит эффективность работы мотора. Их на двигателе три, которые имеются на распредвале и корпусе заднего защитного щитка, шкиве коленвала и блоке цилиндров, корпусе КПП и маховике.

На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещают с риской на блоке цилиндров.

Риска на маховике должна совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке ВМТ.

Правильное натяжение ремня

Натяжной ролик — это важная деталь системы газораспределительного механизма на Лада Калина. Если его перетянуть, это сильно ускорит износ механизма, при слабом натяжении может произойти сбой зажигания из-за проскакивания ремня.

Величина натяжения регулируется проворачиванием на своей оси натяжного ролика. Для этого на ролике имеются два отверстия в которые вставляют ключ для вращения натяжного устройства.

А также возможно провернуть ролик используя клещи для снятия стопорных колец.

«Умельцы» поступают иначе, они используют свёрла или гвозди с подходящим диаметром, которые вставляют в отверстия.

Правильное натяжение будет в том случае, когда тело ремня между шкивами можно пальцами повернуть на 90 градусов, а после отпускания ремень возвращается в исходное состояние. Если это условие выполняется, затягивают крепёж в натяжном устройстве.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Подготовка в работе

Перед непосредственной подтяжкой ремня потребуется выполнить ряд подготовительных манипуляций.

  1. Произвести очистку поверхностей гаек натяжного устройства генератора LADA Kalina. Для этого подходит обычная металлическая щетка.
  2. Смочить указанные гайки проникающим средством, например WD-40, для обеспечения легкого откручивания.
  3. Запастись потребным набором инструмента – ключами, размерность которых составляет «8» и «19».

Помните о важности процедуры своевременной подтяжки ремня, ведь при ослабленной передаче эффективность генератора существенно снижается, а бортовая сеть страдает от перебоев напряжения

Назначение ремня

Генератор служит для выработки электричества, которым во время движения питается вся бортовая сеть автомобиля вместе с токоприемниками. Также с помощью этого узла осуществляется подзарядка АКБ. Без этих важных особенностей автомобиль способен функционировать недолго, пока не наступит полный разряд батареи. Этот аспект наталкивает владельцев LADA Kalina на более частую проверку состояния ременной передачи, дабы ее обрыв, внезапно случившийся вдали от населенного пункта, не вызвал шквал истерики и судорожных поисков телефона с целью воззвать о помощи.

Бывалые водители здесь проявляют свою запасливость, когда берут «на борт» новый ремень генератора, благо что этот расходный компонент обладает ничтожными весом и габаритами.

Наш материал призван оказать помощь тем владельцам, которые ввиду отсутствия должного опыта молча разводят руками при вопросе о назначении ремня. В большинстве современных моторов посредством такой передачи осуществляется привод генераторного узла. Сам ремень генератора находится в натянутом состоянии между шкивами коленвала и самого генератора LADA Kalina. С началом вращения генерируется электрическое питание, которое через выпрямительное устройство направляется ко всем включенным токоприемникам автомобиля, в том числе и к АКБ.

Инструкция по замене своими руками

Как поменять и как подтянуть ремешок генераторного устройства на автомобиле Лада Калина? В том случае, если ранее вы уже выполняли подобную задачу, то ее выполнение не займет много времени и сил. Но если с такой проблемой вы сталкиваетесь впервые, то разумеется, лучше будет доверить эту процедуру специалистам на СТО. Будьте аккуратны при выполнении данной задачи, поскольку ошибки могут привести к серьезным последствиям.

Инструменты и материалы

Чтобы правильно выполнить все действия, подготовьте все инструменты и материалы, которые могут потребоваться.

В частности, речь идет о:

  • наборе гаечный ключей, вам потребуются ключи на 8 и 13;
  • новый ремешок для установки;
  • ключ рожковый на 19 (автор видео — канал Kalinin).

Этапы

После того, как все инструменты и материалы будут подготовлены, можно начинать замену ремня:

  1. Для начала отключите двигатель и зажигание, откройте капот своего автомобиля.
  2. Непосредственно сам ремешок расположен в левой части подкапотного отсека. Если вы не можете его найти, то заведите двигатель и посмотрите на моторный отсек. Сам ремень будет вращаться на специальных роликах, вы сможете его увидеть, только не спутайте с ремешком ГРМ.
  3. После того, как будет найдено место установки, вам необходимо с помощью гаечного ключа ослабить болт, который фиксирует шток регулировки на кронштейне. Сделав это, потрогайте сам РГ чтобы убедиться в том, как сильно он натянут. Это необходимо для того, чтобы вы могли объективно оценить, как устанавливать натяжитель после замены РГ.
  4. Когда вы ослабите гайку, вам потребуется накидной ключ на 8, с его помощью откручивается регулировочный шток, это позволит снизить натяжение. Сам шток необходимо выкрутить почти до самого конца. Эти действия позволят максимально ослабить натяжитель РГ. Когда это произойдет, можно заняться демонтажем нижнего крепления, для выполнения этой задачи вам потребуется ключ на 13.
  5. После того, как эти действия будут выполнены, нужно будет отодвинуть регулировочный шток максимально вверх, это позволит произвести демонтаж ремня. Но перед тем, как сделать это, вам надо будет снять его с вала генераторного узла. Когда вам удастся демонтировать часть РГ со шкива, вы сможете его полностью снять с коленвала.
  6. Далее, когда ремень будет демонтирован, его следует внимательно проверить визуально. В том случае, если на его поверхности имеются следы повреждений, то разумеется, деталь подлежит замене. Процедура замены выполняется в обратном порядке.

Фотогалерея «Самостоятельная замена»

1. Ослабление гайки штока

2. Регулировка штока для ослабления РГ

3. Демонтаж РГ с вала генераторного устройства

4. Демонтаж РГ с коленвала

Замена (8-клапанный агрегат)

Главный вопрос: как поменять? После приобретения нового расходного компонента и подготовки нужного перечня инструментов приступаем к процессу.

  1. Глушим мотор 8 клапанов Лада Калина и заглядываем под капот.
  2. Отыскиваем место расположения генератора. Новичкам подскажем: этот узел разместился с правого боку, если смотреть по ходу авто.
  3. Теперь «снимаем» натяжение, для чего ослабляем момент затяжки винта на регулировочном штоке натяжного устройства. Перед этой манипуляцией рекомендуем проверить, какая натяжка ремня, дабы после установки нового компонента обеспечить примерно идентичное состояние.
  4. Вооружаемся ключом на «8» и заворачиваем резьбу регулировочного штока на полную величину, что позволяет максимально снизить натяжение.
  5. Ключом 13-й размерности отвинчиваем нижний крепежный элемент.
  6. Отводим шток натяжного узла вверх и снимаем отработанный ремень генератора с обоих шкивов.

Как видно, особых сложностей демонтажная операция на моторе 8 клапанов не преподнесла. Также установочная процедура, выполняемая в обратной последовательности, достаточно проста и скоротечна. После установочного процесса не забудьте проверить уровень натяжения, чье правильное «значение» позволит исключить риск соскакивания изделия при езде. Специалистами выносится рекомендация, связанная с необходимостью повторной проверки как осуществлена натяжка ремня. Это делается после пуска мотора Лада Калина и работы его в течение непродолжительного времени.

Размеры ремней

Всего на Калину устанавливалось 4 размера ремней. Давайте рассмотрим каждый из ремней подробнее и на какой двигатель подобрать ремень нужного размера. Конечно, одним из лучших вариантов подбора ремня будет снятие старого и покупка нового по образцу, но зачастую при длительном использовании надписи на ремне стираются и увидеть его размер становится невозможно.

Двигатель без кондиционера и натяжителя

В таком двигателе, ремнем осуществляется только привод генератора, а натяжение происходит самим генератором с помощью натяжного болта. Размер такого ремня составляет 883мм.

На заводе устанавливаются ремни они славятся своей надежностью и долговечностью. Артикул заводского ремня 6PK823.

Двигатель без кондиционера, но с натяжителем

Данный двигатель поставляется с ремнем размером 882мм. В таком ДВС генератор стоит статично, а натяжение происходит с помощью специального ролика. Заводским ремнем является ремешок с артикулом 6PK822, так же при замене его можно сменить аналогом от российского производителя БРТ882.

Двигатель с кондиционером и натяжителем

В такой ДВС устанавливается самый длинный ремень генератора, так как данному приводу необходимо вращать не только генератор, но и кондиционер. Длинна ремня составляет 1018мм, а заводская фирма поставщик, как всегда, «Gates». Артикул заводского ремня 6PK1018.

Двигатель ВАЗ 21127 с 16-тью клапанами и кондиционером

Данный двигателей является более массивным, из-за увеличенной головки блока цилиндров, поэтому места для расположения множества деталей пришлось выкраивать. Размер ремня такого двигателя составляет 995мм, а артикул 6PK995, ну конечно же как всегда .

Источник

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
