Коробка S- tronic: особенности, плюсы и минусы

Как правильно переключать типтроник?

Все автомобили, оснащенные АКПП с типтроником, ничем не отличаются от обычной коробки-автомат:

— оснащены двумя педалями – тормоза и акселератора.

— имеют те же положения ручки акселератора – «D», «N», «R», «P».

— если эксплуатация машины осуществляется в обычном режиме «D», то все действия контролирует бортовой компьютер, но с помощью типтроника водитель имеет возможность при необходимости выбрать сам нужную передачу.

Как пользоваться типтроником? Осуществляется переключение с помощью рычага выбора диапазонов (РВД), когда он находится в режиме «D». В этот момент ручку следует перевести в специальный паз, имеющий обозначения «+» и «-». Для повышения передачи используется «+», а для понижения, соответственно, «-».

Выключение режима типтроник выполняется обратным перемещением рычага в положение «D». Все перемещения ручки отображаются на дисплее управления.

Некоторые модели автомобилей вместо специальной ниши на РВД оснащены «лепестком», который расположен на рулевом колесе. С его помощью осуществляется ручное управление, путем нажатия кнопок на нем. Для повышения передачи нужно тянуть правый рычажок «+» к рулю, для понижения – левый рычажок «-».

Если водитель продолжительное время не пользуется подрулевыми лепестками, бортовой компьютер сам переводит коробку в режим автомата. Если автомобиль тормозит, то система также автоматически понизит передаточное число.

Повторный старт будет происходить лишь на первой передаче. Это удобно на светофорах, так как не нужно постоянно задумываться о переключении скоростей, управляя машиной вручную. В режиме типтроник компьютер продолжает контролировать действия водителя, отменяя команды, которые способны нанести вред двигателю или коробке.

К примеру, если машина остановилась при включенной первой скорости, блок управления не даст заглохнуть мотору.

В некоторых автомобилях предусмотрены спортивная и зимняя программы. При использовании спортивной в режиме типтроник, ЭБУ позволяет водителю держать высокие обороты при каждой передаче. Это дает возможность получить максимальную отзывчивость автомобиля при ускорении и обгонах. Зимняя программа позволяет избежать пробуксовки на скользком дорожном покрытии.

Плюсы и минусы типтроника

Система типтроник завоевывает все большую популярность. На современных автомобилях почти повсеместно устанавливаются коробки-автомат с ручным управлением. Причиной этого являются следующие преимущества типтроника:

— водитель всегда имеет возможность перейти в ручной режим управления в экстренных ситуациях, например, при торможении двигателем, позволяя вручную понизить передачу. Это может помочь избежать заноса на скользкой трассе;

— системой удобно пользоваться при обгоне, не давая возможности автомату перейти на более высокую передачу;

— если автомобиль оснащен зимним режимом, то система типтроник дает возможность трогаться по скользкой дороге со второй передачи, тем самым позволяя избежать пробуксовки;

— хотя автоматические коробки не любят бездорожья, переключаясь в ручной режим управления, можно ездить по неровным дорогам, «сглаживая» некоторые неровности покрытия;

— все модели, имеющие типтроник, оснащены встроенной системой защиты, которая следит за ручным переключением и не допускает ситуаций, где возможно повреждение двигателя. На МКПП такая функция отсутствует;

— экономнее расход бензина по сравнению с обычной АКПП, хотя с механической коробкой бензина расходуется еще меньше;

— оптимальное решение для водителя, который хочет ездить на машине с автоматом, но иметь возможность ручного управления.

Давайте рассмотрим и обратную строну медали – недостатки типтроника:

— за счет добавления функции ручного управления увеличились размеры трансмиссии и ее вес;

— передачи переключаются с некоторой задержкой. Например, на автомобиле Ауди она составляет 0,1 секунды, а на Порше достигает 0,7 секунды.

Функция типтроник дает дополнительные возможности опытному водителю управлять динамикой автомобиля, при этом сохраняются все преимущества АКПП. Благодаря этому многие противники коробки-автомат стали её приверженцами.

Гарантии от производителя

На всю трансмиссию ДСГ компания Volkswagen предоставляет пятилетнюю гарантию, по пробегу – на 150000 км.

В соответствии с условиями обязательств автопроизводитель обещает устранять путем ремонта или замены DSG любые возникающие дефекты в течение гарантийного срока.

Гарантия распространяется на механические компоненты и электрическую часть в том случае, если повреждения связаны непосредственно с заводскими дефектами.

Изготовитель отказывается за свой счет устранять неисправности, когда автомобиль эксплуатировался не должным образом, не вовремя обслуживался, если были внесены изменения в конструкцию автомобиля (например, производился чип-тюнинг двигателя).

Устройство вариатора и виды CVT

Автоматическая коробка вариатор отличается от аналогов тем, что изменяет передаточное число плавно, в ее конструкции для всех передач (кроме задней) отсутствуют элементы зацепления, то есть ступени.

Что касается типов вариаторов, можно выделить:

тороидальный;
клиноременной;

Тороидальный вариатор устанавливается только на авто с полным и задним приводом. Тороидальная вариаторная КПП имеет два диска, где один ведущий, второй ведомый. Между дисками установлены особые ролики.

Во время работы ролики осуществляют вращение по отношению к горизонтальной оси и производят смещение по отношению к вертикальной оси. Это дает возможность перераспределять усилие, касаясь различных участков дисков.

Если просто, в зависимости от степени перемещения роликов по вертикали становится возможным менять передаточное число, числа, а за счет силы трения роликов между дисками передается крутящий момент.

В случае, когда ролики контактируют с ведущим диском около обода, происходит увеличение скорости, крутящий момент меньше. Такой режим похож на высокую передачу (5-6 на МКПП). Если же ролики контактируют с ведомым диском с краю обода, скорость меньше, передается больше крутящего момента, что соответствует пониженной передаче.

При этом тороидальный вариатор CVT надежнее клиноременного, однако в случае поломки его нельзя отремонтировать. Другими словами, вместо ремонта такая КПП обычно подлежит замене.

Клиноременный вариатор более распространен, устанавливается на авто с передним приводом. В его основе лежат конические диски и ремень. Диски идут парами (в устройстве вариатора две таких пары), каждая пара имеет стационарный и подвижный диск. Фактически, они представляют собой шкивы, которые связаны с соответствующим валом.

Принцип работы заключается в том, что первичный вал отдает на ведущий шкив крутящий момент от ДВС через гидротрансформатор. В ГДТ приводное насосное колесо через масло передает момент на турбинное колесо, связанное с первичным валом.

Далее через ремень усилие с ведущего шкива передается на ведомый, который также связан со вторичным валом. Сама передача момента на вторичный вал для того, чтобы машина двигалась вперед, осуществляется при помощи планетарного редуктора с дисковым сцеплением. Чтобы двигаться назад, используется дисковый тормоз, (реверсивный механизм задней передачи).

От промежуточного вала крутящий момент передается на дифференциал, который распределяет усилие на полуоси. Крутящий момент и скорость движения ТС изменяется благодаря изменению диаметров шкивов вариатора. Пока автомобиль разгоняется с места, диаметр ведущего шкива самый маленький (аналогично шестерне 1-й передачи МКПП), диски сжаты.

Далее происходит изменение диаметра за счет движения дисков шкива. Когда диски полностью разжаты, шкив получает самый большой диаметр. Получается, на маленькой скорости движения ТС диаметр ведущего шкива минимален, а ведомого наоборот, то есть максимальный.

Если же авто движется на высокой скорости, ведущий шкив имеет самый большой диаметр, а ведомый наименьший. Регулировка скорости движения становится возможной благодаря согласованным изменениям диаметров шкивов. При этом благодаря большому количеству возможных диаметров, условное количество доступных «скоростей» по аналогии с МКПП или АКПП у вариатора очень большое.

Благодаря этим особенностям достигается хорошая динамика разгона и плавность хода, нет разрыва потока мощности, которое происходит при переключениях передач в ступенчатых КПП. Так как физических ступеней нет, отсутствуют толчки, рывки, провалы. Также вариатор позволяет экономить топливо.

Однако есть и минусы. Как правило, тяжелые условия эксплуатации и нагрузки могут быстро вывести из строя вариатор CVT. Срок его службы меньше, чем у автоматов или роботов. На практике при езде на полной мощности и высоких оборотах детали вариатора разрушаются, также данную КПП обычно не устанавливают в паре с мощными и тяговитыми ДВС.

Еще в коробке вариатор нужно чаще менять масло по сравнению с гидромеханическими АКПП, жидкость можно заливать только оригинальную, само масло для вариатора дорогостоящее. Ремонт вариатора также является трудоемким и сложным процессом, замена деталей требует значительных затрат. Часто вместо ремонта практикуется полная замена вариатора на новый или контрактный аналог.

Плюсы и минусы типтроника

По отзывам многочисленных владельцев автомашин с типтроником, эта коробка сочетает все преимущества «механики» и «автомата».

Водитель использует комфортную автоматическую коробку, когда дорожные условия стабильны, и переключается на ручное управление в ситуациях, в которых «автомат» может не справиться.
При выполнении обгона можно не опасаться, что при переключении передач упадут обороты, так как за этим следит электронное управление.
Исключено пробуксовывание колёс при старте на льду или на снегу, так как машина начинает ехать уже на второй передаче.
С оборудованной типтроником коробкой передач можно при необходимости прибегать к резкому торможению, не опасаясь повредить систему.
Если приходится передвигаться по ухабистой дороге, типтроник демонстрирует более высокую выносливость, чем обычная автоматическая КПП.
По сравнению с обычной АКПП типтроники более экономичны.
Интегрированная в управляющий блок система защиты контролирует переключения в ручном режиме и не позволяет нарушать работу двигателя из-за ошибок водителя.

В целом АКПП с типтроником работает более надёжно, предоставляя максимально возможный комфорт при управлении машиной, но сохраняя динамику движения.

Основным минусом АКПП с типтроником большинство водителей называют небольшую задержку в срабатывании переключателя скоростей, составляющую около 1 секунды. Добавление блока ручного управления увеличило вес и размеры коробки. Кроме того, типтроник заметно удорожает коробку передач, что сказывается на стоимости всего авто.

Сколько прослужит и что может поломаться

X Tronic будет нормально работать примерно 150 000 км. После такого пробега его ресурс начинает исчерпываться. Как правило, это время механизм работает исправно, что и гарантируется производителем. Конечно, срок его службы будет зависеть от автомобиля, на котором он установлен, и от условий эксплуатации. Но после указанного пробега вариатор может и поломаться.

Если не соблюдать правила эксплуатации транспортного средства, то через некоторое время установленная на нем коробка начнет издавать звуки, напоминающие шум движущегося троллейбуса. Невозможно указать какую-то одну причину этой неисправности — их может быть очень много, и для точного определения нужно производить диагностику.

Ременной привод также может получить определенные повреждения. Ремень попросту рвется, если правила эксплуатации машины не соблюдались, а за состоянием ременного привода никто не следил. Разрыв ремня чреват и другими повреждениями, так как его частицы могут повредить другие элементы агрегата.

Еще одна типичная неисправность вариатора — поломка подшипников. Причиной этого дефекта также, как правило, является неправильная эксплуатация силового агрегата. Когда это произойдет, из коробки будет слышен сильный нехарактерный шум.

Коробка передач на автомате что означают буквы

Положение позволяет изменять передаточное число водителю через кнопки плюс и минус, на рукоятке переключения передач.

Буква «S» — Sport, это спортивный режим использования АКПП. Этот режим делает автомобиль более динамичным при старте и обгоне, но увеличивает нагрузку на двигатель, резину и трансмиссию.

Две буквы «OD» — от английского Over Drive, это повышенная передача или ускоренный режим, аналогичный режиму Sport, буква «S»;

Буква «W» — от английского Winter, зимний режим работы АКПП, при котором трогание автомобиля с места осуществляется со второй передачи во избежание пробуксовки;

Буква «E» — от английского Economic, режим экономии топлива.

Нам будет приятно, спасибо)

Подписывайтесь на канал.

W – зимний, «Winter», режим трогания с места.

В нем автомобиль начинает движение со второй передачи, чтобы избежать пробуксовки на снегу и льду.

E – режим экономии топлива, Economy.
Кнопка Hold может иметь разные значения, обычно ею обозначается «зимний» режим, аналогичный кнопке W.

Она монтируется на рычаге КПП или выносится на приборную панель:

Важно: не стоит путать с обозначением на коробке автомат Auto Hold – кнопкой, включающей систему электромеханического стояночного тормоза

На рычаге АКПП может быть обозначение типа установленной в автомобиле коробки – например, DSG, и типа привода:

Рядом с селектором могут быть расположены дополнительные функциональные клавиши, задейвствующие различные возможности автомобиля – открытие багажника, подогрев сидений, и т.д.

Дело в том, что производители стремятся максимально упростить процесс взаимодействия с агрегатом.

Это сделано для того, чтобы водитель не испытывал каких-либо затруднений и сложностей, пересаживаясь из автомобиля, например, с «классическим» гидромеханическим автоматом на машину с вариатором CVT или роботом.

Итак, с учетом того, что на разных АКПП обозначения будут обязательно присутствовать, нужна правильная расшифровка коробки передач автомат и различных режимов того или иного агрегата. Другими словами, понимание, для чего нужен отдельный режим позволяет не только более комфортно эксплуатировать автомобиль в зависимости от условий, но также избежать поломок автоматической трансмиссии и т.д.

Внимание

Режим задействуется в том случае, если необходим выраженный эффект торможения двигателем, машина движется со скоростью до 80 км/ч по дорогам с частыми спусками и подъемами, в случае постоянных разгонов до средних скоростей и последующих частых остановок (например, движение в городском цикле). Также улучшается динамика разгона на скоростях 40-80 км/ч.

D4 или 4 (обычно такой режим встречается на 4-х ступенчатых АКПП и аналогичен режиму «D») означает, что будут включаться все 4 передачи (с 1-й по 4-ю), то есть коробка использует весь диапазон и работает в штатном автоматическом режиме.

Режим OD (оver drive, овердрайв) является аналогом режима D3.

Овердрайв АКПП нужен для того, чтобы отключить повышенную передачу (4, 5 и т.д.) В этом случае на панели приборов горит O/D off.

Поставили рычаг в положение Р или паркинг
Поворачиваете ключ в зажигании и производите завод двигателя автомобиля
Выжимаете тормоз и и удерживая его в нажатом положении ставите рычаг положение D драйв
Отпускаете плавно тормоз и добавляете газа и начинаете своё движение
Помните, что при изменении любого положения рычага скорости вы должны выжимать педаль тормоза
Так же на коробке автомат очень не рекомендуется кого либо буксировать или тягать за собой прицеп – вы слишком перегружаете этим АКПП что приведет к её быстрому износу или вообще выходу из строя непосредственно в момент буксировки
С коробкой автомат буксировка заглохшего авто осуществляется в режиме рычага N нейтраль, а саму буксировку можно производить на расстоянии не боле 50км при скорости не выше 30км.

Построена на базе «механики» с электронным модулем управления и осуществляющими смену передач сервоприводами.

AT – общее название автоматических коробок передач. Часто под этим обозначением коробки-автомата скрывается классическая гидромеханическая конструкция, надежная и проверенная временем.
MTA – роботизированная КП, или «робот».

Аббревиатура расшифровывается как Manual Transmission Shifted Automatically, что означает «механическая коробка передач, переключаемая автоматически».

В основе коробки лежит привычная «механика», но переключение передач отдано автоматическим приводам и блоку управления. Педаль сцепления отсутствует.

Проблемы с коробкой и их решение

Владельцы автомобилей с этой коробкой должны знать о самых частых проблемах с Audi S-tronic и способах их устранения.

Дерганье при трогании

Такая проблема чаще всего возникает из-за неисправности сцепления; перед обращением в салон можно самостоятельно воспользоваться несколькими советами по устранению проблемы.

Сначала двигатель прогревается до стандартной рабочей температуры, после чего нужно убедиться в исправности зажигания и топливной системы. Если толчки не прошли, то нужно проверить варианты с мелкими недостатками, которые возможны для самостоятельного устранения:

деформация ведомого диска – потребуется его замена;
заклинивание ступицы первичного вала коробки передач — необходимо очистить шлицы от грязи и удалить надфилем мелкие повреждения, при значительном повреждении лучше заменить диск и/или первичный вал, а также применить ШРУС- 4 смазка;
повреждение поверхности маховика или нажимного диска – заменить маховик или «корзину» сцепления (корзину сцепления с нажимным диском);
износ крепления фрикционной накладки или эластичность пружин ведомого диска — заменить ведомый диск.

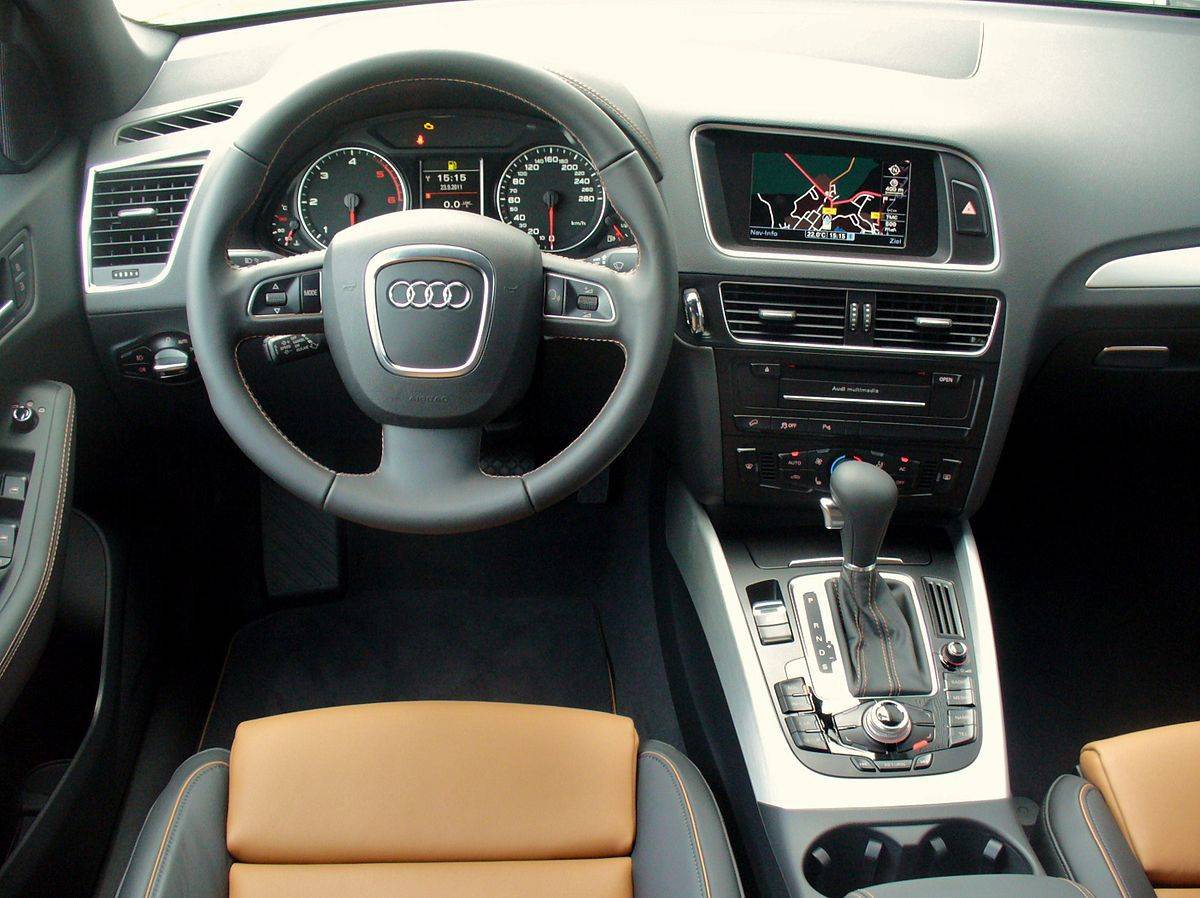

Фото Audi Q5 2.0 TDI quattro S-tronic

Странный звук при разгоне

В большинстве случаев это может быть вызвано неисправностью сцепления, которых у коробки S-tronic два. При наличии навыков и умений можно самостоятельно проверить фрикционы и при необходимости заменить их, эта процедура осуществляется в несколько шагов:

Детали, закрывающие доступ к трансмиссии, удаляются, после чего ее необходимо открутить и осмотреть на наличие перекосов. Также проверяется состояние двухмассового маховика, если он сильно изношен, его необходимо заменить.
Сцепление снимается, если оно повреждено или уже сильно изношено, его необходимо заменить на новое. Оба сцепления должны быть заменены одновременно.
Трансмиссия соединена с двигателем, все установлено на свои места.

Перед покупкой автомобиля Audi с S-tronic нужно реально оценить его возможности, чтобы в дальнейшем его эксплуатация и обслуживание не представлялись сложными.

Audi A3 Limousine

Прикосновение к мелочам вроде джойстика регулировки зеркал или дефлекторов вентиляции — особое тактильное удовольствие Прикосновение к мелочам вроде джойстика регулировки зеркал или дефлекторов вентиляции — особое тактильное удовольствие

Прикосновение к мелочам вроде джойстика регулировки зеркал или дефлекторов вентиляции — особое тактильное удовольствие

Оказывается, и базовый силовой агрегат вполне бодр. Не высказывая недовольства, он легко несет «четыре с половиной метра престижа» со скоростью потока, но может и быстрее — лишь бы дорога и правила позволяли. 130? Без проблем — только нажимай!

Руль, конечно, кажется излишне легким, однако в разворотные петли и затяжные виражи вписываешься без проблем, так что претензии стоит предъявлять не к информативности, а скорее к собственным ожиданиям относительно нее: после напористого разгона руки просят баранки потяжелее.

Плюсы и минусы коробки S-tronic

Сообщества DRIVE2 Audi Club Блог Присадка в МКПП Разобравшись с тем, что такое S tronic и как устроен агрегат данного типа, можно рассмотреть сильные и слабые стороны этой АКПП. Начнем с плюсов преселективной трансмиссии:

высокая разгонная динамика, так как передачи переключаются за 0.8 мс, а это очень быстро. Машина с такой КПП плавно и динамично разгоняется;
заметная экономия топлива (до 10%) по сравнению не только с гидромеханическими АКПП и вариаторами, но и с МКПП, что позволяет снизить расходы на содержание ТС.
указанная коробка работает так, что водитель и пассажиры не ощущают момента переключения передач. По комфорту преселективный робот приближен к вариатору;

Как может показаться на первый взгляд, коробки DSG или S-Tronic, а также подобные аналоги других производителей являются оптимальным вариантом, так как наиболее удачно сочетают в себе положительные качества механики и классических автоматов. Однако на деле у такой конструкции имеются серьезные недостатки, которые не позволяют преселективным роботам вытеснить другие типы АКПП.

К минусам S-Tronic можно отнести высокую начальную стоимость автомобиля с данной КПП, низкий ресурс и недостаточно высокую надежность трансмиссии, сложность и дороговизну ремонта, а также необходимость проводить регулярное обслуживание коробки передач.

Если учесть, что конструктивно робот это все та же механика, к самой коробке в плане надежности особых претензий нет. Однако не стоит забывать о том, что как и в случае с механикой, сцепление является «расходником».

Также устройство такого робота предполагает наличие многочисленных сервомеханизмов и исполнительных устройств. На практике, указанные элементы доставляют владельцам преселективных трансмиссий немало проблем.

Прежде всего, в коробке робот, в отличие от МКПП, нужно чаще менять трансмиссионное масло, причем делать это нужно правильно. Также с износом коробка передач может работать не так плавно, могут появиться рывки, вибрация, удары или провалы при переключениях.

В этом случае банальная замена сцеплений и масла в коробке во многих случаях не помогает, часто приходится менять сам гидроблок, проверять состояние преселектора и т.д. При этом замена мехатроника обходится дорого. Более того, новый блок также не всегда становится 100% решением проблемы.

https://youtube.com/watch?v=yxoFJ2DJuHs

Как правильно эксплуатировать этот вариатор

Зимой сразу после запуска мотора нельзя подвергать трансмиссию чрезмерным нагрузкам. Коробка передач обязательно должна как следует прогреться. Для этого ей понадобится не менее 15 минут.

Обязательно нужно иметь в виду, что двигатель прогревается раньше, чем вариатор. Поэтому некоторое время после запуска двигателя зимой крайне не рекомендуется включать повышенные обороты. А непосредственно перед тем, как тронуться, нужно поочередно повключать все режимы, задерживаясь на каждом из положений до 15 секунд.

Время от времени необходимо проверять, в каком состоянии находится трансмиссионное масло, а также нужно следить за его уровнем. Если объем масла сильно уменьшился или оно совсем отсутствует, необходимо срочно принять меры по установлению причины этого неприятного явления. При полном отсутствии масла автомобиль ни в коем случае нельзя эксплуатировать, так как это может стать причиной поломки двигателя. Трансмиссионную жидкость придется полностью заменить, если она начала пахнуть гарью.

Для извлечения автомобиля из сугроба не рекомендуется его раскачивать, переводя селектор из положения D в режим R и наоборот — таким образом можно просто «убить» шестеренки, шлицевые соединения также могут существенно пострадать. А если уж ваша машина застряла в сугробе или в грязи, то вытаскивать ее можно при помощи другого автомобиля, предварительно установив коробку передач в нейтральное положение.

А вот самому буксировать транспортные средства крайне не рекомендуется. Также лучше обойтись без использования прицепов. Последнее утверждение не касается модификаций X Tronic JF016 и JF017.

Всевозможные датчики, а также контроллеры всегда должны находиться в удовлетворительном состоянии. Конструкция вариатора отличается наличием большого количества электроники. Это, конечно, очень хорошо, но здесь есть и отрицательная сторона — при поломке одного из датчиков может перестать работать вся система или же она перейдет в аварийный режим работы.

Вариатор — довольно сложный механизм, разобраться с действием которого может далеко не каждый, поэтому его ремонт лучше доверить профессионалам.

Надежность коробки X-Tronic CVT

Теперь поговорим немного о надежности вариатора, т.к. это практически самый распространенный вопрос среди желающих приобрести автомобиль с данной трансмиссией, причем наиболее актуален он для тех, кто хочет купить авто на вторичном рынке. Мы долго изучали форумы владельцев машин с вариатором и практика показала, что при правильной эксплуатации и своевременному обслуживанию трансмиссия без особых проблем ходит 150 000 км. Далее требуется обслуживание и замена некоторых деталей, стоимость которых не так уж и высока, после чего бесступенчатая коробка передач способна пройти еще столько же.

На сегодняшний день классические коробки переключения передач потихоньку отходят на второй план. Если посмотреть на нынешний рынок новых автомобилей, то можно выделить два основных вектора развития – роботизированные трансмиссии и вариаторы. Роботизированные коробки устанавливаются в основном на немецких авто, относительно недавно их стали устанавливать и на корейские модели. Вариаторы это больше прерогатива японских производителей. Отметим, что к примеру до недавнего времени Audi оснащала некоторые свои автомобили вариатором, но отказалась в пользу роботов сославшись на большую надежность конструкции.

Для более детального изучения данной темы предлагаем вам ознакомиться со статьями:

Отзывы владельцев о надежности вариатора X-Tronic CVT за 2018 год
Обслуживаем вариатор X-Tronic CVT: замена масла

Что такое S-tronic: преимущества и недостатки
