Прокачка топливной системы дизельного двигателя

Устройство и принцип работы системы Common Rail

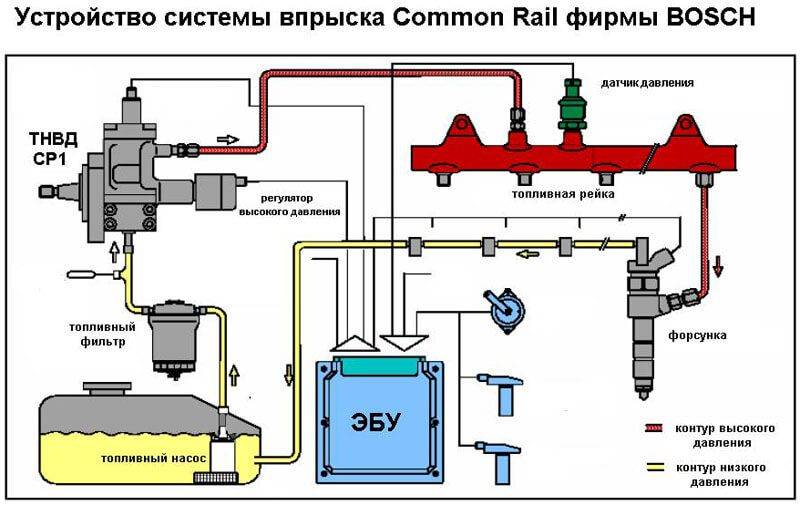

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Вернутся к началу страницы

Двигатели Cummins ISF 2.8/3.8 — топливная система

Основа топливной системы Common Rail — распыление дизельного топлива непосредственно в цилиндре под очень высоким давлением. Современные дизельные двигатели Cummins, оснащенные данной системой впрыска, получили снижение потребления топлива на 15% и одновременное увеличение мощности на 40%.

Еще одно преимущество данной топливной системы -уменьшение уровня шума работы ДВС с одновременным увеличением крутящего момента.

Топливная аппаратура состоит из четырех основных компонентов:

  • Модуль управления с системой датчиков
  • Топливный насос высокого давления
  • Форсунки
  • Топливная рампа (магистраль)

​Термин Common Rail

с английского переводится как «общая магистраль» — принцип работы системы. Для новой топливной аппаратуры был создан новый двигатель с непосредственным впрыском дизельного топлива в цилиндр. Данное нововведение дало дизельным ДВС улучшенные характеристики мощности и динамики.

Позднее появился электронный блок управления с заложенными в него алгоритмами работы ДВС. Последним шагом стал новый принцип подачи дизельного топлива под высоким атмосферным давлением в единую магистраль, от которой топливо поступает к форсункам. Все двигатели работают с переменными нагрузками и разными режимами. И нагрузка на ДВС соответственно постоянно меняется

Блок управления был введен для поддержания постоянного высокого давления в системе за счет изменения производительности топливного насоса. При впрыске дизельного топлива в цилиндр двигателя самое высокое давление создается при минимальных оборотах коленчатого вала.

Форсунки в данной системе впрыска достаточно простые. Они имеют пъезоэлектрические или электромагнитные клапаны. Как и ТНВД, они управляются от блока управления, который подает на них разные импульсы в зависимости от режима работы ДВС. Благодаря высокой точности компьютерного управления и высокому давлению на впрыске, дизельное топливо сгорает с максимальным КПД, что существенно оптимизирует работу двигателя. На каждом из режимов работы двигателя достигается оптимальные результаты. Благодаря этому уменьшается расход горючего и снижается уровень токсичности выхлопных газов (СО).

К недостаткам топливной системы Коммон Рейл двигателей Cummins можно отнести наверно лишь «боязнь» некачественного топлива и воды в системе. Данная проблема решается установкой дополнительного сепаратора между топливным баком и ТНВД. На многих ДВС он устанавливается сразу, но например на современных Газелях Бизнес и Некст, такого сепаратора нет.

Вторым немаловажным фактором «долгожития» топливной аппаратуры двигателей Cummins является своевременная замена топливных фильтров. Нужно заметить, что сегодня появилось очень много подделок, отличить которые от оригинального сможет далеко не каждый (Подробнее об этом — https://zen.yandex.ru/media/id/5c137917c40dab00aa08103a/originalnost-zapchastei-cummins-5c1386938c3cc200a9700caf?from=editor)

Основное отличие — это качество материала фильтрующего элемента.

Поломки топливной аппаратуры проявляются в нестабильной работе двигателя и сильном черном дыме (небольшой черный дым на высоких оборотах — явление нормальное). Когда форсунка неисправна, она может «заливать» цилиндр топливом, при этом блок управления будет пытаться выровнять повышенные обороты. Стоить отметить, что эксплуатация ДВС с неисправной форсункой крайне нежелательна, т.к. из-за большей, чем необходимо, подачи топлива попросту могут расплавиться поршни, что приведет к капитальному ремонту двигателя.

Источник

Возможные поломки

Решая организовать ремонт топливной системы, каждому автомобилисту требуется провести диагностику соответствующих узлов автомобиля и точно определить, есть ли проблемы в их функционировании. Достижение этой цели возможно только в том случае, если ремонтник знает, какие поломки могут быть и как они проявляются. Типовые неисправности топливной системы представлены следующим перечнем:

  • Поломка № 1 – Проблемы с топливораспределительным механизмом (карбюратором или инжектором). Пожалуй, данная неисправность встречается чаще всего у бензиновых агрегатов. В карбюраторе страдают топливные пути и жиклёры, которые попросту загрязняются. В инжекторах же забиваются форсунки, реже выходит из строя электронный блок управления (ЭБУ). Симптоматика подобных поломок заключается в нестабильной работе мотора, отказе последнего заводится, плохом запуске двигателя и наличие соответствующих ошибок на экране бортового компьютера;

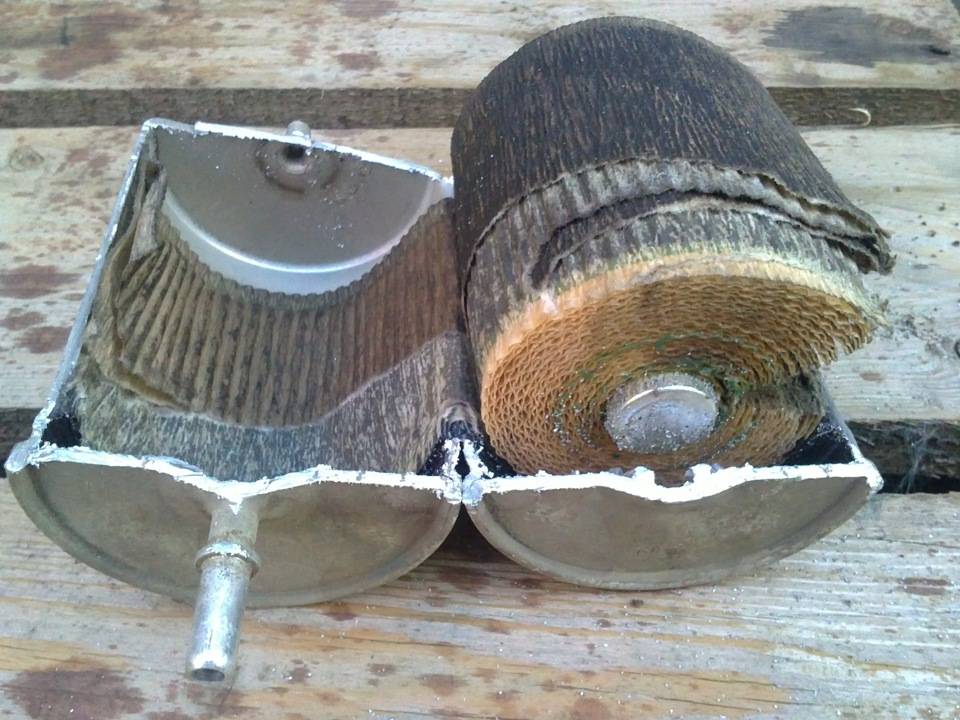

  • Поломка № 2 – Загрязнённость топливных фильтров. Подавляющее большинство автомобилистов знают, что топливофильтры относятся к расходным материалам и требуют периодической замены (каждые 20-40 0000 километров пробега). Однако в связи с незнанием подобного нюанса эксплуатации авто со стороны водителя или из-за использования низкокачественного топлива фильтры могут забиться раньше срока, тем самым расстроив работу всей системы. Как правило, грязные топливофильтры дают мотору работать, но делает он это крайне нестабильно с частыми перебоями;

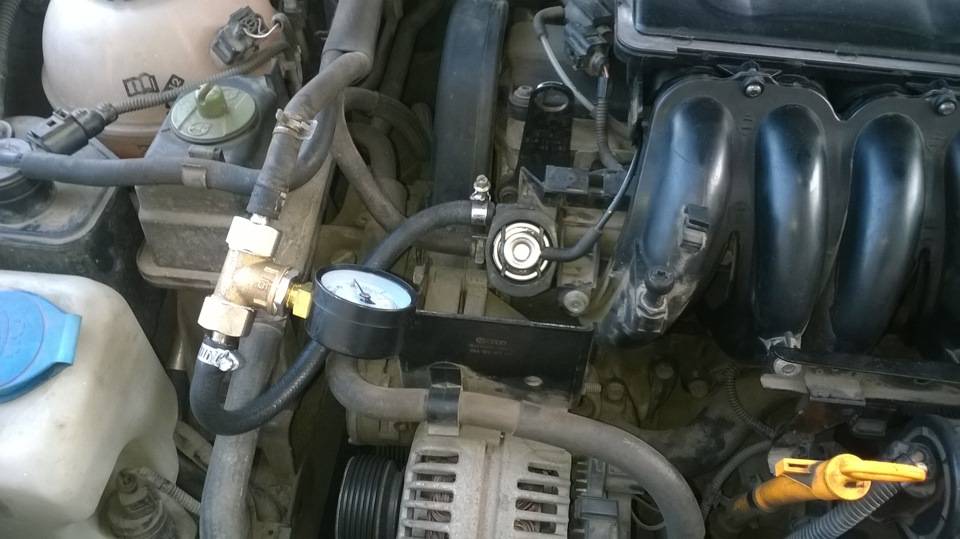

  • Поломка № 3 – Недостаточное давление в топливной системе. Нечто подобное может случиться из-за выхода из строя многих топливных узлов. Чаще всего страдают бензонасос (ТНВД), рампа или топливопровода. Первый узел просто выходит из строя или работает некорректно, второй и третий – слабеют в плане герметизации из-за пробоев. В итоге, мотор либо вовсе отказывает работать, либо на некоторых этапах раскрутки появляются сбои. Также не исключено появление на экране бортового компьютера соответствующего кода ошибки;
  • Поломка № 4 – Неисправность электроники. Отчасти данную проблему мы уже осветили в поломке под номером «1», но всё-таки той информации будет явно недостаточно для такой обширной неисправности. В первую очередь, отметим, что в плане электроники часто страдают инжекторные системы, в которых она является основой работы. Тут могут выйти из строя и отмеченный ранее ЭБУ, и проводка, и датчики работы двигателя. В карбюраторе же представитель электроники один – электромагнитный клапан, который влияет лишь на стабильную работу холостых. Что на инжекторных, что на карбюраторных системах поломки электроники имеют типовую симптоматику – нестабильная работа мотора и повышенных расход топлива. На инжекторе автомобиль и вовсе может отказаться работать;
  • И поломка № 5 – Проблемное состояние воздушного фильтра и его патрубков. Ни для кого не секрет, что воздух в топливной системе играет немаловажную роль, так как участвует в образовании смеси горения. Недостаток или переизбыток воздуха способен расстроить работу двигателя, поэтому за состоянием «воздушных» узлов системы нужно следить обязательно. Проблемы с ними проявляются в проблемном запуске мотора и провалах его работы на некоторых этапах раскрутки.

В целом, диагностика топливной системы на предмет неисправности основана на выявлении отмеченных выше поломок. Обследование стоит начинать именно с анализа описанной симптоматики неисправностей, так как она нередко позволяет узнать точную причину нестабильной работы двигателя или, хотя бы, понять – где её лучше поискать.

Как прокачать ТНВД на Audi a6 2.5tdi AEL

Появление воздуха в топливной системе, зачастую, застает автомобилистов врасплох. Появление воздуха может по разным причинам, но всегда следствием этого является одно – двигатель перестает заводиться или глохнет во время поездки. В этой статье мы расскажем, как удалять воздух из топливной системы и «реанимировать» двигатель автомобиля.

Развоздушивание топливной системы

Перед тем как прокачивать топливную систему необходимо определить место подсоса воздуха. Для этого необходимо придерживаться следующего плана действий:

  1. Обследовать топливную магистраль на наличие следов вытекания солярки;
  2. Отсоединить топливоподачу и обратку от ТНВД;
  3. Подсоединить топливный насос повышения давления к емкости с горючим;
  4. Расположить тару выше ТНВД;
  5. Подождать несколько часов;
  6. Запустить двигатель. Если симптомы наличия воздуха в системе пропали, значит следует менять топливные шланги;
  7. Опустить емкость ниже уровня ТНВД и подождать несколько часов;
  8. Завести мотор. При подсосе воздуха через насос, появятся симптомы завоздушивания системы.

Инструкция о том, как прокачать топливную систему дизельного двигателя:

  1. Ослабить болт обратки;
  2. Снять трубки идущие к форсункам;
  3. Прокрутить коленвал;
  4. Дождаться появления топлива и вернуть шланги на место.

Своевременное проведение диагностики убережет автомобиль от неприятностей. При обнаружении любого из симптомов необходимости ремонта топливной системы дизельного двигателей не рекомендуется затягивать с поездкой на станцию технического обслуживания. Тем более современные методы проверки позволяют производить все действия непосредственно на машине без демонтажа деталей и узлов.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители  отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы. Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»)

Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена

Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем  отдельные элементы протираются, затем производится обратная сборка.  Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос,  также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля.  Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору  поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Методы промывки

В зависимости от степени засорения промывка топливной системы бензинового двигателя может быть:

  • профилактическая;
  • полная с промывкой форсунок и ТНВД у дизельных моторов.

Первый вариант предусматривает применение специальных добавок, топлива с присадками. Этот способ избавляет от мелких загрязнений, удаляет влагу из топливного бака.

Заливка специальной присадки для очистки топливной системы

Нужно быть аккуратным при использовании автохимии, действовать строго по инструкции. Одну упаковку следует залить в топливный бак перед заправкой до максимума.

Использование же топлива с присадками не ограничено. Однако обычно оно чуть дороже обычного, хотя разница в стоимости несущественна по сравнению с расходами, которых потребует ремонт.

Если возникла более серьезная проблема с топливной системой, требуется профессиональная чистка. Её лучше делать на СТО, потому что массив работ велик и нужно профессиональное оборудование. При комплексной чистке выполняются:

  • промывка бака от загрязнений, удаление воды из него;
  • очистка топливопроводов, рампы;
  • чистка ультразвуком или специальными средствами для форсунок.

Промывка форсунок дизельного двигателя специальным средством

Если нужно выполнить чистку топливной системы дизельного двигателя, обязательно в перечень работ включается промывка ТНВД, в полостях которого накапливаются отложения. У бензиновых двигателей по выполнении работ обязательно оценивают состояние свечей зажигания. При необходимости их меняют.

Бензиновый ДВС

При наличии времени, желания и навыков в сфере ремонта автомобиля выполнить работы по промывке топливной системы можно своими руками. Если у вас бензиновый мотор, действуйте так:

  • снимите топливную рампу и форсунки, продуйте сжатым воздухом и промойте бензином;
  • очистите форсунки;
  • очистите дроссельную заслонку (так можно снизить расход топлива на 5-10%);

Очистка дроссельной заслонки аэрозольным средством

  • поменяйте топливные фильтры;
  • снимите бак и продуйте его воздухом;
  • остатки топлива слейте в емкость и дождитесь, когда отстоятся загрязнения.

Лучше, конечно, залить новое топливо.

Если вы хотите сами почистить форсунки, действуйте так:

  • После демонтажа определите расположение подающего канала и распылителя (последний обычно покрыт налетом бурого цвета).
  • При наличии сеточного фильтра извлеките его с уплотнителями.
  • Вставьте распылительную трубку аэрозольного очистителя карбюратора в подающий канал.
  • Соберите электрическую цепь, присоединив к плюсу на аккумуляторе лампочку и соответствующую клемму форсунки, а к «минусу» — кнопку дверного звонка и клемму форсунки.

Чистка форсунки аэрозольным очистителем карбюратора

  • Подайте давление на форсунку и одновременно нажмите кнопку дверного звонка, выступающего в качестве замыкателя цепи. Если все хорошо, загорится контрольная лампа, а из распылителя вырвется огненный факел.
  • Повторите последнюю процедуру несколько раз до образования равномерного факела.
  • Замените уплотнители на форсунках и установите последние обратно на рампу.

Дизельный мотор

Здесь процедура сложнее, чем в случае с бензиновым двигателем. Промывку делают так:

  • Налейте в пластиковую бутылку жидкость для промывки из расчета литр на 2 литра объема двигателя. Она ядовита и очень агрессивна, поэтому работайте в перчатках, старайтесь не допускать ее попадания на кузов.
  • Отсоедините обратку и подачу от ТНВД, подсоединив к местам крепления шланги, концы которых опускаются в тару с промывкой. Закрепите их хомутами для обеспечения герметичности.
  • Запустите движок на 15 минут, подгазуйте немного в конце, подождите еще пару минут и заглушите мотор.
  • Подождите 20 минут, когда жидкость остынет, а отложения откиснут.
  • Повторите процедуру с запуском двигателя несколько раз до момента, когда будет полностью израсходована жидкость для промывки. За несколько секунд до ее окончания заглушите мотор.
  • Подключите обратно топливные шланги и заведите мотор — пусть тарахтит, пока не начнёт работать ровно.

На работы по самостоятельной промывке топливной системы бензинового или дизельного двигателя уходит несколько часов. Если вы не можете выделить целый день на то, чтобы заняться своим автомобилем, привезите машину в автосервис DDCAR. Выполним промывку с гарантией качества и вернём вам «чистую» машину уже на следующий день!

Что нужно сделать, чтобы прокачать топливную систему дизельного двигателя?

Частая и серьезная ошибка автомобилистов – прокачка только насоса, которая помогает далеко не всегда, так как не предполагает задействование всех элементов систем. Существует два реальных способа, как прокачать топливную систему дизельного двигателя, причем для них не нужны сверхдорогие инструменты.

  1. Можно выполнить процедуру, используя мощный пылесос (займет в среднем 15-20 минут). Сначала снимается фильтр и после высушивания вставляется обратно стакан. Из дополнительных приспособлений потребуются: шприц, шланг длиной 20-30 сантиметров, пылесос. Находим на кожухе 2 штуцера и в тот, что предназначен для прокачки, вдеваем шланг со шприцом, из которого нужно извлечь поршень и вместо него вставить насадку пылесоса (соединены элементы должны быть плотно). Немного открутив штуцер, запускаем на 15 секунд пылесос до появления в шприце пены. Дожидаемся, пока топливная жидкость не приобретет равномерную консистенцию, потом закручиваем штуцер и отключаем пылесос.

Другой вариант, как прокачать топливную систему дизельного двигателя быстро – с помощью автомобильного насоса

Важно позаботиться о том, чтобы болты «обратки» были ослаблены (диаметр может быть разным – 17, 19 и т.д.). Вставляем шланг автомобильного насоса в отверстие дизельного насоса, выполняем незначительную подкачку для достижения нужных показателей давления жидкой среды

Аккуратно открываем остальные трубки, идущие на форсунки для прочистки. После прокачки отключаем насос и возвращаем крепежи в исходное положение.

Профилактика

Вообще, в 99% случаев воздух попадает в систему из-за некачественного ухода. И, как известно, проблему проще и дешевле предотвратить, чем устранять. Поэтому ответственный водитель должен:

  • регулярно проверять состояние топливной системы, менять расходники и фильтры;
  • выбирать качественные фильтры и расходники;
  • заправлять хорошее топливо;
  • вовремя менять изношенные элементы — трубки, хомуты;
  • своевременно обслуживать форсунки;
  • если появились подозрения, что двигатель работает некорректно, сразу ехать на диагностику.

Диагностика и ремонт топливной аппаратуры Записаться на СТО

Прокачка тормозов

Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности:

— тормозной механизм правого заднего колеса;

— тормозной механизм левого переднего колеса;

— тормозной механизм левого заднего колеса;

— тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод.

Перед прокачкой проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доливаем жидкость.

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса и снимаем с него защитный колпачок (показано на автомобиле 4х4).

Тюнинг

Чип тюнинг дизельных двигателей может выполняться как путем перепрограммирования блока управления, так и за счет изменения давления турбины.

Пока мы подробно рассмотрим детали низкого давления. Функция состоит в том, чтобы обеспечить чистое подачу впрыскивающий насос

Это важно для обеспечения того, чтобы вся топливная система оставалась свободной от накопления мусора и загрязнения воды. Различные элементы системы низкого давления, чтобы. Ваш топливный бак должен быть идеально расположен над уровнем двигателя, где головка топлива будет обеспечивать положительную силу давления во всей системе

В случае утечки топливо будет просачиваться, а не попадание воздуха в топливную систему. Если ваш бак находится рядом или ниже вашего двигателя, то любые утечки, которые создают воздух, могут быть втянуты в систему, когда двигатель остановлен. Небольшой коллекторный бак будет достаточным для обеспечения положительного давления, но также должен быть выпущен на свежий воздух снаружи, чтобы обеспечить подачу в топливную систему двигателя

Ваш топливный бак должен быть идеально расположен над уровнем двигателя, где головка топлива будет обеспечивать положительную силу давления во всей системе. В случае утечки топливо будет просачиваться, а не попадание воздуха в топливную систему. Если ваш бак находится рядом или ниже вашего двигателя, то любые утечки, которые создают воздух, могут быть втянуты в систему, когда двигатель остановлен. Небольшой коллекторный бак будет достаточным для обеспечения положительного давления, но также должен быть выпущен на свежий воздух снаружи, чтобы обеспечить подачу в топливную систему двигателя.

Отметим, что для качественной работы такого чипованного силового агрегата необходимо удалить катализаторы или поставить их обманки. Следует помнить о том, что чип тюнинг дизельного двигателя должен выполнять исключительно опытный специалист, который знает, какая компрессия должна быть в моторе.

Требования к агрегатам и узлам системы питания

Топливный бак может быть изготовлен из различных материалов, включая, но не ограничиваясь. Мягкая сталь: внутренняя и наружная окраска с системой окраски для защиты от коррозии. Пластик: обычно прозрачный, чтобы можно было видеть уровень топлива и предлагать меньше конденсации и никакого риска образования ржавчины. Тяжелые цистерны: гибкие и идеально подходят для временных танков, чтобы выдержать долгий путь. Нержавеющая сталь: прочная и коррозионностойкая. . Ваш двигатель будет вибрировать относительно вашей лодки, поэтому логично, что топливная система, состоящая полностью из сплошной трубы, будет разрушаться.

В настоящее время существуют различные программы увеличения мощности силового агрегата путем перепрограммирования его блока управления. В данном случае имеется возможность как легкого тюнинга, так и кардинальное увеличение мощности.

Работа силовой установки внутреннего сгорания основана на процессе преобразования энергии, выделяемой при горении специальной смеси, в механическое действие. Но чтоб этот процесс происходил правильно, требуется тщательная ее подготовка и подача ее в цилиндры. И это в силовом агрегате выполняет топливная система.

Профилактика топливной системы дизельного двигателя

Секция трубопровода между баком и двигателем должна быть гибкой, такой как специальный топливный шланг с защитной сеткой. Это обычно размещается рядом с двигателем между вашим водоотделителем и подъемным насосом, позволяя остальной части топливной магистрали быть изготовленной из сплошной трубы и надежно прикрепленной к вашему судну.

Прочный трубопровод может быть изготовлен из любой толстослойной меди до нержавеющей стали. Все уплотнительные соединения должны быть металл-металл. В большинстве систем имеется отдельная водяная ловушка, поддерживаемая между топливным баком и механическим или электрическим топливным подъемным насосом для того, чтобы вода могла оседать из топлива и сливаться с него регулярно. Топливо проходит через внутренние проходы, которые позволяют воде и мусору оседать.

В задачу этой системы входит подача топлива (одного из компонентов смеси) и смешивание его с воздухом, в результате чего и образуется горючая смесь, перед тем, как все это попадет в цилиндр.

Насос подкачки

Насос для подкачки и заливки топлива служит непосредственно для подкачки солярки в топливные баки.

Насос подкачки на МТЗ-80

Основное назначение насоса подкачки дизельного топлива состоит в том, чтобы преодолевать сопротивления имеющихся внутри него фильтров. Он также осуществляет равномерное и бесперебойное регулирование подачи дизельного топлива к главному насосу агрегата. Таким образом, насос для подкачки топлива нагнетает солярку из топливного бака трактора к насосу подачи топлива.

Устройство насоса подкачки

Насос поршневого типа прикрепляется к чугунному либо стальному каркасу топливного насоса. Здесь встроен поршень из высококачественного металла. Данный элемент приводится в работу специальным толкателем, произведенным, как правило, из стали. После этого стержень попадает во втулку. Помимо перечисленных всех выше составных частей, подкачивающий насос имеет в своем устройстве следующие составные части:

  • рукоятка со специально встроенным поршнем,
  • клапан со своей несущей пружиной,
  • прокладка с уплотнительным кольцом,
  • пробка, шайба и некоторые другие, более мелкие детали агрегата.

Подкачивающий насос отвечает за постоянную подачу дизеля в механизм. Для этого толкатель спадает с эксцентрика кулачкового вала.
