АКБ (Аккумуляторная батарея)

Устройство и принцип работы

Батареей называют устройство, которое преобразует энергию химических реакций в электрическую. Хотя термин «батарея» и обозначает сборку из двух или более гальванических элементов, способных к такому преобразованию, в широком смысле он применяется и к единичному элементу такого типа.

Каждый такая ячейка имеет катод (положительный электрод) и анод (отрицательный). Эти электроды разделены электролитом, обеспечивающим обмен ионами между ними. Электродные материалы и состав электролита подбираются таким образом, чтобы обеспечить достаточную электродвижущую силу между клеммами батареи.

Поскольку электроды содержат ограниченный потенциал химической энергии, батарея во время работы будет истощена. Тип гальванических элементов, который приспособлен для пополнения после частичного или полного разряда, называется аккумуляторами. Сборка из таких соединённых между собой ячеек — аккумуляторной батареей. Работа АКБ предполагает циклическую смену двух состояний:

  • Зарядка — батарея работает в качестве приёмника электроэнергии, внутри ячеек электрическая энергия реализуется в химические изменения.
  • Разрядка — устройство функционирует как источник электрического тока благодаря преобразованию энергии химических реакций в электрическую.

Назначение автомобильного аккумулятора

Что касается автомобиля, здесь АКБ играет решающую роль при запуске двигателя (питание стартера). К тому же от него работают все электроприборы (такие, как фары), когда мотор выключен, и генератор не работает. И даже когда работает, накопитель выступает «помощником» в случаях, если нагрузка слишком большая — например, в «пробке», когда энергии генератора не очень много.

Для авто применяются различные виды АКБ, среди них:

  • свинцово-кислотные — иногда называются просто кислотными, применяются чаще всего;
  • железо-никелевые — на втором месте по частоте использования;
  • никель-кадмиевые;
  • серебряно-цинковые — в современных моделях практически не применяются, так как быстро изнашиваются и при этом имеют высокую себестоимость.

Принцип работы кислотного аккумулятора основан на чистой серной кислоте, разбавленной дистиллированной водой для достижения необходимой плотности. Ею залиты пакеты из положительно и отрицательно заряженных свинцовых пластин. Пластины разделены диэлектрическим материалом. Каждая пара параллельно соединенных пластинок являет собой источник тока. Все пластины объединены в модули (банки). Как правило, модулей шесть, и они соединены между собой. Оболочка батареи сделана из устойчивого к агрессивной среде материала.

Когда эта конструкция в действии, пластинки под влиянием серной кислоты выделяют сульфат свинца, и в результате образуется электрическая энергия. Также выделяется вода, и поэтому концентрация электролита становится менее плотной. Во время зарядки АКБ процесс осуществляется в обратном порядке, свинец снова обретает металлическую форму, электролит становится более концентрированным.

Устройство щелочного аккумулятора аналогично кислотному, но используются другие химические элементы, в том числе самого корпуса контейнера. Практически во всех российских машинах установлены щелочные аккумуляторы, так как они отличаются низкой стоимостью и высокой надежностью.

Таким образом, устройство аккумулятора автомобиля основано на следующих принципах:

  • переход электроэнергии в химическую (когда заряжается);
  • переход химической энергии в электрическую (когда он разряжается).

Определенные типы АКБ требуют регулярного обслуживания, то есть контроля уровня электролита. Чтобы обслужить такую батарею, нужно иметь навыки автомобильного мастера или обращаться в сервис.

Однако в последнее время появилось понятие необслуживаемого аккумулятора автомобиля. Это не означает, что его не нужно заряжать. Просто он не требует операций по проверке и доливке электролита. Но помните, что у некоторых из них (типа Ca/Ca, где электроды сделаны из сплава свинца с кальцием) есть недостаток — при сильной разрядке они ощутимо теряют емкость, и несколько таких случаев приводят к непригодности необслуживаемого АКБ к дальнейшему использованию.

Разобрав устройство автомобильного аккумулятора, перейдем к работе Li-ion аккумулятора.

Виды аккумуляторов

Классификация АКБ по составу активного вещества

Свинцовые пластины, используемые в старых аккумуляторах перестали устраивать потребителей. Таким образом, возникала необходимость по улучшению качества работы АКБ. Сначала добавили сурьму к свинцу, что позволило заметно продлить срок эксплуатации батареи. На следующем этапе – уменьшили процентное содержания сурьмы до оптимальной концентрации. Такой подход привел к созданию малообслуживаемых аккумуляторов, характерной чертой которых является более редкий процесс долива воды.

При использовании металлического кальция для покрытия пластин появились кальциевые энергосберегающие источники. В предыдущих моделях потери воды из-за электролиза на 12 вольт нуждались в постоянном доливе, а кальций позволил повысить этот порог до 16 вольт. Так появилась возможность в производстве необслуживаемых аккумуляторов и использовать герметичный, неразборной корпус.

Виды АКБ

  • Сурьмянистые батареи. Этот вид относится к классике из-за повышенного состава сурьмы, которая ускоряет процесс электролиза.
  • АКБ со свинцом. В малосурьмянистых АКБ материалом для пластин служит свинец с небольшой примесью сурьмы. В них степень саморазряда значительно меньше, чем в сурьмянистых АКБ.
  • Калициевые источники. При производстве кальциевых источников свинцовые пластины легированы до 0,1% кальцием. Они могут иметь различные заряды, как отрицательный, так и положительный.
  • Гибридные источники энергии вытесняют кальциевые. При их производстве, две объединенные основные технологии имеют конструктивные отличия: одна, когда пластины формируются из сплава свинца и сурьмы, положительные электроды, а другая – когда пластины формируются из сплава свинца и кальция, отрицательные электроды.
  • EFB является улучшенной жидкозаполненной батареей. Свинцовые пластины в ЕФБ аккумуляторах в два раза толще, чем у обычных, вследствие чего увеличивается их ёмкость. Каждая платина закрыта в пакет из специальной ткани, который наполнен жидким сернокислотным электролитом.
  • В гелевых аккумуляторах применяется гелеобразный электролит. Суть такой технологии в том, что она позволяет снизить текучесть электролита, который содержит агрессивную серную кислоту.
  • В литиевых АКБ используется жидкий электролит, представляющий собой раствор фторсодержащих солей лития в смеси эфиров угольной кислоты.
  • AGM имеет отличительную особенность в электролите, где с помощью специальной технологии между пластинами вставляются стекловолоконные микропористые прокладки.
  • Во всех щелочных батареях применяется растворенная в воде щёлочь.

Классификация батарей по типу электролита

Электролиты бывают кислотными и щелочными.

Щелочные растворы применяются в заправке аккумуляторных батарей. Щелочные аккумуляторные жидкости этот такие жидкости, которые проявляют большую активность по отношению к металлам и кислотам. При реакциях с кислотами образуются соль и вода. Растворы щелочей подвергаются гидролизу. Химические свойства позволяют использовать этот тип электропроводящей жидкости для накопления электрической энергии в аккумуляторе.

Кислотные смеси с дистиллированной водой применяются в основном в автомобильных аккумуляторах. Составы этого типа легко можно приобрести в специализированных магазинах либо, при желании, приготовить самостоятельно на дому. На заводе процесс изготовления таких смесей осуществляется в масштабном производстве по ГОСТу. В домашней обстановке его приготовление так же возможно при соблюдении обязательных пропорций и правил техники безопасности. Для этого нужно смешать кислоту с дистиллированной водой.

Основные характеристики АКБ

Ёмкость

Данная характеристика обозначает способность батареи отдавать электроэнергию. Расчёт этого значения выполняется умножением показателей силы тока и времени. Единица измерения А/ч. Ёмкость батареи имеет зависимость от конструктивных особенностей (материал, взятый при производстве электродов и сепараторов, их качество, размер и пр.), кроме того от особенностей рабочего раствора (температурный показатель и значение плотности, объем заряженности и режим разряда). Показатель ёмкости существенно понижается при низкой температуре и небольшой плотности рабочей смеси.

Номинальная ёмкость выражает кол-во отдаваемой электрической энергии. Данное значение замеряется при соблюдении следующих условий:

  1. АКБ должна быть заряжена на 100%.
  2. Значение тока равняется 1/20 ёмкости при беспрерывном разряде в течение 20ч.
  3. Электролит должен иметь температуру 25C.
  4. Значение напряжения на выходе должно быть не менее 10,5В.

Ток холодной прокрутки (ТХП)

Данная характеристика необходима для определения пусковых свойств батареи при низкой температуре. Оно измеряется при минус 18C с полностью заряженной батарей.

Показатель ТХП не должен снижааться за отметку заданного показателя в течение установленного кол-во времени. Чем больше показатель ТХП, тем проще будет заводиться мотор в зимний период.

Коэффициент заряда (КЗ)

При заряде батареи необходим значительный объем энергии. Он гораздо больше объема, который АКБ отдает. Это связано с потерями в процессе нагрева и сопутствующими химреакциями.

Для полного заряда батареи необходимо 105-110%% электрической энергии, взятой с АКБ.

Напряжение гальванических элементов

Это напряжение между плюсовыми и минусовыми отводами гальванических элементов. На показатель влияет концентрация, а также температура кислоты в рабочей смеси.

У стандартной батареи любой гальванический элемент имеет показатель 2В.

Номинальное напряжение (НН) и напряжение на выводе

В соответствии с действующими стандартами показатель НН одного элемента АКБ равняется 2В. Поскольку элементы соединены последовательным способом, общий показатель напряжения равняется сумме значений всех значений. Отсюда получается общее напряжение батареи 12В.

Напряжение на выводе — показатель напряжения, которое измеряется на отводах полюсов АКБ.

Маркировка АКБ

Напряжение газовыделения

Показатель напряжения заряда, превышение которого провоцирует выделение газа. Данный показатель связан с температурным значением. Для любого элемента он равняется 2,4В. Значит, вся АКБ имеет показатель 14,4В.

Превышение данного показателя ведет к разложению дистиллята, содержащегося в рабочем растворе. Это способствует образованию водорода и кислорода, а при их смешении образуется взрывоопасный газ.

Напряжение холостого хода (НХХ)

НХХ также называют напряжением покоя – это напряжение на отводах при отсутствии нагрузки. После заряда/разряда аккумулятора НХХ меняет показатель.

Потеря воды

При показателе напряжения выше 14,4В дистиллят электролита аккумулятора быстро разлагается и улетучивается. Скорость данного процесса зависит от температурного режима.

Показатель уровня рабочего раствора понижается, процент содержания кислоты возрастает, а период службы АКБ становится меньше. Из-за этого увеличивается вероятность образования искры, что может спровоцировать взрыв батареи.

Отвод газа

Для отвода газов, образованных при химреакциях, в батарее имеется газоотвод. Это обеспечивает направленный отвод газа в определенное место. Вывод газа осуществляется с разных сторон (плюс/минус) — это зависит от места его нахождения в батарее. В некоторых модификациях АКБ предусмотрено 2 отверстия для отвода газа — на обеих сторонах вывода.

Саморазряд

Процесс, вызванный химреакциями, происходящими внутри батареи. Он происходит даже если к аккумулятору нет подключений внешних потребителей. Показатель зависит от температурного режима и технологических процессов, применяемых при производстве батареи.

Для сведения значения к минимуму в производстве электродов не используют сурьму для сплава со свинцом, заменяя ее кальцием. Это гарантирует наименьшее значение саморазряда в ходе старения. В соответствии с установленными нормативами саморазряд АКБ равен ориентировочно 3% в месяц (0.1% в день).

АКБ в системе автомобиля

По каким технологиям изготавливают

Стремление улучшить работу свинцово-кислотных аккумуляторов привело к созданию новых технологий производства элементов. В первую очередь, это замена легирующей добавки. Вместо сурьмы сейчас широко применяется кальций. Его добавка придает свинцовым пластинам повышенную прочность, в результате появилась возможность сделать их более тонкими без потери жесткости конструкции. В электрохимических реакциях кальций не участвует. Кальциевые батареи имеют и другое достоинство – пониженная склонность к газообразованию при зарядке. Такой аккумулятор не склонен к «кипению». Это кардинально снижает расход воды во время эксплуатации. Также за последние годы популярность завоевали батареи в необслуживаемом исполнении.

Тематическое видео: Революционная твердотельная батарея от Toyota

Технология GEL

В этих аккумуляторах электролит загущен до состояния геля специальными добавками. Главное достоинство батареи – необслуживаемое исполнение и практическая невозможность пролива электролита. Даже при небольших повреждениях корпуса гель не вытечет. Также созданы условия для рекомбинации газов в толще электролита. Водород и кислород, даже если они образуются при зарядке, не улетучиваются, а реагируют в толще геля с образованием воды. Малая часть газов, не поучаствовавшая в рекомбинации, улетучивается в пространство над электролитом. Когда давление достигает определенного предела, оно сбрасывается в атмосферу через специальный клапан. Другим плюсом является возможность эксплуатации почти в любом положении. Электрохимические реакции в таком элементе не отличаются от реакций в обычном аккумуляторе, принцип работы гелевой батареи абсолютно такой же, поэтому ЭДС одного элемента составляет те же 2,1 вольта.

Главный минус АКБ с загущенным электролитом – пониженная динамика электрохимических реакций. Результатом этого становится пониженная токоотдача, которая не позволяет применять гелевые АКБ в качестве автомобильных стартерных. Зато такие батареи используют в качестве тяговых аккумуляторов, буферных элементов и в качестве источников питания, не требующих сервиса, на удаленных объектах (устройства телемеханики, ретрансляторы связи и т.п).


Необслуживаемый гелевый аккумулятор.

Более подробно в статье: Гелевый аккумулятор для автомобиля — плюсы и минусы

Технология AGM

Эта технология позволяет в полной мере использовать преимущества пластин, легированных кальцием. Тонкие пластины собирают в компактный пакет, а чтобы избежать короткого замыкания, между ними прокладывают сепаратор-разделитель, как показано на рисунке в разрезе.


Устройство батареи АГМ.

Он изготовлен из волокнистого материала (обычно, стекловолокна). Пространство между волокнами заполнено электролитом, который удерживается внутри сепаратора капиллярными силами, поэтому свободной жидкости в такой батарее тоже нет. Часть межволоконного пространства оставлена незаполненным – небольшое количество газов, которое все же образуется во время эксплуатации, рекомбинирует в этих пустотах.

Достоинством технологии AGM является наличие электролита в связанном, но в жидком виде. На динамику реакций ничего не влияет, такие АКБ обладают хорошим током холодной прокрутки. Для использования в автомобилях эти батареи подходят как нельзя лучше, а необслуживаемое исполнение удешевляет эксплуатацию.

Технология EFB

Строение аккумуляторов, изготовленных по данной технологии, является промежуточным между традиционными батареями и AGM. Пластины (обычно, каждая положительная) такой АКБ помещены в сетчатый сепаратор, который позволяет расположить электроды более компактно без риска короткого замыкания. Внутри корпуса находится электролит в свободном виде, но часть его абсорбируется сеткой разделителя, которая позволяет держать пластины постоянно смоченными раствором серной кислоты.

Кроме того, сепаратор снижает вымывание обмазки пластин и удерживает ее от осыпания, что положительно сказывается на сроке службы АКБ, увеличивая количество возможных циклов. Такие батареи обладают многими достоинствами аккумуляторов AGM, но их производство значительно дешевле.


Устройство аккумулятора EFB.

Несмотря на развитие литий-ионных технологий, кислотно-свинцовые батареи еще долго будут занимать свои ниши в сфере автономных источников питания. Предпосылками к этому служат их дешевизна, конструкция, отработанная десятилетиями, относительно долгий срок службы при эксплуатации в соответствующих условиях.

Советы по эксплуатации и обслуживанию АКБ

Чтобы аккумулятор проработал как можно дольше, нужно уделять ему совсем немного внимания. Вот несколько советов по эксплуатации автомобильного АКБ.

Глубокий разряд – враг батареи. Каждый раз, когда аккумулятор разряжается «в ноль», происходит необратимая сульфатация электродов, особенно от этого страдают кальциевые батареи. Периодически желательно полностью заряжать бат специальным зарядным устройством и ни в коем случае не допускать полной разрядки.
Второй враг – вибрация. От сильной тряски и регулярных ударов с пластин осыпается активный слой. AGM аккумуляторы меньше от этого страдают, жидкостные – больше.
Клеммы аккумулятора склонны к окислению, что ухудшает контакт

Периодически нужно обращать внимание на состояние клемм и при необходимости очищать их от окислов.
Обращайте внимание на корпус батареи. Грязь, масло, влага способствуют утечке тока и саморазряду.
Неполадки в электросети могут вывести из строя и батарею

Особенно проблемы со стартером и генератором – смежными элементами.
Вздутый корпус со следами электролита говорит о том, что пора покупать новый АКБ. Поврежденным аккумулятором пользоваться нельзя!

Особенности конструкций

Аккумуляторные батареи могут существенно отличаться друг от друга. К особенностям конструкции АКБ можно отнести:

  1. Размер аккумулятора.
  2. Состав металлического сплава пластин.
  3. Вид электролита.
  4. Расположение электрических выводов на корпусе.

От размера пластин и количества электролита в каждой банке будет зависеть ёмкость АКБ, поэтому изделия, устанавливаемые для запуска дизельных установок грузовых автомобилей, могут в несколько раз превышать по массе и объёму батареи для легковых авто.

От вида свинцового сплава будет зависеть внутреннее электрическое сопротивление батареи и устойчивость элемента к воздействию агрессивной среды. Также состав металла будет влиять на интенсивность испарения влаги, поэтому для необслуживаемых моделей пластины изготавливаются из легированного кальцием свинца.

От вида электролита, применяемого в банках аккумулятора, также зависит большое количество параметров батареи. Жидкий раствор замерзает при низких температурах воздуха, а при кипении приводит к испарению воды, поэтому замена его на гель позволяет существенно увеличить ресурс изделий. Гелевые аккумуляторы значительно лучше переносят глубокий разряд, что позволяет использовать их не только в качестве пусковых устройств, но и для питания силовых электрических установок.

Аккумуляторы могут отличаться и по расположению клемм на корпусе. Этот параметр следует обязательно учитывать при подборе новой АКБ, иначе потребуется удлинять плюсовой провод автомобиля, подключаемый к источнику питания.

История появления аккумулятора

Давно было замечено, что если две заизолированные пластины погрузить в кислотный или щелочной раствор, то на них возникнет разность потенциалов или напряжение. Самый первый прообраз современного аккумулятора представлял собой две пластины – медную и цинковую, погруженные в электролит. Он работал довольно непродолжительное время из-за того, что цинковая пластина со временем растворялась в растворе и отдача электроэнергии была совсем небольшой.

Свойства современных аккумуляторов

Современные аккумуляторы значительно усовершенствованы. Они более энергоемки и малогабаритны, продолжительность их работы стала во много раз больше, а также они приобрели возможность восстанавливать заряд (перезаряжаться), но общий принцип работы остался прежним и основан на электрохимической реакции свинца и диоксида свинца в серной кислоте. Согласно классической версии энергия является производной от взаимодействия оксида свинца с серной кислотой до сульфата. При этом в случае разряда на аноде происходят реакции восстановления диоксида свинца, а на катоде реакции окисления свинца. В случае заряда аккумулятора происходят обратные реакции, к которым на конечной стадии добавляется процесс электролиза воды. В результате возле положительного электрода выделяется кислород, а возле отрицательного – водород.

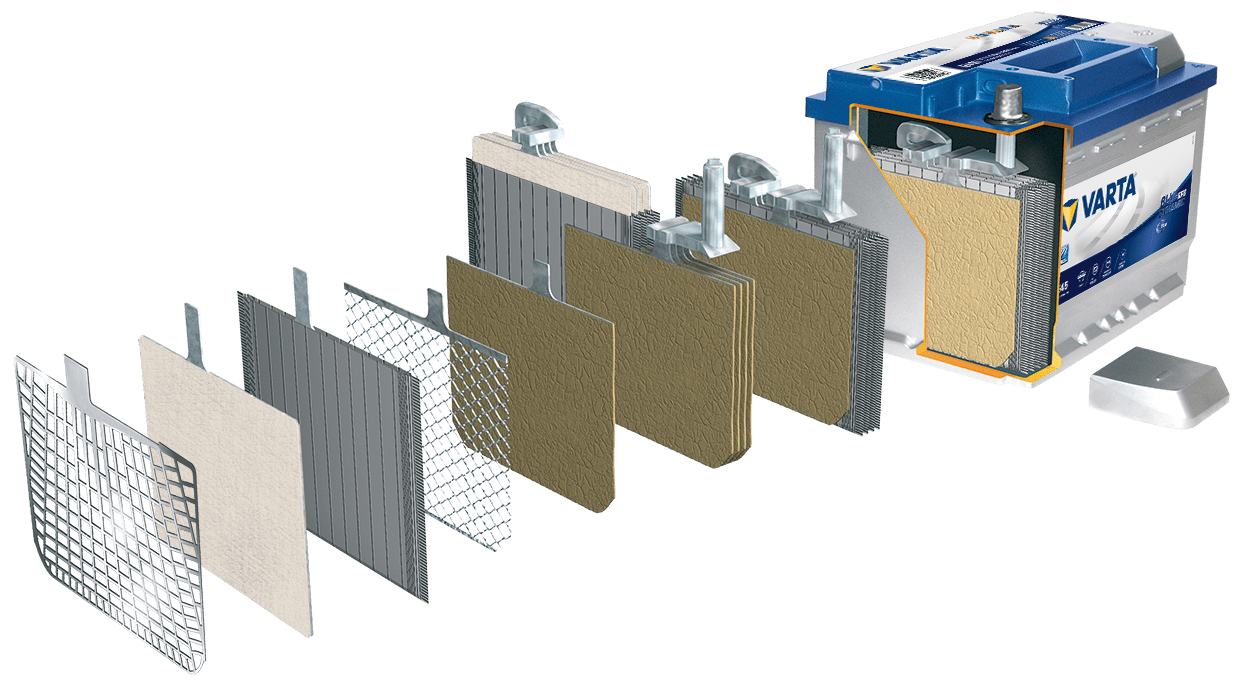

Элементы конструкции аккумулятора

Корпус

Немаловажную роль в устройстве автомобильного аккумулятора выполняет его корпус, удерживающий все отдельные элементы и объединяющий их в единое целое. Поскольку аккумулятор состоит из нескольких вырабатывающих электроэнергию элементов, то правильнее его называть аккумуляторной батареей. Так двенадцативольтная аккумуляторная батарея состоит из 6-ти элементов, поэтому ее корпус содержит 6 секций (банок). К материалу, из которого делается корпус, предъявляются достаточно высокие требования. Прежде всего он должен быть кислотоустойчив, достаточно прочен, а кроме того, он должен быть устойчив к воздействию широкого диапазона температур. Как правило, он изготавливается из полипропилена, а состоит из основания, в котором располагаются все секции и крышки с пробками.

Пакеты пластин

В секции корпуса устанавливаются пакеты пластин, состоящие из нескольких соединенных параллельно пластин с чередующейся полярностью и называющиеся также гальваническими элементами.

Такое строение позволяет увеличить емкость аккумулятора, так как в итоге увеличивается контактирующая поверхность. Увеличение поверхности соприкосновения также приводит и к уменьшению внутреннего сопротивления, что способствует увеличению максимально отдаваемого аккумулятором тока.

Сами пластины состоят из свинца ячеистой структуры. В эти ячейки путем намазывания наносится активная масса, в которой и происходят все химические реакции. Для предотвращения замыкания между пластинами помещаются сепараторы, изготовленные из электролитически проницаемого пластика. Вся эта конструкция из пластин и сепараторов собрана в пакет и для предотвращения преждевременного разрушения в процессе эксплуатации стянута бандажом. Выводы пластин соединены попарно токосборниками, которые и подводят энергию к выводным борнам. К борнам затем подключаются клеммы автомобиля.

В процессе эксплуатации аккумулятора в результате реакций образуются побочные продукты окисления свинца, а также с пластин может осыпаться активная масса. Поэтому пакеты пластин устанавливают не на самое дно корпуса, а немного выше. В результате образуется шламовый промежуток, в котором и скапливаются все осыпавшиеся с пластин вещества. Если бы его не было, то шлам бы замкнул нижние части.

Колодийчук Андрей, специально для ByCars.ru

Конструкция автомобильного аккумулятора

С точки зрения конструкции АКБ автомобиля представляет собой набор элементов, электрически соединенных друг с другом и закрытых в отдельных ячейках внутри корпуса. Крайние ячейки имеют так называемые “полюсные наконечники”. Это выводы в форме усеченных конусов, которые чаще всего имеют одинаковую высоту, но различный диаметр. Впрочем, их размеры не всегда соответствуют заданным параметрам, это необязательное требование для автомобильных АКБ.

Один из выводов аккумулятора имеет положительный знак (+), а другой отрицательный (-). Они используются для подключения аккумулятора к электрической цепи авто. Подключение к машине происходит с помощью проводов, имеющих с одной стороны специальную клемму (зажим). Их нужно просто надеть и зажать на полюсных выводах АКБ.

В конструкции аккумулятора можно выделить несколько основных элементов, из которых он состоит:

  1. Корпус АКБ;
  2. Ячейка;
  3. Сепаратор;
  4. Решетка;
  5. Положительная и отрицательная пластина;
  6. Электролит.

Ниже постараемся кратко описать каждый из них.

Корпус аккумуляторной батареи – это блок, используемый для установки и герметичного размещения в нем пластин. Изготавливают его из кислотостойкого материала, чаще всего полипропилена или эбонита.

Ячейка – это набор соединенных между собой положительных или отрицательных пластин, разделенных сепараторами. Плюсовые и минусовые пластины сгруппированы в отдельные ячейки. Каждое из них вырабатывает напряжение 2,13 вольт.

Наиболее распространенные АКБ, которые используются в машинах, характеризуются напряжением порядка 12 В. Для того, чтобы аккумулятор соответствовал этому требованию, необходимо последовательно подключить определенное количество этих ячеек. Так, например, 3 параллельно соединенных друг с другом элемента будут давать напряжение 6 вольт. При подключении 6 таких ячеек мы получим приблизительное напряжение аккумулятора в 12 В.

Сепаратор – это элемент, предотвращающий контакт между минусовыми и положительными пластинами. В противном случае может произойти короткое замыкание. Поверхность сепаратора пористая, сделано это для того, чтобы поток тока протекал с наименьшим сопротивлением.

Решетка – как для положительных, так и отрицательных пластинок выполняет одну и ту же роль, а именно структурного каркаса и проводника электрического тока. Чтобы максимально использовать доступную энергию и в то же время уменьшить общую массу АКБ, в современные батареи устанавливают очень тонкие решетки.

Положительные / отрицательные пластины. Плюсовая пластина после зарядки становится коричневой, тогда как минусовая – серой. Эти элементы, погруженные в раствор, вызывают химическую реакцию, результатом которой является электричество.

Электролит. В большинстве автомобилей используются свинцово-кислотные аккумуляторы. В качестве электролита в таких АКБ применяют раствор серной кислоты. Положительные и отрицательные свинцовые элементы погружаются в серный раствор, называемый электролитом. Он осуществляет активацию активного материала пластины и проводит между ними ток.

Нами была рассмотрена упрощенная конструкция автомобильной батареи. В зависимости от производителя могут встречаться некоторые незначительные различия в устройстве, но обычно именно они определяют качество, долговечность и условия эксплуатации аккумулятора. Разобравшись с вопросом, что такое АКБ в машине и из чего состоит, стоит рассказать о том, как правильно батарея должна устанавливаться и обслуживаться.

Подробнее об устройстве АКБ, принципе работы, маркировках автомобильных аккумуляторов и как подобрать батарею для автомобиля можете узнать, просмотрев следующее видео:

Характеристики

Чтобы определить, какие аккумуляторы подходят для автомобилей вашего типа, вам придётся оценить ряд характеристик. Прежде чем выбирать по отзывам и по марке, определитесь с теми параметрами, которые нужны для вашего авто.

Аккумуляторы на легковой и грузовой автомобиль характеризуются следующими характеристиками:

Номинальная ёмкость – это способность устройства при работе непрерывно отдавать энергию на протяжении 20 часов. Для её определения батарею непрерывно разряжают при температуре 250С – эта характеристика указывают на этикетке батареи.

Резервная ёмкость – это способность батареи непрерывно давать питание при неработающем генераторе.

Пусковая мощность – это максимальное значение выходной мощности, которую способна давать батарея на протяжении тридцати секунд при температуре -180С. В европейской классификации интервал времени составляет не тридцать, а десять секунд.

Полярность – расположение клемм на корпусе батареи

Учитывая, что силовые кабели автомобиля бывают короткими, важно, какие клеммы для него вы выберете.
Масса прибора.
Габаритные размеры.

Если у вас дизельный автомобиль, это чуть ли не ключевой критерий при выборе нового источника питания

Оценив характеристики, вы первоначально определяете, какой АКБ подойдёт для вашего авто, и от каких вариантов стоит заведомо отказаться. После этого выберите лучший аккумулятор для своего автомобиля среди тех, характеристики которых вам подошли.

Области применения

Аккумуляторы используют фактически во всех сферах. Рассматривая области использования с привязкой по типу аккумуляторной батареи, выстраивается следующая классификация:

  • литий-ионный: транспорт, солнечные электростанции, резервные источники питания, телекоммуникации,powerbank-и, электромобили, строительный инструмент;
  • никель-солевые: телекоммуникации, альтернативная энергетика, автомобильный, железнодорожный транспорт, системы накопления энергии;
  • никель-цинковый: фотоаппараты, игрушки, часы, мелкие бытовые приборы, техника;
  • свинцово-кислотные: бытовая техника, источники бесперебойного питания, транспорт, промышленность;
  • никель-металлогидридные: дефибрилляторы, электромобили, осветительные приборы, радиоаппаратура.

Виды аккумуляторов

В попытке улучшить характеристики автомобильных аккумуляторов инженеры перепробовали множество способов. В итоге сегодня мы имеем различные типы АКБ, которые различаются по химическому составу активных компонентов и конструкции.

Классификация по составу активного вещества

В первых аккумуляторах использовались свинцовые пластины, однако такая конструкция довольно быстро перестала устраивать инженеров и потребителей: тяжелая, малоэффективная, недолговечная.

  1. Первым улучшением стало добавление сурьмы к свинцу, что серьезно продлило срок службы батареи.
  2. Следующий этап – уменьшение процентного содержания сурьмы до оптимальной концентрации. Такой подход позволил создать малообслуживаемые аккумуляторы: в них уже намного реже требовался долив воды.
  3. Затем для покрытия пластин начал использоваться металлический кальций – так появились кальциевые АКБ (они же Са-Са). Кальций серьезно изменил параметры эксплуатации батарей: в прежних моделях потери воды из-за электролиза на 12 В требовали постоянного долива, а кальциевые лигатуры позволили повысить этот порог до 16 В. Благодаря этому появилась возможность делать необслуживаемые аккумуляторы в полностью герметичном, неразборном корпусе.

Классификация по типу электролита

Обычная жидкостная технология, при которой в аккумулятор заливался раствор кислоты и воды, вызывала много нареканий. Например, чувствительность к наклонам и вибрации. Необходимость обслуживать аккумулятор тоже не добавляла удовольствия от его эксплуатации. В общем, этой технологии было, куда расти.

На смену пришла AGM технология. В AGM аккумуляторе электролит «связывается» волокнистыми прослойками-сепараторами. Таким образом аккумулятор получает дополнительные преимущества: сепараторы сжимают активный слой и не дают ему отставать от пластин, имеют большую проводимость, чем жидкость и способствуют выдаче более мощного тока.

Цикл заряда батареи

Для начала зарядки от клемм аккумулятора необходимо отключить нагрузку. На свободные клеммы батареи подаётся постоянный ток со значением напряжения большим, чем выходное напряжение заряжаемого устройства. При осуществлении зарядки следует строго соблюдать полярность, то есть должны совпадать положительные и отрицательные контакты батареи и зарядного устройства

Важно учитывать, что устройство для зарядки необходимо выбирать с большей мощностью, чем сам аккумулятор, для того, чтобы преодолевать сопротивление оставшейся в нём энергии и производить электрический ток с направлением, противоположным току разряда. В результате обратимые химические реакции, протекающие в АКБ, поменяют своё направление

Рекомендуем: Популярные модели и рейтинг современных марок аккумуляторов

Для рассмотрения примера можно взять также никель-кадмиевую батарею. В реакцию вступают гидроксиды кадмия и никеля, образовавшиеся при цикле разряда. Продуктами этой реакции будут оксид-гидроксид никеля, вода и восстановленный кадмий.

Из всего вышесказанного следует, что во время рабочего цикла меняется только химический состав электродов. Электролит лишь создаёт требуемую для протекания реакций среду. С течением времени он может испаряться, что не самым лучшим образом скажется на продолжительности работы батареи. Рассмотренный принцип работы верен для любого типа аккумуляторов, будет изменяться только химический состав электродов и электролита.

Устройство электродов

В качестве примера можно использовать свинцово-кислотную батарею. Каждая ячейка такого аккумулятора содержит пару электродов и разделительные пластины, которые изготовляются из пористого материала, не вступающего в химическое взаимодействие с кислотой. Такие пластины призваны препятствовать короткому замыканию погруженных в электролит электродов, и называются сепараторами.

Рекомендуем: Ремонт, восстановление и реставрация аккумулятора ноутбука

Электроды в таких аккумуляторах выполняются в виде плоских свинцовых решёток. В ячейки таких решёток запрессовывается порошкообразная двуокись свинца (в пластинах-анодах) и металлический свинец в порошковой форме (в пластинах-катодах). Применение порошков обусловлено стремлением увеличить площадь поверхности раздела на границе электролит — электрод, что значительно повышает ёмкость такого источника тока.

Имеются экспериментальные образцы аккумуляторов, в которых свинцовые решётки замешены электродами, состоящими из сплетённых нитей углеволокна, которые покрываются тончайшим свинцовым напылением. Такая технология позволяет использовать значительно меньше свинца за счёт распределения его по большой площади, что делает аккумуляторную батарею не только миниатюрнее и легче, но и повышает её эффективность. КПД выше, чем у традиционных, а время зарядки сильно снижено.

Принцип работы

Основные процессы, проходящие внутри, скрыты от глаз автомобилистов. Даже не все автовладельцы знают принцип работы у аккумулятора легкового автомобиля. Однако даже при наличии школьных знаний химии можно понять суть проходящих внутри манипуляций как все работает.

Во время зарядки на отрицательном электроде идёт простая химическая реакция, во время которой высвобождаются два электрода, и из иона кислотного остатка плюс атом свинца образуется сульфид свинца. На положительном электроде два высвободившихся электрона добавляются к оксиду свинца, ионам водорода и ионам кислотного остатка. В результате формируются вода и сульфид свинца. Принцип основной работы вашего автомобильного аккумулятора подразумевает, что при разрядке идут обратные процессы.

Накопление заряда может происходить как от генератора, так и от внешнего источника. Саморазряд происходит постепенно. Необходимо учитывать, что при понижении окружающей температуры химические процессы существенно замедляются. Электролит в разряженном состоянии на морозе может даже замёрзнуть, поэтому не стоит доводить АКБ зимой до глубокой разрядки.
