Как самому отрегулировать клапана на двигателе

Общий алгоритм установки зазоров

Для начала следует внимательно изучить Инструкцию по эксплуатации мотоблока. В ней нужно найти два момента:

Первый. Рекомендуемую производителем двигателя, правильную величину зазоров. У разных моделей ДВС они отличаются. При этом могут быть одинаковыми или разными для впускного и выпускного клапанов.

Например, нормой может быть 0,1-0,15 мм для обоих клапанов. Или 0,15 для впускного и 0,20 для выпускного. На выпускных может быть рекомендован больший зазор, так как они сильнее нагреваются от выхлопов и больше подвержены тепловому расширению.

Второй. Далее в Инструкции надо найти информацию о том, как установить третий такт сжатия, в положении которого регулируются зазоры. Для этого на маховике и цилиндре большинства двигателей есть риски. Маховик вращают до их совпадения.

Если нет рисок, в инструкции ничего не сказано, то третий такт сжатия для регулировки находят следующим способом:

  1. Снять крышку клапанов.
  2. Выкрутить свечу (на бензиновых ДВС).
  3. Медленно вращать маховик. При этом надо следить за клапанами. Должно произойти следующее:
    1. Открылся и закрылся выпускной клапан.
    2. Открылся и закрылся впускной клапан.
    3. После того, как впускной полностью закрылся, маховик медленно провернуть еще на четверть или половину оборота. При этом поршень должен быть на подходе к ВМТ или строго в ВМТ, быть на такте сжатия, но ещё не уходить вниз.
    4. Положение поршня контролируется щупом через свечное отверстие.
  4. Именно в этот момент (начало 3 такта, поршень в ВМТ), а оба клапана закрыты и между ними и коромыслами появляются зазоры, которые надо регулировать.

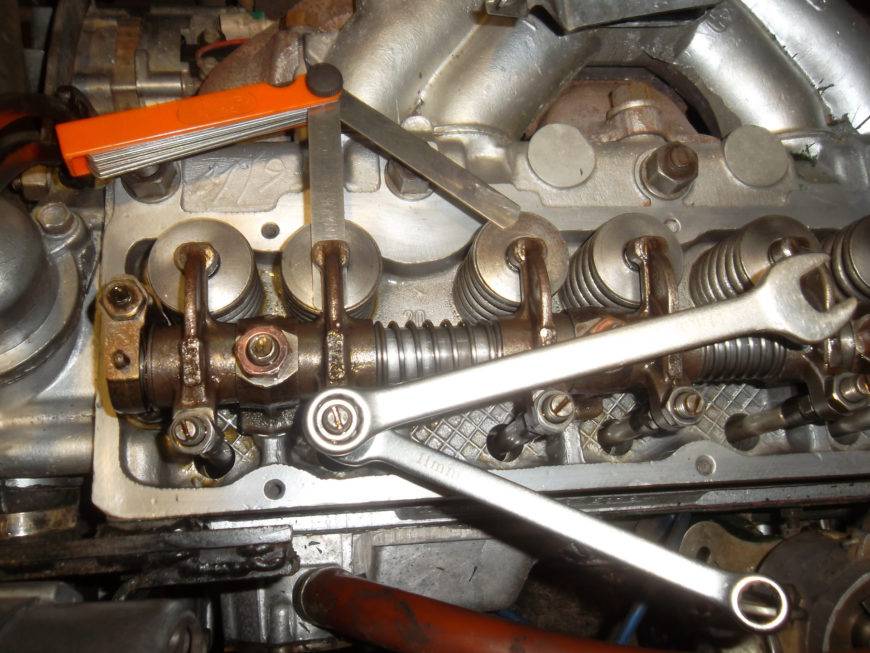

Момент регулировки на фото:

Регулировку проводят на холодном двигателе. Далее общий для всех двигателей порядок действий:

  1. Отпускается контргайка регулировочного винта (на фото на переднем плане).
  2. Под коромысло вставляется контрольный щуп, в данном случае 0,15 мм (см. фото).
  3. Регулировочный винт затягивается, пока коромысло не упрется в щуп. Щуп слегка передвигают, винт затягивают, пока щуп не начнет передвигаться с небольшим усилием.
  4. Затягивается отпущенная контргайка.

Щуп должен извлекаться также с небольшим усилием.

Как правильно сделать регулировку клапанов мотоблока с китайскими двигателями Лифан 168F-2,170F,177F  показано на видео:

Точно такая же процедура повторяется с другим клапаном.

Если производителем рекомендованы разные зазоры для впускного и выпускного клапанов, их следует различать:

  • выпускной клапан стоит со стороны глушителя;
  • впускной напротив, со стороны карбюратора и воздушного фильтра.

Операция несложная, но требует тщательного подхода из-за того, что зазоры регулируются на мизерных величинах, с допустимой погрешностью в «сотках» мм (+ — 0,05 мм). На некоторых моделях ещё меньше (+ -0,02 мм).

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем

Для этого следует выполнить следующие действия:

  1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
  2. Демонтируем катушки зажигания и клапанную крышку.
  3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).Выставляем метки распредвала двигателя
  4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
  5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.Проверяем величину клапанных просветов двигателя
  6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.Регулируем зазоры клапанов
  7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
  8. В указанные места наносим герметик и закручиваем клапанную крышку.Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Источники

  • https://FB.ru/article/226876/zazor-klapana-kakim-on-doljen-byit-instruktsiya-po-pravilnoy-regulirovke-klapanov-vaz-i-inomarok
  • https://autochainik.ru/regulirovka-zazorov-klapanov.html
  • https://pol-z.ru/regulirovka-teplovyih-zazorov-klapanov-v-pomoshh-avtolyubitelyu/
  • https://mtz-80.ru/bez-rubriki/regulirovka-zazorov-klapanov-dvigatelya
  • https://scart-avto.ru/remont/kak-otregulirovat-zazory-klapanov-priznaki-i-simptomy/
  • http://KrutiMotor.ru/regulirovka-klapanov/
  • https://VmyatynNet.ru/avto-rf/nastrojka-klapanov.html
  • https://gp-prsmah.ru/tyuning-remont/na-chto-vliyaet-regulirovka-klapanov.html
  • https://delis-avto.ru/obzory/proverka-zazorov-klapanov.html
  • https://autostuk.ru/regulirovka-zazorov-klapanov-2-varianta.html
  • https://4x4privod.ru/regulirovka-klapanov-poryadok-proved/
  • https://auto-gl.ru/regulirovka-klapanov-dvigatelya-sovremennogo-avtomobilya/

Регулировка зазоров

Подготовительные работы перед проведением регулировки сводятся к демонтажу всех элементов двигателя для получения доступа к клапанному механизму (крышку ГБЦ необходимо тоже снять). Регулировку нужно проводить на остывшем двигателе. Также перед началом работы необходимо снять клемму с АКБ. Как только все будет готово, можно приступать. Ниже приведена пошаговая инструкция регулировки клапанов ВАЗ 2101-07. Итак, приступим!

Регулировка клапанов двигателя

Шаг 1. Поднимите капот и демонтируйте клапанную крышку.

Снятие крышки клапанного механизма

Шаг 2. Установите рейку с индикатором. Регулировка с ее помощью будет более эффективной при сравнении со щупами.

Установка рейки с индикатором

Шаг 3. Заводская регулировка производится в 4 приема, через каждые 180° по коленчатому валу. Так как распредвал вращается медленнее коленвала, то он за это время совершает лишь один оборот.

Регулировка клапанов через каждые 180° по коленвалу

Шаг 4. Сделайте метки на звездочке распредвала каждые 90°. Начинать регулировку следует с нулевого положения. В таком положении регулируются зазоры на 6 и 8 клапане.

Метки на звездочке распредвала

Шаг 5. Произведите замер реального зазора. В идеале зазор должен составлять 0,14 м или 48 единиц по индикатору (при температуре двигателя 7,5°C).

Замер реального зазора 6 клапана

Шаг 6. Увеличьте зазор до необходимых 48 единиц при помощи гаечного ключа. Если зазор был больше нормы, тогда уменьшите его таким же способом.

Увеличение зазора до необходимых 48 единиц

Шаг 7. После настройки произведите замер величины зазора повторно. Сильно давить на вилку не нужно. Достаточно резким движением равномерно поднять рокер до касания с распредвалом.

Повторный замер величины зазора

Шаг 8

Затяните контргайку, обращая внимание на показания индикатора

Затягивание контргайки

Шаг 9. Все те же операции проведите и на 8 клапане. При необходимости увеличьте или уменьшите зазор до получения 48 делений.

Регулировка зазора 8 клапана

Шаг 10. Поверните коленвал на 180°, что соответствует повороту распредвала на 90°.

Проворачивание коленвала на 180°

Шаг 11. В таком положении отрегулируйте 4 и 7 клапан

Какой из них регулировать первым – неважно. Главное отрегулировать оба клапана и желательно одинаково. Процесс регулировки идентичен

Процесс регулировки идентичен.

Регулировка 4 и 7 клапана

Шаг 12. После затяжки контргайки и контроля зазора проверните коленвал в положение 360°.

Проворачивание коленвала в положение 360°

Шаг 13. В данном положении коленвала настройте тепловые зазоры 1 и 3 клапана абсолютно так же, как и предыдущие.

Регулировка тепловых зазоров 1 и 3 клапана

Шаг 14. Затяните контргайки регулировочных болтов и проведите контрольный замер зазоров.

Контрольный замер теплового зазора

Шаг 15. Поверните коленвал до положения в 540°. При этом распредвал повернется еще на 90°.

Проворачивание коленвала до положения в 540°

Шаг 16. Приступите к регулировке 2 и 5 клапана. Как и было ранее, последовательность настройки этих двух клапанов не имеет значения.

Регулировка зазоров 2 и 5 клапана

Шаг 17

Когда все клапана будут отрегулированы, обратите внимание на рокера. Все они должны находиться примерно на одном уровне. Это обеспечит одинаковые фазы открытия и закрытия клапанов

Это обеспечит одинаковые фазы открытия и закрытия клапанов.

Рокера расположены примерно на одном уровне

Шаг 18. После настройки не забудьте снять саму рейку с двигателя.

Снятие рейки с двигателя

Шаг 19. Установите новую прокладку клапанной крышки. Ее желательно каждый раз использовать новую. Деталь стоит небольших денег, а двигатель при этом не будет заляпан маслом.

Установка прокладки клапанной крышки

Шаг 20. После сборки запустите двигатель для оценки работы клапанного механизма. После прогревания проверьте двигатель на наличие посторонних звуков. На этом с регулировкой зазоров клапанов покончено.

Запуск двигателя после настройки зазоров клапанов

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее

Именно по этой причине так важно время от времени проводить регулировку зазоров

Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

Измерение зазора

Определение и проверка того, какие зазоры на клапанах присутствуют, должна осуществляться исключительно на холодном двигателе.

Для проведения данной операции потребуется подготовить щуп и иные дополнительные инструменты, выбор которых зависит от категории толкателя клапанов. Это может быть накидной или рожковый ключ, молоток, микрометр или съёмник. Процессы, связанные с измерением зазоров, проводятся по-разному.

Чтобы измерить тепловой зазор на толкателе со специальной винтовой регулировкой, коленвал нужно повернуть так, чтобы его кулачок был направлен в противоположную сторону от толкателя. Далее нужно несильно ударить молотком по толкателю и руками немного раскачать его в стороны. При помощи щупа замеряется зазор между клапаном и толкателем, а потом сверяют с тем значением, что указано в инструкции по эксплуатации авто.

Для замера теплового зазора на моторе с регулировкой шайбами, коленвал нужно развернуть таким образом, чтобы кулачок выбранного клапана направлялся вверх. При помощи щупа осуществляется замер и также сравнивается с показателями в инструкции к авто.

Если в результате проведённых измерений становится ясно, что показатели отклонены от нормы, потребуется провести регулировку.

Регулировка клапанов ДВС: что такое и для чего нужна

Ими управляет распределительный вал. Стандартное положение клапанов — закрытое. Чтобы открыть их, распредвал вращаясь надавливает специальными кулачками непосредственно на сам клапан ,или через коромысла.

Зачем нужна регулировка?

При работе ДВС из за нагрева расширяется металл, из которого состоят элементы клапанного механизма. Соответственно, немного меняются размеры и форма деталей. Необходимо следить, чтобы между кулачком распредвала и клапаном соблюдалось определенное расстояние. Его называют тепловым зазором. При его нормативном значении клапаны закрываются герметично и открываются достаточно, для нормальной работы мотора.Если наблюдаются отклонения зазоров (в большую или меньшую сторону), то газораспределительная система авто перестает корректно работать. И чтобы вернуть ей прежний функционал (или не допустить его нарушения), потребуется своевременная регулировка клапанов.

Каким должен быть тепловой зазор?

Указать точное значение не представляется возможным, так как оптимальную величину зазора производитель определяет индивидуально для каждого мотора. Тем более, что даже в рамках одного ДВС для впускных и выпускных клапанов нужный параметр аналогично отличается. Последние сильнее нагреваются при эксплуатации, и стандартный тепловой зазор у них больше.

Узнать оптимальные значения можно, заглянув в техдокументацию автомобиля. Там же будет указано, как часто следует настраивать клапанный механизм. В среднем, регулировку производят каждые 30-80 тысяч км.

Примечание! Некоторые моторы оборудованы гидрокомпенсаторами, которые предназначены для автоматической регулировки зазора. Такие ДВС не нуждаются в настройке клапанов. Однако, сами гидрокомпенсаторы со временем могут выйти из строя и перестать корректно справляться со своей задачей. Это можно выявить по тем же признакам, что и отклонения зазора. Если устройства утратили работоспособность, то их следует заменить.

Что произойдет, если своевременно не регулировать клапаны?

Независимо от того, будет зазор слишком большим или маленьким, последствия окажутся негативными для мотора и ГРМ. При увеличенном значении клапан открывается не до конца и несвоевременно, поэтому цилиндры не успевают наполниться, как и не полностью удаляются отработанные газы. Вследствие чего падает мощность двигателя. Кроме того, клапанный элемент в таких условиях быстро приходит в негодность.

При слишком маленьком зазоре клапан не полностью закрывается, нарушается герметичность системы, снижается компрессия, как и скоростные/динамические характеристики авто. Также, на тарелке и штоке скапливается слой продуктов сгорания от раскаленного топлива. Это в итоге приводит к «прогару» клапана — он разрушается.

Признаки неправильного зазора

Стоит отметить, что появление симптоматики лучше предупредить и своевременно провести регулировку. Но если момент уже упущен, то определить нарушения зазора можно по следующим признакам:

  • увеличенный расход топлива;
  • слишком шумная работа мотора, появление характерного звенящего постукивания в верхней части ДВС;
  • нестабильный запуск на «холодную»;
  • уменьшение мощности мотора.

Примечание! Большинство из перечисленных симптомов не всегда означают отклонения зазора. Они могут уведомлять и о других неисправностях авто.

Как выполнить регулировку клапанов?

В первую очередь необходимо приобрести щупы — инструменты для измерения зазора. Можно попробовать обойтись и без них, но и результат мероприятия тогда вряд ли окажется удовлетворительным. Потому Моторпейдж рекомендует предварительно обзавестись щупом и не пользоваться «кустарными» методами.

ВАЖНО! Регулировка выполняется исключительно на холодном двигателе!

Процедура регулирования может отличаться на разных моделях авто. По этой причине последующая инструкция носит общий характер:

  • установка поршня цилиндра в верхнюю точку сжатия (для этого нужно провернуть коленчатый вал по часовой стрелке), оба клапана закрыты;
  • измеряется зазор с помощью щупов;
  • освобождается нужная контргайка;
  • регулировочный винт или болт подкручивается/раскручивается (зависит от того, каким требуется сделать зазор);
  • контргайка закручивается.

Затем снова проверяется зазор. Если он отличается от нормы, указанный алгоритм производится заново.

Примечание! Регулировка клапанов ДВС — кропотливая процедура, с которой новичок в автообслуживании может не справиться. Последствия неправильных зазоров со всеми вытекающими обозначены выше. Поэтому, во избежание неприятных последствий, эксперты MotorPage.Ru считают, что будет правильнее доверить регулировку специалистам автосервиса.

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

  • срок службы клапанов уменьшается;
  • торец штока клапана может отколоться;
  • расклепывание;
  • будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

  1. Низкая компрессия в цилиндрах.
  2. Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
  3. Тарелки клапанов не плотно садятся в свои посадочные места.
  4. Высокая нагрузка на ременный или цепной привод ГРМ.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

Подготавительные мероприятия

Для того, чтобы регулировать клапана на ВАЗ 2106 много инструмента не нужно, список приведен ниже.

  1. Широкий щуп для замера зазора 0,15 мм (узкий не подойдет, есть специальные вазовские);
  2. Ключ специальный для проворачивания колен вала двигателя (можно обойтись без него);
  3. Торцовый ключ на 10 для снятие крышки клапанов;
  4. Широкая плоская отвёртка;
  5. Рожковые ключи на 13 и 17;
  6. Стандартный набор инструментов.

Вид щупа для регулировки вазовских клапанов.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

  • набор гаечных ключей;
  • отвёртки;
  • специальный измерительный щуп;
  • пинцет;
  • микрометр;
  • набор регулировочных шайб;
  • прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

  1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
  2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
  3. Снимается кожух ремня ГРМ.
  4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
  5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
  6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

  • после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
  • маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
  • при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
  • в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
  • при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Что такое регулировка клапанов двигателя

Если говорить более точно, то регулируют не сами клапаны, а тепловые зазоры между ними и распредвалом. Принцип работы этих деталей – полное прилегание к седлу (выемке в головке блока цилиндров автомобиля) в промежутках между рабочими циклами. Прежде всего, это требуется, чтобы камера сгорания была полностью герметичной. Вдобавок, плотная посадка клапана в холодный металл ГБЦ обеспечивает его эффективное охлаждение.

Регулировка очень актуальная. Ведь затворы нагреваются до больших температур. Металл, из которого они сделаны, расширяется. Если бы между ножкой клапана и толкающими элементами распределительного вала не существовало бы зазора, то затвор закрывался бы не до конца. Это и происходит, когда зазор меньше указанной нормы.

Если затвор закрыт не полностью, то это чревато многими проблемами:

  • Существенное уменьшение компрессии.
  • Прогорание седла затвора в ГБЦ, которое провоцирует необходимость дорогого ремонта.
  • Потеря мощности мотора.
  • Повышение расхода горючего, что обязательно скажется на кошельке водителя транспортного средства.
  • Появление на тарелках затворов нагара.
  • Нестабильная работа мотора автомобиля.
  • Прогорание детали.

Слишком крупный зазор тоже чреват проблемами. Среди них следует назвать такие:

  • Существенное сокращение срока эксплуатации затворов.
  • Увеличение шумности мотора.
  • Расклепывание.
  • Скол торца, что существенно увеличивает зазор.

Вместе с этим упорно снижается мощность мотора машины, так как в ней сильно нарушены все газораспределительные процессы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
