Что такое ЭУР: как устроен и работает рулевой усилитель

Частые неисправности электроусилителя

О неисправности
можно узнать по поведению машины. Будет слышен стук при вращении руля, иногда руль
может закусывать или периодически пропадать усиление. Бывают и коварные
симптомы – внезапно машина просто уходит с дороги. Пропадает напряжение
бортовой сети, увеличиваются обороты двигателя. И конечно же, при любой
проблеме с ЭУР будет гореть желтая лампа (нет, не «Check Engine» – иконка руля, как
на фото ниже).

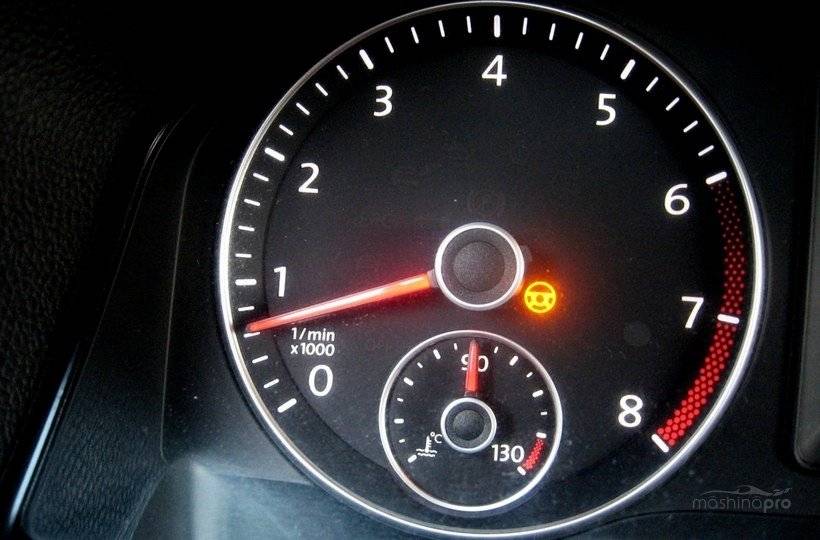

Ошибка работы ЭУР на панели
Ошибка работы ЭУР
на приборной панели

Что может
выходить из строя в ЭУР:

1. Электромотор.
   Ломается, даже если не было перегрева и больших нагрузок – просто от времени. С
   пробегом, изнашиваются опорные втулки, изнашиваются графитовые щетки. В худших
   случаях диагностируют межвитковое замыкание якоря.
2. Червячный привод.
   Слабое место – червячная шестерня, в которой стираются зубья.
3. Поворотные
   датчики и шлейфы. Если начались проблемы в электронике, это будет сразу заметно
   по поведению авто. Электронный блок получает не всю информацию от датчиков,
   либо вовсе ложные значения, из-за чего неправильно управляет моторчиком.
4. Внутренние втулки.
   Последние выходят из строя частично, отчего слышен гул при вращении руля (прям
   как у неисправного насоса гидроусилителя). Можно заметить вибрацию при
   повороте. Иногда руль закусывает, что очень опасно на дороге. Заметив такую
   неисправность, не нужно медлить с ремонтом.
5. Подшипники выходят из строя из-за попадания влаги внутрь. Руль тоже начинает
   подвывать и вибрировать.
6. Блок управления.
   Часто сгорает какая-либо дорожка на старых автомобилях. Нет связи с датчиком –
   нет нормальной работы. Бывает, что внутрь блока попадает вода по разным
   причинам и плата окисляется. Решить проблему можно – заменить блок или
   отремонтировать старый, смотря как сильно он поврежден.

При замене блока управления на другой,
обязательно производится калибровка. Подключив сканер, специалист производит
обучение датчика нулевого положения рулевого колеса. Без калибровки система не
будет видеть начальное его положение, и соответственно, нормально работать.

Принцип работы

Внутри блока механическая передача необходима для передачи того усилия, который создает ЭУР к рейке рулевого механизма. Внутри же электрического составляющего одна шестерня передает усилие от механизма к колесу, а другая от электромотора усилителя. Устройство здесь таково, что рейка имеет специальные выступы и зубья, которые потом приводят в движение колеса машины. Если же в вашей машине используется ЭУР с параллельным приводом, что также бывает нередко, то здесь вращательный момент передается с помощью ремня и винтового механизма. Здесь все немного сложнее с технической точки зрения, но не менее надежно.

Помимо всего этого, важно отметить, что здесь присутствуют еще и электронные датчики. Устройство электроники основано на работе двух датчиков: угла поворота руля и датчике крутящего момента на валу рулевого колеса. Электроусилитель руля, помимо этого, так же использует информацию от системы АБС и от бортового компьютера

Обработав полученную информацию, система анализирует происходящее и определяет, каким способом воздействовать на руль

Электроусилитель руля, помимо этого, так же использует информацию от системы АБС и от бортового компьютера. Обработав полученную информацию, система анализирует происходящее и определяет, каким способом воздействовать на руль.

Режимы работы усилителя

ЭУР может осуществлять свою работу в таких режимах:

• Вращение рулевого колеса в обычных условиях.
• Движение на малой скорости.
• Подруливание на больших скоростях.
• Поддержание руля в ровном положении.

Основываясь на данных, полученных от датчиков и вспомогательных систем, усилитель решает, насколько увеличивать крутящий момент на валу рулевой рейки. Крутящий момент передается через специальный торсион к механизму. Количество этого момента меряется, основываясь на показания датчиков, о которых мы говорили выше.

Бортовой компьютер подает к рулю определенное количество крутящего момент, так как в разной ситуации его требуется разное количество. В зависимости от необходимости, электродвигатель увеличивает или уменьшает силу тока, что отражается на усилии, прилагаемом к рулю. Из этого следует, что поворот колес осуществляется за счет суммарного усилия электродвигателя и мышечной силы человека.

Когда водитель паркуется и ему нужно повернуть колеса на месте, то электродвигатель увеличивает силу тока, увеличивая крутящий момент. Максимальный крутящий момент соответствует легкости вращения рулевого колеса. Такой режим называется обычным. Если же машина едет очень быстро и водителю необходимо лишь перестраиваться из полосы в полосу, подруливать по ходу движения, то здесь устройство не увеличивает крутящий момент, и водитель практически вручную вращает руль. Минимальное усилие электромотора на большой скорости крайне необходимо для обеспечения безопасности движения. Слишком чувствительный руль может привести к вылету в кювет.

Эксплуатация в городском режиме

Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении – это актуально при неправильном развале-схождении колес или боковом ветре.

Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа, которая компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя – сама подруливает и возвращает колеса, помогает правильно парковаться.

Преимущества

1. Компактный. Нет дополнительных агрегатов и механизмов;
2. Экономичный. Электродвигатель включается только при вращении руля, он постоянно не работает;
3. Он дешевле в производстве;
4. Больше функциональных возможностей;
5. Проще обслуживать.

Электроусилитель – это новый этап развития в автомобилестроении. Он не только помогает водителю вращать колеса, но участвует в обеспечении безопасного управления автомобилем.

На нем «завязаны» многие современные системы безопасности – ESP, удержание в полосе. Помогает парковаться – ассистент автоматической парковки. В следующей статье я . Разберемся в их преимуществах и недостатках, какой из них лучший.

Описание ЭУР

Конструкция устройства

ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.

Сама система состоит из нескольких основных элементов:

• электромотор бесщеточного типа;
• датчики угла поворота руля;
• крутящий момент;
• управляющий блок;
• сервопривод.

Именно они являются основными элементами, которые входят в электроусилитель руля. Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.

Функции, плюсы и минусы

Установка устройства в ВАЗ 2110

Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался — ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.

ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.

А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:

• надежность;
• экономичность;
• компактность;
• изменение усилия в зависимости от условий движения.

Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.

Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Конструкция и принцип работы

На машинах разного типа электроусилитель рулевого управления может устанавливаться в различных местах.

Так, на небольших автомобилях, которым не требуется особо сильного воздействия, система ставится непосредственно в рулевую колонку. Устройство размещается прямо в салоне под колесом управления, там же и все датчики. Такое положение защищает электрический усилитель руля от грязи и других воздействий.

Рекомендуем: Рабочий цикл четырехтактного двигателя — как это работает

На машинах среднего класса система располагается на рулевой рейке. Усилие же передается через шестерню. Такая система несколько менее надежна, но широко распространена.

Внедорожники и микроавтобусы же требуют установки системы на параллельноосевой конструкции. При этом передача усилия от электродвигателя осуществляется при помощи зубчатоременной передачи, а также механизма из винта и гайки на циркулирующих шариках. При этом ремнем вращается гайка, та передает усилие шарики, от которых оно переходит рулевой рейке.

Основной принцип работы электроусилителя руля – передача дополнительного воздействия с целью облегчения управления автомобилем.

1. Устройство для небольших машин

2. Конструкция для среднего класса авто

3. Конструкция на автобусах и внедорожниках

Ремонт и установка

Как мы и обещали, в этой статье мы узнаем, как проводить ремонт электроусилителя руля, если вдруг тот выйдет из строя. Часто симптомом выхода из строя ЭУР становится характерное потрескивание.

На видео — установка электроусилителя руля:

Другой, не менее распространённый симптом — это загорание жёлтого цвета ошибки, представляющее собой картинку восклицательного знака на панели приборов.

Причинами неисправности руля могут выступать следующие параметры:

• выходит из строя датчик скорости;
• неисправность, которая скрывается в самом ЭУР (тем самым при включении зажигания никакого самоконтроля не происходит и устройство автоматически отключается, чтобы не мешать водителю управлять транспортным средством).

Чтобы снять ЭУР с автомобиля, надо будет вооружиться головками на 13 и 21, а также ключом на 8. Снимать этот механизм довольно просто. Для начала нужно демонтировать руль, используя специальный ключ-шестигранник. Им демонтируем кнопку сигнала, который на некоторых автомобилях бывает прикручен.

В рулевом колесе некоторых автомобилей, в частности старых моделей, по бокам имеются специальные отверстия. Кроме того, нужно будет разобраться с подушками безопасности. Разбираем рулевой механизм головкой на 13 и ключом на 27.

Если речь идёт преимущественно о советских моделях авто, на которых часто проводится установка электроусилителя руля, то разбирать механизм нужно следующим образом:

• отворачиваются четыре болта М4;
• выворачивается один саморез;
• снимается кожух руля;
• далее, нужно будет отсоединить три разъёма подрулевого переключателя;
• находим соединение проводов и протягиваем его вниз;
• снимаем подрулевой переключатель;
• теперь нужно будет отсоединить провода, идущие на замок зажигания. Примечание. Рекомендуется, прежде чем отсоединять провода, записать или зарисовать их расположение, а можно и сфотографировать;
• теперь находим два болта, фиксирующие замок зажигания, и отворачиваем их;
• ключ вставляем в замок зажигания и переводим положение на нейтральное;
• вытаскиваем замок, поднажав тоненьким металлическим стержнем на стопор;
• внизу находим болт, фиксирующий рулевой вал;
• отворачиваем его;
• снимаем рулевую колонку, опуская её вниз с вала;
• теперь нужно будет отвернуть две гайки, фиксирующие блок предохранителей;
• снимаем их;
• теперь нужно перейти на сторону моторного отсека и снять резиновую заглушку (вот она — на фото внизу);

  Резиновая заглушка

• теперь нужно протянуть жгут проводов от ЭУР, если речь идёт об установке;
• провода подсоединяем к ЭУР (внизу на фото видим разъёмы, куда и нужно соединить провода);

  Разъёмы для присоединения проводов

• восьмиклеммную колодку нужно будет подсоединить к двум серым проводам;
• что касается белой колодки, то отсюда снимаем красный провод и вместо него подсоединяем оранжевый провод электроусилителя;
• затем нужно подсоединить провод массы;
• пластину крепления электроусилителя устанавливаем таким образом, чтобы удалось продеть в отверстие жгут проводов;
• пластину нужно будет крепко затянуть в шести точках;
• теперь нужно надеть на шлицы электроусилителя вал с карданчиками, а затем подсоединить провод массы. Примечание. Нужно помнить, что у вилок карданчиков имеются разные по шагу шлицы и именно поэтому вал невозможно бывает устанавливать в разных положениях;
• состыковываем второй конец вала вместе с электроусилителем — с валом рулевого редуктора;
• устанавливаем вал (делаем это так, как будет удобно в конкретном случае);
• затягиваем болты и крепления ЭУР;
• теперь нужно будет подсоединить клеммные колодки;
• устанавливаем переключатель, желательно трёхрычажный;
• собираем рулевое колесо и настраиваем переключатель;
• снимаем руль;
• устанавливаем замок зажигания;
• собираем всё в обратной последовательности.

Методика самостоятельной диагностики неисправностей ЭУР на приоре

	На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления: – 2170-3450008-01 пр-во “Автоэлектроника” г.Калуга; – 2170-3450008-00 пр-во “ДААЗ” г.Димитровград (возможны поставки в будущем). ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе. Информацию о технических характеристиках ЭУР смотрите здесь.
	Диагностика ЭУР без сканера (методом “скрепки”): – выключить зажигание; – замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ; – включить зажигание и читать коды через мигание лампы диагностики. Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!!

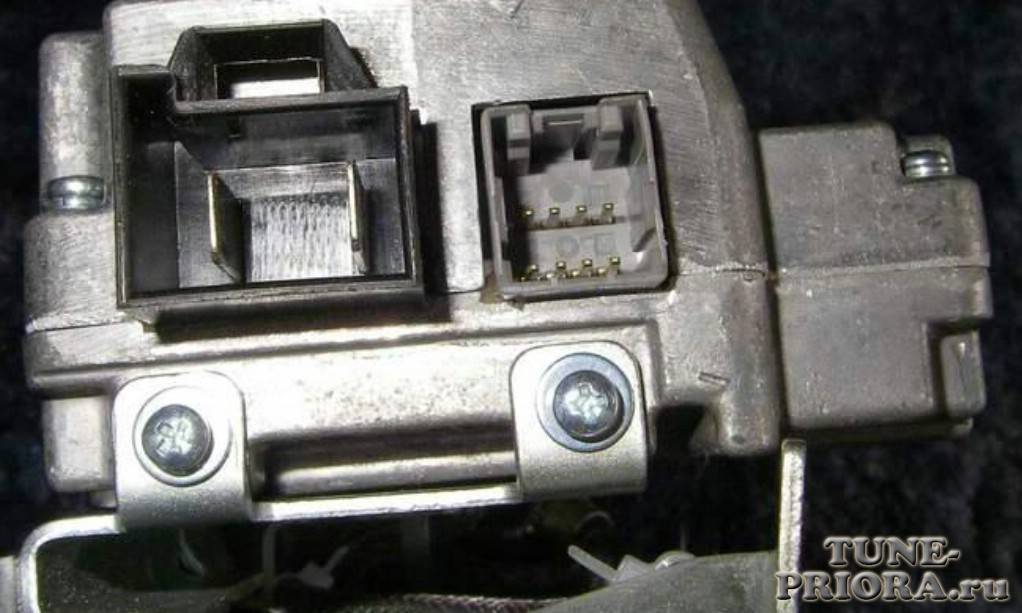

	Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом: 1 – голубой (замок зажигания +12в) 2 – коричнево-красный (тахометр) 3 – серый (скорость автомобиля) 4 – розово-белый (контрольная лампа ЭМУР) 5 – желто-черный (K-Line) 6 – пустой (L-line) 7 – коричневый (масса) 8 – пустой
Временные параметры светового кода: – длительность начальной паузы – 2 сек – длительность длинного сигнала – 2 сек – длительность короткого сигнала – 0,5 сек – длительность паузы между сигналами – 0,5 сек – длительность паузы между кодами – 2 сек Расшифровка кода: – 1 длинный 1 короткий – Система исправна – 1 длинный 2 коротких – Отсутствие сигнала оборотов двигателя – 1 длинный 3 коротких – Неисправность датчика момента – 1 длинный 4 коротких – Неисправность двигателя ЭМУР – 1 длинный 5 коротких – Неисправность датчика положения рулевого вала – 1 длинный 6 коротких – Неисправность датчика положения ротора двигателя ЭМУР – 1 длинный 7 коротких – Неисправность бортсети автомобиля (ниже 10В либо больше 18В) – 1 длинный 8 коротких – Неисправность блока управления ЭМУР – 1 длинный 9 коротких – Неисправность датчика скорости автомобиля Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10: C1011 – Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала C1012 – Цепь сигнала датчика скорости автомобиля, отсутствие сигнала C1013 – Напряжение бортсети автомобиля ниже минимального порога C1014 – Напряжение на замке зажигания ниже минимального порога C1021 – Напряжение основного вывода датчика момента C1022 – Напряжение контрольного вывода датчика момента C1023 – Неверный сигнал основного и/или контрольного вывода датчика момента C1024 – Датчик момента, отсутствие сигнала C1031 – Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону C1032 – Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону C1033 – Датчик положения рулевого вала, отсутствие питания C1041 – Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону C1042 – Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону C1043 – Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону C1044 – Неверная последовательность датчика положения ротора двигателя C1045 – Датчик положения ротора двигателя, отсутствие питания C1050 – Замыкание на массу в силовых цепях C1051 – Двигатель, превышение тока через фазную обмотку А C1052 – Двигатель, превышение тока через фазную обмотку В C1053 – Двигатель, превышение тока через фазную обмотку С C1054 – Двигатель, обрыв фазных обмоток C1055 – Двигатель, обрыв фазной обмотки А C1056 – Двигатель, обрыв фазной обмотки В C1057 – Двигатель, обрыв фазной обмотки С C1058 – Двигатель, замыкание фазных обмоток C1059 – Замыкание обмотки фазы А двигателя C1060 – Замыкание обмотки фазы В двигателя C1061 – Замыкание обмотки фазы С двигателя C1070 – Неисправность не опознана C1071 – Блок управления, ошибка ОЗУ электронного блока C1072 – Блок управления, ошибка ПЗУ электронного блока C1073 – Блок управления, ошибка ЕЕРROM электронного блока C1074 – Реле электронного блока C1075 – Блок управления, превышение температуры радиатора C1076 – Напряжение питания элементов ЭБУ ниже минимального порога C1077 – Напряжение на силовых конденсаторах ниже минимального порога C1078 – Время заряда силовых конденсаторов C1079 – Ток одной из фазных обмоток выше максимального порога C1080 – Пробой как минимум одного из верхних силовых транзисторов

Стоимость деталей и ремонт электроусилителя

Как уже говорили, электроусилитель не прихотливый, но все же чего стоит ожидать, когда выходит та или иная деталь механизма, во сколько обойдется такой ремонт и сколько приблизительно детали вытянут из кармана. Для начала рассмотрим стоимость деталей электроусилителя, так как в большей части ремонт можно провести самостоятельно.

Казалось бы, что дороже всего должен стоить блок управления, но как показывает практика, только 1% из 100% поломок приходится на ЭБУ, остальные же проблемы случаются с рулевой рейкой, электромотором или другими мелочами. Учитывая состояние дороги и непредсказуемые ситуации, основные удары и вибрация приходится на электродвигатель, да и сама конструкция данного элемента не проста.

Соответственно отсюда и столь высокая стоимость, чем дороже и выше по классу автомобиль, тем дороже стоят детали электроусилителя. Если все же по каким-то причинам нет возможности самостоятельно отремонтировать в домашних условиях, рассмотрим, сколько обойдется подобный ремонт на СТО.

Стоимость ремонта не самая дешевая, но и не столь большая, как для гидроусилителя. Сложней всего будет с электромотором, так как устройство точное и требует практики для ремонта подобных элементов. Что касается электроусилителя в целом, то система не только улучшила комфорт для водителя и безопасность автомобиля в целом, но так же позволила устанавливать множество дополнительных вспомогательных систем. К тому же есть неограниченный полет фантазий, для реализации новых систем, которые в дальнейшем могут вполне заменить водителя или существенно облегчить управление.

Технологии

Единственный способ тонкой настройки гидроусилителя представляет собой применение рейки с прогрессивным передаточным отношением. Она помогает создавать некоторую тяжесть при повороте руля на малый угол, что способствует повышению стабильности автомобиля при движении с достаточно большой скоростью. Однако при отклонении рулевого колеса от нулевого положения на большое расстояние усилие существенно уменьшается, что облегчает парковку в условиях крупного города.

Кроме того, производитель может варьировать производительность насоса, однако её приходится удерживать в достаточно узком диапазоне, чтобы не допустить повреждения узла в результате перегрузки и не сделать усилие слишком малым. Именно поэтому изготовители премиальных автомобилей отдают предпочтение хорошо настроенному электроусилителю.

Гидроусилитель состоит из множества деталей

В свою очередь, он может менять свою производительность прямо на ходу – впервые схема с возможностью переключения режимов чувствительности руля была опробована в автоспорте. Кроме того, в блок управления электроусилителем можно записать специальную программу, которая будет имитировать изменение передаточного числа – для этого даже не потребуется применять более дорогие и сложные в производстве рейки. Именно поэтому во многих современных электроусилитель позволяет выбирать несколько режимов работы:

Настройки электроусилителя можно менять на ходу, если такая функция предусмотрена производителем – для этого достаточно нажать специальную кнопку или выбрать соответствующий пункт в меню электронной системы управления.

Электроусилитель слабый для тяжелых автомобилей

Такая ситуация сохранится и в ближайшем будущем, поскольку для разработки компактных моторов с высоким крутящим моментом и большим ресурсом требуется немало времени. Некоторые разработчики пытались применять альтернативные схемы, в которых электроусилитель расположен отдельно от рулевого вала – при этом они могли использовать любые двигатели. Однако такая система была признана неперспективной, поскольку больших преимуществ перед гидроусилителем, который имеет меньшую себестоимость производства, она не имеет.

Какие бывают усилители момента вращения рулевого колеса (попросту – руля)?

Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу же поставить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель устанавливают часто на машину подержанную. И вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей около половины стоимости (около 31-32 тыс. руб. в ценах 2014 г.) вряд ли кто захочет. Поэтому расскажем подробнее о более популярном варианте – электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тыс. руб.

Электромеханический усилитель руля (электроусилитель) хорошо справляется с нагрузкой, его монтаж гораздо легче, протекает быстрее. Работает он на ВАЗ 2107 почти так же эффективно, что и масляный ГУР. И что самое главное – он воплощает извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из самого названия, электроусилитель соединён с бортовой системой питания 12 В (при максимальном токе 50А) и рулевым управлением.

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства махачкалинского завода «Авиаагрегат».

Предусмотрен электроусилитель руля для ВАЗ 21214, но на всём ряду «классики, в том числе и на ВАЗ 2107 вполне пригоден.  Крепится он вместо обычной рулевой колонки.

Принцип действия – создание электродвигателем дополнительного момента, действующего синергически и синхронно с руками водителя. Коэффициент усиления на рулевом колесе – 5,7. Это значит, что усилие при повороте, при котором водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

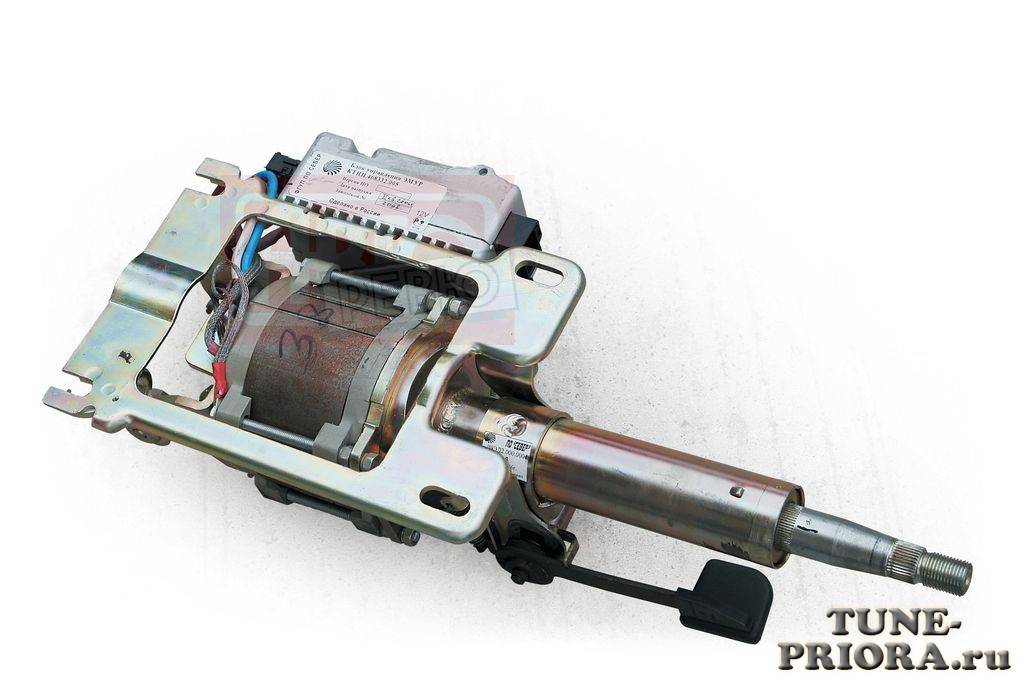

Что входит в комплект?

• собственно усилитель;
• кронштейн для крепления на рулевую колонку ВАЗ 2107;
• промежуточный кардан;
• вспомогательные детали, такие как провода, крепёж и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

• Датчик момента «ловит» приложение направления и силы на руль водителем и трансформирует импульсы в электрический сигнал; кроме датчика момента есть датчики числа оборотов коленвала, скорости автомобиля, положения ключа зажигания и др., каждый из них тоже формирует сигнал и посылает их в блок управления.
• Блок по особой программе обработки выдаёт суммирующий сигнал, который поступает на статор электродвигателя.
• Электродвигатель производит «обратную работу», превращая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть рулевое колесо «тяжелеет». При этом, электродвигатель включается лишь тогда когда нужно, и тогда слышно, как он слегка жужжит.

ЭУР начинает работать на ВАЗ 2107 спустя 4-6 секунд после включения зажигания.

В случае, если какие – то неполадки случатся в цепи питания, то электроника просто отключит ЭУР, загорится извещающий световой сигнал, и автомобиль вернётся на ручное управление.

Установка ЭУР. Для этого:

• вначале, как и при любых работах, отсоединяем «массу» с АКБ.
• заменяем кардан в колонке рулевого управления;
• сверлим крепёжные посадочные отверстия согласно приложенной схеме;
• проводим провод эл/питания, ставим предохранитель и провода датчиков коленвала и скорости.
• ставим снаружи защитный кожух.

Вся работа занимает около 2-3 часов. Для того, чтобы поставить устройство, почти все работы проводятся в салоне.

Гарантия на изделие составляет 1 год со дня покупки.

В целом, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Ещё вариант: ЭУР от «Приоры». Для установки на классический ряд требуется специальная переходная пластинка и спецкардан.

Внимание! Так как при любом ТО замеряют люфт рулевого колеса, то есть 100% риск «нарваться» на вопрос и имеется большая возможность, что вам откажут в проведении техосмотра с «тюнингованным» рулевым управлением. Если вы при этом хотите пройти ТО честно, то необходимо:. Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

• Найти официальное письмо завода – производителя автомобиля ВАЗ (с печатями), что именно данная модель одобрена для ВАЗ 2107 и захватить её с собой на ТО; насколько известно, есть письмо на семейство 2110, и на 21214. Что касается ВАЗ 2107, то есть ли оно вообще?Скачать для печати
• Взять также документ, что электроусилитель установлен на сервисе или СТО, официально являющейся представителем ВАЗ, а не вами лично в гараже.Если и в этом случае органы будут препятствовать, требуйте письменный отказ от допуска на ТО с указанием подробной причины, и грозите судебными карами.

Какой усилитель выбрать

Чтобы определить, что лучше – гидроусилитель или электроусилитель руля, достаточно взглянуть на последние разработки ведущих производителей. Ford, Audi, Mercedes-Benz, Honda и GM на некоторых платформах представляют системы рулевого управления с переменным передаточным числом. Многие автопроизводители также называют это адаптивным рулевым управлением.

Переменный коэффициент поворота рулевого колеса изменяет соотношение между действиями водителя на руле и скоростью поворота передних колёс. При рулевом управлении с переменным передаточным отношением оно постоянно меняется в зависимости от скорости авто, оптимизируя реакцию рулевого управления в любых условиях.

На более низких скоростях, например, при въезде на парковку или при маневрировании в труднодоступных местах, требуется меньше поворотов рулевого колеса. Адаптивное рулевое управление делает автомобиль более манёвренным и более лёгким для поворота, так как он больше поворачивает рулевое колесо.

На высоких скоростях по шоссе система оптимизирует реакцию рулевого управления, позволяя автомобилю более плавно реагировать на каждый поворот руля. Системы от Ford и Mercedes-Benz используют привод с точным управлением, расположенный внутри рулевого колеса, и не требуют никаких изменений в традиционной системе транспортного средства. Привод представляет собой электродвигатель и систему передачи, которые могут существенно увеличивать или уменьшать входные сигналы рулевого управления водителя. Результат – максимальный комфорт и безопасность вождения на всех скоростях, независимо от размера автомобиля или его класса.

Динамика и надежность

Для функционирования ГУР транспортное средство вынуждено терять часть своей мощности, которая идет на привод насоса. В результате, несколько снижается динамика автомобиля. Гидроусилитель не способен выдерживать длительные нагрузки.

Если установить руль в крайнем положении, через 10-12 секунд система полностью отключится, так что нужно будет глушить мотор, а затем, через пару минут, вновь завести автомобиль.

Для работы ЭУР не требуется отток мощности от силового агрегата, дополнительная нагрузка идет на генератор.

При этом она сравнительно небольшая, ведь электроусилитель включается лишь при повороте колеса. Таким образом, динамика машины не страдает. Перегрев может случиться лишь в том случае, если очень резко крутить руль вправо-влево (такое можно сделать лишь специально).

Правда, во время езды по плохому дорожному покрытию или рыхлому снегу, система может отключиться (об этом вы узнаете по сигналу тревоги). Тут придется остановиться до полного остывания двигателя.

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

• Исполнительного механизма;
• Блока управления;
• Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

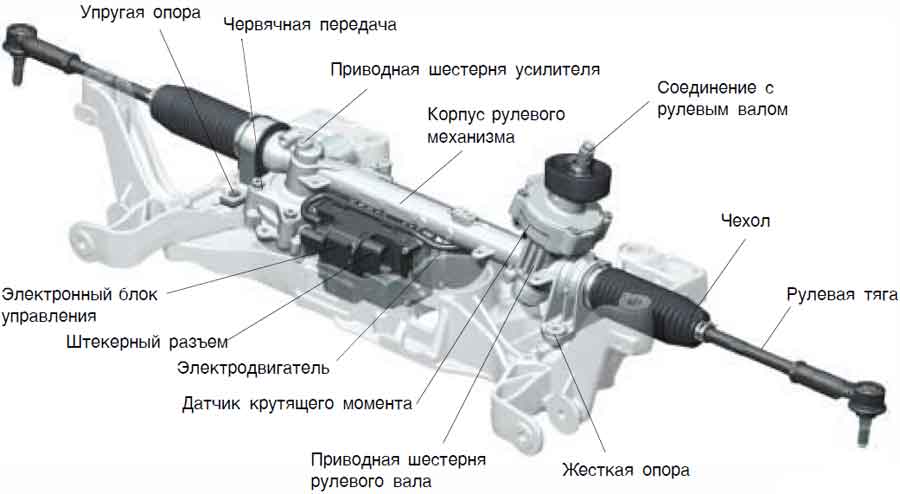

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.
