Устройство и принцип работы главной передачи в автомобиле

Назначение МКПП

Коробка передач используется для того чтобы изменять передаточное отношение скорости вращения от двигателя к колесам. Способ переключения между ступенями (передачами) этого редуктора – ручной (механический), что дало название всему узлу. Водитель самостоятельно принимает решение о том, какое из фиксированных значений передаточного числа (шестерни, входящие в зацепление) должно быть включено в текущий момент.

Кроме этого, МКПП позволяет переключаться на режим заднего хода, в котором автомобиль движется в обратном направлении. Также есть нейтральный режим, когда отсутствует передача вращения от мотора к колесам.

Трансмиссия

Назначение и типы главных передач.

Главная передача служит для увеличения крутящего момента и изменения его направления под прямым углом к продольной оси автомобиля. С этой целью главную передачу выполняют из конических шестерен. В зависимости от числа шестерен главные передачи разделяют на одинарные конические, состоящие из одной пары шестерен, и двойные, состоящие из пары конических и пары цилиндрических шестерен. Одинарные конические, в свою очередь, подразделяют на простые и гипоидные передачи.

Одинарные конические простые передачи (рис. а) применяют преимущественно на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. В этих передачах ведущая коническая шестерня 1 соединена с карданной передачей, а ведомая 2 с коробкой дифференциала и через механизм дифференциала с полуосями. Для большинства автомобилей одинарные конические передачи имеют зубчатые колеса с гипоидным зацеплением (рис. 6). Гипоидные передачи по сравнению с простыми обладают рядом преимуществ: они имеют ось ведущего колеса, расположенную ниже оси ведомого, что позволяет опустить ниже карданную передачу, понизить пол кузова легкового автомобиля. Вследствие этого снижается центр тяжести и повышается устойчивость автомобиля. Кроме того, гипоидная передача имеет утолщенную форму основания зубьев шестерен, что существенно повышает их нагрузочную способность и износостойкость. Но это обстоятельство обусловливает применение для смазки шестерен специального масла (гипоидного), рассчитанного для работы в условиях передачи больших усилий, возникающих в контакте между зубьями шестерен.

Двойные главные передачи (рис. в) устанавливают на автомобилях большой грузоподъемности для увеличения общего передаточного числа трансмиссии и повышения передаваемого крутящего момента. В этом случае передаточное число главной передачи подсчитывается как произведение передаточных чисел конической (1, 2) и цилиндрической (3, 4) пар.

Устройство главной передачи.

Двойная главная передача автомобиля ЗИЛ-130 является частью механизмов ведущего заднего моста, которые размещены в его балке 8. Ведущий вал главной передачи выполнен за одно целое с ведущей конической шестерней 1. Он установлен на конических роликовых подшипниках в стакане, закрепленном на картере 9 главной передачи. Здесь же в картере установлен на роликовых конических подшипниках промежуточный вал с ведущей цилиндрической шестерней 12. На фланце вала жестко закреплена ведомая коническая шестерня 2, находящаяся в зацеплении с шестерней 1. Ведомая цилиндрическая шестерня 5 соединена с левой 3 и правой 6 чашками дифференциала, образующими его коробку. В коробке установлены детали дифференциала: крестовина 4 с сателлитами 11 и полуосевыми шестернями 10.

Механизмы ведущего заднего моста

При работе главной передачи крутящий момент передается от карданной передачи на фланец ведущего вала и его шестерню 1, далее на ведомую коническую шестерню 2, промежуточный вал и его шестерню 12, ведомую цилиндрическую шестерню 5 и через детали дифференциала на полуоси 7, связанные со ступицами колес автомобиля.

Каким бы ни был автомобиль, дорогие друзья, невероятно роскошным или спартанско-бюджетным, в его недрах всегда происходит единственный основной процесс – передача крутящего момента от двигателя к колёсам. В нём принимают участие различные узлы и агрегаты, каждый из которых несёт определённую долю ответственности за наше с вами комфортное и в меру быстрое передвижение по дорогам. А главная передача автомобиля это тот узел, благодаря которому крутятся колёса транспортного средства и мы обретаем незабываемое чувства полета, пусть даже на супер малой высоте.

Итак, главная передача автомобиля это узел, без которого потуги двигателя и коробки были бы пустой тратой энергии. Почему? Дело в том, что именно она отвечает за передачу крутящего момента от непосредственно ведущим колёсам.

Помимо этого, вращению, как правило, ещё нужно поменять направление – от продольного (по оси авто) на поперечный, чтобы добраться до колёс. И всё это выполняет, по сути, один шестерёночный механизм, известный так же, как зубчатый редуктор. В дополнение ко всему, передаточные числа шестерёнок подобраны таким образом, чтобы увеличивать крутящий момент мотора.

Как устроена ГП?

Из чего состоит главная передача:

  • коническая шестерёнка;
  • коническое колесо.

Шестерёнка — это ведущая деталь (к ней присоединяется тяга от КПП и мотора), а колесо — ведомый элемент (принимает тягу от зубчатого колеса и передаёт её под углом 90°).

Шестерни выполняют с зубьями в виде спирали, из-за этого увеличивается их твёрдость и количество. При этом они сцеплены, и шестерёнки функционируют плавно и без шума.

Это интересно: Как выбрать долговечную зимнюю резину для автомобиля? 3 основных критерия выбора

Помимо конической шестерёнчатой передачи с осями, которые пересекаются взаимно, в машине используют гипоидную передачу. Тут зубья обладают определённой конструкцией и осью небольшой конической шестерёнки. Она сдвинута вниз по отношению к центру наибольшей шестерёнки на определённое расстояние.

Это позволяет разместить кардан ниже и снизить высоту выпуклой верхней части туннеля для расположения вала на днище кузова, за счёт этого увеличивается площадь салона автомобиля.

Появляется возможность немного уменьшить центр тяжести машины и увеличить её устойчивость. Гипоидная передача имеет значительную плавность хода, высокую прочность зубьев и износоустойчивость.

Разнесенные двухступенчатые передачи

В таких конструкциях в средней части моста расположена одноступенчатая главная передача, а дополнительная передача, называемая приводом колес, размещена за пределами средней части картера моста, чаще всего возле ведущих колес или внутри них.

Приводы колес встречаются только в автомобилях высокой проходимости, тяжелых грузовых автомобилях и автобусах. Применение колесных передач усложняет конструкцию ведущего моста, но упрощает получение больших передаточных чисел, так как они равны произведению передаточного числа главной передачи и колесной. Если ведущий мост снабжен колесной передачей, то в средней части моста устанавливается коническая или гипоидная главная передача.

Применение колесной передачи увеличивает число деталей ведущего моста, но не приводит к росту его массы. Это происходит потому, что основные части ведущего моста (главная передача, дифференциал и полуоси) воспринимают меньшие крутящие моменты, увеличиваемые в нужной мере лишь в колесных передачах. Благодаря этому основные детали ведущего моста могут быть выполнены меньших размеров, а следовательно, с меньшей массой, чем в случае создания идентичного крутящего момента на ведущих колесах посредством только одноступенчатой главной передачи.

Можно выделить следующие типы двухступенчатых разнесенных передач.

Рис. 2.79. Схема привода колес в ведущем мосту автомобиля:

а — наружного зацепления; б — внутреннего зацепления; 1 — полуось; 2 — ведущая шестерня бортовой передачи; 3 — ведомая шестерня бортовой передачи; 4 — ведущая коническая шестерня; 5 — ведомая коническая шестерня

Одноступенчатая коническая или гипоидная передача в средней части моста, соединенная с цилиндрической передачей привода колес наружного (рис. 2.79, а) или внутреннего (рис. 2.79, б) зацепления, передача наружного зацепления может быть расположена в отдельном картере между дифференциалом и ступицей колес или даже в ступицах «колес. Передача внутреннего зацепления обычно размещается в ступицах колес.

В отличие от ранее описанных конструкций крутящий момент увеличивается не в главной передаче, а в дополнительной цилиндрической передаче наружного зацепления, установленной возле ступиц колес или внутри них. В последнем случае возможно применение передачи внутреннего зацепления. Вследствие разделения общего передаточного числа средняя главная передача моста и полуоси могут быть выполнены меньшими. В результате этого даже при передаче больших крутящих моментов получается необходимый дорожный просвет и сокращается расстояние от фланца ведущей шестерни до середины моста.

Когда цилиндрическую передачу привода колес устанавливают в ступице колеса, ее обычно располагают внутри барабанных тормозов, для чего тормозной барабан должен быть достаточно большим. Остающееся пространство между тормозным барабаном и ободом при развиваемых в настоящее время тормозных усилиях может оказаться слишком малым. И в случае дальнейшего роста подводимого

крутящего момента было бы очень трудно передавать возникающие при этом относительно большие силы посредством одной пары шестерен цилиндрической передачи. В этом случае необходимо предусматривать возможность применения усиленных подшипников для зубчатых колес.

2. Одноступенчатая коническая или гипоидная главная передача, соединенная с планетарной передачей, расположенной в ступицах колес. В ведущем мосту с планетарными передачами в ступицах колес крутящий момент, подводимый к ведущему колесу автомобиля, непосредственно преобразуется в тяговую силу.

Рис. 2.80. Схемы конструкций планетарных передач, изображенных на рисунках: а — 2.94 — 2.101; 6 — 2.102 — 2.103;, в — 2.104—2.105; г — 2.1 Об — 2.108

Такая конструкция имеет следующие преимущества: малые размеры конической или гипоидной главной передачи; малое расстояние от середины моста до фланца ведущей шестерни главной передачи; планетарная передача располагается вне тормозов; со-осное положение шестерен, передающих крутящий момент; разделение передаваемого крутящего момента между несколькими (обычно три или пять) сателлитами; компактность; малые частота вращения и скольжение зубьев; высокий КПД и более равномерное распределение статических сил внутри главной передачи.

Существует много конструкций планетарных колесных передач, размещаемых в ведущих колесах, в которых используются различные кинематические схемы (рис. 2.80), причем у каждой из рассматриваемых конструкций имеется свое кинематическое передаточное число.

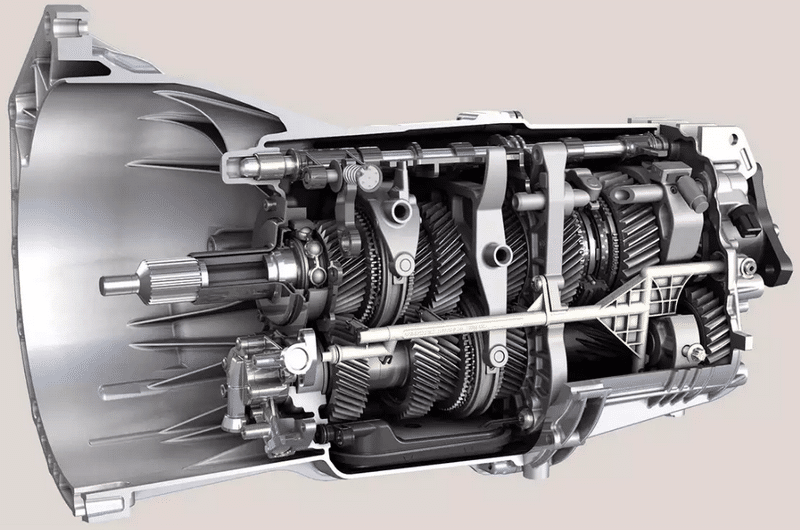

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • .

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают . Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих . Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Передаточное число коробки передач – его значение и подсчет + видео » АвтоНоватор

Передаточное число коробки передач является основной характеристикой зубчатых передач, обеспечивающих перенаправление крутящего момента между шестернями редуктора, который отвечает за распределение усилия мотора во время нашего движения. Разберемся, что же все это значит?

Как устроена коробка передач?

Как известно, механическая коробка переключения передач (МКПП) есть не что иное, как многоступенчатый шестеренный редуктор, в функции которого входит изменение крутящего момента. При этом переключение передач (скоростей) можно осуществлять только вручную, поэтому ее довольно часто называют еще и ручной коробкой передач.

Абсолютно любая КПП состоит из набора валов и расположенных на них шестерен. Ведущий вал соединен с маховиком посредством сцепления, а ведомый вал, в свою очередь, имеет жесткое соединение с карданным валом. Между ними расположен промежуточный вал, который и направляет вращение от ведущего к ведомому валу. Причем между собой все три этих узла взаимодействуют посредством расположенных на них шестеренок. Для того чтобы уменьшить шум, эти шестерни делают косозубыми.

Таким образом, принцип работы КПП можно свести к кинематическому соединению ведущего и ведомого валов, обусловленному различными комбинациями шестерен с разным передаточным числом (ПЧ).

Считаем передаточное число коробки передач

ПЧ является отношением количества зубьев ведомой к числу зубьев ведущей шестеренки. Таким образом, рассчитывается оно довольно просто. Допустим, если первая имеет 50 зубьев, а вторая – 25, то, разделив первое на второе число (50:25), получим 2. Последняя цифра и будет значением ПЧ данной пары. Но если вы понятия не имеете, какое значение ПЧ у вашей коробки передач, то вычислить его можно довольно легко. Для этого понадобится смотровая яма и домкрат.

Поставив машину на смотровую яму, установите противооткатный башмак во избежание разных неприятных моментов. Затем поставьте рычаг КПП в нейтральное положение и немного приподнимите с помощью домкрата одно из ведущих колес. Далее необходимо сделать отметки мелом на полу и колесе так, чтобы они четко совпадали. Аналогичные отметки необходимо поставить и на корпусе и фланце редуктора.

В дальнейших шагах вам понадобится помощник, кто-то (например, вы) должен вращать колесо и считать количество сделанных оборотов, напарник (ваш друг) же считает количество оборотов карданного вала. Как только метки совпадут снова, необходимо прекратить подсчет. В результате вы получите два значения, количество оборотов колеса делится пополам, а затем на полученное значение необходимо разделить обороты кардана. В результате будет нужное передаточное число.

Влияние передаточного числа на динамику авто

Правильно подобранное передаточное число коробки передач является залогом согласованной работы всей трансмиссии. При его подборе стоит руководствоваться, прежде всего, мощностью и моментными характеристиками двигателя, а также размерами колес и, безусловно, личностными пожеланиями водителя. Изменяя ПЧ, можно уменьшить либо увеличить величину перенаправляемого крутящего момента. Это осуществляется изменением числа зубьев на каждой из шестеренок.

Чем выше значение данного числа, тем «мощнее» и «короче» будет передача, а значит, мотор намного быстрее будет выкручивать необходимое количество оборотов, при этом набор скорости осуществляется так же быстро, но возникает потребность в более частом переключении передач, и, следовательно, максимальное значение скорости на каждой ступени будет несколько снижено. Повышенное ПЧ способствует более стремительному ускорению.

Уменьшение же значения передаточного числа приводит к увеличению максимальной скорости, однако это хорошо только в том случае, когда двигатель имеет достаточный запас мощности. Но это негативно сказывается на разгонной динамике авто. Чем ближе значения ПЧ, тем более быстрым и плавным будет разгон при переключении передач. При обычной езде количество оборотов должно находиться в пределах 2-2,5 тысячи, это значение можно увидеть на тахометре, как только обороты превышают данное значение, а вам при этом еще необходимо набрать скорость, нужно перейти на более повышенную передачу. Безусловно, переключение передач, должно быть только последовательным.

carnovato.ru

История способов решения проблемы буксующего колеса

  • 1825 — Онесифор Пеккёр (Onesiphore Pecqueur, 1792—1852) изобрёл дифференциал.
  • 1932 — Фердинанд Порше начал исследования в области дифференциалов c проскальзыванием.
  • 1935 — компания «ZF Friedrichshafen AG», сотрудничающая с «Порше», выпустила на рынок кулачковый дифференциал, примененный впоследствии на ранних моделях Фольксваген (Type B-70)
  • 1956 — американская компания Packard одной из первых начала выпуск моделей с -дифференциалом под фирменным названием «Twin Traction». В 60-х годах многие компании начали производство LSD-дифференциалов под различными фирменными названиями:
  • Alfa Romeo: Q2
  • American Motors: Twin-Grip
  • Buick: Positive Traction
  • Cadillac : Controlled
  • Chevrolet/GMC: Positraction
  • Chrysler: Sure Grip
  • Dana Corporation:Trak-Lok or Powr-Lok
  • Ferrari: E-Diff
  • Fiat: Viscodrive
  • Ford: Equa-Lock and Traction-Lok
  • International: Trak-Lok или Power-Lok
  • Jeep: Trac-Lok (clutch-type mechanical), Tru-Lok (gear-type mechanical), and Vari-Lok (gerotor pump), Power Lok
  • Oldsmobile: Anti-Spin
  • Pontiac: Safe-T-Track
  • Porsche: PSD (electro-hydraulic mechanical)
  • Saab: Saab XWD eLSD
  • Studebaker-Packard Corporation: Twin Traction

Проходимость автомобилей. Часть 7

Самоблокирующийся дифференциал на Ниву прокачиваем проходимость

Page 7 9 >>

Полный привод легкового или грузового автомобиля не следует рассматривать как примитивное средство для повышения проходимости.

Если рассматривать упрощённо, то можно вести речь об автомобиле, ведущий мост которого застрял в грязи и автомобиль буксует, а второй мост стоит на сухом покрытии. Подключение этого второго моста позволяет автомобилю самостоятельно из такой грязи выбраться.

Однако повышение проходимости не всегда сводится к такому простому примеру. Гораздо важнее распределение тяги между колёсами. Речь идёт о движении по скользкому покрытию «в натяг» т.е. на грани пробуксовки или с очень небольшой пробуксовкой. Если у автомобиля полный привод, т.е. привод на все колёса и все колёса являются ведущими, в этом случае тяговые усилия распределяются между всеми колесами, и автомобиль получает возможность двигаться и управляться.

Сказанное хорошо отражает следующий пример. Автомобиль двигается на некрутой подъём по скользкой дороге. Как обычно вариантов прохождения подобного препятствия несколько. Если подъём не очень длинный, то его можно штурмовать с разгона (с хода) и использовать силу инерции. Длинный подъём с хода преодолеть не удастся, и на автомобиле не оборудованным приводом на все колёса ведущая ось может начать буксовать. Чаще всего это происходит в тот момент, когда инерция заканчивается. В этот момент из-за недостаточного сцепления (сила тяги превышает силу сцепления) ведущий мост начинает буксовать. В той же ситуации, но когда все колёса являются ведущими (автомобиль имеет полный привод) и сила тяги распределяется между всеми колёсами, результирующая сила тяги не превышает силу сцепления и автомобиль спокойно, не буксуя, преодолевает этот подъём.

Аналогично происходит разгон на скользком покрытии, где автомобили с полным приводом являются безусловными фаворитами. Более того, у автомобилей с полным приводом торможение двигателем на скользком покрытии также происходит более эффективно. Именно поэтому мировые лидеры автомобильной промышленности и именитые бренды выпускают целые семейства автомобилей с постоянным полным приводом и с постоянным симметричным полным приводом.

Требуемый уход

Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.

Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.

Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.

Двойная центральная главная передача позволяет получить большое передаточное число при достаточно большом дорожном просвете под картером моста. Такая главная передача устанавливается, например, в ведущих мостах некоторых автомобилей.

Картер 18 главной передачи вместе с балкой 7 ведущего моста представляет собой жесткую конструкцию, что способствует обеспечению правильного зацепления шестерен.

Главная передача состоит из пары конических шестерен 13 и 14 со спиральными зубьями и пары цилиндрических шестерен 11 и 12 с косыми зубьями. Такая форма зубьев способствует уменьшению шума при работе главной передачи, а тщательная обработка зубьев шестерен повышает КПД главной передачи. Ведущая коническая шестерня 14 выполнена как единое целое с ведущим валом главной передачи, установленным на двух роликовых конических подшипниках 16, корпус которых привернут болтами к фланцу картера главной передачи, и на одном роликовом цилиндрическом подшипнике 17. На указанном валу между внутренними кольцами подшипников 16 имеются шайбы для регулировки предварительного натяга подшипников.

Между фланцем корпуса подшипников 16 и картером 18 главной передачи установлены регулировочные прокладки для регулировки зацепления пары конических шестерен. Ведущая коническая шестерня 14 входит в зацепление с ведомой конической шестерней 13, напрессованной на шпонке на промежуточный вал, изготовленный заодно с ведущей цилиндрической шестерней 12. Этот вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике, а его наружный конец расположен на двухрядном роликовом коническом подшипнике, корпус которого вместе с крышкой прикреплен болтами к боковому фланцу картера главной передачи. Под фланцем корпуса установлены прокладки для регулировки зацепления конических шестерен, а для регулировки роликового конического подшипника между его внутренними кольцами поставлены регулировочные шайбы.

Ведущая цилиндрическая шестерня 12 входит в зацепление с ведомой шестерней 11, скрепленной болтами с корпусом дифференциала 10, помещенного в гнездах картера главной передачи на роликовых конических подшипниках, для регулировки которых служат гайки со стопорным устройством.

В картере главной передачи имеются отверстия для заливки, контроля и слива масла, закрытые пробками. Уровень масла проверяется в процессе эксплуатации специальным щупом. В картере выполнены полости (карманы), в которые при вращении шестерен попадает масло, откуда оно поступает по каналам к подшипникам ведущей и ведомой конических шестерен, улучшая их смазывание. Картер главной передачи сообщается с атмосферой через сапун.

Главные передачи всех мостов автомобиля имеют одинаковое устройство, но картеры главных передач среднего и заднего мостов отличаются от переднего формой и расположением относительно балок своих мостов. Кроме того, ведущий вал среднего моста выполнен сквозным (проходным) для привода главной передачи заднего моста, поэтому оба конца этого вала уплотнены самоподжимными сальниками и на обоих концах на шлицах закреплены гайками фланцы карданных шарниров 15 карданных передач привода ведущих мостов.

При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.

Читайте в этой статье

Замена колёсных пар

Часто штатных колёс недостаточно для преодоления серьёзного бездорожья. При установке специальной резины обычно заменяется и главная пара. Характеристики стандартных колесных пар рассчитаны именно на использование заводской резины. Если не делать замену колёсных пар при переходе на большие колёса, долго они не прослужат.

При установке военных мостов главное — отдавать себе отчёт, для чего нужен вам автомобиль. Если он приобретался исключительно для бездорожья, то военный мост – лучшее решение. Для автомобиля, который придётся часто эксплуатировать на трассе, это не лучший выбор.

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

  • корпус, он же — чашка (выполняет роль ведущего элемента);
  • сателлиты;
  • ведомые шестеренки;

Видео: Как работает дифференциал / How Differential Steering Works (на русском)

https://youtube.com/watch?v=qbcwdSSq5h4

Эта конструкция может использовать разные виды зубчатых передач:

  1. Цилиндрические.
  2. Конические.
  3. Червячные;

Видео: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения.  Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.
