Как поменять сцепление: как ставить диск сцепления

Основные поломки сцепления

Диагностировать неисправности сцепления достаточно просто, нужно обратить внимание на поведение автомобиля при движении. Если буксует сцепление, то можно указать точный диагноз — чрезмерный износ фрикционных накладок

Выхода из сложившейся ситуации два. Выбор зависит от того, насколько давно устанавливался диск сцепления и каковы были условия эксплуатации.

1. Если стоит достаточно новый диск и условия эксплуатации нормальные (редкие поездки по бездорожью, в пробках), то поможет регулировка сцепления ВАЗ. Для этого в ВАЗ шестой модели на штоке рабочего цилиндра имеется специальная гайка.
2. Если диск менялся достаточно давно, а условия эксплуатации находятся на грани экстремальных, то сначала регулируем положение штока. Если это не помогло, проводятся ремонт и замена сцепления.

Эксплуатация автомобиля ВАЗ 2106 с пришедшим в негодность диском сцепления крайне нежелательна, так как можно попасть в крупные неприятности. При износе фрикционных накладок обнажаются заклепки, которые могут испортить поверхность не только на корзине, но и на маховике. Если с маховика срежется слой металла, это приведет к дисбалансу его веса. Как следствие — повышенная вибрация со стороны двигателя.

Еще одна неприятность связана с выжимным подшипником. Эта маленькая деталь способна создать немало проблем. Во-первых, уровень шума окажется высоким, так как подшипник издает сильный гул. Во-вторых, при нажатии на педаль сцепления могут слышаться скрежет, скрипы. Обязательно нужно менять эту деталь при замене сцепления.

Можно составить краткий список того, что следует сделать при разборе сцепления:

• заменить диск;
• поменять корзину;
• поставить новый выжимной подшипник;
• бегло осмотреть венец на маховике.

Как быть, если поломка произошла на улице

Если тросик отказал на дороге, то вовсе не обязательно вызывать эвакуатор или искать доброхотов, готовых дотянуть вашу машину на буксире до гаража или автосервиса.

В принципе, вполне реально доехать самостоятельно, вообще не используя сцепление. Этот способ лучше применять, когда на дорогах не слишком оживленный трафик, поскольку скорость вашей езды окажется невысокой.

Запустите мотор и поставьте рычаг на первую передачу. Не забудьте включить аварийку

Важно понимать, что такой вариант чрезвычайно вредит сцеплению, но если до гаража или мастерской не очень далеко, то ничего страшного не произойдет

Источники

• ladaprofi.ru/vaz-2112/kak-sdelat-zamenu-trosika-stsepleniya-na-vaz-2112.html
• masteravaza.ru/transmisiya-sceplenie/disk-scepleniya-transmisiya-sceplenie/vaz-2112-zamena-diska-scepleniya-1115
• drive2.ru/l/480392299289772368/

Особенности установки диска сцепления

Установка диска сцепления имеет несколько особенностей.

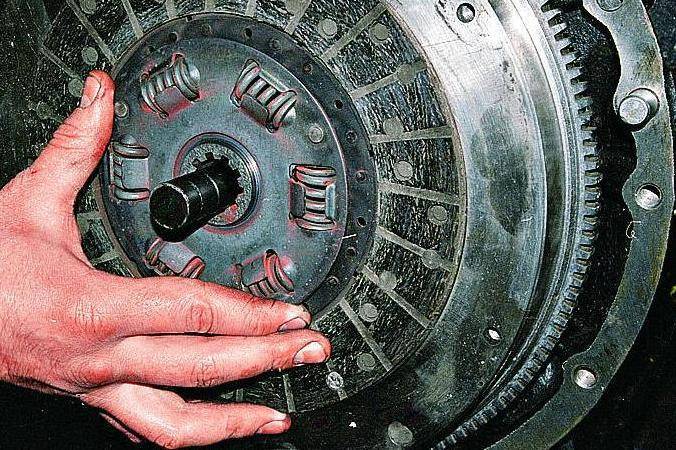

Центрация диска

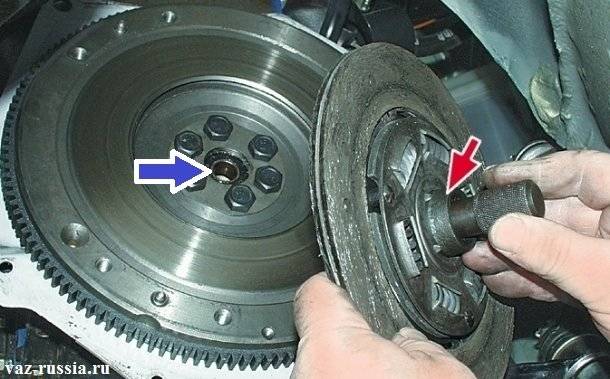

 Диск сцепления должен строго находиться по оси маховика и первичного вала. Недопустимы даже небольшие отклонения. При установке КПП первичный вал должен одновременно попасть и в шлицы диска сцепления. И в опорный подшипник коленчатого вала. Для этого диск выравнивается по оси вращения. Для этого используют направляющий вал. Диаметр вала соответствует диаметру шлицов диска сцепления. И имеет на конце посадочное место с диаметром подшипника коленчатого вала. После того как вал совместит по оси вращения шлицевую часть и подшипник колен вала. Затягивается корзина сцепления. Если этого не сделать. То при установке КПП . Первичный вал попав в шлицы не сможет попасть в подшипник колен вала.

Так же можно приобрести набор для центровки диска сцепления 10 предметов он подходит практически ко всем автомобилям с одним диском сцепления

Существуют механизмы сцепления с двумя дисками. Центровочный в этом случае должен иметь шлицевую часть как и первичный вал КПП. Потому что необходимо от центровать два диска относительно опорного подшипника колен вала. Поэтому в качестве направляющего вала применяют бывший в употреблении первичный вал КПП той же модели. Правильное совмещение дисков значительно упрощает установку кпп.

Направление диска при установке.

Диск должен быть установлен правильно по направлению к КПП и маховику двигателя. Установка возможна в обе стороны.  Он прижимает корзиной сцепления. И пока не начнется движение автомобиля, о ошибке можно даже и не подозревать.

По конструкции диск имеет механизм состоящий из пружин. Пружины смягчают действие угловых нагрузок на диск. Этот механизм имеет выступ от плоскости диска. Больший в одну сторону.Разные конструкции механизмов сцепления, Предполагают обращение этого выступа либо в сторону маховика либо в сторону корзины сцепления. На легковых автомобиля выступ обращен в сторону корзины сцепления, и входит в неё. Если диск развернуть другой стороной то упрется в болты крепления маховика.

При трогании с места диск просто рассыпется.

На автомобиле с двумя дисками сцепления. Диски либо одинаковые,  и обращены в разные стороны друг от друга. Либо существуют диск №1 и диск№2. Какой стороной производится установка диска сцепления можно с ориентироваться по чертежу или инструкции.

 На современных запчастях указывается направление расположения диска. Поэтому необходимо внимательно осмотреть диск. И прочитать надпись на нем как ставится диск сцепления. Обычно она на английском языке. Например на автомобиле Мерседес направление обозначено flywheel side. Что означает со стороны маховика.

Проводим замену

Инструменты

Начальный этап ремонтных работ по замене ДС заключается в подготовке всех инструментов, которые понадобятся в процессе. Речь идет о:

• наборе гаечных ключей — понадобятся как торцевые, так и накидные;
• новый ДС для ВАЗ 2109;
• зубило;
• домкрат;
• несколько кирпичей;
• рулетка или линейка.

Здесь же следует отметить, что в общей сложности замена элемента занимает в среднем около 4 часов, если все действия выполняются правильно. Поэтому запаситесь терпением. Для более подробного описания мы также приготовили для вас видео, которое вы сможете посмотреть в конце статьи.

Пошаговая инструкция

1. Заехав на яму или эстакаду, поставьте ваш автомобиль на стояночный тормоз.
2. Откройте капот и отключите аккумуляторную батарею.
3. Далее, вам необходимо снять брызговик двигателя с левой стороны.
4. Возьмите гаечный ключ и открутите ступичные винты с обоих передних колес. При необходимости воспользуйтесь зубилом.
5. Теперь нужно поддомкратить передние колеса и открутить их, подставив кирпичи в качестве опор.
6. Далее, открутите два верхних винта крепления КПП.
7. После этого необходимо демонтировать стартер. Возьмите гаечный ключ и отвинтите три соответствующих гайки.
8. Когда стартер демонтирован, нужно подставить домкрат под силовой агрегат, в который входит мотор, сцепление и КПП, и отвинтить боковую опору мотора.
9. При помощи гаечных ключей отвинтите кулису переключения скоростей и заднюю опору агрегата.
10. Теперь нужно демонтировать защитный кожух сцепления при помощи гаечного ключа.
11. Когда кожух снят, можно открутить передний болт крепления КПП. Отвинтите также заднюю гайку.
12. Когда болты откручены, можно снять коробку передач по верхним болтам до упора.
13. Коробка будет висеть на проводах, а ее концевик ляжет на растяжку рычага. Таким образом появится щель, через которую нужно снять механизм сцепления.
14. Смажьте направляющую моторным маслом и установите выжимной подшипник.

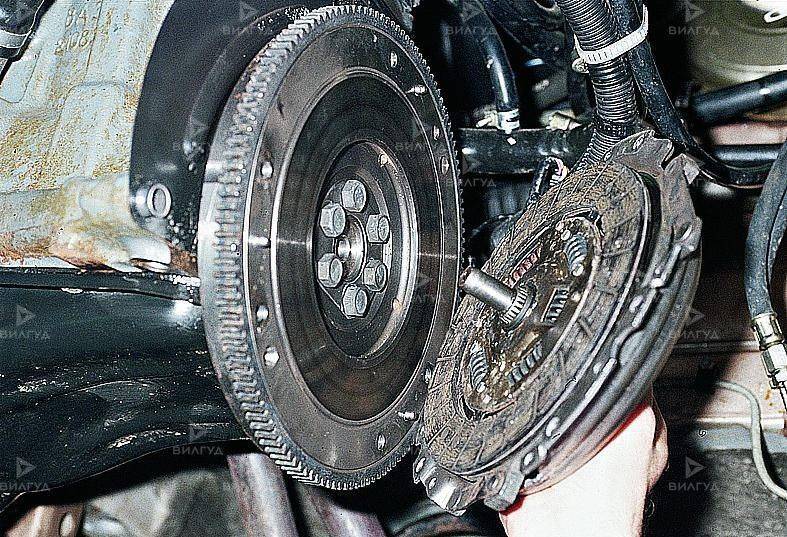

15. Затем снимите старый ДС и установите на его место новый.
16. Коробку передач можно одеть на направляющие, после чего закрутить два нижних винта. Далее, вращая коленчатый вал, равномерно закрутите все болты корзины сцепления.

На этом процесс замены ДС можно считать завершенным. Соберите все в обратной последовательности. После смены элемента необходимо произвести регулировку педали сцепления.

1. Утопите педаль в пол, подставив рядом рулетку, которую также необходимо упереть в пол одним концом. Когда педаль находится в крайнем нижнем положении, необходимо зафиксировать это значение, отметив расстояние по центру подушки педали.
2. Далее, педаль можно отпустить, но необходимо сделать еще одну отметку, когда она находится в крайнем верхнем положении. Запомните это расстояние.
3. Теперь посчитайте величину свободного хода — если она больше или меньше отрезка в 125 — 135 мм, а после замены ДС это так и будет, то его нужно отрегулировать. Сам процесс регулирования подразумевает изменение длины оболочки тросика.
4. Откройте капот и найдите конец тросика педали. Он виден хорошо, поэтому его поиск не займет много времени. При помощи гаечного ключа ослабьте фиксирующую гайку, крепящую тросик к рычагу, а вторую гайку затяните. Делайте это до тех пор, пока свободный ход педали будет в диапазоне от 125 до 135 мм.

Если у вас возникли какие-либо вопросы, касательно процесса, предлагаем вам ознакомиться с видео.

Замена сцепления ВАЗ 2106 своими руками

Представить себе двигатель автомобиля без сцепления довольно сложно. Главная задача автомобильного сцепления — обеспечить плавное включение скоростей посредством кратковременного отключения двигателя от трансмиссии. Благодаря сцеплению автомобиль может плавно трогаться, не перегружая двигатель и предотвращая преждевременный износ всех его деталей, а также деталей коробки передач. Перегрузки вызваны инерционным моментом, который образуется за счет вращения деталей двигателя при внезапном резком замедлении оборотов коленвала. Замена диска сцепления ВАЗ 2106, а также корзины сцепления, как правило, производится одновременно. Данный процесс не из простых и требует определенных навыков и сноровки, поэтому если вы только недавно научились менять свечи зажигания самостоятельно лучше не рискуйте и доверьте работу специалистам. Замена сцепления может производиться двумя способами со снятием коробки передач, и без, именно этим менее трудоемким и удобным способом мы сегодня воспользуемся. Данная работа проводится на подъемнике или смотровой яме.

Актуально:

• Замена крестовины карданного вала на ВАЗ 2101 своими руками
• Замена карданной передачи ВАЗ 2106 своими руками
• Замена сальника штока коробки передач ВАЗ 2108-2109

Замена сцепления ВАЗ 2106 своими руками

1. Зафиксируйте автомобиль противооткатными клиньями.
2. Отсоедините кардан от коробки передач, а также рабочий цилиндр сцепления.
3. Снимите с контактов провода выключателя лампочки заднего хода.
4. Отключите кожух сцепления со стороны блока цилиндров, со стороны днища открутите траверсу.
5. Используя головку на «13», выкрутите две крепежные гайки, которыми крепится подушка коробки передач затем снимите ее.

1. Максимально отодвиньте коробку передач от мотора до тех пор, чтобы рычаг переключения уперся в заднюю часть отверстия днища.
2. Трансмиссия будет висеть на приемной трубе глушителя в качестве страховки, установите дополнительную подпорку под заднюю часть коробки.
3. Возьмитесь за маховик монтажкой, и открутите 6 болтов крепления корзины сцепления, используя ключ на «13». Постоянно поворачивайте коленвал, обеспечивая себе доступ к болтам.

9. Сдвиньте в сторону коробки корзину сцепления, используя образовавшийся проем, демонтируйте диск сцепления.

10. После этого сдвиньте корзину в сторону мотора, и достаньте корзину сцепления.

11. После того, как вытянете ее наружу из картера сцепления, достаньте вилку сцепления и снимите выжимной подшипник с первичного вала коробки передач.

Установка деталей сцепления производится в обратной последовательности. Перед тем как установить их, необходимо вытереть чистой тряпкой смоченной в бензине рабочую поверхность корзины, маховика, а также диска сцепления. Отцентрируйте диск сцепления по отношению к подшипнику в торцевой части коленвала, при помощи специальной оправки, которая имитирует шлицевую часть первичного вала трансмиссии. Когда закончите с затяжкой крепежных болтов корзины к маховику вытяните оправку, она должна легко выйти от усилия руки.

Нанесите тонким слоем смазку «ШРУС-4» на шлицы первичного вала, затем установите коробку на место. После того как замена диска сцепления ВАЗ 2106 завершена, необходимо отрегулировать ход штока рабочего цилиндра сцепления, он должен быть свободным.

Функции и строение диска сцепления

На боковой стороне кожуха присутствуют три равномерно размещенных выемки в форме прямоугольника. В них впритирку входят три ступицы нажимного диска. Подобное строение гарантирует передачу крутящего усилия на рабочий диск и возможность его перемещения относительно оси при активации сцепления.

Между нажимным дисковым элементом и кожухом находятся 18 пружин, размещенные попарно, которые имеют разносторонние завитки для исключения возникновения заклинивания детали. Чтобы противодействовать перекашиванию рабочего диска и получить оптимальное усилие, пружинные элементы ставятся из одной группы. От чрезмерного нагрева в случае пробуксовки сцепления пружины предохраняют шайбы из теплоизолирующего прессованного асбестового материала.

На концы хвостовых вилок рассматриваемого узла прикреплены сферические гайки с коническими пружинами, обеспечивающие некоторое качение элемента, требуемое для гашения изменения дистанции между осями, когда отводится диск. В пазах выступов направляющего дискового элемента размещены три стальных рычага, которые скрепляются с диском и опорными вилками посредством подшипников игольчатого типа и осей.

Сцепление на ВАЗ-2112

Так выглядит схема сцепления ВАЗ-2112 в разборе.

Сцепление на любом автомобиле, в том числе и на ВАЗ-2112 играет очень важную роль. Так, без его участия было бы просто невозможно передать крутящий момент от двигателя к коробке переключения передач.

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса “политеха” на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Из-за того, что на этот элемент приходится большая нагрузка, его абсолютно точно можно назвать расходным материалом, потому, что его основные элементы при сильном износе требует немедленной замены.

Видео о замене сцепления на ВАЗ семейства 2110-2112

Каким-либо образом повлиять на состояние сцепления невозможно, и контролировать его состояние визуально также нельзя, поэтому его неисправности проявятся только тогда, когда один из элементов начнёт выходить из строя.

Инструмент для выполнения работ по замене

Для того, чтобы работы было выполнить проще, необходимо заранее подготовить весь инструмент.

• Смотровая яма или подъёмник.
• Домкрат.
• Противооткатные упоры.
• Набор торцевых ключей.
• Монтировка или трубка удлинитель.

Пошаговый порядок работ

Замена сцепления без снятия коробки передач

Когда сцепление демонтировано, продолжаем работы:

1. При помощи накидного ключа откручиваем болты, крепящие кожух сцепления.

2. Для того, чтобы их легче было вывернуть со своего места, необходимо воспользоваться ключом на «8».

3. Эти болты необходимо выкручивать так равномерно, насколько это возможно, чтобы кожух не деформировался.

4. Далее снимаем корзину и диск сцепления.

5. Осматриваем и при необходимости демонтируем выжимной подшипник.

6. Визуально оцениваем общее состояние, а также ведущего и ведомого диска в частности.

7. В зависимости от того, на каком из элементов обнаружена неисправность меняем их на новые. Также возможна замена сцепления сразу в сборе.

8. В процессе монтажа на место сцепления, ведомый диск ставим выступающей стороной в направлении ведущего диска.

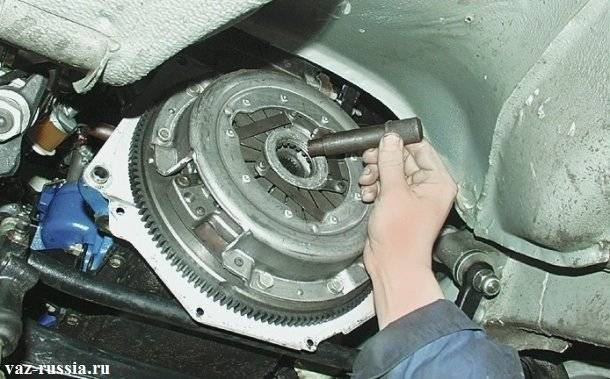

9. Далее, вставляем центрирующую оправку на место фиксации. Это необходимо для того, чтобы он чётко встал по самому центру маховика, иначе если он сместится, коробка переключения передач просто не встанет на своё место ввиду недостаточного места для первичного вала.

10. После этого вставляем оправку в коленчатый вал, далее устанавливаем ведущий диск.
11. Монтируем корзину сцепления и равномерно по кругу затягиваем все болты.
12. Когда все болты затянуты, вытаскиваем оправку.
13. После этого, коробку переключения передач ставим на место, предварительно смазав шлицы его первичного вала.

Ремонт сцепления и диска сцепления своими руками

Сцепление легкового автомобиля осуществляет важную функцию. Этот механизм предохраняет коробку перемены передач (КПП) и все ее шестерни, подшипники, валы от преждевременного износа, поломки зубьев, стирания металла. Фрикционные накладки диска со временем стираются. Для дальнейшей полноценной работы необходима их замена и ремонт сцепления.

Как устроен механизм?

Сцепление отключает маховик двигателя от трансмиссии и вместе с синхронизаторами КПП позволяет плавно, без ударов переключать передачи на вращающихся валах.

Без него невозможно сменить передачу, так как в движении шестерни разных скоростей вращаются с разной частотой оборотов. Благодаря механизму, при его выключении двигатель продолжает вращать коленвал, КПП кратковременно останавливается, позволяя в этот момент включить очередную передачу.

На легковые автомобили производители устанавливают однодисковые сухие, постоянно замкнутые устройства. Они имеют центральную диафрагменную нажимную пружину с гасителями колебаний, которые расположены на ведомом диске. Ведущая половина сцепления представляет собой неразборную часть. Она состоит из следующих частей:

• кожух;
• диск нажимной;
• нажимная пружина диафрагмы.

Кожух прикреплен к маховику болтами и штифтами. Нажимной диск с кожухом соединен стальными пластинами. Каждая из них одной стороной приклепывается к кожуху, другой – к нажимному диску. Нажимной диск с помощью фиксаторов соединен с внешней частью диафрагменной пружины. Два круглых кольца служат для нее опорой. Они закрепляются ступенчатыми заклепками на корпусе кожуха.

Ведомый диск сделан из стали и имеет радиальные прорези, разделяющие его на 12 секторов, которые отогнуты в разные стороны. К секторам приклепаны фрикционные накладки, независимые друг от друга. Демпфер, гасящий крутильные колебания, соединяет ведомый диск со ступицей. В системе имеется гидравлический привод выключения.

Устройство гидропривода сцепления:

• цилиндр главный;
• цилиндр выключения сцепления;
• подшипник;
• вилка;
• бачок резервный;
• педаль, имеющая сервопружину;
• бачок с цилиндрами привода соединены между собой трубопроводами.

Признаки износа

1. Появление запаха фрикционных накладок. Либо сильный износ фередо, либо на них попало масло.
2. Сокращенный ход педали сцепления.
3. Завоздушенный гидропривод либо утечка рабочей жидкости.
4. Рывки в момент переключения передач.
5. Машина «хватает» скорость в последней верхней точке педали сцепления.
6. Сцепление полностью не выжимается, его ведет.
7. Повышенные передачи включаются без проблем, пониженные невозможно поймать.

При появлении хотя бы одного из этих симптомов необходимо срочно обратиться в автосервис либо заняться ремонтом дисков своими руками.

Ремонт

Замена изношенного диска сцепления своими руками при наличии всех инструментов предполагает следующие операции:

• установить машину на подъемник, яму, эстакаду либо поднять надежной лебедкой;
• снять КПП, отсоединив провода от АКБ, соблюдая порядок действий:
• слить масло, снять стартер, от датчика скорости отключить колодку с проводами;
• открутить болт кронштейна модуля зажигания, два болта крепления КПП к ДВС;
• отключить колодку проводов от датчика заднего хода на днище;
• открутить болт хомута кронштейна тяги переключателей передач;
• сдвинуть назад и снять тягу с шарнира, снять колесные приводы;
• во избежание выпадения дифференциала вставить заглушки, привязав их;
• свинтить гайку крепления КПП к ДВС снизу;
• открутить три болта, снять нижний лючок кожуха сцепления;
• слева снизу выкрутить болт крепления КПП к ДВС, вывесить мотор талью;
• открутить левую и заднюю подушки двигателя;
• вставив отвертку между корпусом сцепления и блоком ДВС, КПП сдвинуть с направляющих втулок, первичный вал выходит из сцепления;
• КПП опускается вниз, вынимается из-под машины;
• накидным ключом откручиваются болты кожуха, снимается корзина с диском.

На снятом сцеплении необходимо проверить состояние диска, подшипника, пружин. Изношенные, неисправные детали необходимо заменить. Пользуясь возможностью, почистить, смазать все трущиеся части.

Поверхности диска должны быть сухими, без задиров, трещин.

Произведя ремонт сцепления, заменив по максимуму все негодные комплектующие, собрать КПП в обратном порядке, установить в автомобиль.

Заключение

Замена диска позади, можно дальше эксплуатировать автомобиль. Теперь он показывает чудеса. Передачи переключаются плавно, беззвучно, пропали стуки, рывки. Трогаться с места – одно удовольствие, машина слушается беспрекословно. Успех такого ремонта – это то, что замена диска выполнена своими руками.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

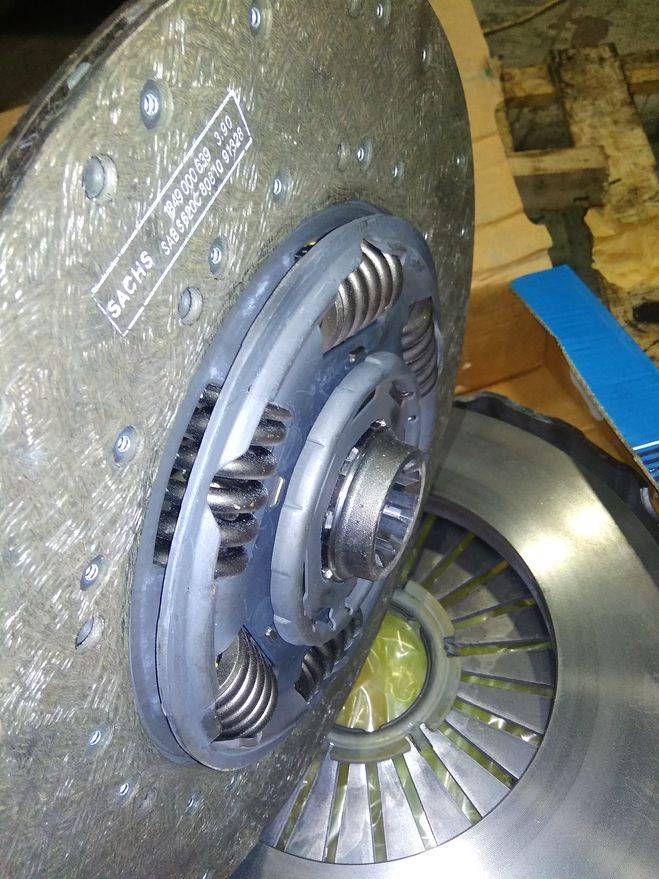

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Завершение работы

Теперь
установите трос сцепления. Его нужно перенастроить, так как диск сцепления
теперь стоит новый, не изношенный, а толщина его больше старого. Отрегулируйте
высоту педали сцепления так, как вам надо. Не забудьте прикрутить трос
спидометра. При установке стартера смажьте Литолом-24 наконечник.

Важным
моментом является установка и регулировка вала переключения передач коробки
скоростей. Валом включите третью передачу, оденьте и соедините валы. Попросите помощника,
чтобы он рычаг переключения поставил в положение третьей передачи. Затяните
хомут.

Осталось
прикрутить шаровую опору, краб, залить масло и ездить на машине. Думаем, что
этот вариант как заменить диск сцепления вам может пригодиться. Это можно
сделать в домашних условиях, вдвоем, без всякого лишнего инструмента. Масло лучше
заливать через лейку. На КПП старого образца, масло заливается сбоку, пока не
потечет. В новых коробках есть щуп, через который можно легко залить смазку.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как заменить сцепление на ВАЗ 2101-ВАЗ 2107?

Примечание!
Перед тем как начать замену, обязательно убедитесь то что неисправность сцепления не вызвана какими либо другими причинами, потому что сама замена данного агрегата работа очень трудоёмка и требует много времени по сравнению с заменой того же самого рабочего цилиндра сцепления из-за которого может так же наблюдаться эффект того что сцепление «Ведёт»! (Если вы хотите поближе познакомиться с неисправностями того или иного агрегата всей системы сцепления, тогда воспользуйтесь формой «Поиск» которая находится в правом верхнем углу сайта, и забейте в поиск ту неисправность которая вам именно нужна допустим: «Сцепление буксует» и вам выйдут все результаты в которых данное сочетание слов было найдено)

Снятие:
1) Сперва чтобы добраться до самого сцепления, вам нужно будет снять для этого коробку. (О том как снять коробку, см. в статье под названием «»)

2) Далее после того как коробка будет снята, возьмите в руки купленную оправку для центрирования диска сцепления, и после чего установите её в центральное отверстие как показано на фото.

Примечание!
Оправку нужно устанавливать до самого конца, пока она не упрется в подшипник коленвала!

3) Затем чтобы маховик не проворачивался, заверните один толстый болт который указан под буквой «Б» в левый нижний бок блока, и после чего отверткой зафиксировав маховик от проворачивания «А», отверните все болты которые крепят кожух и сам нажимной диск сцепления.

Примечание!
При отворачивании болтов крепящих кожух и сам нажимной диск сцепления, придерживайте этот самый диск за его кожух, чтобы он не проворачивался! (Заметьте, то что держать диск нужно только лишь за кожух, потому что если вы к примеру возьмётесь рукой за упорный фланец нажимной пружины, то вы его сможете запросто повредить, поэтому руками придерживайте лишь только кожух)

4) Следом снимите нажимной диск сцепления совместно с кожухом, но при снятии держа его при этом обеими руками за его кожух.

5) После снятия нажимного диска сцепления вместе с его кожухом, перейдите к снятию ведомого диска, для этого возьмите установленный диск в руки и после чего снимите его вместе с оправкой с того места где он установлен.

Примечание!
Кстати! Если вы не поняли куда нужно было вставлять оправку ранее, то мы для вас это место указали синей стрелкой на фото чуть выше!

Установка:
1) Установка нового сцепления происходит в обратном порядке снятию.

Примечание!Установку нового сцепления производите внимательно и обязательно при установке нажимного диска, отцентрируйте положение ведущего диска при помощи оправки!

Для новичков!
Вопрос: Как выглядит оправка для центрирования ведомого диска сцепления?
Ответ:

Дополнительный видео-ролик:
Специально для вас был подготовлен подробный видео-ролик, на котором наглядно показан пример замены сцепления на автомобилях «Классического» производства:
