Вариатор: это что за тип КПП, особенности, плюсы и минусы

Вариаторы Nissan

Этот концерн поставил перед собой прежде всего избавиться от проблем вариаторной КПП, и только затем заниматься наработками. За основу бралась распространённая клиноременная система.

В моделях X-tronic применяются тонкие шкивы и ремни с низкой гибкостью. Сниженное давление понижает шанс поломок и сбоев, а малое трение ремня вариатора меньше влияет на эффективность работы двигателя. Владельцы автомобилей, оснащённых CVT X-tronic, отмечают тихую и комфортную езду.

Эта модель вариаторов сочетается с мощными двигателями

Не обделена вниманием и электроника. Её конфигурация даёт возможность трансмиссии на лету адаптироваться под меняющиеся дорожные условия

Эксперты предугадывают высокие перспективы для вариаторов X-tronic, если Nissan не забросит этот концепт.

Однако при всех плюсах, замечаются сложности при езде по заснеженной или грязной местности. А если возникнет поломка, восстановление работоспособности автомобиля потребует больших средств.

Достоинства и недостатки вариатора

Вариаторные коробки передач практически не устанавливаются на грузовые автомобили из-за повышенных нагрузок на двигатель.

Вариаторная коробка передач имеет свои плюсы и минусы, которые необходимо знать перед покупкой автомобиля с вариатором.

Достоинства вариатора

• Обеспечивает очень плавный разгон, езду и торможение.
• Отсутствует замедление скорости в затяжных подъемах.
• Обеспечивает более экономичный расход топлива, чем классическая коробка автомат.
• Вариатор обеспечивает очень низкий уровень шума и вибрации при работе двигателя.
• Обеспечивает быстрый отклик при подборе оптимального передаточного отношения.
• Исключает критическую нагрузку на двигатель.
• Вариатор исключает пробуксовку ведущих колес.
• Имеет более простую конструкцию, чем классическая коробка передач.

https://youtube.com/watch?v=Ok00hUya_AE

Недостатки вариатора

• Вариатор желательно не перегревать максимальными оборотами двигателя, увлекаясь ездой «педаль газа в пол», или или длительной буксовкой на одном месте. Это может привести к быстрому износу конусных дисков и ремня.
• Работа вариатора контролируется несколькими датчиками управления, выход любого из них их строя потребует дорогого ремонта.
• Вариаторная коробка передач требует периодической замены трансмиссионного масла, причем чаще, чем в классической коробке. И стоимость масла для вариатора выше, чем для «автомата».
• Каждые 100-120 тысяч пробега нужно менять ремень вариатора.
• Ремонт вариаторной коробки стоит очень дорого и часто дешевле заменить вариатор на новый, чем отремонтировать старый.

Устройство клиноременной коробки CVT

Поскольку тороидальный вариант достаточно дорог в производстве и применяется только на премиумных автомобилях, имеет смысл рассказать об устройстве только клиноременного типа.

Как и робот, вариатор устанавливается либо продольно, либо поперечно. Основные его компоненты:

• Система сцепления. Простейшее устройство, предназначенное для соединения двигателя с трансмиссией и, при необходимости, ее отключения (так называемая «нейтралка»).
• Гидротрансформатор, использующийся также и в обычной АКПП.
• Валы с изменяющимися конусами.
• Ремень или цепь для их соединения. Кстати, оба компонента изготавливаются только из прочных металлов, поскольку на них приходится большая нагрузка.
• Масло, применяющееся для снижения трения между валами, а также для нагнетания давления.
• Насос, создающий то самое давление. Оно необходимо для правильной работы конусных частей. Иногда он может отсутствовать (в таких случаях за изменение диаметра шкивов отвечает либо гидравлика, либо пружина).
• Гидроблок, выполняющий функцию подачи масла по различным каналам к обоим шкивам. Кстати, если при работе вариатора возникают различные толчки или пробуксовки, чаще всего это свидетельствует о поломке гидроблока.
• Система фильтров, не позволяющая масляным каналам забиваться отложениями и металлическим мусором.
• Радиаторы, отводящие тепло от коробки передач. К сожалению, без них такая трансмиссия довольно быстро перегревается, особенно во время пробуксовки или езды по бездорожью.
• Электронная система управления, получающая команды от ЭБУ и изменяющая диаметр каждого из валов в зависимости от скорости и нагрузки.
• Устройство, отвечающее за включение реверсного хода.

Резюме: плюсы и минусы вариатора.

Итак, подведем итоги всего вышесказанного.

Минусы вариатора.

1. Невозможность резко стартануть с места, с прокручиванием колес.
2. Не работает со слишком мощными двигателями. Современные вариаторы ставят на авто с двигателем до 200 лошадей.
3. Для сложного вождения надо менять свои навыки. В те моменты, когда нужно точно «давать газ» (стабилизация при маневре, вызов заноса на полном и заднеприводном авто, скоростной выход из поворота и т.д.), надо давать чуть упреждающее нажатие на педаль акселератора.
4. Невозможность хорошей спортивной езды. Спортивные приемы плохо работают.

Плюсы вариатора.

1. Хорошие показатели разгона для среднемощных автомобилей.
2. Пониженный расход топлива по сравнению с автоматом. Особенно хорошо проявляется экономия топлива в сочетании с круиз контролем при движении по трассе.
3. Дополнительная безопасность в экстремальных ситуациях. Плавное нарастание и падение тяги не дает дестабилизировать авто. Постоянное сцепление избавляет, например, от таких моментов, как нестабильное поведения автомобиля в управляемом заносе при автоматической смене передачи.
4. Ну и, естественно, все плюсы «автомата»: не надо переключать передачи, нажимать сцепление и т.д. Т.е. легкость управления автомобилем.

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

• автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
• благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
• машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
• плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
• электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

• несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
• трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
• применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
• неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

Долговечность

О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT1-27T, применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/B-класса.

Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).

Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).

Устройство клиноременной коробки CVT

Поскольку тороидальный вариант достаточно дорог в производстве и применяется только на премиумных автомобилях, имеет смысл рассказать об устройстве только клиноременного типа.

Как и робот, вариатор устанавливается либо продольно, либо поперечно. Основные его компоненты:

• Система сцепления. Простейшее устройство, предназначенное для соединения двигателя с трансмиссией и, при необходимости, ее отключения (так называемая «нейтралка»).
• Гидротрансформатор, использующийся также и в обычной АКПП.
• Валы с изменяющимися конусами.
• Ремень или цепь для их соединения. Кстати, оба компонента изготавливаются только из прочных металлов, поскольку на них приходится большая нагрузка.
• Масло, применяющееся для снижения трения между валами, а также для нагнетания давления.
• Насос, создающий то самое давление. Оно необходимо для правильной работы конусных частей. Иногда он может отсутствовать (в таких случаях за изменение диаметра шкивов отвечает либо гидравлика, либо пружина).
• Гидроблок, выполняющий функцию подачи масла по различным каналам к обоим шкивам. Кстати, если при работе вариатора возникают различные толчки или пробуксовки, чаще всего это свидетельствует о поломке гидроблока.
• Система фильтров, не позволяющая масляным каналам забиваться отложениями и металлическим мусором.
• Радиаторы, отводящие тепло от коробки передач. К сожалению, без них такая трансмиссия довольно быстро перегревается, особенно во время пробуксовки или езды по бездорожью.
• Электронная система управления, получающая команды от ЭБУ и изменяющая диаметр каждого из валов в зависимости от скорости и нагрузки.
• Устройство, отвечающее за включение реверсного хода.

Почему именно вариатор

1. В англоязычной литературе вариаторы именуют CVT, что раскрывается как Continuously Variable Transmission. Именно так, единственный теоретически безразрывный поток тяги. Любая другая АКПП вынуждена плавно манипулировать двигателем, переключать генератор крутящего момента с одной пары шестерён на другую (условно, строго говоря, там не так всё устроено), а потом сглаживать неизбежные скачки с применением проскальзывания. Вариатор просто плавно переведёт свои конусы на другой режим.
2. Множество дискретных передач даёт неизбежный рост объёма оборудования. Если заглянуть внутрь суперсовременной классической АКПП, например, где наворочены 8–9 передач, то от обилия зубчатых колёс зарябит в глазах. Вариатор тоже непрост, но два конуса, ремень и немного обвеса — только это составляет необходимый минимум при бесконечном количестве передаточных чисел.
3. Автоматы были признаком относительно дорогого и сложного автомобиля. А уж если речь идёт о мотоцикле, то это вообще за гранью. CVT же ставят на любой дешёвый китайский мопед. Или на престижную Ауди, вариатору всё равно, он будет трудиться и станет уместен где угодно.

При таких достоинствах может возникнуть непонимание — а где это чудо было раньше. Кто заставил многие поколения автомобилистов вручную передвигать муфты с синхронизаторами и без них на протяжении столетия? Проблема именно в простоте. Полёты в космос для детей тоже кажутся предельно понятными, разогнаться и улететь. Но пришлось ожидать развития важных и сложных технологий, материалов, а также набить немало шишек на испытаниях. Это сейчас, когда всё уже получилось, многим известно, что такое вариатор в машине, а ремень на скутере могут поменять даже школьники, купив его на сэкономленные карманные деньги. К сожалению, на автомобилях до сих пор это не так.

Особенности АКПП

Когда на выбор предлагается вариатор либо же автоматическая коробка передач, объективно, не изучая вопрос детальнее, сказать, что лучше, невозможно. Для этого нужно вникнуть суть каждого типа трансмиссии, изучить его особенности, конструкцию и принцип работы.

Сразу стоит заметить, что сравниваться будет классический автомат и вариатор, фактически являющийся разновидностью автоматической коробки.

Управление автоматом осуществляется с помощью специального селектора или ручки переключения. Обычно она устанавливается в районе центрального тоннеля, но на некоторых авто, преимущественно американских производителей, располагается на рулевой колонке.

Селектор предусматривает возможность для водителя путём перемещения переключателя выбирать один из доступных режимов работы, в числе которых Drive, Parking и R, необходимый для движения задним ходом. По мере усовершенствования автоматических коробок количество режимов значительно увеличивалось. Всё чаще на современных автомобилях, даже при не самых дорогостоящих моделях, автоматы предусматривают наличие специальных режимов движения, необходимых для зимнего передвижения, спортивной езды или максимальной экономии топлива.

Классический автомат конструктивно состоит из планетарной КПП, гидротрансформатора и специальной системы управления. АКПП могут использоваться на легковых авто, в грузовом транспорте, автобусах и даже на колёсной спецтехнике.

В состав гидротрансформатора входит турбинное и насосное колесо, между которыми располагается реактор. Насосное колесо имеет непосредственную связь с коленчатым валом мотора, а турбинное соединяется с валом коробки передач. В зависимости от того, в каком режиме работает реактор, он может блокироваться обгонной муфтой или находиться в состоянии свободного вращения.

Крутящий момент от мотора на КПП передаётся за счёт потока жидкости, в роли которой выступает трансмиссионное масло. Оно подаётся с помощью лопаток насосного колеса на лопасти колеса турбинного типа. Между колёсами гидротрансформатора имеются минимальные зазоры, а сами лопасти выполняются специальной формы, чтобы создавать непрерывный круг для циркуляции рабочей жидкости. Это обеспечивает наличие жёсткой связи между мотором и коробкой передач, необходимой для плавной передачи тягового усилия.

Гидротрансформатор способен преобразовывать скорость вращения и предавать крутящий момент в строго ограниченном диапазоне. Из-за этого к нему подключается планетарная многоступенчатая коробка, которая также позволяет двигаться на машине с АКПП задним ходом.

Передачи переключаются за счёт создания высокого масляного давления. В этом процессе важнейшую роль играют фрикционные муфты. Возникающее между ними давление распределяется системой управления, состоящей из управляющего блока и электромагнитных клапанов.

Условным недостатком АКПП можно назвать то, что она стоит достаточно дорого, а также расходует больше топлива. Но это достаточно спорные минусы, поскольку современные автоматы вышли на новый уровень по эффективности. Многие из них как минимум не уступают классическим МКПП, а порой даже превосходят по показателям экономии топлива.

Изучение особенностей, которыми обладает коробка автомат, не даёт возможности сказать, что лучше, если конкурентом выступает вариатор. Для начала нужно рассмотреть характеристики самой вариаторной коробки передач.

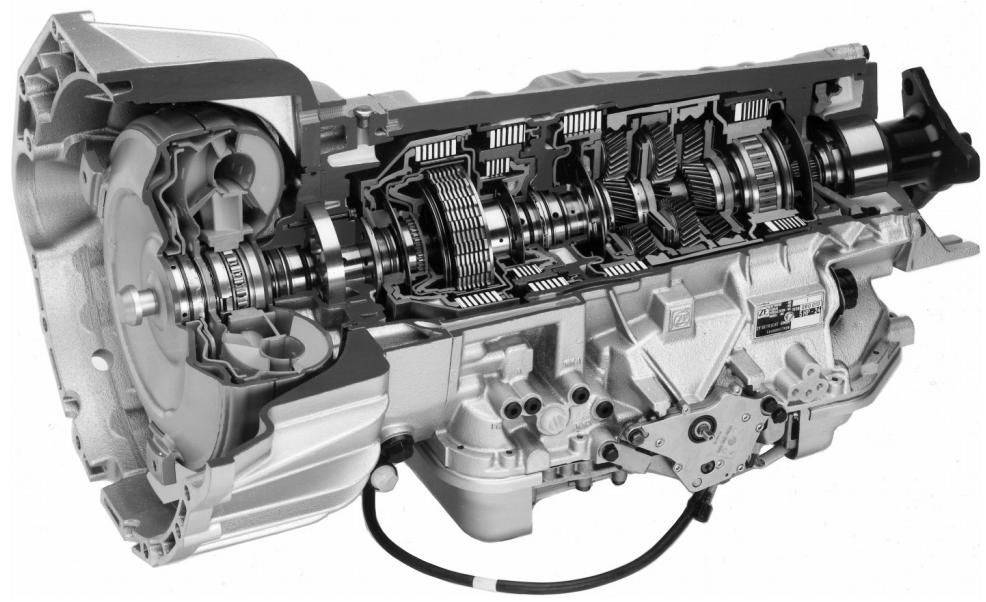

АКПП в разрезе

Принцип работы и конструкции вариатора

Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.

На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.

На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.

Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.

То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).

Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).

Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.

На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.

По принципу действия помимо клиноременных существуют ещё торовые вариаторы.

В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.

Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?

Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.

Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.

От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.

В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.

Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.

К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.

Устройство вариаторной коробки передач и принцип её работы

Принцип работы коробки передач вариатора основан на плавном изменении передаточного числа в зависимости от внешних условий. Устройство вариатора клиноременной конструкции предполагает изменение диаметра шкивов. Конструктивно это реализуется путем схождения и расхождения двух конусов, насаженных на вал. Основными факторами, определяющими диаметр шкива в точке соприкосновения, являются нагрузка и скорость.

Вариатор с клиноременной конструкцией включает в себя несколько основных частей:

• Система сцепления. В первых бесступенчатых трансмиссиях для подсоединения к силовому агрегату применялся гидротрансформатор, аналогичный применяемому в АКПП. В последующем автопроизводители стали экспериментировать с центробежными и электромагнитными муфтами, позволяющими повысить КПД передачи.
• Валы с насаженными конусами переменного диаметра. Работают под высокой нагрузкой, поэтому изготавливаются из высокопрочной стали.

Рис. — «Клиноременная передача»

• Ремень или цепь. Служит для передачи усилия между шкивами. Изготавливается из металлических лент, соединенных специальными фасонными частями.
• Трансмиссионная жидкость. Обычное масло для автоматических КПП автопроизводители применять не рекомендуют. Для авто с вариатором выпускаются специальные смазки (например, DiaQueen CVT, применяемая для Митсубиси).

Рис. — «Оригинальное масло в CVT»

• Гидроблок. Служит для направления подачи масла в требуемый канал. Нагнетание смазки происходит при помощи масляного насоса.
• Фильтры. Как правило их несколько: грубой и тонкой очистки масла, а также пара магнитов, улавливающих мелкую металлическую крошку. Фильтры могут устанавливаться как внутри вариатора, так и за пределами его корпуса.

Рис. — «Фильтры тонкой очистки масла»

• Радиатор. Вариаторная коробка работает с большим нагревом, чем автомат. Поэтому для предотвращения термического разрушения масла и его присадок требуется охлаждение с помощью радиатора.
• Электронный блок управления. Алгоритмы выбора оптимального передаточного числа и подача команд для управления вариатором возложены на электронику бесступенчатой трансмиссии. Она поддерживает постоянную связь с главным модулем ЭБУ, обрабатывает информацию, поступающую от датчиков. Располагаться блок управления вариатором может как в корпусе самого вариатора, так и за его пределами.

Основные виды вариаторов и принцип их работы

Сегодня каждый автопроизводитель располагает собственными наработками в области инженерии трансмиссий, в том числе, вариаторов. Тем не менее, все существующие на сегодняшний день коробки передач CVT принято разделять на два типа: клиноременный и тороидальный.

Клиноременный вариатор состоит из двух шкивов и ремня с трапецеидальным сечением. Каждый из шкивов представляет собой два конических диска, благодаря которым появляется возможность менять диаметр и передаточное число исходя из скорости вращения мотора. Ряд производителей нередко вместо традиционного ремня применяют цепь, а некоторые компании изготавливают ремень из особых металлических пластин. Впрочем, на принцип работы вариатора с точки зрения способа передачи тяги эти особенности влияния не оказывают.

За работу дисков каждого шкива отвечает электронная система, состоящая из датчиков с сервоприводами и центрального блока управления. Общий принцип работы системы следующий. Обладая клиновидной формой, ремень вступает в контакт с каждым из шкивов только лишь боковыми поверхностями. Изнашиваясь со временем, ремень словно «впивается» в шкив, сохраняя тем самым необходимый уровень сцепления. Вращение коленчатого вала передается ведущему шкиву. Его конструкция такова, что в случае увеличения оборотов двигателя «щеки» дисков постепенно сжимаются, тем самым выталкивая ремень от центра к ободу. Одновременно с этим, «щеки» дисков ведомого шкива разжимаются, что утапливает ремень к центру. Таким образом, происходит изменение радиусов вращения, а, значит, и передаточных отношений в бесступенчатом режиме. По сути, при такой схеме можно получить сколь угодно много передаточных чисел, а не только какие-то фиксированные значения. С ростом оборотов мотора происходит постепенное сжимание ведущего шкива с одновременным разжиманием ведомого, что гарантирует сохранение натяжения ремня. Если водитель сбрасывает обороты мотора, отпуская педаль «газа», внутри вариатора происходит противоположный процесс.

Несколько иной принцип работы у коробки-вариатора тороидального типа. Она располагает парой колес со сферической рабочей поверхностью. Между этими колесами зажимается ролик. Как и шкивы ременного вариатора, колеса тороидального CVT разделяют на ведущее и ведомое. Передаточное число меняется в данном случае посредством силы трения, которая возникает между поверхностями колес и ролика.

Когда ролик меняет свое положение относительно поперечной плоскости, происходит изменение передаточного числа в ту или иную сторону. При горизонтальном положении ролика ведомое колесо будет вращаться со скоростью, равной скорости вращения ведущего колеса. Но стоит ролику повернуться, происходит немедленное изменение скорости вращения ведомого колеса относительно ведущего. Поскольку в пятне контакта ролика и поверхности колеса возникает довольно серьезное усилие, разработчики вариатора предусмотрели использование специальных устройств, способствующих преодолению притяжения ролика к поверхности колеса. К примеру, тороидальная система Extroid, применяемая на многих моделях автомобилей Nissan, оснащается специальным устройством, работающим под управлением электроники. Благодаря такому устройству прецизионный гидромеханизм меняет расположение узла с роликами на микроскопическую величину в вертикальной плоскости. Сдвиг, производимый относительно оси колес, провоцирует самостоятельный поворот ролика.

Устройство вариатора

Устройство вариатора

Практические конструкции вариаторов включают в себя устройства для обеспечения плавного трогания с места, движения задним ходом, систему управления, гидронасос.

В роли сцепления могут выступать либо пакет фрикционов, либо гидротрансформатор. Пакет фрикционов проще, компактнее, но по плавности включения и долговечности уступает гидротрансформатору. Поэтому такая конструкция применяется на недорогих автомобилях. Гидротрансформатор имеет большие габариты и массу, зато обеспечивает более плавное трогание, сглаживание рывков, что увеличивает ресурс работы вариатора. Кроме того, вариатор с гидротрансформатором быстрее переходит с низших передач на высшие при резком разгоне.

Для обеспечения движения задним ходом применяется простая планетарная передача.

Система управления состоит из блока управления, датчиков, гидросистемы управления шкивами.
Получая данные об оборотах двигателя, скорости автомобиля и положении педали акселератора, блок управления определяет оптимальное для данного режима движения передаточное число. По показаниям датчиков скорости вращения первичного и вторичного валов определяется реальное передаточное отношение. При их несовпадении блок управления выдает команду гидросистеме на изменение диаметра шкивов.

Рабочее давление в гидросистеме и смазку деталей вариатора обеспечивает насос, приводимый от первичного вала. Причем давление в системе зависит не от оборотов двигателя, а поддерживается пропорциональным развиваемому крутящему моменту. Чем больше момент, тем сильнее сжимаются диски, предотвращая проскальзывание ремня. От давления, создаваемого насосом, зависит быстродействие вариатора – чем оно выше, тем быстрее изменяется передаточное отношение. Масло в системе применяется специальное, с маркировкой CVT. В качестве напоминания такая же надпись ставится на маляном щупе вариатора.

Электронная система управления позволяет наделить вариатор большим перечнем дополнительных функций: адаптация к стилю вождения, экономичный или спортивный режим, «ручное» переключение передач.

Последняя опция введена больше в связи с субъективным восприятием некоторыми водителями особенностей работы вариатора, чем с технической необходимостью. При резком нажатии на педаль акселератора двигатель вначале выводится на обороты, соответствующие максимальной мощности, и далее разгон происходит за счет изменения передаточного отношения вариатора. При этом мотор все время работает «на одной ноте». Водителей «с музыкальным слухом» это раздражает. Поэтому и вводится «ручной» режим с 6-8 фиксированными передачами, и тогда звук двигателя с вариатором приобретает ласкающую слух переменную тональность.

Еще один нюанс конструкции вариаторных трансмиссий связан с диапазоном передаточных чисел. Прямой передаче соответствует положение, когда диаметры дисков одинаковы. Поэтому низшее и высшее передаточные числа симметричны относительно единицы. А значит, высших передач получается слишком много, а низших, наоборот, недостаточно. Чтобы компенсировать этот недостаток, увеличивают передаточное число главной передачи.

Какие ремни используются в клиноременных вариаторах?

Несколько слов скажем и о ремнях. Безусловно, обычные резиновые ремни, устанавливающиеся на привод генератора, применять нельзя. Они рассчитаны на более низкую нагрузку и будут быстро изнашиваться.

В качестве ремня выступает стальная лента со специальным покрытием, либо несколько этих лент со сложным сечением и нанизанными пластинами.

Такие свойства позволяют передавать толкающее усилие не только частью, которая обращена к ведущему валу (в противном случае такой ремень просто сложился бы).

В некоторых автомобилях применяется стальная цепь, смазывающаяся специальной жидкостью для уменьшения эффекта скольжения. Такая конструкция способна передавать большее усилие и рассчитана на высокие нагрузки, однако и стоимость ее немного выше.
