Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Bluetooth или Wi-Fi адаптер?

Тип подключеня к адаптеру также может играть важную роль при работе с адаптером.

Самым важным стоит отметить, что на iOS нельзя будет подключиться к Bluetooth адаптеру, и тут проблема не в адаптере, а в самом iPhone, который ограничивает возможность подключения. Но это опять же гвооря о китайских адаптерах. В адаптерах от хороших производителей этой проблемы может не быть, об этом стоит уточнить на сайте продавца. В случае, если владелец устройства на iOS стоит отдать предпочтение адаптеру с Wi-Fi.

Но это не единственное его преимущество.

Адаптер с Wi-FI подключением имеет следующие преимущества:

  • Более стабильное подключение, по сравнение с Bluetooth
  • Скорость передачи данных выше
  • Расстояние на котором он сможет работать также больше

Единственным недостатоком адаптера ELM 327 с Wi-Fi подключением является его стоимость, он дороже адаптера с Bluetooth. Но ради всех этих преимуществ стоит переплатить.

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Версия 1.5 и 2.1 в чем разница?

Опять же на «АЛИ» есть различные версии таких ELM327, одни работают на прошивке версии 1.5, другие на 2.1. Но брать свежую — я вам не советую!

В чем тут критичное различие:

Версия 1.5

была полностью клонирована с оригинального сканера, то есть участие китайцев тут минимальное (просто содрали и залили в свой девайс). Однако «ЖЕЛЕЗО» все же китайское, да и сборка зачастую подвальная. Поэтому нужно выбирать правильных продавцов, как говорится «проверенных временем». Эта версия прошивки поддерживает большое количество свежих автомобилей, а также старых (которым больше 10 лет). Работает относительно безотказно и стабильно.

Версия 2.1

это свежая версия прошивки, залитая в тоже «ЖЕЛЕЗО». Однако здесь к ней приложили руку китайские программисты, выкинули много функций которые по их мнению не нужны. Отсюда не видит большое количество автомобилей (особенно тех которым больше 10 лет), то есть можете купить такой ELM327, а он банально не подключится к вашему ЭБУ и ничего не прочитает. ДА и стабильность, оставляет желать лучшего. Вот почему именно версия 2.1, так плохо продается, собственно я вам ее и не советую.

Процесс появления не такой быстрый, даже новые на вид авто, зачастую используют старые ЭБУ, а поэтому ELM327 с «АЛИ» будет жить еще долго. Главное брать 1.5 версию.

Как им пользоваться?

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению.

Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!

Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список. Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.

Однако не все наборы PID бесплатны. И например для KIA его нужно купить. Продается он также на GOOGLE PLAY

Есть важная для многих функция считывания ошибок и их сброса. Вы поймете, в какую сторону смотреть и что делать (эту информацию даст вам код).

Вот лично я считаю, что у всех владельцев с АКПП, должен быть такой аппарат. Почему? ДА потому что просто вы можете считывать показания температуры, как с двигателя, так и с АКПП

Как известно перегрев автоматической трансмиссии — убивает ее, и неважно автомат у вас или вариатор. Перегрева быть не должно! Температура должна находиться в пределах 90 – 100 градусов Цельсия

Если она у вас выше, то износ АКПП идет в разы быстрее. И вам нужно что-то делать.

Перегрев может быть вызван старым маслом, забитым радиатором снаружи, нужно его промыть на мойке, внутри – опять же от износа масла могут быть отложения, от больших нагрузок резко «жарите с места» и держите темп уже в течение полчаса, банально тяните какой-то прицеп, либо просто не хватает штатного радиатора.

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет  проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.

Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).

Версии 1.5 и 2.1 ELM327 чипов — в чем различия?

В 2014 году появились адаптеры на чипе ELM327 ver 2.1. Причина создания — удешевления производства, а обновленная версия носит лишь рекламный характер.

На самом деле ver 2.1 урезанная, поэтому не работает со многими АТ-командами. Прошивка разработана ориентируясь на новую электронику в авто, более современного программного обеспечения, к примеру, программы Torque.

Как результат, старые версии программ и протоколов автопроизводителей, не имеют совместимости с чипом 2.1. К тому же разработчики не предусмотрели ширину шины OBD, поэтому команды выше 2 байт не будут передаваться с контроллера на внешнее устройство.

Достоинства и недостатки

Адаптер ELM327 OBD2 Bluetoothmini уже оценили по достоинству те, кто успел его купить и испробовать на своём авто. Отзывы говорят о следующих достоинствах, которыми обладает автосканер:

  • он довольно просто и быстро устанавливается и подключается — для этого не нужны особые знания и навыки;
  • диагностический софт поддерживает любое устройство: смартфон, ноутбук, планшет;
  • адаптер имеет поддержку русского языка;
  • все, кто успел купить адаптер, подчёркивают высокое качество изготовления и добротную конструкцию;
  • в том случае, если автосканер будет несовместим с вашими устройствами, вы можете вернуть его и получить обратно свои деньги;
  • автосканер имеет гарантийное обслуживание на протяжении 1 года;
  • адаптер рассчитан на срок службы в 10—15 лет;

Программа для elm327 под названием OBD Авто Доктор

  • автосканер продаётся через интернет, оплата производится в момент получения прибора — вам нет необходимости тратить время на посещения магазинов;
  • к прибору прилагается софт и инструкция на русском языке. Руководство достаточно простое и понятное для любого пользователя;
  • адаптер позволяет осуществлять бесперебойный контроль состояния всех узлов автомобиля, строить аналитические графики, своевременно выявлять любые неполадки в работе транспортного средства.

Данные о состоянии Вашего авто поступают прямо Вам на телефон

Чтобы получить гарантированно качественное изделие, не стать жертвой мошенничества и не приобрести подделку, стоит заказывать адаптер только у официальных дистрибьюторов. Желание потратить меньшую сумму, заказ у неизвестных лиц могут стать причиной того, что радость от сэкономленных денег будет гораздо короче огорчения из-за неоправданных надежд.

Чтобы изделие служило долго, и его работа была корректной, выполняйте все подключения и эксплуатируйте его так, как рекомендует инструкция. Нежелание разобраться с прибором и неправильные условия эксплуатации могут привести к его некорректной работе и преждевременному выходу из строя.

Полный отчет о Вашей поездке с помощью автосканера ELM 327

Автосканер ELM327 Bluetooth

Автосканер ELM327 Bluetooth — это специальный адаптер, небольшое устройство, посредством которого выполняется ранняя диагностика машины в оперативном режиме.

Он считывает коды ошибок, показания датчиков, следит за временем разгона и выполняет другие задачи для машин, выпущенных с 1996 по 2012 год и оборудованных специальной бортовой системой тестирования OBD2. Устанавливая на своё авто адаптер ELM327 bluetooth, OBD2 подключаете к нему через специальный штатный разъём.

Диагностика автомобиля с помощью автосканера ELM327

Вот перечень задач, которые решает адаптер ELM327 Bluetooth:

  • считывает стандартные и специальные диагностические коды ошибок и демонстрирует их расшифрованные значения;
  • выполняет сброс ошибок и гасит красную лампочку «Проверьте двигатель»;
  • показывать в реальном времени данные различных датчиков, в число которых входит количество оборотов двигателя, температура жидкости для охлаждения, расход, давление топлива и т. д.;
  • получение данных о транспортном средстве;
  • читка VIN-кода машины.

Адаптер подключается к планшету, смартфону или ноутбуку через блютуз или разъём usb. Подключение через usb обычно используется в том случае, если блютуз-портом воспользоваться нет возможности. Существуют версии ELM327 OBD2, использующие подключение через WI-FI, что, безусловно, удобнее, чем блютуз или usb. В любом случае каждый для себя сам выбирает, какое подключение удобнее и выгоднее использовать: WI-FI, блютуз или usb.

Автосканер ELM327 OBD2 Bluetooth mini снабжён специальным софтом, при помощи которого выполняется диагностика. Он может работать и без него, однако в этом случае вы получаете гораздо меньше возможностей.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Где купить адаптер ELM 327?

Самым популярным и выгодным вариантом покупки является известный во всем мире китайский маркетплэйс AliExpress. Хочу дать ссылки на адаптеры, которые я покупал сам, которые проверял в работе и они имеют хорошие отзывы на платформе AliExpress:

OBD2 ELM327 – Адаптеры на “любой вкус”. Есть версии 1.5 и 2.1, также можно выбрать удобный для себя способ подключения Wi-Fi или Bluetooth. Есть возможность экспресс-доставки.

На страницах ниже я не заказывал, но отзывы положительные:

ELM327 Bluetooth – страница покупки адаптера с Bluetooth с возможность выбрать свою марку и модель автомобиля, для более точной работы адаптера. Отзывы положительные.В отзывах есть скриншот проверки программой ELM327 Identifier. Вывод проверки: Правильная 1.5. Проблем с работой нету.

ELM 327 Wi-Fi – Адаптер с подключением по Wi-Fi. Отзывы положительные. С программой Torque есть возможность подключиться с ОС iOS, также может работать с Windows и Android.

Android

Как и любой софт, программы для работы с автодиагностическим адаптером подразделяются, в зависимости от того, на какой операционной системе им предстоит работать.

Для телефонов и планшетов на базе Андроид разработано достаточно много таких приложений.

Они могут иметь внутреннюю специализацию по типам операционной системы Андроид, характеристикам ее прошивки и т. д.

Torque Pro

Основная положительная черта такого софта – высочайшая универсальность. Приложение способно работать с автомобилями множества марок (Фиат, Киа, Рено. Ниссан, Инфинити, и др.).

Для этого необходимо скачать именно то приложение, которое было разработано для конкретной автомобильной марки.

Приложение способно делать следующее:

  • Отображает список кодов ошибок и неполадок в двигателе;
  • Отображение реальных параметров настоящего времени на экране телефона, в виде виртуальной приборной панели;
  • Уведомление о критических значениях параметров тех или иных показателей;
  • Проверка датчиков кислорода;
  • Ведет учетный журнал, который можно достаточно тонко подстраивать в зависимости от того, какие данные вы хотите записывать;
  • Расчет стоимости поездок на основании цен на бензин (довольно приблизительный, но все же удобный);
  • Есть плагины для софта, которые позволяют записать видео поездки, наложить на него карту, а также показания датчиков в этот момент;
  • Кроме того, есть функции для разработчиков плагинов.

Этот софт имеет множество поклонников. Преимущественно потому, что он позволяет выполнять широчайший спектр работ прямо с помощью телефона.

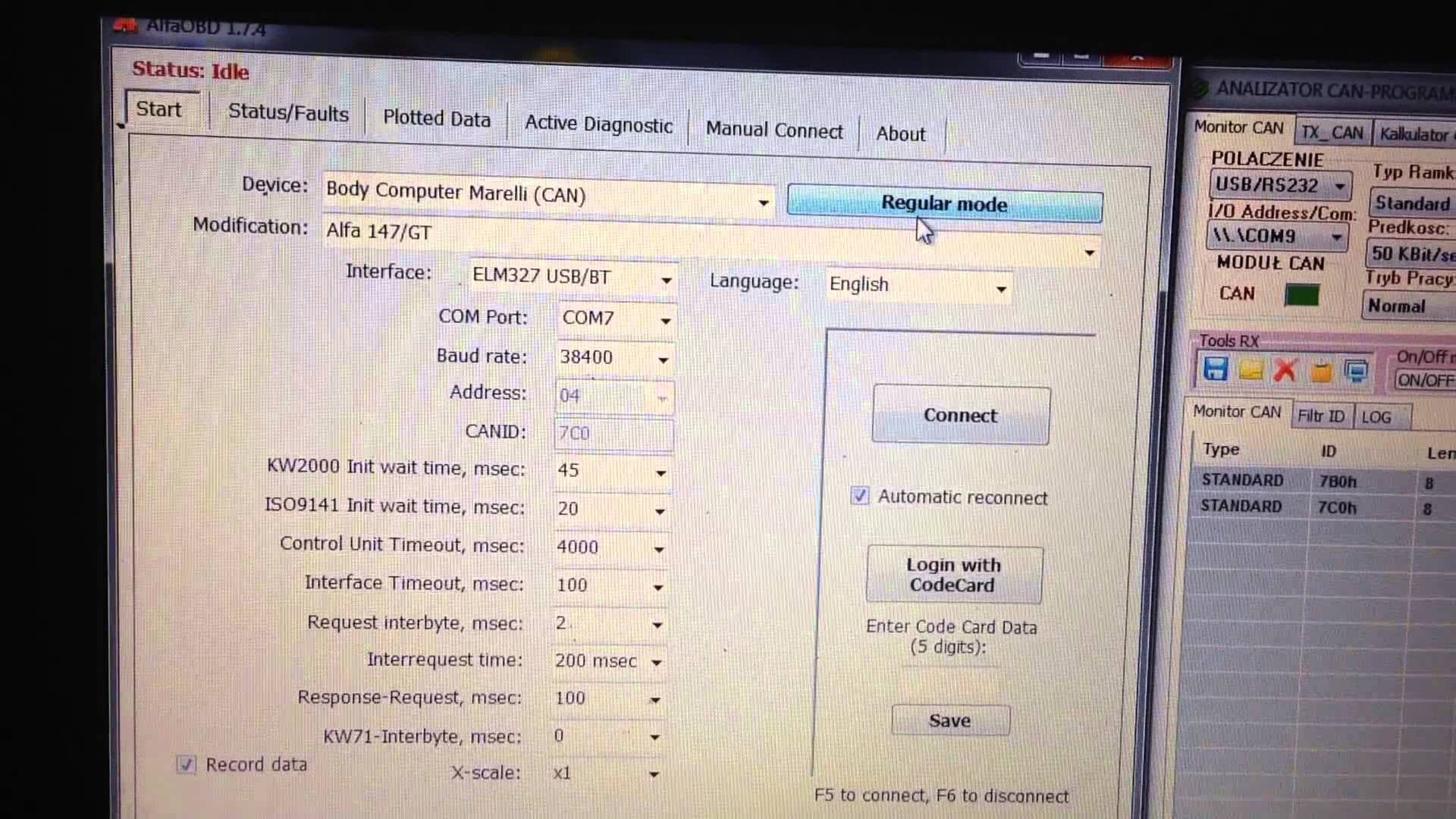

Alfa OBD

Эта программа для elm327 bluetooth имеет очень узкий функционал. Предназначена исключительно для работы с двигателями автомобилей, входящих в Fiat Group.

Определяет и отображает неполадки, а также проводит детальный текущий мониторинг систем и устройств двигателя.

Выполняет следующие функции:

Хотя и предназначена программа исключительно для работы с двигателями Фиат, она все же пользуется значительной популярностью. Работает стабильно и без перебоев.

Именно поэтому этот софт владельцы Фиата скачивают почти всегда.

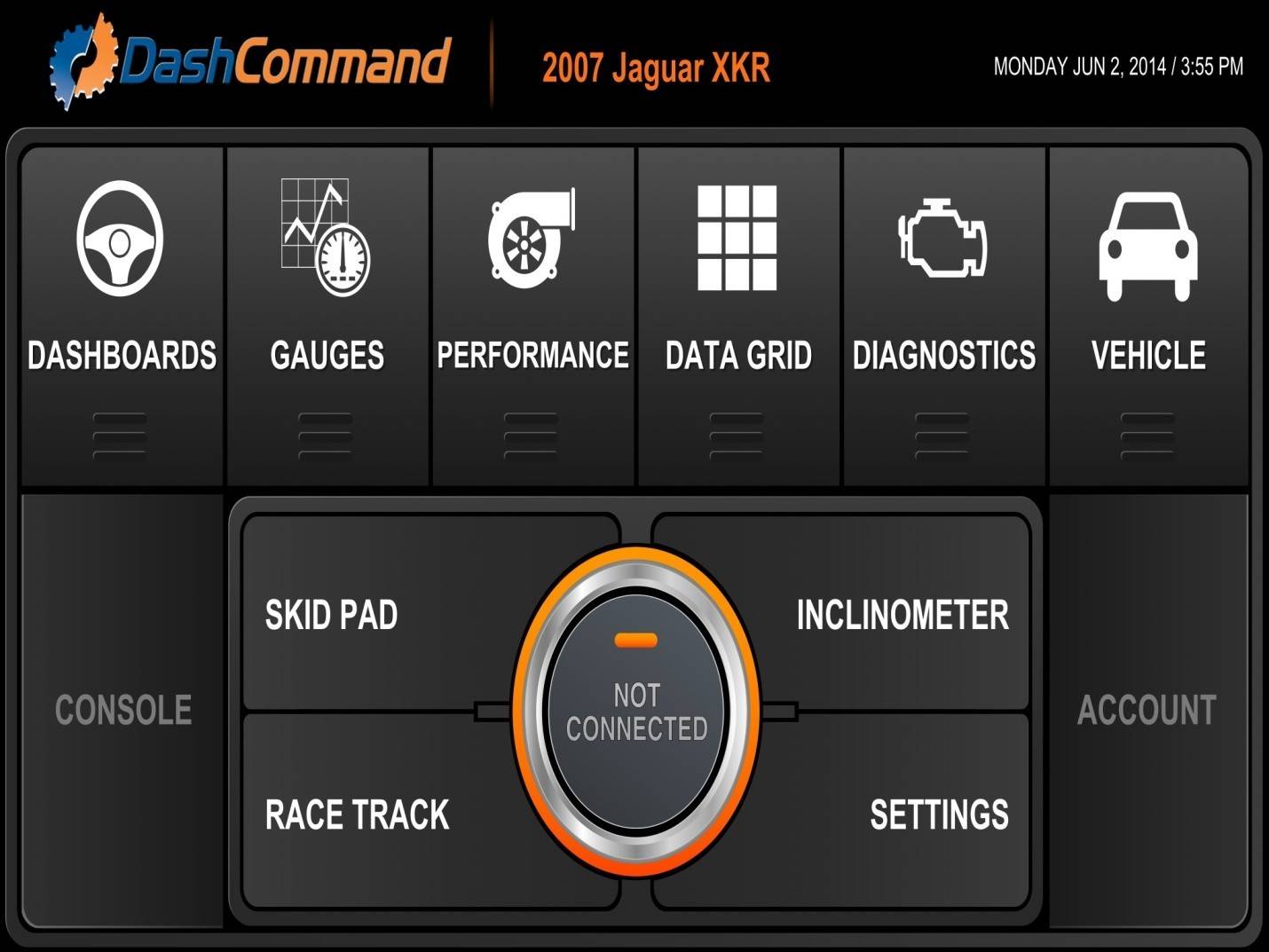

Популярный софт с широчайшим функционалом. Отображает как параметры в текущем времени, так и диагностические данные за определенный период в форме отчета.

Большинство функций неограниченно доступны, несмотря на то, что бесплатно распространяется только Lite-версия приложения.

Может работать не только по блютуз, но и по Wi-Fi.

Программа стабильно работает со всеми американскими автомобилями, выпущенными с 1996 года, а также со всеми европейскими бензиновыми автомобилями, выпущенными с 2001 года.

А также функционирует и с автомобилями дизельным двигателем, то только с теми, которые были выпущены после 2004 года.

Может записывать данные поездки, ее видео, накладывать карты и параметры. При этом запись можно поставить на паузу.

А кроме того, можно настроить какие параметры отслеживать и отображать.

Другие разработки

Разработан и ряд других программ для Андроид. Они менее популярны и менее функциональны.

  • Неплохая программа с широким функционалом. Существенный минус в том, что работает она только с автомобилями российского производства. Поддерживает ряд блоков управления от ВАЗ;
  • Основным плюсом является ее способность работать с теми типами двигателей, которые обычно не диагностируются (JDM, Nissan, Toyota, Cherry Tiggo). Способен работать почти со всеми иномарками, вышедшими после 1995 года, а также с российскими автомобилями ВАЗ, УАЗ, Волга-Сайбер и др. Записывает и сохраняет данные об ошибках, показаниях приборов, расходах бензина и даже стиле вождения;

Имеются и другие разработки. Но они отличаются узким функционалом или нестабильностью работы. И потому в список не включены.

Что такое ELM327?

Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.

Простыми словами это название «микросхемы» (да – да она называется ELM327), устанавливалась в диагностические сканеры или адаптеры (кому как хочется их называть) которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 15000 рублей (если взять версию с дисплеем).

Этап 1: Подготовка

Перед непосредственным использованием диагностического девайса следует подготовить и Android, и сам автомобиль. Шаги следующие:

  1. Установите на смартфон (планшет) одну из программ, упомянутых на втором этапе.
  2. Найдите разъём подключения к бортовому компьютеру и присоедините к нему прибор. Конкретное его местоположение зависит от марки, модели и года производства авто – обратитесь к сервисному мануалу или поищите в интернете.
  3. Некоторые модели машин допускают диагностику только с включённым двигателем, поэтому в процессе соединения прибора и Андроид авто может потребоваться завести и поставить на холостой ход.

Также необходимо заранее произвести сопряжение ELM327 и смартфона либо планшета. Делается это очень просто:

  1. Первым делом включите Bluetooth на Андроиде: перейдите по пунктам «Настройки» – «Беспроводные сети» – «Bluetooth» или их аналогам в вашей прошивке, либо сделайте долгий тап по соответствующему значку в шторке.

    Переведите переключатель в активное положение, и обязательно убедитесь, что пункт «Видно всем» (может называться также «Видимость») тоже включён.

  2. Произведите сканирование устройств – диагностические приборы скорее всего будут обозначены как «OBD2», «scantool», «obdkey» или похожее по смыслу. Тапните по соответствующей позиции для сопряжения.
  3. Для коннекта понадобится ввести четырёхзначный ПИН – обычно это последовательности 1234, 6789, 0000 и 1111.
  4. После сообщения об удачном соединении можно переходить к приложениям диагностики.

Алгоритм диагностики автомобиля

Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).

Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.

Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.

Работа ELM327 на iPhone

Взаимосвязь ELM327 с различными операционными системами таит в себе множество подводных камней.

К примеру, владельцам «яблока» – Apple не повезло. Наладить контакт мобильного устройства со сканером вряд ли получится.

Причиной являются не скудные технические возможности диагностического адаптера, а сам мобильник известной торговой марки.

Производители корпорации Apple заинтересованы в работе своих телефонов только с приборами собственного производства.

Поэтому связь через Bluetooth с «чужим» сканером пользователю наладить не удастся.

Дешёвые подделки ЕЛМ327 вообще «не видят» «айфон». Оригинальные сканеры с Блютузом продвинутой версии 4.0 видят смартфон с OS iPhone, но попытки наладить контакт с ним заканчивается неудачей.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

  1. ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
  2. USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
  3. ELM327 Wi—Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

  • загрузить из магазина приложений Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
  • подключить диагностический сканер к разъему;
  • завести двигатель;включить Bluetooth на смартфоне или планшете;
  • кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
  • выбрать поиск нового устройства;
  • подождать отображения на дисплее перечень доступного оборудования;
  • выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
  • после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
  • на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

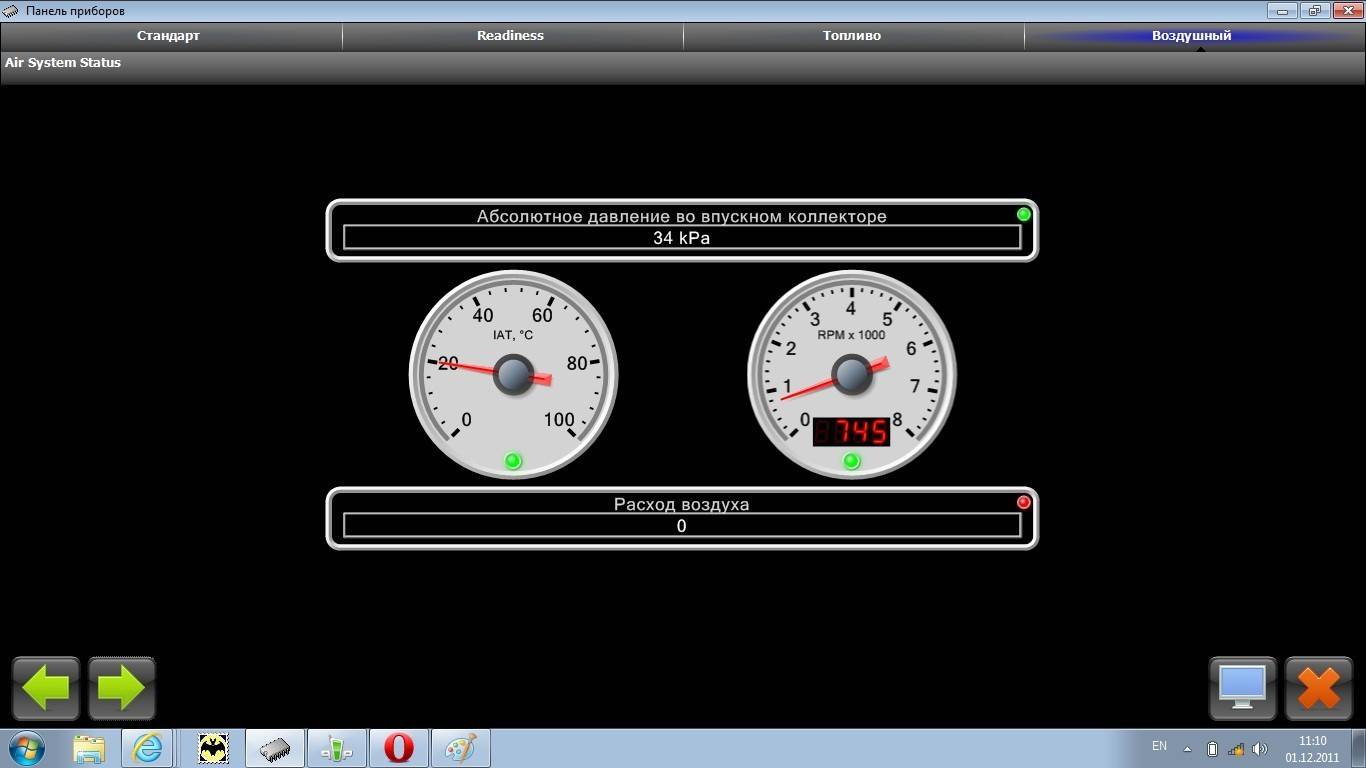

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа

Затем запустить файл установки «.exe».

Следующие действия:

  1. Подключить ЕЛМ 327 к автомобильному разъему.
  2. Завести двигатель.
  3. В панели управления ПК найти «Устройства Bluetooth».
  4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
  5. Нажать.
  6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
  7. Снова нажать «Далее».
  8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
  9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi—Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

  1. Подключить ЕЛМ к разъему, установленному в авто.
  2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
  3. Далее нажать на стрелку синего цвета, которая появится справа.
  4. В новом окошке ввести IP—адрес 192.168..11 и маску подсети 255.255.255., которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP—адреса.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

ИТОГ

Что в итоге? Полезен ли китайский ELM за примерно 5 баксов (средняя цена) или это банально деньги на ветер? В целом я думаю — ПОЛЕЗЕН, 300 рублей не такие большие деньги, а ту информацию и возможности которые он дает – СТОЯТ реально намного больше (вспоминаем о АКПП). Ведь просто скинуть ошибку и прочитать ее код, на официальном СТО стоит в разы дороже, да и у «неофициалов» отдадите от 500 рублей, за один сеанс.

Есть конечно свои проблемы — не все они нормально работают, качество может хромать (бывает дикий подпольный Китай), можно нарваться на версию 2.1! Поэтому нужно брать у нормальных продавцов, с проверенными отзывами и репутацией, пусть он будет стоять у него немного дороже.

На этом собственно все! Читайте мой АВТОБЛОГ, подписывайтесь на обновления.

Похожие новости

  • Как работает навигатор. Разберем рядовую машину, а также выясним…
  • SHO-ME Combo Slim. Обзор, отзыв, полезно будущим владельцам
  • AXPER COMBO PRISM PRO. Мой полный тест и отзыв
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
