Как заменить радиатор печки ВАЗ 2114 и краник печки ВАЗ 2114

Неисправность резистора

Несмотря на достаточно простую конструкцию отопителя, некоторые его элементы могут со временем выходить из строя. При этом вероятность отказа системы отопления в целом достаточно мала. К наиболее распространённым поломкам печки относятся:

  • проблемы с радиатором;
  • течь крана;
  • износ патрубков;
  • поломка резистора;
  • неисправности переключателей.

Рассмотрим каждый блок неисправностей подробнее.

Как уже отмечалось выше, резистор предназначен для изменения уровня сопротивления тока, поступающего от генератора на вентилятор системы отопления. В ВАЗ-2114 с помощью переключателя можно обеспечивать работу вентилятора в трёх режимах. При крайнем положении вентилятор питается напряжением, равным по номиналу напряжению бортовой сети автомобиля, обеспечивая максимальную выходную мощность.

При перегорании обмоток, независимо от положения переключателя, вентилятор работает только на полную мощность. Невозможность переключения режимов работы вентилятора и является свидетельством возникновения неисправности резистора.

О неисправности резистора может свидетельствовать работа вентилятора в одном режиме, когда манипуляции с переключателем не влияют на его скорость обдува. Для замены резистора необходимо приготовить отвёртку с крестообразным наконечником, наждачку с мелким зерном и мультиметр. Алгоритм действий:

  • отсоединяем отрицательную клемму АКБ;
  • откручиваем саморезы, которыми крепится правая крышка консоли;
  • отвёрткой откручиваем саморезы крепления правой крышки центральной консоли;
  • откроется доступ к резистору, от которого нужно отсоединить все проводки и оценить контакты на предмет подгорания. Если контактная поверхность окислена, с помощью наждачки очищаем её до металла;
  • вполне может быть, что резистор потерял работоспособность именно из-за подгорания/окисления контактов, поэтому собираем всё в обратной последовательности и проверяем, будет ли работать вентилятор во всех штатных режимах;
  • в случае отрицательного результата опять снимаем отрицательную клемму, крышку панели и откручиваем винт, которым резистор крепится к кузову;
  • извлекаем резистор и с помощью мультиметра проводим измерения сопротивления на входах резистора и на входах обеих обмоток. В последнем случае показатель, свидетельствующий о рабочем состоянии добавочных элементов – 0,2 Ом. Для всего резистора штатное сопротивление должно быть равно 0,8 Ом. В случае несовпадения показаний мультиметра с указанными значениями следует заменить резистор на новый, после чего произвести сборку в обратной последовательности.

Модификация отопительной системы

Одно из спорных решений — перенос крана отопления под капот и замена на обычный хозяйственный. Прежде, чем вы осмелитесь воспользоваться этим ноу-хау, следует взвесить все «за» и «против». Из преимуществ такого действия — вам не надо беспокоиться о течи в салон. В целом эксплуатационный срок деталей увеличивается, но чтобы открывать-закрывать кран, нужно бегать к капоту или лезть в ноги и крутить вентиль. Либо же в летнее время ездить с закрытой заслонкой потока воздуха в слон.

И все же, возможно, вы из тех, для кого это будет оптимальное решение, которое поможет вам не заморачиваться с ремонтом крана печки. Для наглядности снятия и модернизации смотрите видеоинструкции:

Как снять кран отопителя ВАЗ

Замена крана на водопроводный и перенос его под капот

Как видите несмотря на определенные усилия, необходимые для ремонта или замены крана печки ВАЗ 2114, все-таки лучше сделать это прежде чем салон зальет антифризом. На данный момент отопительные краны представлены на рынках в трех основных типах: стандартный, шаровый и керамический. Но по сути, из всех имеющихся, нет нормальных, таких чтобы поставил раз и забыл о проблеме. Пластиковые травят, керамика плавится и бежит, шаровый тоже не лишен недостатков, но все же более надежен, по сравнению с другими. Помните, что профилактический ремонт деталей вашего автомобиля, в частности, краника печки, сможет предупредить другие, существенные проблемы.

Что приводит к течи крана?

К течи крана приводит вполне обычная ситуация. Весной, когда солнышко уже сильно припекает, мы отключаем обогрев салона. Если лето жаркое, то может быть такая ситуация, что мы ни разу не включим обогрев. Ну а осенью, когда похолодает, мы пытаемся включить его и в результате появляется течь. Это происходит из-за того, что краник закисает если им долго не пользоваться. После появления течи кран нужно заменить. Заодно можно заменить и салонный фильтр.

Какой кран купить?

В автомагазинах можно увидеть три разновидности кранов:

  1. Обычный заводской
  2. Керамический
  3. Шаровый.

Чем же они отличаются?

Обычный заводской кран стоит около ста рублей. Внутри него установлена резиновая мембрана. Такой кран весьма ненадежен и часто закисает. Его не стоит устанавливать в свою машину.

Керамический кран — самый надежный. Именно поэтому рекомендуется устанавливать его. Корпус такого крана пластиковый, я запорные элементы из керамики. Стоит учитывать, что пропускная способность керамического краника ниже, чем у шарового.

Шаровый краник гораздо надежнее обычного заводского. Вместо резиновой мембраны в нем установлен шарик с дырками. Такой кран такжк подвержен закисанию.

Как заменить краник печки.

Для выполнения этой работы нужна эстакада или смотровая яма.

  1. Сливаем охлаждающую жидкость с двигателя.
  2. Снимаем обе накладки консоли панели приборов.
  3. Снимаем шланги с патрубков крана.
  4. Под капотом ослабляем два хомута и отсоединяем шланги от патрубков крана отопителя.
  5. Откручиваем гайки крепления крана радиатора печки к моторному щиту.
  6. В салоне снимаем кран печки.
  7. При помощи плоскогубцев снимаем фиксатор оболочки тяги.
  8. Отсоединяем тягу от рычага крана.
  9. Снимаем резиновые и стальные шайбы с патрубков крана.
  10. Устанавливаем новый кран в обратной последовательности.
  11. Полностью открываем кран. Для этого на блоке управления вентиляцией сдвигаем нижний рычаг в красный сектор до конца.
  12. Заливаем охлаждающую жидкость в систему.
  13. Проверяем все на утечки.
  14. Устанавливаем на место накладки консоли панели приборов.

Замена мотора печки

Если мотор печки долгое время будет функционировать с закупоренными каналами радиатора, то скорее всего он выйдет из строя. Это поломка распространена среди любителей водного охлаждения. Замена мотора отопителя происходит по другой схеме, так агрегат находится под капотом. Работа выполняется с теми же инструментами.

Новый электромотор для системы охлаждения

  1. Нужно открыть капот и выкрутить все болты, которые держат пластиковую накладку;
  2. Накладку необходимо снять, чтобы она не мешала разбору;
  3. Уплотнительную резинку тоже рекомендуется снять;
  4. Мотор печки имеет защитный кожух. Его необходимо убрать;
  5. Далее удаляются все крепления электродвигателя к кузовным элементам ВАЗ 2114;
  6. Теперь нужно переместиться внутрь автомобиля, а точнее – к водительскому креслу. Здесь нужно вытащить плюсовый штекер электродвигателя отопителя – он расположен под торпедо;
  7. Чтобы извлечь мотор, нужно также отсоединить плюсовую клемму. Теперь пучок проводов можно достать из капота;
  8. Вынимать мотор нужно аккуратно, чтобы не повредить близлежащие детали – делать это лучше под небольшим углом. Теперь следует замена на новый электродвигатель;

Новый мотор нужно визуально осмотреть на наличие трещин или сколов – они могут повлиять на работу агрегата. Замена выполняется в обратной последовательности. Мотор обычно имеет пластиковый корпус, поэтому вставлять его нужно предельно внимательно.

И так по порядку

Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче).

Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

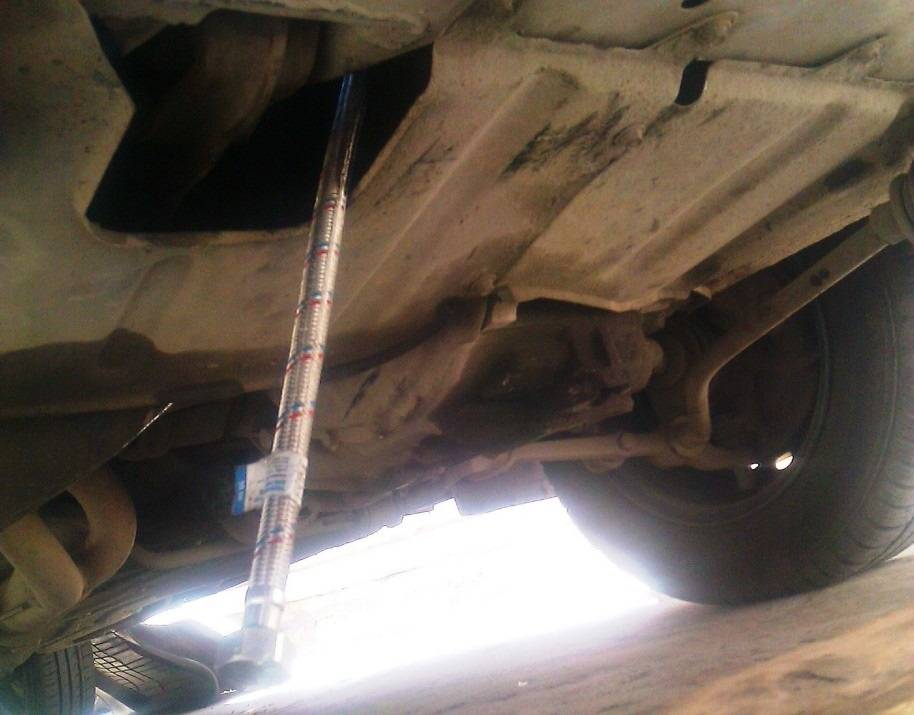

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена

Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим.

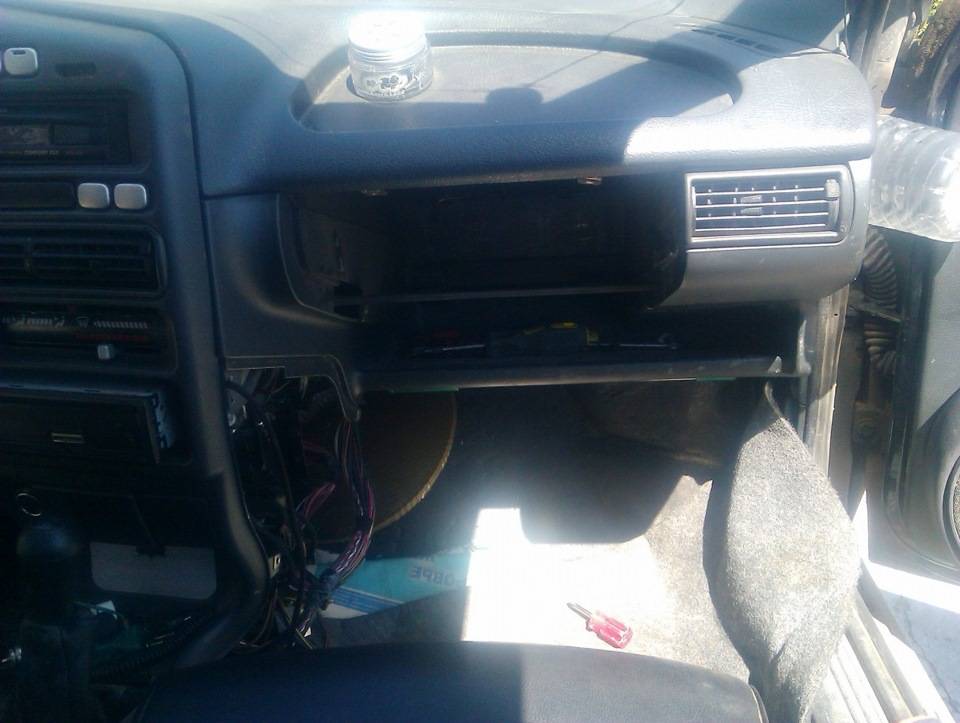

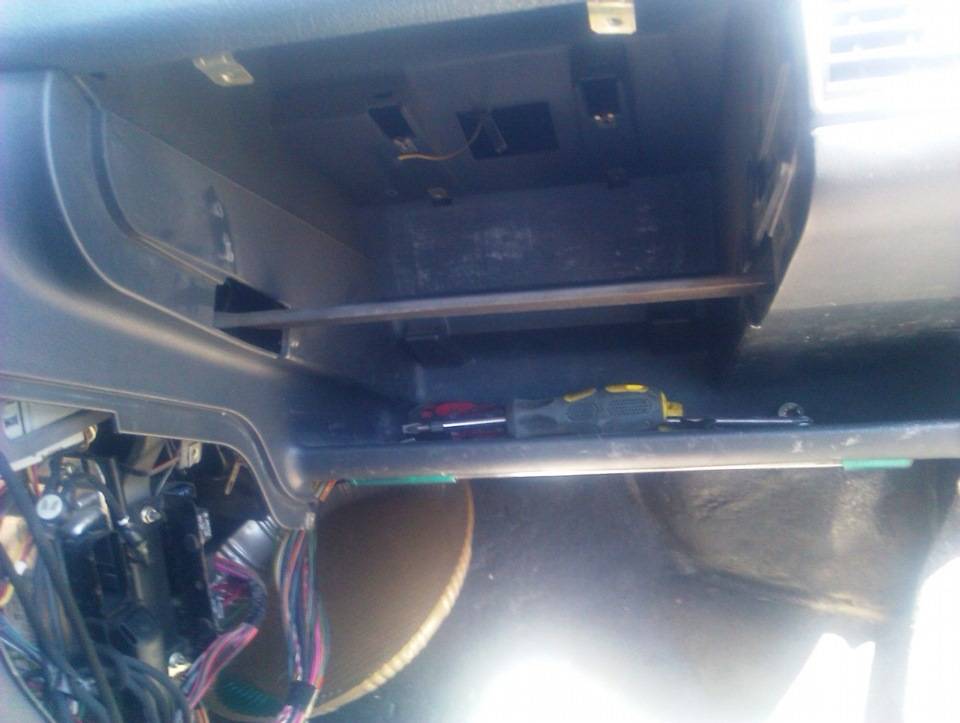

бардачок снят полностью (состоит он из 3 частей)

Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели

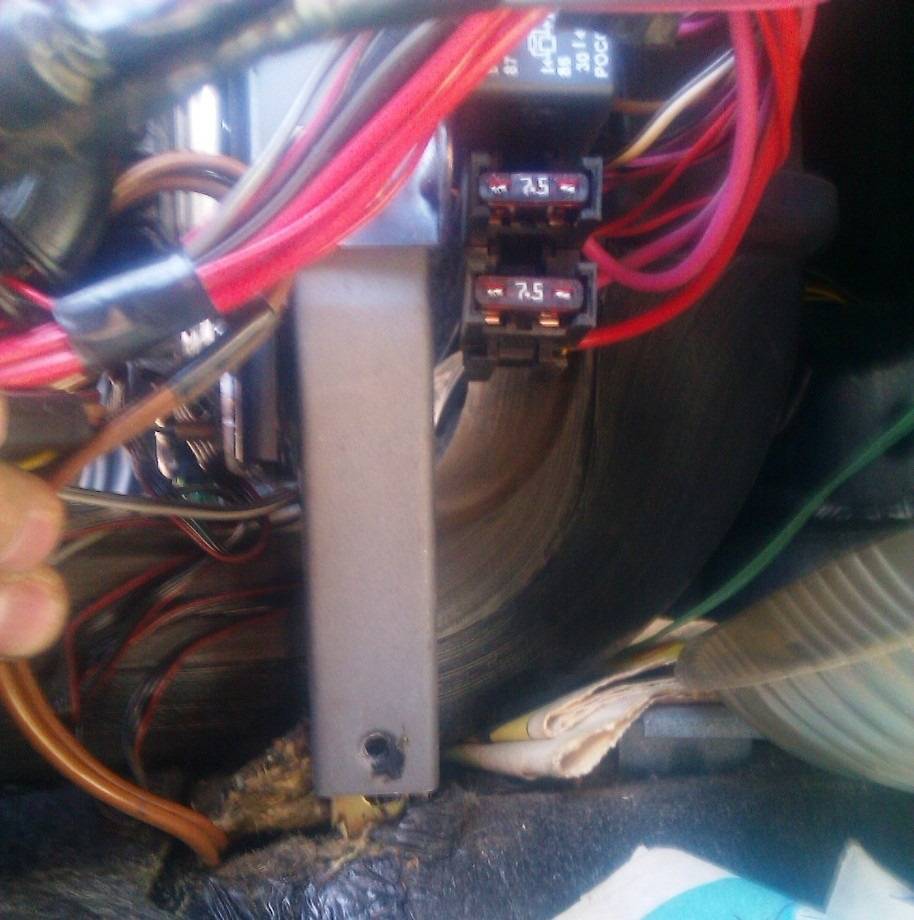

находится возле ЭБУ — снизу

откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)

замучился именно с этим, не удобно его откручивать

Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.

если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

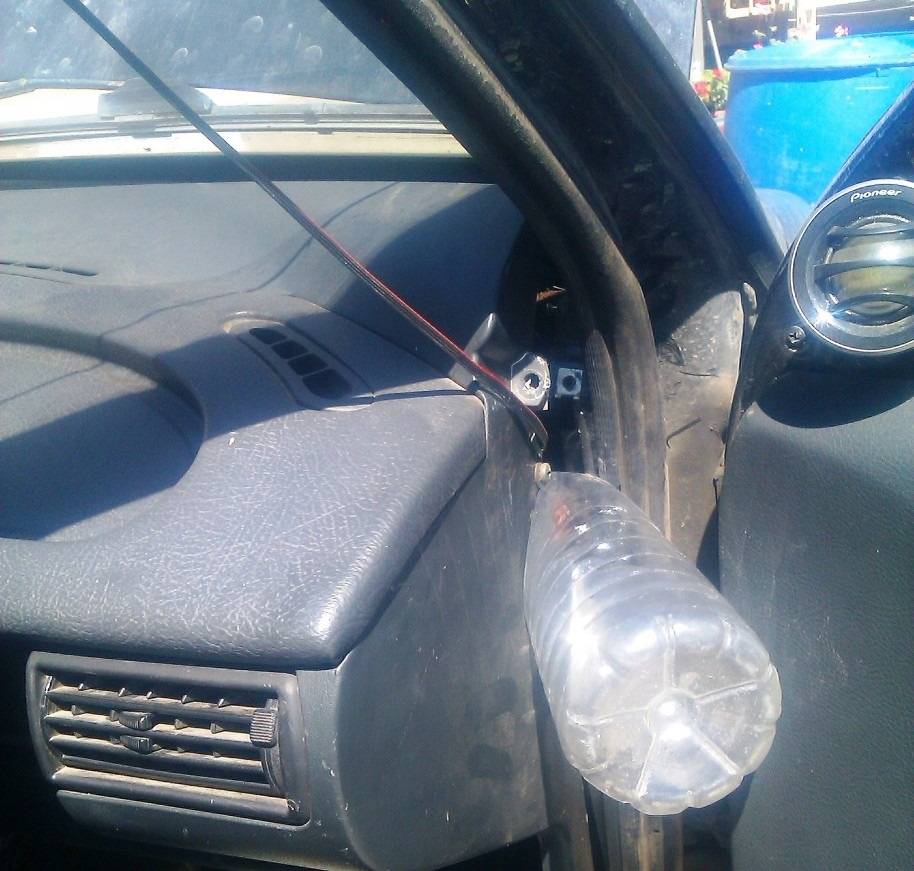

Подставил пока то что попалось под руку.

бутылка от молока пригодилась

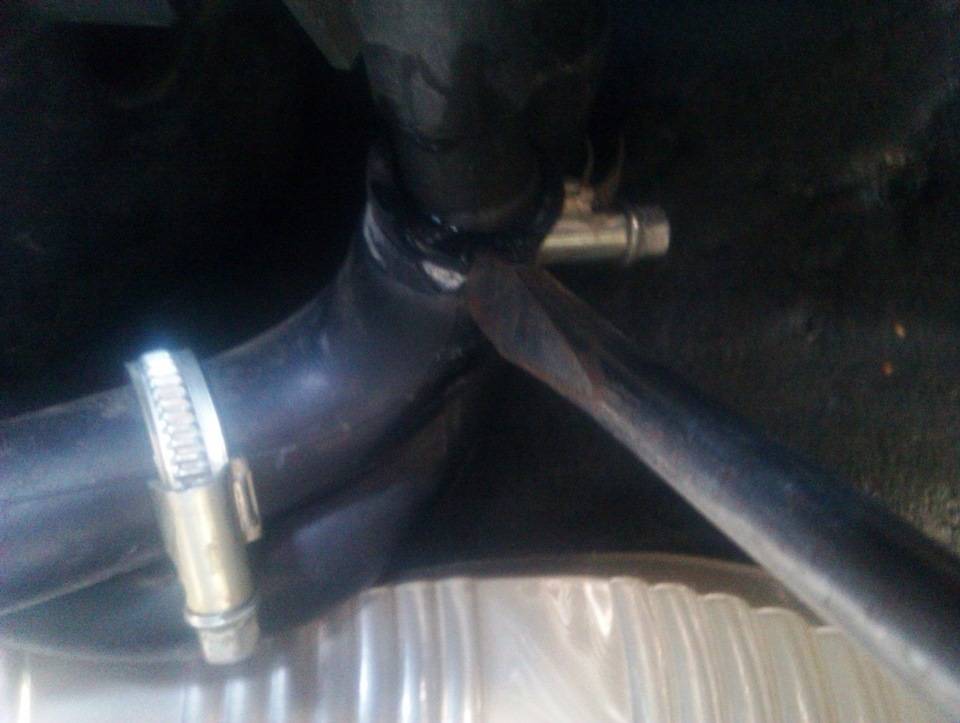

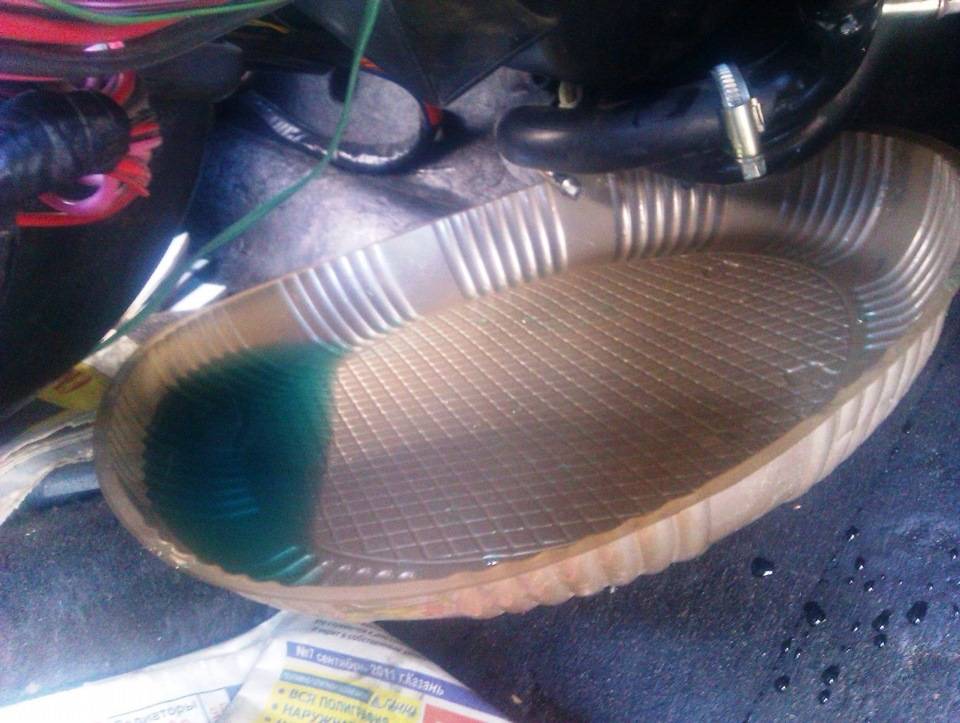

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде.

лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ

В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения.

все аккуратно заливаем, для экономии и повторного использования тосола

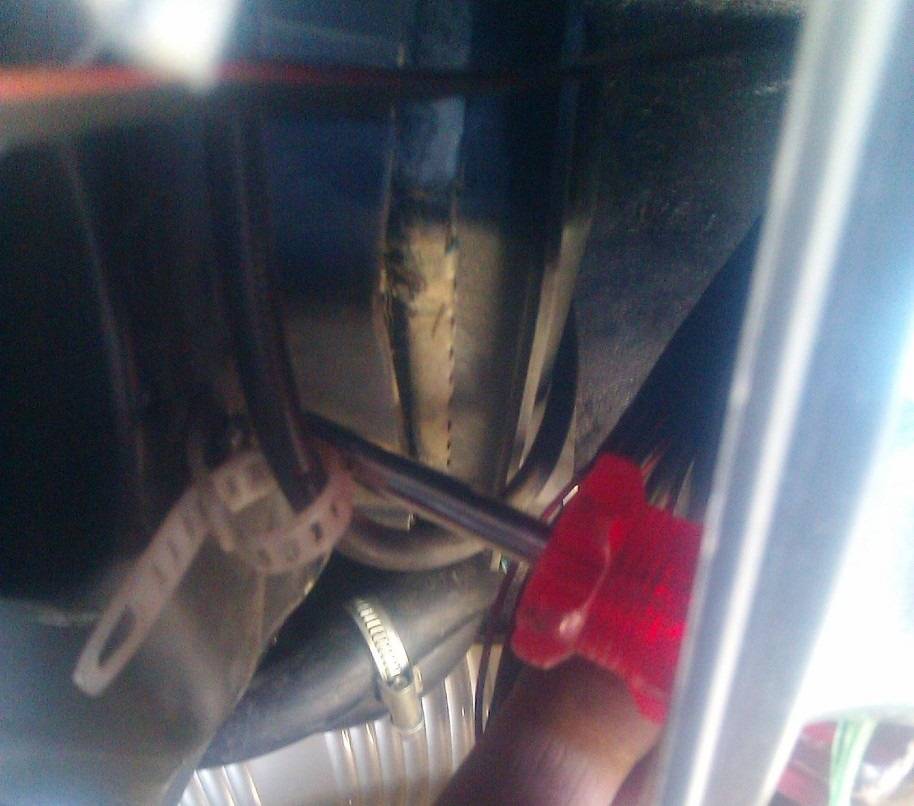

Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал.

так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался

Итак вся жидкость слита, хомуты сдернуты, радиатор вылезает чуть-чуть и упирается в нижнюю часть панели, на фото видно место подтека.

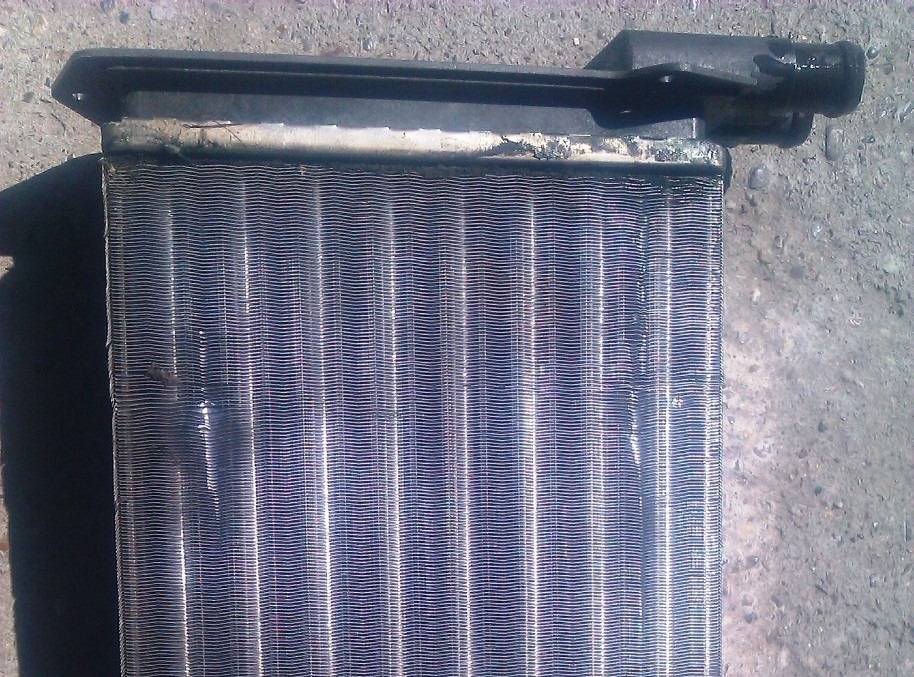

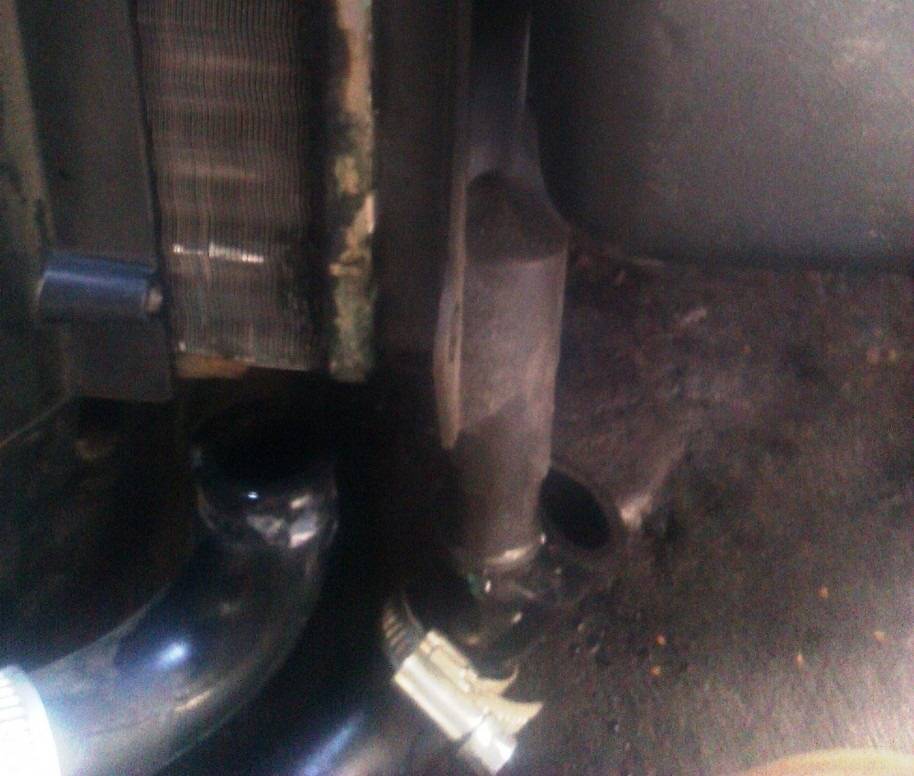

протекал видимо отсюда, потемневшее место на стыке пластика и металла

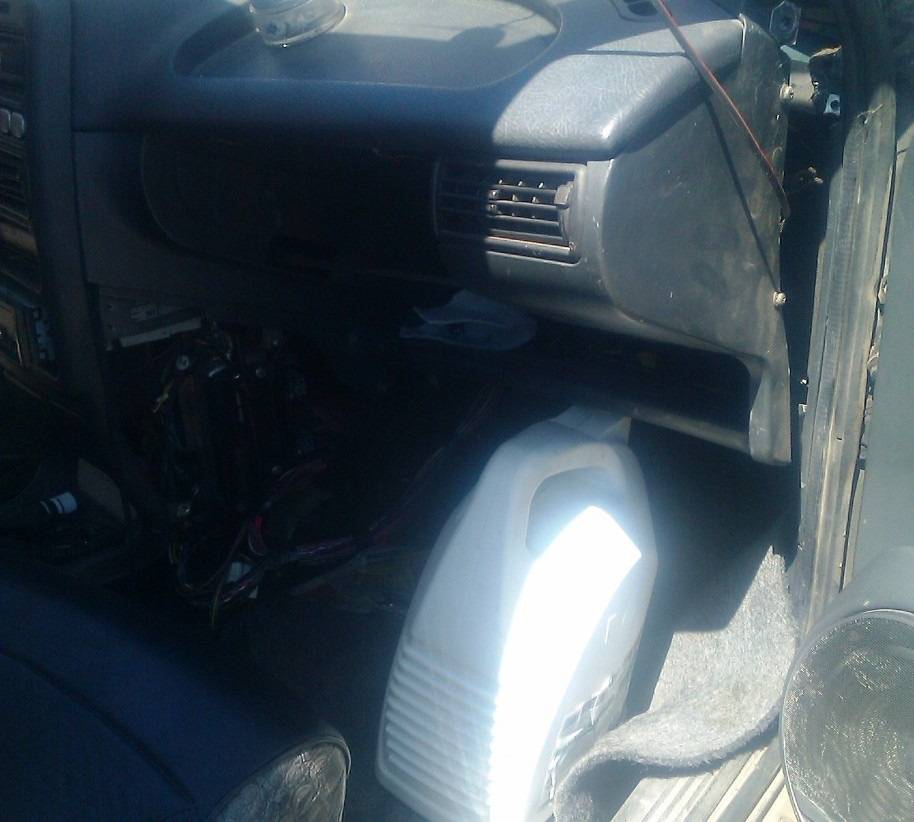

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)

надо поднимать еще выше

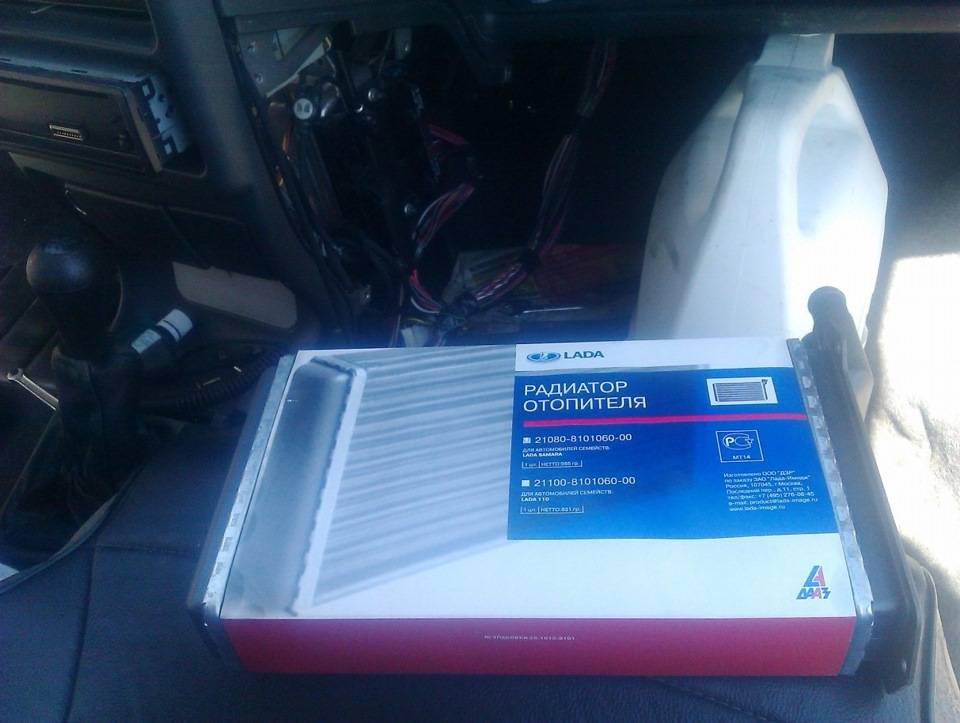

Достаем новый радиатор и все в обратном порядке.

ДААЗ, стоит от 700-800 руб, тяжело было найти, в магазинах в основном лузары и крафты

Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было.

видны места подтеков

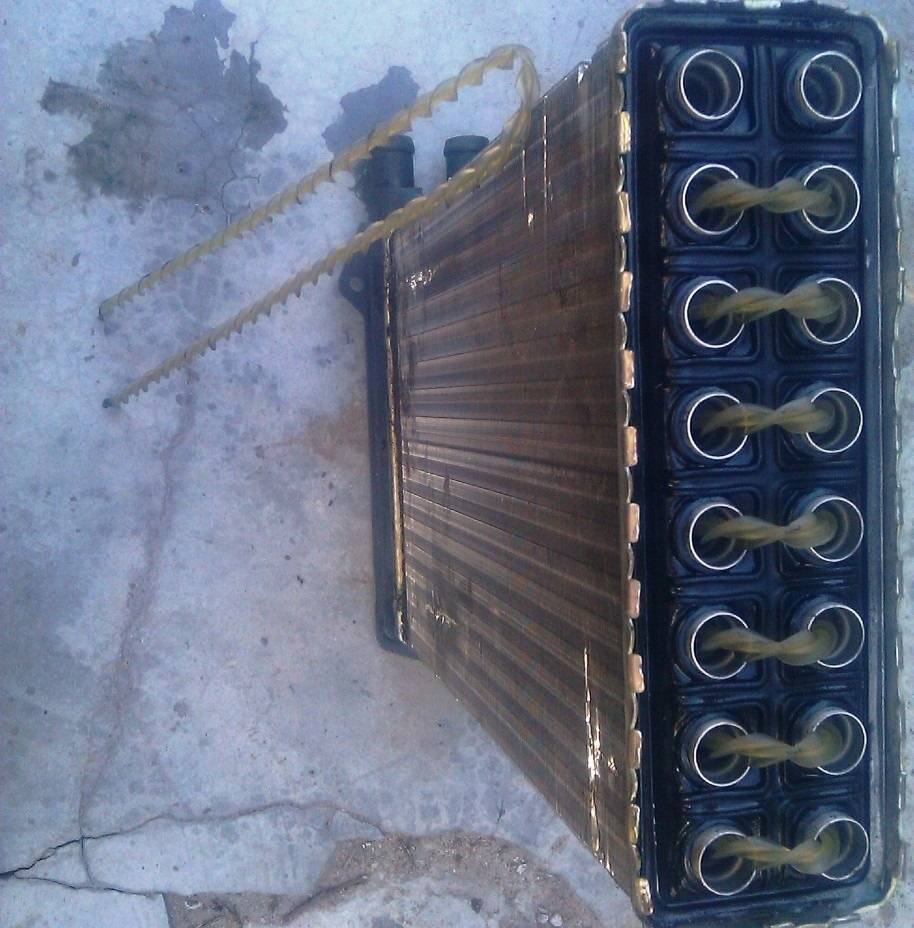

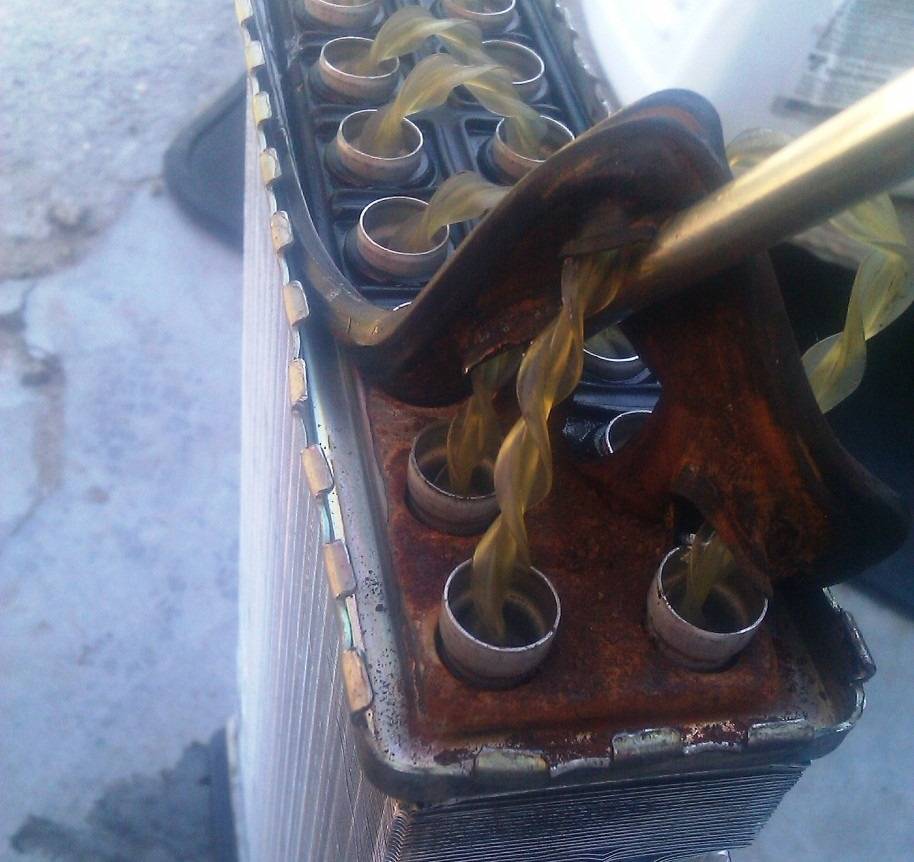

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)

завихрители

Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это

думал отремонтировать старый радик, но когда увидел это передумал

Так что дерзайте, все реально сделать самому. Бог вам в помощь!

Почему может сломаться кран

С приходом стабильного потепления все автовладельцы закрывают печные краны, передвигая температурный регулятор в левую сторону до самого конца. За теплые сезоны, когда печкой не пользуются, краник может закиснуть. С первыми похолоданиями краном снова начинают пользоваться, что и провоцирует течь. Потому многие опытные автовладельцы в конце осени проверяют работу крана, так как в большинстве случаев его необходимо менять. Помимо замены самого элемента, мастера рекомендуют то же самое сделать с фильтром салона печи, который наверняка забился всяким мусором, что ослабит поток горячего воздуха с включенной печи.

При покупке нового изделия вам на выбор предоставят несколько вариантов, которые вы видите сейчас на фото.

  • стандартный, по заводскому формату – стоит до 100 рублей. Принцип работы устройства основывается на мембране из резины. Практика доказывает его ненадежность и короткий период эксплуатации – быстро окисляется. Потому мастера не рекомендуют его устанавливать;
  • шаровый – однозначно лучше предыдущего варианта. Вместо резиновой мембраны используются шарики с дырками. Шаровый кран тоже окисляется, но более надежен, чем стандартный;
  • керамический – наиболее надежный и дорогостоящий вариант, который рекомендуют всем. Кран обладает пластиковым корпусом, но сам запорный элемент состоит из пары керамических пластин, к тому же не окисляется. Единственным минусом этого изделия является пропускная способность, которая значительно уступает шаровому крану – ниже теплоотдача.

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

Замена радиатора отопителя без снятия панели приборов

  1. Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
  2. Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
  3. Открутите винты крепления бардачка и консоли.
  4. Снимите кожух рулевой колонки.
  5. Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
  6. Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
  7. Отсоедините разъём прикуривателя.
  8. Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
  9. Открутив два шурупа, выньте блок сигнализаторов.

https://www.youtube.com/watch?v=GcNZ7y50KQ4

  • Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
  • Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
  • Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
  • Выкрутите болты крепления блока управления двигателя.
  • Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
  • Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
  • Выкрутите шуруп между торпедой и рулевой колонкой.
  • Снимите крышку с теплообменника.
  • Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.
  • Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
  • Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
  • Достаньте теплообменник, отвернув три самореза крепления к корпусу.

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

  1. Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
  2. Снимаем боковые накладки.
  3. Снимаем магнитолу (если она у вас есть).
  4. Отключаем прикуриватель и снимаем пепельницу.
  5. Отсоединяем рычаги управления печкой.
  6. Выкручиваем два самореза на правой и левой стороне приборки.
  7. Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
  8. Откручиваем винты крепления приборки в районе центральной консоли.
  9. Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.
  • Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
  • Отодвигаем накладку и после пометки разъёмов отключаем их.
  • Снимаем накладку на рулевой колонки, открутив крепление.
  • Откручиваем нижнее крепление кронштейна.
  • Извлекаем промежуточный корпус из гнезда торпеды.
  • Откручиваем держатель и контроллер реле системы впрыска топлива.
  • Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
  • Снимаем декоративные вставки на приборке.
  • Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь. После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Как поменять

Инструмент

Вам понадобятся следующие инструменты:

  • наборы гаечных ключей (№10 и 13 обязательно);
  • пассатижи;
  • ёмкость от 4 литров;
  • охлаждающая жидкость на тот же объём;
  • отвёртки — крестовая и плоская;
  • тряпки для протирки.

Инструменты, необходимые для замены — галерея

Положите под краник заранее подготовленную ветошь на случай проливания тосола.
Поднимите капот и отвинтите хомутки на шлангах у печки. Стрелки указывают на хомутки, которые нужно ослабить
Затем снимите патрубки с крана и дайте стечь охлаждающей жидкости.
Крестовой отвёрткой в салоне отвинтите хомутки патрубков радиатора и выньте их.
Хомутки патрубков откручиваются крестовой отвёрткой
Сняв скобу тяги рычага краника, выведите её из отверстия — для этого воспользуйтесь пассатижами.
Вывинтите к щитку расположенные под капотом крепления отопителя (2 штуки).
Чтобы освободить краник, нужно открутить гайки, на которые указывают стрелки
Снимите краник и вытяните его на себя.

Установка деталей

Устанавливать нужно в обратном порядке:

  1. Поставив кран на место, закрепите его двумя гайками (в моторном отсеке).
  2. Открыв краник полностью, наденьте скобу.
  3. Установите патрубки.
  4. Долейте тосол.
  5. Заведите двигатель и дайте ему прогреться.
  6. Подтяните хомутки краника, затем включите печку.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Основные неисправности крана отопителя ВАЗ 2114

Непонятно почему, но именно этот элемент системы охлаждения чаще других выходит из строя. Обычно это происходит осенью, когда возникает необходимость в использовании отопителя. Основных причин поломки крана всего две:

  1. закисание запорного устройства;
  2. разгерметизация корпуса (течь).

В первом случае открыть, или закрыть кран оказывается невозможным. Окислительные процессы внутри приводят к тому, что элементы запорного механизма прикипают друг к другу.

Применение силы для того чтобы сорвать с места запоры чревато их полным разрушением. Эта поломка не является критичной, и позволяет эксплуатировать автомобиль в теплое время года.Достаточно просто перекрыть поступление воздуха в салон с помощью заслонки.

Если же обнаружится течь, автомобиль использовать не рекомендуется. Нарушение герметичности корпуса крана проявляется следующими признаками:

  • снижение уровня охлаждающей жидкости;
  • наличие в салоне характерного запаха;
  • появление на лобовом стекле жирного налета;
  • следы охлаждающей жидкости на резиновых ковриках или ковролине под бардачком.

Стоит отметить, что кран отопителя имеет неразборной корпус, из-за чего он ремонту не подлежит. Здесь поможет только его замена.

Причины для замены

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

Причина Пояснение
Окисления Из-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлаждения Данная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Согласитесь, будет обидно потратить огромные деньги на восстановление или даже замену силового агрегата, если причиной тому станет банальная поломка краника печки.

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Как определить поломку

Есть несколько способов обнаружить, что с печкой происходит неладное:

  • Осмотреть узел визуально;
  • Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
  • Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
  • Проверить работу радиатора;
  • Убедиться в целостности патрубков, по которым проходит жидкость.


Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Выбор

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

  • Заводское изделие;
  • Шаровой краник;
  • Регулятор, выполненный из керамической пластины.

Каждый из них имеет свои преимущества, недостатки, потому явного фаворита среди представленных вариантов выделить нельзя. Решайте сами, исходя из стоимости и функциональных возможностей агрегата.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
