Смазочная система двигателя

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

• Картер с поддоном;
• Насос;
• Фильтр;
• Радиатор;
• Перепускные клапаны;
• Магистраль и каналы;
• Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Назначение системы смазки и выполняемые функции

Система смазки двигателя Двигатель внутреннего сгорания любого транспортного средства состоит из множества элементов, которые в процессе его работы весьма агрессивно взаимодействуют между собой. Ввиду их постоянного движения внутри установки возникает высокая сила трения, влекущая за собой большие мощностные потери и, как следствие, повышенное потребление топлива. Длительная работа «на сухую» может и вовсе привести к заклиниванию силового агрегата: усиленное взаимодействие деталей приведет к нагреванию их поверхностей и дальнейшему расширению; в результате, это уменьшит рабочие зазоры конструкции и приведет к их заполнению металлической стружкой, образовавшейся вследствие разрушения основных элементов.

Чтобы предотвратить это состояние и продлить срок полезного использования, двс оборудуется смазочной конструкцией, которая облегчает ход деталей, создавая вокруг элементов системы внутреннего сгорания прочную защитную пленку.

Таким образом, система смазки любого двухтактного или четырехтактного двигателя выполняет следующий ряд функций:

1. Уменьшение силы трения между рабочими элементами;
2. Охлаждение их поверхностей;
3. Снижение рабочей температуры двигателя;
4. Выведение металлической стружки и загрязняющих частиц за пределы рабочего пространства установки;
5. Предотвращение скоротечного износа, разрушения и закоксовки деталей;
6. Обеспечение требуемого давления рабочей жидкости для эффективной работы двс (изменение фаз газораспределительного механизма, регулировка гидравлическими компенсаторами рабочих зазоров клапанов).

Классификация систем смазки

Существует несколько критериев, согласно которым происходит подразделение ДВС на категории. В частности, по методу подачи смазывающей жидкости к деталям силового агрегата:

• под давлением, обеспечиваемым работой маслонасоса;
• методом разбрызгивания;
• комбинированный способ.

Подача масла к трущимся деталям под давлением необходима, если никаким другим способом невозможно обеспечить точно дозированную доставку смазки к детали в единицу времени. В большинстве современных двигателей масляный насос присутствует.

Тратить мощность мотора на поддержку высокого давления, необходимого для смазки всех деталей мотора, нуждающихся в этом, не всегда рационально. Поэтому там, где это возможно, используют метод разбрызгивания, когда масло самотёком попадает на вращающиеся детали и разбрызгивается по всему объему полости, создавая плотный масляный туман, обволакивающий всё вокруг себя.

Отметим, что метод разбрызгивания имеет немалое число недостатков:

• он не обеспечивает равномерную смазку, поскольку масло конденсируется на смазываемых поверхностях случайным образом;
• при таком способе требуется намного большее количество смазывающей жидкости;
• поскольку процесс смазки квантован, вероятность окисления металлических поверхностей возрастает.

В большинстве случаев на автомобилях применяется комбинированная схема циркуляции масла в системе, для которой характерны недостатки и преимущества обоих вышеперечисленных способов.

Вторым важным фактором для СС является своевременное охлаждение разогретого внутри силового агрегата масла – если этого не делать, смазывающие свойства будут уменьшаться с поднятием температуры, что грозит перегревом мотора. Существующие способы охлаждения смазки:

• метод открытой вентиляции картера двигателя;
• охлаждение картера методом закрытой вентиляции.

При первом способе формирующиеся в картере газы выводятся в атмосферу через специальное отверстие, во втором случае газ направляется назад в цилиндр, где благополучно сжигается.

Некоторые модели силовых агрегатов комплектуются масляными радиаторами, в которых охлаждение моторного масла происходит либо обдувом встречным потоком воздуха, либо охлаждающей жидкостью, циркулирующей по трубкам радиатора.

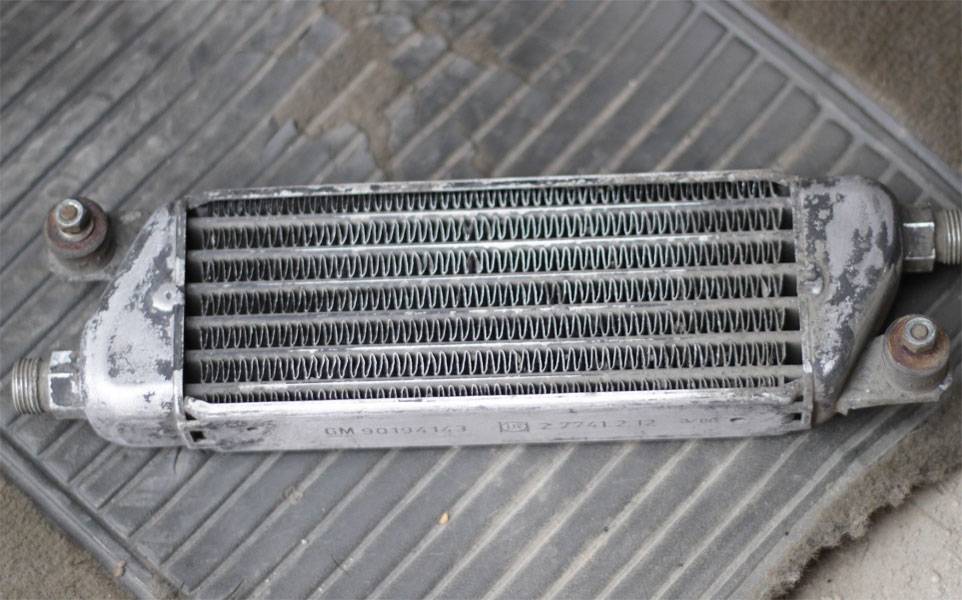

Масляный радиатор

Поскольку наибольшее распространение получил комбинированный метод подачи масла, имеет смысл более подробно рассказать о его разновидностях, уже упоминавшихся нами: мокром и сухом картере.

Особенности смазки дизельных и высоконагруженных двигателей

Основное отличие заключается в заданных свойствах масла. Существует целый рад важных характеристик продукта:

• вязкость, особенно её зависимость от температуры;
• стойкость в поддержании свойств, то есть долговечность;
• моющие и диспергирующие свойства, способность отделять продукты загрязнения и не допускать их к деталям;
• кислотность и противостояние коррозии, особенно по мере старения масла;
• наличие вредных веществ, в частности, серы;
• потери на внутреннее трение, энергосберегающие способности.

Для дизелей особенно требуется стойкость к загрязнению Работа на тяжёлом топливе с высокой степенью сжатия способствует концентрации в картере сажи и серной кислоты. Усугубляется ситуация наличием в каждом легковом дизеле турбонаддува. Отсюда и указанию по применению специальных масел, где это учтено в пакете присадок. Плюс более частая замена, поскольку накопление износа неизбежно в любом случае.

Масло состоит из базовой основы и пакета присадок. Обычно принято судить о качестве товарного продукта по его основе. Она может быть минеральной или синтетической. При смешанном составе масло именуют полусинтетикой, хотя обычно это простая «минералка» с небольшой добавкой синтетических составляющих. Ещё один миф – это безусловное преимущество синтетики. Хотя она тоже бывает разного происхождения, большинство бюджетных продуктов изготавливается из тех же нефтепродуктов путём гидрокрекинга.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

• Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
• Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
• Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

• В момент запуска двигателя приводится в действие масляный насос.
• Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
• На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
• Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
• Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
• Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
• После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

• Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
• Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.

Система принудительной смазки двигателя

Система принудительной смазки в сочетании с разбрызгиванием масла и смазкой мас­ляным туманом является наиболее распро­страненной системой смазки автомобильных двигателей. Масляный насос (обычно шесте­ренчатого типа) подает масло под давлением во все подшипники двигателя, в то время как поверхности скольжения смазываются по­средством разбрызгивания масла или мас­ляным туманом.

После протекания масла через все под­шипники и пары трения оно стекает и со­бирается в масляном поддоне. Здесь про­исходит охлаждение масла, гашение пены и осаждение загрязняющих примесей. Высоконагруженные двигатели снабжаются допол­нительно маслоохладителем. Срок службы двигателя в огромной сте­пени зависит от чистоты масла (см. рис. «Система принудительной смазки двигателя» ).

Как устроена смазочная система

Основными деталями среднестатистической комбинированной смазочной системы двигателя являются такие:

• поддон картера;
• насос;
• масляный фильтр;
• радиатор (если он необходим конструктивно);
• всевозможные каналы и магистрали.

Как правило, если не учитывать варианты с сухим картером, поддон служит мотору в качестве резервуара, где хранится масло.

Оттуда оно отбирается насосом, который подаёт смазку через фильтр, изымающий различный мусор, в магистрали и каналы, обеспечивающие её передачу под давлением к элементам коленчатого вала и распредвала, а также опорам шатунов.

К остальным узлам мотора смазка попадает разбрызгиванием или самотёком. Далее оно под действием силы тяжести вновь оказывается в поддоне картера, и цикл повторяется снова.

Стоит отметить, что смазочная система дизельного двигателя и бензинового агрегата идентична. И там и там используется комбинированная схема подачи масла.

От исправности системы смазки во многом зависит долговечность и работоспособность мотора машины.

Чтобы вовремя проинформировать нас с вами и электронный блок управления о проблемах, в моторы встраиваются датчики давления и температуры.

При падении напора ниже нормы, на приборной панели должен загореться соответствующий значок, а электронике в этот момент необходимо как можно быстрее выключит силовой агрегат, иначе его узлы могут прийти в полную негодность, а это сулит немалыми расходами на ремонт.

Надеюсь, дорогие читатели, вы поняли, насколько важна смазочная система двигателя. Теперь понимаете, что без неё мотор не проработал бы и нескольких минут, поэтому внимательно следите за показаниями давления в системе, уровнем и вовремя меняйте масло.

До новых встреч на страницах нашего блога.

//www.youtube.com/watch?v=WZ-CbPwYbYI

Способы подачи смазки к узлам

Различаются подача под давлением и смазка разбрызгиванием. Раздельно они не используются, поэтому можно говорить о комбинированном способе.

Главными узлами, требующими качественной смазки, являются подшипники скольжения коленчатого вала, распределительных и балансирных валов, а также привода дополнительного оборудования, в частности, самого масляного насоса. Валы вращаются в постелях, образованных расточкой корпусных элементов двигателя, а для обеспечения минимального трения и ремонтопригодности между валом и постелью располагаются сменные вкладыши из антифрикционного материала. Масло через каналы нагнетается в зазоры калиброванного сечения, что поддерживает валы в условиях жидкостного трения.

Зазоры между поршнями и цилиндрами смазываются разбрызгиванием, часто через отдельные форсунки, но иногда сверлениями в шатунах или просто масляным туманом картера. В последних случаях износ будет больше, возможны задиры.

Особо следует упомянуть смазку подшипников турбины. Это очень важный узел, поскольку там вал вращается с огромной скоростью, всплывая в нагнетаемом масле. Здесь же отводится тепло от сильно нагреваемого картриджа за счёт интенсивной циркуляции масла. Малейшие задержки ведут к немедленным поломкам.

Масляная система дизеля

Масляная система дизеля (рис. 37) служит для создания необходимого давления и подвода масла к трущимся деталям, отвода тепла от них, а также для удаления продуктов износа и частиц нагара, попадающих между трущимися поверхностями. Масляная система состоит из двух контуров: внутреннего и внешнего. Внутренний контур системы смазки дизелей представляет собой совокупность каналов и трубок, проходящих в деталях. Они обеспечивают подвод масла ко всем местам деталей, причем системы подвода масла к деталям у всех дизелей принципиально одинаковы. Затем, после смазки деталей, насос забирает масло из внутреннего контура, например, из поддона дизеля ЦЦ1М и по маслоотводящей трубе подает его во внешний контур.

В состав внешнего контура, обеспечивающего циркуляцию, очистку и охлаждение масла, забираемого из поддона дизеля и подводимого к его масляному коллектору, входят насосы, охладители масла, фильтры, контрольные и защитные приборы. Пройдя внешний контур, охлажденное и очищенное масло поступает в масляный коллектор дизеля, из которого оно по каналам опять попадает во внутренний контур и подается к коренным и шатунным подшипникам коленчатого вала и далее по каналам в шатунах — на охлаждение поршней и смазывание трущихся деталей цилиндро-поршневой группы. Для смазывания подшипников распределительного вала масло от коллектора подводится к трубкам. К рычагам толкателей масло подается по трубкам и далее по каналам в рычагах и штангах толкателей- на смазывание рычагов механизма газораспределения. От масляного коллектора масло поступает также к шестерням привода распределительного вала и к подшипникам турбокомпрессора. После смазывания деталей и сборочных единиц дизеля масло сливается обратно в поддон дизеля.

Запас масла на тепловозе ТЭМ2 (378 л) находится в системе и в маслосборнике картера дизеля. Масло заливают через горловину центробежного очистителя масла. Циркуляция масла по замкнутой системе обеспечивается масляным насосом, который забирает масло из маслосборника и подает его по трубе а к верхнему коллектору секций масловоздушных радиаторов 2 (рис. 37). Из нижнего коллектора радиаторов основная часть масла по трубе б поступает в пластинчато-щелевые фильтры (грубой очистки), а из них — в трубу (масляный коллектор), идущую внутри картера. Часть масла, примерно 15-20 %, из радиатора 2 поступает в фильтры с бумажными элементами 7 (тонкой очистки), откуда по трубе в сливается в маслосборник картера. Перед пуском дизеля масло забирается из картера маслоподкачивающим насосом 10 и по нагнетательной трубе г подается к трущимся деталям дизеля. Невозвратный клапан 8 не пропускает масло в насос 10 во время работы дизеля. Через кран 9(7) выпускается воздух при прокачивании масла перед пуском дизеля. Байпасный клапан 18 перепускает масло из подводящего трубопровода а в отводящий б, минуя секции 2 охлаждающего устройства, если разница между давлениями в этих трубах будет больше 0,165 МПа. Такой перепад давлений возможен при повышении вязкости масла, когда понижается температура или загрязнены секции охлаждающего устройства. Разгрузочный обратный клапан 6 выполняет две функции: пропускает некоторое количество масла через фильтры 7, если давление его выше 0,255 МПа, и не позволяет стекать загрязненному маслу из фильтров в картер после остановки дизеля. При повышении давления в трубе б свыше 0,295 МПа масло через регулирующий клапан 17 сливается в картер, минуя все фильтры. Вентиль 5(3) используют, когда масло холодное и его не следует пропускать через секции охлаждающего устройства.

Для отключения масляных секций на поддонах и отводящих трубах установлены вентили 5(1) и 5(2). Для выпуска воздуха из секций охлаждающего устройства секции 2 служит пробка 3. В случае необходимости масло из картера сливается по трубе, на которой установлен вентиль 5(5). На конец этой трубы дополнительно навернута заглушка. Масло из масляной системы сливают через вентиль 5(4). Трубопроводы, идущие от масляного насоса к секциям холодильника и от секции к пластинчато-щелевым фильтрам, соединены гибкими шлангами.

При выполнении ремонта масляной системы устраняют течь масла в соединениях трубопроводов. Регулирующие клапаны разбирают, негодные детали заменяют, после сборки регулируют на стенде. Независимо от состояния заменяют рукава, установленные на трубопроводе от масляного насоса к секции холодильника и от секции холодильника к пластинчатым фильтрам.

Мокрый картер

Этот способ считается общеупотребительным из-за простоты его реализации. Конструктивно системы смазки с мокрым картером состоит из следующих компонентов:

• масляного поддона;
• маслонасоса;
• маслоприёмного устройства;
• редукционного клапана;
• маслопроводов;
• фильтров тонкой/грубой очистки ММ;
• радиатора;
• датчиков уровня и давления смазочной жидкости;
• маслозаливной горловины.

При работающем силовом агрегате маслонасос через сеточку маслоприёмного устройства нагнетает жидкость под давлением в ФГО, откуда она направляется в находящийся в блоке цилиндров центральный маслопровод. Отсюда под давлением через имеющиеся в перегородках БЦ каналы масло попадает в коленвал, смазывая сначала коренные подшипники, а затем и шатунные. Излишки смазки выдавливаются наружу через технологические зазоры и, попадая на вращающиеся детали коленвала, разбрызгиваются по всему объёму двигателя, смазывая самотёком поршневые пальцы, внутренние поверхности цилиндров, другие детали мотора. Параллельно ММ подаётся по маслопроводу в распредвал, смазывая его подшипники, шестерни и оси клапанных коромысел. Незначительная часть смазки (не более 20% от всего объема, циркулирующего в системе) попадает в фильтр тонкой очистки, откуда, очистившись, следует обратно в поддон

Параллельно деталям двигателя часть масла поступает в радиатор для принудительного охлаждения.

Связка из перепускного и редукционного клапанов обеспечивают нормальное функционирование системы при существенных колебаниях нагнетаемого маслонасосом давления.

Смазочные системы с сухим картером

В смазочных системах с сухим картером основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Типичная схема смазочной системы с сухим картером для мощных дизелей представлена на рисунке. Перед пуском двигателя масло из масляного бака 6 с помощью предпускового маслозакачивающего насоса имеющего электропривод, подается, минуя все фильтры, в главную масляную магистраль двигателя, для того чтобы в начальный период пуска снизить трение и износ его деталей.

В зимнее время масло в баке, основной маслоподводящей магистрали и насосе 8 предварительно подогревается предпусковым жидкостным подогревателем. Подогрев масла в баке обычно осуществляется с помощью змеевика 7, в котором циркулирует нагретая жидкость системы охлаждения двигателя. При работе двигателя за счет функционирования нагнетающей секции 10 основного масляного насоса масло из бака подается через маслоприемный сетчатый фильтр 9 в полнопоточный фильтр 3 грубой очистки, а оттуда — в главную масляную магистраль двигателя. Смазав трущиеся детали, масло стекает в передний и задний маслоприемники двигателя, откуда его основная часть (80…92%) удаляется обратно в бак с помощью откачивающей секции 11 основного масляного насоса. Эта секция состоит из двух пар шестерен — по одной на каждый маслоприемник. По пути в бак масло охлаждается в масляном радиаторе 4. Если масло еще холодное, а значит, имеет высокую вязкость, то для предохранения радиатора от разрушения срабатывает перепускной клапан 5. Небольшое количество масла (8…20%) от откачивающей секции насоса подается в фильтр тонкой очистки — масляную центрифугу 1. Очищенное в центрифуге масло стекает в картер двигателя. В некоторых системах с сухим картером центрифуга не используется. В таких случаях неполнопоточный фильтр тонкой очистки располагается в одном корпусе с ленточно-щелевым фильтром грубой очистки! Очищенное в секции тонкой очистки масло стекает в картер двигателя.

Ремонт и техническое обслуживание смазочной системы

Основными неисправностями смазочной системы являются: 1) подтекание масла в соединениях; 2) повышенное или пониженное давление масла в смазочной системе либо полное его отсутствие; 3) повышенный расход масла; 4) нарушение работы вентиляции картера двигателя.

Подтекание масла можно обнаружить при внешнем осмотре двигателя, а также по масленым пятнам на месте стоянки автомобиля. Эта неисправность устраняется подтягиванием крепежных элементов соединений. Повышенное давление масла может быть следствием применения несоответствующего масла, которое имеет большую вязкость. Кроме того повышенное давление может возникнуть вследствие загрязнения маслопровода и заедания редукционного клапана в закрытом положении. Нормальное давление масла в прогретом двигателе должно составлять примерно 0,35-0,45 МПа. Давление контролируется при помощи указателя и контрольной красной лампы, расположенных на щитке приборов.

Пониженное давление масла может быть следствием разжижения масла. Кроме этого пониженное давление может быть вызвано износом коренных и шатунных подшипников коленчатого вала и шестерен насоса, а также неплотным закрытием редукционного клапана или его заеданием в открытом положении. При появлении пониженного давления масла необходимо сразу определить его причину и произвести ее устранение. Отсутствие давления масла может быть вызвано неисправностью масляного насоса или его привода. В некоторых случаях причиной прекращения работы масляного насоса является нарушение шлицевого соединения вала привода насоса и шестерни привода по причине их изнашивания.

При резком снижении давления масла до полного его отсутствия необходимо немедленно заглушить двигатель и проверить уровень масла. Если уровень масла соответствует норме, то нужно извлечь датчик давления масла и прокрутить стартером коленчатый вал двигателя. Если при вращении происходит выбивание наружу масляной струи, то это значит, что датчик давления масла неисправен, и его необходимо заменить. Если струя масла отсутствует, то это говорит о неисправности масляного насоса или его привода.

При отсутствии давления масла или при горящей контрольной лампе давления масла допускается продолжать движение автомобиля только в том случае, если точно установлено, что такие показания контрольно-измерительных приборов вызваны их неисправностью. Если причину понижения давления масла не удается выявить, то необходимо прекратить движение автомобиля и отбуксировать его на станцию технического обслуживания для устранения неисправности. Необходимо учитывать, что даже кратковременное движение автомобиля при отсутствии давления масла может привести к серьезным поломкам двигателя.

Повышенный расход масла может быть следствием его подтекания в соединениях. Кроме этого повышенный расход масла может быть вызван его попаданием в камеры сгорания из-за изнашивания маслоотражательных колпачков клапанов, износом деталей цилиндропоршневой группы, а также результатом повышенного уровня масла в результате его перелива. Кроме того, повышенный расход масла наблюдается в период обкатки нового автомобиля в первые 5000 км пробега.

Нарушение работы системы вентиляции картера двигателя происходит в результате попадания грязи в нее. Наиболее опасным является загрязнение маслоотражателя, трубок откоса картерных узлов, золотникового устройства карбюратора. Нарушение работы системы вентиляции проявляется в повышенном расходе масла, в повышении давления масла, а также в попадании масла в воздушный фильтр и карбюратор. Для того чтобы устранить нарушение системы вентиляции картера, необходимо прочистить, промыть и продуть сжатым воздухом маслоотделитель, золотниковое устройство карбюратора, трубки отсоса картерных газов.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

• Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
• Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
• Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Заливка масла в двигатель

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

• В момент запуска двигателя приводится в действие масляный насос.
• Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
• На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
• Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
• Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
• Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
• После этого цикл повторяется.

Уровень масла и его значение

Определение уровня масла щупом

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».
