Отопитель ВАЗ 2107: печка ВАЗ, неполадки и ремонт

Устройство печки

Печка состоит из следующих частей:

1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

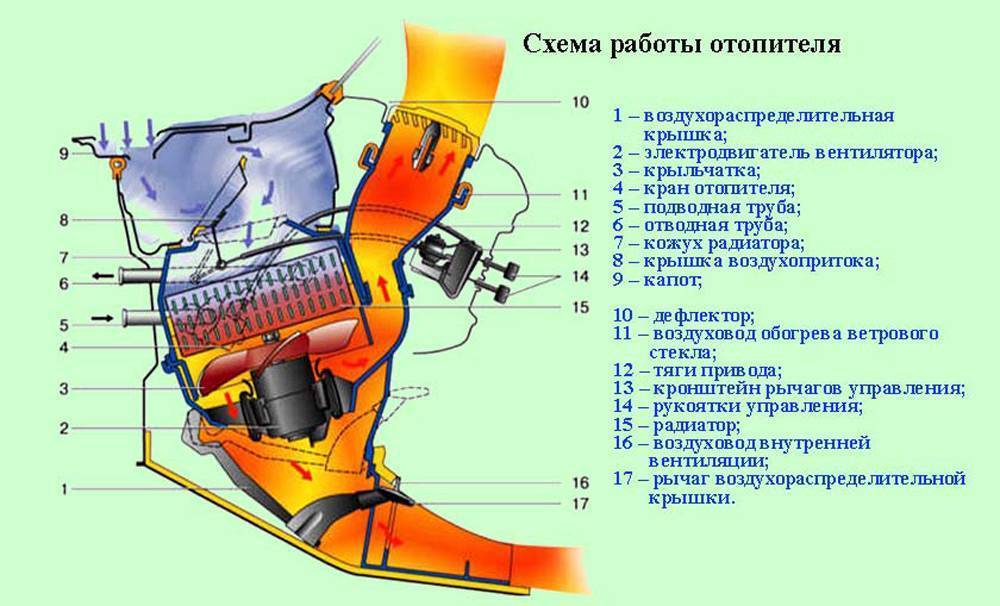

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Уход за печкой ВАЗ 2107.

В результате длительной эксплуатации, радиатор печки засоряется. Это влечет за собой некорректную работу системы отопления. Для восстановления функциональности печки, необходимо ее почистить. Данная процедура не требует значительных усилий и легко выполняется своими руками.

Материалы:

• Пара хомутов
• Пара резиновых уплотнителей
• Гаечные ключи
• ОЖ

Порядок работы.

1. Перед началом, необходимо дождаться полного охлаждения двигателя.
2. Под все трубки, подкладываем прокладки (можно использовать ткань).
3. Снимаем хомуты, крепящие шланги входа и выхода в отсек двигателя.
4. Убираем шланги с крана (подставляем емкость для жидкости).
5. Отворачиваем крепежи и убираем уплотнители.
6. Снимаем радиатор.
7. Заменяем все резиновые уплотнители.
8. Снимаем кран и чистим входные шланги.
9. Используя охлаждающую жидкость, промываем радиатор.
10. Собираем систему отопления в противоположном порядке и проверяем исправность ее работы. Внимательно проверьте герметичность всех узлов!
11. При обнаружении течи, усильте давление хомутов.

Будьте особенно внимательны при усовершенствовании отопительной системы автомобиля. Улучшение печки на классическом ВАЗе, достаточно простая, но весьма продуктивная процедура. Если подходить к делу ответственно, вы обязательно получите необходимый результат! Регулярно ухаживайте за печкой и производите очистку радиатора. Удачной модернизации!

Неисправности крана отопителя ВАЗ 2107

Основная причина неисправности крана отопителя — износ сальников и прокладок. Результатом является падение уровня антифриза в системе охлаждения и перегрев двигателя.

Утечку антифриза из крана отопителя можно обнаружить по появлению капель или лужи в салоне в районе ног пассажира. Также утечка проявляется в конденсации антифриза на окнах в виде маслянистой субстанции. Последнего не происходит, если в систему охлаждения залита вода вместо антифриза

Тогда стоит обратить внимание на другой признак утечки ОЖ — падение ее уровня в расширительном бачке

При утечке охлаждающей жидкости в районе крана отопителя необходимо попробовать затянуть болты и проверить плотность крепления. Если утечка не прекращается, необходима замена или ремонт крана отопителя ВАЗ 2107.

Примечание: антифриз содержит вредные для здоровья компоненты, поэтому его утечку необходимо устранять как можно быстрее.

Краник печки ВАЗ 2107 может засориться и перестать переключаться. Эта неисправность устраняется путем прочистки или замены краника. Еще невозможно переключить кран, когда от него отстыковался управляющий тросик. Проблема легко устраняется: тросик необходимо поставить на место и зафиксировать.

Определить, почему не переключается кран отопителя, просто:

• если слетел тросик — регулировочный рычаг передвигается легко, не встречая сопротивления;
• если засорился и заклинил кран — рычаг начинает очень туго перемещаться, клинить.

Ремонт крана отопителя ВАЗ 2107 состоит лишь в его очистке в случае засорения. В иных случаях его необходимо менять.

Вот несколько советов по крану печки:

Не работает вентилятор ваз 2107

На автомобили ВАЗ-2107, за годы их выпуска, устанавливались, как карбюраторные, так и впоследствии, инжекторные двигатели. Поэтому, электрические схемы подачи напряжения на электродвигатель вентилятора системы охлаждения двигателя, друг от друга отличаются.

На инжекторных двигателях ВАЗ-2107, двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться. Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить. Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два. Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

2 комментария

Спасибо, помогли. Доступно и понятно.

Инж. Снимаю фишку с датчика — не крутит. Вентилятор рабочий (подключал напрямую), папки-мамки заменил, предохранитель цел (сигнал работает), менял реле Р3 под бардачком — никаких изменений. Реле щелкают при включении зажигания. Не смотрел только БП на предмет погоревшей дорожки. Подскажите в чем проблема.

• ВАЗ 2107
• 2109
• 2110
• 2112
• 2114
• 2115
• Vesta
• Калина
• Лада Приора
• Лада Гранта
• Лада Ларгус
• Chevrolet Niva

ГАЗ

• Газель

Волга
Renault

• Logan

Megane
Sandero
Scenic
Symbol
Laguna
Fluence
Hyundai

• Accent

Getz
Solaris
Skoda

• Octavia II

Fabia II
Volkswagen

• Jetta V

Tiguan
Passat
Уаз

• Патриот

3151
Daewoo

• Nexia

Matiz
Chevrolet

• Aveo

Lanos
Lacetti
Cruze
Ford

• Focus 2

Fusion
Mondeo 4
KIA

• Rio 2

Spectra
Ceed
Audi

• 80

A4
Nissan

• Qashqai

Chery

• Tiggo

Amulet
Opel

• Astra

Corsa
Zafira
Mitsubishi

• Lancer

Популярные записи:

• Не работает магнитола на Лада Веста
• Не работает панель приборов на Уаз Патриот
• Почему не работает подсветка приборов на Приоре
• Почему не работают приборы на Газели
• Не работает омыватель на Лада Ларгус

Последние записи:

• Audi встанет во главе научно-исследовательских работ Volkswagen Group

• Рестайлинг Hyundai i30 2021 модельного года
• Volvo пересматривает концепцию автономного управления автомобилями

• Подробности о новом Kia Sorento 2021 перед дебютной презентацией в Женеве

О нас:

Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно. Основная цель этого сайта — помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения. Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам. Спасибо, что Вы с нами и удачи на дорогах!

Контакты:

Все права на материалы, публикуемые на данном сайте, принадлежат редакции сайта, за исключением случаев перепечатки чужих материалов, и охраняются в соответствии с законодательством РФ. Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Мы укажем Ваше авторство или удалим материал.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Как включить печку

Печка на ВАЗ 2107 имеет: собственно, тумблер скорости вращения вентилятора печки, и три ползунка – на них остановимся немного подробнее. Верхний: положение до упора вправо – полностью открыть кран печки (максимальная температура); Средний: вправо до упора – забор воздуха с улицы, влево – из салона. Как правило, нагревается быстрее при заборе воздуха с улицы. Нижний: крайнее левое положение – обогрев боковых стекол, правое – обогрев лобового стекла.

При таком положении ползунков будет тепло.

Если печка не подает признаков жизни, не лишним будет проверить предохранители – в книге к автомобилю есть электрическая схема. Если это для вас слишком сложно – можно подъехать к автоэлектрику.

Может ли ломаться печка

Ничто не вечно, и печка на ВАЗ 2107 также может выйти из строя. Вкратце рассмотрим основные причины поломок:

— на новом автомобиле:

1 – Неисправность электрики: предохранители, двигатель печки, неисправность выключателя. 2 – Воздушная пробка (возникает при замене охлаждающей жидкости).

— на старом автомобиле:

Здесь причин немного больше. На старом авто могут случиться неприятности, описанные выше, и еще несколько проблем.

1 – Засорение радиатора печки (забились соты). 2 – Неисправность термостата. 3 – Неисправность краника подачи жидкости.

Что потребуется для исправления неисправности печки

Если вы ремонтируете автомобиль сами, то, некоторые проблемы можно устранить самому. Если нет – дорога на станцию техобслуживания. Если не крутиться печка, проверяем – предохранители, переключатель печки

Обратите внимание: после наших «Кулибиных доморощенных», может произойти следующее – печка будет работать только при включенном зажигании – не забывайте про это

Если тепла нет, проблемы следующие: термостат, воздушная пробка, кран печки. Если ползунок открытия крана печки двигается тяжело, попробуйте открыть кран вручную – возможно он прикипел. С пассажирской стороны рядом с радиатором печки есть краник – попробуйте открыть. Хочу огорчить: штатные краники отвратительного качества, и может случиться так, что кран поворачивается, но не открывается – тогда только замена крана.

Воздушная пробка возникает при замене охлаждающей жидкости. Решение следующее: авто на ровную площадку, и выпускаем воздух.

Неисправность термостата. В этом случае, очень медленно нагревается салон при холодном двигателе, а на ходу все нормально. Термостат может быть неисправен, и гонять жидкость по большому кругу. Не вдаваясь в подробности, скажу, что такой вариант плох и для двигателя, и для вас, в плане тепла. Термостат лучше заменить на станции, или хотя бы проконсультироваться.

Забились соты. Беда старых авто, когда в сотах радиатора появляется накипь, которая ухудшает циркуляцию жидкости. Либо снимать радиатор и мыть, либо менять на новый.

Схема и устройство отопительной системы в ВАЗ-2107

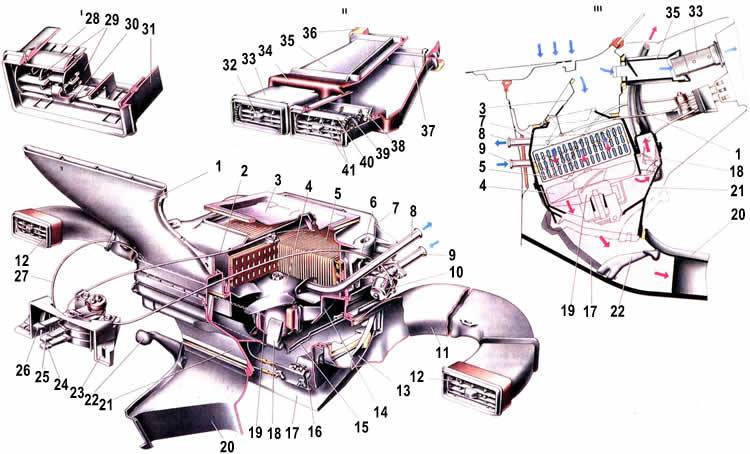

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

1. Воздуходув. Магистраль направлена на обдув лобового стекла.
2. Крышка притока воздушного потока.
3. Радиаторный узел.
4. Защитный кожух радиаторного устройства.
5. Тяга краника отопительного узла.
6. Отводная магистраль радиаторного устройства.
7. Подводной патрубок радиаторного узла.
8. Кран радиатора. Используется для слива хладагента.
9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
10. Сопло для подачи воздушного потока на боковое стекло.
11. Заслонка воздуховода, предназначенного для обдува правого стекла.
12. Добавочное резисторное устройство.
13. Крышка, расположенная на распределительном устройстве воздушного потока.
14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
15. Электрический моторчик вентилятора отопительной системы.
16. Крыльчатка вентилирующего устройства.
17. Воздуходув внутренней системы вентиляции.
18. Ручка управления воздушным потоком крышки.
19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
20. Кронштейн для фиксации ручек управления воздушным потоком.
21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
22. Ручка управления крышкой воздухопотока.
23. Рычаг управления краником радиаторного устройства.
24. Тяга крышки притока воздушного потока.
25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
26. Левый воздуходув для прогрева бокового стекла.
27. Сопла вентиляции, расположенные в центре консоли.
28. Лопатка сопла.
29. Непосредственно сопло отопительной системы.
30. Ручка сопла.
31. Зубчатый шкив приводного устройства заслонки.
32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
33. Патрубок воздухопритока.
34. Передний уплотнительный элемент патрубка притока воздуха.
35. Клапан магистрали притока воздуха.
36. Защелка этого шланга.
37. Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

• ключи на 7, 10 и 17;
• крестообразная отвёртка;
• запасные прокладки;
• ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.

3. Снять шланги с патрубков.

4. Ключом на 7 отвинтить два болта крепления патрубков.

5. Снять уплотнитель.

6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.

7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
9. Снять нижнюю половину корпуса печки.

10. Извлечь теплообменник вместе с краном.

11. Ключом на 10 открутить болты, крепящие кран к радиатору.
12. В случае необходимости заменить прокладку.

13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

• водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
• раствором каустической соды, залитым в радиатор на 1 час;
• методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

• прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
• прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
• поместить радиатор на место;
• надеть шланги на патрубки и зажать хомутами;
• заполнить систему охлаждающей жидкостью;
• закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
• при включённом моторе проверить места соединений на наличие течей;
• если всё в порядке, присоединить трос крана;
• установить на место нижнюю часть корпуса отопителя, закрепив её скобами;

• поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.
