Подогрев заднего стекла в машине:  что делать, если не работает обогрев заднего стекла

Ремонт обогрева своими руками

Помню далекие времена, когда это было практически не реально! Сейчас же до чего техника дошла – можно купить ремкомплект заднего стекла, именно для восстановления этих узких полосок. Я так подозреваю что там какой-то металлизированный состав, либо краска – но называется он токопроводящий клей.

Такой клей выдерживает температуры от – 60 до + 100 градусов Цельсия. Именно его нам и нужно купить. Единственное что хочется вам сказать – не берите самый дешевый состав, сейчас по-моему это около 150 – 200 рублей, возьмите немного подороже около 300 – 400 рублей, такие составы работают намного дольше.

Теперь собственно инструкция к восстановлению:

• Для начала нужно немного, повторяю немного – зачистить краешки полоски в местах обрыва. Нужно удалить нагар и прочий налет, который образуется на стекле. Для этого идеально подойдет наждачная бумага «нулевка», буквально пару движений и готово.
• Протираем спиртом, убираем весь налет.
• Теперь берем скотч, и наклеиваем по бокам полоски, в ее толщину. Скотч не должен закрывать полоску, но и не должен отходить от нее на большое расстояние именно по ширине нитки, чтобы не было зазоров.
• Дальше берем наш состав, «токопроводящий клей». У него либо есть шприц, либо специальная кисточка. Начинаем закрашивать место, которое мы подготовили. Сколько слоев накладывать будет написано в инструкции. Так стоит отметить нужно зайти на рабочие участки полосы на 1 сантиметр вправо и влево.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70 °С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Никакого нагрева

Представьте, что решетка обогревателя на вашем автомобиле не работает совсем. Сначала проверьте очевидные вещи: в порядке ли плавкий предохранитель? Решетка обогревателя потребляет сильный ток (от 10 до 20 ампер), и если предохранитель недостаточно мощный, он долго не продержится. Если не похоже, что предохранитель перегорел, проверьте его с помощью вольтметра – зажигание включено и обогреватель тоже. Вы должны увидеть 12 вольт на обоих выводах.

_{Проверьте напряжение в 12 вольт на выводах решетки, чтобы узнать, целы ли электрические цепи к задней части автомобиля.}

Если напряжение отличное, проблема где-то в проводке или в решетке. Проверьте соединение от пучка проводов к решетке. Выводы около решетки легко повредить. Обычно контакт, который прикреплен к стеклу, отламывается. В результате вы останетесь со свободно болтающимся проводом, который невозможно прикрепить обратно. Здесь у вас два выхода: припаять или приклеить.

Если вы знаете, как паять, и у вас есть паяльник с высокой мощностью или паяльный пистолет, припаяйте контакт обратно. Вам потребуется помощник, чтобы держать контакт у решетки, пока вы паяете. Обычно имеется металлическая полоса, проложенная по стеклу под шелкографией. Почистите поверхности спиртом и используйте припой с канифолью. Действуйте быстро, потому что от чрезмерной температуры может треснуть стекло.

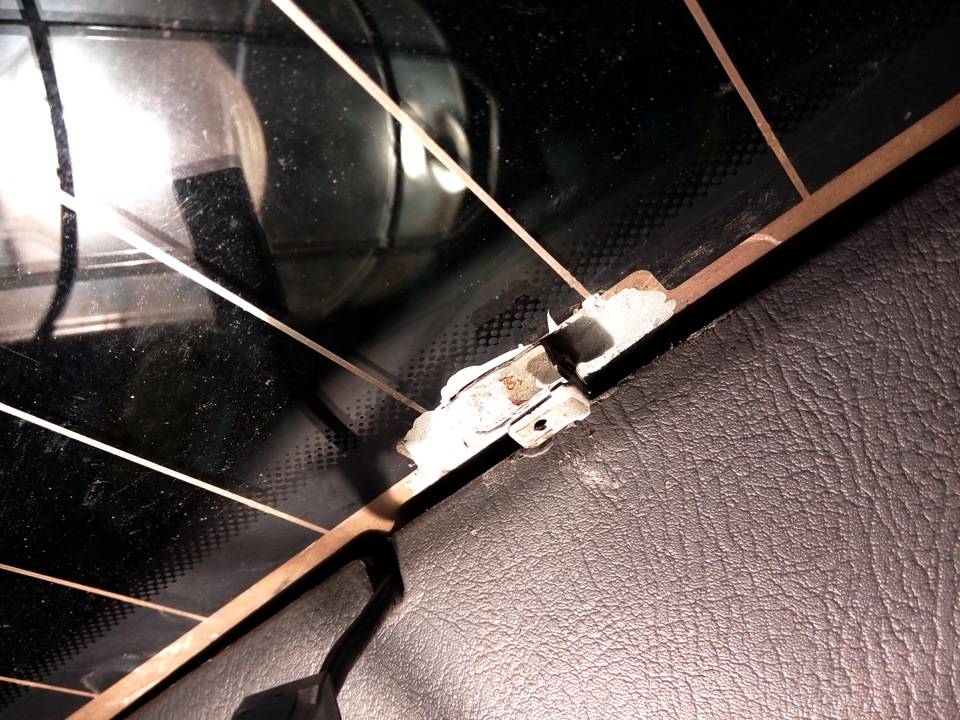

_{Опытные паяльщики могут захотеть припаять контакт обратно на окно.}

Если вы не уверены, умеете ли паять, или не готовы столкнуться с проблемой треснувшего дорогостоящего стекла, есть другой способ. Дилерская фирма и большинство универмагов, торгующих автозапчастями, могут продать вам специальный токопроводящий эпоксидный состав, чтобы прикрепить контакт обратно.

_{Отломанные клеммы решетки обогревателя заднего стекла можно починить с помощью токопроводящего эпоксидного клея.}

Если на дворе зима, вам придется работать в отапливаемом гараже, и автомобиль должен простоять там достаточно долго, чтобы нагреться хотя бы до 16 °С. Опять же, протрите стекло спиртом. Наклейте клейкую ленту так, чтобы эпоксидный клей не попал на стекло. Смешайте умеренное количество эпоксидного состава с отвердителем. Нанесите немного клея на контакт и прижмите каким-либо острым предметом на 10 минут или около того, чтобы эпоксидный состав затвердел. Вы можете использовать деревянную палочку или намочить палец и кончиком размазывать клеящий состав в течение минуты, чтобы место ремонта выглядело красивее. Хотя эпоксидный клей схватывается быстро, не пытайтесь прикрепить провода обратно, пока не пройдет 24 часа при температуре около 16 °С или больше, чтобы клей окончательно затвердел. Отремонтированный провод никогда не будет таким же крепким, как оригинальный, поэтому вам нужно быть особенно внимательным, чтобы не повредить его в будущем.

Ремонт обогрева заднего стекла своими руками

Замена обогреваемого стекла обойдётся слишком дорого. Между тем, оборванные полоски можно отремонтировать, для чего продаются соответствующие составы и наборы.

Клейка дорожки

Для ремонта методом проклейки используется специальный электропроводящий клей. В его составе находится связующее вещество и тонкий металлический порошок или мелкая стружка. При нанесении его на дорожку контакт восстанавливается.

Важно сохранить характеристики погонного сопротивления нити (полоски). Для этого стекло оклеивается малярным скотчем, между полосками которого остаётся расстояние, равное ширине восстанавливаемой нити

Сопротивление проводника зависит от его ширины и толщины. Поэтому останется придать ремонтному слою нужную высоту относительно стекла.

Необходимые сведения по количеству слоёв нанесения определяются плотностью конкретного товарного клея и указаны на этикетке. Там же изложена и вся технология ремонта.

После завершения сушки последнего слоя клей вблизи скотча надо подрезать канцелярским ножом, чтобы при удалении защиты не оторвать от стекла всю наклейку. Отремонтированное место проверяется визуально, по скорости удаления конденсата или прибором, указанными выше способами.

Гальваническое осаждение меди

Существует способ нанесения тонкого слоя металла на место обрыва электрохимическим способом. Это достаточно сложно, но вполне доступно для любителей гальваники. Потребуются реактивы – медный купорос и слабый раствор серной кислоты, не более 1%.

1. Изготавливается гальваническая кисточка. Это пучок многожильных проводов самого малого сечения отдельных нитей. Они обжимаются внутри тонкой металлической трубки.
2. Место ремонта оклеивается изолентой, остаётся просвет на ширину полоски. Сетка заземляется на корпус автомобиля, а кисточка через лампочку от наружного освещения автомобиля подключается к плюсовой клемме аккумулятора.
3. Для приготовления гальванического раствора на 100 мл воды добавляется несколько граммов купороса и раствора аккумуляторной серной кислоты. Смачивая кисточку, ею ведут от начала исправной полоски к месту обрыва, постепенно осаждая медь на стекло.
4. Через несколько минут появляется омеднённый участок, перекрывающий место обрыва. Надо добиться примерно той же плотности металла, что и у исходной сетки.

При наличии в продаже ремонтных наборов способ не очень актуален, но вполне работоспособен. Получившийся проводник после некоторой тренировки будет не хуже нового.

Электрообогрев стекол

Мы знаем что обзор водителя зависит от угла обзора, погодных условий и, несомненно, качества остекления

автостекол автомобиля. Во время холодной погодыв Москве автостёкла часто запотевают, при движении минус 2 — минус 5 во времяя мокрого снега на них образовывается ледяная корка и как следствие автомобиль становится похож на неуправляемый болид, в следствие того что водитель почти лишён обзора. При этом значительно снижается безопасность людей как находящихся внутри автомобиля, так и простых Московских пешеходов, которым не повезло оказаться рядом. Электроподогрев автостёкол создан для борьбы с и запотеванием, наряду с другими системами. Климат-контроль или простой кондиционер неплохо справляется с запотеванием стёкол, однако они почти неэффективны в зимнее время а так же во время борьбы с наледью. Большинство современных автомобилией имеют не только электроподогрев задних стёкол, но и обогрев лобовых стёкол. Хорошим тоном для ведущих производителей это стало в последние 3-5 лет.

Система обогрева и функции

Функционирование обогревателя осуществляется за счет электроэнергии. Известно, что на лобовое стекло оказывают воздействие теплые потоки воздуха, для заднего необходимы специальные нагревающие элементы. Ни для кого не секрет, что внутренняя сторона заднего стекла оснащена металлическими дорожками, имеющими большое сопротивление электрическому току. Когда ток протекает по ленточкам, происходит выделение тепла и, соответственно, обогрев. Результат очевиден: прозрачное, сухое, нагретое стекло.

Повреждения системы обогрева

Как правило, водитель замечает повреждения в этой части авто, лишь когда постоянно потеет и не избавляется ото льда заднее стекло. После включения обогревателя в идеале через пару минут оно должно быть прозрачным и чистым, если же этого не произошло, значит, произошло повреждение или функционирование неполноценно. Среди повреждений работы системы следует выделить:

• Медленное отпотевание стекла. Если видимость не улучшается после нескольких минут работы обогрева, значит, функционирование нарушено. Причина может скрываться в непрочном контакте разъема схемы.
• Отсутствие работоспособности обогревателя при его включении. В этом случае после нажатия индикатор не светится. Это может быть связано с неисправной клавишей либо сгоревшим предохранителем.
• Наличие на стекле горизонтальных полос запотелости. Как правило, такая неисправность может произойти из-за обрыва нитей обогрева, которые нанесены на стеклянную поверхность.

Причины и устранение неисправностей обогревателя

Если система обогрева не включается или работает с перебоями, то нужно выяснить причины, принять своевременные меры. В различных ситуациях проблема решается по-разному.

Перегоревший предохранитель

При первых признаках поломки нужно проверить предохранитель. Только после этого при необходимости обследуется сам выключатель, реле, контакты, электрическая проводка.

Вначале нужно найти сам предохранитель, определить целостность. Если по внешним признакам диагностику произвести затруднительно, то лучше заменить его.

Неисправная электропроводка

Выход из строя системы проводов при отсутствии внешних повреждений определяется с помощью вольтметра или многофункционального тестера.

Вместо специальных приборов можно использовать автомобильную лампочку, подсоединив к «+» проводу и массе. Если она не загорается, то требуется ремонт.

Нарушены крепления контактов

Нередко в процессе эксплуатации клеммы на разъемах окисляются и не проводят электричество. Для диагностики требуется замерять напряжение непосредственно на контакте, приклеенном к стеклу.

Разорваны нити

Такая проблема может возникнуть из-за механических повреждений вследствие износа, царапин, удаления солнцезащитной пленки.

Для точной диагностики лучше использовать многофункциональный тестер:

1. Его щупы рекомендуется соединить со швейными иглами, которые следует поместить на крайние участки нити.
2. Средние значения сопротивления должно составлять 2-5 Ом.
3. Перемещая один щуп вдоль нити, нужно следить за показаниями прибора.
4. Если сопротивление будет меняться, то это и будет местом разрыва.

После его обнаружения нужно отметить повреждение маркером. С другой стороны, сначала целесообразно провести визуальный осмотр, тактильно проверить целостность обогревательных нитей.

Работоспособность системы обогрева заднего стекла очень важна для безопасного управления автомобилем, поэтому нужно регулярно контролировать ее состояние. Раннее выявление и решение проблемы уменьшает риски ДТП.

votes

Рейтинг статьи

Поэтапный ремонт

Для начала проводится диагностика с целью определения причины, по которой обогрев стекла не функционирует. Если это реле или предохранитель, то дальнейшие действия уже понятны. Приобретается ремонтный комплект в зависимости от технологии изготовления устройства

Важно определить место, где ток не проходит к обогревающим полоскам, после чего продумать ремонт

Поиск обрыва

Визуальная диагностика помогает, когда заднее окно запотело. Стоит включить обогреватель и станет видно, где именно полосы оборвались. Другие методики:

1. Необходимо включить зажигание и систему обогрева. Один щуп вольтметра прикладывается к массе (любая металлическая часть кузова), а второй, заранее обмотанный фольгой, около центра нагревательной полосы. Обрыв будет обнаружен в том месте, где напряжение поднимется до 12 В, либо станет близко к нулю. В идеале оно должно составлять 5 В.
2. Щуп прибора прикладывается к положительному контакту обогревателя, другой перемещается вдоль полосы отрицательной клеммы. Когда напряжение будет равным нулю – локализация обрыва найдена.
3. Омметр переводится в режим «кило». Щупы прикладываются к противоположным выводам обогревателя. Смачивается кусочек ваты в дистиллированной воде, проводится обработка полос. Когда стрелка прибора дернится – дефект обнаружен.

Ремонт токопроводящим клеем

Восстановить работоспособность нитей можно с помощью клея. В продаже есть ремкомплекты с инструкцией, куда входит этот состав. Данная разновидность клея способна выдерживать серьезный температурный диапазон от – 60 °C до + 100 °C. Последовательность действий:

1. Подготавливается проблемный участок. Он протирается ветошью, смоченной в спирте.
2. Зачищаются края полосы наждачной бумагой «нулевкой». Достаточно двух аккуратных движений для удаления налета и нагара.
3. Участок с оборванной полосой обклеивается скотчем.
4. На подготовленное место наносится токопроводящий клей кисточкой или шприцем толщиной не более 1 см.
5. Убирается скотч после суток ожидания.

Ремонтный набор нитей

Специальный ремкомплект поможет исправить дефекты на больших участках – от 10 см и более. Комплект состоит из самих нагревательных лент, полимерной смолы (в баллончике) и трафаретов. Инструкция:

1. Найти место обрыва нити.
2. Приготовить полосу нужного размера.
3. Убрать защитную пленку.
4. Зафиксировать элемент в проблемной зоне смолой.
5. Дать время на просыхание.

Альтернативный метод

Восстановить функцию обогрева можно не только традиционными способами. Для этого возможно сочетание медной или латунной стружки и краски. Их можно получить путем обработки напильником соответствующих брусков. Краску стоит подбирать в оттенок нитей или применять клей БФ-2. Инструкция:

1. Смешать компоненты в равной пропорции до образования консистенции мягкого теста.
2. Включить обогрев.
3. Определить контакт по издаваемому шипению.

Практикуется спаивание участка с обломом с использованием хлористого цинка. Здесь следует выбирать припой, где содержится минимальное количество олова (ПОСС-4-6, ПОС-18). Медной или серебряной жилой можно отремонтировать обширный поврежденный участок.

Решение проблемы с боковыми зеркалами

Нагрев зеркал – это дополнительная опция, присутствующая не на всех машинах. Эти системы состоят из тех же токопроводящих полосок, которые нанесены на подложку переднего стекольного полотна с внутренней стороны. Обогрев позиций включается одновременно. Поиск и исправление поломки происходит аналогичным способом, который описан выше. Если не работает только один из подогревателей, то ремонтируется проводка или нагревающие нити.

Принцип действия обогревателя заднего стекла

Система работает достаточно просто.

Дорожки разогревают стеклянную поверхность, избавляя ее от снега, льда и оставшейся влаги, предотвращая дальнейшее запотевание. Электрическая цепь проходит обязательно через замок зажигания, поскольку нагревательные полоски потребляют большое количество энергии.

Схема питания обогревателя общая практически для всех авто:

1. Электрический ток после включения зажигания проходит через предохранитель, а затем одновременно поступает на один из силовых контактов реле и вывод клавиши включения обогрева заднего стекла.
2. После ее нажатия контакты реле замыкаются.
3. Благодаря этому электричество поступает на плюсовую шину.
4. Далее оно распределяется по всем токопроводящим нитям и следует по направлению к отрицательной вертикальной дорожке.
5. При прохождении тока по горизонтальным полоскам они выделяют тепло, нагревая стеклянную поверхность.

В результате снаружи происходит таяние льда и снега, а изнутри удаляются все следы запотевания.

Почему могут не работать поворотники и аварийка на Ваз 2109

Установка обогрева на стеклоочистители лобового стекла

Внутри таких стеклоочистителей находится элемент, который нагревается при помощи тока. Тепло от элемента передается на резинку и корпус щетки, что помогает растопить лед на лобовом стекле за быстрое время. Есть два вида подогрева дворников:

1. Активируемые, при включении в прикуриватель
2. Активируемые, при нажатии кнопки на пульте, идущим с ними в комплекте.

Все два варианта подключаются через прикуриватель автомобиля. Просто в первом для отключения подогрева, необходимо отсоединить разъем от прикуривателя, а во втором варианте можно просто нажать кнопку на пульте. Все два варианта монтируются следующим образом.

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Способы устранения дефекта:

• для быстрого решения проблемы достаточно заменить предохранитель;
• осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

1. Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
2. Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
3. В случае незаметного повреждения используется лупа или мультиметр.

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Как устранить неполадку:

1. Используя комплекс, включающий шприц и токопроводящую пасту, легко восстановить целостность участка. Достаточно нанести тонкую линию состава на поврежденное место. Высыхание происходит в течение нескольких минут, иногда нужно ждать сутки – все зависит от продукта. Включать и проверять работоспособность системы нужно после полного высыхания.
2. Выбор токопроводящего клея – более доступное решение. Клей должен наноситься в два слоя. А между ними желательно проложить медную проволоку диаметром 0,3 мм.
3. Нанесение массы из краски и стружки цветных металлов. Процедура выполняется при включенном обогреве. Во время покрытия поврежденного участка может возникать шипение, которое вскоре проходит. Время высыхания – 30 минут. Эксплуатацию желательно начинать через час.

Внимание:

Еще одним методом восстановления является пайка. Это способ самый надежный, и если повреждение небольшое, спайка проводится быстро, без проволоки.

Проведение работ при более серьезных дефектах:

• используется проволока сечением 0,17 мм2;
• ее длина должна быть немного больше поврежденного участка;
• края нужно залудить;
• рабочую поверхность обезжириваем;
• нить покрываем хлористо-цинковым флюсом;
• завершив подготовку, приступаем к работе, прижимая и впаивая проволоку в края нитей;
• используется мощность 12 Вт;
• закончив, нужно проверить место спайки, очистить поверхность от остатков флюса;
• обработанный участок покрывают термоустойчивым клеевым составом.

Может ли система кондиционирования работать на обогрев?

Исправно работающая система кондиционирования поддерживает комфорт в машине в жаркое время. Однако и зимой кондиционер нужно включать. Во время работы устройства производится смазка движущихся элементов. Запуская кондиционер в холодный период, можно добиться и быстрого отпотевания окон.

Задумываясь, как работает кондиционер на обогрев, стоит отметить, что зимой, когда воздух на улице холодный, система не может запуститься. Но при нажатии кнопки обогрева зеркал или лобового стекла система активируется, и будет исполнять роль отопителя.

Как это работает:

1. В летний период, когда происходит испарение фреона в конденсаторе, температурные показатели на выходе составляют 10–12 градусов.
2. При запуске зимой показатели остаются неизменными, и этого хватает для отпотевания, оттаивания.
