Как правильно замерить напряжение аккумулятора
Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.
Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт. Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута. Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.
- АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
- На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
- На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.
Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью. Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее
Поэтому допускаются определённые погрешности измерений
Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.
Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).
Ниже представлена таблица «Степень заряда АКБ по напряжению».
| Уровень заряда АКБ | Напряжение в разомкнутой цепи малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт | Напряжение в разомкнутой цепи в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт |
| 100% | 12,516—12,663 | 12,666—12,813 |
| 75% | 12,316—12, 463 | 12,466—12,613 |
| 50% | 12,106—12,253 | 12,266—12,413 |
| 25% | 11,926—12,073 | 11,866—12,013 |
| 0% | 11,756—11,903 | 11,666—11,813 |
Таблица 1. Степень заряда аккумулятора по напряжению.
Зарядка аккумулятора постоянным сопротивлением
Возможна ли зарядка АКБ с постоянным сопротивлением? Из формулы I =U*R, понятно, если установить сопротивление величиной постоянной, то переменными станут ток или напряжение. Но внутри аккумулятора сопротивление – величина переменная, влияющая на поглощение энергии. Полное сопротивление складывается из сопротивления поляризации, которое меняется и омического, остающегося стабильным в одинаковых условиях и для конкретного аккумулятора.
На сопротивление влияют температура, степень разряженности, концентрация электролита, учтенные в характеристиках разрядных кривых АКБ. Но если в формуле сопротивление величина переменная во времени и состоянии автомобильного аккумулятора, то постоянным при зарядке может быть ток, напряжение или комбинирование тока и напряжения. Для сглаживания величины тока зарядки используется резистор – балластное сопротивление.
Норма напряжения
Норма напряжения зависит от условий, при которых проведены замеры.
При работающем моторе
Под нагрузкой нормальными будут считаться значения 13,5-14 Вольт. Такое напряжение обеспечивает полноценный заряд аккумулятора. Если полученные показания превышают 14,2 вольта, генератор будет перераспределять излишки по системе.
Норма напряжение при работающем двигателе.
Если в течение 10 минут после запуска двигателя напряжение не нормализуется, значит существуют проблемы в электросети, которые следует устранить.
При отключенном моторе
Норма напряжение без нагрузки.
Для замера напряжения без нагрузки также нужен мультиметр. Если при покое значение на клеммах ниже 11,8 В, двигатель не заведётся, потребуется снимать аккумулятор, нести его на зарядку, либо прикуривать от другого автомобиля.
Нормальный уровень напряжения при отключённом двигателе – 12,5-13 В. Если мультиметр показывает 12,5, значит аккумулятор разряжен на 50%.
Оптимально выполнять замеры перед поездкой. В этом случае можно понять, способна ли аккумуляторная батарея держать заряд несколько суток.
С применением нагрузочной вилки
Использование для проверки нагрузочной вилки – простой способ проверить, нужно ли заряжать/разряжать аккумулятор. Вилка крепится на полюс ИП на 5 секунд. Сразу на мультиметре должны появиться значения 12–13 вольт, после пятой секунды – больше 10 вольт. Это показывает, что АКБ исправен, полностью заряжен. Когда в ходе тестирования нагрузочной вилкой напряжение падает до 9 вольт, АКБ неисправен, нужна его замена.
Зимой
Падение температуры воздуха сказывается на плотности электролита, что влияет на уровень заряда. В результате замедления химической реакции, напряжение падает, в результате аккумулятор может перестать запускать двигатель. При расчёте нормального напряжения зимой следует использовать специальную таблицу, где указано влияние температуры на плотность электролита, другие показатели АКБ.
Причины снижения показателя
При критическом падении значения напряжения использовать батарею будет невозможно. Во время движения при эффективном работе генератора она не заряжается. Чаще всего рабочее U аккумулятора автомобиля падает по следующим причинам:
- Ресурс АКБ истек. При эксплуатации источника питания он изнашивается. Большинство моделей может прослужить в течение 4−7 лет, но с каждым месяцем емкость и напряжение будут падать. Именно поэтому старые автоаккумуляторы приходится заменять.
- Неправильная работа генератора может привести к тому, что на батарею будет подаваться слишком высокое или низкое напряжение. Высокий показатель приводит к кипению электролита и уменьшению его количества, после чего начинают разрушаться пластины. Небольшие частицы пластин становятся причиной появления мостиков между пластинами, что приводит к короткому замыканию.
- Имеется утечка тока. Некоторые проблемы с электрооборудованием и проводкой могут привести к появлению постоянной утечки даже при выключенном зажигании. При эксплуатации аккумулятора в подобных условиях падает емкость и снижается номинальное напряжение.
- Источник электроэнергии не был рассчитан на оказанную нагрузку. Слишком высокая потребительская мощность становится причиной повреждения пластин. Поэтому следует выбирать аккумулятор в зависимости от объема мотора и оказываемой нагрузки.
Какое напряжение на аккумуляторе автомобиля вообще считается нормальным
Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.
Минимальное напряжение
Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.
Под нагрузкой
Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:
- из корпуса с мультиметром;
- спирали, выполняющей функцию сопротивления;
- проводов, оканчивающихся зажимами типа «крокодил»;
- включателя.
Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.
При работающем двигателе
При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:
- стеклоочистители;
- обогреватель заднего стекла;
- отопитель (на максимальном режиме);
- дальний свет;
- магнитолу.
Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).
Нормальное напряжение аккумулятора
Нормальное напряжение АКБ – это показатель, который отображён в документации к источнику электроэнергии. Если при покупке новой батареи, её не удаётся зарядить до указанного в инструкции значения, то такая неисправность будет являться гарантийным случаем.
Если на автомобиле исправен реле-регулятор и генератор, то АКБ, во время эксплуатации машины, будет автоматически заряжаться до нормального уровня. Желательно на протяжении всего срока эксплуатации стремиться к использованию батареи только при наличии нормального напряжения на клеммах.
При значительных отклонениях этого параметра в меньшую сторону в зимнее время года, электролит в разряженном аккумуляторе может полностью замёрзнуть, а летом будут более интенсивно разрушаться свинцовые пластины.
| Уровень заряда у сурьмянистых и гибридных АКБ при напряжении в Вольтах | |||||
| Темперптура электролита | 100% | 75% | 50% | 25% | 0% |
| 48,9 | 12,663 | 12,463 | 12,253 | 12,073 | 11,903 |
| 43,3 | 12,661 | 12.,461 | 12,251 | 12,071 | 11,901 |
| 37,8 | 12,658 | 12,458 | 12,248 | 12,068 | 11,898 |
| 32,2 | 12,655 | 12,455 | 12,245 | 12,065 | 11,895 |
| 26,7 | 12,650 | 12,45 | 12,240 | 12,060 | 11,890 |
| 21,1 | 12,643 | 12,443 | 12,233 | 12,053 | 11,883 |
| 15,6 | 12,634 | 12,434 | 12,224 | 12,044 | 11,874 |
| 10 | 12,622 | 12,422 | 12,212 | 12,032 | 11,862 |
| 4,4 | 12,606 | 12,406 | 12,196 | 12,016 | 11,846 |
| -1,1 | 12,588 | 12,388 | 12,178 | 11,998 | 11,828 |
| -6,7 | 12,566 | 12,366 | 12,156 | 11,976 | 11,806 |
| -12,2 | 12,542 | 12,342 | 12,132 | 11,952 | 11,782 |
| -17,8 | 12,516 | 12,316 | 12,106 | 11,926 | 11,756 |
| Уровень заряда у Кальциевых, AGM и GEL АКБ при напряжении в Вольтах | |||||
| Темперптура электролита | 100% | 75% | 50% | 25% | 0% |
| 48,9 | 12,813 | 12,613 | 12,416 | 12,013 | 11,813 |
| 43,3 | 12,811 | 12,611 | 12,411 | 12,011 | 11,811 |
| 37,8 | 12,808 | 12,608 | 12,408 | 12,008 | 11,808 |
| 32,2 | 12,805 | 12,605 | 12,405 | 12,005 | 11,805 |
| 26,7 | 12,8 | 12,6 | 12,4 | 12,0 | 11,8 |
| 21,1 | 12,793 | 12,593 | 12,393 | 11,993 | 11,793 |
| 15,6 | 12,784 | 12,584 | 12,384 | 11,984 | 11,784 |
| 10 | 12,772 | 12,572 | 12,372 | 11,972 | 11,772 |
| 4,4 | 12,756 | 12,556 | 12,356 | 11,956 | 11,756 |
| -1,1 | 12,738 | 12,538 | 12,338 | 11,937 | 11,738 |
| -6,7 | 12,716 | 12,516 | 12,316 | 11,916 | 11,716 |
| -12,2 | 12,692 | 12,492 | 12,292 | 11,892 | 11,692 |
| -17,8 | 12,666 | 12,466 | 12,266 | 11,866 | 11,666 |
Какие параметры можно проверить
Мультиметр – электроизмерительный прибор, объединяющий функции амперметра, вольтметра и омметра. Портативные устройства умещаются в руке и стоят недорого, его желательно иметь в машине каждому водителю. Чтобы измерять заряд аккумулятора, нужно померить напряжение. Также мультиметр полезен и для проверки других параметров – утечки тока, например. Это отличная профилактика против быстрого разряда АКБ.
В экстренных ситуациях, когда происходит отказ в работе электрооборудования, мультиметр пригодится для диагностики неисправностей:
- измерение напряжения бортовой сети;
- «прозвонка» предохранителей, электропроводки и лампочек;
- контроль над датчиками, их сопротивлением и напряжением.
При выборе мультиметра предпочтение следует отдать ударопрочным моделям с подсветкой на цифровом дисплее.
Зачем проверять заряд при заведенном двигателе
Работа любого прибора или узла в машине должна быть стабильной. Это же касается и АКБ. А если конкретнее, то напряжения, которое выдает батарея. В норме, когда двигатель работает, напряжение равно 13.5 – 14.0 вольт. Если оно будет больше, это свидетельствует о том, что генератор работает в усиленном режиме и идет подзарядка аккумулятора.
Гораздо хуже будет в том случае, если напряжение будет низким. Это означает постоянный недозаряд автомобильного аккумулятора. Во-первых, это может свидетельствовать о неполадках с генератором. А во-вторых, существенно сокращается ресурс самой АКБ.
Для того чтобы выявить проблемы в генераторе и сэкономить деньги на покупке новой батареи, требуется проверять, какое напряжение аккумулятора автомобиля при работающем двигателе.
Какая зарядка должна идти на аккумулятор с генератора
Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.
Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.
Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.
Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А
Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети
Сколько ампер в заряженной АКБ
Чтобы разобраться с этим вопросом, необходимо ознакомиться с данными батареи, которые можно найти на этикетке. Имеется в виду нормальный заряд аккумулятора автомобиля и ёмкость изделия. Если она равна 60 А/ч, значит, батарея (при условии полной зарядки) способна отдавать в течение 11 часов ток в 5 А. Чтобы понять, сколько ампер в автомобильном аккумуляторе, его нужно подключить к зарядному устройству. Если это не сделано и клеммы изделия свободны, значение тока будет составлять ноль ампер.
Стоит заметить, что показания в плане тока у разных моделей АКБ будут сильно различаться. Сколько ампер выдаёт автомобильный аккумулятор? Это связано с нагрузкой. Чем она выше (до определённого предела), тем больше энергии отдаёт аккумулятор. Например, при пуске двигателя сила отдачи АКБ будет составлять 125 А, если в среднем мощность стартера 2000 Вт. Также существует зависимость от температуры окружающего воздуха. В мороз работоспособность батареи начинает снижаться из-за снижения скорости химических реакций, напряжение на клеммах аккумулятора уменьшается, а нагрузка возрастает и значение I вырастает до 500, а иногда даже и 800 ампер. Уровень на выходе зависит от внутреннего сопротивления: чем оно меньше, тем лучше. Чтобы достичь нормального напряжения автомобильного аккумулятора, конструкторы применяют специальные материалы для изготовления пластин, принимают меры для лучшего соприкосновения их с раствором.
Сколько должен выдавать АКБ под нагрузкой
Основной подводный камень в этом методе – это величина самой нагрузки. Дело в том, что чем больше токопотребление, тем больше просаживается напряжение на аккумуляторе. Например, при пуске двигателя стартер потребляет около 200 А (актуально для малолитражек), из-за чего выключается магнитола и тускнеет свет фар.
Недостатки метода
К чему этот разговор? Когда рынок наводнился нагрузочными вилками, появились первые сравнительные обзоры, результаты которых, мягко говоря, вводили в недоумение. Конфуз был в том, что один прибор показывал одно напряжение, другой – совершенно иное. Разность в показаниях доходила до 1 Вольта, а это много, учитывая, что погрешность не должна превышать 0,1 В.
Причина была в разной нагрузке. Условно говоря, одна вилка выдавала 100 А, а вторая – 200 А. В ответ на это хорошо бы было узаконить требования к изготовлению данных электроприборов, но документа нет по сей день. Поэтому, обходите стороной различные таблицы, которые связывают напряжение под нагрузкой с % заряда, но не указывают, для какого ампеража действительны цифры.
Это раз. Во-вторых, батарея с различной емкостью демонстрирует разное напряжение под нагрузкой. Например, у 60 А*ч и у 70 А*ч изделий разница будет почти в 0,5 Вольт при 100% заряде. Ну а в-третьих – температура.
Сколько выдает генератор: на что обратить внимание
Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита
В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор. Что касается основных симптомов, признаки неисправности генератора следующие:
Что касается основных симптомов, признаки неисправности генератора следующие:
- на панели горит значок аккумулятора;
- аккумулятор не заряжается или кипит;
- фары и габариты светят тускло;
- появились шумы, свист или скрежет в области генератора.
Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.
В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).
Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.
Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.
Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.
Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ и отключенных энергопотребителях напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.
Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.
Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.
Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке. Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток
Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.
Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление должно быть 0.2 Ома.
Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).
Допустимый ток утечки
После того как вы подсчитали потребление в состоянии покоя, по таблице можно определить допустимые значения тока утечки исходя из таблицы. Где отмечено, при каком уровне потерь вы сможете завести автомобиль.
| Ток утечки на потребители (мА) | Через сколько не заведется авто |
| ≤20-30 | Машина сможет простоять на парковке пару недель без движения и после этого без проблем завестись. |
| 50-80 | Многовато, если стоит штатная сигнализация, но терпимо когда есть развитая нештатная аудиосистема. Машину со старым аккумулятором буквально через 3-4 дня уже можно не завести. |
| ≥100> | Признак неисправности электрооборудования или установки некачественных гаджетов. В зимнее время, достаточно будет 1-2 дня не заводить автомобиль, и уже потребуется прикуривание. |
Зная ток утечки в автомобиле, можно посчитать на сколько хватит аккумулятора (время разряда) при условии долгой стоянки машины в состоянии покоя.
Подпишись
на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате
Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это – симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке.
Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.
При работающем двигателе
При функционирующем двигателе авто более 10минут, вольтаж будет составлять от 13,5В до 14,5В. В этом случае, параметр будет несколько больше обычного, поскольку работает генератор авто. Начать проверять значение вольтажа необходимо после работы двигателя более 20 минут. Затем нужно включить элементы, которые расходуют автомобильную энергию:
- очистители стекла;
- обогреватель лобового стекла;
- печку;
- дальний свет;
- автомагнитолу.
После этого значение должен немного измениться (примерно на 0,2В). Если значение сильно уменьшилось, то, скорее всего, у вас генератор находится в неисправном состоянии или бывает другая ситуация, например, если вы используете сабвуфер или другой мощный прибор, и генератор не может справиться с такой нагрузкой, по этой причине вольтаж начинает проседать. В таком случае имеется только одно решение – купить более мощный генератор.
Как проверить напряжение генератора на аккумуляторе
Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.
Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.
В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.
Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.
Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.
Какое напряжение на аккумуляторе автомобиля вообще считается нормальным
Профессионалы обычно выделяют три типа напряжения АКБ:
- Нормальное значение. Считается, что бортовые системы легковых автомобилей рассчитаны на напряжение 12 В. Этот параметр указан в большинстве технических брошюр, а также такое усреднённое значение выдаёт документация по автотранспорту. Однако показатель является приблизительным, округлённым.
- Фактическое значение. Нормы для многих АКБ без нагрузки колеблются в пределах 12,2–12,7 В при разомкнутой электроцепи.
- Напряжение под нагрузкой. Данный показатель является наиболее важным при определении работоспособности электроприбора.
Специалисты делают проверки при помощи нагрузочной вилки. В течение 3–5 секунд на аккумулятор ёмкостью 50 Ач подаётся удвоенный ток в 100 А. Параллельно фиксируем показания вольтметра, которые на нормально заряженном автомобильном аккумуляторе будут показывать не ниже 9 В. Для севшей, требующей подзарядки батареи значения не поднимутся выше 5 – 6 В. Если замечено минимальное напряжение, то рекомендуем его поднять, чтобы не запускать процесс сульфатации.
Стоит учитывать, что в зимний период и в межсезонье, когда окружающая температура существенно понижается, плотность электролита повышается, напряжение при этом также меняется. Завести мотор будет сложней.
В северных регионах для поднятия плотности электролита заранее добавляют в раствор серную кислоту, однако нужно не допускать того, чтобы плотность в результате превышала значение 1,35 г/см3.
Проверка нагрузочной вилкой
В нагрузочную вилку встроен мощный резистор или нихромовая спираль. При подключении прибора между контактами АКБ, ток протекает по цепи с постоянным сопротивлением.
Проверка нагрузочной вилкой проводится при температуре 20-25°С. Минимальная температура проверки 15°С. На холодной батарее проверку проводить нельзя, так как это приведет к ее сильному разряду.
Алгоритм проверки:
- вилка подключается между выводами аккумулятора (красный щуп к «+», черный к «–»);
- прибор создает нагрузку в 100-200 А (это равно нагрузке от стартера);
- щупы удерживаются в течение 5-6 секунд, но не более.
Значения напряжения во время нагрузки:
| Напряжение, V | Зарядка в процентах |
| Более 10,2 | текст |
| 9,6 | текст |
| 9 | текст |
| 8,4 | текст |
| Менее 7,8 | текст |
Для полностью заряженной батареи напряжение не должно показывать меньше 10,2 В.
Допустимо падение до 9 В, но в этом случае АКБ следует поставить на подзарядку.
После того, как нагрузка снята, напряжение должно восстановиться через 2-3 секунды.
Если оно не возвращается к нормальному значению, то это значит, что аккумулятор в плохом состоянии. Возможно, замыкает какая-то из банок.
Проверить вилкой можно батарею, не снимая ее с машины. Также рекомендуется так тестировать АКБ при покупке в магазине.

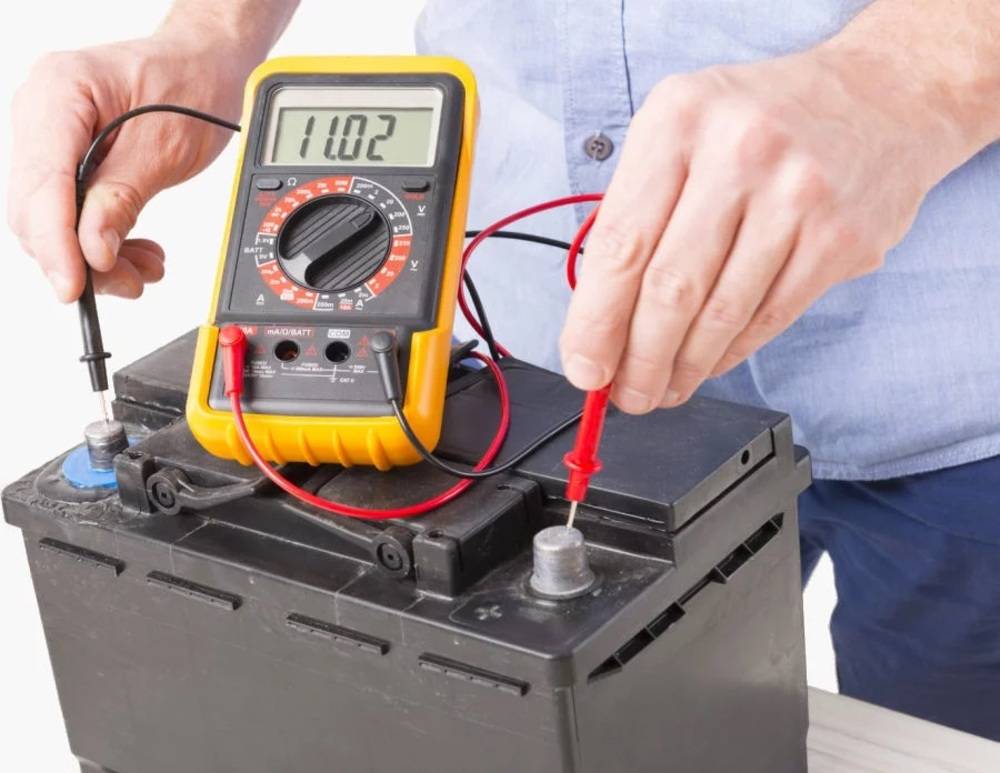

Как проверить состояние аккумулятора мультиметром
Мультиметр – многофункциональный прибор, выполняющий функции вольтметра, амперметра и омметра для измерения характеристик электрического сигнала.
Можно ли мультиметром диагностировать АКБ при работающем двигателе?
Работающий движок не противопоказание к процедуре. Для проверки аккумулятора в домашних условиях поставьте машину на горизонтальную площадку, включите ручной тормоз, заведите мотор, откройте капот. Первое измерение вольтажа АКБ сделайте без нагрузки – отключите крупные потребители энергии. Напряжение в норме составляет 13,4 В.
Затем включите все автомобильные электроприборы, поднимите обороты ДВС, проведите повторную проверку мультиметром, сравните результаты тестирования.
Определяем мультиметром емкость аккумулятора
Для этого используют способ контрольного разряда. Сначала полностью заряжают батарею с проверкой плотности жидкой среды и напряжения.
Далее подключите 24-ваттную лампу и засеките время. Отключите лампочку, когда напряжение автоаккумулятора упадет до половины.
Проверка состояния аккумулятора мультиметром
Емкость (Ампер/час) рассчитайте, перемножив силу тока в электросети под нагрузкой на количество часов, в течении которых аппарат разряжался. Если получили число, соответствующее нормативному показателю емкости (указан на этикетке батареи), АКБ находится в хорошем состоянии.
Замеряем мультиметром силу тока батареи
Измеритель переведите в режим «Ампер», а переключатель – на переменный ток. Создайте цепь с одним потребителем.
Далее:
- Снимите клемму АКБ со знаком «+» и установите на ее место «–» мультиметра.
- К потребителю присоедините «–» батареи и «+» измерителя.
Если шкала электроизмерительного прибора показывает 12,6–13,0 В, накопитель тока заряжен и исправен.
Проверяем мультиметром внутреннее сопротивление батареи
Подключите к автоаккумулятору лампу 12 В, замерьте напряжение. Отключите нагрузку, произведите еще один замер того же параметра. Разница в 0,05 В указывает на оптимальное внутреннее сопротивление и техническую исправность АКБ.
Замеряем мультиметром ток утечки аккумулятора
Естественный саморазряд автомобильной батареи указан производителем в аннотации к товару. Но изоляция со временем истончается, на клеммные колодки попадает влага, и тогда наблюдается «несанкционированная» утечка тока.
Чтобы выявить потерю, красный щуп измерительного приспособления соедините с плюсовой клеммой АКБ, черный – с заранее снятым «минусом» автобатареи. Если экран мультиметра пуст, утечки нет. При появлении любого значения готовьтесь к детальной диагностике электрической сети автомобиля.
Проверка утечки тока аккумулятора
Перечисленные манипуляции мультиметром годятся и для батареек игрушечных машин.
