Карбюратор – это один из узлов системы питания двигателя. Он предназначен для приготовления оптимальной горючей смеси топлива и воздуха. В карбюраторе бензин смешивается с воздухом. Также данный элемент регулирует объем подачи смеси в камеры сгорания. Карбюраторы все еще остаются достаточно популярными и используются не только на классических моделях АвтоВАЗа, но и на некоторых иномарках.

Характеристика

Изобрели карбюратор достаточно давно. Массово данные приборы производились в 20 веке. Однако технологический прогресс не стоит на месте, и взамен карбюратору пришла инжекторная система питания. Карбюратор – это достаточно старый механизм.

Бензонасос: основные виды

Этот прибор, как понятно из названия, предназначен для подачи жидкого бензина из бака прямиком к камерам сгорания двигателя. Основная задача любого насоса – это прокачивание жидкости под необходимым уровнем давления, которое необходимо для того, чтобы мотор работал максимально стабильно. Современные технологии медленно, но уверенно захватывают мир. Инновации приходят и в автомобильную отрасль, но на карбюраторных моторах все еще используются механические насосы. Механическое устройство создавалось исключительно для работы с карбюратором. А вот электрический бензонасос предназначен для инжекторных двигателей. Механический элемент установлен чаще всего снаружи бака, а вот электрический можно найти внутри него.

Электрический топливный насос по принципу работы очень схож с механическим устройством.

Конструкция электробензонасоса

Данный прибор по устройству и принципу действия очень напоминает механический прибор. Работа осуществляется благодаря сердечнику. Он втягивается при помощи электромагнитного клапана. Электробензонасос низкого давления состоит из рабочей камеры, клапанов – впускного и выпускного, диафрагмы, возвратной пружины, электромагнитного датчика, сердечника и контактной группы.

Прибор работает за счет движений диафрагмы. Она двигается вверх и вниз.

Тюнинг карбюратора: установка электрического бензонасоса

Не стоит думать, что при всей простоте элемента, монтаж его в другую систему питания будет простым. Установка электробензонасоса — это довольно сложный процесс. Но результат стоит вложения усилий. Первым делом необходимо определить, какой конкретно насос подойдет к карбюратору и к системе питания. Также для монтажа понадобятся различные расходные материалы.

Для того чтобы установить электрический насос, потребуется шланг.

Монтажные работы

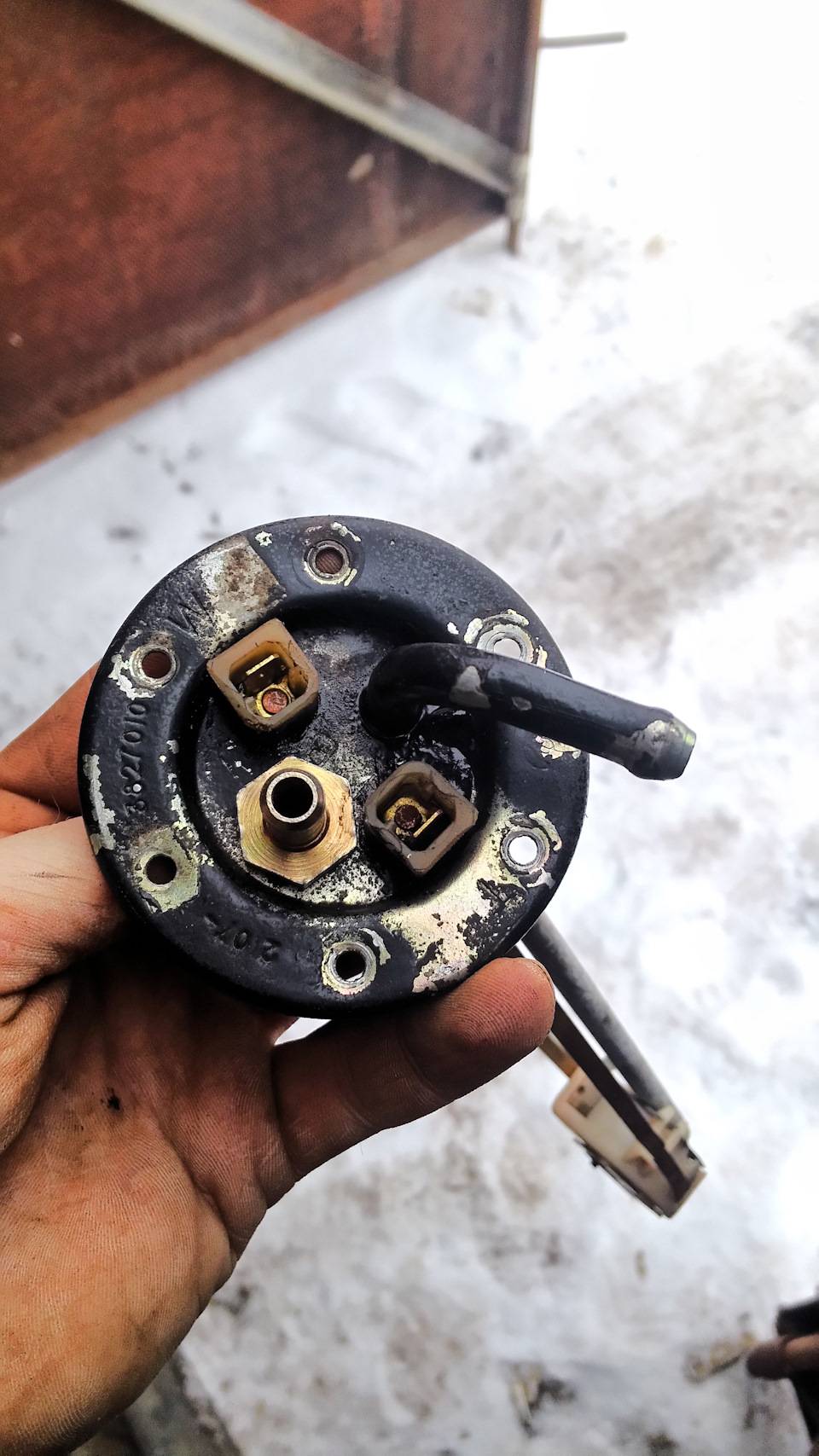

Сперва демонтируют датчик уровня топлива – он находится в баке. В крышке его сверлят отверстие и паяльником впаивают трубку на 7 мм. Конец этой трубки необходимо отогнуть – это для того, чтобы работал слив обратной магистрали. Гнуть следует так, чтобы один конец трубки находился на большем расстоянии, чем патрубок забора топлива. Верхняя часть также гнется до параллельности с отверстием забора топлива. Далее монтируют современный датчик уровней топлива. Стоит отметить, что в нем имеется и заборник, и обратная магистраль. Его устанавливают в бак.

На второй штуцер надевают трубку диаметром 5 мм. Она с помощью хомутов закрепляется на кузове в вертикальном положении. Это необходимо, чтобы горючая смесь подавалась правильно, то есть снизу вверх. Насос соединяют с баком при помощи 12 мм шланга и переходника. Затем стоит заняться высоким давлением. В карбюраторе оно не нужно. Чтобы понизить его, с насоса снимают крышку, откручивают штуцер подачи и вынимают сетку. В штуцере обратной магистрали рассверливают отверстие до 3 мм. Затем остается только подсоединить электробензонасос на карбюратор при помощи обыкновенного топливного фильтра. Это легко сделать. Нужны лишь хомуты и шланг. Подключить прибор нужно к 12-вольтовому контакту на катушке зажигания через реле.

Есть масса причин, по которым устанавливают электробензонасос на карбюратор.

Заключение

Как видите, это полезная доработка. Установив электробензонасос на карбюратор ВАЗ или любых других автомобилей, вы не столкнетесь с недостатками. Единственная трудность – выбор подходящего устройства и монтажные работы.

Монтажные работы

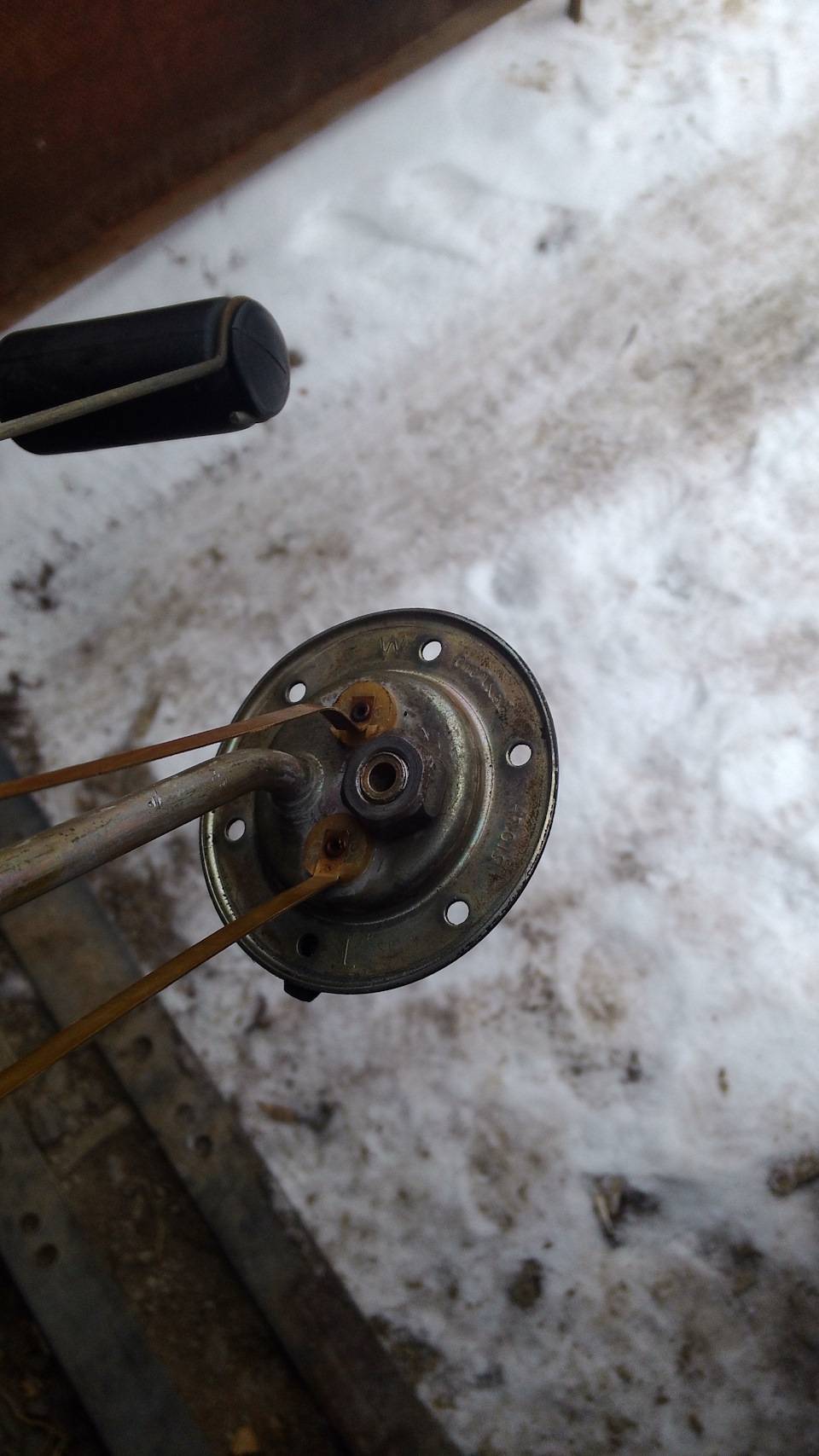

Сперва демонтируют датчик уровня топлива – он находится в баке. В крышке его сверлят отверстие и паяльником впаивают трубку на 7 мм. Конец этой трубки необходимо отогнуть – это для того, чтобы работал слив обратной магистрали. Гнуть следует так, чтобы один конец трубки находился на большем расстоянии, чем патрубок забора топлива. Верхняя часть также гнется до параллельности с отверстием забора топлива. Далее монтируют современный датчик уровней топлива. Стоит отметить, что в нем имеется и заборник, и обратная магистраль. Его устанавливают в бак.

Важно знать: резиновая трубка должна быть соединена штуцером «обратки» от топливной системы. Затем конец подготовленного шланга подсоединяют к штуцеру топливозаборника. Далее элементы крепят к металлической трубе при помощи хомутов

Сам электробензонасос низкого давления устанавливают в горизонтальном положении к двигательному щиту через специальный кронштейн через подушки из резины. Они есть в комплекте с устройством. Очень важно задать устройству правильное положение, при котором всасывание будет происходить со стороны расширительного бачка, а напор потока направлен в сторону мотора. Затем на шланг подачи топлива прикрепляется фильтр от инжектора

Далее элементы крепят к металлической трубе при помощи хомутов. Сам электробензонасос низкого давления устанавливают в горизонтальном положении к двигательному щиту через специальный кронштейн через подушки из резины. Они есть в комплекте с устройством

Очень важно задать устройству правильное положение, при котором всасывание будет происходить со стороны расширительного бачка, а напор потока направлен в сторону мотора. Затем на шланг подачи топлива прикрепляется фильтр от инжектора

На второй штуцер надевают трубку диаметром 5 мм. Она с помощью хомутов закрепляется на кузове в вертикальном положении. Это необходимо, чтобы горючая смесь подавалась правильно, то есть снизу вверх. Насос соединяют с баком при помощи 12 мм шланга и переходника. Затем стоит заняться высоким давлением. В карбюраторе оно не нужно. Чтобы понизить его, с насоса снимают крышку, откручивают штуцер подачи и вынимают сетку. В штуцере обратной магистрали рассверливают отверстие до 3 мм. Затем остается только подсоединить электробензонасос на карбюратор при помощи обыкновенного топливного фильтра. Это легко сделать. Нужны лишь хомуты и шланг. Подключить прибор нужно к 12-вольтовому контакту на катушке зажигания через реле.

Устройство топливных насосов

В зависимости от типа привода насосы для подачи топлива разделяются на две большие группы: механические и электрические. Первые используются только в карбюраторных двигателях, а также в качестве подкачивающих насосов в дизельных двигателях. Вторые применяются и для бензиновых, и для дизельных моторов.

Механические топливные насосы

Устройство механического топливного насоса

Механический насос располагается на двигателе и приводится в движение специальным эксцентриком. Конструктивно он состоит из следующих элементов:

• корпус;
• диафрагма;
• толкатель;
• шток;
• возвратная пружина;
• клапаны на всасывающем и нагнетательном каналах;
• фильтр;
• эксцентрик.

В автомобилях, оснащенных задним приводом, эксцентрик находится на валу привода масляного насоса, а в авто с передним приводом он размещается на распределительном валу двигателя. Перемещение диафрагмы в таком насосе и обеспечивает движение топлива. Когда диафрагма находится в нижней точке, в рабочей камере возникает разрежение, и последняя заполняется жидкостью. Когда диафрагма перемещается в верхнее положение, происходит выталкивание топлива в нагнетательный трубопровод. Клапаны при этом препятствуют обратному ходу топлива.

Для дизельных двигателей такие системы часто используются как насосы низкого давления. Они выполняют функцию подкачивания топлива и располагаются рядом с насосами высокого давления (ТНВД). С практической стороны это позволяет преодолеть гидравлическое сопротивление системы фильтрации и создать стабильное избыточное давление.

Насосы для подачи топлива с электрическим приводом

Роликовый топливный насос. 1 – обратный клапан; 2 – предохранительный клапан; 3 – электрический разъем; 4 – электродвигатель; 5 – рабочее колесо

Электрические насосы устанавливаются на двигателях с распределенным и непосредственным впрыском. Они приводятся в действие при помощи электрического привода от аккумулятора или генератора. По своему устройству электронасосы разделяются на следующие группы:

• Вакуумные. Такой насос имеет аналогичную конструкцию с механическим, но эксцентрик, приводящий в движение рабочие узлы, заменен на электропривод.
• Роликовые. В таком устройстве топливо перемещается благодаря вращению ротора (движению роликов). В момент, когда дистанция между роликом и ротором увеличивается, возникает разрежение, открывается всасывающий клапан, и топливо всасывается до полного заполнения. В следующий момент вращение ротора обеспечивает уменьшение расстояния, и через открывшийся нагнетающий клапан топливо подается к двигателю.
• Шестеренчатые. Всасывание и нагнетание топлива реализуется за счет вращения шестерни-ротора. Она расположена эксцентрично по отношению к шестерне-статору. Зубья шестерен формируют камеры, через которые проходит топливо. В ходе вращения объёмы камер постоянно изменяются, что обеспечивает нужное давление.
• Центробежные. Такой насос имеет рабочее колесо, оснащенное лопатками, которые перемещают топливо от всасывающего к нагнетательному каналу. Давление создается за счет завихрений, возникающих при воздействии лопаток на рабочую жидкость.
• Плунжерные. Бензонасосы такой конструкции — редкое явление. Подобные системы преимущественно используются в автомобилях на дизельном топливе в качестве ТНВД. Они имеют пары плунжеров, приводимые в движение кулачковым валом. При движении плунжера вверх последовательно закрываются выпускное и впускное отверстия. Это формирует необходимое для открытия нагнетательного клапана давление и последующую подачу топлива к форсункам двигателя.

Электробензонасос (ЭБН) на ВАЗ 2107 (карбюратор)

Наконец-то добрался до написания очередной статьи в бортжурнал. Намучившись с перегревами родного механического бензонасоса было принято решение заменить его на электробензонасос низкого давления. Был приобретен бензонасос Magneti marelli 313011300013 на сайте www.exist.ru/price.aspx?pcode=313011300013. Была куплена новая топливная магистраль на ВАЗ 2017, тройник 8х6х8, обратный клапан от “восьмерки” (заменен в дальнейшем на топливный клапан от “Нивы”), щтутцер на 8 мм с резьбой, хомуты, колодки от калины под 4-х контактное реле (3шт) с держателем предохранителя, реле 4-х контактное (3 шт), топливный жиклер 150, топливный шланг обратки от “восьмерки”, провода, кнопка без фиксации.

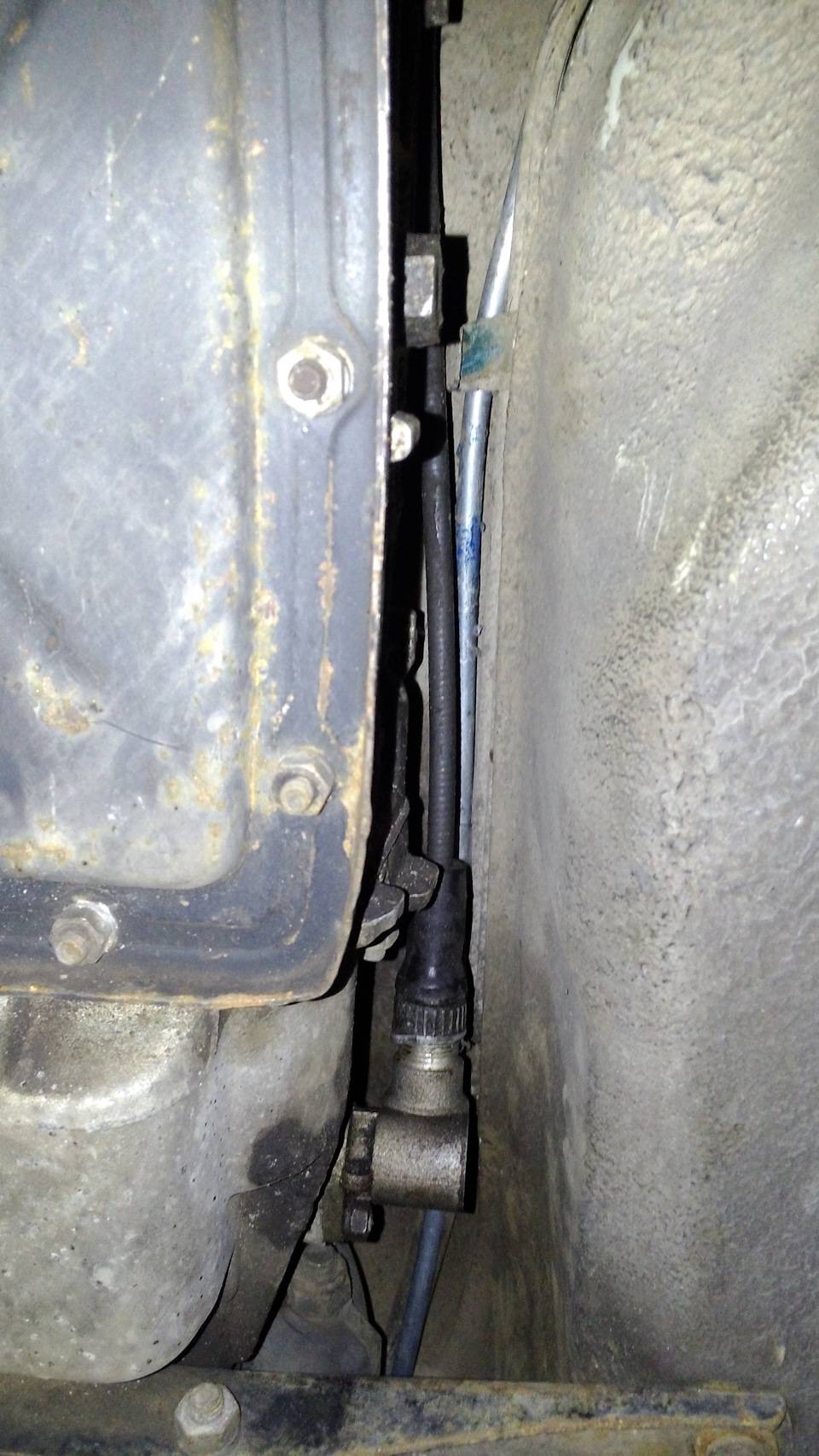

Сначала была проведена полноценная “обратка” в бак. Тянул рядом со штатной топливной магистралью и крепил в штатных местах.

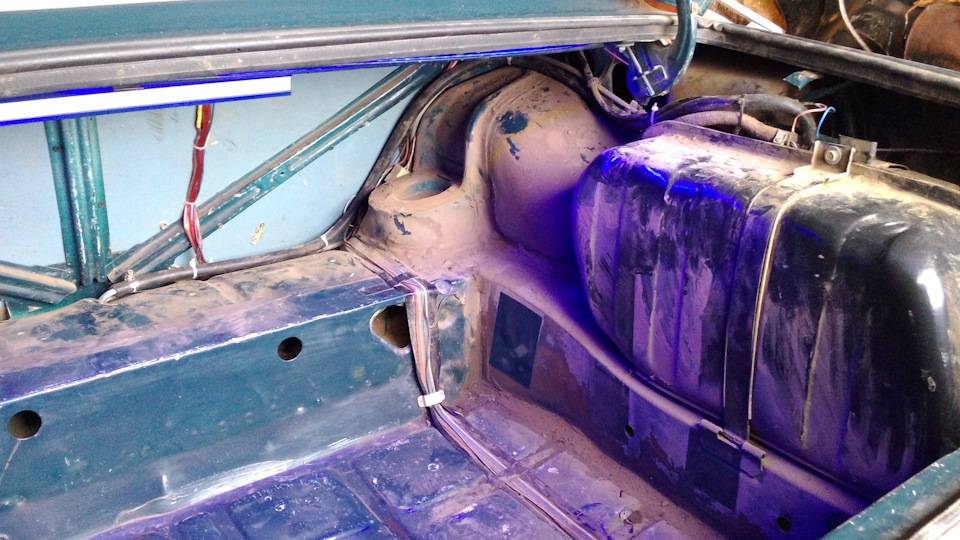

Врезан штутцер на 8 с резьбой в бак.

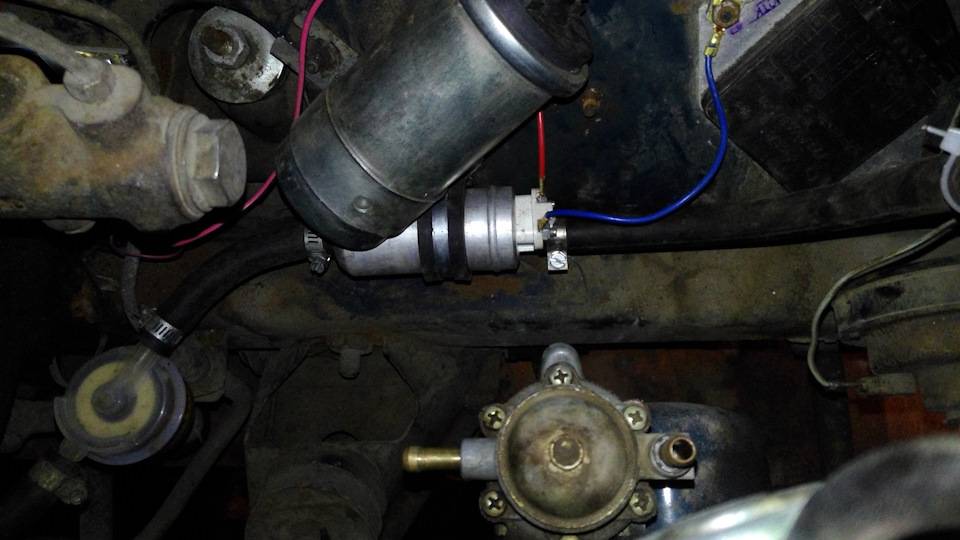

Далее вместо штатного бензонасоса был установлен ЭБН низкого давления.

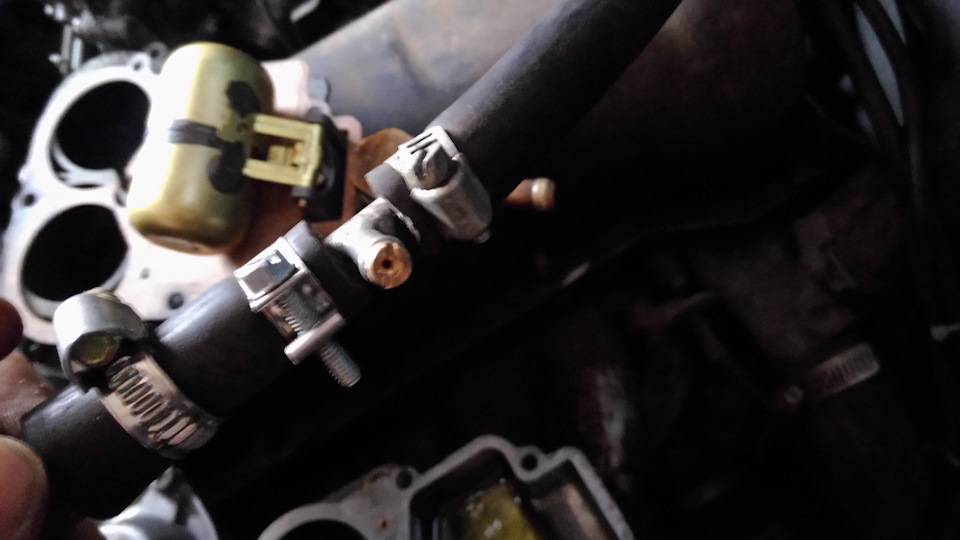

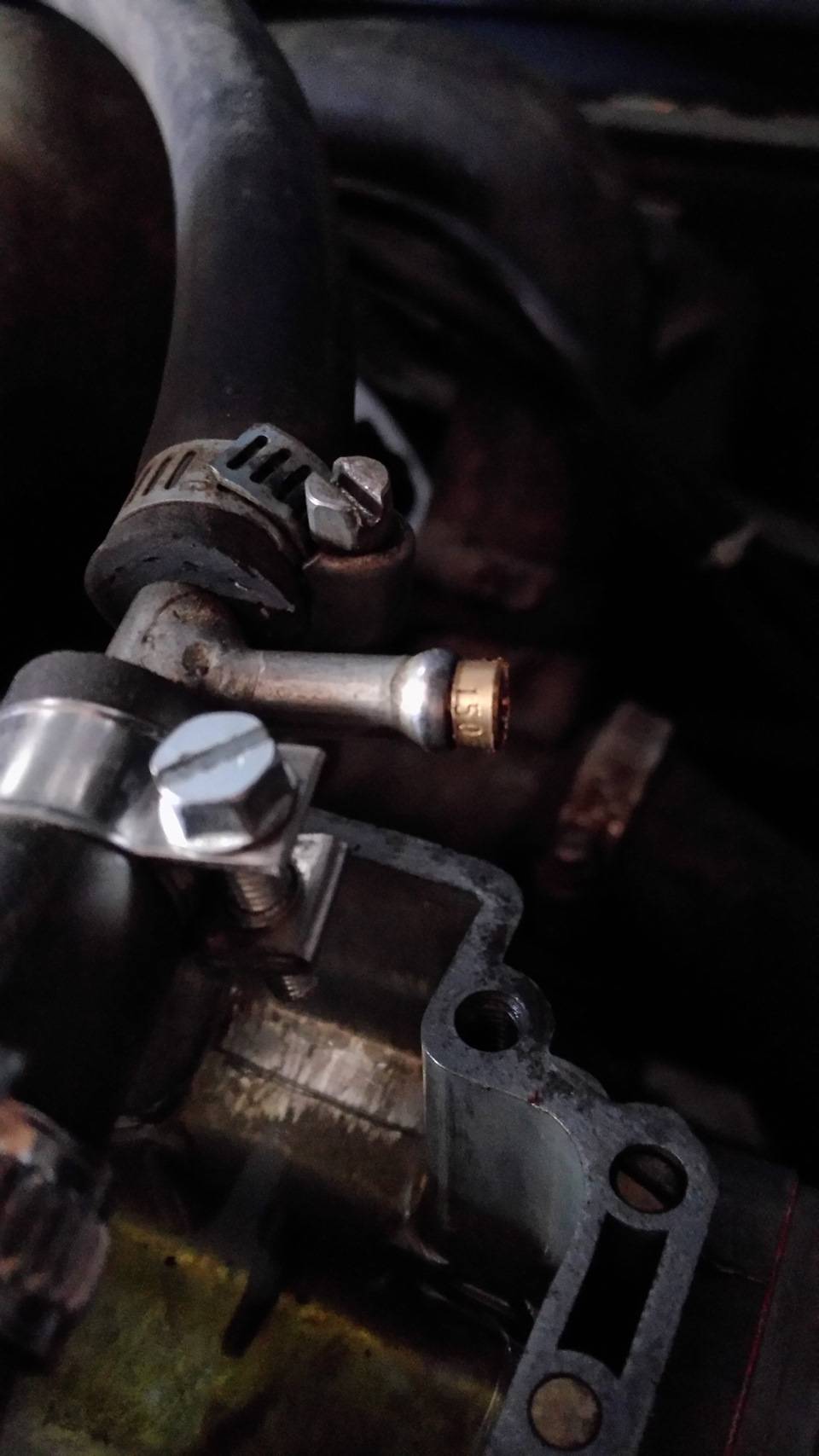

Перед карбюратором на расстоянии 5-7 см был врезан тройник 8х6х8. В трубке тройника диаметром 6 мм была нарезана резьба и вкручен 150 топливный жиклер.

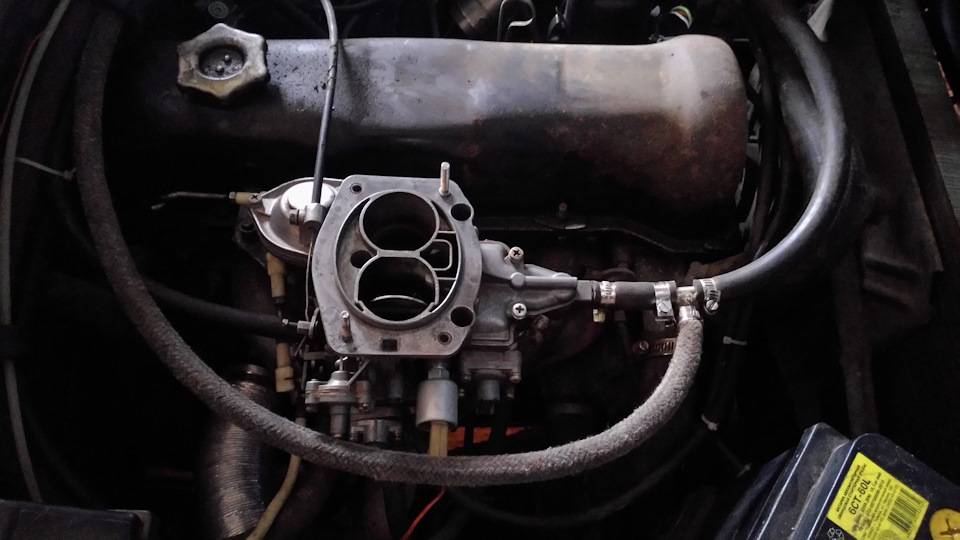

Далее был установлен обратку клапан, чтобы топливо не уходило в бак.Изначально был установлен клапан от “восьмерки”, но в дальнейшем заменен на клапан от “Нивы” так, как клапан от “восьмерки” не держал топливо и оно уходило в бак, вследствие чего после долгого простоя двигатель плохо запускался. После замены клапана эта проблема исчезла. Иглу насос не продавливает и не переливает на холостых.

ЭБН запитал через четырехконтактное реле по схеме на фото.

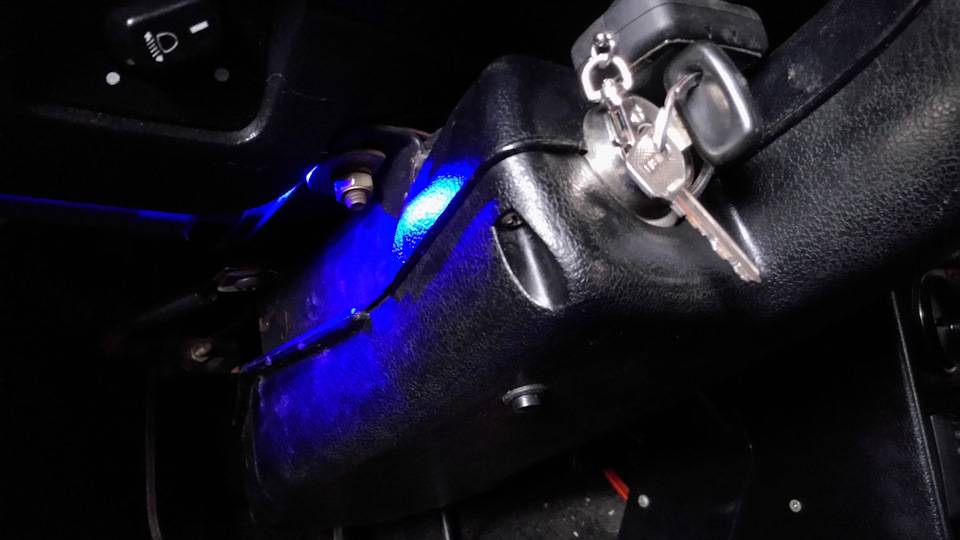

Алгоритм работы следующий:При включенном зажигании при нажатии кнопки срабатывает бензонасос и подкачивает топливо. При запуске стартера включается бензонасос. Далее после запуска двигателя лампа заряда аккумулятора гаснет и запускается бензонасос уже от генератора. При глушении двигателя бензонасос выключается.Механический насос заглушил, но с него снял шток, чтобы не гонял впустую. Было принято решение оставить его, на тот случай если ЭБН откажет.Кнопку подкачки установил в салоне на кожухе рулевой колонки

Что изменилось после установки электробензонасоса? Двигатель стал ровнее работать. Очень понравилась стабильность работы на холостых оборотах. Обороты не плавают. При нажатии на педаль газа в пол машина не тупит и не проваливается, а сразу начинает набирать. Разница по сравнению с механическим насосом ощутима. Так же приятно удивила плавность хода при переключении передач, которой раньше не было. При резком сбросе газа машину не дергает. На верхах двигатель лучше стал раскручиваться. Ушла так же проблема связанная с рывками на малых оборотах при трогании с места после длительной езды. В общем впечатления от установки электробензонасоса только положительные. Так, что рекомендую!

Что вообще такое HEP-02A?

Насос работает с помощью электромагнита, приводит в действие цилиндр с клапаном. Бензонасос предназначен для использования на карбюраторных автомобилях любой марки, что делает его универсальным элементом топливной системы независимо от штатного бензонасоса. Корпус герметичен и заклепан.

По сути это одноразовый насос, но при помощи наждака можно сточить эту грань и разобрать его.

Некоторые умельцы и его даже ремонтируют. Существуют 2 частых поломки. Это сгоревший элемент в схеме, либо повреждение резинового клапана. Но за частую их не ремонтируют, просто покупают новый.

READ Как подключить дневные ходовые огни на джили мк кросс

Советы и рекомендации

Следует отметить, что перед покупкой бензонасоса необходимо тщательно изучить его характеристики по производительности и давлению, потребляемому току и т.д. В ряде случаев может возникнуть ситуация, когда устройство не в состоянии нормально работать с тем или иным карбюратором.

Дело в том, что засорение фильтров повышает нагрузку на насос, в результате чего устройство может перегреваться или выйти из строя. Как правило, в случае проблем с фильтрами, сначала производительность насоса падает, затем двигатель может начать работать неустойчиво, пропадает мощность и ухудшается тяга. Игнорирование данных симптомов не только затрудняет эксплуатацию автомобиля, но и в значительной степени сокращает срок службы электрического бензонасоса.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы.

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Почему сетку бензонасоса нужно менять. Как самостоятельно снять бензонасос для замены фильтра. Особенности обратной сборки после замены сеточки бензонасоса.

Я уже писал в своем БЖ что планирую заменить механический бензонасос на электрический из за постоянных потеков масла на насосе. Если с умеренным доливом масла можно было еще мирится и состояние «масляного» вида двигателя уже казался привычным

Но такая картина после 400 км пробега стала не просто «последней каплей», а лужей

Бензонасос я уже писал приобрел Корейской фирмы KSM, но сразу предупредили — все равно сделано в Китае. Были варианты и дороже, отбосил — а если не понравится, не устроит, не хотелось вкладывать уж очень много финансов. Продавец уверил, что из этой ценовой категории, данная модель одна из лучших.

Пока за несколько дней накатал немного. Какие ощущения? Заводится хорошо, в движении — то же. Как бензонасос, меня и предыдущий устраивал — основная проблема, масло, потеки…Как работает слышно только на холостых — равномерное жужжанье, в движении не слышно.После первой поездки в деревню, сразу открутил электроклапан — ему там не место, слишком жарко. Временно закрепил стяжками в воздухе. Наверное перенесу его ниже бензонасоса, как раз будет и прохладней и место есть

Конечно из под прокладки, возможно где-то, из под трамблера — появятся капельки и т.д., но больше не ТЕЧЕТ из под насоса и на полу в гараже луж больше нет!Всем удачи!

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

• мотор не запускается;
• двигатель почти всё время глохнет;
• снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Из-за засора топливных фильтров насос не может обеспечить подачу нужного количества топлива в карбюратор

Причинами неполадок могут быть:

• износ из-за длительного пробега;
• повреждение диафрагмы;
• недостаточная жёсткость пружины в результате растяжения;
• загрязнение клапанов;
• нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

1. Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.

   Ослабляем хомут и стягиваем шланг, подающий топливо в карбюратор

2. Пробуем вручную накачивать топливо рычажком.

   Рычажком вручную пробуем накачать топливо

3. Из выходного штуцера должен вытекать бензин под давлением. Если насос качает, значит, его можно считать исправным. В противном случае продолжаем диагностику.

4. Ослабляем хомут и снимаем шланг с входного штуцера бензонасоса.

   Ослабляем хомут и стягиваем шланг подачи топлива из бензобака

5. Зажимаем штуцер на входе пальцем и пробуем накачивать. Если чувствуется вакуум (палец засасывает), значит, клапаны насоса функционируют. Если это не так, узел подлежит ремонту или замене.

Процесс установки электробензонасоса

Стоит заранее уяснить, что установить электронный насос на карбюраторный двигатель – процесс достаточно сложный, поэтому без минимальных знаний и умений в механике и работе авто здесь не обойтись.

Для начала необходимо подобрать насос, подходящий под ваш тип ДВС и карбюратор. Помимо насоса необходимо будет приобрести 5-метровый шланг с диаметром около 8 миллиметров, дополнительное реле, сверлильный наконечник (3-4 миллиметра), топливный фильтр из инжекторных систем, топливный карбюраторный фильтр, 25-сантиметровая стальная трубка (стенка=0,8 диаметр=12), топливный шланг, переходной штуцер.

После того, как вы приобретете все вышеперечисленные детали, можно приступать непосредственно к самому процессу установки. Для начала демонтируем счетчик уровня топлива, затем на крышке этого датчика просверливаем небольшое отверстие. После этого, используя паяльник, впаиваем в подготовленное отверстие трубку, при этом необходимо подогнуть конец трубки. Теперь подошла очередь установить в бак демонтированный датчик вместе с заборником и обраткой.

Далее конец шланга длиной 5 метров надеваем на топливозаборный штуцер, зачет крепим этот шланг к металлической трубе при помощи хомутов или других приспособлений. Электробензонасос прикрепляем в вертикальном положении к моторному щитку. Крепление делаем именно на кронштейне и устанавливаем небольшие прокладки из резины, которые должны продаваться вместе с насосом

Немаловажно при установке нового оборудования, соблюдать правильность установки, то есть топливо должно поступать со стороны расширяющегося бочка, а подаваться оно должно в двигатель. Сразу после установки надеваем топливный фильтр на резиновый шланг, на второй штуцер также одеваем шланг, но только длиной 5 сантиметров, в дальнейшем его надо будет закрепить в вертикальном положении

Электробензонасос присоединяем к бензобаку при помощи шланга (диаметр=12 миллиметров), для этого рекомендуется применить переходник из стали. В принципе, на этом этапе заканчиваются основные работы по установке нового вида насоса, однако не стоит забывать, что электронный насос не сможет работать с высоким давлением, поэтому наша работа еще не завершена.

Для решения данной проблемы потребуется ряд несложных дополнительных операций. Сначала снимаем защитную крышку с насоса, выкручиваем подающий штуцер и снимаем сетку. Затем просверливаем отверстие сверлом (диаметр=3миллиметра). Осталось лишь окончательно завершить сборку, подключив бензонасос к шлангу.

Питаться наш электронасос будет от купленного реле. Подключаем его к контакту, находящемуся на катушке.

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе)

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

• шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
• дополнительно потребуется реле;
• также нужно иметь сверло 3 или 4 мм;
• еще понадобится топливный фильтр от инжекторных систем;
• топливный фильтр для карбюраторных систем;
• трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
• топливный шланг с внутренним диаметром 12 мм;
• штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем

На второй штуцер следует надеть шланг длиной 5 см

В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

• роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
• шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
• центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

• перегорание предохранителя;
• обрыв питания, окисление контактов;
• износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
• засорение;
• критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
• разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором  насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

• увеличение шума, появление посторонних звуков;
• провалы при резком нажатии на газ;
• двигатель периодически глохнет (особенно на горячую);
• проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

AlexsandrZP › Блог › Установка электро бензонасоса низкого давления.

Самостоятельно на карбюратор.

Сегодня мы поговорим как самому, на карбюраторном авто, легко заменить штатный механический насос на электрический. Электро бензонасос–это моторчик, который закачивает бензин в карбюратор. ЭБН можно установить на любую иномарку и отечественное авто.

Зачем это вообще нужно делать? Причины есть:

для облегченного пуска двигателя зимой ( он закачивает предварительно топливо в карбюратор ); для облегченного пуска двигателя летом ( он закачивает предварительно топливо в карбюратор, которое испаряется в жару быстро из карбюратора ); при установке ГБО на авто ( когда вы переключаетесь на газ, бензиновый насос автоматически выключается ); для стабильной работы двигателя при езде и на холостых оборотах на светофоре и не зависимо от оборотов коленвала подает стабильно топливо в карбюратор; не перегревается как штатный родной механический ( например у Таврий ); для увеличения ресурса АКБ и стартера авто, особенно зимой. Так как механический насос накачивает топливо в карбюратор, когда крутит стартер двс. Это время достигает 7 секунд. Насос низкого давления — описание товара тут жми.

Пример установки показан на Ваз 2107 ( с обратным клапанаом ). Так же в конце статьи есть видеоинструкция.

Основные правила для монтажа: подальше от горячих мест; горизонтальное положение; перед насосом установка фильтра.

Ставим авто и даем двигателю часок остыть, чтобы было не жарко под капотом работать нам. Примеряем наш эбн и присматриваем место для его установки.

Мы устанавливаем насос на кронштейн-планку ( для теста ) на старый механический насос. Так он и по уровню перепада топлива будет идентичен и через подушки двс вибрации насоса погасятся.

Подключаем входной и выходной патрубок топлива к насосу. На нашем насосе фирмы Аврора есть стрелка, которая показывает направление топлива.

Заменяем сразу топливный фильтр на новый. Рекомендуем ставить фильтр-отстойник и менять его каждые 6 месяцев.

Далее зажимаем хомуты на патрубках. Мы используем червячные хомуты, 12-20 мм раскрытия.

От хомутов из комплекта откажемся.

Теперь электрическая часть насоса. Подключать эбн нужно через реле ( силовое )! У нас 4-х контактное реле, но можно взять и 5-и контактное.
