Как проверить датчик холостого хода: РХХ ВАЗ 2110

Особенности работы РХХ

На автомобилях ВАЗ-2112 с 16-клапанным двигателем устанавливается исключительно инжекторная система впрыска. Она управляется электронным блоком. Для нормального функционирования системы необходимо, чтобы в камеры сгорания поступала смесь в пропорции 14:1. Если она будет содержать меньше или больше бензина, мотор не сможет правильно работать. Но иногда просто необходимо, чтобы в топливную рампу поступало минимальное количество воздуха. Это нужно при запуске холодного двигателя.

И закрыть подачу воздуха на ВАЗ-2112 с 16-клапанным двигателем может одно устройство – регулятор холостого хода. Это электродвигатель шагового типа, который позволяет плавно открывать и закрывать воздушный канал. Причем форма у канала такая, что он перекрывается иглой в форме конуса. При работе регулятора датчик массового расхода воздуха контролирует суммарное количество, которое поступает в топливную рампу.

Это интересно: На каком пробеге менять ремень грм на Ниссан Кашкай

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

1. Отключается АКБ, чтобы предотвратить замыкание в проводке.
2. От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
3. Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
4. Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
5. Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
6. После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Принцип работы и местонахождение РХХ

Вкратце, все происходит следующим образом. Когда двигатель работает на холостых, в него поступает определенный объем воздуха, который позволяет ему ровно функционировать.

ДПКВ учитывает количество оборотов, эти данные поступают на блок управления, с которого на РХХ дается команда уменьшить или увеличить подачу воздуха. Что он и делает, игнорируя прикрытую дроссельную заслонку.

Устройство РХХ: 1) клапан; 2) корпус регулятора; 3) обмотка статора; 4) ходовой винт; 5) штекерный вывод обмотки статора; 6) шариковый подшипник; 7) корпус обмотки статора;

Если прогреть двигатель до рабочей температуры, контроллер автоматически начинает поддерживать обороты холостого хода. Если же двигатель не нагрелся до нужного градуса, тогда сам контроллер за счет РХХ увеличит обороты, тем самым обеспечив прогрев двигателя на повышенных оборотах. Такой режим работы двигателя разрешает начать движение автомобиля сразу, без прогрева.

Где находится регулятор холостого хода? Да в корпусе дроссельной заслонки — там крепится двумя винтами. Встречаются автомобили, головки крепежных винтов на которых могут быть рассверлены или же сами винты посажены на лак, что, безусловно, может значительно усложнить замену или прочистку воздушного канала РХХ. В таких случаях крайне сложно обойтись без демонтажа корпуса дроссельной заслонки.

В настоящее время автопроизводители используют следующие типы регуляторов холостого хода:

• соленоидный;
• шаговый;
• роторный.

Рассмотрим каждый из перечисленных типов более детально.

Соленоидный регулятор холостого хода работает, используя электромагнитную силу. Так, когда на его катушку подается напряжение, сердечник втягивается, а механически связанная с ним заслонка поднимается, открывая тем самым воздушный канал. Когда напряжение пропадает (то есть, соленоид отключается), заслонка возвращается на свое место, перекрывая канал.

Регулировка работы соленоидного РХХ выполняется путем изменения частоты подачи командных сигналов на исполнительный орган. Для того чтобы пропустить через себя точно отмеренное количество воздуха, на рабочий орган подаются сигналы большой частоты. Это позволяет подавать воздух небольшими порциями.

Шаговый регулятор холостого хода имеет в своей конструкции кольцевой магнит, а также четыре электромагнитные обмотки. На них поочередно подается напряжение, благодаря чему создается вращающееся магнитное поле, заставляющее вращаться управляющий ротор. Он соединен с исполняющим механизмом, который и запирает или отпирает воздушный канал.

Что касается роторных регуляторов холостого хода, то они управляются с использованием частотных импульсов. Алгоритм работы схож с соленоидным типом, однако вместо соленоида в данном случае используется именно ротор.

Лада 2115 2007, 81 л. с. — электрика и электроника

Комментарии 39

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Если показания 49.5 это норм?

Проще прошивку по дросселю откатать и забить на все дорогостоящие датчики.

У меня была причина в датчике регулятора положения коленвала… он так мне жизнь падла подпортил

Да уж капец… Так посудить ваще все датчики нужно перетряхнуть )))

Такой вопрос…если после переключения передачи возрастают обороты. — это тоже РХХ?

если дмрв отсоединить…то двиг толжен нормально работать…а то у меня глохнет без нажатия педали газа

если глохнет надо сперва проверить РХХ, потом ДПДЗ… ДМРВ на обороты не влияет, лично пробовал

ясно. спасибопопробую сегодня снять и почистить дросель.

у меня обороты плавают и глохнет периодически…как определить РРХ или ДМРВ менять…а може и то и то.

Если плавают обороты это скорее всего ДПДЗ, попробуй отсоединить проводку от него, этот датчик находится на дроссельном узле, если после отсоединения обороты перестанут плавать то 100% на замену ДПДЗ — датчик положения дроссельной заслонкиВ инете если погуглишь то там много про него что пишут.Про проверку ДМРВ читай у меня здесь www.drive2.ru/l/1750487/ Если же тупо глохнет то это уже РХХ — как его проверять тоже написано выше.РХХ советую брать Омеговский и только с металлическим наконечником.Будут вопросы пиши.

А если и обороты могут плавать и глохнет при этом (но не сразу) одновременно, может всё вместе барахлить?

Если плавают обороты это скорее всего ДПДЗ, попробуй отсоединить проводку от него, этот датчик находится на дроссельном узле, если после отсоединения обороты перестанут плавать то 100% на замену ДПДЗ — датчик положения дроссельной заслонкиВ инете если погуглишь то там много про него что пишут.Про проверку ДМРВ читай у меня здесь www.drive2.ru/l/1750487/ Если же тупо глохнет то это уже РХХ — как его проверять тоже написано выше.РХХ советую брать Омеговский и только с металлическим наконечником.Будут вопросы пиши.

Ты не вкурсе.я РХХ померял, от фланца до конца иглы 30мм.это же ненормально?

У нас цена 750р оригинал, кооператив 350))))

зачем столько всего? заводской стоит-то 600р (цены 2021г)

780 .а промыл .помогло

2110 Периодически не держала холостой, глохла или тряслась как паралитик, в пробках особенно бесило. Траблила без видимой причины также и проходило. Проверил РХХ — 58Ом все нормально грязи нет, игла ходит. Поставил на подмену старый(предусмотрительно не выброшенный. 51 Ом). Всё ушло. Легче трогаться стало, не поверите, но…даже передачи переключаться стали легче.

У меня январь 5.1.1 и фишка (АBCD) зелено-черный, красно-черный, розово-черный и розовый. Напряжение присутствует на выводах B и C. Cам РХХ с 04 на конце.

И работает?Я думаю, что обмоткам РХХ без разницы куда + подаётся (принцип эл/моторчика), лишь бы АВ и CD совпадали.

Да, работает. Это уж давно было, я не помню всех деталей. Как нибудь разберусь с этой темой до конца и выложу материал у себя.

Проверка РХХ

Проверка регулятора осуществляется в два этапа – визуальный
и с помощью мультиметра. Подробнее разберем каждый из этапов.

Визуальный

Необходимо смотреть визуальное состояние датчика на наличие
повреждений, целостность корпуса, отсутствие щелей между разъемом и металлической
частью.

Так же проверяется состояние заклепок. Их отсутствие
свидетельствует о наличии неучтенного подсоса воздуха.

Проверить состояние уплотнительного кольца, оно должно быть
без зазубрин, повреждений и плотно прилегать к РХХ, в противном случае кольцо
необходимо заменить.

Проверить червячный механизм на загрязнения, на нем не должно
быть следов нагара, пружинка должна быть целая.

При загрязнении в червячном механизме необходимо промыть РХХ
очистителем карбюратора.

Мультиметром

Проверка мультиметром осуществляется замером сопротивления
между контактами. Это позволит определить целостность обмотки моторчика и
установить его пригодность к дальнейшей эксплуатации.

Для проверки необходимо на мультиметре выставить переключатель в режим измерения сопротивления на 200 Ом.

Подключаем щупы к центральным выводам РХХ. Сопротивление на экране мультиметра должно быть 50 Ом. Если мультиметр показывает 1, то вероятнее всего РХХ неисправен вследствие обрыва внутренней обмотки.

Расположение и принцип работы датчика холостого хода

Регулятор холостого хода расположен рядом или на корпусе дроссельного узла. Расположение датчика может меняться в зависимости от марки автомобиля. Например, на моделях Opel и BMW регулятор выносной, то есть расположен отдельно от коллектора.

В большинстве случаев РХХ закреплён двумя болтами через резиновое уплотнительное кольцо и расположен непосредственно в дроссельной заслонке. Сложности при демонтаже и монтаже изделия могут возникнуть по причине прикипания болтов, если такая проблема будет актуальна, то попробуйте самый простой способ – высверливание.

Основная задача РХХ это подача топлива на холостых оборотах, что помогает нам в экономии расхода топлива и поддержке стабильных оборотов на холостом ходу.

При включении зажигания шток датчика выдвигается вперед на максимальную длину и упирается в отверстие на дроссельном патрубке.

После того, как прошло требуемое количество шагов, клапан возвращается в исходное положение. Количество шагов – постоянная величина, которая установлена заводом-изготовителем. При запуске двигателя вы можете по тахометру наблюдать как падают обороты по мере прогрева двигателя, это процесс, который происходит благодаря наличию датчика.

Чем больше шток выдвинут вперед, тем большее количество шагов используется в работе. Среднии ход штока – 250 шагов. По такому принципу двигатель получает нужное количество воздуха для своей полноценной работы, и тем самым регулируется холостой ход автомобиля. При непрогретом двигателе благодаря регулятору повышаются обороты, что позволяет без полноценного прогрева двигателя начать движение.

Это интересно: Причины поломок в дизельном двигателе

Дальнейшую работу проводит и регулирует датчик массового расхода топлива, он анализирует поступивший в двигатель воздух и дает команду на подачу топлива, исходя из полученных данных. Наблюдая за оборотами двигателя, контролёр начинает управление регулятором. Таким образом происходит отслеживание нужного объема воздуха и регулировка дальнейшей работы.

Основная задача РХХ — более полное сгорание топлива за счет подачи воздуха и, конечно же, снижение износа подшипников коленчатого вала.

Как снять датчик холостого хода ваз 2112?

Если на лицо все признаки неполадок, которые характерны для ДХХ, то устройство желательно снять, чтобы сначала сделать диагностику. ВАЗ 2112 располагает ДХХ, который имеет миниатюрный внешний облик. Механизм располагается в области посадки на конструкции дроссельной системы. Если возникает на то нужда, снять механизм не тяжело.

Снятие происходит так:

• Автомашина ставится на ручник.
• Отключается отрицательная клемма АКБ.
• Отсоединяется группа контактов, присоединенных к датчику холостого хода.
• Обязательно надо зачищать область, где соединяется датчик и корпус дросселя, для недопущения попадания посторонних частиц в зазор.
• Открутить винты, фиксирующие ДХХ ВАЗ 2112.

Причины для карбюраторного двигателя

Сейчас карбюраторных машин выпускается все меньше, однако они довольно часто еще встречаются в нашей стране. Большая часть их проблем, например — держит высокие обороты и не снижает, аналогична проблемам инжекторных моторов, поэтому начинаю с карбюраторных. Видео про эту проблему

При появлении такой проблемы владельцу сразу же стоит проверить следующие детали:

• Регулировку системы, которая служит для поддержания холостого хода. Возможно от вибрации что то разрегулировалось, либо забыли сделать регулировку после ремонта карбюратора, либо прочих процедур с ним связанных. Если недавно регулировали его, значит не правильно выставили соотношение в смеси топлива с воздухом.
• Проверьте работу дроссельной заслонки, возможно она плохо открывается/закрывается, что вызывается появлением на ней нагара. При необходимости заслонку следует очистить, если в ней трещина или скол, тогда заменить её или карбюратор целиком. Так же проверьте свободный ход тросика управления заслонкой, чтоб он не заедал и его не закусывало.
• При залегании игольчатого клапана, поступлении топлива происходит неравномерно, в зависимости от положения, в котором он остановился, обороты могут или повышаться или понижаться.
• Прогорела прокладка ГБЦ. Тут только замена. Проверить проще всего запустив мотор и открыв капот и сняв радиаторную крышку. Белый дым из под неё – это точно прогорание прокладки.
• Не закрывается подсос. Чтобы убедиться в этом, проверяем работает ли заслонка, расположенная в первичной камере. Если она заедает, тогда вопрос решается смазыванием заслонки и её тросика.

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем. Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность. Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

https://youtube.com/watch?v=nBlCBIkFob8

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

https://youtube.com/watch?v=SSl-Wq7x-SU

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания	Что означают
На вольтметре менее 12В	Это говорит о том, что вероятнее всего аккумулятор разрядился
На измерителе нет никаких данных	Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя
Вольтметр показывает 12В и более	Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Признаки поломки

• Нестабильный холостой ход (плавающие обороты).
• Самопроизвольное поднятие либо падение холостых оборотов двигателя.
• Автомобиль глохнет при сбросе газа.
• После запуска холодного двигателя отсутствуют прогревочные обороты. В независимости от положения дроссельной заслонки, для уменьшения времени прогрева катализатора ЭБУ на 200-300 об./мин. поднимает холостые обороты. Если РХХ неисправен, шаговый двигатель не сможет адекватно сместить положение штока с конусной иглой, увеличив тем самым проходное сечение байпасного канала дроссельного узла.
• При включении мощных потребителей тока обороты падают либо начинают плавать. Включение компрессора кондиционера, вентилятора системы охлаждения либо комбинации электроприборов, нагружающих генератор, повышает нагрузку на двигатель, что приводит к падению количества оборотов. Поэтому в режиме холостого хода ЭБУ с помощью регулятора увеличивает проходное сечение байпасного канала, выравнивая тем самым обороты.

Неисправности

• Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.
• Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.
• Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.
• Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.
• Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

• Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
• P0506 – датчик заблокирован, низкие холостые обороты;
• P1509 – перегрузка цепи управления РХХ;
• P1513 – замыкание на землю цепи управления датчиком;
• P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Проверка РХХ мультиметром

Как проверить датчик холостого хода мультиметром:

• в режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;
• проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

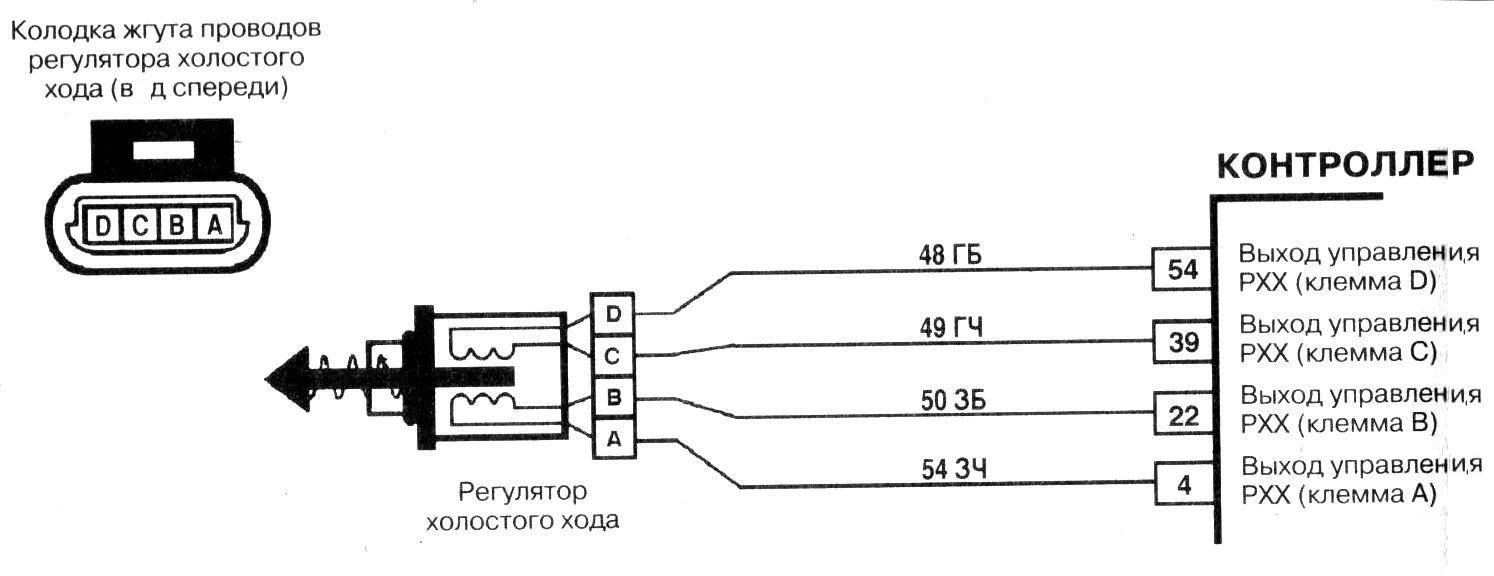

Схема подключения РХХ ВАЗ 2110

Полноценно проверить РХХ можно лишь с помощью специального диагностического оборудования. Но в большинстве случаев проверка мультиметром, визуальный осмотр и дефектовка после разборки позволяют довольно точно диагностировать наличие неисправности.

Как отрегулировать и настроить инжектор своими руками

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя, карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются инжекторной системой подачи топлива. Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Самостоятельная регулировка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру, вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

• резвый старт,
• плавный ход при малых нагрузках,
• ровную тягу на повышенных передачах,
• снижение расхода топлива на 0,5-3 литра на 100 км.

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

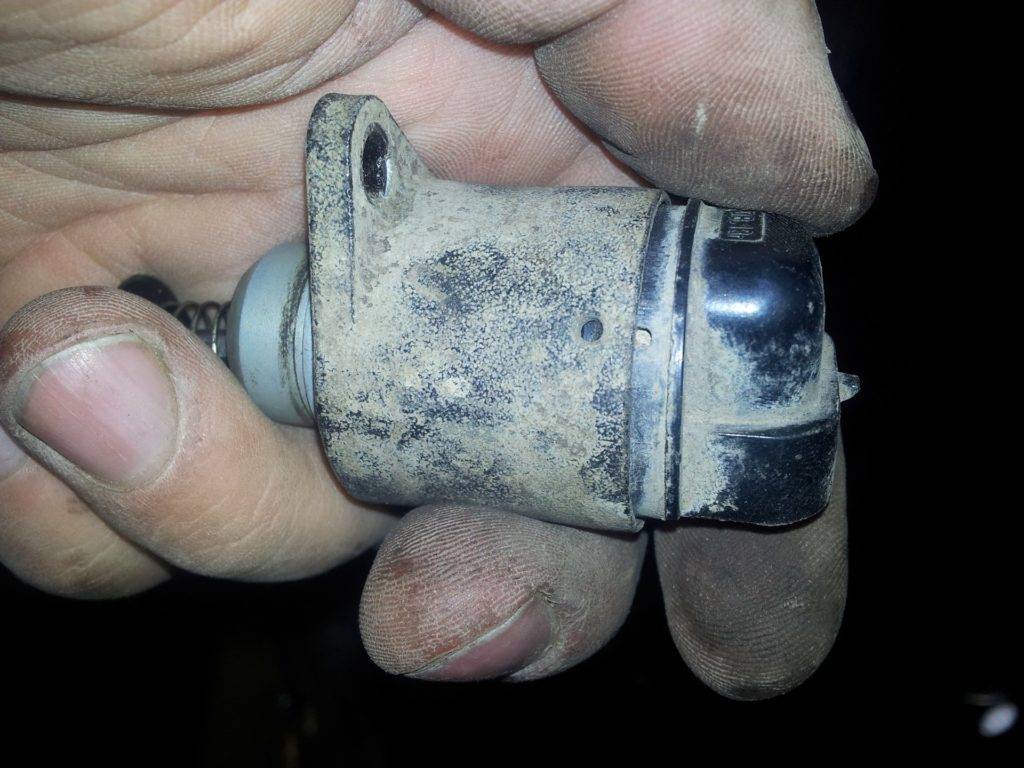

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

• отключить аккумулятор;
• снять регулятор холостого хода;
• промыть и продуть сжатым воздухом посадочный канал, разобрать регулятор, проверить направляющую втулку и заменить ее, при увеличенном износе;
• визуально осмотреть иглу и при обнаружении видимых дефектов ее заменить;
• проверить тестером исправность обмотки регулятора и очистить ее контакты;
• установить регулятор на место, подсоединить разъем питания, подключить аккумулятор;
• завести двигатель и проверить его работу на разных режимах;

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.
