Антиблокировочная тормозная система ABS: для чего нужна и как работает АБС

АБС: наша страховка от неприятностей

Представьте ситуацию, Вы едете на автомобиле по загородной трассе, наслаждаясь окружающей природой. Впереди на небольшой дистанции движется грузовик, кузов которого забит какими-то коробками и хламом. Внезапно, подпрыгнув на кочке, он теряет одну из коробок, и она падает прямо перед Вашим авто.

Рекомендуем: Замена масла в АКПП: рекомендации специалистов

Что делать?

Конечно, первая реакция водителя в этой ситуации попытаться затормозить и одновременно объехать препятствие.

И вот, кульминация истории – если ваша машина оборудована АБС, то совершить подобный манёвр довольно легко, но если этой системы нет, то тогда вполне вероятно, что от резкого удара по педали тормоза колёса заблокируются, и автомобиль превратится в неуправляемый снаряд, а это сулит неприятной встречей с выпавшей коробкой.

Как Вы уже поняли, ABS не просто полезная опция, а просто таки необходимая система, от которой зависит безопасность водителя и всех кто находится в авто.

Помимо того, что антиблокировочная система помогает сохранить контроль над транспортным средством в ситуациях похожих на описанную выше, она также значительно сокращает тормозной путь, улучшает манёвренность в сложных погодных условиях и даже помогает сэкономить резину.

https://youtube.com/watch?v=eHJCrXmSN0k

Антиблокировочные тормозные системы (ABS)

Основной смысл работы антиблокировочной тормозной системы (ABS) основан на различии между кинетическим трением и статическим трением. Например, представьте, что вы двигаете тяжелую коробку по полу в комнате. Но чтобы начать передвигать коробку вам необходимо сначала ее сдвинуть с места. Если коробка очень тяжелая, то вам понадобится приложить достаточно сил, чтобы заставить коробку двигаться. После того как вы сдвинули коробку с места, двигать ее станет легче. Это и есть различие между статическим трением (когда объекты не перемещаются относительно друг друга) и кинетическим трением (когда трение происходит при движении объектов). Вот формула силы трения:

 – сила трения,  – коэффициент трения,  – сила нормального давления, которое прижимает тело к опоре

Коэффициент трения в покое больше, чем коэффициент кинетического трения.

Когда вы нажимаете на педаль тормоза в автомобиле, то вы естественно хотите, чтобы ваше транспортное средство остановилось так, чтобы колеса замедлились с помощью статического трения (другое название трение качения). И конечно вы не хотите, чтобы ваши колеса замедлились с помощью кинетического трения (сила трения скольжения). Если ваша машина начинает останавливаться благодаря статическому трению, то после того как вы нажали педаль тормоза, увеличится сила трения, что уменьшает тормозной путь, особенно на дорогах с бетонным или асфальтовым покрытием.

Стандартная антиблокировочная тормозная система (ABS) создана для того, чтобы предотвратить переход статического трения в кинетическое трение (сила трения скольжения). Обычная система ABS включает в себя четыре датчика скорости (на каждое колесо), гидравлический насос, четыре гидравлических клапана (при условии, что система ABS установлена на все четыре колеса) и контролер (электронный блок управления). Электронный блок управления ABS контролирует скорость каждого колеса с помощью датчиков скорости, которые замеряют скорость вращения колес.

Электронный контролер видит, когда одно колесо начинает, замедляется в скорости вращения, которая не соответствует скорости замедления автомобиля. Чтобы предотвратить снижение скорости вращения одного колеса по отношению к другим колесам, система ABS приводит в действие гидравлический клапан в тормозной магистрали того колеса, вращение которого снизилось больше чем текущая скорость автомобиля.

Благодаря активации клапана уменьшается давление в тормозной системе колеса, что позволяет выровнять вращение колеса с другими. После того как скорость вращения одного колеса выровнялась с другими колесами, то система ABS дает сигнал для добавления давления в гидравлическую тормозную систему. Для этого система нажимает педаль тормоза на короткое время. Как только система ABS видит, что определенное колесо начало быстрее других колес замедляться цикл, описанный выше, повторяется. Скорость всего этого процесса составляет 15 раз в секунду. По сути, система имитирует прерывистое многократное нажимание педали тормоза. Примерно такой метод торможения использовали профессиональные автогонщики на старых автомобилях. Но какой бы у вас не был опыт вождения, как видите, электроника способна нажимать и отпускать педаль тормоза быстрее, чем можете сделать вы. Согласитесь, что вам не удастся нажимать и отпускать педаль тормоза со скоростью 15 раз в секунду.

Вот видео, которое показывает, как работает антиблокировочная система:

Еще один зарубежный ролик, которые более детально объясняет принцип работы ABS:

Часто задаваемые вопросы

  • Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

  • Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

  • Принцип действия АБС?

    Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

    Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

    Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

    Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

  • Как АБС влияет на АКПП?

    На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

    Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.

Связанные термины

  • Суппорт
  • Датчик скорости
  • Вакуумный усилитель тормозов

Шины и АБС/EBD

Для нормальной работы АБС важен размер шин. Шины, используемые взамен старых, должны иметь ту же конструкцию, тот же размер и индекс грузоподъемности. Шины следует заменять одновременно на обоих колесах моста. Новые шины должны иметь тот же индекс TPC. Использование шин другой размерности или типа может отразиться на работе АБС.

Контроллер тормозной системы крепится к гидравлическому блоку, который находится в двигательном отсеке. Модуль ЭРПЗУ не подлежит обслуживанию или замене отдельно от контроллера. Контроллер тормозной системы должен заменяться в сборе. Центральным элементом АБС 5.3 является контроллер тормозной системы на базе микропроцессора. Он обрабатывает сигналы, поступающие от четырех датчиков скорости колеса, выключателя стоп-сигнала, замка зажигания и имеет постоянное питание от аккумуляторной батареи. Предусмотрен также вывод сигнала на контакт двунаправленной связи K разъема диагностической колодки, который используется для диагностики, а также во время выходных испытаний на заводе-изготовителе.

Контроллер следит за скоростью всех четырех колес. Если в движении одного из колес появляются признаки блокировки и при этом контакты выключателя стоп-сигнала замкнуты (педаль тормоза утоплена), контроллер подаст команду на электромагнитные клапаны, чтобы снизить давление в контуре гидропривода тормозного механизма этого колеса. После того, как колесо снова начнет вращаться, давление в гидроприводе увеличивается до следующей блокировки колеса. Этот цикл повторяется до тех пор, пока автомобиль не остановится, не будет отпущена педаль тормоза, либо колеса не перестанут блокироваться.

Кроме того, контроллер отслеживает и свое собственное состояние, состояние всех входных сигналов (за исключением канала последовательной передачи диагностических данных) и выходных сигналов. При обнаружении неисправностей контроллер заносит в энергонезависимую память (ЭРПЗУ) соответствующий диагностический код (при отключении питания аккумулятора диагностические коды не будут стерты).

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

  1. Колесные датчики скорости
  2. Блок (модуль) управления
  3. Исполнительное устройство

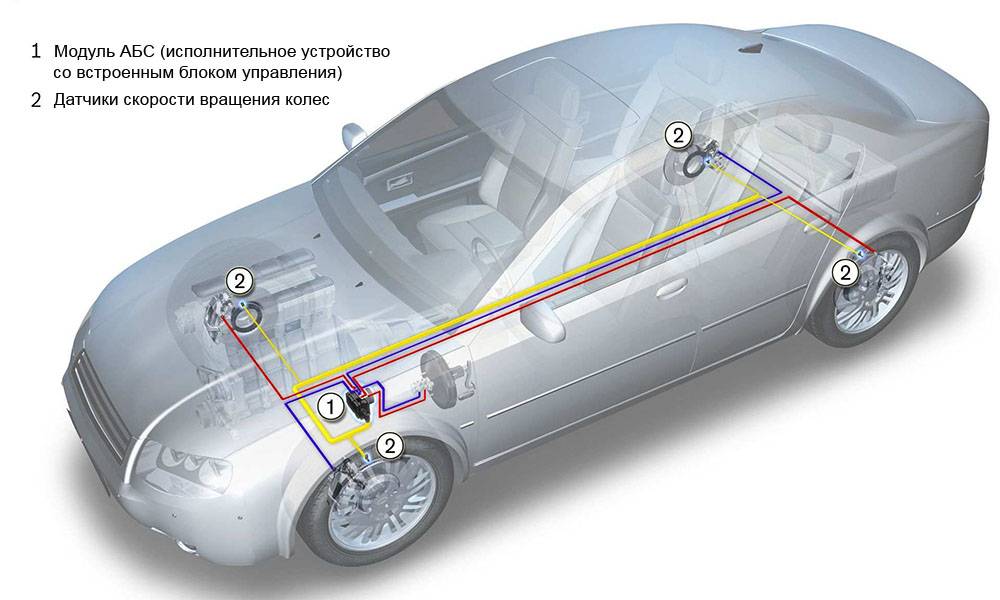

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

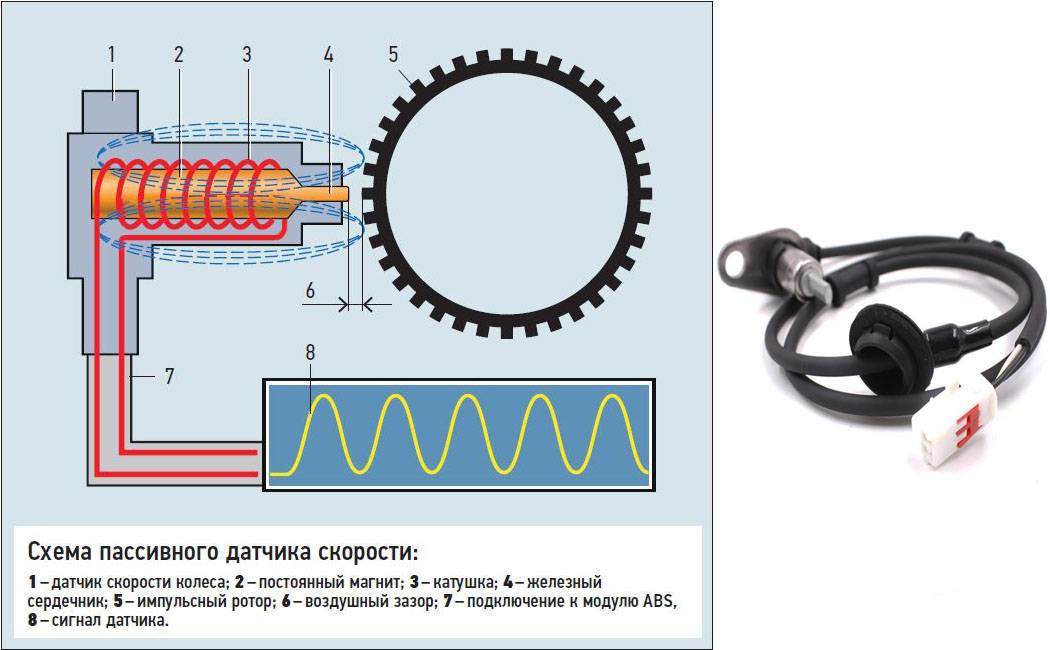

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

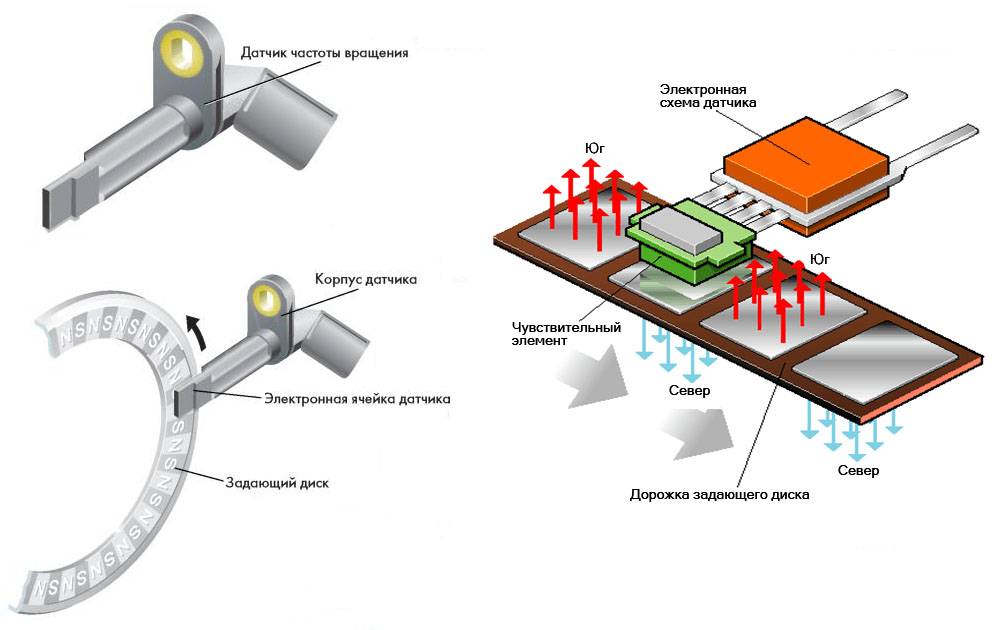

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

Блок АБС

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

  • электромагнитные клапаны (впускной, выпускной);
  • аккумуляторы давления;
  • помпа обратной подачи;
  • амортизационная камера.

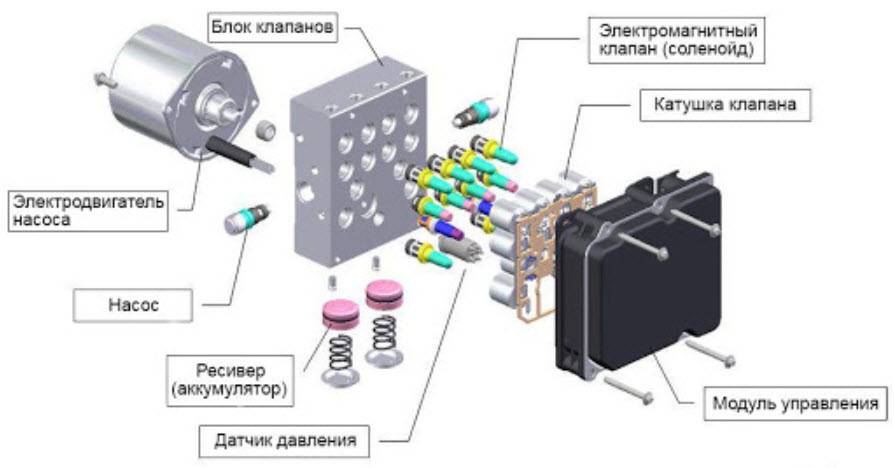

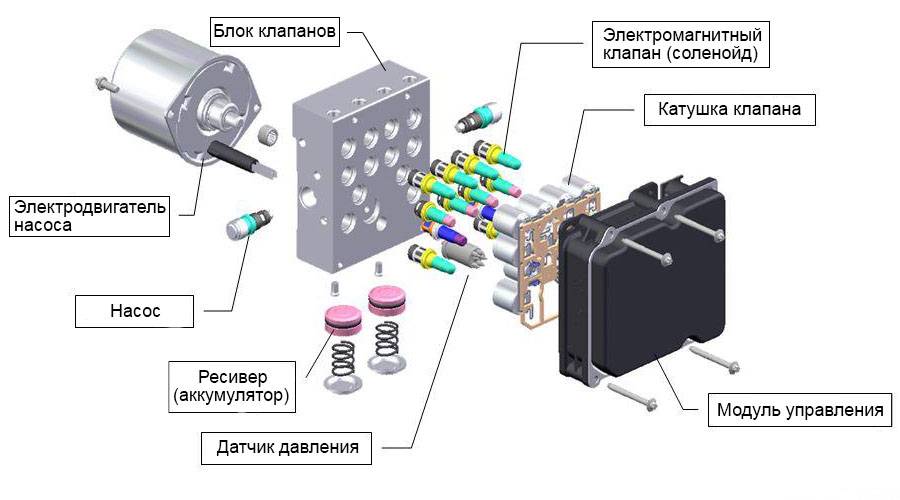

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Как АБС влияет на тормозной путь?

Как изменяется тормозной путь АБС

О том, как влияет на тормозной путь работа антиблокировки тормозов, зачастую складывается ошибочное мнение. Много водителей надеются на то, что эта система не только позволяет объехать препятствие, но сократить тормозную дистанцию.

Основная задача системы ABS – сохранить управляемость автомобиля, а не уменьшить тормозной путь! То есть тормозная дистанция, от нажатия педали до полной остановки, в большинстве случаев, меньше не станет

, даже на оборот, часто можетувеличится . Все будет зависеть от дорожного покрытия (мокрое, сухое, гравий, грунтовка, лед или снежная каша), а также типа резины (летняя, зимняя шипованная или липучка). Также на тормозной путь влияет тип и настройка самой системы.

Прерывистое прижимание тормозных колодок к диску позволит прокручиваться колесу, дав возможность изменить траекторию при вывороте руля. Машина при этом может свернуть, а не сунутся в заносе по инерции, как это происходит при традиционном экстренном торможении.

Как выглядит торможение авто с ABS и без

Так в среднем можно ориентироваться на такие показатели:

  • Сухой асфальт – выигрыша в дистанции нет ни в том, ни в другом случае при не высоких скоростях, но когда скоростной режим нарушен, то на 15% преимущество у тормозов с АБС.
  • Брусчатка, кочки – торможение без дополнительной системы на 10% эффективнее.
  • Грунтовка, гравий и снежная каша – без АБС можно остановится быстрее.
  • Обледенелая дорога – срабатывание антиблокировки тормозной путь сократить значительно.

Однако в любом из этих случаев преимуществом тормозов с АБС является то, что вы сможете объехать препятствие и не стирать резину, а с тормозным расстоянием у кого как получится, все будет зависеть от настройки и типу работы антиблокировочной системы, а также навыков самого водителя.

Таблица тормозного пути с абс и без (зимой/летом) на скорости 60 км/ч
Дорожное покрытиеДлинна тормозного пути с АБС, метровТормозной путь без ABS, метров
Сухая асфальтная дорога1010
Мокрый асфальт3530
Дорога выложена брусчаткой16,515
Грунтовая, гравий либо снежная каша2519,5
Укатанный снег/лед5156

С увеличением скорости тормозной путь станет длиннее, однако следует отметить, что если скоростной режим будет выше 60 км/ч, то результат длина тормозного пути с абс на сухом асфальте будет уже меньше чем без такой системы. Также учтите, что эти данные не являются точными ведь торможение, зависит от многих факторов.

Простейший способ торможения автомобиля

Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.

При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: «Сила трения покоя всегда больше, чем сила трения скольжения». Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.

Существует также второй недостаток простейшего способа торможения — автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.

Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).

Уровень безопасности с АБС

Все же, какой бы надежной не была современная антиблокоровочная система, главным всегда будет оставаться водитель. Именно от вас в большей степени зависит безопасность. По мнению специалистов, АВС формирует иллюзию безопасности. Этот механизм способен эффективно предотвращать блокировку тормозов, обеспечивает контроль над поворачиваемостью и курсовой устойчивостью. Но полной гарантии уменьшения тормозного пути все же нет. Поэтому всегда используйте все свое мастерство и контроль в любой ситуации, а АБС пусть сделает свою часть работы.

Ну, вот, пожалуй, и все. О системе антиблокировки колес можно говорить еще много, но это уже удел узкой специализации. Вам же следует для начала знать главные вещи, которые приведены выше.

Современный автомобиль – сложный механизм. Он начинен множеством уникальных технических решений

В этой статье вы узнали только об одной из многих его систем, пусть даже очень важной. Но, путешествуя по страницам моего блога, вы откроете для себя и другие секреты

Здесь собраны ценные рекомендации специалистов и мои личные открытия.

Устройство

В состав системы входят электронные, механические и гидравлические узлы, органично вписанные в традиционные тормоза. Всё сделано так, чтобы при выходе из строя элементов, относящихся к ABS, функциональность торможения не изменилась.

Датчики скорости

Теоретически в наиболее функциональной системе их должно быть пять, один измеряет скорость автомобиля в целом, остальные отслеживают частоту вращения каждого колеса, которая связана с линейной скоростью протектора шины. Оценке подлежит как разница скоростей, так и динамика их изменения.

Каждый датчик представляет собой электромагнит, включающий сердечник и намотанную на него катушку индуктивности. Узел закрепляется на кулаке подвески или чулке полуоси, а его выступающий наконечник с небольшим зазором отслеживает вращение задающего диска, связанного со ступицей колеса.

Иногда это зубчатый венец, иногда просто намагниченная короткими отрезками составная часть ступичного подшипника. Встречаются и устройства на эффекте Холла, они более быстродействующие, хотя особой необходимости в этом нет.

На выходе датчика образуется импульсный электрический сигнал, каждый пик которого соответствует одному зубцу или магнитной метке. Частота этих импульсов пропорциональна скорости вращений колеса.

Сигнал передаётся по экранированному кабелю в управляющий блок АБС, где усиливается и преобразуется в цифровой формат. Блок непрерывно отслеживает полученные данные, принимая их как информацию о мгновенной скорости вращения колёс.

Клапаны

Для выполнения команд электронного блока на изменение давления в тормозных магистралях нужны устройства, преобразующие электрические сигналы в силовые гидравлические.

В этой роли выступают управляющие клапаны. Они представляют собой классические соленоиды, штоки которых связаны с нормально закрытыми или открытыми гидравлическими запирающими конусами.

Как правило, устанавливается по два клапана на колесо, нормально открытый (то есть не препятствующий потоку при отсутствии управляющего напряжения) впускной и нормально закрытый выпускной. Первый подаёт давление на рабочий цилиндр тормоза, второй его сбрасывает.

Существует три режима работы клапанов:

  • подача давления в цилиндр, первый открыт, второй закрыт;
  • удержание давления, когда оба клапана закрыты, срабатывает при первых признаках скольжения;
  • сброс давления, открывается выпускной клапан, если удержание не помогло и колесо продолжает скользить.

Клапаны должны обладать хорошим быстродействием, поскольку процесс происходит с высокой частотой для качественной модуляции торможения.

Насос

В состав системы входит электрический насос рабочей жидкости, роль которого состоит в ускорении перекачивания, что повышает общее быстродействие АБС. Чем выше рабочее давление, тем скорее система отреагирует на любой режим.

Избавление от пиковых нагрузок и пульсаций давления производится с помощью сблокированных с насосом гидроаккумуляторов, которые сглаживают колебания и хранят в себе запас жидкости, обладающей энергией за счёт сжатой пружины аккмулятора, расположенной с обратной стороны его диафрагмы. Питание на насос подаётся по команде блока управления.

Блок управления

Электронный модуль, построенный на базе микрокомпьютера, является мозгом системы, собирающим информацию от всех датчиков, а также по интерфейсной шине от прочих компьютеров автомобиля, и хранящим в памяти все алгоритмы работы АБС в виде программы.

Выходными сигналами блока являются напряжения питания датчиков, насоса, а также включения контрольной лампы неисправностей, и передача информации прочим устройствам.

Блоки управления непрерывно усовершенствуются, растёт их быстродействие, способность обрабатывать большие объёмы информации, эффективность использования новых алгоритмов.

Часто машины попадают в такие условия, когда простейших способов управления колёсами не хватает, приходится внедрять элементы искусственного интеллекта. Совершенство не достигнуто до сих пор. Одновременно в блок добавляются новые функции, непосредственно с АБС не связанные.

Что такое АБС в автомобиле?

Название пошло с английского языка. Звучит АБС так: anti lock braking system. В переводе на русский, антиблокировочная система. АБС — это механизмы и узлы, способные предотвратить блокирование колёс машины при сильном торможении. АБС играет важную роль в автомобиле. При нажатии на тормоз одно или несколько колёс транспорта блокируются, это в свою очередь, вызывает скольжение по поверхности дороги.

Если водитель нажимает на тормоз в течении всей остановки, то и процесс разблокирования (блокирования) будет происходить на протяжении всего тормозного пути. Мероприятие будет происходить каждую одну или две секунды. Такое воздействие на тормозную систему позволяет контролировать автомобиль, даже когда произошло экстренное и резкое торможение. Производители создают встроенную систему экстренного торможения. Чаще всего они встречаются на относительно новых моделях автомобилей. Помимо легковых машин, АБС можно встретить на мотоциклах и грузовых автомобилях.

Антиблокировочная система состоит из:

  • скоростного датчика. Данный элемент функционирует подобно магнитной индукции. Прикрепляются к ступицам. Напоминают и выполняют функцию катушки с магнитами. Колесо крутится и образуется электрическая энергия. Объём создаваемого тока зависит от того, насколько быстро вращаются колёса. Все собранные материалы передаются на электроблок управления;
  • электроблока управления. Элемент проводить анализ и диагностику, полученной информации от скоростных датчиков. На основе их, принимает решение о разблокировании колёс;
  • модуляторов с клапаном. Элемент устанавливается в главный тормозной канал. При получении сигнала от электронного блока управления, происходит перекрывание поступления жидкости;
  • гидроаккума. Выполняет регулировку в механизме. При приближении давления к высшему значению, клапан начинает отдавать смесь гидроаккуму. Если появится недостаток смеси, то она вновь поступит из элемента;
  • насоса АБС. Элемент кулачковой разновидности. Ставится не везде. Благодаря быстрой накачке, позволяет восстановить нормальный уровень тормозной жидкости в узлах и механизмах.

КАБИНЕТ ТЕРАПЕВТА

У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.

Ошибки модуля управления.

Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.

Ошибки датчиков скорости колес.

Другие типы ошибок.

Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.

ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?

Для чего нужна ABS

Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.

Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.

Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.

Как работает ABS

Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…

Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.

Устройство ABS

Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.

Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.

Антиблокировочные системы делятся на три вида:

1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).

2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS

3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.

Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.
