Конструктивные особенности дизельного двигателя

Как облегчить старт дизельного авто зимой

Когда возникает вопрос, как заводить дизельный двигатель в мороз, сначала стоит проверить исправность аккумулятора. Он должен активно крутить стартер, в противном случае авто не заведется. Можно попробовать подзарядить накопитель, но если это не поможет, потребуется замена.

Проверенные методы:

  1. Использование эфира – действенный способ завести мотор. Для применения такого вещества нужно открыть корпус воздушного фильтра и разбрызгать его. Так, состав попадет во впускной коллектор, разогревая воздух, направляемый в цилиндры. Регулярное использование эфира опасно для корпуса мотора.
  2. Антифризные составы – могут применяться, но отличаются высокой себестоимостью и недостаточно эффективны при серьезном понижении температур.
  3. Кипяток, горячая вода – необходима, чтобы разогреть бак, при этом солярка также нагревается, что обеспечивает нормальную работу агрегата.

ТУРБОДИЗЕЛЬ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув.

Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором. На многих автомобилях устанавливается интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность.

Интеркуллер

Было замечено, что если при смесеобразовании используется холодный воздух, КПД двигателя увеличивается до 20%. Это открытие привело к появлению интеркуллера – дополнительного элемента турбин, повышающего эффективность работы.

После всасывания воздуха он проходит через радиатор, и в охлажденном состоянии попадает во впускной коллектор. Мы уже публиковали статью, в которой можно подробно ознакомиться со схемой работы интеркуллера.


За турбиной современного автомобиля необходимо должным образом ухаживать. Механизм крайне чувствителен к качеству моторного масла и перегреву. Поэтому смазочный материал рекомендуется менять не реже, чем через 5-7 тысяч километров пробега.

Кроме того, после остановки машины следует оставлять ДВС включенным на 1-2 минуты. Это позволяет турбине остыть (при резком прекращении циркуляции масла она перегревается). К сожалению, даже при грамотной эксплуатации ресурс компрессора редко превышает 150 тысяч километров.

Строение и принцип действия дизельного двигателя делают его незаменимым агрегатом на тяжелом транспорте, которому необходима хорошая тяга «на низах». Современные дизели с равным успехом работают и в легковых автомобилях, главное требование к которым: приемистость и время набора скорости.

Сложный уход за дизелем компенсируется долговечностью, экономичностью и надежностью в любых ситуациях.

Что еще стоит почитать


Система питания дизельного двигателя


Топливно воздушная смесь


Впускной коллектор с изменяемой геометрией


Принцип работы двигателя автомобиля


Принцип работы инжектора

Дизельные моторы без дополнительных модификаций могут работать на синтетическом топливе

Еще одно главное преимущество дизельных двигателей- это возможность работать на синтетическом топливе, без каких-либо существенных изменений в конструкции силового агрегата. Бензиновые же двигатели также могут работать на альтернативном топливе. Но для этого необходимы значительные изменения в конструкции силового агрегата. Иначе бензиновый двигатель работающий на альтернативном топливе быстро выйдет из строя.

В настоящий момент мировая промышленность экспериментирует с биобутанолом, который отлично подходит в виде синтетического биотоплива для бензиновых автомобилей. Этот вид топлива возможно не будет причинять бензиновым автомобилям никого вреда без проведения каких-либо изменений в конструкции двигателя.

Но несмотря на это дизельные моторы уже сегодня могут работать без доработок на многих видах альтернативного топлива. Так что преимущество очевидно.

Камера сгорания

В зависимости от вида камеры сгорания различают камеры раздельного типа и камеры нераздельного типа. Раздельная камера сгорания представляет собой дополнительную камеру небольшого объема, которая соединяется каналом с верхней частью цилиндра. Эта камера обычно находится в полости ГБЦ. Топливо через форсунку впрыскивается именно в эту, так называемую, предкамеру. В момент воспламенения топлива продукты горения распространяются по соединительному каналу в цилиндр и давят на поршень.

Основным плюсом таких моторов является мягкость работы. То есть во время работы такого двигателя почти не слышен характерный «дизельный стук». Это обусловлено тем, что взрывная волна при воспламенении топлива образуется внутри предкамеры и не воздействует непосредственно на поршень. На таких моторах в распылителях форсунок было, как правило, одно отверстие, что упрощало и удешевляло их изготовление. Но были и минусы в такой конструкции. Это сложность изготовления самой предкамеры и её рубашки охлаждения.

Моторы с раздельными камерами сгорания обладали довольно высоким расходом топлива.
Двигатели с нераздельными камерами сгорания получили большее распространение. Такие моторы чаще называют двигатели с непосредственным впрыском. То есть на них топливо впрыскивается непосредственно в цилиндр в надпоршневое пространство. Камера сгорания может быть выполнена в днище поршня, в полости ГБЦ или частично там и там. По геометрической форме камеры сгорания могут быть разные. В некоторой степени это зависит от формы факела распыла топлива форсункой. Некоторые формы камеры сгорания способствуют образованию завихрений внутри цилиндра, что улучшает сгорание топлива.

Двигатели с непосредственным впрыском обладают рядом преимуществ по отношению к моторам с раздельными камерами сгорания. Самый главный показатель – это экономичность. Нераздельная камера сгорания имеет компактную форму, поэтому обладает малыми тепловыми потерями при работе двигателя. Это позволяет мотору быстрее выходить на рабочий тепловой режим и соответственно меньше тратить топлива. При нераздельной камере сгорания уменьшается высота ГБЦ и сложность её изготовления. Одним из минусов таких моторов является высокие ударные нагрузки, которые действуют на КШМ.

При использовании в форсунках распылителей с несколькими отверстиями малого диаметра удалось обеспечить более плавное горение топлива. Что послужило снижению ударных нагрузок, действующих на КШМ. Но производство таких форсунок довольно трудоемко и предъявляет к себе высокую точность изготовления, что сказывается на их стоимости. Тем не менее, именно моторы с непосредственным впрыском получили большое распространение в современном автомобилестроении. Такие моторы постоянно модернизируются и получают новые технологии, в частности по повышению прочности материалов КШМ.

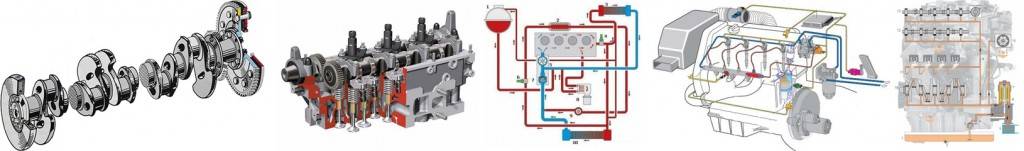

Устройство


И дизельный, и бензиновый агрегаты относятся к поршневым двигателям внутреннего сгорания, а потому имеют сходное устройство. Основными конструктивными частями силовой установки на дизельном топливе являются такие:

1. Блок цилиндров. Основа любого двигателя. Используется для размещения всех систем и узлов силового агрегата. Различаются по трем основным параметрам – числу цилиндров, схеме их расположения и способу охлаждения. Как правило, количество цилиндров является четным, максимальное их число составляет 16. Чаще всего встречаются двигатели с 2-я, 4-я, 6-ю или 8-ю цилиндрами.

Важным элементом рассматриваемого узла является так называемая ГБЦ или головка блока цилиндров. Она создает закрытое пространство, в котором происходит непосредственное сжигание топливной смеси.

2. Кривошипно-шатунный механизм. Основное назначение этого узла двигателя – преобразование перемещения поршня внутри гильзы, являющегося возвратно-поступательным, в движение коленвала, которое относится к вращательным. Главной деталью механизма считается коленвал, подвижно соединенный с блоком цилиндров, что обеспечивает вращение вала.

Другая важная деталь – маховик, который крепится к одному из концов коленвала. Его задача – передать крутящий момент к другим узлам транспортного средства. Ко второму концу коленвала крепится шкив и приводная шестерня топливно-распределительной системы.

3. Цилиндропоршневая группа. Включает в себя цилиндры или гильзы, поршни или плунжеры, шатуны и поршневые пальцы. Отвечает за процесс сжигания топлива с последующей передачей образовавшейся энергии для дальнейших преобразований. Камера сжигания представляет собой пространство внутри гильзы, которое с одной стороны ограничивается ГБЦ, а с другой — поршнем. Главное требование к цилиндропоршневой группе дизельного двигателя – герметичность, прочность и долговечность.

4. Топливно-распределительная система. Функциональное назначение – своевременная подача горючего в камеры сгорания и отвод из двигателя продуктов сжигания топливно-воздушной смеси. В дизельном агрегате основу системы составляют два насоса. Первый из них – низкого давления – отвечает за перемещение горючего из бака к двигателю.

Назначение второго – ТНВД – несколько шире и заключается в определении нужного количества и времени впрыска топлива, а также в обеспечении необходимого уровня давления в камере сгорания. Именно топливный насос высокого давления и соединенные с ним форсунки являются ключевыми элементами дизельного двигателя, обеспечивающими его впечатляющие эксплуатационные и технические параметры.

5. Система смазки. Предназначается для уменьшения показателей трения между отдельными узлами и деталями силовой установки. В качестве смазочного материала используются как различные масла, так и, что характерно для отдельных механизмов, непосредственно дизельное топливо. Устройство системы смазки предусматривает наличие масляного насоса, различных емкостей и соединяющих трубопроводов.

6. Система охлаждения. Основное функциональное назначение данного элемента дизельного двигателя очевидно и состоит в поддержании такого уровня температуры, который является оптимальным для работающего агрегата. Для этого используются два метода – принудительный отвод тепла от узлов двигателя и охлаждение их при помощи воздуха или жидкости. В качестве последней обычно используется вода или антифриз.

7. Дополнительные узлы – турбина и интеркулер. Турбонаддув или турбонагнетатель позволяет увеличить давление в камере сгорания, что ведет к росту производительности двигателя. Интеркулер предназначен для дополнительного и более эффективного охлаждения горячего воздушного потока, который создается в процессе эксплуатации дизельного агрегата.

Отдельного упоминания заслуживает еще одна важная часть любого современного дизельного двигателя – электрооборудование и автоматика. Именно различные приборы управления и контроля над работой агрегата позволяют добиться главного преимущества, характерного для подобных силовых установок – высокого КПД.

Устройство двигателя

Дизельный двигатель состоит из следующих основных систем и механизмов:
— кривошипно-шатунный механизм;
— газораспределительный
механизм;
— система пуска;
— система питания;
— система охлаждения;
— смазочная система.

Принцип работы такого мотора следующий: в цилиндрах сгорает топливо, выделяя энергию, которая приводит в движение поршень, связанный шатуном с коленчатым валом. Под давлением поршня вал прокручивается, передавая крутящий момент дальше по трансмиссии к ведущим колесам. Системы двигателя отвечают за пуск двигателя, подачу топлива, охлаждение и смазку рабочих поверхностей.

Дизельные двигатели могут быть 2-х и 4-тактными. И первые, и вторые успешно используются в тех или иных сферах и имеют свои плюсы и минусы. Преимуществами 4-хтактных двигателей являются:
— экономичность;
— надежность;
— несложное техническое обслуживание;
— сравнительно невысокий уровень шума при работе.

Недостатки 4-хтактных моторов:
— 3 из 4-х тактов цикла совершаются по инерции, а рабочим является только один из них;
— резкие увеличения нагрузки во время рабочего такта требуют наличия более надежных и прочных элементов: шатуна, втулки цилиндра, поршня и т.д.;
— необходимость регулировки тепловых зазоров;
— запускается дольше, чем 2-хтактный.

Рабочая температура дизеля

Не стоит пугаться если на панели приборов отсутствуют привычные 90 градусов. Дело в том, что рабочая температура дизельного двигателя довольно специфическая и зависит от конкретной марки автомобиля, собственно самого мотора и термостата. Так, если для «Фольксвагена» нормальным значением будет отметка в пределах 90-100 градусов, то рядовой «Мерседес» функционирует при 80-100, а «Опель» вообще в районе 104-111 градусов. Отечественный грузовик «КАМАЗ», например, работает при 95-98 градусах.

Какая бы рабочая температура, не была у вашего силового агрегата, одно очевидно – моторы на солярке сегодня актуальны, как никогда. Не верите мне? Оглянитесь по сторонам, сегодня можно встретить даже дизельный двигатель на «Ниву» и это я вам скажу, случай не единичный. Уже из этого можно сделать вывод – такой мотор во много лучше бензинового.

Дополнительные компоненты двигателя

В конструкции дизельного двигателя присутствуют и другие детали. Например, турбина. Многие моторы оснащаются турбонаддувом для увеличения мощности. Обычные же атмосферники не имеют такого устройства.

Давайте рассмотрим, что такое турбонадув и из чего он состоит.

Принцип работы турбины

Большое количество воздуха подается в цилиндры через турбонаддув. Также увеличивается подача горючего во время рабочего цикла. Все это позволяет увеличить мощность мотора.

Так как давление насоса в дизельном двигателе выше и постоянное, то это помогает избежать турбоям, которые часто присутствуют на бензиновом моторе. Которыми также часто недовольны владельцы бензиновых турбодвигателей.

Принцип работы турбины таков:

  1. Отработанные газы проходят через компрессор.
  2. Они постепенно раскручивают колесо турбины.
  3. Затем вращение турбинного колеса передается компрессорному. Так происходит потому, что они оба установлены на одном валу.
  4. Под действием вращения турбокомпрессор сжимает воздух. Затем последний поступает в интеркулер.
  5. Здесь он начинает охлаждаться. Потом поступает снова в цилиндры силового агрегата.

Таким образом работает турбинное устройство. Дизельный двигатель запускается даже при отрицательных температурах внешней среды. Свечи накаливания разогревают воздушную смесь до 900 градусов. Именно поэтому сквозь турбины в цилиндры могут поступать холодные воздушные массы.

Турбонаддув он же турбонагнетатель состоит из

Турбонаддув дизельных двигателей состоит из следующих компонентов:

  • воздухозаборник;
  • компрессор;
  • клапан для регулировки отработанных газов;
  • заслонка для дросселя;
  • фильтрующее устройство;
  • интеркулер для охлаждения воздушных масс;
  • давления датчики;
  • коллектор впуска;
  • соединительные трубки.

В свою очередь в турбину входят элементы:

  • подшипники, которые создают вращение ее;
  • чехол на турбине;
  • чехол на компрессоре;
  • сталистая сетка.

Есть разные виды турбонаддувов и их особенности. Так, например, в турбине с изменяемой геометрией измененное сечение входного клапана регулирует поток отработанных газов. Два компрессора устанавливаются последовательно для того, чтобы за каждый режим работы отвечало одно из устройств, а не два за все или одно за все режимы работ.

Если же компрессоры в моторе установлены параллельно, то турбоямы становятся еле ощутимы. Механический и автоматический турбьонаддув, установленные вместе, способствуют увеличенную мощности. Например, первый включается при низких оборотах, а второй при высоких.

Цикл работы турбонаддува

Теперь вы знаете, что такое турбонаддув и как он работает. Давайте посмотрим, каков его цикл.

  1. Турбокомпрессор создает вакуум. Внутрь турбонаддува всасываются воздушные массы.
  2. Дальше в работу вступают роторы.
  3. Интеркулер охлаждает воздушные массы.
  4. Впускной коллектор пропускает через себя холодный воздух. Но перед тем, как он попадет в него, воздушные массы проходят очистку через воздушные фильтрующие устройства.
  5. Когда воздух будет набран до достаточного количества, клапан закроется.
  6. Уже отработанные воздушные массы проходят в турбину силового агрегата внутреннего сгорания и давят на ротор.
  7. Скорость вращения самой турбины и ее вала увеличивается до 1500 оборотов в секунду.

Таким образом за счет всех этих действий образовывается давление, которое и увеличивает мощность дизельного двигателя.

Интеркулер и форсунка

Интеркулер для двигателя на дизеле был создан, чтобы не подвергать каждодневному ремонту детали мотора. Детали двигателя при действии на них высоких температур подвергаются быстрому износу. Чтобы такого не происходило, были созданы интеркулера.

Топливо, подающееся через форсунки, правильно распределяется и в нужном количестве. Поэтому не происходит детонации при правильном расположении угла подачи.

Преимущества и недостатки

Существует ряд факторов, которые выгодно отличают дизельные двигатели:

  • экономичность. КПД в 40% (до 50% с применением турбонаддува) просто недосягаемый показатель для бензинового собрата;
  • мощность. Практически весь крутящий момент доступен на самых низких оборотах. Турбированный дизельный двигатель не имеет ярко выраженной турбоямы. Такая приёмистость позволяет получить настоящее удовольствие от вождения;
  • надежность. Пробег самых надежных дизельных двигателей доходит до 700 тыс. км. И все это без ощутимых негативных последствий. Благодаря своей безотказности, дизельные ДВС ставят на спецтехнику и грузовики;
  • экологичность. В борьбе за сохранность окружающей среды дизельный двигатель превосходит бензиновые моторы. Меньшее количество выбрасываемого СО и использование технологии рециркуляции выхлопных газов (EGR) приносят минимум вреда.

Недостатки:

  • стоимость. Комплектация, оснащённая дизельным двигателем, будет стоить на 10% больше, чем такая же модель с бензиновым агрегатом;
  • сложность и дороговизна обслуживания. Узлы ДВС выполнены из более прочных материалов. Сложность устройства двигателя и топливной аппаратуры требует качественных материалов, новейших технологий и большого профессионализма в их изготовлении;
  • плохая теплоотдача. Большой процент КПД значит то, что при сгорании топлива происходят меньшие потери энергии. Другими словами, выделяется меньше тепла. В зимнее время года эксплуатация дизельного двигателя на короткие расстояния будет негативно сказываться на его ресурсности.

Рассмотренные минусы и плюсы не всегда уравновешивают друг друга. Поэтому вопрос о том, какой из двигателей лучше, будет стоять всегда. Если вы собираетесь стать владельцем такого автомобиля, учтите все особенности его выбора. Именно ваши требования к силовой установке будут тем фактором, который решит что лучше: бензиновый или дизельный двигатель.

Конструкция дизельного двигателя

Дизельный мотор почти не отличается от бензинового ‒ в нем лишь нет системы зажигания, а принцип действия дизельного двигателя ‒ поджиг топливной смеси не от свечи зажигания, а от нагретого высоким давлением воздуха.

Правда, высокое давление (до 30 атм.) в камере сгорания предполагает повышенные требования к деталям.


По конструкции камер сгорания дизели делятся на 3 типа:

  • Разделенная вихревая камера сгорания;
  • Неразделенная камера сгорания;
  • Разделенная форкамера.

Разделенная камера сгорания

В таком устройстве топливная смесь подается не в основную, а в дополнительную вихревую камеру.

Она расположена в головке блока цилиндров и соединена с цилиндром через специальный канал. Воспламенение происходит в вихревой камере, а распространяется в основную камеру.

Неразделенная камера сгорания

При такой конструкции камера находится в поршне, а топливная смесь поступает в полость над поршнем.

Этот вариант камеры позволяет снизить расход топлива, но повышает уровень шума в процессе работы двигателя.

Разделенная форкамера

Дизельный мотор оснащен вставной форкамерой, она соединена с цилиндром каналами малого сечения.

Размер и форма каналов влияют на скорость движения газов во время сгорания топлива, при этом снижается уровень шума и токсичность, увеличивается ресурс.

Любой дизельный мотор имеет особую топливную систему. Система под большим давлением подает нужное количество топливной смеси в цилиндры. Рассмотрим её элементы.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

Рекомендуем: Обзор подходящих герметиков для системы охлаждения двигателя

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

В выхлопе дизельного автомобиля меньше окиси углерода

Дизельные моторы производят гораздо меньше окиси углерода чем бензиновые аналоги. Это преимущество особо очевидно в неавтомобильных силовых установках, таких как например дизель-генераторах. Бензиновые установки более опасны так как из-за большой концентрации окиси углерода существует опасность для человека, который может отравиться угарными газами. Вот почему в подводных лодках, подземных шахтах всегда используются только дизельные силовые установки. Ведь при применении бензиновых силовых агрегатов существовала бы опасность для людей.

Тем не менее это не говорит о том, что вы можете безопасно находится долгое время в закрытом помещение при работающем дизельном автомобиле. Помните, что дизельный выхлоп все равно содержит окись углерода. Правда в гораздо меньших количествах чем производят бензиновые моторы.

Не забывайте про эффект накопления концентрации газов в закрытом помещение. Иначе существует опасность отравления угарными газами дизельного автомобиля.

Принцип работы двигателя Дизеля

Принцип действия мотора дизельного типа отличается от бензиновых моторов. Здесь отсутствуют свечи зажигания, а топливо подается в цилиндры отдельно от воздуха.

Цикл работы такого силового агрегата можно представить в следующем виде:

  • в камеру сгорания дизеля подается порция воздуха;
  • поршень поднимается, сжимая воздух;
  • от сжатия воздух нагревается до температуры около 800˚C;
  • в цилиндр впрыскивается топливо;
  • ДТ воспламеняется, что приводит к опусканию поршня и выполнению рабочего хода;
  • продукты горения удаляются с помощью продувки через выпускные окна.

От того, как работает дизельный двигатель, зависит его экономичность. В исправном агрегате используется бедная смесь, что позволяет сэкономить количество топлива в баке.

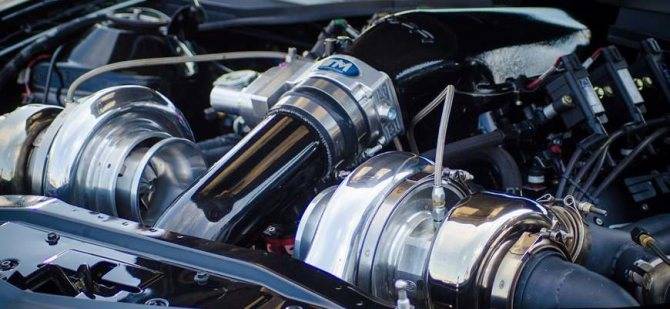

Турбонаддув

Турбина на дизельном двигателе существенно увеличивает его производительность за счет того, что топливо подается под высоким давлением и соответственно полностью выгорает. Конструкция данного агрегата в принципе не такая уж сложная, состоит она всего из двух кожухов, подшипников и защитной сетки из металла. Принцип работы турбины дизельного двигателя выглядит следующим образом:

  • Компрессор, к которому подсоединен один кожух всасывает воздух внутрь турбонагнетателя.
  • Далее, активируется ротор.
  • После, настает время охладить воздух, с этой задачей справляется интеркулер.
  • Пройдя несколько фильтров на своем пути, воздух через впускной коллектор попадает в двигатель, после чего клапан закрывается, а последующее его открытие происходит на завершающей стадии рабочего хода.
  • Как раз тогда через турбину, мотор покидают отработанные газы, которые еще и оказывают определенное давление на ротор.
  • В этот момент скорость вращения турбины может достигать 1500 оборотов в секунду, а посредством вала вращается и ротор.

Цикл турбины работающего силового агрегата повторяется раз за разом и именно благодаря вот такой стабильности, мощность мотора растет!

Автомобиль от А до Я: устройство двигателя внутреннего сгорания

Новая рубрика, готовьтесь! Будет много познавательного текста с картинками.

Двигатель внутреннего сгорания (ДВС) является сердцем автомобиля. Главная особенность этих двигателей заключается в том, что воспламенение топлива происходит внутри камеры сгорания (КС), а не в сторонних внешних агрегатах.

В процессе работы тепловая энергия, выделяемая, вследствие, сгорания топлива, преобразуется в механическую.

— легкие жидкие (газ, бензин)

— тяжелые жидкие (дизельное топливо)

— Бензиновые двигатели

Бывают двух типов: бензиновые карбюраторные и бензиновые инжекторные.

В первом случае смесеобразование (смешивания топлива с воздухом) происходит в карбюраторе или во впускном коллекторе с помощью форсунок. Далее, смесь попадает в цилиндр, сжимается и поджигается искрой от свечи.

Во втором же случае, топливо впрыскивается во впускной коллектор или в цилиндр с помощью инжекторов (распыляющие форсунки).

— Дизельные двигатели

Специальное дизельное топливо (ДТ) подается в определенный момент (не доходя до мертвых точек) в цилиндр под высоким давлением с помощью форсунки.

Движение поршня сжимает смесь еще сильнее, топливо нагревается, с последующим воспламенением горючей смеси (за счет высокого давления).

Такие двигатели характеризуются малыми оборотами и высоким крутящим моментом.

— Газовые двигатели

В качестве топлива, двигатель использует углеводороды. В основ, такие двигатели работают на пропане, но встречаются и другой газ в качестве топлива.

Главное отличие от других двигателей — высокая степень сжатия. Такие двигатели меньше изнашиваются благодаря тому, что топливо уже подается в газообразном состоянии. Также, экономичность газовых двигателей на лицо — газ дешевле бензина.

Стоит отметить и экологичность — отсутствует дымность двигателя.

— от искры (бензиновые)

— от сжатия (дизельные)

— Рядный двигатель

Наиболее распространенная компоновка, цилиндры расположены в один ряд перпендикулярно коленчатому валу. Такие двигатели просты в конструкции, но при большом количестве цилиндров — увеличивается размер двигателя в длину.

— V-образный

Для уменьшения длины агрегата, цилиндры располагают под углом от 60 до 120 градусов, при этом, продольные оси цилиндров совпадают с продольной осью коленчатого вала.

Двигатель получается довольно небольших размеров в продольном отношении (короткий).

Из минусов: довольно большая ширина двигатели и раздельные головки блока, что приводит к увеличению себестоимости при изготовлении.

— Оппозитный

Горизонтально-оппозитный двигатель имеет меньшие габариты по высоте, что позволит снизить центр тяжести всего автомобиля. Из плюсов можно выделить: компактность, симметричность компоновки.

— VR-образный

За счет 6-ти цилиндров, расположенных под углом 150 градусов, образуется весьма компактный (узкий и короткий) двигатель. А также, этот двигатель имеет всего одну головку блока.

— W-образный

В этих двигателях соединены два ряда цилиндров в VR-исполнении.

Угол расположения цилиндров равен — 150 градусам, а сами ряды — под углом 720 градусов.

Штатный автомобильный двигатель состоит из 2-х механизмов и 5-ти систем.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
