Как подключить противотуманки: что нужно знать

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

  1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
  2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
  3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

  • количество — 2 штуки;
  • не ближе 25 см к поверхности дорожного покрытия;
  • не больше 40 см от внешнего контура фар;
  • гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
  • углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

  • какая торпеда стоит на вашем автомобиле;
  • есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

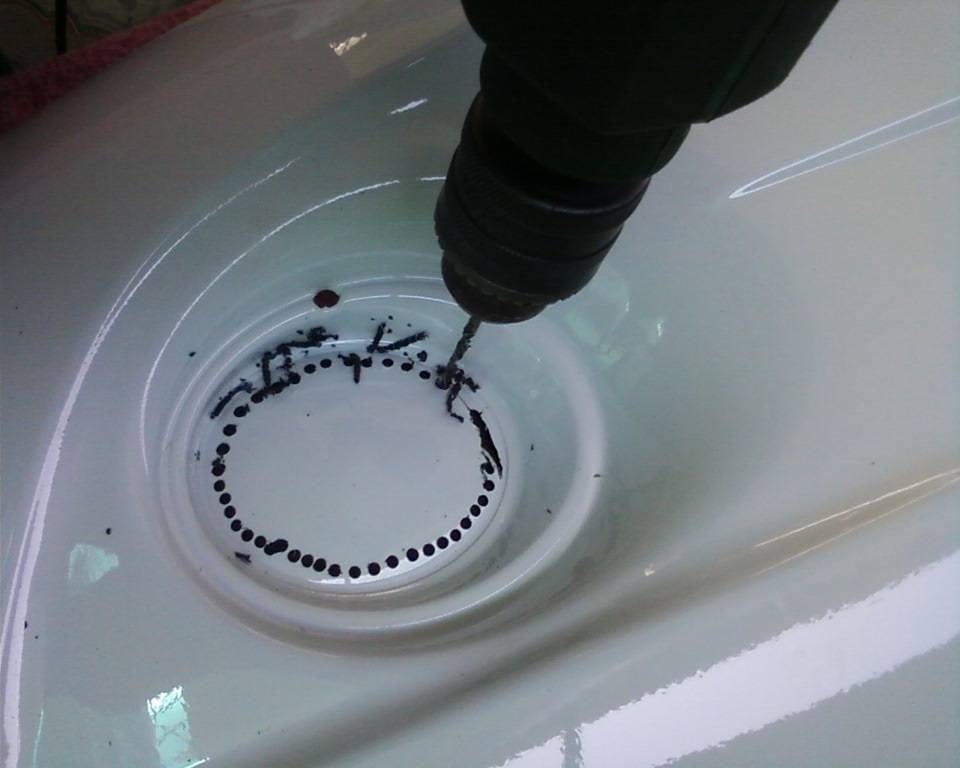

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Схема параллельного включения противотуманок

Электросхемы монтажа противотуманных фар отличаются лишь количеством плюсовых проводов, протянутых к цоколям ламп. Последовательная схема предусматривает прокладку одного кабеля от контакта «87» к левой фаре. В месте крепления клеммы к нему подключается второй провод, который тянется к цоколю правой лампы.

Параллельное включение ПТФ предполагает укладку пары отдельных кабелей от реле к каждой противотуманке.

Кроме двух проводов к лампам ПТФ, можно провести третий, идущий к «контрольке», сигнализирующей об активации противотуманных фар. Она устанавливается на панели приборов. Место для нее предусмотрено на всех современных автомобилях. Единственное что понадобится для подключения — купить цоколь и лампу (накаливания или светодиодную) соответствующего размера.

Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины. В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.

После монтажа и подключения ПТФ необходимо отрегулировать положение лучей. Фары не должны светить вверх. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане. Также следует позаботиться о том, чтобы луч четко освещал обочину. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Как самому подключить противотуманки? | Мастер Винтик. Всё своими руками!

По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Можно с ближним светом, ходовыми огнями или противотуманными фарами. Сегодня рассмотрим: как можно подключить противотуманки на свой автомобиль. Противотуманные фары к тому же окажутся полезными и в туман. Чтобы сэкономить можно подключить противотуманные фары и самому. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже ПТФ может оказаться полезной электрическая схема включения основного света фар автомобиля.

Штатная схема подключения передних фар автомобиля.

1. Блок фара.

2. Панель предохранителей и реле.

3. Подрулевой переключатель.

4. Кнопка на три положения в салоне авто.

5. Замок зажигания.

6. Приборная панель.

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля (мотоцикла и т.д.). Установлены. Осталось сделать электрическое подключение ПТФ.

Схема параллельного включения противотуманных фар

Далее подробнее рассмотрим схему параллельного подключения противотуманных фар. Эта обычная схема включения ПТФ.

Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле.

На 30 контакт реле подаём плюс через предохранитель не менее 15 Ампер, плюс берётся до панели с предохранителями, лучше ближе к АКБ.

Теперь подсоединяем кнопку включения протифотуманных фар одним концом на корпус авто, а другим концом к 86 контакту нашего реле.

Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания. Этот плюс можно поискать на панели предохранителей.

Автоматическое включение ПТФ

Если Вы хотите, чтобы туманки автоматически включались, когда машина заведётся, то этот провод подключаем к контрольной лампочке «зарядка» в приборном щитке. Кнопка «ПТФ» в салоне при этом должна быть включена.

Вот и всё готово! Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!

Противотуманки работают!

Экономичное (последовательное) включение ПТФ

Если Вы используете противотуманки только для того, что положено ездить днём со светом и не собираетесь ими пользоваться в туман. То две противотуманки можно соединить между собой последовательно. Туман они, конечно «не пробьют», но днём видно, что автомобиль едет со светом.

Тем самым мы «убьём» трёх зайцев

  1. Падение потребляемого тока в 4 раза! Это значит меньше нагрузка на генератор, контакты реле и проводку. Из за того, что меньше нагрузка на генератор и на двигатель в целом — это хоть и немного, но расход потребляемого топлива будет меньше.
  2. Так как лампочки светятся в пол накала — лампы прослужат дольше, а также меньше происходит нагрев самой противотуманки и главное — стекла.
  3. Мы не включаем головной свет, тем самым бережём дорогие лампы и экономим энергию авто.

Обе схемы подходят для любой марки автомобиля, мотоцикла, скутера или трактора.

Зотов А.В. Волгоградская обл.

Простое автоматическое зарядное устройство

Кому некогда «заморачиваться» со всеми нюансами зарядки автомобильного аккумулятора, следить за током зарядки, вовремя отключить, чтоб не перезарядить и т.д., можно порекомендовать простую схему зарядки автомобильного АКБ с автоматическим отключением при полной зарядке аккумулятора. В этой схеме используется один не мощный транзистор для определения напряжения на аккумуляторе.

Подробнее…

Самодельное автоматическое зарядное устройство для АКБ

Аккумуляторная батарея — один из важных элементов в автомобиле. За ней нужно следить и вовремя заряжать, особенно зимой, а также когда долго автомобиль не эксплуатируется. Для этого нужно зарядное устройство. Можно купить, а можно собрать из недорогих деталей, что обойдётся гораздо дешевле  магазинного, а по характеристикам и надёжности превосходящего некоторые продающиеся сейчас экземпляры.

Переделав целую кучу зарядных устройств, наконец собрал довольно простое ЗУ с регулировкой тока и автоматическим контролем заряда.

Подробнее…

Прерывистая сирена.

Схема прерывистой электронной сирены приведена на рис.На транзисторах VT1 и VT2 собран генератор по схеме несимметричного мультивибратора. Простота схемы генератора объясняется использованием транзисторов разной структуры, что позволило обойтись без многих деталей, необходимых для постройки мультивибратора на транзисторах одинаковой структуры. Подробнее…

Популярность: 19 004 просм.

Световые и звуковые приборы автомобиля и их расположение

Начать следует с основ, а точнее с того, какими видами фар и фонарей оснащены современные автомобили.

Фары ближнего света – предназначены для освещения дороги и окружающего пространства на сравнительно небольшой площади.

Фары дальнего света – мощные световые приборы, освещающие дорожное полотно достаточно большой площади. Из-за большой яркости дальний свет может ослепить встречных водителей.

Передние противотуманные фары – устанавливаются ниже обычных фар, создают широкий пучок света, который хорошо освещает дорогу и прилегающее к ней пространство в условиях тумана, снегопада и дождя.

Дневные ходовые огни – отдельный вид фар, включаемый днем вне зависимости от погоды и видимости и предназначенный для повышения заметности транспорта. Большинство моделей включаются сразу при запуске двигателя.

Задние габаритные фонари – предназначены для обозначения автомобиля ночью или в условиях плохой видимости. Цвет ламп – красный.

Стоп-сигналы – красные фонари, зажигающиеся при торможении транспортного средства. Горят значительно ярче габаритных огней. Некоторые автомобили дополнительно оборудованы центральным стоп-сигналом.

Задние противотуманные фары – обозначают транспортное средство в условиях тумана, дождя или метели. Не следует путать со стоп-сигналами.

Фонари заднего хода – белого цвета, предназначены для информирования пешеходов и других автомобилистов о том, что данное транспортное средство будет двигаться (или уже движется) задним ходом.

Задние светоотражатели – используются с той же целью, что и габаритные огни, отражают попадающий на них свет от фар попутных машин. Также могут быть известны как световозвращатели.

Освещение номерного знака – несколько белых лампочек, предназначенных для подсветки заднего номерного знака автомобиля.

Указатели поворота, или «поворотники» — янтарные фонари, используются для информирования о повороте или ином маневре машины. Устанавливаются по углам и на бортах автомобиля.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

  • установка фар в бампер,
  • протяжка проводов,
  • подключение реле и предохранителя,
  • монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

  1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
  2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
  3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
  4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
  5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

  • Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
  • Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
  • Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Схемы установки противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию. Указанный ранее стандарт диктует правила монтажа ПТФ.

  1. Количество противотуманок – не более двух штук.
  2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
  3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
  4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
  5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
  6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

https://www.youtube.com/video/ottIK60or8Q

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Параллельный способ подключения


Последовательный способ подключения

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

А еще интересно: Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314) » Лада.Онлайн || Нива 21213 ближний свет кнопка включения

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары в электросхему автомобиля (автор видео Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле

Удобнее пропустить провод под педалями.
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании. Номинал предохранителя рассчитывается исходя из мощности фар

Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

 1. Комплект для установки ПТФ
 2. Комплект проводов для подключения
 3. Процесс протягивания провода для подключения
 4. Монтаж кнопки включения

После установки ПТФ нужно проверить их работу и отрегулировать. Если фары слишком поднять, они потеряют свою эффективность при передвижении в плохих погодных условиях.

Световые приборы автомобиля: правила использования

Фары, «габариты» и прочие световые приборы автомобилей

Для того, чтобы автомобили были хорошо различимы на дорогах, и водители могли уверенно управлять ими в ночные и вечерние часы и непогоду, производители оснащают каждое транспортное средство комплектом приборов освещения и сигнализации. Список необходимой внешней светотехники автомобилей регулируется международными стандартами, и обычно включает в себя следующие приборы:

  • Фары дальнего и ближнего света.
  • Габаритные и стояночные огни.
  • Дневные ходовые огни (опция − не во всех автомобилях).
  • Передние и задние указатели поворотов и дублирующие их боковые повторители.
  • Стоп-сигналы.
  • Аварийная световая сигнализация (обычно совмещена с указателями поворота).
  • Фонари заднего хода.
  • Противотуманные фары (не обязательно).
  • Лампы подсветки номерного знака.
  • Пассивные средства сигнализации – светоотражатели.
  • Внутри кабины или салона: подсветка панели приборов и стояночное освещение.

На автомобилях специального назначения могут устанавливаться фары – прожекторы и поворотные фонари − искатели. На тягачах с прицепом и других многозвенных транспортных средствах должен присутствовать подсвечиваемый знак «Автопоезд».

Порядок использования световых приборов в ПДД 2020

Каждый водитель должен помнить и неукоснительно соблюдать все требования Правил дорожного движения, включая изложенный в разделе №19 порядок пользования автомобильными приборами освещения и сигнализации. Основные положения данного раздела содержат:

  • Требование о включении дальнего или ближнего света и габаритов на всех автомобилях, передвигающихся в вечернее время и ночью, а также днем и в любые другие часы суток при плохой видимости на дорогах. Эти же требования водители должны выполнять при передвижении в тоннеле. На прицепе или буксируемом автомобиле следует задействовать все имеющиеся габаритные огни.
  • При использовании водителями дальнего света нужно в обязательном порядке переключаться на «ближний», если дистанция до встречной машины составит 150 метров. Указанное расстояние может быть большим, если водитель встречного автомобиля попросит об этом, сигнализируя несколькими переключениями света фар.
  • Предписание в темные часы суток обозначить габаритными огнями транспорт, остановившийся или припаркованный на дороге без фонарного освещения, а также в случаях стоянки либо остановки в местах со сложным рельефом дороги и заведомо плохой видимостью. В последнем случае транспортное средство рекомендуется дополнительно обозначить включением ближнего света, а также включением задних противотуманных фонарей.
  • Требование для всего движущегося автотранспорта даже днем ездить с зажженными фарами ближнего света или заменяющими их штатными дневными ходовыми огнями. При необходимости, включенные при передвижении днем фары ближнего света допускается заменить светом противотуманных фар.
  • Ограничения на использование противотуманных фар. В качестве дополнения к ближнему или дальнему свету их можно включать только в случаях заведомо плохой видимости. Также допускается использовать такие фары вместе со штатным ближним (дальним) светом в случаях, если движение совершается по тёмным неосвещенным дорогам.

Другие пункты раздела №19 ПДД регулируют вопросы ограниченного использования фар типа прожекторов и искателей, порядок применения задних противотуманных фонарей, опознавательного знака «Автопоезд», а также подачи сигналов об обгоне попеременным включением – выключением ближнего и дальнего света.

Возможные наказания на нарушения правил использования световых приборов

Автомобилист должен знать, что нарушением являются не только ошибки в пользовании светотехническими приборами автомобиля в тех или иных дорожных ситуациях, но также самовольное внесений изменений в конструкцию бортовой светотехники. В таких случаях действия виновного приравниваются к управлению неисправным транспортным средством и квалифицируются по ст. 12.5 ч.1 КоАП Российской Федерации (сумма штрафа 500 рублей).

По статистике ГИБДД наиболее частым нарушением требований ПДД в части использования световых приборов, является игнорирование водителями обязательных требований по включению ближнего света в дневное время. Эти нарушения, равно как и неисполнение других положений р.19 ПДД о порядке пользования световыми приборами, позволяют инспектору ГИБДД на основании ст. 12.20 КоАП предупредить водителя, либо наложить на него административный штраф в размере 500 рублей. Данная норма вступила в силу с 13.01.2020 года.

Требования к установке ПТФ

Насколько самостоятельная установка противотуманных фонарей законна и не вызовет ли проблем при встрече с сотрудниками ГИБДД? Рассмотрим выдержки из стандартов, по которым ПТФ устанавливает производитель (ГОСТ 8769–75 и ГОСТ 41.48–2004):

  1. Количество фонарей – 2 шт.
  2. Установка по высоте – не ниже 25 см от дорожного полотна, но ниже фонарей ближнего света.
  3. Установка по ширине – не дальше 40 см от габаритных огней.
  4. Угол покрытия вертикальный – 5-10 градусов.
  5. Угол освещения дорожного покрытия (горизонтальный) – 45-55 градусов.
  6. Включаются ПТФ только вместе с габаритными огнями.

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

Выбор противотуманных фар на ВАЗ 2110

Ассортимент ПТФ на ВАЗ 2110 сегодня довольно широк: большие и маленькие, круглые и квадратные, желтые и белые. Какие выбрать? Тут все будет зависеть от твоего вкуса и финансовых возможностей, но несколько советов я все же осмелюсь дать.

  1. Желтый свет меньше поглощается водой (а туман и дождь – это вода). Значит, желтые ПТФ будут давать более высокое качество светового пятна, чем белые той же мощности, и при этом они не будут слепить встречных водителей.
  2. Форма фар значения не имеет, главное, они должны как можно лучше подходить к посадочным местам твоего бампера.
  3. Не стоит брать очень дорогие фары именитых брендов. Чаще всего такие компании берут огромные деньги только за то, что они известны (так называемая доплата за бренд).
  4. Перед покупкой возьми фару в руки и внимательно осмотри качество изготовления корпуса и стекол. Даже по весу и внешнему виду ты почувствуешь, стоящая это вещь или барахло, которое развалится после 100 км пробега.

Ниже я приведу некоторые распространенные и доступные модели ПТФ для ВАЗ 2110, которые действительно заслуживают внимания.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
