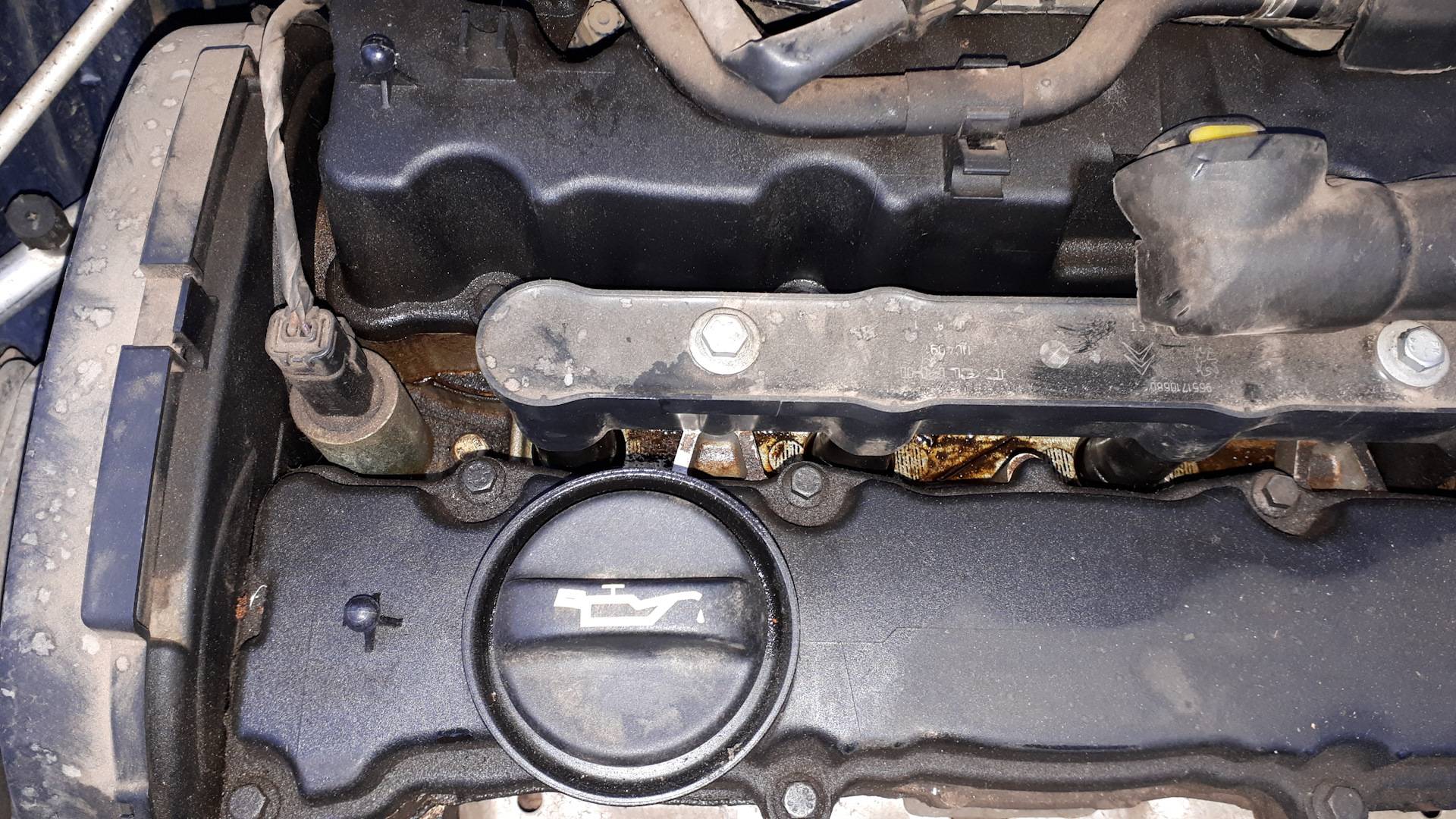

Течь масла из-под клапанной крышки: причины и способы устранения

Что будет с мотором, если вовремя не устранить течь

Течь приводит к падению уровня. Это можно заметить по щупу, где след от масла опускается ниже отметки MIN. Некоторые водители возят с собой канистру с запасным маслом и периодически доливают до отметки MAX. При внутригородской эксплуатации это становится “каждодневным ритуалом”. Особенно неудобно часто доливать в дальних поездках. Приходится останавливать машину, лезть в багажник, заполненный сумками, открывать капот.

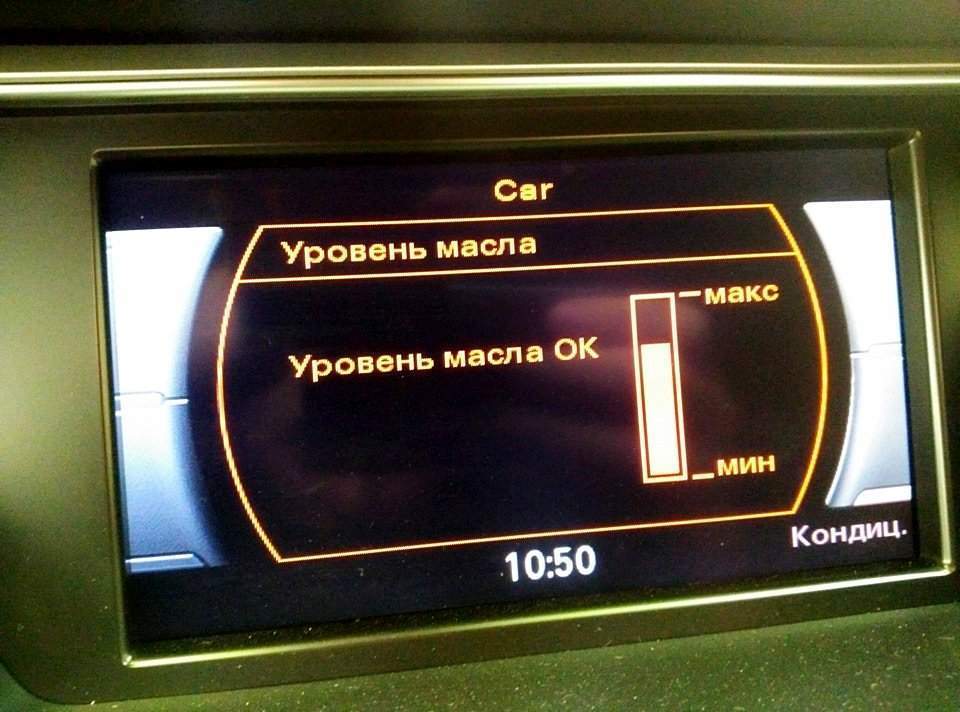

Уровень масла в двигателе

Серьезность ситуации зависит от скорости вытекания. Некоторые мирятся с утечкой 100 мл на каждую 1000 км, периодически выполняя долив. Когда скорость вытекания смазки из ДВС Ауди выше (300-500 мл), легко пропустить уровень и начнется “масляное голодание”. Недостаток уровня технической жидкости приводит к плохому смазыванию коленвала, шатунов, поршней. Это содействует перегреву, металл расширяется, на стенках цилиндров образуются задиры. При ремонте силовой установки Audi придется протачивать цилиндры и заново наносить гальваническое покрытие. Возможно заклинивание коленвала на ходу, что опасно попаданием в ДТП.

Шпильки, гайки и другие соединительные элементы

Часто причиной протечки является неправильная протяжка. Если по какой-то причине возникла необходимость снять клапанную крышку, при установке обратно ее следует хорошо затянуть. Бывает так, что болты и шпильки срываются. Часто речь идет о человеческом факторе, когда из-за приложенных больших усилий резьба срывается. В таких случаях следует менять соединительные элементы на новые.

На современных крышках есть металлические втулки под каждый болт. Они необходимы для прижатия специальных прокладок, лежащих в колодцах места крепления. Иногда втулку немного стачивают по длине. Такое действие позволяет лучше прижимать прокладки. Действие в некоторых ситуациях позволяет остановить течь.

Болты, прижимающие крышку к плоскости головки, могут со временем вытягиваться, метал может уставать. Поэтому некоторые профессионалы рекомендуют при каждой замене масла менять и болты.

Почему течет масло из-под крышки клапанов?

Сразу скажем, что, если течь масла обнаружена в месте крепления болтами крышки клапанов к ГБЦ, или масло течет из горловины, то причина здесь одна – повышенное давление в системе смазки.

Если же течь обнаружена в месте соединения крышки с ГБЦ, то это – либо высокое давление, либо изношена прокладка между крышкой и ГБЦ.

Прокладка постоянно испытывает воздействие высоких температур, поэтому, с течением времени, она закономерно изнашивается: теряет свою эластичность, растрескивается и перестает плотно прилегать к поверхностям деталей. Для восстановления герметичности, достаточно заменить изношенную прокладку на новую.

Вторая причина течи масла – это уже более серьезный случай. Требуется разобраться: почему в системе поднялось давление? Но, для начала, давление нужно измерить.

Как измерить давление масла

Для циркуляции смазки в ГРМ, масляный насос создает давление. Масло, под этим давлением, циркулирует по масляным каналам внутри двигателя. Для разных двигателей, норма давления масла – разная. Чтобы точно узнать, какое давление масла должно быть у вашего автомобиля, посмотрите эту информацию в Руководстве по эксплуатации вашей машины.

Если давление масла снижается, то сразу же начнет гореть датчик давления масла на приборной панели. А вот определить, по этому датчику, повышение давления масла в системе, не получится, так как он не загорится, при повышении.

Volkswagen Golf 1999, двигатель бензиновый 2.0 л., 115 л. с., передний привод, механическая коробка передач — своими руками

Volkswagen Golf, 2002

Комментарии 42

Болты отворачивай битой torx- затолкай ее, можешь пасатижиками подбить- и отворачивай

дело говорит) все болты слизанные шестигранные торксом откручиваю, главное размер правильно подобрать, забиваешь его туда, и потихоньку выкручиваешь.

Болты отворачивай битой torx- затолкай ее, можешь пасатижиками подбить- и отворачивай

Дак как забить то? место капец как мало, молотком не размахнуться нормально

а то я не зна, что там места нет… Молотком колотить- резьбы сорвешь нафиг все. Аккуратно по бите пассатижиками или чем то таким постучал- и все войдет как надо, глано размер правильно подобрать. Там шестиграник кажется на 5, это примерно Torx t25-t30

Там на столько все разхерачено, что надо брать на много больше и забивать иначе если возьмешь меньше прокручивается, возьмешь больше без молотка не залезет.

я вот думаю не прорыв ли картерных газов?

Мне тоже говорили уже

я вот думаю не прорыв ли картерных газов?

Или проблемы с компрессией- давление из цилиндра дует в картер…

так я про это и говорю. ещё туда входит прогорание поршня и… забыл! ))))

а, ну значит я не понял:)

Или проблемы с компрессией- давление из цилиндра дует в картер…

ааа. ну и клапана, конечно же!

подождите. подождите. сепаратор понятно. так масло-то прёт и с открытой горловиной-вот в чём фишка. вы говорите, что улитка решение всех проблем. а что такое улитка? это та же открытая горловина. тема не раскрыта.

Эта доп. улитка не позволяет забиться сепаратору, как это происходит сейчас, но не помогает когда он уже забит.

не согласен. у меня сепаратор заведомо заглушен. а газы выводятся только через улитку.и ни разу не выбивало масло. как тут быть?

тогда не знаю — это темные гидравлические силы.

не могу подобраться к болтам на сепараторе.их там 3шт?правильно?не могу к ним подобраться чтобы снять и почистить.как прощзе это делать с ямы или сверху двигателя?

У тебя же двигатель BCA? Если да, то аналогично моему сверху на ощупь можно подобраться к этим трем болтам. Иначе надо снимать впускной коллектор с рампой и тогда всё видно как на ладони, но это долго. )

привет.снял уже))) с трудом но снял.пока кинул в воду с ФЭРРИ откисать(кончился растворитель и очиститель крарбюратора) завтра куплю и буду колдовать.Пока чищу и уже много срача вышло, пусть пока откиснет.посмотрим что получится

дак как его снять то?я не могу к болтпам добратся

У меня были такие же проблемы с маслом. первый раз довануло — поменял сепаратор, причем старый оказался клееный (лопнул, и его на силикон прилепили, забив этим же силиконом все что можно). Поездил на отлично после этого, поехал в другой город и на ночь оставил авто на улице. А там как раз мороз вдарил под -25. Утром завелся, и пока чистился — слышу шипение под капотом. Заглянул — масло течет. Побежал, заглушил, открыл капот. Через щуп, струей масло льется. Заливную крышку только повернул — от туда только “чпокк”, давление стравилось. Завел с открытой крышкой, не льется, но и крышку только прижмешь — давление набирается. Поработало так минуты 2-3, и слышу что масло булькает под крышкой (собирается в верхней части). заглушил, ушло. Делать нечего, завелся опять — повторилось. При этом сам двиг успел немного прогреться, а я, наоборот изрядно замерз. Ушел по делам, вернулся минут через 30, долез до сепаратора рукой — теплый (на улице -23, от двигателя уже нагрелся). Завел — давления нет, масло не течет. Иногда спешить не стоит, но если сепаратор старый, то лучше поменять — чистить смысла нет. Новый тоже замерзнет, но он хоть когда согреется, работать будет. + ставь улитку от гольфа или шкоды, с отводом газов в фильтр.

Герметик вместо резиновой прокладки

В конструкции ГБЦ и клапанной крышки некоторых авто вместо резиновой прокладки используется анаэробный герметик. Нашим автолюбителям технология известна по 16-клапанному двигателю, впервые установленном на ВАЗ 2112. В нем крышка клапанов представляет собой единую деталь с верхней постелью распредвалов. Благодаря своим физико-химическим свойствам, анаэробные составы стойко переносят высокие температурные нагрузки и вибрации. Но двигатели такой конструкции нуждаются и в периодическом переуплотнении верхней постели распределительных валов. Чтобы надолго устранить течь в системе смазки, учитывайте следующее:

нельзя наносить вместо анаэробного состава специальные герметики на силиконовой основе; зона нанесения состава строго ограничена;
соблюдайте последовательность и момент затяжки болтов

Это важно и для герметичности соединения, и для соблюдения геометрии постели распределительных валов;

тщательно обезжирьте поверхность и очистите остатки старого герметика. Для этих целей отлично подойдет скотч-брайт, смоченный в 647 растворителе;
если температура привалочных плоскостей ниже 5°С, перед нанесением некоторых герметиков рекомендуется применение состава для предварительной активации поверхности и увеличении адгезии;
скорость полимеризации зависит от зазора между привалочными плоскостями и может длиться от 1 до 24 часов. Поскольку вы не сможете проверить зазор между постелью и ГБЦ, не заводите автомобиль после установки крышки как минимум 12-16 часов.

Признаки и причины течи

Чтобы бороться с проблемой, необходимо знать о ее причинах и признаках. По каким же признакам определить, что течет масло из двигателя? Протечка моторной жидкости иногда вызывается проскальзывание сцепления. Если моторная жидкость попадает на впускной коллектор или выхлопную трубу, то вы почувствуете при этом неприятные запахи или увидите синий дым, который идет из-под капота.

Масляные пятна в результате протечки жидкости из двигателя

После ночи обратите внимание на место, где стояло ваше транспортное средство. Масляные пятна под мотором могут свидетельствовать о том, что из него вытекло масло и нужно решать проблему

Главный признак — это характер масляного пятна. Оно будет либо желтым либо темным, а по виду это будет скользкое и жирное пятно.

Кроме того, еще одним признаком того, что течет жидкость из двигателя, является ее недостаточный уровень. Если масло полностью выдавило на ходу или оно ушло из мотора на стоянке, то, разумеется, уровень будет самым низким. Поэтому водителям рекомендуют перед каждой эксплуатацией транспорта проверять уровень жидкости двигателя. Кроме того, об этой проблеме может заявить панель приборов. Если уровень масла недостаточный и оно частично вытекло, вы увидите характерный значок недостатка жидкости в моторе на приборной панели.

Что касается причин, то они рассмотрены ниже:

Произошла поломка управляющей системы впускного коллектора.
Не герметичность датчика уровня моторной жидкости — если утечка наблюдается в районе датчика.
Не герметичность фильтрующего элемента — если жидкость течет в района масляного фильтра.
Протечка сальников мотора.
В систему залито не то ММ. Иногда автовладельцы не учитывают рекомендации авто-производителя касательно выбора расходного материала. Разумеется, игнорировать это не стоит

Жидкость следует заливать только ту, что указана производителем, поскольку это очень важно. на работоспособность расходного материала влияет пакет присадок, химический состав, свойства вязкости

Элементы, содержащиеся не в том масле, которое нужно, могут разъедать резиновые компоненты системы впрыска, что может привести к тому, что ММ полностью вытекло из машины.
Перелив жидкости. Если вы налили слишком много расходного материала в двигатель, то это может послужить причиной увеличения рабочего давления ММ. В результате повышенного давления увеличится уровень нагрузки и на уплотнительные элементы вместе с сальниками. Соответственно, это может стать причиной разрушения конструкции.
Транспорт долго не использовался. Если в течении двадцати дней мотор вашего авто не будет нагреваться, то жидкость может стечь в поддон картера, а все уплотнительные элементы заодно с сальниками начнут рассыхаться из-за простоя.
Недостаточный уровень вентиляции картера. Каждому автомобилисту известно, что выхлопные газы поступают в картер через поршни. Поршневые отверстия будут пропускать больше газов, если двигатель уже достаточно старый. Когда эти газы собираются в картере, создается чрезмерное давление в системе. Снижать это давление должна система вентиляции, но если ее каналы забиты, то ни о каким снижении давления и речь быть не может. Соответственно, давление будет выдавливать расходный материал.
Пробита прокладка ГБЦ. Этот уплотнительный элемент может быть поврежден в любом месте, что спровоцирует выход жидкости наружу. Однако, если прокладка пробита, то это не означает, что жидкость будет выходить именно наружу. Она может вытекать и в систему охлаждения, если перебита часть, находящаяся между цилиндрами и охладительной системой. В этом случае все можно понять по цвету антифриза — он будет более мутным. Кроме того, машина будет терять мощность, охлаждающая жидкость будет постоянно пениться, а двигатель регулярно перегреваться.

Рекомендуем: Ошиповка зимних шин и дошиповка: как справиться и сколько стоит?

Реагируем сразу, как заметили

Если потери происходят через прокладку блока цилиндров, то затягивать с ремонтом нельзя. Причин такого состояния может быть несколько. Или же неправильно, слабо были затянуты силовые болты при ремонте или сборке мотора. Или же «повело» от перегрева. Неисправность хорошо заметна – это потеки по бокам двигателя ниже головки.

Любая из причин приводит к разгерметизации стыка – прокладка больше не уплотняет масляные каналы. Происходит течь масла из двигателя, и это аварийная ситуация. Наиболее подвержены изменению геометрии головки двигателей, изготовленных из алюминия. Их нужно снимать и шлифовать, возвращая нижней части головки горизонтальность, чтобы она вписывалась в плоскость.

Потеря смазки – в этом случае не самое неприятное. В картер может начать попадать охлаждающая жидкость: вода, антифриз, тосол. И любой из этих вариантов одинаково плох. Обводненная смазка может спровоцировать «клин» мотора, что приведет к гидравлическому удару. Тут уж, скорее всего, придется менять весь двигатель целиком, ремонтом не обойтись.
Если головка не меняла геометрию, а дело в неравномерной затяжке болтов, то их следует затянуть с применением динамометрического ключа, выставив его на нужно усилие. При этом необходимо соблюдать схему затяжки, затягивая болты в определенной последовательности, о которой знает любой опытный механик-моторист. В любом случае, необходимо менять прокладку.

Таким образом, места потерь масла, которых можно избежать, так называемые утечки, обычно происходят:

через сальники;
через трещину в картере;
через прокладку масляного насоса;
через прокладки маслоотражающих колпачков;
через прокладку головки блока цилиндров.

Для подержанного автомобиля замена двигателя нередко превышает рыночную стоимость всей машины, находящейся на ходу. Поэтому затягивать с ремонтом не следует.

Герметик вместо резиновой прокладки

нельзя наносить вместо анаэробного состава специальные герметики на силиконовой основе;
зона нанесения состава строго ограничена;
соблюдайте последовательность и момент затяжки болтов

Это важно и для герметичности соединения, и для соблюдения геометрии постели распределительных валов;

тщательно обезжирьте поверхность и очистите остатки старого герметика. Для этих целей отлично подойдет скотч-брайт, смоченный в 647 растворителе;
если температура привалочных плоскостей ниже 5°С, перед нанесением некоторых герметиков рекомендуется применение состава для предварительной активации поверхности и увеличении адгезии;
скорость полимеризации зависит от зазора между привалочными плоскостями и может длиться от 1 до 24 часов. Поскольку вы не сможете проверить зазор между постелью и ГБЦ, не заводите автомобиль после установки крышки как минимум 12-16 часов.

Замена прокладки клапанной крышки ВАЗ 2108-15

Устранение течи масла с КК на 8-клапанном инжекторном двигателе ВАЗ – дело несложное, но прежде чем приступить к работе, необходимо:

запастись новой прокладкой, маслостойким герметиком;
приготовить необходимый инструмент.

Меняем прокладку так:

выключаем зажигание, открываем капот;
ключиком на 10 отворачиваем два болта крепления кронштейна троса газа;
от привода дроссельной заслонки отсоединяем трос, отводим его сторону, чтобы он не мешался;
ослабляем хомуты патрубков вентиляция картера, отсоединяем два шланга, они расположены по разные стороны от крышки маслозаливной горловины;
торцевым ключом 10 мм или воротком с головкой откручиваем две гайки, держащие КК, снимаем две металлические шайбы с резиновыми уплотнителями;
снимаем крышку, подцепляем плоской отверткой старую прокладку, извлекаем ее;
новую прокладку заправляем в пазы клапанной крышки;

некоторые прокладки не слишком качественные, поэтому не будет лишним промазать стыки на закруглениях КК маслостойкий герметиком (например, Abro);
также следует поменять резиновые уплотнители под гайками крышки клапанов, из-под них тоже может течь масло;
затем производим сборку – устанавливаем все детали на свои места.

Еще достаточно часто на переднеприводных 8-клапанных моторах ВАЗ масло подтекает из-под крышки маслозаливной горловины. Проблема не устраняется даже заменой детали – запчасти ВАЗ не отличаются высоким качеством.

Есть еще способы решения вопроса:

подогнуть усики, чтобы маслозаливная крышка плотнее прижалась к КК;
вырезать и установить дополнительную прокладку из маслостойкой резины или паронита.

На некоторых двигателях ВАЗ масло все равно продолжает подтекать – этот дефект является характерным для этих движков.

По какой причине может возникнуть протечка масла в моторе?

Для устранения возникшей неполадки, важно определить, по какой причине поломка произошла. Это позволит сэкономить время и средства, необходимые для ремонта

Из вероятных причин можно выделить:

Деформация прокладок и сальников. В моторе их немало и привести к протечке может любой элемент. Часто возникает течь масла из под блока цилиндров или в районе ГРМ.
Нарушение в районе вентиляционной системы картера. Газы, как результат работы механизмов, часто прорываются в картер и создают чрезмерное давление на моторное масло. В итоге, масло выдавливается через те же сальники и прокладки.
Использования некачественной смазки. Покупка фальсификата может привести к тому, что ДВС начнет перегреваться и опять же приведет к потере уплотнителями качественных характеристик.
Повреждение поддона картера. Данная причина самая простая и банальная, но и наиболее распространенная. Когда под днище автомобиля попадают разные предметы, способные навредить автомобилю, избежать протечки будет сложно. Чтобы не попасть в неприятную ситуацию, многие автомобилисты размещают на машине дополнительную защиту.

Перечисленные причины считаются наиболее часто встречающимися, хотя и другие неисправности тоже могут возникнуть.

Что делать, если двигатель покрылся устойчивой масляной пленкой?

Жирные следы сверху на моторе Audi портят внешний вид, поскольку к ним прилипает песок и пыль. Сильной утечки при этом не произойдет, но отмыть поверхность будет трудно, поэтому медлить не стоит. Помойте двигатель спреем и вытрите ветошью. Далее нужно найти причину выделения масляных паров. Одна из них — маслозаливная пробка. Под ней расположена плоская мягкая шайба, задерживающая выход паров. Когда она теряет герметичность, разогретые пары выходят наружу и покрывают верхнюю часть мотора желтым жирным налетом. Маслозаливная пробка Audi продается в сборе или можно купить только резиновый плоский диск.

Нужно прочистить вентиляционные каналы для удаления отработанных газов. Если они забиты, картерные газы в ДВС Ауди создают избыточное давление и пары масла выдавливаются на поверхность. Треснутая резинка под клапанной крышкой тоже создает такой эффект. Сухая снаружи силовая установка Audi имеет приятный вид и служит залогом герметичности и исправной работы.

Подводим итоги

Можно долго говорить о том, как именно производится диагностика и ремонт автомобиля. Но лучше не ждать ни секунды, если вы заметили реально опасные симптомы с вашим транспортом. Лучшим решением в данном случае будет выполнить качественный осмотр самостоятельно прямо на месте, где вы первый раз заметили неприятный момент. Если вы не нашли течи, следует сразу же отправиться к специалистам. При отсутствии уверенности в безопасности той или иной проблемы вам лучше воспользоваться помощью специалистов настолько быстро, насколько это вообще возможно.

Также не стоит экспериментировать в данной ситуации. Нужно точно определить, откуда сочится масло, чтобы его просто удалить. Также стоит предупредить возможные проблемы главных агрегатов. Для этого нужно проверять уровень масла в них постоянно, использовать самые разные инструменты для получения информации о том, что же именно не так в вашем авто. Это поможет без особых сложностей исправить ситуацию и отремонтировать неполадку. А вот ездить долго на машине, из-под которой течет масло, не стоит. Лучше сразу отправиться на СТО. А у вас были ситуации, когда из-под автомобиля текли технические жидкости?
