Подключение фаркопа: схема и распиновка розетки прицепа

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

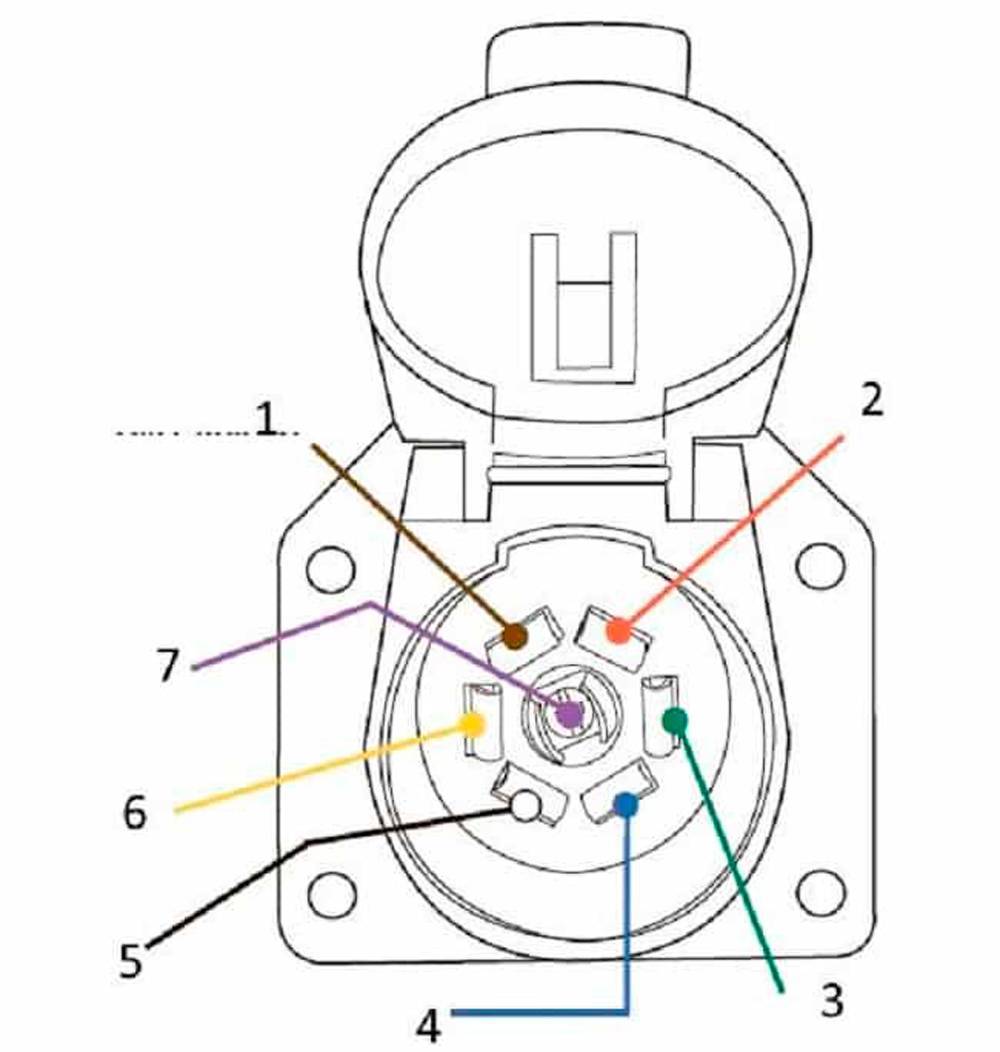

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Розетка фаркопаВилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контактаКодЦвет провода по ГОСТ 9200-76Цвет некоторых прицепов (Украина)Назначение
1LЖелтыйЗеленыйПоворотник левый
254GСинийКрасно-белыйПротивотуманные огни
331БелыйЧерныйМинус (заземление)
4RЗеленыйЖелтыйПоворотник правый
558RКоричневыйРозово-красныйПравый габарит
654КрасныйБело-голубойСтоп-сигналы
758LЧерныйЧерно-голубойЛевый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопаВилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контактаЦвет проводаНазначение
1ЖелтыйПоворотник левый и аварийка
2СинийПротивотуманки
3БелыйЗаземление (минус) для клемм 1-8
4ЗеленыйПоворотник правый
5КоричневыйГабарит правый
6КрасныйСтоп-сигнал
7ЧерныйГабарит левый
8РозовыйЗадний ход
9ОранжевыйПитание 12 В (35А) напрямую от аккумулятора
10СерыйПитание 12В (35А) при включенном зажигании
11Черно-белыйЗаземление для № 10
12Бело-синийЗапасное гнездо (резерв)
13Красно-белыйЗаземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

Различают такие виды разъемов:

  1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
  2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
  3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм  и 1 провод — 2  мм.

Схема распиновки 7-контактного фаркоп-разъема:

  • «L» — провод, который идет к левому поворотнику;
  • «54G» — направлен к задней противотуманке;
  • «31» — провод-«минус» (2,5 мм);
  • «R» — к правому повороту;
  • «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
  • «54» — стоп-сигналы;
  • «58L» — направление на левую «габаритку».

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

  1. Желтый — левый поворотник и аварийное включение сигнализации.
  2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
  3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
  4. Зеленый — правый поворот-сигнал.
  5. Коричневый — правый габаритный фонарь  и освещение номерного знака.
  6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
  7. Черный — левый габаритный огонь, частичное номерное освещение.
  8. Розовый — фара заднего хода.
  9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
  10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
  11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
  12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
  13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Важно подготовить все необходимые инструменты и материалы для работы перед тем, как приступить к раскручиванию или закручиванию каких-либо болтов, шурупов, других крепежных деталей на автомобиле, автофаркопе либо прицепном автоустройстве. Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

  • собственно розетка для фаркопа;
  • демонтажные приспособления (для снятия бампера, как вариант — для подрезки заднего бампера, если они будут необходимы);
  • изолента, термоусадка;
  • крепежные элементы, в том числе крепежная пластина;
  • отвертки и гаечные ключи (набор разных размеров гаечных ключей);
  • паяльник;
  • провода (при отсутствии их в комплекте рекомендуется выбрать медные провода указанной толщины);
  • клеммы соединительные для контактных концов проводов (могут продаваться вместе с фаркопом, в противном случае легко купить самостоятельно на рынке, базаре или в строительном гипермаркете);
  • схема подключения розетки фаркопа (желательно на бумажном носителе).

Для тех автовладельцев, которые решили устанавливать ТСУ и осуществить монтаж розетки своими руками, следует учесть такое правило: толщина каждой из жил в многожильном проводе должна быть не менее 1,5 мм.

Автомобили до 2000 годов выпуска имеют аналоговые схемы управления задними сигналами. Водителю бывает трудно определить место подключения проводов, часто это делается наугад. В автомобилях с цифровым управлением электропитанием такой метод опасен для электрооборудования.

Подключить розетку фаркопа можно и самому, но если вы не уверены в своих силах, то безопаснее будет обратиться к специалистам. Перед подключением нужно обязательно проверить места соединения проводов, убедиться в отсутствии переломов, трущихся элементов, короткого замыкания. Схема распиновки поможет провести работу правильно, чтобы все огни и сигналы работали корректно.

Особенности соединения розетки

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.

  1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

  1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

  1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

  1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

  1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

  1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
  2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
  3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
  4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
  5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Распиновка розеток фаркопа 13 пин

В большинстве иностранных автомобилей устанавливается розетка на 13 пин. Она расширяет возможности по обеспечению прицепа электропитанием. Касается это не только оптики, но и других систем, например, так называемых домов на колесах.

Номера контактов и их традиционная расцветка:

Номера и цвета контактов

  1. Желтый. Сигнал левого поворотника.
  2. Синий. Противотуманки.
  3. Белый. Контакт вывода на массу для №№ 1-8 электроцепей.
  4. Зеленый. Сигнал правого поворотника.
  5. Коричневый. Подсветка номера справа, а также сигнал правого габарита.
  6. Красный. Оптика стоп-сигналов.
  7. Черный. Подсветка номера слева, а также сигнал левого габарита.
  8. Оранжевый. Включение сигнала и подсветки заднего хода.
  9. Красно-коричневый. Отвечает за питание 12 В от аккумуляторной батареи при выключенном зажигании.
  10. Сине-коричневый. Питание напряжения 12 В при включенном зажигании.
  11. Сине-белый. Контакт массы цепи № 10.
  12. Резерв.
  13. Бело-зеленый. Контакты массы цепи № 9.

Нередко возникает ситуация, при которой к иномарке с разъемом на 13 пин нужно присоединить старый прицеп со штекером на 7 пин. Проблема решается при помощи соответствующего переходника, который обеспечивает надежный контакт. Это гораздо проще и намного дешевле, чем замена разъема на прицепе.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

Рекомендуем: Присадка в трансмиссионное масло Liqui Moly Getriebeoil-Additiv

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

  1. Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
  2. Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

  • Жёлтый – (L) левый поворот;
  • Зелёный – (R) правый поворот;
  • Контакт плюс — (54G) задний противотуманный фонарь;
  • Серый – (31) контакт минус, масса;
  • Коричневый – (58R) правый габарит, подсветка номера;
  • Красный – (54) стоп-сигналы;
  • Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Синий – задний противотуманный фонарь;
  • Белый – контакт-минус с 1 по 8;
  • Коричневый – правый габарит;
  • Красный – сигнал-стоп;
  • Чёрный – левый габарит;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс (постоянный);
  • Серый – контакт-плюс при зажигании;
  • Чёрно-белый – сигнал-минус для 10 контакта;
  • Бело-синий – контакт (резерв);
  • Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

  • Жёлтый – левый поворот;
  • Зелёный – правый поворот;
  • Голубой – задние противотуманные фары;
  • Белый – контакт-минус;
  • Чёрный – левый габарит;
  • Коричневый – правый габарит;
  • Красный – фонари стоп-сигналов;
  • Розовый – фонарь заднего хода;
  • Оранжевый – контакт-плюс;
  • Серый – тормозные колодки;
  • Чёрно-белый – пружинные тормоза;
  • Бело-голубой – сигнал подъёмного моста;
  • Бело-красный – контакт (общий);
  • Бело-зелёный – Can-H;
  • Бело-коричневый – Can-L.

Особенности схемотехнического подключения разъема фаркопа в современных автомобилях

В автомобилях до 2000 годов выпуска применялись аналоговые схемы управления задними световыми приборами. Наибольшую трудность при подключении вызывает правильное определение места включения соответствующего проводника.

Эту работу многие автолюбители производили методом «тыка», последовательно подключая контакты разъема прицепа к индикаторной лампе. С появлением цифровых схем управления световыми приборами и другим электрооборудования автомобиля такой метод стал опасен.

Видео — подключение проводки фаркопа на Nissan Note:

Цифровое управление электрооборудованием предполагает, что к световым приборам не идут непосредственно от рулевой «стрекозы», «лягушки», реле и других переключателей толстые проводники на задние габариты, стопы и другие световые приборы. Туда поступают напряжение питания и цифровые сигналы управления.

Простое подключение к проводникам задних фонарей типа «скрутка» здесь неуместно. Даже, если подключиться непосредственно к световым приборам задних фар, которые сейчас в большинстве светодиодные, не факт, что электроника не выдаст сообщение об ошибке и отключит эти световые приборы вообще, так как будет превышен потребляемый ток.

В связи с этим для подключения электроники фаркопа в современных автомобилях используются блоки согласования.

Они комплектуются набором необходимых проводников, схемой подключения. Описание блоков согласования должно содержать список автомобилей, с которыми совместим блок.

В интернете есть схемы самодельных устройств. Если есть желание поэкспериментировать, можно приобрести недорогой радиолюбительский набор:

Схема подключения таких блоков изображена в обобщенном виде. Конкретную трассировку проводов приходится определять самостоятельно.

Видео — схема подключения UniKIT 2 для фаркопа Baltex:

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Штатный способ

Самый простой метод, при котором не требуется вмешательства в электросхему. Нужно купить набор переходников, которые ставятся на заводские разъемы задних фонарей. Они снабжены выводами на ТСУ.

Такие наборы можно подобрать для подключения розетки фаркопа к автомобилю ВАЗ большинства выпускающихся сегодня моделей: «Ларгус», «Гранта», «Веста», «Калина», «Шевроле Нива».

Универсальный метод

Иногда соединительный разъем не предусмотрен конструкцией. Установить его под силу каждому автовладельцу. Главное, чтобы бортовой компьютер был. В противном случае придется использовать специальные клипсы или паяльник для прямого подключения в электросистему автомобиля.

Прямое подключение при наличии бортового компьютера невозможно. Оно вызовет увеличение нагрузки на мозг транспортного средства. И бортовой компьютер не только выдаст ошибку подключения, но и благополучно отойдет от дел.

Решить проблему поможет блок согласования. Его располагают между шиной управления и электрическими проводами прицепа. Принцип его работы заслуживает отдельной статьи. При следовании руководству распайки бортовой компьютер не увидит лишнего потребителя.

Теперь, когда мы изучили теорию, рассмотрим подробно распиновку каждого типа розетки от А до Я.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

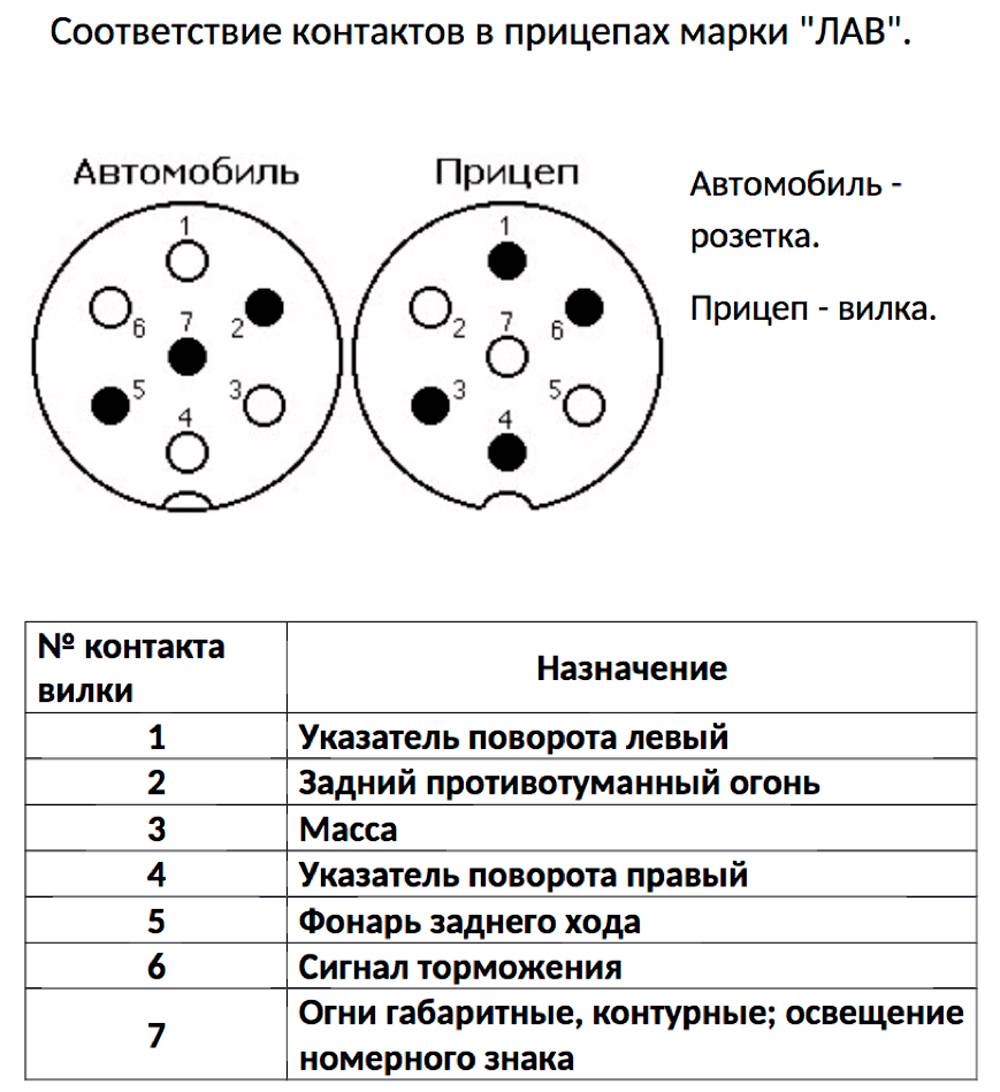

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 — левый поворот;
  • 2 — противотуманный фонарь;
  • 3 — «масса»;
  • 4 — сигнал правого поворота;
  • 5 — фонарь заднего хода;
  • 6 — стоп-сигнал;
  • 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

Виды разъемов

ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.

После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.

Сегодня в эксплуатации можно встретить соединения таких разновидностей:

  • семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
  • 7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
  • семиконтактный (7-пиновый) американского образца – с плоскими штырями;
  • 13-контактный с разделением плюсовой и минусовой шин;
  • 15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).

Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

Распиновка 7 контактной розетки прицепа Евро и РФ

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Схема распиновка 13 контактной розетки

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.


Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пинаОкраскаФункция
1ЖелтаяПоворотник левого борта
2ЗеленаяПоворотник правого борта
3ГолубаяПТФ
4БелаяЗемля
5ЧернаяГабаритные огни с левой стороны
6КоричневаяГабаритные огни с правой стороны
7КраснаяУправление стоп-сигналами
8РозоваяСигнал заднего хода
9Оранжевая+24 V
10СераяПередача аварийного сигнала от датчиков, установленных на тормозные колодки
11Бело-чернаяСигнал с датчиков давления пружинных тормозов
12Бело-голубаяУправление механизмом подъема моста
13Бело-краснаяобмен информационными сигналами
14Бело-зеленаяCAN-H
15Бело-коричневаяCAN-L

Виды разъемов

Прежде, чем научить проводить подключение, необходимо определиться с выбором необходимой розетки. На рынке присутствуют 3 вида многоконтактных, или по-научному пиновых, розеток. Число контактов равно 7, 13 или 15. Наиболее распространены 7-пиновые модели. Каждый из них имеет четкое предназначение согласно следующей таблице:

В более сложных конструкциях с датчиками блокировки колес и электроприводами тормозов. 15-контактная розетка применяется на грузовых автомобилях.

  • указатель поворотов левый;
  • указатель поворотов правый;
  • противотуманный свет задний;
  • Масса для контактов 1-3 и 5-12;
  • габаритные огни левые;
  • габаритные огни правые;
  • лампы стоп сигнал;
  • Лампы заднего хода;
  • Питание 24в;
  • (inertia-brake for Reverse lock release);
  • (Starting-traction control system);
  • (Axle lifteng device);
  • (Comon return suply);
  • шина CAN;
  • шина CAN.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
