Провалилось сцепление: причины и ремонт

Как добраться до нужного узла?

Теперь о том, как заменить сцепление правильно. Если хотите добраться до этого узла, вам придется снять коробку передач и несколько деталей дополнительно. Для этого вам обязательно нужен домкрат, смотровая яма либо эстакада. При необходимости можно изготовить и самодельную эстакаду. Без таких приспособлений не обойтись, поскольку для того, чтобы заменить сцепление на ВАЗ, вам придется пролежать почти сутки под своей машиной.

Когда вы сможете нормально работать под машиной, вам придется демонтировать КПП по частям. Это выглядит так:

1. Отсоедините узел стартера — отключите все контакты, потом открутите три винтовых крепления и снимите устройство.
2. Далее следует заняться приводом смены передач. Ослабьте хомут, и вытащите устройство.
3. Отключите трос от спидометра и провода заднего хода.
4. Дальше вы увидите растяжки к рычагам подвески. Необходимо ослабить их крепления, а потом отвести их в разные стороны.
5. Снимите шаровые опоры с поворотных рычагов.
6. Вытащите наконечник ШРУС и сразу заткните его какой-нибудь заглушкой, иначе польется масло.
7. Демонтируется нижняя часть защиты картера сцепления, там всего 3 болта.
8. Чтобы двигатель и КПП не упали, под них делают опоры.
9. Дальше откручивайте оставшиеся опоры, после чего можно аккуратно вытащить узел КПП.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, при том, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Упало сцепление: почему проваливается педаль сцепления

Начнем с того, что подобная неисправность, когда пропало сцепление, может произойти совершенно неожиданно

Чтобы точно выявить неполадку, важно знать, почему проваливается сцепление и что делать в такой ситуации

В двух словах, сцепление необходимо для «отсоединения» мотора от коробки, чтобы получить возможность включать и выключать передачи, а также позволить машине работать на ХХ.

Прежде всего, западание педали сцепления обычно происходит по следующим причинам:

• Возникли неисправности возвратной пружины. Указанная возвратная пружина сцепления создает сопротивление, которое выталкивает педаль обратно после того, как водитель перестает на нее нажимать. Если просто, убрав ногу со сцепления, педаль должна самостоятельно возвращаться в исходное положение. Если же пружина лопнула, сместилась или предельно изношена, тогда педаль сцепления может не возвращаться или западать. Для устранения неполадки нужно разбирать возвратный механизм и менять пружину;

Следующей проблемой в списке является выход из строя вилки включения сцепления. Как правило, указанную вилку нужно менять, так как она активно изнашивается и затем повреждается в процессе эксплуатации;

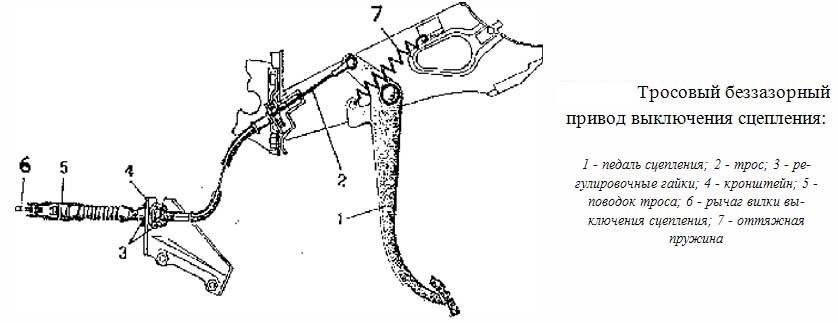

Оборвался тросик сцепления (лопнул/порвался трос сцепления), произошел разрыв крепления наконечника троса сцепления. В данном случае тросик сцепления нужно менять;

Обратите внимание, что если провал сцепления возникает по причине проблем с главным цилиндром, работоспособность педали сцепления можно частично восстановить путем резкого нажатия на нее. Такой способ подходит в качестве временного решения, чтобы добраться до места ремонта

Однако ездить долго подобным образом не рекомендуется, так как в результате можно получить другие поломки. По этой причине владелец машины с МКПП должен знать, как ездить без сцепления, как включить передачу (скорость) без сцепления и т.д. Подобные навыки позволяют комбинировать доступные способы, что дает возможность минимизировать риски появления дополнительных неисправностей при езде с неисправным сцеплением.

Что делать, если нет сцепления?

Если вдруг данная неполадка настигла водителя прямо на дороге, тогда не стоит впадать в панику. Можно включить нужную передачу на заглушенном моторе, затем завести двигатель и начать движение. Остальные передачи можно включать без сцепления – когда обороты коленчатого вала и первичного вала будут одинаковы, передача включиться. Но без опыта это может быть трудно. Особенно трудно будет включаться задняя передача, так как на ней нет синхронизаторов.

Если пропало сцепление, что делать? Лучше и безопаснее вызвать эвакуатор и доехать до места ремонта. Так будет безопасней и для водителя, и для КПП автомобиля, ремонт которой может быть очень дорогим.

Главный цилиндр сцепления — устройство, ремонт и замена

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник. Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее. Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали

При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока. Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно это касается манжетов

Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

• при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
• промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
• перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Работы, производимые при замене

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

• открутив бачок, шприцем следует откачать гидравлическую жидкость;
• отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

• отсоединить все шланги, и заглушить те из которых течет жидкость;
• открутить гайки, крепящие цилиндр к кузову автомобиля;

• поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
• прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

• подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
• емкость для слива гидравлической жидкости;
• соответствующий ключ для клапана;
• сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха. Также рекомендуем к просмотру видео по теме:

Метки: главный цилиндр сцепления, не работает сцепление, проваливается педаль сцепления, прокачка сцепления

Неожиданные поломки в пути

Все вы знаете, что дорога является для водителя реальным испытанием. А если в придачу ко всему этому случается какая-либо поломка автомобиля, то человек испытывает еще больший стресс. В этой статье хотелось бы поговорить про сцепление автомобиля, которое может не выдержать поездок в городском цикле. Порой случается, что проваливается педаль. Конечно, можно начать беспокоиться. Но нужно выяснить настоящие причины этого поведения, после чего сделать вывод, что эта поломка не является очень серьезной, в пути ее можно исправить, добраться до ближайшего сервиса или же до своего дома. Если вдруг запала педаль сцепления, не стоит отчаиваться, решить эту проблему не сложно.

По каким причинам сцепление выходит из строя раньше времени

Срок работы данного агрегата составляет примерно 150 -300 тысяч км, что достаточно много. Также жизнедеятельность зависит от самого автомобиля и его эксплуатации. Какие факторы приводят к его сокращению? И так:

1. Опасный стиль вождения: водитель бросает педаль, резко нажимает ее, что приводит к более быстрому износу накладки.
2. ТС передвигается постоянно под нагрузкой. Это зачастую относится к коммерческому транспорту
3. Если Вы буксируете другую машину, чья масса гораздо выше массы вашей машины, сцепление может сгореть. Если ощущается гарь, стоит тут же прекратить движение.
4. Не стоит удерживать педаль на половину нажатой. Только в случае необходимости.

Возможные дефекты

Но стоит также отметить, что при диагностике или ремонте трансмиссии автомобиля выявляется очень много деформированных и поврежденных элементов. Теперь стоит подумать над тем, какие именно из них могут послужить причиной того, что происходит проваливание педали сцепления. А может выйти из строя буквально всё. Демпферные и диафрагменные пружины, корзина сцепления, ведомый диск, даже маховик. Порой начинает заедать вилка сцепления. Происходит это зачастую из-за того, что изнашиваются бронзовые втулки. Если же просто скрипит педаль сцепления, то переживать и вовсе не стоит, достаточно смазать пружину. Бывали случаи, когда выжимной подшипник выходил из строя. Он попросту разламывается на несколько мелких частей и высыпается внутрь картера. Из-за этого педаль сцепления становится мягкой, ведущие и ведомые диски не размыкаются. Это заставляет, конечно же, паниковать.

Объявления на НН.РУ — Авто

Удлинить Камаз под кузов 7,5м Удлинение Маз Зубренок, Маз под кузов 9 м Переоборудование шасси удлиненного грузового автомобиля.

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Специализированное производственное предприятие по переоборудованию грузовых автомобилей приглашает Вас: 1.Удлинить раму, переудлинить.

Коробки отбора мощности Камаз, Маз, Урал, Краз, Газ, Зил Отправка в день оплаты. Отправка транспортными компаниями. Работаем как с. Цена: 18 500 руб.

У Дзержинского «Кристалла», прославившегося два месяца назад мощными взрывами на складе опасных веществ, снова проблемы.

Уже две с лишним недели погода в Нижнем Новгороде и области приносит одни огорчения. Вот ещё одно: этим вечером, по данным синоптиков.

Пока в России всячески пытаются бороться с курением — и запретами, и ужасающими картинками на пачках сигарет, и пропагандой ЗОЖ.

Поменял сцепление: не включаются передачи после замены

Владельцы автомобилей с механической коробкой не редко сталкиваются с проблемой переключения  передач, а именно после запуска ДВС одна или несколько передач могут не включаться либо включаются, но с большим усилием. Так же во время включения скоростей могут появляться посторонние шумы, вибрации и т.д.

Проблема может возникнуть внезапно или прогрессировать постепенно. Трудности при переключении скоростей могут возникнуть как  на «холодной», так и на «прогретой» КПП. При этом скорости на заглушенном двигателе будут включаться без особых усилий.

Далее мы рассмотрим, почему возникают подобные неисправности и сбои, по какой причине передачи не включаются на заведенном двигателе, после замены сцепления плохо включается первая передача и т.д.

Владелец поставил новое сцепление: передачи не включаются

Итак, проблема переключения передач может возникнуть при серьезных  неисправностях, таких как: выход из строя синхронизаторов, износ или поломка шестерней, заклинивание узлов и механизмов коробки при выборе передачи. В этом случае для выявления поломок необходим демонтаж коробки с последующей «дефектовкой» или заменой поврежденных узлов.

Если поломка связана с неисправностью сцепления, проводят замену вышедших из строя элементов, либо меняют сцепление на новое. При этом даже после замены возможны неполадки.

Проблема переключения скоростей после замены сцепления в полном и неполном комплекте

Водители часто сталкиваются с такой проблемой, когда автолюбитель поставил новое сцепление, передачи не включаются. Причин этому может быть несколько. Разберем каждую более подробно.

Прежде всего, выжимной подшипник. Диск сцепления поменяли, а передачи все равно не включаются либо включаются не до конца. Одной из причин может быть вышедший из строя прижимной (выжимной) подшипник сцепления.

Расположен данный элемент на оси вращения. Благодаря вилке сцепления происходит передвижение подшипника вместе с муфтой выключения. Подшипник  выводит диск сцепления из зацепления с корзиной (происходит включение, выключение сцепления). Подшипники бывают двух видов:

• роликовый подшипник (работает за счет жесткой связи между тягами);
• гидравлический подшипник (создает усилие при помощи гидросистемы);

Симптомы неисправности:

Во время выжима педали сцепления  на автомобиле с включенным двигателем появляется  характерный стук или шум. Если подшипник сильно изношен, его может заклинить и он перестанет выполнять свои функции передаточного устройства между приводом и сцеплением.

Корзина сцепления. Корзина, посредством которой происходит соединение и разъединение маховика и диска один из основных узлов в конструкции сцепления.

Корзина состоит из: нажимного диска, диафрагменной пружины и кожуха. Корзина сцепления изнашивается не так быстро, как диск сцепления

Если, поменяв диск сцепления, проблема с переключением передач осталась, необходимо обратить внимание на корзину

Зачастую неисправность корзины связана с износом лепестков (деформация, перегрев и др.). Корзина перестает выполнять свои функции с нагревом, как следствие, отвод прижимного диска осуществляется не полностью. Проблему решают путем замены корзины. Если не устранить проблему вовремя, тогда через время могут повредиться выжимной подшипник и диск сцепления.

• Диск сцепления после замены оказался немного толще или имеется брак в корзине сцепления (некоторые лепестки могут находиться немного ниже остальных).
• Регулировка кулисы. Кулису можно отрегулировать как на станции технического обслуживания, так и самостоятельно. Существует два способа регулировки:  регулировка по задней передаче, регулировка по первой передаче (отсутствует возможность включения задней передачи).
• Износ маховика (маховик связан со сцеплением, и является его опорой). Сфера маховика, соприкасаясь  с диском сцепления, подвергается большим нагрузкам. Как следствие,  имеет место затрудненное переключение скоростей, пробуксовка и т. д.

Если задняя плоскость маховика повреждена, она перешлифовывается на станке с соблюдением всех стандартов. В случаях, когда изношен венец маховика, тогда его меняют.

Что в итоге

Как видно, если возникла такая проблема, когда владелец заменил сцепление, не включаются передачи, необходимо определить причину. Прежде всего, не стоит сразу торопиться менять сцепление еще раз.

Дело в том, что причин, по которым передачи не включаются или включаются не полностью, достаточно много. В любом случае, для выявления неисправностей сначала необходимо провести полную диагностику КПП. В рамках проверок нужно отдельно учитывать, какие элементы сцепления менялись, выполнялись ли настройки, регулировки кулисы и т.д.

Провалилась педаль сцепления: что делать в такой ситуации?

Всем известно, что связана жизнь автолюбителя с постоянным напряжением. Кроме динамики дорожного движения, не дающей водителю расслабиться в принципе, еще существуют и неприятные ситуации, которые связаны с неожиданным выходом автомобиля (к примеру Ниссан Террано 2014 ) из строя. Именно вдали от дома, именно в потоке, именно во время движения.

Относятся к таким неприятностям стандартные: пропало сцепление, и отказали тормоза. На форумах автомобилистов практически всех моделей и марок самым частым вопросом является такой, — провалилась педаль сцепления, что делать…

Существует, безусловно, множество причин для отказа сцепления. Стоит постараться рассмотреть некоторый перечень причин, который приводит к тому, что не возвращается педаль сцепления.

Причины провала педали сцепления в автомобиле

Стоит рассмотреть причины и способы избавления от них в стационарных условиях. То ли самостоятельный ремонт сцепления в гараже, то ли на станции технического обслуживания. Такие операции как ремонт или замена ГЦС либо РЦС – это вполне допустимые мероприятия в гаражных условиях, при наличии ремонтного комплекта для рабочего или главного цилиндра сцепления.

По каким причинам не возвращается педаль сцепления («проваливается» педаль сцепления).

— Разрыв тросика сцепления в месте, где заделан наконечник. Данную неисправность вряд ли получится устранить на месте, хотя некоторые деятели советуют с собой возить запасной тросик для замены неисправного. Но ведь проблематично постоянно с собой возить каждую деталь и запчасть;

— Лопнула либо слетела возвратная пружина. Если слетела пружина, то е можно возвратить на прежнее место. В случае если пружина лопнула, то, как и в ситуации с тросиком, либо своим ходом до гаража или СТО, либо на «буксире». Как продолжать движение без сцепления? Подробнее об этом ниже;

— Попал воздух в систему гидропривода. Может помочь в этом случае лишь прокачка сцепления, что бы удалить воздух;

— провалилась педаль сцепления, но его удается кратковременно включить, лишь очень резко нажав на педаль, всему виной главный цилиндр сцепления: износ или дефект манжеты ГЦС, дефекты зеркала. Решается проблема сменой основного цилиндра сцепления;

— поломка вилки включения сцепления. Ответ в этом случае понятен – необходимо заменить вилку включения сцепления.

Как доехать до сервиса (СТО), если пропало сцепление.

Все таки это произошло – провалилась педаль сцепления и назад не возвращается. Даже с помощью ноги все равно не получается ее возвратить. Интенсивное движение, середина дня и задачей является добраться до гаража, автосервиса, либо как минимум самой ближней автостоянки.

В случае если исчезло сцепление, то существует три варианта событий: добраться самостоятельно, вызвать эвакуатор либо попросить кого-нибудь что бы дотянули на буксире .

Возникает вопрос, как добраться до места назначения, если пропало сцепление. Это непросто, но вполне возможно. Есть несколько советов, которые проверены автолюбителями на практике.

Рычаг переключения передач ставится на первую передачу.

Поворачивается ключ зажигания и нажимается педаль газа одновременно с запуском двигателя, что бы не заглох автомобиль Ниссан Кашкай 2014 года. Начинается движение.

Во время движения не стоит пытаться переключаться на вторую передачу, так как новая коробка передач обойдется дороже вызова эвакуатора.

Таким же образом в принципе можно движение начинать и со второй передачи

Но и в этом и в ином случае стоит обратить внимание на некоторые важные нюансы:. В то время когда педаль провалилась и сцепление пропало, стоит постараться остановить автомобиль либо на прямом участке, либо на уклоне (спуске)

Но ни в коем случае не в гору. Стоит остановиться на подъеме, не сработает способ движения без сцепления

В то время когда педаль провалилась и сцепление пропало, стоит постараться остановить автомобиль либо на прямом участке, либо на уклоне (спуске). Но ни в коем случае не в гору. Стоит остановиться на подъеме, не сработает способ движения без сцепления.

Перед началом движения требуется прогрев двигателя.

Важно! Не стоит забывать о том, что придется двигаться на первой, либо максимум на второй передаче. Именно поэтому перед тем как начинать движение необходимо тщательно продумать маршрут: сколько на пути окажется перекрестков, светофоров, в какой последовательности и куда потребуется поворачивать и прочее

Стоит по возможности проложить маршрут до места назначения, так что бы двигаться все время по главной дороге (что бы не приходилось уступать дорогу).

Причины пробуксовки сцепления:

Чтобы своевременно устранить неисправность, необходимо четко знать причины ее появления.

Визуальная оценка состояния диска сцепления.

В случае пробуксовки сцепления их можно выделить несколько – износились,засалились или замаслились фрикционные прокладки,пришла в негодность пружина диафрагмы,отсоединилась или сгорела накладка,в педали нет свободного хода и так далее.

Отсутствие нужного хода допуска педали механизма сцепления.

В случае, если причина пробуксовки – нехватка свободного хода,устройство сцепления необходимо снять с автомобиля, хорошенько промыть и заменить все накладки.Пружины утратили упругость? – Тогда произведите их замену, не забыв обновить и шайбы термоизоляции. Чтобы снять сцепление обязательно отсоедините от него коробку. При этом делать это желательно максимально аккуратно,чтобы вес коробки не оказался на ведомом диске.

1 Ищем причину – отталкиваемся от простого варианта поломки

Если педаль сцепления упала в пол, начинаем поиск причины неисправности по принципу “от простого к сложному”, так как в большинстве случаев поломка бывает несерьезной. Осмотрите саму педаль сцепления. Причины поломки могут быть следующие:

лопнула или соскочила возвратная пружина – в этом случае нужно установить пружину на место или постараться хотя бы временно соединить ее, чтобы дотянуть до ближайшего автомагазина или СТО;
проблема с осью педали – со временем она могла заржаветь или в нее мог попасть мусор, в результате чего педаль просто заело;
разрыв соединения троса с педалью – нужно закрепить трос на педали

У некоторых моделей автомобилей нет троса, поэтому нужно обратить внимание на тяги, которые могли расшплинтоваться. При выявлении такой неисправности разъединившиеся тяги нужно соединить и зашплинтовать.

Если педаль в порядке и приводы со стороны салона целые, следует открыть капот и осмотреть привод снаружи. Зачастую тросик просто слетает с вилки сцепления. Такая проблема особенно часто случается на автомобилях ВАЗ 2110, Рено Логан, Рено Сандеро и пр. При такой поломке нужно установить трос на место и надежно зафиксировать.

В некоторых случаях тросик застрянет в кожухе, так как со временем в него может набиться грязь. При такой ситуации педаль не возвращается обратно даже принудительно. Для решения этой проблемы, если у вас под руками нет запасного тросика, нужно набить смазку в кожух, предварительно демонтировав трос. Затем установите трос на место и потихоньку при помощи педали сцепления расшевелите его, чтобы сдернуть с “мертвой точки”. Когда педаль вернется в исходное положение, несколько раз нажмите на нее, чтобы трос полностью обволокло смазкой.

Более серьезной проблемой является обрыв троса. В таком случае без нового троса произвести ремонт на дороге не получится. Поэтому придется либо дотянуть до ближайшего магазина своим ходом без сцепления, либо доехать на буксире.

Что такое сцепление и как оно устроено

Механизм сцепления обеспечивает возможность включения/отключения передачи вращательного усилия от мотора к трансмиссии. Такая система играет важнейшую роль при переключении скоростей, торможении и остановке автомобиля. Сцепление обеспечивает плавность соединения и взаимодействия фрикционных дисков, которые расположены на валах мотора и КПП.

Правильно отрегулированный механизм сцепления обеспечивает плавность начала движения автомобиля. Когда авто с заведенным мотором стоит на месте, вал мотора вращается с высокой скоростью, а вал трансмиссии пребывает в неподвижном состоянии. Для ровного начала движения машины нужно, чтобы валы двигателя и коробки передач плавно притерлись друг к другу и поддержали увеличение числа оборотов.

Если соединение валов мотора и трансмиссии произойдет очень резко, то находящийся в статичном положении вал коробки заклинит вал силового агрегата и двигатель заглохнет (с такой ситуацией часто сталкиваются начинающие водители, которые на авто с МКПП резко бросают сцепление). Кроме того, такая ситуация может привести к поломкам самого механизма сцепления.

Чтобы предотвратить появление проблем со сцеплением, водителю будет полезно ознакомиться с устройством и принципом действия этого механизма. Основными элементами его конструкции являются ведомый и ведущий диск, система включения/отключения и нажимной привод.

Вращательный момент маховика мотора передается ведущему валу, который передает вращение валу коробки передач. Это обеспечивается за счет сил трения, которые возникают благодаря нажимному приводу. Плотное сцепление ведущего и ведомого дисков является необходимым условием для движения автомобиля.

Не менее ответственным моментом является выключение сцепления. В этом процессе участвует нажимной диск (корзина сцепления), имеющий встроенные пружины, соединенные с прижимным основанием. На пружины в процессе включения/выключения сцепления воздействует выжимной подшипник. Нажимной диск располагается в чугунном картере блока мотора.

К элементам ведущей конструкции относится и маховик, жестко соединенный с нажимным диском шестью болтами. Между прижимной плоскостью и маховиком и находится ведомый диск сцепления. Вращение нажимного диска обеспечивается маховиком. В перечень элементов ведомой части механизма сцепления входят такие детали, как ведомый диск, ступица и ведущий вал КПП.

На двух плоскостях ведомого диска находятся фрикционные накладки, которые производят из специального материала, включающего асбест и металл и отличающегося хорошими фрикционными характеристиками. Сам ведомый диск с помощью заклепок или специальных пружин соединяется со ступицей сцепления. Фрикционные пружины входят в механизм гашения колебаний вращения, который называется демпфер.

Привод сцепления «классики»

Но вот что делать, если провалилась педаль сцепления? ВАЗы классической серии имеют гидравлический привод, а все вышесказанное было актуально для переднеприводных автомобилей, на которых используется тросиковая система передача движения от педали к наконечнику вилки. Но по дорогам еще ездит очень много автомобилей, включая классические модели ВАЗов 2101-2107, у которых привод сцепления осуществлён при помощи гидравлической системы. Среди зарубежных автомобилей можно выделить Daewoo Nexia и аналогичные модели. Если вдруг начинает проваливаться педаль, скорее всего, произошла элементарная утечка тормозной жидкости. Поэтому необходимо тщательно осмотреть все шланги, которые соединяют главный цилиндр с рабочим. Вполне возможно, что уровень понизился настолько, что в систему попал воздух, который не дает достичь нормального давления.

Диагностика неисправностей

Как проверить сцепление на машине? Рассмотрим вопрос детальнее.

1. Если сцепление проскальзывает при нажатии педали, то это говорит о том, что два диска вращаются с разной угловой скоростью в одной цепи с двигателем. Поэтому возникает перегрев и сильный износ, медленный разгон. Проблема заключается в износе дисков или загрязнении деталей.
2. Если появилась вибрация в салоне на старте или во время движения, значит, пора менять маховик, втулки и пружины.
3. Шум указывает на многие проблемы, начиная от изношенного подшипника и втулок, до неправильно установленного фрикционного диска.
4. Нарушение хода педали говорит об утечке в гидравлической системе или неправильно отрегулированной механической связью.

Проблемы с гидравлическим приводом

У отечественных автомобилей ВАЗ 2105-2107, а также у некоторых иномарок, к примеру, Ауди А4 и Форд Фокус, привод сцепления гидравлический. Он имеет главный и рабочий цилиндры, а также трубопровод, по которому протекает жидкость. Принцип работы такой системы следующий: педаль сцепления соединена со штоком главного цилиндра, который приводит в движение поршень цилиндра.

Поршень при нажатии на педаль сцепления выдавливает жидкость, которая приводит в движение рабочий цилиндр, а тот, в свою очередь, перемещает шток, соединенный с вилкой. Правда, у некоторых моделей, к примеру, Форд Фокус, вилка отсутствует. Поэтому шток соединен напрямую с выжимным подшипником. Это несколько усложняет ремонт, так как демонтировать рабочий цилиндр в дорожных условиях не получится.

Вне зависимости от типа конструкции гидравлического привода, если педаль не возвращается на место, вполне возможно произошло завоздушивание системы или разгерметизация. В такой ситуации нужно прежде всего открыть капот и посмотреть уровень жидкости в бачке. При необходимости жидкость нужно долить.

Если жидкость из бачка быстро вытекает, значит, произошла разгерметизация системы. Выяснить, в каком месте происходит утечка, можно лишь осмотрев систему визуально. Если жидкость вытекает в местах соединений, их нужно подтянуть. Если жидкость вытекает из-под штока, необходимо произвести ремонт главного цилиндра.

Для этого цилиндр необходимо демонтировать. В зависимости от модели он может крепиться как со стороны салона (под педалью), так и со стороны подкапотного пространства. Затем цилиндр нужно разобрать и поменять манжеты, уплотнители и прочие изнашивающиеся детали. В автомагазинах существуют специальные ремкомплекты, которые содержат все необходимые детали, подлежащие замене. Разумеется, в дороге выполнить такой ремонт не получится.

Если случилось так и тросик застрял в кожухе, грязь набилась в него, соответственно педаль не возвращается обратно даже принудительно

Рекомендуем ознакомиться

• Машину тянет вправо или влево – в чем причины неисправности?
• Проваливается педаль тормоза – как обнаружить причину неисправности и устранить ее
• Скрипит педаль сцепления – как выявить и устранить причины?

Чтобы избавиться от воздуха в системе, который, как мы уже сказали, тоже может стать причиной провала педали, ее необходимо «прокачать». Желательно этой процедурой заниматься с напарником, так как в одиночку неудобно выполнять все действия одновременно. Итак, процедура осуществляется следующим образом:

1. С перепускного клапана главного цилиндра нужно снять колпачок и надеть на него шланг. Свободный конец шланга нужно опустить в бутылку, заполненную на треть тормозной жидкостью.
2. Затем следует открыть перепускной клапан, открутив его на один оборот.
3. Далее нужно нажать на педаль. Если вы занимаетесь процедурой в одиночку, установите стопор, который зафиксирует педаль. В таком положении ее нужно держать до тех пор, пока со шланга перестанут идти пузырьки. При этом необходимо следить, чтобы в бачке не опускался уровень жидкости ниже нормы. При необходимости жидкость надо добавлять.
4. Когда пузырьки перестанут выходить, необходимо закрыть клапан и отпустить педаль. Затем процедуру нужно повторить, т.е. открыть клапан и нажать на педаль. И так до тех пор, пока пузырьки воздуха не перестанут выходить.

Если педаль заклинило, т.е. ее невозможно отвести в исходное положение принудительно, скорее всего причина заключается в неисправности цилиндра. Как и в случае его разгерметизации, цилиндр необходимо демонтировать и «перебрать».
