Противотуманные фары ВАЗ 2114 и ПТФ ВАЗ 2115: какие лучше установить

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

Перегорание предохранителя.
Сгорели лампочки.
Окисление контактных соединений.
Нет контакта на массу.
Не работает кнопка.
Отсутствует питание.
Неверное подключение.
Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

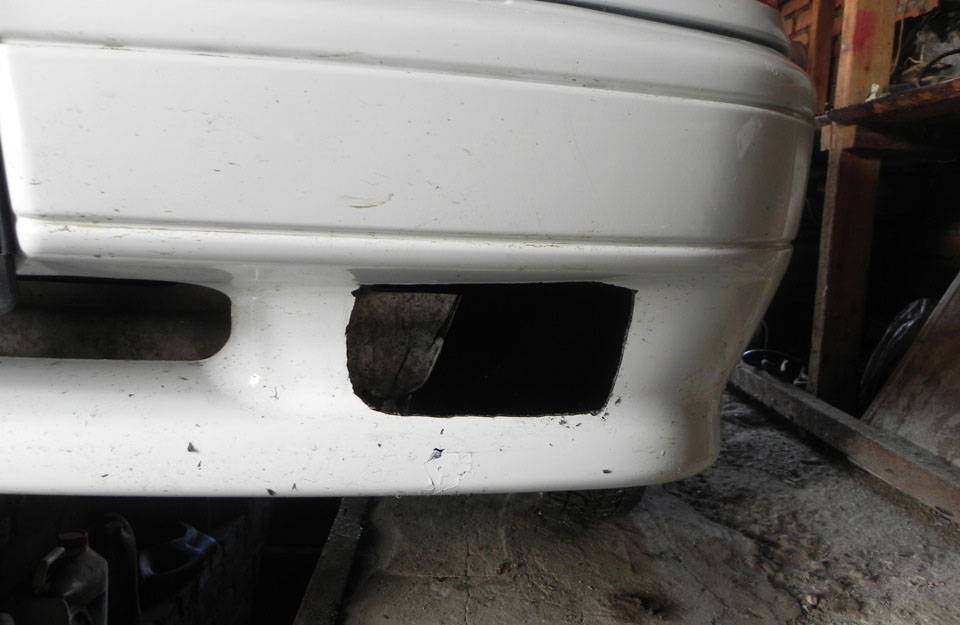

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

напильник;
дрель и свёрла;
электрический лобзик;
рулетка;
маркер.

Материалы для монтажа

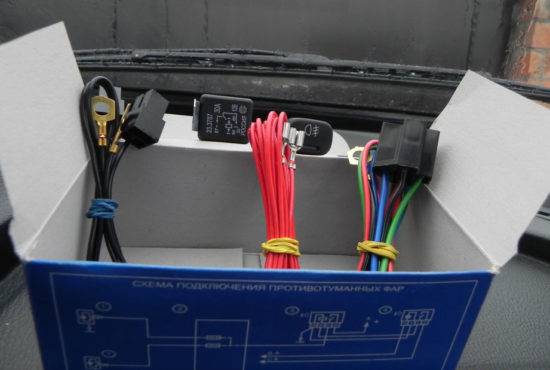

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
стяжки и клипсы для фиксации проводов;
схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).
К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Причины отказа

Каковы причины выключения фар:

Взрыватель Это связано с тремором во время вождения или перенапряжения. Чтобы починить систему освещения, вам нужно будет заменить только сам предохранитель, который находится в соответствии со схемой, показанной на крышке устройства;
Перегорают лампочки;
Неисправность реле ближнего света;
Контакты предохранителей окислены;
Происходит деформация разъемов фиксаторов рычага выключателя света фар;
Рычажный механизм захвачен.

READ Проставки Для Увеличения Клиренса Ваз 2114

Выход из строя может сопровождаться отсутствием системы освещения или ее неисправностью. Даже если вы сломали только одну фару (левую или правую), это значительно уменьшит видимость и увеличит вероятность аварий.

Причины неисправности фар

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

Покупка бампера с установленными противотуманными фарами.
Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

Сначала необходимо демонтировать передний бампер.
Для удобства проводимых работ, снимаем передний бампер
Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
Выполняем разметку под будущие противотуманные фары.
С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.
Прорезаем и шлифуем отверстия под будущие противотуманные фары
При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
В полученные отверстия, на болты, крепим противотуманные фары.
Проводим установку фар на посадочные места
Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
Делаем это в подкапотном пространстве, подальше от попадания воды.
От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».
Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева
Теперь, проводим подключение ПТФ и ксенона к электрической цепи.
Схема подключения ПТФ к общей бортовой сети
На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.
Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Замена всех ламп в фаре на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Лампочка фары – по сути где бы ни стояли лампы, но всё же долго они не служат так как время от времени перегорают, но многие не знают из-за чего это происходит, в основном лампы должны служить не слишком короткую жизнь, выходят они из строя только по трём причинам, а именно лампа может выйти из строя из-за того что она у вас попалась бракованной и тем самым имеет плохой контакт, а так же она выходит понемногу из строя потому что она не плавно а резко включается, тем самым по нити накаливания пробегает очень быстро ток и в связи с этим лампочка может перегореть, и ещё выходит она из строя и-за того что лампочка не рассчитана под напряжение которые выдаёт ваша проводка, вот к примеру вы купили лампочку на 220 вольт (Рассматривается на примере люстры), а проводка люстры выдаёт 230-240 вольт и в связи с этим лампа очень быстро перегорает.

Примечание! Для того чтобы заменить лампочку на автомобиле, вам нужно будет запастись: Чистой тряпкой это на тот случай если вы вдруг испачкаете новую лампу и спиртом благодаря которого вы будете счищать грязь с испачканной лампы!

Где находятся все лампы в фаре? Внутри самой фары находятся всего две лампы, а именно лампочка габаритного света (Место где она устанавливается указано синей стрелкой) и галогеновая лампа (Место указано красной стрелкой), ещё одна лампа встраивается в указатель поворота блока фары, на фото ниже этого указателя нет да и смысла нет внутреннюю часть его показывать, самое главное чтобы вы имели представление о основной фаре, а именно о том что за стеклом фары находиться.

Примечание! Обе этих лампы, то есть лампа габаритного света и галогеновая лампа, нужны для совершенно разных целей, вот к примеру лампа габаритного света идёт очень маленькая (Она ещё изображена на фото ниже) и нужна она лишь для того, чтобы обозначать габариты автомобиля в тёмное время суток и включается она совместно с ближнем светом фар, а вот за ближней свет фар и за дальний уже отвечает одна единственная галогеновая лампа о которой многие уже знают, так вот галогеновая лампа в автомобиля семейства Самара 2 применяется двух нитевая и тем самым она светит и ближним (Одна нить накалена) и дальнем светом (Обе нити накалены)!

Когда нужно менять все лампы в фаре и о каких лампочках пойдёт речь в статье? Очень трудно предугадать когда же выйдет лампа из строя, потому что в основном лампы выходят из строя мгновенно (Но могут и постепенно), поэтому чтобы не случилось у вас такого, например вы едете по тёмной дороге в далёкую местность и у вас тут же перегорает лампа, рекомендуется всегда возить запасные лампочки у себя в автомобили, да и к тому же менять их не составит особого труда.

Теперь пару слов о каких лампах пойдёт речь в статье, а речь пойдёт о замене всех ламп которые встраиваются в блок фары, то есть мы написали инструкцию по отдельной замене галогеновой лампы, а так же по отдельной замене лампочки габаритного света и соответственно о лампочки которая встраивается в указатель поворота.

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Установка противотуманных фар Hella на ВАЗ 2110

Вместо штатных противотуманных фар (ПТФ) на ВАЗ 2110 можно установить ПТФ Hella. Причиной такой замены может быть, как качество светового пучка, так и более привлекательный внешний вид зарубежных аналогов. Рассмотрим, какие модели ПТФ Hella подойдут на «десятку» и что потребуется для их установки. Уже говорили о том, как можно установить ПТФ с Приоры на автомобиль десятого семейства, теперь затронем тему с установкой противотуманок от фирмы Hella, а в частности:

Hella comet 450
Hella ff 50
Hella ff 75

Установка противотуманных фар Hella Comet 450

Установить Hella Comet 450 на «десятку» без доработок не получится, потребуется изготовить специальное крепление в виде металлического квадрата с 3-мя отверстиями. Двумя болтами оно крепится к кузову.Чтобы просверлить отверстия для крепления потребуется снять передний бампер. Кроме этого нужно снять левую блок-фару, правую теоретически можно не вынимать. Для того, чтобы в дальнейшем можно было снять ПТФ без снятия бампера нужно немного укоротить штырь крепления ПТФ (в собранном состоянии он не должен возвышаться над гайкой выше 2-3 мм). В результате фары имеют хорошее шарнирное соединение, которое затягивается гаечным ключом. Металлический корпус для крепления имеет достаточную жесткость, чтобы фара не вибрировала.Т.к. ПТФ Hella чуть длиннее штатной, то рамка-держатель отсутствует. Фара установлена на такую же глубину, как и штатные ПТФ.Цена ПТФ Hella Comet 450 несколько больше заводских противотуманок, но результат себя оправдывает. Вместе с головным светом Киржач они отлично дополняют друг друга.Небольшой обзор, как светят Hella Comet 450:

Киржач — 1
Киржач — 2
ПТФ Hella — 1
ПТФ Hella — 2

Киржач + ПТФ Hella — 1
Киржач + ПТФ Hella — 2
Киржач + ПТФ Hella — 3
ПТФ Hella

xn--2111-43da1a8c.xn--p1ai

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости.

Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги.

Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре.

Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно.

Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.
Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль
Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).
При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения
Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.
Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин.

Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся.

Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются.

Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП.

Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
