Признаки неисправности ШРУСов: как проверить ШРУС внутренний и наружный

Что из себя представляет пыльник ШРУСа

Пыльник шруса сделан из высокопрочного эластичного и устойчивого к температурам материала, как правило, это специализированная резина реже — специальный эластичный пластик.

Для автомобиля Mitsubishi Lancer X пыльники приводов существуют как из резины, так и из пластика, вторые встречаются намного реже и стоят значительно дороже, чем пыльники из резины. На рынке представлено множество изделий от разных производителей, но в чем же их отличия между собой и ак правильно подобрать пыльник на Митсубиси Лансер 10?

Основное отличие пыльников между собой — тип и место установки, так пыльники могут быть:

Внутренний пыльник для Lancer X (артикул 3817A135/3815A224) располагается на конце привода, входящего в коробку передач или редуктор, наружный пыльник (артикул 3817A134) устанавливается на противоположном конце, где шарнирное соединение крепится к ступице автомобиля.

Вне зависимости от типа и места расположения пыльника следует за ним тщательно следить, т. к. порванный пыльник может привести к выходу из строя всего механизма ШРУС, тем самым обеспечив владельцу автомобиля дорогостоящий ремонт.

Поэтому лучше потратить меньшую сумму на пыльники (от 800р. за пыльник, 1100-1900р. за комплект с хомутами и смазкой), нежели потом переплачивать за дорогостоящий ремонт.

Другими же отличиями пыльников между собой является:

  • комплект поставки (наличие специализированной смазки);
  • качество сопутствующих материалов (крепежных хомутов, стопорного кольца и смазывающего материала).

Далеко не у каждого пыльника в комплекте есть в наличии специальная смазка, а даже если есть, то её качество, как правило, оставляет желать лучшего, поэтому при замене пыльника следует обзавестись ещё и смазывающим составом, желательно таким же, которым на данный момент смазаны механизмы ШРУСов.

Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

  • внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
  • внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
  • между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

  • на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
  • в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Внутренний шрус ваз 2110

Для начала стоит отметить, что внутренний шрус ваз 2110 более массивный, в сравнении с наружным шарниром, что наблюдается почти на всех моделях авто. Такое соотношение размеров объясняется тем, что наружный шарнир находится около колеса где, как правило, всегда мало места и он более компактный.

Внутренний шрус состоит из корпуса, в народе называется «граната» из-за их схожести, в передней части которого имеется шлицевой вал. На валу имеется канавка под стопорное кольцо, необходимое для фиксации шарнира в коробке передач при движении.

Внутри корпуса шарнира находятся три выемки «дорожки» для трехлучевого подшипника – трипоида. Подшипник «трипоид» состоит из трёх опор и такого же количества обойм, между которыми расположены игольчатые ролики. Во внутренней части трипоида находятся шлицы для соединения с валом привода, на втором конце которого установлен наружный шрус.

Подшипник имеет свободу перемещения по длине своих дорожек вперёд – назад в корпусе шарнира. А также поворачивается на некоторый небольшой угол 20-25 градусов, относительно корпуса. Это условие необходимо при езде, так как при вращении управляемых колёс, он меняет свои угловые установки, уменьшая или увеличивая расстояние от кпп до колёс автомобиля.

Шрус может длительное время эксплуатироваться в рабочем состоянии, при условии герметичности защитных чехлов «пыльников» и целостности их крепёжных хомутов.

Признаки неисправности внутреннего шарнира:

  • Вибрация под нагрузкой при наборе скорости с 0 до 30 км/час;
  • Сильный износ роликов, наружных обойм и выработка в самом корпусе в рабочей зоне.

Наружный шрус ваз 2110

Снаружи шрус защищён так же, как и внутренний эластичным пыльником, предохраняющий шарнир от влаги, грязи и прочих элементов с полотна дороги.

Наружный шарнир состоит из корпуса со шлицевым валом, на конце которого выполнена резьба. Шрус вставляется в ступицу колеса, на внутренней поверхности которой, также находятся шлицы. По резьбе накручивается гайка ступицы и затягивается определённым моментом.

Корпус наружного шарнира представляет собой, по сути, наружную обойму подшипника. Сам подшипник имеет ещё и внутреннюю обойму, сепаратор и шарики, в количестве 6 штук. Внутри внутренней обоймы выполнены шлицы для соединения с приводным валом от внутреннего шруса.

На конце вала выполнена проточка под стопорное кольцо, который не дает возможность шарниру выйти из зацепления с приводом.

Внутри корпуса шарнира выполнены шесть дорожек по количеству шариков подшипника. Благодаря этим дорожкам внутренняя обойма подшипника имеет большую свободу перемещения на разные углы. Таким образом дается возможность самому шарниру передать крутящий момент колесу при его вращении в разных плоскостях, относительно своей оси.

  • При износе одного шарика при повороте руля сначала появляется одинарный клацающий, щёлкающий стук, потом двойной, когда изношены два шарика и непрерывный хруст, когда изношены все шарики;
  • Биение в руль при повороте колеса на малой скорости, закусывание внутренней обоймы за наружную часть, при этом ощущение, что бьёт колесо, как будто ударен обод;
  • При проверке вал привода в идеале не должен иметь люфтов вокруг своей оси в шарнирах, ощущение что вал и шарнир сварены воедино кроме продольного движения, что допустимо;
  • Следы смазки на пыльниках, это предупреждение к их проверке и замене.

Обслуживание гранаты

В большинстве случаев преждевременный выход из строя шруса вызван разрывом его чехла или потери, либо ослабления хомутов. Вода и грязь, попадая внутрь действуют, как абразив и быстро выводят дорогой узел из строя.

При сборке нового шарнира в него закладывается смазка, часть которой также наносится и на внутреннюю поверхность пыльника.

В случаях, когда производится замена порванного пыльника, шарнир разбирается, очищается и промывается. Устанавливается сепаратор с шариками, внутрь закладывается новая смазка, а также и в новый чехол.

Смазка «шрус» закладывается только в наружные шарниры, не следует использовать её для внутренних ШРУСов. Для них выпускается специальная «полимочевинная смазка».

Разборка подшипника гранаты

При необходимости промывки шарнир разбирается. Для этого сепаратор поднимают в верхнее положение, пока не освобождается 1 шарик. Шарик вынимают, и далее, поворачивая вверх сепаратор, поочерёдно вынимают ещё 6 шариков.

Затем деталь собирается в обратном порядке. При разборке запоминаем, какая часть сепаратора «смотрела» вверх. На некоторых сепараторах заводом делается выточка в верхней части.

Не забывайте периодически проверять состояние пыльников шрусов на предмет целостности и шарниры тогда, «ответят» вам сроком эксплуатации.

Виды шарниров равных угловых скоростей

Шариковые варианты конструкции ШРУС, хотя и наиболее распространены в легковом автомобилестроении, оказались не единственно возможными.

Шариковый ШРУС

Практическое применение для легковых и лёгких коммерческих автомобилей нашли триподные ШРУСы, в которых роль шариков выполняют вращающиеся ролики со сферической рабочей поверхностью.

Трипоидный ШРУС

Для грузовой техники распространение получили кулачковые (сухариковые) шарниры типа «Тракта», состоящие из двух вилок и двух фасонных дисков. Вилки в таких конструкциях достаточно массивные и способны выдерживать большие нагрузки (что и объясняет область их использования).

Кулачковый (сухариковый) ШРУС

Необходимо упомянуть и ещё один вариант ШРУС – спаренные карданные. В них неравномерность передачи угловой скорости первого кардана компенсируется вторым карданом.

Спаренный карданный ШРУС

Как уже упоминалось выше, угол между осями двух валов не должен в этом случае превышать 20⁰ (иначе появляются повышенные нагрузки и вибрации), что ограничивает область использования такой конструкции в основном строительной и дорожной техникой.

Внутренние и наружные ШРУСы

Помимо различий в конструктивном исполнении, ШРУСЫ разделяются по месту их установки на наружные и внутренние.

Внутренний ШРУС соединяет коробку передач с полуосью, а наружный ШРУС – полуось со ступицей колеса. Вместе с приводным валом оба этих шарнира составляют привод автомобиля.

Наиболее распространённый тип наружного шарнира – шариковый. Внутренний ШРУС не столько обеспечивает большой угол между валами, сколько компенсирует перемещения приводного вала при движении его относительно подвески. Поэтому часто в качестве внутреннего шарнира в легковых автомобилях используется триподный узел.

Необходимое условие нормальной работы ШРУСов – смазка движущихся частей шарнира. Герметичность рабочего пространства, в котором находится смазка, обеспечивают пыльники, предотвращающие попадание на рабочие поверхности абразивных частиц. С учётом высокой нагруженности деталей, в них используются только специально разработанные для таких узлов виды смазок.

Причины и профилактика преждевременного износа

Эксплуатационный ресурс внешней и внутренней «гранаты» зависит от многих факторов. Выйти из строя узел может по разным причинам.

Вот некоторые из них:

  • плохое качество изделия, отсутствие достаточного количества смазочных материалов;
  • последствия сильного удара в результате столкновения или аварии;
  • попадание внутрь конструкции пыли, грязи, песка из-за разорванного пыльника;
  • плохое дорожное покрытие;
  • неправильная установка;
  • агрессивная манера вождения.

Специалисты рекомендуют регулярно контролировать состояние обоих видов шарниров, проверяя целостность резинового пыльника. Для профилактики рекомендуется периодически демонтировать узел, промывать его внутренние части, менять смазку.

Предотвратить преждевременный износ можно, если по неровным дорогам ездить максимально аккуратно, избегая резких разгонов, поворотов с максимально вывернутыми колесами. Наружные шарниры получают от колес все удары, сюда с большей вероятностью может попадать песок, пыль и вода.

Как проверить ступичный подшипник и можно ли ездить, если он гудит
Со временем в результате эксплуатации автомобиля при его движении появляются различные шумы, которые свидетельствуют об износе той или иной детали. Своевременная ее замена решает проблему наилучшим…

Описанные выше симптомы показывают, как определить неисправности. Если возникает потребность заменить ШРУС, то лучше обратиться к специалистам, поскольку неправильная установка значительно сократит срок службы этого элемента.

Хруст на месте: к сожалению, бывает и такое

Но всё вышесказанное применимо, когда автомобиль в движении, а сам хруст слышен исключительно в поворотах. И совсем другое дело, хрустящие звуки отчётливо слышны в покое, когда поворачиваете руль неподвижной машины влево-вправо.

Но, как и при возникновении посторонних шумов в движении, в рулевом управлении, когда крутите его на месте, они слышны, если:

  • источником шума становится само рулевое колесо;
  • или есть вопросы к состоянию/износу рулевой рейки.

Их также постараемся поподробнее осветить.

Нетипичные и даже курьёзные причины хруста

Для всего этого достаточно осмотра, выявления, что именно неисправно, так как это может быть:

  • Искривление штока вала. Сложно поверить, но такой дефект рулевого управления может стать следствием не только фронтального ДТП, но и просто эксплуатации.
  • Место сопряжения вала и рейки. Вот только чтобы добраться до этого сочленения, придётся очень сильно постараться.
  • Защитный кожух трётся о подвижные детали рулевого управления. Особенно это применимо к недорогим машинам, а также тем, что эксплуатируются давно: часть креплений могло элементарно поломаться/потеряться.
  • Даже сползший коврик, задевающий за рулевой вал/его крестовину. Но это абсолютная редкость, исключение из правил.

А чтобы понять, что именно является источником постороннего шума при повороте руля, необходимо разобрать рулевую колонку и найти причину.

Рулевая колонка

В этом механизме хруст может издаваться от следующих источников:

  • Корпус выполнен из дешевой пластмассы в недорогих автомобилях.
  • Посторонний шум может издаваться от муфты рулевой колонки, что можно устранить добавлением определенного количества смазки, вид которой зависит от того, из какого материала изготовлена муфта.
  • Крестовина колонки, которую называют карданом, трется о пыльник, расположенный возле ног водителя, где колонка переходит в отсек двигателя. Хруст может возникнуть после ремонта из-за небольшого смещения деталей. Проблема решается путем добавления смазки, либо WD-40.
  • Рулевая колонка может быть искривлена. Скрип появляется на поверхности, вспомогательными признаками являются: удары, вибрация на рулевом колесе. Эта неисправность устраняется заменой всего механизма на новый узел, хотя небольшой шум свидетельствует о незначительной неисправности.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа — внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы — это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике. Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа — появился хруст в колесе:

Конструкция ШРУСов автомобиля

Автомобилисты, которые эксплуатируют машины с передним или полным приводом знают про одно проблематичное место – ШРУСы (в народе гранаты). Данное сокращение прячет в себе следующее понятие – шарниры равных угловых скоростей. Это устройство представляет собой специальный подшипник, в обоймах которого произведены специальные поперечные пазы, а между ними находятся шарики. Данная конструкция позволяет передавать крутящее движение при различных углах (до 70 градусов).

Так как автомобиль при эксплуатации постоянно подвергается существенным усилиям в том числе по передаче крутящего момента, то данный узел рано или поздно выходит из строя. На касательных точках шариков и обойм появляется выработка, которая постепенно увеличивает между ними зазор, и он выливается определенным хрустом спереди автомобиля при его движении.

Изучив большинство источников необходимо отметить то, что все конструктивные элементы шарниров угловых скоростей сделаны из высококачественных сплавов и подвергаются медленному износу. Однако неисправности «гранат» могут появляться даже на новом автомобиле.

Повреждение обоймы ШРУСа

Наиболее распространенными причинами неисправности этого узла автомобиля являются:

  • низкое качество дорожного покрытия;
  • чрезмерно грубый стиль вождения водителя;
  • механическое повреждение защитного пыльника и попадание на трущиеся части рабочего узла воды с песком;
  • плохое качество смазки или её недостаточное количество;
  • не оригинальные запчасти с нестандартным составом сплава.

Основной признак неисправности шарнира равных угловых скоростей – это хруст, издаваемый шариками подшипника по выработанным канавкам. При начале движения автомобиля могут появляться небольшие рывки и люфт. При движении на скорости свыше 40 километров в час и наезде на углубление в дороге, которое качнет переднюю часть машины так что кузов направится вверх, а колесная пара будет касаться асфальта – возникает треск. Также данный треск возникает при вхождении в поворот на скорости со включенной передачей, когда одна часть кузова прижимается к земле, а вторая наоборот поднимается.

Хруст и треск гранаты можно посмотреть на видео:

Каждое ведущее колесо имеет свой ШРУС. Он состоит из внутреннего и внешнего шарнира. Внутренний вращается валом, идущим от коробки передач, а внешний передает усилие от полуоси на ступицу колеса. Наружный чаще выходит из строя, так как углы поворота и нагрузки на ступице гораздо больше. Проверить его исправность довольно просто, следует просто проехаться по сугробам, ямам либо канавам. Другими словами — вывесить переднюю часть кузова.

В тех случаях, когда нужно проверить поломку внешнего шарнира, нужно до упора вывернуть руль и начать движение. Вышедший из строя элемент даст о себе знать, как только угол между полуосями достигнет максимального значения.

Наиболее эффективный способ для проверки неисправности «гранат», это использование подъемника. Колёса в подвешенном состоянии и включенной передаче, имеют больший угол наклона, и поломка внутреннего шарнира тут же даст о себе знать соответствующим звуком.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

  • Манеры вождения;
  • Модели машины;
  • Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

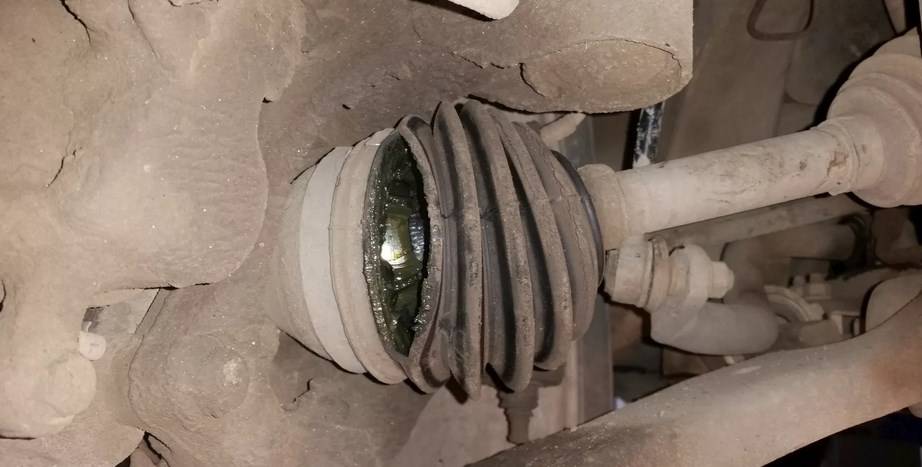

Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Пыльник шруса на митсубиси лансер 10: замена

Митсубиси Лансер 10. Замена шарниров равных угловых скоростей

Замена шарниров равных угловых скоростей (ШРУС)

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван. Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец. 1. Снимите привод переднего колеса в сборе 2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите малый хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира…

6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца. 7. Снимите наружный шарнир со шлицев вала. ПРЕДУПРЕЖДЕНИЕ Разборка наружного шарнира не допускается. 8. Снимите стопорное кольцо, выведя его отверткой из проточки вала. ПРИМЕЧАНИЕ При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол. ПРИМЕЧАНИЕ При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира…

16. …и снимите кольцо, выведя его из проточки вала.

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами…

18. …и снимите с вала защитный чехол. ПРИМЕЧАНИЕ При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира. 19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г. ПРИМЕЧАНИЕ При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4. 21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке. 22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт

Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Источник

Замена ШРУСа гранаты на ВАЗ 2114. Разбираем детально

Выбираем место для будущего ремонта: смотровая яма, стационарная эстакада, подъемник;
Глушим двигатель, выжимаем ручник, клиним башмаками колеса;
Балонным ключом срываем гайки-крепежи колеса;

Поддомкрачиваем необходимую нам сторону автомобиля;
С помощью отвертки расстопорим центральную гайку ШРУСа. Будьте внимательны, чтобы не потерять шайбу, так как новая в комплекте не предусмотрена;
Ключами на «13» отсоединяем верхнюю часть шаровой опоры

Нижнюю не обязательно, так как мешать не будет;
Монтировкой слегка срываем ее с паза и отводим в сторону;
С помощью деревянной насадки и молока аккуратно сбиваем ступицу со шлицов гранаты;
Изымаем старый ШРУС, проводим диагностику штока на предмет наличия повреждений;
Вытираем сухой и чистой тряпкой шток от остатков смазки, устанавливаем комплект новой гранаты, который состоит из: ШРУСа, хомута, пыльника, стопорное кольцо, гайка;
В процессе установки все тщательно смазываем смазкой, правда без перебора;
Ставим все в обратной последовательности;
Параллельно уделяем внимание состоянию тормозных колодок, при необходимости замените, чтобы второй раз не совершать разборку;
Установив все на место, обязательно протестируйте авто в движении. Проверьте не осталось ли лишних запчастей. При наличии, ни в коем случае не трогайтесь

Ищите причину и устраняйте.

При наличии, ни в коем случае не трогайтесь. Ищите причину и устраняйте.

  • Типичный хруст при прямой езде указывает на выход из строя ШРУСа, а при поворотах – шарнира;
  • Обязательно пройдитесь смазкой посадочное место гранаты, таким образом продлите срок службы;
  • Для подправок используйте только деревянные насадки, в противном случае возможно повреждение;
  • Плотно и надежно фиксируйте пыльник, вода и грязь убивают его;
  • Затягивайте стопорную гайку ступицы динамометрическим ключом в соответствии с показаниями инструкции по эксплуатации автомобиля;
  • Во время прохождения планового технического осмотра проверяйте целостность резиновых изделий и прочность хомутов;
  • Покупайте запчасти и комплектующие только у сертифицированных производителей, так как установка некачественных деталей повлечет большие потери и растраты.

AutoFlit.ru

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
