Поршневые пальцы

Задиры в бобышках поршневых пальцев

Задиры в бобышках поршневых пальцев могут быть первичным или вторичным последствием задиров на юбке поршня.

Поскольку подшипники пальцев в отверстиях невольно не снабжаются маслом, а смазываются лишь разбрызгиванием,задиры на местах опоры поршневого пальца всегда являются задирами от работы всухую и имеют поверхность с большим объемом вырванных частиц и со сварившимся материалом.

Первичные задиры в отверстиях поршневых пальцев при плавающей опоре пальцев появляются из-за недостаточного зазора или заклинивания при несоосности шатунов. Таким образом, свободное перемещение поршневого пальца сужается во втулке шатуна. Палец принудительно вращается в отверстии пальца. Для этого, однако, зазор пальца с плавающей опорой в отверстии слишком маленький. Неизбежным последствием являются сильный нагрев и в результате этого нарушение режима смазки с работой всухую и задиры.

В результате сильного нагрева поршень расширяется существенно сильнее в зоне отверстий поршневых пальцев, а также на юбке. Это может и в этих местах вызвать недостаточный зазор, работу всухую и задиры (см. также пункт 3.1.2 «Задиры поршней соответственно рядом с бобышками пальцев»).

Для поршневых пальцев, установленных горячей посадкой в шатуне, зазор в отверстии поршневого пальца будет настолько большим, что там всегда может образоваться достаточно толстая масляная пленка

При повторном использовании уже работавших шатунов горячей посадки необходимо обратить внимание на то, чтобы не было перекоса в отверстии шатуна или других повреждений. Поршневой палец сможет иначе в горяче запрессованном виде настолько сильно деформироваться, что от этого зазор в отверстиях поршневых пальцев будет локально слишком маленьким, в результате чего легко могут образовываться задиры

При монтаже поршней в двигателе всегда необходимо смазать опору пальца, чтобь для первых оборотов было достаточно смазочного материала.

При горячей посадке поршневого пальца в шатун необходимо кроме вышеназванной смазки пальца обратить внимание на то, чтобы подшипник пальца не был подвергнут контролю на свободный ход путем качающего движения непосредственно после вставки пальца. Непосредственно после вставки холодного пальца в горячий шатун наблюдается выравнивание температуры между обеими деталями

Поршневой палец может из-за этого очень сильно нагреться и расшириться настолько, что он заклинится в еще холодном отверстии пальца. Если подшипник в этом состояние перемещают, здесь может возникнуть первое место трения или задир, который в эксплуатации приведет к тяжелому ходу подшипника и тем самым к повышенному трению и образованию тепла. По этой причине смонтированные детали должны сначала достаточно остыть перед контролем на свободный ход.

Вторичные задиры в отверстиях поршневых пальцев берут свое начало от тяжелых задиров на юбке поршня. Весь поршень может при этом настолько сильно нагреться, что и в отверстиях поршневых пальцев не будет смазки. Иногда в подшипник пальцев попадают также частицы истирания от задиров на юбке.

О чем свидетельствует стук пальцев при разгоне?

Само определение «стук пальцев»  в корне неверно. Дело в том, что посторонние шумы не являются признаком  стука самих пальцев. Характерный звук появляется в результате возникновения ударной волны взорвавшегося топлива о стенки цилиндров. В нормальном состоянии горючая смесь воспламеняется равномерно. Начинается взрывное сгорание топливной смеси возле свечи и после равномерно распространяется в различные стороны. Как правило, скорость распространения ее составляет 20-30 м/с.  При детонации обогащенная смесь взрывается сразу после попадания в камеру сгорания. Взрывная волна начинает распространяться и сталкивается со стенками цилиндра на огромной скорости. В результате этих столкновений и появляется характерный шум. При хаотичном движении элементов сгорания в топливе повышается температура стенок цилиндров. При постоянной работе в таком режиме возникает дополнительная нагрузка на все элементы. Игнорирование данной проблемы может привести к следующим проблемам:

• Искривлению блока цилиндров;
• Деформации поршня;
• Повреждению клапана и шатунов.

Здесь важно понимать, что игнорирование стука пальцев может привести к дорогостоящему ремонту. Поэтому не стоит запускать проблему, иначе необходимость капитального ремонта возникнет быстрее, чем ожидалось

Возможные последствия

Недооценка стука поршневых пальцев двигателя ведёт к крайне неприятным и порой очень дорогим последствиям.

Детонация является фактически взрывом. Это разрушительное явление, способное вызвать поломку элементов и узлов силового агрегата. Самое тяжёлое последствие самопроизвольного воспламенения в двигателе проявляется в необходимости провести капитальный ремонт ДВС.

При ударении взрывной волны о внутренние стенки цилиндра происходит нарушение целостности масляной плёнки. Задача масляной плёнки заключается в том, чтобы защитить элементы цилиндропоршневой группы от трения, коррозии и износа. Если плёнка исчезает, даже на короткое время, происходит активный механический износ. Детали стираются, нарушается корректность их работы.

Параллельно детонация ведёт к увеличению температуры двигателя. А нехарактерная для ДВС температура провоцирует изменение эксплуатационных показателей, разрушает поршни, свечи, деформирует прокладки и уплотнители.

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко прописанными нормами. Для деталей в новом двигателе такой зазор составляет от 0.05 до 0.07 мм. Для моторов, которые находятся в эксплуатации, зазор между поршнем и цилиндром не должен быть больше отметки в 0.15 мм.

Восстановление ЦПГ двигателя потребует расточки блока цилиндров в ремонтный размер, после чего производится подбор поршня из группы так называемых ремонтных поршней. Главным требованием к процессу расточки цилиндров является итоговый результат, максимально приближенный к четко указанному ремонтному размеру.

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0.03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

Чтобы точно подобрать новый поршень по размерам необходимо сначала провести дефектовку цилиндров и поршней. Для замера диаметров поршня и цилиндра потребуются измерительные приборы:

Далее подбор осуществляется на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил специальное деление по классам в зависимости от наружного диаметра детали. Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0.004 мм.

Данная информация о классификации ремонтных поршней наносится в виде маркировки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает на принадлежность поршня к тому или иному классу (класс ремонтного поршня)

Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес. Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры

Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.

Установка поршневого пальца

Установка фиксированного поршневого пальца

Для установки фиксированного пальца шатун необходимо нагреть в муфельной электрической печи до температуры 240? С. (При отсутствии муфельной печи шатун часто нагревают на простой электрической плитке). Шатун быстро охлаждается, а палец необходимо в осевом направлении устанавливать очень точно, поэтому делайте это только с применением специального приспособления. Необходимо помнить, что для каждого диаметра поршня существует своё приспособление, хотя все они похожи друг на друга, некоторые размеры приспособлений отличаются, но на глаз это не видно.
Установите палец на приспособление

Принимая все меры предосторожности, извлеките нагретый шатун из муфельной печи шатун и быстро закрепите его в тисках. При помощи специального приспособления вставьте палец в поршень и шатун, строго выполняя указания Руководства по ремонту. Делать всё необходимо быстро, поскольку шатун очень быстро остывает

А после того как шатун остынет, изменить положение пальца не получится.

Делать всё необходимо быстро, поскольку шатун очень быстро остывает. А после того как шатун остынет, изменить положение пальца не получится.

1. Рукоятка приспособления
2. Центрирующий фланец пальца
3. Устанавливаемый палец
4. Направляющая втулка
5. Колпачковая гайка

Специальное приспособление для установки поршневого пальца автомобиля ВАЗ.

Какие инструменты нужны для замены поршней

Следующий набор инструментов обязателен для проведения замены поршневой двигателя:

• гаечные ключи;
• тяжёлый молоток;
• съёмник поршневых колец, представляющий собой щипцы — если такого приспособления нет, можно использовать обычную тонкую отвёртку с плоским жалом;
• тиски;
• горелка;
• микрометрический нутромер;
• динамометрический ключ;
• направляющая втулка и оправка с ручкой и резьбовым отверстием на конце специального или самодельного исполнения — можно выточить на токарном станке;
• выколотка под размер пальца поршня — должна заходить внутрь отверстия;
• напильник;
• деревянные бруски;
• трещотка с головками различного размера.

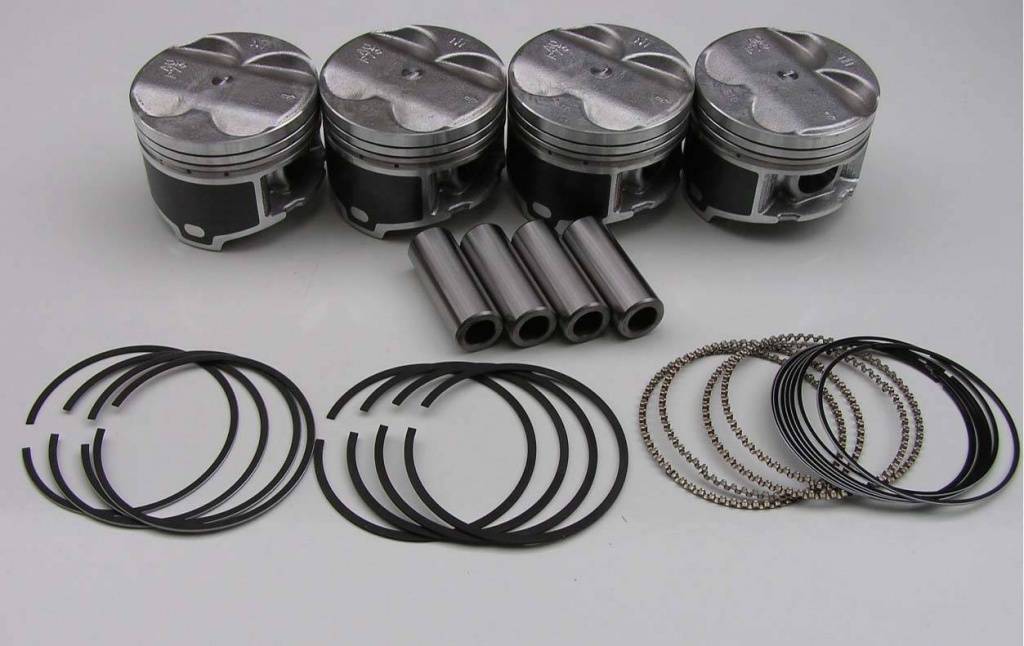

Безусловно, надо подготовить новый комплект поршней

Рекомендуется обратить внимание на качество колец и внешний вид упаковки — наименование изготовителя, материал. На кольцах должна иметься маркировка, указывающая на верхнюю сторону. В целях максимального увеличения ресурса поршней на юбки изделий наносят антифрикционное покрытие

Например, подходит такой вариант — твёрдая смазка Modengy

В целях максимального увеличения ресурса поршней на юбки изделий наносят антифрикционное покрытие. Например, подходит такой вариант — твёрдая смазка Modengy.

Принцип работы цилиндро-поршневой группы

Современные двигатели внутреннего сгорания оснащены блоками, в которые входят от 1 до 16 цилиндров – чем их больше, тем мощнее силовой агрегат.

Внутренняя часть каждого цилиндра – гильза – является его рабочей поверхностью. Внешняя – рубашка – составляет единое целое с корпусом блока. Рубашка имеет множество каналов, по которым циркулирует охлаждающая жидкость.

Внутри цилиндра находится поршень. В результате давления газов, выделяющихся в процессе сгорания топливно-воздушной смеси, он совершает возвратно-поступательное движения и передает усилия на шатун. Кроме того, поршень выполняет функцию герметизации камеры сгорания и отводит от нее излишки тепла.

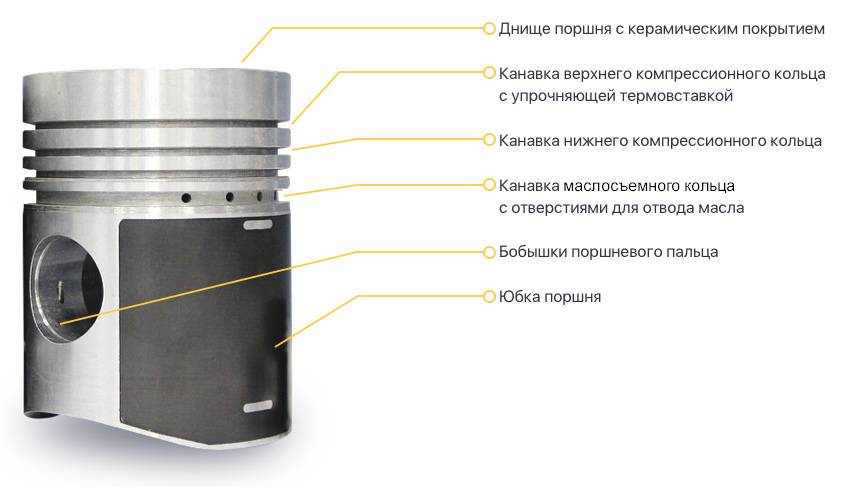

Поршень включает следующие конструктивные элементы:

• Головку (днище)
• Поршневые кольца (компрессионные и маслосъемные)
• Направляющую часть (юбку)

Бензиновые двигатели оснащены достаточно простыми в изготовлении поршнями с плоской головкой. Некоторые модели имеют канавки, способствующие максимальному открытию клапанов. Поршни дизельных двигателей отличаются наличием на днищах выемок – благодаря им воздух, поступающий в цилиндр, лучше перемешивается с топливом.

Кольца, установленные в специальные канавки на поршне, обеспечивают плотность и герметичность его соединения с цилиндром. В двигателях разного типа и предназначения количество и расположение колец могут отличаться.

Чаще всего поршень содержит два компрессионных и одно маслосъемное кольцо.

Компрессионные (уплотняющие) кольца могут иметь трапециевидную, бочкообразную или коническую форму. Они служат для минимизации попадания газов в картер двигателя, а также отведения тепла от головки поршня к стенкам цилиндра.

Верхнее компрессионное кольцо, которое изнашивается быстрее всех, обычно обработано методом пористого хромирования или напылением молибдена. Благодаря этому оно лучше удерживает смазочный материал и меньше повреждается. Остальные уплотняющие кольца для лучшей приработки к цилиндрам покрывают слоем олова.

С помощью маслосъемного кольца поршень, совершающий возвратно-поступательные движения в гильзе, собирает с ее стенок излишки масла, которые не должны попасть в камеру сгорания. Через дренажные отверстия поршень «забирает» масло внутрь, а затем отводит его в картер двигателя.

Направляющая часть поршня (юбка) обычно имеет конусную или бочкообразную форму – это позволяет компенсировать неравномерное расширение поршня при высоких рабочих температурах. На юбке расположено отверстие с двумя выступами (бобышками) – в нем крепится поршневой палец, служащий для соединения поршня с шатуном.

Палец представляет собой деталь трубчатой формы, которая может либо закрепляться в бобышках поршня или головке шатуна, либо свободно вращаться и в бобышках, и в головке (плавающие пальцы).

Поршень с коленчатым валом соединяется шатуном. Его верхняя головка движется возвратно-поступательно, нижняя вращается вместе с шатунной шейкой коленвала, а стержень совершает сложные колебательные движения. Шатун в процессе работы подвергается высоким нагрузкам – сжатию, изгибу и растяжению – поэтому его производят из прочных, жестких, но в то же время легких (в целях уменьшения сил инерции) материалов.

Leo-Mason › Блог › Поршневой палец

По условиям кинематической схемы кривошипно-шатунного механизма, преобразующего возвратно-поступательное движение поршня во вращательное движение, необходимо чтобы обе головки шатуна были подсоединены шарнирно. Поршневой палец является осью качания шатуна в соединении с поршнем. Через поршневой палец передаются все силы, возникающие между поршнем и шатуном. К этим силам относятся сила инерции, возникающая при изменении направления движения поршня, сила давления сжимаемой в цилиндре двигателя воздушно топливной смеси или воздуха в дизельном двигателе при сжатии и, главное, сила давления расширяющихся газов во время рабочего такта.

Поршневой палец относится к деталям двигателя, совершающим возвратно-поступательное движение во время работы. Конструкторы двигателей всеми способами стремятся уменьшить вес таких деталей. Но, как отмечалось ранее, через поршневой палец передаются очень большие силы. Поэтому размер (диаметр) пальца, конструкция, технология и материал изготовления пальца, с учётом себестоимости массового изготовления, это результат принятия сложного компромиссного инженерного решения.

Во время работы двигателя на поршневой палец действуют изгибающие усилия и усилия среза. Под воздействием этих усилий поршневой палец может принять недопустимую овальность, в результате которой возможно заклинивание поршня в поршневой головке шатуна или в бобышках поршня. Овальность поршневого пальца может привести к появлению трещин в бобышках поршня и последующему разрушению поршня. Внутреннее отверстие пальца массовых двигателей цилиндрической формы, поскольку такой палец имеет самую низкую себестоимость изготовления. В двигателях, в которых стоимость изготовления не играет решающего значения, по сравнению с качественными показателями, для облегчения веса пальца, внутреннее отверстие изготавливается в виде двух конусов, сужающихся к середине пальца. На эпюре нагрузки, приложенной к поршневому пальцу, видно, что, усилие, приложенное к центру поршневого пальца, значительно меньше усилия, приложенного к его концам. На современных автомобильных двигателях наибольшее распространение нашли плавающие пальцы. Фиксированным называется поршневой палец, который не вращается в одном из соединяемых элементов за счёт установки с тугой посадкой или в верхней головке шатуна или в отверстиях бобышек поршня. Тугая посадка поршневого пальца в одном из элементов обеспечивает осевую фиксацию пальца. В старых автомобильных и стационарных двигателях палец в верхней головке шатуна вообще крепился при помощи разрезной втулки и стяжного болта, но в настоящее время в автомобильных двигателях такой способ крепления поршневого пальца не применяется. Чаще фиксированное соединение обеспечивается в верхней головке шатуна. При этом вращение пальца осуществляется в отверстиях бобышек поршня. поршневого пальца обеспечивается за счёт установки пальца в верхней (поршневой) головке шатуна с натягом 0,01 ÷ 0,042 мм. При этом в соединении пальца с бобышками поршня, для обеспечения шарнирного соединения, устанавливается необходимый зазор. Это наиболее дешёвый способ фиксации пальца в массовом производстве. В этом случае во время ремонта двигателя при сборке шатунно-поршневой группы возникает необходимость нагрева шатуна до достаточно высокой температуры. В двигателях с фиксированным поршневым пальцем бронзовая втулка в поршневую головку шатуна не устанавливается. Плавающим называется палец, установленный с необходимым зазором, и в верхней головке шатуна, и в бобышках поршня. В этом случае осевая фиксация поршневого пальца осуществляется за счёт стопорных колец, устанавливаемых в специальные проточки в бобышках поршня. Во время работы плавающий палец вращается и в головке шатуна и в бобышках поршня. При таком соединении необходимо обеспечить рекомендованный зазор как между пальцем и бобышками поршня, так и между пальцем и втулкой поршневой головки шатуна. В двигателе с плавающим поршневым пальцем для уменьшения трения в поршневую головку шатуна устанавливается бронзовая втулка. Из-за различного температурного коэффициента расширения материалов, из которых изготовлены шатун, поршневой палец и поршень эти зазоры различны. При комнатной температуре во втулку верхней головки шатуна палец должен входить плотно без люфта и качания. А в бобышки поршня, в холодном состоянии, поршень должен входить с небольшим натягом. Поэтому перед снятием или установкой плавающего пальца поршень необходимо нагреть в воде до температуры 60º ÷ 85º С.

Появление стука при разгоне: почему происходит?

При разгоне автомобиля стук пальцев считается нормальным, так как для автомобиля эта ситуация считается стрессовой. При выжимании педали газа в пол происходит резкий набор оборотов, который всегда сопровождается стуком. При этом в двигатель попадает большее количество топлива с прежним содержанием воздуха, что и приводит к детонации смеси. Не нормальной считается ситуация, когда при спокойном старте наблюдаются характерные стуки. В таком случае водителю понадобится быстро выявить причину неполадки и устранить ее.  При нормальной работе двигателя пальцы могут стучать по вине следующих факторов:

1. Отказ датчика расхода воздуха;
2. Неверно выставлен угол опережения зажигания;
3. Неисправность датчика гашения детонации.

Стук пальцев может возникать и по причине залития в бак неправильного бензина. Дело в том, что автопроизводители всегда указывают марку бензина приемлемую для конкретного мотора. Использование бензина с низким октановым числом приведет к возникновению проблем с зажиганием.

В видео будет рассказано, к чему может привести стук пальцев:

Опубликовано:
15 марта 2018

Форма коленчатого вала

Форма коленчатого вала определяется числом и расположением цилиндров, порядком работы и тактностъю двигателя. В большинстве случаев применяют полноопорные коленчатые валы, т.к. каждая шатунная шейка расположена между коренными. Для повышения износостойкости поверхностный слой коренных и шатунных шеек подвергают закалке на глубину 3—4 мм с нагревом ТВЧ. После термической обработки шейки валов, проводят шлифование шеек и полируют. Для повышения жесткости и надежности коленчатых валов применяют перекрытие шеек. Перед капитальным ремонтом двигателя проводят исследование дефектов коленчатого вала. После чего составляют технологическую последовательность ремонта по устранению дефектов коленчатого вала.

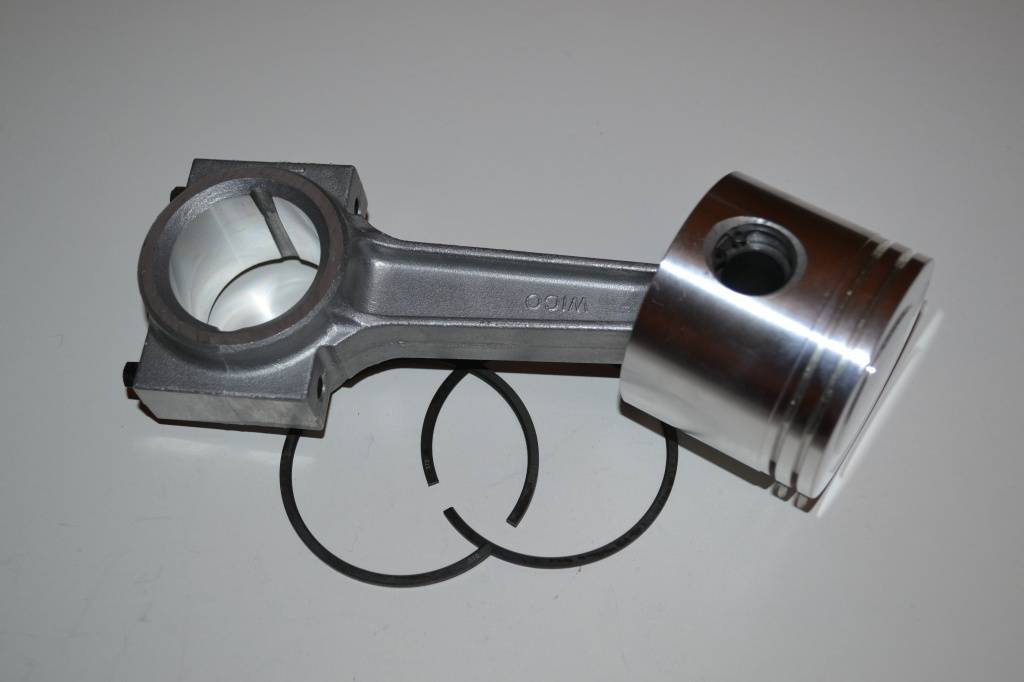

Шатун поршня: конструкция, причины неисправности, ремонт

Шатун поршня обеспечивает передачу энергии от поршня к коленчатому валу. Первое применение таких деталей датируется концом III века н.э. Устройства, похожие на современные шатуны использовались на лесопилках в Малой Азии, принадлежавшей Римской империи. Они служили для преобразования вращательного движения водяного колеса в поступательно для привода пилы. Подобные конструкции были обнаружены при раскопках в Эфесе, которые датируются VI веком н.э.

Шатун в процессе работы совершает 2 вида движения – круговые, в месте соединения нижней головки с коленвалом, и возвратно-поступательные, в месте соединения верхней головки и поршня. При эксплуатации двигателя на данную деталь постоянно воздействуют высокие нагрузки.

В шатун входят следующие элементы:

• Верхняя головка (поршневая)
• Нижняя головка (кривошипная)
• Силовой стержень

Поршневая головка

Поршневой палец соединяет верхнюю головку с поршнем. Сама головка представляет собой цельную неразборную конструкцию. Палец может быть плавающим и фиксированным.

В первом случае в верхнюю головку пальца впрессовываются бронзовые или биметаллические втулки. Но это относится не ко всем двигателям. Существуют модификации, где этих втулок нет, а сам палец свободно вращается в отверстии головки шатуна благодаря зазору

Для обеспечения работоспособности подобной детали важно обеспечить смазывание поршневого пальца

Для установки фиксированных пальцев в головке шатуна проделывается отверстие цилиндрической формы, изготовленное с очень высокой точностью. Диаметр этого отверстия меньше, чем диаметр поршневого пальца. Благодаря этому обеспечивается необходимый натяг при соединении двух деталей.

Верхняя головка шатуна имеет форму трапеции. Это позволяет увеличить опорную площадь поверхности при работе поршня и снизить разрушительное воздействие очень высоких нагрузок.

Кривошипная головка

Кривошипная головка служит для соединения шатуна и коленвала. В большинстве шатунов этот элемент разъемный, что обусловлено методом сборки двигателя. Крышка головки фиксируется на шатуне болтами, но в некоторых случаях для этих целей используют штифты или бандажное крепление.

На шатуне можно использовать лишь ту крышку, которая была установлена на заводе. Это обусловлено тем, что она имеет определенный вес и размер, и потому не может быть заменена на другую.

Разъем головки относительно расположения стержня может быть прямым (90° к оси) или косым (под определенным углом к оси). В V-образных ДВС применяется последний вид.

В нижней части шатунной головки находятся подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Для их производства используется стальная лента, с внутренней стороны покрытая антифрикционным материалом, который обладает высокими противоизносными характеристиками. Данный слой работает исключительно при наличии моторного масла, в противном случае он быстро разрушается.

Для подшипников скольжения шатунов, коренных подшипников коленвала, юбок поршней, распределительных валы, втулок пальцев, в дроссельной заслонке подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Данный материал эффективно снижает трение и износ, предотвращает заклинивание поршня в цилиндре и задир поверхностей. Он не разрушается при длительном воздействии моторного масла, предотвращает движение рывками, работает в режиме масляного голодания.

Благодаря аэрозольной упаковке с выверенными параметрами распыления нанесение покрытия не вызывает затруднений. Полимеризация материала происходит как при комнатной температуре, так и при нагреве.

Заказ и стоимость пальцев

Стоимость изготовления пальцев для спецтехники зависит от:

• Назначение пальца — это влияет на выбор материала и дополнительные обработки;
• Наличия чертежа, образца или эскиза;
• Количества деталей в партии.

Отдельно отметим, что при повторном обращении цена может быть ниже, поскольку у нас уже будет вся проектная документация.

осуществляет полный цикл изготовления деталей: от разработки чертежа и производства прототипа до нанесения защитных покрытий и пленок. Мы можем гарантировать точность обработки изделий на каждом этапе.

Для уточнения подробностей сотрудничества обращайтесь к менеджерам «ФЕРРОПОЛИС». Это можно сделать по телефону или отправить запрос через форму на сайте. В обоих случаях вы получите квалифицированную консультацию и предварительный расчет стоимости вашего заказа.

Как формируется детонация

Если двигатель работает стабильно и без перебоев, процесс сгорания топливовоздушной смеси сохраняет свою последовательность. Мотор функционирует тихо, никаких посторонних шумов не возникает. Начинается процесс от искры со стороны свечи зажигания, после чего заполняется вся камера сгорания. Это происходит равноудалённо.

В случае с детонацией или детонационным горением процесс выглядит иначе. Всё количество смеси топлива и воздуха, впрыскиваемого в камеру, воспламеняется одновременно. Это приводит к резкому и сильному увеличению температуры цилиндров и давления внутри них. При детонации смесь сгорает не полностью. На участках, где сохраняется наибольший объём несгоревшего топлива, постепенно появляются активные химические соединения.

Если их концентрация достигнет больших показателей, может возникнуть цепная реакция, результатом которой становится взрывное воспламенения. Фактически это взрыв, создающий внушительную ударную волну. Они быстро распространяется и с большим усилием врезается в цилиндры, стенки камеры сгорания. Параллельно появляются новые участки, где происходит самовозгорание остатков топлива.

Как итог, возникают колебания, которые проявляются в виде сильной вибрации двигателя.

Почему поршневой палец трудно облегчить?

Первостепенная задача конструкторов современных двигателей – увеличение мощности и, одновременно, снижение веса мотора. Для того, чтобы уменьшить вес всего агрегата, приходится облегчать детали любыми доступными способами.

Облегчить поршневой палец непросто, так как эта деталь постоянно испытывает серьезные нагрузки. Легкие и прочные сплавы, которые можно использовать для производства поршневых пальцев, стоят дорого, и себестоимость изделия существенно увеличивается. В итоге, в большинстве современных двигателей применяются пальцы из легированной стали, такие же, как сто лет назад.

Что такое поршень?

Можно даже сказать, что это основа всей системы. Именно с его помощью создается давление в цилиндрах, а при взрыве топливовоздушной смеси он смещается в нижнее положение и приводит в движение коленчатый вал. Изготавливаются поршни из сплавов на основе алюминия. В верхней части имеются канавки для колец – компрессионных и маслосъемного. Назначение их понятно из названий: первые необходимы для создания давления, а вторые – для снятия масляной пленки с внутренней поверхности цилиндра. Именно с их помощью цилиндро-поршневая группа нормально функционирует.

Примерно в середине, чуть ниже колец, находится палец, с помощью которого производится установка поршня на шатун. В некоторых автомобилях в целях безопасности двигателя во время обрыва ремня ГРМ применяются поршни, в верхней части которых, обращенной в сторону клапанов, сделаны выемки. При разрыве ремня коленчатый вал продолжает перемещать все поршни, а клапаны падают в нижнее положение. Результат – сильнейшие удары тарелок клапанов о поверхность поршней. Выемки позволяют избежать этого.

Если пальцы стучат при нагрузке

Кто говорит что пальцы стучат, кто — звенят, у третьих они хрустят. Это звук быстрого сгорания смеси, либо взрывного ее сгорания — детонации. Детонация очень опасное для двигателя явление. Скорость сгорания бензовоздушной смеси увеличивается с 10-15 м/с. до полутора км/с. Взрывная волна ударяет по цилиндро-поршневой группе. Механические и тепловые нагрузки на нее критически возрастают, однако двигатель теряет мощность. Энергия топлива теперь действует разрушительно на детали ЦПГ.

Причиной детонации являются:

• Применение бензина с октановым числом ниже, чем предписано заводом-изготовителем.
• Большой угол опережения зажигания (УОЗ).
• «Пальцы стучат» под нагрузкой на несоответствующем режиме. Например, машина еле тянет в горку, а водитель, вместо того чтобы переключиться на низшую передачу, жмет на газ.
• «Пальцы также стучат» в моторе при разгоне, (из-за неправильной регулировки УОЗ, низкооктанового бензина, неисправности датчика детонации и т.д.)

Детонации способствуют повышение температуры воздуха и бедная топливовоздушная смесь.

Последствия детонации тяжелые.

• В первую очередь ломаются кольца и межкольцевые перегородки поршня.
• Дает трещины днище поршня.
• При окончательном разрушении поршня шатун может проломить блок и выйти наружу.

На старых машинах угол опережения зажигания выставлялся по стробоскопу, но потом корректировали на слух. Для этого поворачивали вокруг своей оси корпус прерывателя-распределителя зажигания (трамблера). При резком нажатии на газ, пальцы должны были хрустнуть, но совсем чуть-чуть. Если этого не происходило, трамблер поворачивали в одну сторону, если стоял настойчивый звон — в другую.

Информация на поверхности поршня

Обсуждения вопроса о том, что означает маркировка на поршнях стоит начать с того, какую вообще информацию производитель наносит на изделие.

1. Размер поршня. В некоторых случаях в маркировке на днище поршня можно найти цифры, означающие его размер, выраженный в сотых долях миллиметра. Пример — 83.93. Эта информация означает, что диаметр не превышает указанного значения с учетом допуска (группы допуска обсудим чуть ниже, у разных марок машин они отличаются). Замер производится при температуре +20°С.
2. Монтажный зазор. Другое его название — температурный (поскольку может изменяться вместе с изменением температурного режима в двигателе). Имеет обозначение — Sp. Приводится в дробных числах, означающих миллиметры. Например, обозначение маркировки на поршне SP0.03 говорит о том, что зазор в данном случае должен быть 0,03 мм с учетом поля допуска.
3. Товарный знак. Или эмблема. Производители таким образом не только идентифицируют себя, но и дают информацию мастерам о том, чьей документацией (товарными каталогами) необходимо пользоваться при подборе нового поршня.
4. Направление установки. Эта информация дает ответ на вопрос — на что указывает стрелка на поршне? Она «говорит» о том, каким образом должен быть смонтирован поршень, в частности, стрелка нарисована по направлению движения автомобиля вперед. На машинах, у которых двигатель расположен сзади вместо стрелки зачастую изображают символический коленчатый вал с маховиком.
5. Номер отливки. Это цифры и буквы, схематически указывающие на геометрические размеры поршня. Обычно такие обозначения можно встретить на европейских машинах, для которых элементы поршневой группы изготавливают такие компании как MAHLE, Kolbenschm >

Кроме этих обозначений также существуют и другие, и они могут отличаться у разных производителей.
