Подсос воздуха во впускном коллекторе: признаки и диагностика

Полезное видео

Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

старые шланги и ослабшие хомуты;
поврежденные топливные трубки;
потеря уплотнения на подключении топливного фильтра;
нарушена герметичность в обратной магистрали;
нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток.

О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух.

Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе.

Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя.

Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.

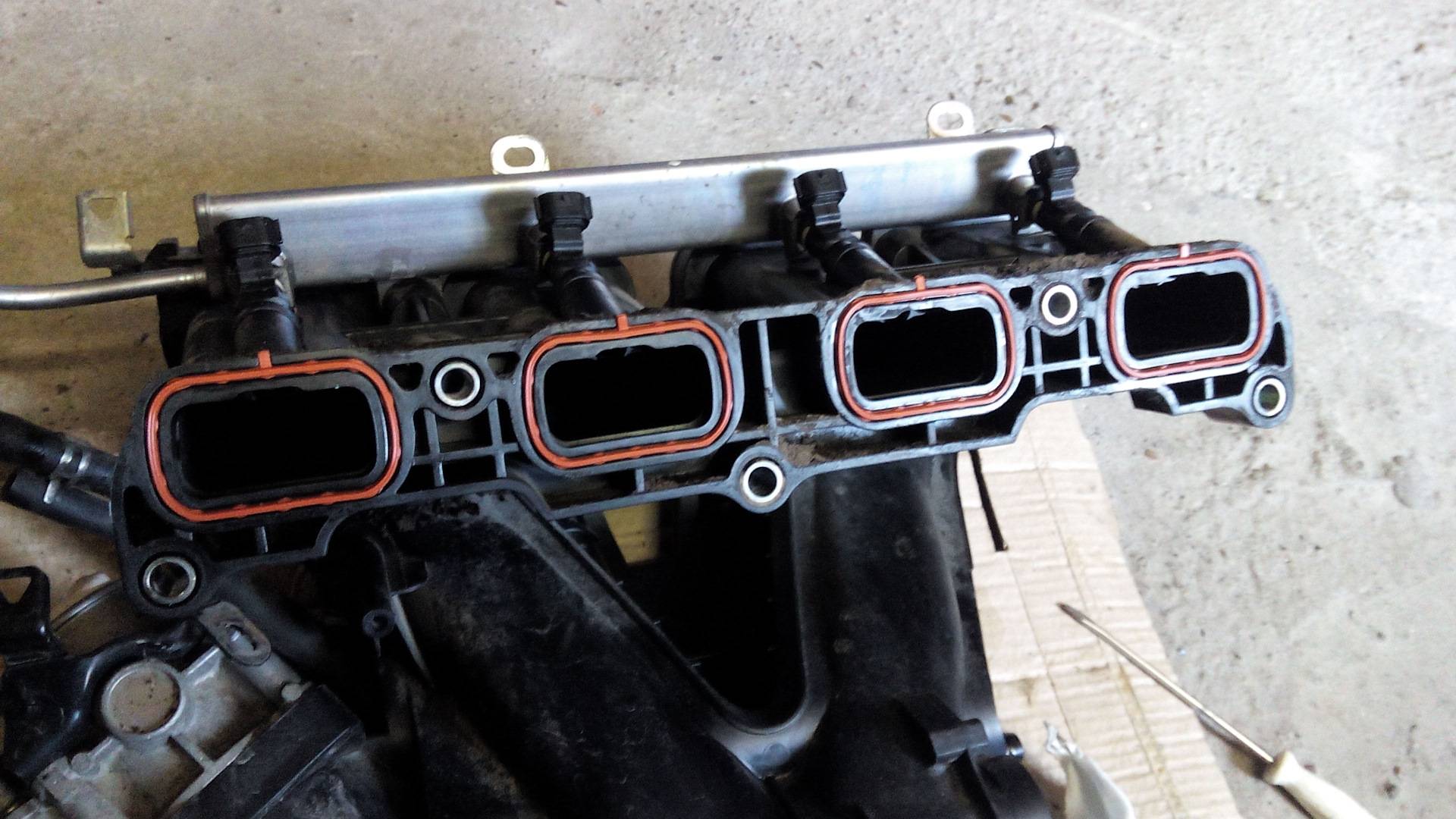

Прокладка впускного коллектора.
Уплотнительные резинки форсунок.

Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
Негерметичность системы вентиляции бензобака.

Советы по устранению проблемы

В основном, если впускной коллектор подсасывает воздух, то неполадка устраняется путем замены изношенных или поврежденных компонентов: прокладок, уплотнительной резины, шлангов

Осуществлять замену нужно осторожно, без усилий, чтобы не нарушить герметичность где-нибудь еще. К примеру, случается, что при неосторожном снятии или установке РХХ (регулятора холостого хода) на впуске повреждается датчик, и проблема только усугубляется

Лучше доверить дело специалисту.

Нюансы, советы и рекомендации по ремонту:

Не следует применять герметики и тому подобные способы, если потрескался шланг или деформировалась прокладка. Во-первых, попадание герметика во впускной коллектор может навредить – привести к загрязнениям. Во-вторых, эта мера недолговечная. Герметик быстро стынет и затем трескается.
Если впускной коллектор изготовлен из пластика и потрескался либо деформировался, то во время ремонта зачастую шлифуют прилегающие поверхности, запаивают трещины. Можно и сразу заменить коллектор полностью. Принимаемые меры зависят от типа повреждений, которые удалось найти.
Подсос воздуха впускным коллектором на ВАЗ или другом авто может не особенно отражаться на функционировании мотора, но это не значит, что можно запускать проблему. В любом случае двигатель от этого изнашивается сильнее, чем должен. Вот почему на авто с пробегом свыше 150 000 километров советуют время от времени диагностировать впускной тракт, чтобы вовремя принять меры.

Важно не только иногда проводить проверку герметичности впускного коллектора, но и отслеживать состояние воздушного фильтра, его гофры и корпуса. Суть в том, что поврежденный фильтр нередко является причиной прямого попадания воздушных масс в коллектор

В результате движок изнашивается из-за неочищенного воздуха с пылью и мелким мусором, на цилиндрах появляются заусенцы, поверхности трения повреждаются.

Такое случается, если имеют место повреждения корпуса фильтра или его гофры. Следует иметь в виду, что это может никак не отражаться на работе авто, его мощности и оборотах. Поэтому определить проблему можно только если целенаправленно проверить компоненты.

Как проверить подсос воздуха во впускном коллекторе

Андрей21.09.2016Автолюбителям на заметкуАвтолюбителю на заметку, двигатель, Диагностика неисправностей, Своими руками

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать – всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти “доступные пути” проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

возросшие обороты холостого хода
плавающие обороты на холостом ходу
неадекватное реагирование двигателя на нажатие/отпускание педали газа
возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я – собрать бесплатный дымогенератор “на коленке” из пластиковых бутылок.

Простой дымогенератор

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею – собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

Простой дымогенератор

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Система изменения длины впускного коллектора

Какой домкрат лучше

Как узнать пробег автомобиля

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться. Если в этот момент двс трясет ситуация осложняется. При незначительной потере герметичности данный вариант проверки может не помочь.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.

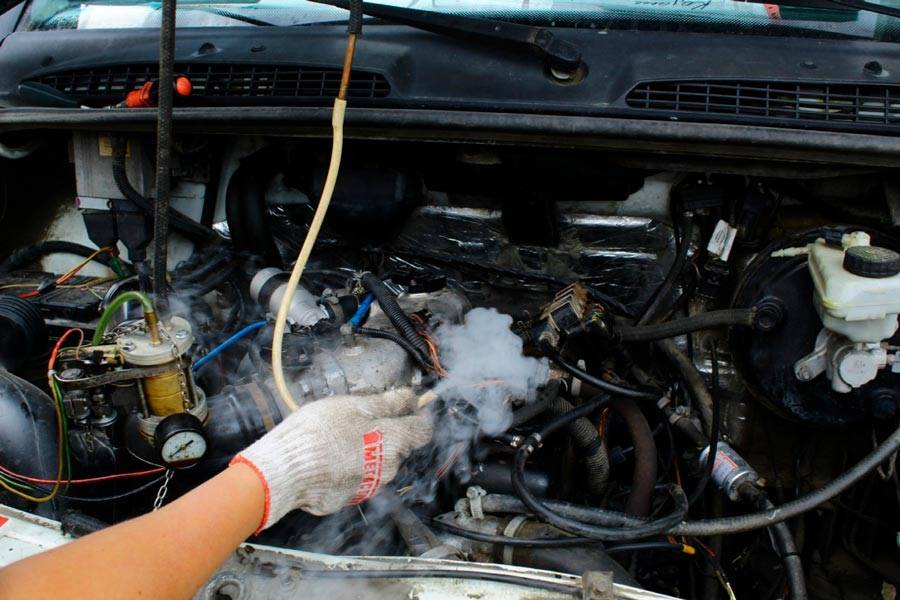

Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.
