Отсечка оборотов двигателя: для чего это нужно

Отсечка мотора — что это такое и когда происходит

Очень часто среди автомобилистов можно услышать фразу «перекрутил мотор». Не все понимают, что это означает и как происходит. Такое явление означает, что мотор требует капитального ремонта. Происходит это из-за того, что водитель не бережет автомобиль — на высокой скорости стрелка уходит в красную зону. Разберемся, почему такой стиль езды может представлять серьезную опасность.

Что дает отсечка. Когда силовая установка достигает пиковой нагрузки на высоких оборотах, почти во всех машинах может произойти отсечка мотора. Двигатель после этого больше не раскручивается. Делаем вывод — подобная функция необходима, чтобы уберечь силовой агрегат от максимальных нагрузок. Отсечку очень легко ощутить — теряется тяга, а двигатель работает с рывками. Заметим, что производитель на этапе сборки ограничивает допустимую частоту вращения коленчатого вала. При таких условиях, блок управления может блокировать подачу горючего в конструкцию, соответственно, затормаживает обороты. Активирование отсечки зависит от нескольких факторов — скоростной режим, уровень оборотов, давление

Во многих конструкциях скорость и обороты берутся во внимание совместно. Например, во время разгона до отметки, которая превышает максимально допустимое значение, блок управления перекрывает подачу горючего, из-за этого замедляется движение

После кратковременного снижения скорости мотор снова приступает к работе.

Можно ли доходить до отсечки. Если каждый раз ездить на минимальной скорости и невысоких оборотах, в моторе со временем образуются отложения. Из-за этого автовладелец может столкнуться с целым рядом проблем — потеря компрессии, динамики, увеличенный расход топлива. Поэтому силовую установку иногда обязательно нужно прогонять на высоких оборотах. Многие думают, что вымыть отложения можно при помощи химических средств, однако, эффект не всегда может быть 100%. Повышать количество оборотов нужно не чаще 4 раз на 100 км. При этом, разгонять нужно только хорошо прогретый двигатель.

Что будет, если отключить ограничитель. Отключить отсечку полностью нельзя, так как это понесет за собой быструю поломку двигателя. Можно отодвинуть ограничитель лишь на 5%. Чтобы провести более радикальную модернизацию, придется изменить конструкцию мотора. Если сдвинуть границы оборотов, можно добиться повышенной мощности силового агрегата. Однако, это может привести к поломке мотора. Чрезмерно высокие обороты могут повышать кинетическую энергию поршней, которые начинают деформировать некоторые детали. Это наблюдается, когда все элементы системы находятся в резонансе. Кроме того, после деактивации отсечки клапаны могут задерживаться в приоткрытом положении, это приводит к постепенному разрушению распределительного вала.

Итог. Эксплуатировать автомобиль рекомендуется в максимально бережных условиях. Не следует разгонять его до высоких оборотов, так как это не только затрачивает большее количество топлива, но и увеличивает риск поломки двигателя. Ограничитель отключать не рекомендуется — это приблизит износ силовой установки.

Токовая отсечка

То́ковая отсе́чка — вид релейной защиты, действие которой связано с повышением значения силы тока на защищаемом участке электрической сети.

Применение

Электрический ток, протекающий в электрической сети, вызывает нагрев её элементов. При проектировании все элементы электрической цепи выбирают так, чтобы они могли сколь угодно долго выдерживать действие тока в нормальном режиме. Однако, в случае короткого замыкания значение силы тока в сети значительно возрастает, что может привести к разрушениям элементов, возгораниям и другим серьёзным последствиям. Кроме того, с возрастанием силы тока увеличиваются электродинамические силы, воздействующие на элементы цепи, что так же может привести к их разрушениям. Изготовлять элементы электрических цепей такими, чтобы они могли долго выдерживать токи короткого замыкания, нецелесообразно с экономической точки зрения. Скорость, с которой возрастает значение электрического тока в повреждённой цепи, такова, что человек не может успеть среагировать должным образом и вмешаться. В связи с этим, практически повсеместно для защиты электрических сетей используется автоматическая защита от коротких замыканий. Одной из основных является токовая отсечка.

Принцип действия

Устройства данной защиты контролируют величину силы тока на защищаемом участке. В случае увеличения силы тока выше определённого значения защита срабатывает на отключение этого участка.

Значение величины силы тока, при котором срабатывает защита, называется уставка.

Уставку обычно выбирают таким образом, чтобы цепь обесточилась быстрее, чем в ней произойдут какие-либо разрушения. Реализуют токовую отсечку разными способами. Чаще всего для отключения применяют электромагнитные реле тока, в которых под воздействием электромагнитной силы замыкаются контакты, выдавая сигнал на отключение выключателя защищаемого элемента. По тому же принципу действуют различные автоматические выключатели. [ источник не указан 2109 дней ] Температура, повышающаяся за счет электрического тока, является воздействующей величиной для других защитных электрических аппаратов — предохранителей. При достижении определённого значения температуры плавкая вставка в предохранителе разрушается, обрывая электрическую цепь.

Особенности

Величина электрического тока, протекающего через цепь во время короткого замыкания, зависит от того, в каком месте это замыкание произошло. Чем это место ближе к источнику тока, тем больше величина силы тока. Это свойство позволяет обеспечивать данной защитой требование селективности. [ стиль ] Для того, чтобы защита срабатывала непосредственно на том участке, на котором она установлена, её уставку принимают большей, чем значение силы тока короткого замыкания вне защищаемого участка. В этом случае защита не сработает, если короткое замыкание произойдёт вне защищаемого участка. Благодаря этому, токовую отсечку называют защитой с абсолютной селективностью.

В отдельных случаях токовая отсечка может быть выполнена неселективной. В этом случае она защищает не отдельный участок линии, а всю линию целиком. Выполнение такой защиты оправдано тем, что сразу после её действия начинает работать устройство автоматического повторного включения (АПВ). Если АПВ оказывается неуспешным, то срабатывает дифференциальная защита шин.

Разновидности токовых отсечек

Токовые отсечки подразделяются по величине выдержки времени срабатывания:

  • мгновенные токовые отсечки,
  • отсечки с выдержкой времени,
  • отсечки без выдержки времени,

Время действия мгновенной токовой отсечки определяется собственным временем срабатывания пускового элемента (токовое реле), промежуточных элементов (промежуточных реле, подающих сигнал отключения непосредственно на расцепитель выключателя). Обычно время срабатывания мгновенной отсечки составляет 0,04—0,06 с. Отсечки с выдержкой времени имеют время срабатывания 0,25-0,6 с, для чего специально вводится элемент выдержки времени. Автоматические выключатели с наличием функции отсечки с выдержкой времени называются селективными автоматическими выключателями. Применение мгновенной токовой отсечки в сочетании с отсечкой с выдержкой по времени позволяет выполнять защиту линий с минимальным временем и селективно (здесь селективность выполняется аналогично принципу максимально-токовой защиты: по времени). Если же выдержка времени токовой защиты составляет более 0,6 с, то такие защиты относят уже к максимально-токовым защитам (МТЗ).

голоса

Рейтинг статьи

Езда на высоких-низких оборотах. Можно или нельзя?

Сегодня будет затронута тема “стиля езды”. Надеюсь, что она поможет сохранить мотору долгие километры до ее капиталки. Каждый раз водители задают вопрос: на каких оборотах лучше ездить на автомобиле, на высоких или на низких?

И так, двигатели внутреннего сгорания делятся на 2 типа:

1. Тихоходные (например, москвич 2141)

2. Высокооборотистые (от классики до приоры и гранты )

Первый тип двигателя – тихоходный, рассчитанный на тягу, а не на раскручивание двигателя для достижения максимальной скорости. Он похож на дизельный тип. Максимальный крутящий момент достигается на низких оборотах (для бензинового типа) около 2500 об/мин.

У высокооборотистых силовых агрегатах, пик крутящего момента приходится в диапазоне 3500-4500 об./мин . Следовательно, машина лучше тянет на высоких оборотах.

К чему приводит езда на низких оборотах?

К чему все эти цифры. Дело в том, что высокооборотистый тип двигателя, при работе на низких оборотах испытывает:

1. Масляное голодание. Масляный насос плохо подает масло на небольших оборотах, а в это время под большой нагрузкой работают подшипники (вкладыши коленчатого вала). Из-за низкого давления масла, оно, плохо смазывает трущие детали двигателя и со временем начинают тереться “металл об металл”, что может привести к перегреву и заклиниванию основных механизмов силового агрегата.

2. Образуется нагар в камере сгорания. Бензин сгорает не полностью, засоряются свечи, форсунки.

3. Распредвал работает под нагрузкой. Начинают стучать пальцы поршней.

4. Происходит детонация, т.е. бензин взрывается раньше, чем надо (самовоспламенение), большая нагрузка на поршневую группу. Двигатель дергается, больше греется.

5. Увеличивается нагрузка на трансмиссию. Коробка плохо смазывается и работает под нагрузкой из-за езды в натяг.

6. Увеличивается расход топлива. На низких оборотах, чтобы ускорится, педаль “газа” вдавливается больше чем, если бы двигатель был раскручен, следовательно, дополнительное обогащение смеси – отсюда и больший расход.

7. Малая приемистость на дороге. В случаи возникновения опасной ситуации, невозможно быстро ускорится.

Я Вас наверно напугал, теперь, сложилось впечатление, что нужно ездить только на высоких оборотах. Нет, на высоких тоже нагрузка на все узлы автомобиля. Самая приемлемая езда на средних оборотах . А вообще нужно слушать двигатель, чувствовать тягу. Если спускаться с горки (“газ ” отпущен), то обороты 1500-2000 об/мин не вредны, т.к. силовой агрегат не работает “внатяг”.

Основные факторы езды на средних оборотах (средние обороты в диапазоне (2800-4500об/мин))

  • Двигатель работает без нагрузок;
  • Легко может набрать скорость;
  • Меньше нажимается педаль акселератора, следовательно, и меньше расход топлива;
  • Топливо сгорает полностью, не образуется нагар в цилиндрах ;

Для того чтобы двигатель был в “форме”, иногда полезно раскручивать его до максимальных оборотов, чтобы он самоочистился от нагара в цилиндрах, так сказать “прочихался”.

Многие говорят: “вот на холостом ходу двигатель нормально же смазывается, значит можно и на них ездить или чуть выше ХХ”.

Не стоит забывать, что на ХХ двигатель работает без нагрузок. Во многих книжках для эксплуатации автомобиля написано, что нежелательно работы двигателя, больше 15-20 мин. на ХХ.

Катайтесь аккуратно, не насилуя двигатель, и тогда он будет служить Вам долгие годы.

Источник

Типы отсечек двигателя по плавности срабатывания

Есть также такие понятия, как «жесткий» и «мягкий» ограничители. «Жесткие» ограничители – это те, в которые вы «врезаетесь» во время интенсивного набора скорости с неприятным клевком, когда мощность двигателя внезапно пропадает. «Мягкие» ограничители замедляют обороты постепенно, это не так заметно.

Иногда, если на автомобиле стоит мягкий ограничитель, автовладелец даже может задаться вопросом: а он вообще есть на этом двигателе?

Скажем так: если есть сомнение, есть ли «отсечка» или ее нет, не играйте с огнем, не нужно превышать заданных оборотов в красной зоне. А еще лучше посмотрите в технической документации, какие предельные обороты заявлены производителем для вашего типа двигателя. Всегда держите в уме это число и даже близко к нему не подходите, если не хотите уехать на внезапное ТО на эвакуаторе.

Крутить или не крутить двигатель до отсечки? Нужно ли это делать

Очень часто мне задают вопрос – «подскажите, пожалуйста, можно ли или нужно ли крутить двигатель до высоких оборотов (некоторые еще называют жарить, «дать просраться» и т.д.)». Понять их можно, сейчас на многих сайтах, да и форумах ходит такое мнение, что если будешь «пенсионерить» (передвигаться с оборотами не выше 2000 – 2500), то двигатель твоего автомобиля будет ходить долго и счастливо (будет чуть ли не вечный)! НО так ли это на самом деле? Давайте разбираться, выскажу свое мнение, как обычно будет и видео версия в конце …

В самом начале хочется отметить, что понятие высокие обороты у всех автомобилей различное, например для бензиновых нормальные будут в пределе 2000 – 4000 об/мин, а вот для дизеля 1500 – 2000 об/мин. Также объемный V-образный мотор, быстрее выйдет на заданную скорость, чем скажем 1-3 литровые рядные бензиновые варианты, которые нужно крутить.

НО суть сейчас не в этом, в городе то особо не погоняешь, да еще добавляют «ложку дегтя» вот такие вот щадящие свой мотор и как они считаю продлевающие ресурс индивидуумы! Плетутся, дай бог 40 – 60 км/ч, с минимальными 2000 оборотов. Действительно ли они продлевают ресурс или все это бред?

Минимальные обороты

Какая-то логика в словах тех, кто так говорит и пишет — есть! Вроде не насилую мотор, езжу спокойно, машина проходит дольше. НО не все так просто.

Еще раз повторю свою верхнюю фразу, для бензинового мотора считается нормальными 2000 – 4000 об/мин. А максимальная мощность зачастую раскрывается уже при 5000 – 5500 об/мин

И поверьте 4000 оборотов вполне достаточно для нормальной работы, то есть вы не насилуете силовой агрегат (ресурс сокращается не так сильно), но и не даете ему обрасти нагаром.

Минусы низких оборотов:

  • Давление масла – сейчас практически любой силовой агрегат, даже на холостом ходу создает нужное достаточное давление для нормальной работы. И действительно пока вы не едите его достаточно. НО стоит вам поехать, нагрузка на агрегат уже другая, насос прокачивает масло, но при больших нагрузках и малых оборотах его может быть не достаточно. Что я имею в виду, простой пример – 2000об (вы специально не крутите), машина груженая, да еще лезете в горку. Насос как качал масло, так и качает, но его может быть не достаточно для этой нагрузки, поэтому может идти повышенный износ.
  • Нагар – кокос. Любой ДВС — это двигатель внутреннего сгорания, и даже если в него залить самое чистое топливо (самый чистый спирт), то процесс горения вы все равно никуда не денете. А этот процесс сопровождается нагаром! При малых оборотах, эти углеродистые отложения не успевают сгореть и отойти в выхлопную трубу, оседая все больше и больше. НО если раскрутить свой мотор, повышаются обороты и температура в камере сгорания, тогда этот нагар частично вылетает в выхлопную трубу. И внутри камеры сгорания становится намного чище.

Детонация. Как вы думаете, какой процесс, самый разрушительный в моторе? Не гадайте, отвечу за вас – ДЕТОНАЦИЯ. Сейчас я не буду расписывать, что это такое, у меня скоро будет про это статья. Смысл здесь в чем, если камера сгорания зарастает коксом, тогда детонация не заставит себя ждать, и вы наоборот погубите свой ДВС быстрее, чем положено ресурсом

В общем низкие обороты не всегда плохо, но их нужно дозировать, про это чуть ниже.

Высокие обороты, крутить до отсечки

Всегда так делать, тоже не стоит. Прямо на каждом светофоре и при каждой остановке. Все же излишне большая нагрузка при каждой остановке – ТОЖЕ НЕ НУЖНА.

Во-первых, это быстрее изнашивает ваш мотор

Во-вторых, Это негативно влияет на АКПП или механику, банально быстрее изнашивая диск сцепления.

В-третьих, Быстрее разгоняешься, нужно дольше и интенсивнее тормозить, больший износ колодок и дисков

Это все понятно, но как же ездить, получается и не крутить, и не тошнить?

А как тогда ездить?

Ездите нормально. Чередуйте нагрузку – есть очень простой способ.

Передвижение с оборотами в 2000 – 4000, но один или пару раз за поездку нужно крутить до 5000 – 6000, чтобы так сказать дать просраться ДВС, удалить весь кокс из камеры сгорания, из мелких масляных каналов (потому как насос начинает качать больше и интенсивнее). Да и в целом силовой агрегат на это рассчитан.

Подводим простой итог:

  • Постоянно тошнить не нужно (2000 об), камера сгорания зарастет коксом
  • Постоянно крутить с места и класть стрелку в отсечку, не нужно (большой износ)
  • НА не прогретом моторе забываем о высоких оборотах
  • Пользуйтесь такой формулой, ездим нормально (2000-4000об), раз или два за поездку раскручиваем больше 5000-6000об

Сейчас видео версия смотрим

НА этом заканчиваю, думаю, моя статья и видео были вам полезны. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

Вот как работает отсечка оборотов, и почему она важна даже для профессионалов

Двигателю нужен ограничитель оборотов, чтобы предотвратить повреждение компонентов мотора от превышения скорости вращения его механизмов. Но каковы различные способы, которые применяются для реализации работы так называемой «отсечки», и что может произойти, если на вашем автомобиле ее нет?

Итак, «отсечка», он же ограничитель максимальных оборотов. В соответствии с названием ясно и его предназначение – система ограничивает максимальную скорость оборотов, которую может достичь коленчатый вал двигателя, тем самым предотвращая повышенный износ или поломки.

Особенно феерично выглядят «взрывы» дизельных двигателей – из-за тяжелых поршней происходит обрыв шатунов, и они пробивают двигатель насквозь, снося «бошку» мотора или обломками шатуна пробивая блок двигателя. Подорожником такие автомобильные травмы не лечатся:

Любой двигатель сконструирован для того, чтобы функционировать в определенном пределе, который измеряется в оборотах шатуна за 1 минуту.

Ограничитель оборотов установлен на многих автомобилях с завода, но его точно не нужно путать с красной зоной максимальных оборотов. Не всегда эти два показателя совпадают. Красная зона – это часть рабочих оборотов двигателя. Оставаться в этой зоне необходимо как можно меньшее количество времени, при этом ничего серьезного с вашим мотором не должно произойти, кроме повышенного расхода топлива и малой продуктивности, но именно ограничитель должен остановить набор скорости вращения, выходящую за пределы того, что элементы двигателя физически способны выдержать.

На каких оборотах не «убивается» двигатель?

«Я всегда езжу, переключаясь примерно на 2000 об/мин. Когда даю машину в руки сыну, он «гоняет» тахометр к 5000 об/мин. И еще говорит, что мотору даже полезно работать в таком режиме. А я считаю, что он «убивает» двигатель. Скажите, как влияет на износ мотора работа на высоких оборотах?» А ведь вопрос на самом деле интересный! Посмотрите на тахометр любого автомобиля – обычно на шкале имеется «красная зона», которая условно обозначает предельно допустимые обороты для данного двигателя. У бензиновых моторов она начинается примерно с 6000 об/мин, у дизельных — примерно с 4500-5000 об/мин. «Как бы ты ни крутил мотор, сработает заводская отсечка, которая ограждает мотор от «перекрута» и повреждения. В принципе можно эксплуатировать двигатель во всех диапазонах работы, предусмотренных производителем. Понятно, что на высоких оборотах возрастает нагрузка, выше температурные режимы, может иметь место повышенный расход масла на угар. Но ничего критичного не происходит, мотор рассчитан на работу в таком режиме, особенно если речь идет не о постоянной работе, а о кратковременной и соблюдаются все правила эксплуатации, начиная с обкаточного режима и заканчивая межсервисным интервалом», — утверждает наш постоянный технический консультант Александр Юдин. Так что работа мотора на высоких оборотах допустима. И все же оговоримся: раскручивать двигатель до «красной зоны» имеет смысл при необходимости, например в момент разгона при совершении обгона. А вот постоянная работа на высоких оборотах («режим автобана») действительно может сказаться на техническом состоянии и ресурсе мотора. С другой стороны, езда на чрезмерно низких оборотах также имеет свои последствия. Чем быстрее вращается коленвал, тем выше давление в системе смазки и тем больше зарядка аккумулятора. Пытаясь ехать на «высоких» передачах при низких оборотах, вы заставляете двигатель работать под нагрузкой – ресурса ни ему, ни коробке это не добавляет, да и расход топлива ниже не становится. «Понятно, что при 1000-1200 оборотах в минуту рабочее давление масла в двигателе уже достигается, проблем с масляным голоданием двигателя нет. Но, например, при движении с такими оборотами на пятой передаче достается механической коробке, которая смазывается разбрызгиванием. Как правило, страдают подшипники валов», — отмечает наш эксперт.

Что такое отсечка оборотов двигателя и зачем она нужна

Частоавтомобилисты могут употреблять такие выражения: «мотор упирается в отсечку»,«сработала отсечка мотора». Такие выражения означают, что показания тахометравходят в красную зону или о необходимости развития скорости автомобиля до максимальногоразгона. Что же представляет собой отсечка?

Что такое отсечка

Являетсяфункцией в современных транспортных средствах, которая обеспечивает защиту отвысокой нагрузки и небезопасных режимов работы.

Ее работа заключается впрекращении подачи топлива в цилиндры, если достигнуты критические значения приработе двигателя.

Важно! Необходимо понимать, что отсечка двигателя не является неисправностью или сбоем при работе мотора. Данная функция является полезной и дает оптимальную работу в безопасном режиме

Объяснитьэтот термин простым языком можно так: в результате достижения максимальныхпоказателей нагрузки в работе двигателя срабатывает функция защиты. Этопозволяет двигателю раскручиваться меньше, так как мотор итак имеет повышеннуюнагрузку. В такие минуты водители автомобиля могут ощущать, что двигатель нетянет и при этом присутствуют рывки и в тяге имеются паузы.

Как работает функция

Заложеннаяв транспортное средство специальная система для безопасности двигателя иуменьшения его оборотов позволяет водителю иметь возможность увеличиватьобороты только до предусмотренной штатной отсечки. Все это уберегает мотор отбольших нагрузок.

Припонимании, что означает данная система необходимо учесть и другие не менееважные параметры. Существуют характеристики применимые к мотору, в процессекоторых определяется величина максимальной нагрузки, при которой срабатываетфункция защиты:

  • скорость машины;
  • вращения, которые совершаются коленчатым валом;
  • давление выхлопа в моторе.

Типы отсечек

Необходимоучитывать, что имеются различные виды, которые различаются по принципудействия, но имеют цель защиты от повышенных нагрузках.

  1. Скорость – вид отсечки активируетсятогда, когда достигается определенная скорость, которая является максимальной.Благодаря данной функции производители создали ограничение пика скоростимашины. За счет заданной системы автомобиль не может разгоняться быстрееуказанных параметров.
  2. Турбина – данный вид можетсрабатывать на скорость оборотов турбонагнетателя или давление газа втурбокомпрессоре. Этот тип используется на турбированных двигателях.
  3. Коленчатый вал – являетсясамой распространенной. Контролирует вращение и за счет определенных лимитовфункция не позволяет валу подниматься. Такими типами отсечек оснащены не толькоиномарки, но и отечественные автомобили.

Рекомендуется при повышенных оборотах применять качественныесмазочные материалы, для защиты износа деталей и различных поломок

Очень важносвоевременно производить замену смазочного материала и контролировать егоколичество. Не желательно эксплуатировать машину на высоких оборотах, это можетпривести к высокому расходу топлива и масла

Подключение и настройка. Отсечка для карбюраторных двигателей

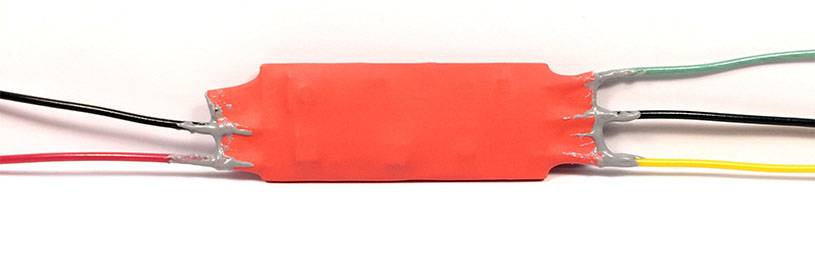

Отсечки карбюраторные(ОТС-1, ОТС-5С, ОТС-5К) далее сокращенно «ОТС», предназначены для подключения к бесконтактной системе зажигания на основе датчика Холла. Имеют 4 или 5 провода(опция «выход на шифт-лайт»)

ВАЖНО: Не устанавливайте ОТС на автомобили с допуском к движению по дорогам общего пользования! ТОЛЬКО ДЛЯ СПОРТИВНЫХ ТРАНСПОРТНЫХ СРЕДСТВ (имеющих технический паспорт на автомобиль, участвующий в спортивных соревнованиях). *Соответствие ОТС регламенту конкретных соревнований уточняйте у организаторов

ВАЖНО: Действия по установке ОТС должны выполняться квалифицированным персоналом, с соблюдением всех действующих требований безопасности!

Найти и разрезать сигнальный провод датчика Холла Идет от коммутатора(конт.№6) к трамблеру на разъем датчика Холла(конт.№2) Цвет провода: зеленый Подключить ОТС в разрез сигнального провода датчика Холла Зеленый провод ОТС к разрезанному концу, который ведет к коммутатору(конт.№6) Желтый провод ОТС к разрезанному концу, который ведет к датчику Холла(конт.№2)

Найти плюсовой провод питания датчика Холла Идет от коммутатора(конт.№5) на разъем датчика Холла(конт.№1) Цвет провода: красный Подключить к нему красный провод ОТС. Не разрезать.

Найти общий провод(«минус») питания датчика Холла Идет от коммутатора(конт.№3) на разъем датчика Холла(конт.№3) Цвет провода: белый / бело-черный Подключить к нему черный провод ОТС. Не разрезать.

ВАЖНО: красный и черный провода ОТС должны подключаться именно к питанию датчика Холла. Прямое подключение ОТС к бортовому питанию автомобиля недопустимо!. Если заказана опция «выход на шифт-лайт» то подключить светодиод

Найти на ОТС провод «выход на светодиод шифт-лайт». Расположен между желтым и зеленым проводами ОТС Цвет провода: черный Подключить к нему черный провод светодиода шифт-лайт

Если заказана опция «выход на шифт-лайт» то подключить светодиод. Найти на ОТС провод «выход на светодиод шифт-лайт». Расположен между желтым и зеленым проводами ОТС Цвет провода: черный Подключить к нему черный провод светодиода шифт-лайт.

Найти в салоне автомобиля провод +12В от замка зажигания. Этот провод питания должен быть защищен предохранителем номиналом не более 5А. Расположен где-то под приборной панелью. Цвет провода: не известен(зависит от модели) Подключить к нему красный(«плюсовой») провод светодиода шифт-лайт.

ВАЖНО: Выход на шифт-лайт может выдержать ток до 50мА(миллиампер) Для ограничения тока в цепи подключите последовательно светодиоду шифт-лайт резистор. Рекомендуемый номинал 500Ом подойдет для «обычных» маломощных светодиодов

У ОТС-5С»синяя» и ОТС-5К»красная» две независимые настройки:

  • обороты: 3500 — 8000об/мин
  • режим срабатывания: пронумерованы от 0 до 4. т.е. всего их 5!

У ОТС-1″белая» одна настройка:

обороты: 3500 — 8000об/мин

Настройка оборотов:

  • Вывести двигатель на желаемые обороты между 3500 и 8000 (где должна начать срабатывать отсечка) Нажать кнопку, расположенную в левом верхнем углу ОТС В момент нажатия кнопки произойдет измерение и запись текущих оборотов двигателя в память ОТС Если обороты двигателя меньше 3500 то нажатие на кнопку будет проигнорировано системой Для

повышения оборотов вначале выполнить сброс настроек(см.ниже) Иначе срабатывание отсечки не даст вам вывести двигатель на желаемые обороты При настройке оборотов настройка «режим» не сбивается

Настройка режима:

  • Включить зажигание, но

не заводить двигатель Нажать на кнопку. Режим переключится на +1 вперед Режимы будут переклчаться по кругу. C 4 будет переход на 0, потом 1-2-3-4 и снова 0-1-2-3-4 и т.д. При настройке режима настройка «обороты» не сбивается

Cброс настроек:

  • Выключить зажигание, обесточив таким образом ОТС Нажать и удерживать кнопку, расположенную в левой верхней части ОТС Включить зажигание, подав таким образом питание на ОТС Отпустить кнопку После сброса режим будет = 0, обороты = 8000

Видео инструкции
