Как и с каким усилием затягивать шатунные и коренные вкладыши

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование деталей Момент затяжки, Н-м

Выключатель света заднего хода 20

Болты крепления крышки дифференциала 40

Болты крепления каркаса рычага механизма переключения передач 7

Болты крепления корпуса механизма переключения передач 22

Болт стяжного хомута штока привода механизма переключения передач 14

Болты крепления коробки передач к блоку цилиндров 73

Задний болт крепления коробки передач к поддону картера 31

Болты крепления коробки передач к поддону картера (кроме заднего) 21

Болты крепления кронштейна нижней штанги силового агрегата 90

Болты крепления кронштейна левой опоры силового агрегата 48

Причины износа

Как было упомянуто выше, при работе двигателя на каждый коренной вкладыш двигателя постоянно воздействует сила трения, стремящаяся сместить его с исходного места. В исходном состоянии в исправном двигателе прочность деталей рассчитана с запасом, для того чтобы выдерживать такие нагрузки. Для силовых агрегатов мощностью до 200 л. с. напряжения на вкладыш составляют от 0,1 до 1 кгс. Величина силы его пропорциональна нагрузке при постоянном коэффициенте трения.

К тому же вкладыши коренные защищены тем, что функционируют в режиме жидкостного трения. Это обеспечивается применением масла, которое создает пленку между шейкой вала и рабочей поверхностью вкладыша. Таким образом рассматриваемые детали предохраняются от прямого соприкосновения, и достигается минимальная сила трения. Образование масляной пленки определяется скоростью взаимного перемещения трущихся деталей. Лучшие онлайн казино России: Честный рейтинг казино ТОП 10 на начало 2021 года . С ее возрастанием увеличивается гидродинамический режим трения. Под данным термином понимают возрастание эффективности затягивания пленки в зазор и увеличение ее толщины вследствие этого. Однако с возрастанием скорости деталей также увеличивается количество выделяемого при трении тепла, и, следовательно, температура масла возрастает. Это приводит к его разжижению, в результате чего толщина пленки снижается. Поэтому для оптимального режима работы необходимо достижение баланса между рассмотренными процессами.

В случае нарушения целостности масляной пленки коэффициент трения возрастает. Вследствие этого проворачивающий момент, создаваемый коленчатым валом, увеличивается даже при постоянной нагрузке.

Однако иногда встречается обратная ситуация, когда повышенные по каким-либо причинам нагрузки приводят к уменьшению толщины масляной пленки. Также в результате этого возрастает температура, особенно в зоне трения. Вследствие этого смазка разжижается, еще больше сокращая толщину.

Данные процессы могут быть взаимосвязаны и проявляться совместно. То есть один из них может являться следствием другого.

Следовательно, на проворачивающий момент значительно влияет вязкость масла. Связь между данными факторами прямо пропорциональна, то есть чем она выше, тем больше сила трения. К тому же при большой вязкости увеличивается масляный клин. Однако при чрезмерной вязкости масло не поступает в достаточных объемах в зону трения, вследствие чего толщина масляного клина снижается. Вследствие этого влияние вязкости масла на проворачивание вкладышей невозможно определить однозначно. Поэтому в учет принимают другое свойство данного материала: смазывающую способность, под которой понимают прочность его сцепления с рабочей поверхностью.

Коэффициент трения определяется шероховатостью и точностью геометрии соприкасающихся поверхностей, а также наличием в смазочном материале посторонних частиц. В случае присутствия частиц в смазке либо неровностей поверхности пленка нарушается, вследствие чего на некоторых зонах проявляется режим полусухого трения. Причем данные факторы наиболее интенсивно проявляются в начале эксплуатации автомобиля, когда происходит приработка деталей, поэтому трущиеся детали в этот период особо чувствительны к перегрузкам.

Помимо этого, коренные вкладыши коленвала проворачиваются по причине недостаточного усилия, удерживающего их в постели. Оно может быть обусловлено неграмотной установкой либо являться следствием износа в результате воздействия проворачивающего момента.

Виды и назначение колёсных болтов

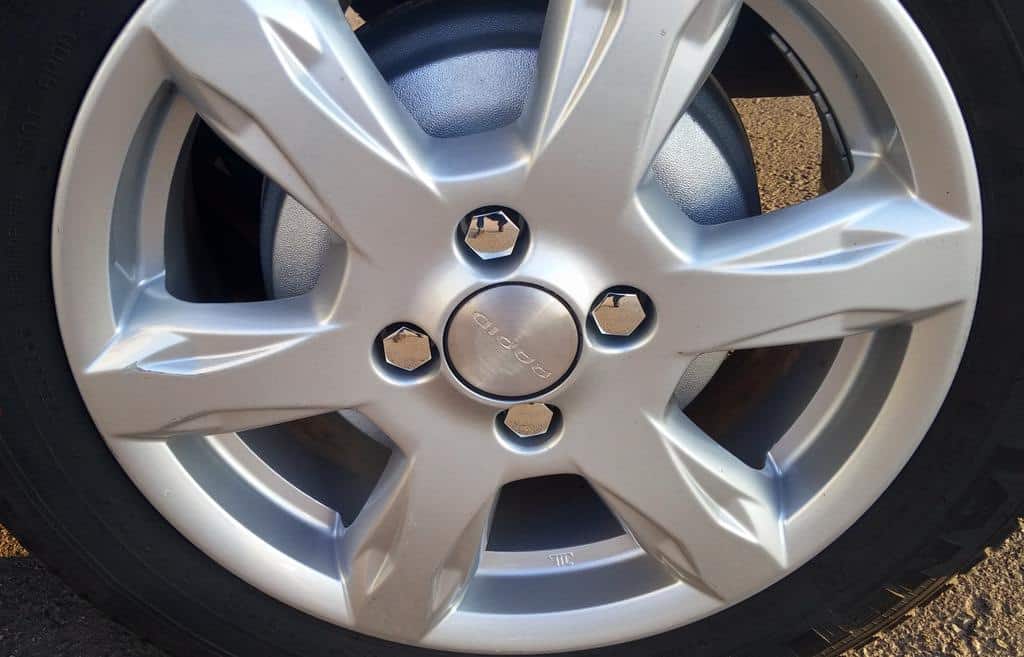

Начать необходимо с того, что колесо может крепиться к автомобилю несколькими способами — гайками и болтами. На колёса современных машин гайки практически не устанавливаются, поскольку это не эстетично и опасно, что не скажешь про болты. Они в свою очередь производятся самой разной геометрии и плотно ввинчиваются в обод колеса, что исключает раскрутку.

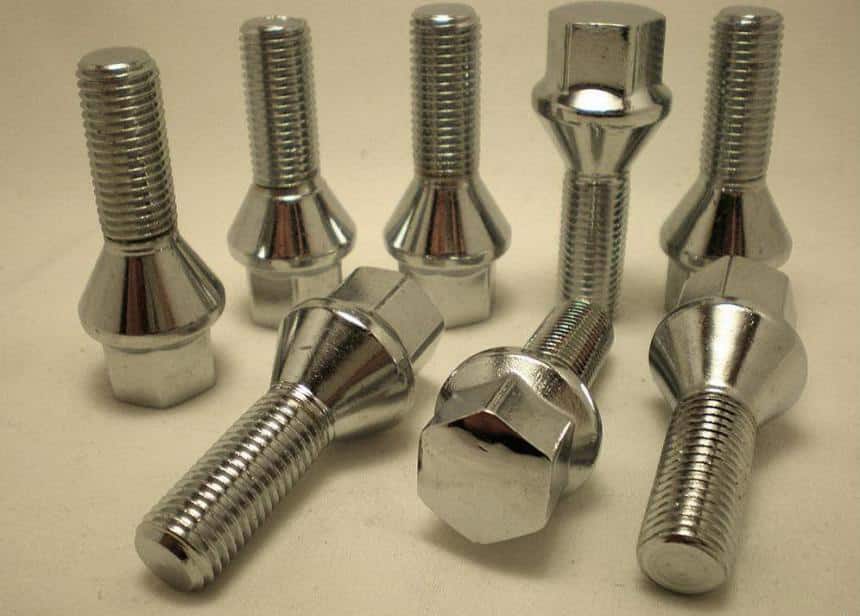

Колесные болты

Говорить об устройстве этой детали практически нечего, хотя есть некоторые моменты, на которые стоит обратить внимание. Многие, наверное, замечали, что все колёсные болты имеют конусную либо овальную форму

Это сделано не зря. Благодаря такой окантовке они центрируют колесо, поскольку в нём есть специальные углубления той же формы, а также вклиниваются в металл из-за трения.

Размеры болтов могут варьироваться в широком диапазоне, но чаще всего, для легковой машины делают диаметром 12-14 мм. Шляпка тоже может быть исполнена по-разному — под гаечную головку, шестигранник, с секретом и т.д

На последний в этом списке стоит обратить внимание. Такие болты продаются со своим специальным ключом, который имеет подходящую геометрию исключительно для определённых шляпок

С одной стороны это хорошо, поскольку ваши колёса никто не сможет открутить и украсть. Но с другой стороны, при потере ключа придётся выкидывать много денег, для того чтобы на СТО их смогли высверлить. Говоря о длине, она тоже должна быть определённой, чтобы с обратной стороны ступицы было видно хотя бы несколько миллиметров резьбы.

Износ вкладышей коренных шатунных

Износ вкладышей приводит к снижению давления масла в системе смазки двигателя. Это мы можем заметить при показаниях прибора давления масла в двигателе. При износе вкладышей шатунных или коренных, их необходимо заменить на новые, так как это может привести к значительному износу колен вала.

Если колен вал поврежден от износа, то его необходимо снять и отдать на шлифовку на станке. Самые распространенные причины износа вкладышей это попадание металлической стружки, грязи, мусора, обычное старение вкладыша, плохое смазывание маслом в системе и т.д.

Вкладыши не подлежат восстановлению их просто меняют на новые. Заменить вкладыши вы можете сами, если у вас есть опыт ремонта двигателя и нужный для этого инструмент.

Вкладыши – это подшипники скольжения, их два типа, коренные и шатунные. Они выдерживают сильные нагрузки при работе двигателя. Вкладыши состоят из сплавов алюминия с оловом.


износ вкладышей

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом.  Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя

Если зазор будет увеличен, тогда происходит снижение давления смазки

В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера.  Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм  является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается  обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

Замена коренных и шатунных вкладышей

Если двигатель остановлен из-за низкого давления масла в магистрали, то в первую очередь проверьте состояние клапанов и ротора центробежного масляного фильтра, масляного насоса, отводящего патрубка масляного насоса и прокладок фланцев патрубка.

Только убедившись в исправности этих узлов, приступайте к проверке состояния коренных и шатунных подшипников.

Зазор между вновь установленными вкладышами и шейками коленчатого вала равен 0,065-0,123 мм. для шатунных шеек и 0,070-0,134 мм. для коренных при измерении в плоскости, перпендикулярной к плоскости разъема подшипников.

Шатунные и коренные вкладыши заменяйте, если зазоры между вкладышами и шейками коленчатого вала при нераскомплектованных деталях достигают следующих величин:

  • для шатунных подшипников 0,40 мм. при овальности более 0,06 мм.
  • для коренных подшипников 0,40 мм. при овальности более 0,1 мм.
  • если в результате измерений будет установлено, что зазор в подшипниках и овальность шеек коленчатого вала превышают допустимые, то перешлифуйте шейки коленчатого вала на следующий ремонтный размер согласно таблице ниже.

Размеры шеек коленчатого вала

При замене вкладышей устанавливайте их того же номинала, который имеют шейки коленчатого вала.

Коленчатые валы, шатунные или коренные шейки которых изготовлены по размеру второго номинала на первой щеке имеют дополнительные обозначения:

  • «2К» — коренные шейки второго номинала.
  • «2Ш» — шатунные шейки второго номинала.
  • «2КШ» — шатунные и коренные шейки второго номинала.

При подборе вкладышей обращайте также внимание на обозначение размерной группы вкладыша по высоте. Размеры групп обозначаются на внутренней поверхности усиков знаком «+» или «-«

В комплект входят вкладыши: один с маркировкой «+», другой — «-» или оба без маркировки.

При сборке кривошипно-шатунного механизма выполните следующие операции:

  1. промойте все детали дизтопливом и продуйте сжатым воздухом.
  2. смажьте подшипники дизельным маслом и уложите коленчатый вал.
  3. установите крышки и затяните болты коренных подшипников, начиная от средней шейки, в 2-3 приема моментом 20-22 кгс*м (200-220 Н*м). Вал должен от руки легко проворачиваться и иметь осевое перемещение 0,10-0,29 мм. для нового дизеля и до 0,5 мм. — бывшего в эксплуатации.
  4. смажьте гильзы цилиндров дизельным маслом, расположите правильно замки поршневых колец и установите шатун с поршнем в гильзу цилиндров. Установите крышку в сборе с вкладышами и затяните гайки шатунных болтов моментом 14-16 кгс*м (140-160 Н*м). Продольный люфт нижней головки шатуна для нового дизеля должен быть 0,25-0,55 мм., допустимый в эксплуатации до 0,70 мм.

Источник

Процесс и схема затяжки (на 16 клапанном авто)

16 клапанный двигатель автомобиля ВАЗ 2112

Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

  • На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
  • Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Занимались ли вы когда-нибудь затяжкой болтов ГБЦ?

Опрос

  • Да
  • Нет

Загрузка …

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

  1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
  2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
  3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

1. После установки ГБЦ на место смажьте резьбовую часть винтов моторным маслом.

2. Затем при помощи динамометрического ключа вам необходимо затянуть все болты ГБЦ…

3…соблюдая при этом порядок момента натяжения болтов.

Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Как и с каким усилием производится затяжка коренных и шатунных вкладышей?

Произвести затяжку коренных и шатунных вкладышей с требуемым усилием можно специальным динамометрическим ключом. Ключ может быть как с трещоткой, так и со стрелочкой. На обоих ключах имеются нанесенные на него размеры, требующиеся для затягивания гаек и болтов с любым усилием. Для настройки от вас потребуется выставить необходимое значение на ключе, и после этого можно сразу приступать к затяжке.

При этом помните, что для усилия менее 5 кг нет необходимости одевать на ключ трубу, чтобы создать дополнительной рычаг. Это можно сделать одной рукой, чтобы избежать срыва резьбы болта.

Момент затяжки коренных и шатунных вкладышей

Перед установкой вкладышей первым делом необходимо удалить с них смазку консервант и нанести небольшой слой масла. Далее устанавливаем коренные подшипники в постели коренных шеек, не забывая при этом, что средний вкладыш отличается от других.

Следующим действием будет постановка крышек постелей и их затягивание. Причем момент затяжки должен применяться согласно нормам, которые иногда указаны в правилах эксплуатации транспортного средства. Но чаще всего бывают случаи, когда в техническом руководстве для автомобиля не указан момент затяжки коренных и шатунных вкладышей. В таких случаях рекомендуется поискать данную информацию в специальной литературе по ремонту конкретного двигателя. Например, для автомобилей «Лада Приора» момент затяжки крышки постелей составляет от 64 Н*м (6,97 кгс*м), до 81 Н*м (8,61 кгс*м).

Далее приступаем к установке шатунных вкладышей

При этом следует обратить внимание на правильность установок крышек, каждая из них промаркирована, поэтому не перепутайте их местами. Момент затяжки у них гораздо меньше чем у коренных

К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м)

К примеру, если взять туже модель «Лада Приора», момент затяжки вкладышей шатунов будет начинаться примерно с 43 Н*м (4,42 кгс*м), до 53 Н*м (5,46 кгс*м).

Следует обратить внимание на то, что указанные для примера данные предполагают применение для ремонта новых вкладышей, а не б/у деталей. В противном случае при использовании прежних вкладышей момент затяжки следует выбирать, отталкиваясь от верхнего предела рекомендуемого момента из документации для данного двигателя

Делается это по причине возможного наличия некоторой выработки на старых деталях

Иногда игнорирование этого факта может привести к существенным отклонениям от рекомендуемой нормы

Делается это по причине возможного наличия некоторой выработки на старых деталях. Иногда игнорирование этого факта может привести к существенным отклонениям от рекомендуемой нормы.

Когда первый раз все болты будут затянуты, желательно произвести прокрутку вала. Для этого на коленвале сбоку есть место под гаечный ключ, спокойно его прокручиваем по часовой стрелке. Если лопнуло кольцо или имеется какая-либо другая неисправность, то это сразу будет видно. Далее убедившись, что никаких проблем нет, проверяем еще раз все болты ключом на момент затяжки.

Следует помнить тот факт, что от того насколько правильно будет выполнен этот процесс зависит плотность прилегания подшипников скольжения к коленчатому валу и соответственно эффективность работы самого двигателя. Поскольку если не до конца затянуть болт, то будет избыток масла, нарушится весь цикл смазки, может также привести к разбиванию вкладыша. Если перетянем, то вкладыш станет перегреваться, смазки будет уже не хватать. В конечном итоге вкладыш может и вовсе расплавить и провернуть, что приведет к капитальному ремонту двигателя.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно

Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине

Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете

На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

  • первыми затягиваются два элемента, которые расположены в центре головки;
  • далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
  • производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.
  1. После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
  2. В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.
