Маслонасос: как устроен и работает, неисправности

Ремонт масляного насоса автоматической коробки передач (АКПП)

Признаки, предвещающие ремонт

Проблемы с масляным насосом в коробке передач приводят к недостаточной смазке подвижных элементов и повышения общей температуры внутри трансмиссии. Как результат могут возникать существенные проблемы с подвижными механическими элементами, что приводит к необходимости дорогостоящего и сложного ремонта. Именно поэтому при первых признаках поломки масляного насоса мы рекомендуем вам обращаться к опытным специалистам. Определить проблемы с коробкой передач автовладелец может по появлению заметных толчков акпп при переключении некоторых передач, что может свидетельствовать о недостаточном количестве смазки фрикционов, страдает динамика разгона, появляется непрерывный вой, который меняется в зависимости от оборотов двигателя. Рекомендуем как можно скорее обратиться в сервисный центр, что и позволит вам устранить поломку с минимальными затратами. Ремонт насоса акпп должен осуществлять опытными специалистами.

Для замены насоса акпп необходимо сперва снять коробку

Расположение

Масляный насос в автоматической трансмиссии располагается внутри коробки передач, поэтому при появлении проблем с этим элементом требуется производить демонтаж защитного металлического кожуха с АКПП. В большинстве случаев для проведения ремонтных работ демонтировать коробку передач с автомобиля не требуется. Однако в данном случае вы должны учитывать особенности конструкции каждого конкретного автомобиля и конкретные модификации автоматической трансмиссии. Только лишь опытный мастер сможет быстро определить расположение масляного насоса и проведёт все необходимые ремонтные работы в максимально короткий срок.

Устройство и принцип работы масляного насоса – Видео

Замена масляного насоса АКПП – как способ устранения проблемы

Как было сказано выше, ремонтные работы с масляным насосом заключаются в большинстве случаев в замене этого элемента. Он имеет не слишком высокую стоимость, поэтому автовладельцы и специалисты сервисных мастерских не рекомендуют заниматься восстановлением повреждённого агрегата и меняют его на новый насос. В данном случае рекомендуем использовать исключительно оригинальные запчасти, что и позволит гарантировать долговечность и беспроблемность эксплуатации этого узла.

Напомним распространённые причины способствующие появлению поломок насоса АКПП. В первую очередь к таким причинам относится недостаточный уровень масла в системе. Именно поэтому автовладельцу необходимо пристально следить за уровнем масла в коробке передач. Рекомендуется данную процедуру производить каждый месяц на специальной эстакаде или смотровой яме.

Износ масляного насоса АКПП ZF 4HP20

https://youtube.com/watch?v=njYQhLSpOUE

При неправильном проведенном ремонте коробки передач могут отмечаться проблемы с гибким диском, который необходим для крепления гидротрансформатора акпп к двигателю. При нарушении технологии монтажа коробки передач не выдерживают размер торцевого зазора, что также приводит к проблемам с масляным насосом. Достаточно часто автовладелец эксплуатирует свой автомобиль в максимально жёстком режиме, который подразумевает быструю езду и резкие торможения. Такой режим эксплуатации приводит к быстрому износу всей коробки передач и насоса в частности. Проблемы с масляным насосом в коробке передач могут отмечаться при недостаточном уходе за автомобилем.

При необходимости ремонта масляного насоса необходимо обращаться к опытным специалистам, которые занимаются ремонтом коробок передач. При наличии специального диагностирующего оборудования мастер сможет точно определить поломку и устранит её в максимально короткий срок. В большинстве случаев ремонтные работы по замене масляного насоса в коробке передач занимают порядка одного рабочего дня. Одновременно производится замена масла и фильтрующих масляных элементов. Тем самым обеспечивается максимальная долговечность и беспроблемность эксплуатации автомобиля.

Принцип работы масляного насоса двигателя внутреннего сгорания

И для бензиновых двигателей и для дизельных, используемых в автомобильной технике основные узлы к которым подводится смазка, находятся в верхней части блока цилиндров. Это традиционное расположение цилиндров когда коленчатый вал находится внизу, а газораспределительный механизм вверху дает возможность получить наилучший эффект от работы масляного насоса. Масляный насос, всасывая масло, находящиеся в нижней точке двигателя в поддоне повышает давление и направляет его через фильтр по каналам маслопроводов в полостях корпуса двигателя к узлам и деталям, где через технологические отверстия в валах происходит процесс нанесения слоя масляной пленки. Сам насос несколько отличается от привычного вида насосов используемых в быту – шестеренчатый насос двигателя имеет не один, а два рабочих органа, задействованных в перекачке масла. Шестерни, соприкасаясь друг с другом, в полостях между зубьями проталкивают вязкое масло и таки образом происходит перекачка.

Принципиально, шестеренчатые масляные насосы делятся на два вида

• Насосы с наружным зацеплением;
• Насосы с внутренним зацеплением.

Принцип действия насоса первого типа заключается в прокачивании масла между зубьями двух шестеренок, входящих в зацепление наружными зубьями. Шестерни находятся в зацеплении друг с другом, одна из них насажена на вращающийся вал, а вторая насажена на неподвижный вал. Насосы, основанные на принципе внутреннего зацепления, несколько отличаются от насосов наружного принципа действия. Дело в том, что в таких моделях, одна шестерня находится внутри другой, одна имеет наружные зубья, а вторая наружные. Такое техническое решение дает возможность обеспечить более компактные размеры насоса, при такой же эффективности, как и для насоса с внешним зацеплением.

Схема системы смазки дизеля с неразборным фильтр-элементом и жидкостно-масляным теплообменником

Применяется на дизелях с установленным полнопоточным масляным фильтром с неразборным фильтр-элементом и жидкостно-масляным теплообменником.

1. картер масляный
2. форсунки охлаждения поршней
3. вал коленчатый
4. вал распределительный
5. шестерня промежуточная
6. горловина маслозаливная
7. пробка масляного картера
8. маслоприемник
9. насос масляный
10. жидкостно-масляный теплообменник (ЖМТ)
11. клапан перепускной
12. фильтр масляный
13. клапан перепускной
14. клапан предохранительный
15. датчик давления
16. турбокомпрессор
17. компрессор
18. топливный насос высокого давления
19. масляный канал оси коромысел

Масляный насос через маслоприемник 8 забирает масло из масляного картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного фильтра подает в жидкостно-масляный теплообменник, а затем в полнопоточный масляный фильтр, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления.

Из масляного фильтра очищенное масло поступает в масляную магистраль дизеля.

Перепускные (редукционные) клапаны установлены:

• в корпусе жидкостно-масляного теплообменника — 11 (значение давления срабатывания — 0,15 МПа)
• в масляном фильтре — 13 (значение давления срабатывания — 0,15 МПа)

При пуске дизеля на холодном масле, когда сопротивление прохождению масла в жидкостно-масляном теплообменние превышает значение 0,15…0,2 МПа, перепускной клапан открывается, и масло, минуя жидкостно-масляный теплообменник, поступает в масляный фильтр, а при сопротивлении в масляном фильтре 0,13…0,17 МПа, открывается перепускной клапан масляного фильтра и масло, минуя масляный фильтр, поступает в масляную магистраль. Перепускные клапаны нерегулируемые.

В корпусе фильтра встроен предохранительный регулируемый клапан 14. Он предназначен для поддержания давления масла в главной масляной магистрали 0,25…0,35 МПа. Избыточное масло сливается через клапан в картер дизеля.

В случае чрезмерного засорения фильтровальной бумаги, когда сопротивление масляного фильтра становится выше 0,13…0,17 МПа, перепускной клапан масляного фильтра также открывается, и масло, минуя масляный фильтр, поступает в масляную магистраль.

На работающем дизеле категорически запрещается отворачивать пробку редукционного клапана.

Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале масло поступает ко всем шатунным подшипникам. От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.

Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

К компрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.

Масло к подшипниковому узлу турбокомпрессора поступает по трубке, подключенной на выходе из корпуса масляного фильтра. Из подшипникового узла турбокомпрессора масло по трубке отводится в масляный картер.

Источник

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Ресурс насосов достаточно большой — несколько сотен тысяч километров пробега. Основными требованиями правильной эксплуатации этого узла является использование качественного масла, регулярная очистка фильтра, а также своевременная доливка и замена. Негативное влияние может оказать некорректный запуск двигателя, особенно в условиях пониженных температур, а также попадание в масло охлаждающей жидкости.

Наиболее распространенными проблемами являются:

• Износ зубьев шестерен или поверхности роторов.
• Увеличение зазоров между основными рабочими элементами и корпусом.
• Коррозия поверхностей.
• Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
• Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным узлам двигателя. При этом негативными для мотора являются как слишком высокое, так и низкое давление. В случае обнаружения неисправностей в маслонасосе в большинстве случаев его полностью меняют на новый.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

Выявление причин / Диагностика повреждений

Система смазки и также механика двигателя состоят из большого количества подвижных и неподвижных деталей. Каждый элемент конструкции участвует как специфически для себя, так и во взаимодействии с другими компонентами. Поэтому проблемы давления и подачи масла могут иметь различные причины. При выходе из строя одного из элементов конструкции страдает вся система смазки. Если проблему не увидеть своевременно или вообще проигнорировать, то от этого будут страдать все взаимосвязанные элементы конструкции. Часто, несмотря на небольшую по значимости причину, двигатель полностью выходит из строя. Перед тем, как ставить вопрос о замене масляного насоса, необходимо перепроверить следующие пункты и устранить возможные неполадки.

Причины низкого давления масла или его отсутствия:

• Слишком низкий уровень масла
• Слишком низкая вязкость масла (слишком жидкое)
• Образование масляной пены в кривошипной камере по причине слишком высокого уровня масла или неподходящего масла с неподходящими присадками или по причине загрязнения масла:
• Закупорено сито всасывания масла
• Неплотная труба всасывания масла (всасывается только воздух)
• Висячий (открытый) клапан регулировки давления масла
• Забитый масляный фильтр
• Закупоренные масляные каналы, шланги подачи масла и масляный радиатор
• Открытые или отломленные сопла впрыскивания масла (охлаждение поршней методом впрыска)
• Отсутствующие или выпавшие пробки закупоривания каналов, через которые подается давление, блока двигателя, головки цилиндров и коленчатого вала
• Изношенный подшипник скольжения коленчатого, распределительного, компенсационного вала и вала коромысла
• Изношенные или дефектные компоненты, такие как гидротолкатель, турбокомпрессор, впрыскивающие топливные насосы или топливные насосы высокого давления
• Неплотные уплотнительные поверхности в двигателе
• Причины слишком высокого давления масла (как правило, речь не идет о неисправности масляного насоса)
• Слишком высокая вязкость масла (слишком густое)
• Не работает клапан регулировки давления масла (остается закрытым)
• Забит масляный фильтр
• Закупорена проводка, по которой поступает масло под давлением
• По недоразумению был установлен слишком мощный насос.

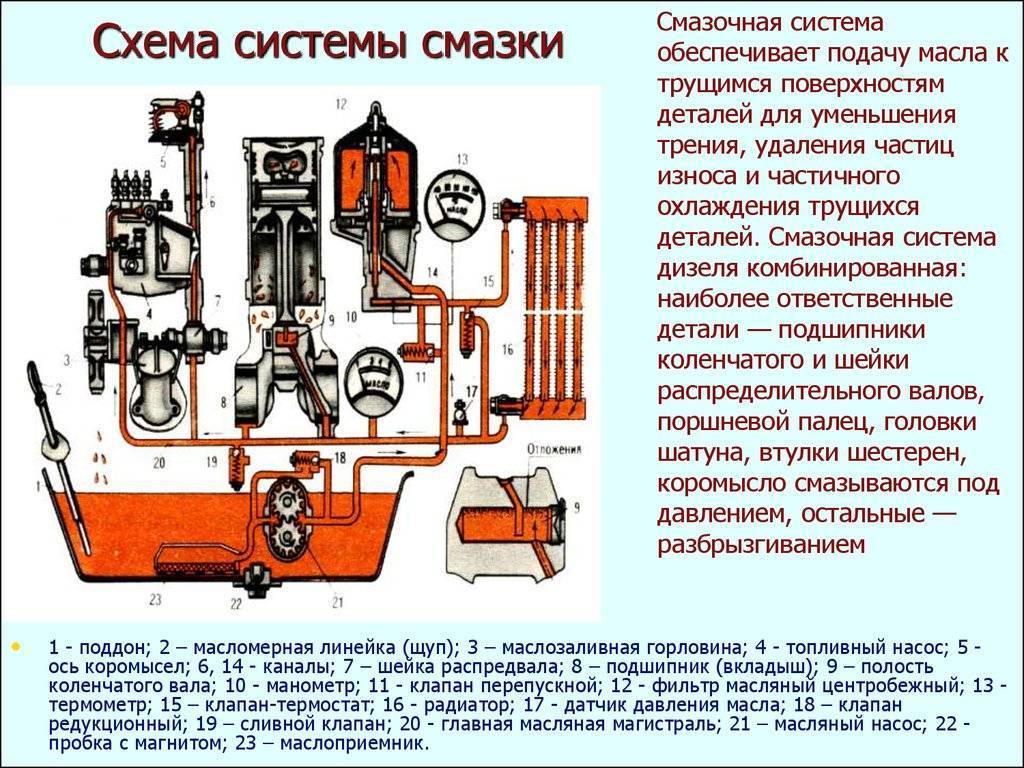

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

• регулируемые;
• нерегулируемые.

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

• внешнее;
• внутреннее.

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт

Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.
