Система «сухого картера» двигателя: назначение и устройство
Итак, как уже было сказано выше, сухой картер является разновидностью систем смазки двигателя внутреннего сгорания. Сразу отметим, данная система активно используется в устройстве спортивных авто, некоторых внедорожников и определенных групп спецтехники.
Дело в том, что во время похождения резких поворотов на высокой скорости, при интенсивных оттормаживаниях и разгонах, на подъемах и спусках автомобиль кренится, раскачивается продольно и поперечно. При этом масло в поддоне привычной системы смазки с мокрым картером сильно расплескивается внутри поддона.
Система с сухим картером отличается тем, что масло находится не в картере, а в отдельном масляном баке. Такой подход исключает возможность вспенивания смазочной жидкости. К парам трения внутри двигателя смазку из бака подает нагнетающий насос, при этом стекающее в поддон масло немедленно выкачивается обратно в масляный бак при помощи откачивающего насоса. Получается, скопления масла в поддоне нет, то есть картер сухой.

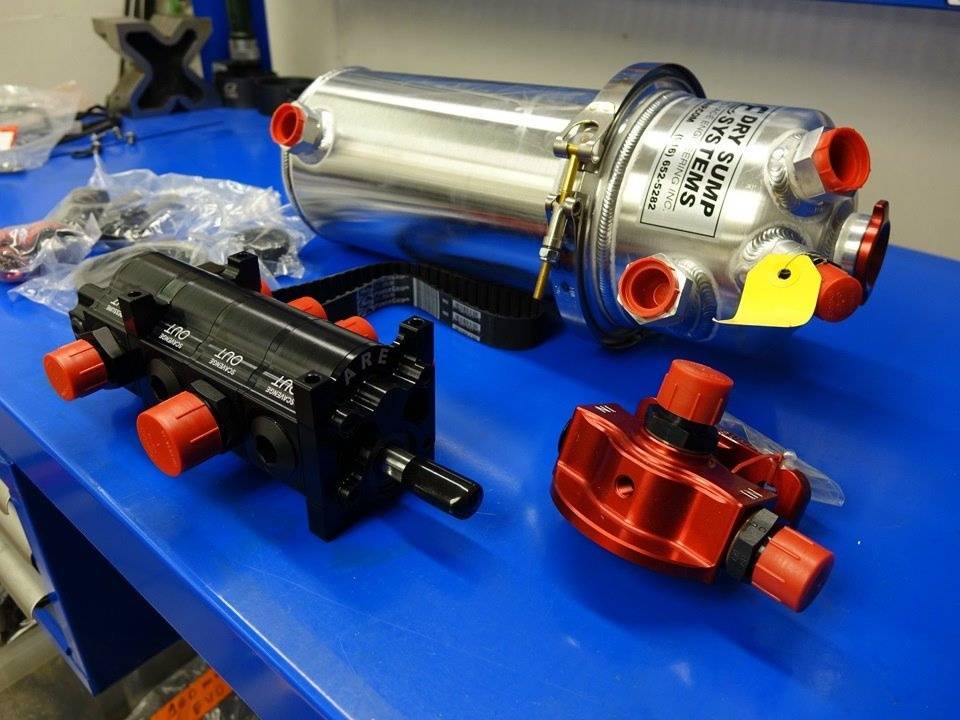

Устройство системы сухого картера двигателя
Среди основных элементов следует выделить:
- бак для масла;
- нагнетающий насос;
- откачивающий насос;
- масляный радиатор;
- датчик температуры масла;
- датчик давления масла;
- масляный термостат;
- масляный фильтр;
- редукционные и перепускные клапаны;
Масляный резервуар (бак) может иметь разную форму (круглый, прямоугольный). Внутри бака реализованы специальные перегородки. Они выполняют задачу успокоителей масла, чтобы минимизировать его колебания при раскачке и исключить возможность вспенивания.
Также бак имеет вентиляцию. Основная функция, как и у системы вентиляции картера, состоит в том, чтобы эффективно удалить из масляного бака лишний воздух и газы, которые попадают туда вместе с моторным маслом из поддона.
Прежде всего, это позволяет наилучшим образом распределить вес, что очень важно для спортивных авто в плане управляемости. Еще возможность выбора места установки позволяет разместить данный элемент системы так, чтобы улучшить охлаждение бака и понизить температуру масла
Нагнетающий насос отвечает за подачу масла в систему смазки под давлением, при этом осуществляется прокачка смазки через масляный фильтр.
Насос зачастую стоит ниже бака с маслом, что позволяет на входе реализовать постоянное давление с учетом силы тяжести. За регулировку давления в системе отвечают редукционные и перепускные клапаны.
Откачивающий насос служит для того, чтобы масло, которое стекает в поддон, сразу откачивалось и снова поступало в масляный бак. Производительность такого насоса намного выше, чем нагнетающего. Конструктивно такой насос имеет несколько секций в зависимости от типа и особенностей двигателя.
Если двигатель высокофорсированный, в каждой секции катера стоит по одной насосной секции. На V-образных моторах также присутствует дополнительная секция, чтобы отдельно откачивать масло, которое поступает к механизму газораспределения. Аналогичная секция стоит и на ДВС с турбонаддувом, чтобы откачивать масло, которое смазывает турбонагнетатель.
Данная конструкция обеспечивает возможность поставить необходимое количество секций на одном валу. Насосы расположены снаружи на двигателе, их легко снять для ремонта или замены. Еще можно встретить конструкцию, когда откачивающий и нагнетающий насосы реализованы по отдельности. Такой подход позволяет избежать повышения температуры масла в баке в результате поступления уже нагретой смазки из поддона.
Добавим, что еще одной особенностью откачивающего насоса является то, что он отличаются сниженной чувствительностью к наличию воздуха в масле, вспениванию смазочной жидкости и т.п. Другими словами, эти насосы могут нормально всасывать масляную пену без потери производительности, чего не скажешь об обычных маслонасосах в системах с мокрым картером.
Масляный радиатор является радиатором жидкостного охлаждения. Данный элемент располагается между нагнетающим насосом и мотором. Еще одним вариантом может быть расположение между откачивающим насосом и масляным резервуаром.
В двух словах, если двигатель холодный, термостат в это время закрыт, что не позволяет недостаточно нагретому маслу попадать в радиатор
Другими словами, сначала важно, чтобы смазка как можно быстрее прогрелась и разжижилась в холодном ДВС. В дальнейшем открытие термостата происходит только после нагрева моторного масла до заданной температуры
Уровень Масла, Объем Емкости и Крепление, Причина Попадания Бензина и Воды в Устройство, Для Дизельного Топлива
Картер двигателя является наибольшей полой частью автомобиля. Он соединяется с блоком цилиндров через специальную прорезиненную прокладку, предотвращающую утечку масла. Объем картера двигателя зависит от мощности двигателя и типа транспортного средства, на котором он используется.
Блок картера
Назначение картера двигателя и его устройство
Картер предназначен для установки коленчатого вала и сопутствующих деталей двигателя. Его нижняя часть выполнена в виде поддона, изготовленного штамповкой из листовой стали. Так как картер подвергается механическим нагрузкам в нем применяются специальные поперечные ребра жесткости. В них присутствуют посадочные места для опорных подшипников коленвала и распредвала.
Защита картера двигателя — алюминиевый композитный кожух
На поддон, крепление которого к картеру выполнено на болтах, возложено несколько функций:
- защита кривошипно-шатунного механизма от загрязнений;
- резервуар для сбора масла, которое не используется в данный момент;
- осаждение мелких абразивных элементов, преимущественно металлического происхождения.
В картере двигателя имеются выходы для коленвала. Для предотвращения протекания масла используются резиновые либо войлочные сальники. Для большей герметизации системы в картере применяются канавки специальной конфигурации.
Для слива масла с картера используется специальное отверстие. Оно закрывается пробкой с резьбой. При холодном климате возможно вворачивание пробки с встроенным ТЭНом, предназначенным для предпускового прогрева масла двигателя.
Разжижение масла бензином
Проверяя уровень масла в картере двигателя, автовладелец может заметить изменение консистенции, цвета или появление постороннего запаха. Устройство четырехтактного двигателя не предусматривает смешивание масла с чем-либо, поэтому бензин или вода в картере являются серьезными неисправностями, требующими неотложного ремонта. Попадание топлива в масляный картер двигателя ведет к повышенному износу всех трущихся элементов, что ускоряет необходимость проведения капитального ремонта силовой установки.
Картер двигателя BMW N52
Для диагностики наличия бензина в картер рекомендуется:
- Присмотреться к выхлопу. Если он стал серого цвета и имеет запах бензина, то не сгоревшее топливо из цилиндра попадает в емкость с маслом;
- Прислушаться к работе двигателя на различных оборотах. Троение, нестабильная работа и наличие посторонних стуков сигнализируют о возможности попадания бензина в картер;
- Уровень масла повышен, так как оно не вмещается в отведенной ему ёмкости;
- Смазка визуально разжижена из-за наличия в ней топлива;
- Легкое воспламенение капли моторного масла при поднесении открытого огня.
При наличии достаточного количества времени можно проверить бензин в картере следующим образом:
- Взять чистый лист бумаги;
- При помощи щупа сделать небольшую каплю;
- Просушить лист в течении нескольких часов;
- Ровный контур будет свидетельствовать о хорошем состоянии смазки.
Методом «масляного пятна» можно выявить не только топливо, но и воду, антифриз и прочие примеси, на которые не рассчитано устройство двигателя.
Особенности картеров двухтактных и дизельных двигателей
Устройство двухтактного двигателя предполагает использование картера в качестве части топливной системы. В нем готовится смесь, предназначенная для воспламенения в цилиндре. Особенностью является отсутствие независимых контуров бензина и масла, поэтому все трущиеся поверхности смазываются бензо-масляной смесью, что сказывается на их ресурсе в худшую сторону.
Двухтактный картер
Картер дизельного двигателя работает в более сложных условиях, так как рабочее давление для воспламенение топливной смеси больше, чем давление, создаваемое в бензиновом двигателе. Работа на разжиженном масле способна в более краткие сроки вывести из строя дизель, так как для создания высокой компрессии требуется более плотное прилегание поверхностей.
Картер дизельного двигателя
Вне зависимости от того, какое устройство двигателя и какая причина вызывает наличие примесей в картере, устранение неисправностей должно быть максимально быстрым. Проехав несколько десятков километров на разжиженном масле автовладелец может настолько повредить двигатель, что без капитального ремонта выйти из ситуации не получится.
Особенности картера двухтактного двигателя авто
Такой тип картера является не только корпусом для двигателя, но и главной частью топливной системы автомобиля. Он помогает и обеспечивает подачу топлива и воздуха в цилиндры ДВС. Поэтому, детали двигателя надежно смазываются.
В газораспределительном процессе участвует кривошипная камера, которая устанавливается в передней части такого картера.
Чтобы герметизация этой камеры была действительно надежной, в картере имеется сальник из резины, он мешает маслу попасть в камеру.
А в другой части картера имеется другой сальник, его целью является препятствовать попаданию внешнего воздуха в камеру.
Картер двигателя
Картер состоит из двух частей – верхней и нижней, Верхнюю часть картера отливают как одно целое с блоком цилиндров. Здесь устанавливают коленчатый и распределительный валы, а также другие узлы и детали двигателя. Нижняя половина картера предохраняет от загрязнения детали кривошипно-шатунного и газораспределительного механизмов и, кроме того, используется как резервуар для масла. Поэтому нижнюю половину картера часто называют масляным картером, или поддоном, Он закрывает блок цилиндров снизу.
Рис.9. Масляный картер дизеляЯМЗ-236:
1 – поддон; 2. – фланецподдона; 3 – прокладка; 4 – перегородки; 5 – медно-асбестоваяпрокладка; 6 – пробка сливного отверстия
Внутри поддона 1 (рис.9) устанавливают горизонтальные или вертикальные перегородки 4, которые задерживают движение масляных волн и защищают уплотнения картера от ударов масла. В поддоне есть сливное отверстие для масла, закрываемое пробкой 6.
Для плотного соединения между блоком цилиндров и фланцем 2 поддона ставят уплотнительную прокладку 3. Плоскость разъема блока цилиндров может проходить по оси коленчатого вала, но на большинстве двигателей ее смещают вниз, чтобы повыситьжесткость верхней половины картера.
Крепление двигателя на раме
Несмотря на хорошую уравновешенность современных автомобильных двигателей, во время их работы все же возникают вибрации, которые не должны передаваться на раму. Поэтому крепление (подвеска) двигателя должно быть таким, чтобы уменьшить передачу вибраций на раму автомобиля и предотвратить появление напряжений в блоке цилиндров при перекосах рамы вследствие движения автомобиля по неровной дороге. Двигатели крепят к рамам или полурамам в трех, четырех и пяти точках.
Двигатель автомобиля ГАЗ-24 “Волга” крепят в трех точках на резиновых подушках. Две опоры расположены в передней части блока цилиндров, по его сторонам, а одна опора сзади, под передней частью удлинителя коробки передач.
Двигатель автомобиля ЗИЛ-130 прикреплен к раме в трех точках: одна опора спереди и две сзади (лапы картера сцепления). Двигатель автомобиля ГАЗ-53А прикреплен к раме в четырех точках: две опоры спереди и две сзади (лапы картера маховика и сцепления). Дизель автомобиля КамАЗ-5320 крепят в пяти точках (рис.10): две опоры спереди установлены на блоке 1 цилиндров по его сторонам; две опоры сзади укреплены с обеих сторон картера 13 маховика; одна поддерживающая опора расположена на картере 22 коробки передач.
Передние опоры состоят из кронштейна 4, соединенного с блоком 1 цилиндров, а через резиновую подушку 7 и стяжку 6 – с кронштейном 5. Последний приклепан к стойке 9, а стойка – к лонжерону 10 рамы.
Задние опоры состоят из кронштейна 12 двигателя, укрепленного на картере 13 маховика, и кронштейна 11 задней опоры, приклепанного к лонжерону 10 рамы. Кронштейн 11 с крышкой 20 охватывают башмак 16, установленных между кронштейнами и соединенный болтом 15 с кронштейном 12. Башмак изготовлен из алюминиевого сплава и находится в резиновой подушке 14. Между крышкой 20 и кронштейном 11 помещены регулировочные прокладки 2LСтальная втулка 18, запрессованная в башмак, предохраняетегоотсмятия.
Поддерживающая опора состоит из кронштейна 23, укрепленного на картере 22 коробки передач. Полку кронштейна охватывает находящаяся в обойме 25 прямоугольная резиновая подушка 27, соединенная через накладку 26 с поперечиной 24. Последняя соединена с кронштейнами 28, приклепанными к лонжеронам рамы. Резиновые подушки, находящиеся под опорами, снижают ударные нагрузки на двигатель при движении
Рис.10. Крепление двигателя автомобиля КамАЗ-5320:
а – двигатель; б – передняя опора; в – задняя опора; г – поддерживающая опора; 1 – блок цилиндров; 2 – штифт; 3 – шпилька; 4, 8, 23 и 28 – кронштейны; 5, 15 и 16 – болты; б – стяжка; 7, 14 и 27 – резиновые, подушки; 9 – стойка; 10 – лонжерон рамы; 11 – кронштейн задней опоры; 12 – кронштейн двигателя; 13 – картер маховика; 15 – башмак; 17 – защитный колпак; 18 – втулка; 20 – крышка; 21 – регулировочная прокладка; 22 – картер коробки передач; 24 – поперечина; 25 – обойма подушки; 26 – накладка подушкиавтомобиля и уменьшают вибрацию рамы. Кроме того, опоры удерживают двигатель от продольного смещения при выключении сцепления, резком разгоне или торможении автомобиля. Для этих же целей двигатель автомобиля ЗИЛ-130 соединяют с передней поперечиной рамы реактивной тягой.
Возможные неисправности
От стабильной работы системы смазки мотора зависит его долговечность. Типичные неисправности смазочных устройств заключаются в недостаточном или избыточном давлении смазывающего масла. Причинами являются: заправка некачественным или несоответствующим условиям эксплуатации маслом, утечки смазочной жидкости, интенсивная эксплуатация двигателя.
В отдельных случаях при нештатном функционировании смазочной системы двигатель может попросту заклинить. Диагностирование поломки показывает, что к такому развитию событий приводят:
- Перегрев двигателя из-за длительного масляного голодания.
- Закоксовывание подводящих каналов к гидрокомпенсаторам. Если плунжер заклинит при открытом клапане, последний примет на себя удар поршня. Могут быть повреждены распредвал, шатун и даже гильза цилиндра.
- Заклинивание гидронатяжителя цепи ГРМ, из-за чего она соскакивает, и неминуема «встреча» клапана с поршнем.
Практика показывает, что если водитель не соблюдает рекомендации по профилактическому обслуживанию двигателя, эксплуатирует его при повышенных нагрузках, срок службы мотора будет небольшим. И, наоборот, правильно смазываемый двигатель пройдет до капитального ремонта не одну сотню тысяч километров.
https://youtube.com/watch?v=UgrioKqBeqU
На каждый «плюс» найдётся «минус»: нужно ли оно Вам?
Почему бы не устанавливать подобную систему смазки на все авто? Действительно, сухой картер принцип работы которого мы сегодня рассматриваем имеет довольно много преимуществ.
Кроме основного достоинства – бесперебойной подачи масла при любых условиях, есть ещё несколько. Например, в нашем случае не нужны объёмные картеры, поэтому двигатель можно сделать компактнее.
Также из-за того что по силовому агрегату циркулирует больше смазки, она лучше охлаждается, что также хорошо сказывается на его работе.
Как всегда, в наличии есть несколько «НО», которые сделали сухой картер привилегией лишь избранных автомобилей.
Во-первых, сложность конструкции. Несмотря на то, что сам двигатель можно сделать компактнее, вокруг него появляются дополнительные узлы (масляный бак, радиаторы), из-за которых, по сути, выигрыш в весе не так заметен. Всё это влияет на стоимость и требует дополнительного обслуживания.
Во-вторых, такие конструкции требуют большего количества масла, а это тоже дополнительные расходы.
Итак, дорогие мои читатели, сухой картер, который мы с вами сегодня попытались изучить, оказался вещью довольно специфической.
Устанавливать ли такую систему на свой автомобиль?
Если вы любите испытывать удачу на бездорожье или в автогонках, то ответ, конечно же, будет положительный. В остальных случаях – это не более чем понты. На этой ноте и закончу статью.
Не забывайте заглядывать на блог!
Принцип работы и виды систем смазки
Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.
Системы смазки с «сухим» и «мокрым» картером
Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.
Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.
Принципиально масло может подаваться к основным узлам двигателя тремя способами:
- Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
- Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
- Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.
В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.
Как работает комбинированная система смазки с мокрым картером
Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:
- В момент запуска двигателя приводится в действие масляный насос.
- Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
- На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
- Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
- Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
- Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
- После этого цикл повторяется.
Уровень масла и его значение
Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».
Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.
Отличия систем смазки бензинового и дизельного двигателя
Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:
- Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
- Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.
Сухой картер
В обычных автомобилях система смазки реализована путём забора насосом масла из поддона картера, и дальше насос прокачивает масло по всей системе: фильтр, коленвал, шатуны, гбц, распредвалы; а возвращается масло обратно в поддон под воздействием гравитации, через сливные каналы.
Это достаточно простая и несложная схема для гражданских автомобилей, но для жёстких условий эксплуатации у неё есть свои недостатки:
1. Нагрев масла от постоянного температурного воздействия двигателя. Окисление масла от длительного контакта с картерными газами.
Сильный нагрев и окисление снижают эффективность масла, а сильное превышение температурного режима и вовсе приведёт к деградации масла.
2. Зачастую громоздкие и не всегда эффективные поддоны.
Иногда поддон двигателя легкового автомобиля должен вмещать в себя до 8-литров масла, а иногда и больше. Из-за этого общая компоновка двигателя под капотом должна будет учитывать то, что мотор не получится опустить достаточно низко для лучшего центра тяжести, чтобы не пробить поддон. А противоотливные пластины и рёбра в поддоне не всегда эффективны в затяжных подъёмах и поворотах, при резких разгонах и торможении.
3. Нагрузка на масляный насос при выжиме сцепления.
Если масляный насос смонтирован на передней стенке блока двигателя на оси коленвала, то при частых и резких выжимах сцепления (или при клачевании) коленвал может нагружать масляный насос. Как это случается на моторах RB-серии.
Источник
Разновидности
Защита поддона картера двигателяНужна ли защита картера двигателя
Все картеры, которыми оснащают автомобили, можно разделить на две категории в зависимости от того, на каком именно силовом агрегате они устанавливаются.
Потому принято отдельно рассматривать конструкции для:
- двухтактных ДВС;
- четырёхтактных силовых установок.
Разница в конструкции картера обусловлена различиями в устройстве самих ДВС. Поддоны бывают разъёмными и неразъёмными. Зачастую поддон выступает как составной элемент картера, а не просто служит для сбора смазочного масла.
Двухтактные двигатели
Особенность изобретения Ф. Картера для двухтактного двигателя заключается в том, что картер и мотор являются одним целым. Это неотъемлемый элемент корпуса и один из компонентов системы питания силового агрегата.
Именно внутри картера происходит процесс подготовки топливовоздушной смеси. После этого смесь движется в цилиндры силового агрегата. Это одно из отличий в сравнении с четырёхтактным аналогом.
Также двухтактные моторы отличаются тем, что здесь масло контактирует непосредственно с топливом. При приготовлении смеси для цилиндров картер позволяет питать двигатель, а также параллельно смазывать элементы цилиндропоршневой группы.
Двухтактный дизельный двигатель
Подобное устройство системы приводит к тому, что внутри силового агрегата смешивается горючее и смазочное масло. Этим объясняется повышенная дымность и более тёмный цвет образующегося и выходящего через выхлопную трубу дыма. Выхлоп отличается синеватым оттенком, что является характерной особенностью моторов на мототехнике. Именно там продолжают использовать двухтактные моторы, в отличие от автомобилей.
На двухтактных моторах ресурс свечей зажигания значительно ниже по сравнению с четырёхтактным конкурентом. Двухтактные ДВС уже практически не встречаются на автомобилях, а также от них отказываются производители мототранспорта.
Картер и четырёхтактный двигатель
В случае с четырёхтактными моторами картеру отводится второстепенная или вспомогательная роль. Чаще всего тут картер нужен только в качестве ёмкости для сбора масла, не более того.
Объяснить такое решение не сложно. Современные четырёхтактные моторы не приветствуют попадания масла в цилиндры. Потому у них выхлоп обладает меньшей дымностью и более светлым цветом. Состав выхлопа получается чище и экологичнее.
Важным компонентом четырёхтактника в плане очистки выхлопных газов выступает катализатор. Сейчас он устанавливается практически на все современные автомобили с ДВС.
Назначение и устройство системы
Система с сухим картером специально разработана для автомобилей, путешествующих в экстремальных условиях. Сухой отстойник представляет собой резервуар круглой или прямоугольной формы со специальными перегородками. Они выполняют функцию «успокаивающей» смазки, что исключает возможность вспенивания при раскачивании автомобиля.
Параллельно продольной оси автомобиля в поддоне установлено несколько дополнительных амортизаторов – по два с каждой стороны. Когда машина находится в нормальном положении, створки опущены и могут открываться внутрь. При прохождении поворотов масло стремится к внешней стороне поддона, а два обращенных наружу ребра опускаются, чтобы предотвратить утечку масла. Два других амортизатора в это время открываются и подают масло в зону всасывания. Поэтому система постоянно подает в двигатель необходимое количество масла. Кроме того, бак оборудован системой вентиляции, которая эффективно удаляет из бака излишки газа и воздуха, а также помогает охлаждать смазочный материал. Встроенные датчики контролируют температуру и давление масла.
за бесперебойную подачу масла в сухой картер отвечают 3-4 насоса. В некоторых моделях автомобилей их количество увеличили до 7-9 штук. По крайней мере, два насоса работают, чтобы всасывать смазку из разных точек поддона. Масляные патрубки расположены так, что смазка захватывается ими из любого положения поддона. В некоторых моделях спортивного транспорта (мотоциклы и автомобили для «прыжковых» гонок) поддоны устроены как школьные чернильницы. Эти моторы работают даже тогда, когда автомобиль перевернут.
Высокопроизводительные двигатели оснащены насосными агрегатами в каждой секции картера. V-образные модели двигателей дополнительно имеют дополнительную секцию для раздельной перекачки масла, подаваемого в газораспределительный механизм. Такая секция расположена на двигателе внутреннего сгорания с турбонаддувом для перекачивания смазки из турбонагревателя.
Все насосы размещены в едином корпусе и имеют единственный привод от вала двигателя. Реже встречаются модели с приводом от распредвала. При этом есть варианты с цепной и ременной передачей.
Важно! Масляный бак сухого картера даже при проколотом поддоне и перевернутом автомобиле обеспечит подачу смазки из бака, поэтому возможность заклинивания двигателя исключена
Для чего используется система “сухого картера”
Метод смазки с сухим картером применяется, в основном, на спортивных автомобилях и специализированном транспорте, которому приходится работать в необычных условиях. Суть данного метода смазки в том, что масло не находится в картере. Соответственно, его не нужно выкачивать оттуда маслонасосом.
Дело в том, что при движении автомобиля по городской трассе маслонасосу не сложно выкачать масло из картера и направить его циркулировать в работу. Тогда как, например, при движении по бездорожью, на склон, со склона и в других сложных сделать это гораздо труднее. Из-за невозможности выкачать маслонасосом масло из картера, поскольку оно переливается по картеру из стороны в сторону, велик риск возникновения масляного голодания двигателя, а вместе с тем и сопутствующих проблем — перегрева, заклинивания, образования трещин в блоке цилиндров и так далее.
