Параметры колесного диска: расшифровка маркировки дисков автомобиля

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Эти изделия относятся к категории, так называемой неподрессоренной массы, в процессе движения она оказывает непосредственное влияние на поведение авто. От правильного выбора дисков будет зависеть динамика разгона автомобиля, его управляемость и надежность работы подвески. Из этого, а не из цвета дисков, необходимо исходить, выбирая колеса для своего авто, а определяющими в данном случае должны стать рекомендации его изготовителя.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Какая информация содержится в надписях на автомобильных дисках

Строго говоря, «диски», которые мы приобретаем в магазинах автозапчастей, на самом деле никакие не диски, а колёса. И маркировка «дисков» обычно наносится не на него, а на обод колеса.

Внимательное изучение маркировки поможет вам не только убедиться, что эта конструкция прошла испытания и её использование будет безопасным, но и понять, а подойдёт ли колесо для установки именно на ваш автомобиль.

Как расшифровать маркировку

Все диски, независимо от того, литые они или штампованные, имеют стандартную маркировку. Обозначение в любом случае должно содержать:

• латинскую букву I или S, обозначающую, является ли колесо «идентичным» (I), то есть точно таким же, как колёса, которые устанавливались на серийные автомобили, или специальным (S), проходившим сертификацию без «привязки» к какому-либо автомобилю. Для элементов, которые были включены в состав сертифицированного автомобиля (оригинальных), маркировка буквой не наносится, но на них может быть указано обозначение завода-изготовителя автомобиля и номер по каталогу запчастей;
• наименование изготовителя или торговую марку;
• обозначение профиля обода колеса;
• размер вылета обода в миллиметрах;
• дату изготовления (как минимум месяц и год);
• заводской номер (обозначение).

Что означают цифры на ободе

Маркировка обода состоит из следующих обозначений:

• контур обода (форма бортовой закраины);
• номинальный диаметр (обычно в дюймах);
• номинальная ширина (тоже обычно в дюймах);
• условный знак неразъёмного обода (на всех современных легковых автомобилях обод неразъёмный — знак «х»).

Маркировка колёсных дисков всех производителей подчиняется одинаковым правилам

Рекомендации по расшифровке дисков

Может произойти не только очень быстрый износ покрышки или движущих компонентов, но и их деформация прямо во время езды. А это может привести к аварии.

В отличие от большинства распространенных поломок легковых автомобилей (например, глохнущего мотора), открепление колесного диска во время езды на большой скорости несет непосредственную угрозу жизни владельцу транспортного средства и другим участникам дорожного движения. Именно поэтому подвеска транспортного средства, а также все, что с ней непосредственно взаимодействует, должно в полной мере соответствовать характеристикам, выставленным производителем (для сверки параметров есть специальная таблица).

Маркировка колесных дисков машины

Разбор маркировки на примере

Чтобы окончательно разобраться в расшифровке размеров и других характеристик автомобильных легковых шин, разберем реальный пример. Допустим, у нас есть покрышка со следующей маркировкой:

Значение маркировки

Что мы можем узнать?

• Размер шины. Посадочный диаметр 16 дюймов. Ширина покрышки – 205 мм, а высота составляет 55% от ширины – 110 мм.
• Тип конструкции – радиальный.
• Индекс нагрузки 91, что означает максимально допустимую нагрузку в 615 кг (см. таблицу выше).
• Индекс скорости V (240 км/ч).
• Индекс износа 360 — средняя износоустойчивость.
• Температурный режим А – наилучшая сопротивляемость высоким температурам.
• Tubeless – бескамерная резина.

На фото также можно рассмотреть надпись Оutside, что означает, что шины имеют асимметричный протектор. Марка и модель на картинке не видна, но определить ее не составит труда даже совершенно неопытному водителю.

Маркировка колесных дисков – расшифровка

Существует несколько методов нанесения информации. А вот форма подачи остается единой. В большинстве случаев и для штамповки, и для литья используется стандартный сертифицированный европейский способ, un/ece 124. Хотя существуют и исключения, о которых мы поговорим ниже.

Визуально найти необходимые сведения можно на ободе, располагаются они на внешней или внутренней стороне, в зависимости от производителя

Важно понимать, что эти данные относятся только к основным. Существуют еще и дополнительные, которые наносятся на некоторые типы товара

Их можно встретить не всегда, как пример, – предельное давление покрышки или нагрузка на ресурс. Посмотрим, как это выглядит на схеме.

MAX LOAD

Существуют еще один дополнительный параметр, который не имеет отношения к размерам диска, но он важен для правильного подбора автодиска. Этот параметр называется MAX LOAD — максимальная нагрузка на диск. Для легковых машин диски обычно изготавливаются с запасом прочности, но если диски для легкового авто поставить на джип или микроавтобус, то они могут не выдержать нагрузки и деформироваться при попадании даже в незначительную яму

Поэтому подбирая диски для джипа или другой тяжелой машины, обязательно обратите внимание на рекомендуемый параметр максимальной нагрузки на диск. Измеряется MAX LOAD в фунтах или в килограммах

Чтобы перевести фунты в килограммы, нужно разделить их на коэффициент 2,2. К примеру, если указана нагрузка 2000 фунтов (2000LB) то:

MAX LOAD = 2000LB = 2000 / 2.2 = 908 кг

Более подробную информацию о том, какие параметры дисков подходят к вашему авто, вы можете посмотреть на страницах «Как узнать параметры диска?» или поговорить с нашими специалистами.

Внимание! Все содержимое этого сайта охраняется законодательством об интеллектуальной собственности (Роспатент, свидетельство о рег. №2006612529)

Установка гиперссылки на материалы сайта не рассматривается как нарушением прав и согласования не требует. Юридическая поддержка сайта — юр.фирма «Интернет и Право».

Вылет диска

Обозначается буквами ET: это расстояние обозначает промежуток между плоскостью относительно центра поперечного сечения диска и ступицей колеса. Обозначается данная величина миллиметрами. Не стоит удивляться, если увидите перед цифрой минус – вылет бывает отрицательным.

Чтобы диск не сломался при нагрузках, выбирать стоит именно тот, который указан производителем.

Показатели сверловки и разболтовки диска

Указанные выше параметры можно немного изменять, выбирая колеса для автомобиля с практически идентичной маркировкой. То есть, если отклонения составят 1,5–2 см, машина будет ехать так же хорошо, нагрузка на подвеску не станет больше. Так, можно установить колеса, ширина которых 6J, несмотря на то что рекомендуется использовать 5,5J.

Главное, чтобы диаметр посадочного отверстия (сверловка) подходил под ваш автомобиль.

Рекомендуем

«Как очистить колесные диски от любой грязи: автохимия, народные средства» Подробнее Дело в том, что диаметр этого отверстия отличается, все зависит от класса, модели машины, а также автопроизводителя. В нижеследующей таблице приведены наиболее распространенные диаметры сверловки. Также в ней указаны данные о разболтовке. Выглядит этот параметр следующим образом: 4х98, 5х110 и тому подобное. Первая цифра — это количество шпилек на ступице, вторая — их длина, измеряемая в мм.

Изучите следующую таблицу, чтобы разбираться в параметрах сверловки и разболтовки на самых распространенных марках автомобилей.

Благодаря данной таблице вы сможете выбрать автодиски для машины с подходящей маркировкой. Если же установить колеса, показатели разболтовки и сверловки которых не соответствуют тем, что рекомендует автопроизводитель, машина выйдет из строя через некоторое время. Кроме того, езда на автомобиле с такими колесами будет небезопасной для находящихся в ней людей.

Вместе описанные ранее параметры составляют маркировку дисков автомобиля. Выглядеть она может следующим образом: 5,5Jx14 ET45 5×100 d58,1 либо 7Jx17 ET22 5×114,3 d66,1. Что означают эти цифро-буквенные значения, мы уже разобрали.

Как видите, даже если вам попалась сложная маркировка дисков, ее расшифровка для легковых автомобилей будет простой: понять, что она означает, сможет даже новичок. Главное, чтобы под рукой были таблицы, где указаны значения всех цифро-буквенных кодов. Если же вы много лет за рулем, скорее всего, вы помните, что означают эти символы. Ведь допустимая маркировка колес для конкретного автомобиля будет выглядеть практически одинаково, с небольшими отличиями.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15H25x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

1. Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
2. Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
3. Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
4. Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
5. Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
6. Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
7. Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции. Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок

   Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению. В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.

8. Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

Как расшифровать информацию на диске

Как правило, маркировка автомобильных дисков (литых или нет — неважно) выглядит приблизительно так:

Маркировка колесных дисков

На первый взгляд, эта формула выглядит непонятно. Однако разобраться в ней довольно легко, особенно если рядом есть таблица значений всех параметров. Расшифровка не займет много времени, если знать соответствующие обозначения (для литых и обычных дисков они одинаковы). Итак, маркировка содержит следующие обозначения:

показатель посадочной ширины обода автодисков (в вышеприведенной формуле обозначен числом 7,5). Обозначение дано в дюймах, так что для быстрого преобразования в миллиметры число нужно умножить на 25,4. Следует отметить, что этот параметр непосредственно связан с шириной самой покрышки. Она может быть успешно монтирована, если ширина детали находится в определенном диапазоне. Лучше всего, если ширина шины находится примерно в середине данного промежутка. Выяснить предельно допустимую ширину автодисков для нужной покрышки можно в том случае, когда под рукой есть соответствующая таблица. Тогда нужно просто найти в ней соответствующее типоразмерное значение.

Определение размера диска для автомобиля

характеристики подсоединения автодиска к ступице – в вышеприведенной формуле обозначены числами 5/115;

в формуле обозначено числом 5 – число отверстий, в которые вставляются монтажные болтовые крепления во время установки диска;

диаметр окружности, по которой расположены отверстия, описанные в предыдущем пункте (в вышеприведенной формуле обозначено числом 115). Стоит также учитывать, что периодически эта информация наносится на диск обособленно

При выборе деталей очень важно не прогадать в этом параметре (тут вам поможет соответствующая таблица), ведь стандартов размещения креплений существует множество, и некоторые — практически не отличаются между собой. К примеру, радиусы дисков для легковых автомобилей «Ягуар» и БМВ отличаются десятыми долями миллиметра.

Однако это вовсе не значит, что диски одного автомобиля можно установить на другой

Дело в том, что, помимо существенных отличий в радиусе самих крепежных гнезд, производители транспортных средств всегда уделяют особое внимание принципу посадки колеса на ступицу транспортного средства

Расшифровка маркировки колесных дисков

Если диаметр размещения отверстий для креплений не соответствует тому, который выдает таблица, затянуть нормально крепежные болты (а значит, правильно центрировать обод относительно ступицы) не получится. Это может спровоцировать открепление колеса во время езды;

информацию о структурных особенностях поверхности обода автодиска, а также углублений в нем (в вышеприведенной формуле обозначена буквой Н). Выступы и углубления на ободах автодиска предназначены для тех шин, которые не имеют камеры и обеспечивают нормальную установку покрышки на диск. Также существуют такие категории шин, которые требуют нестандартных параметров автодиска, однако их выявить довольно просто, если под рукой есть таблица параметров (если ее нет – лучше узнать об этом непосредственно у реализатора). Во всех остальных случаях вникать в этот показатель слишком уж сильно не стоит;

вылет диска (в вышеприведенной формуле обозначен показателем ЕТ45). Данный параметр характеризует расположение плоскости соприкосновения автодиска и ступицы, а также ее отдаление от центра детали. При выборе запчастей необходимо в обязательном порядке сверить их, поэтому показатель с теми, которые требует производитель (для этого есть специальная таблица).

Это обусловлено тем, что именно на этот параметр ориентируются изготовители при конструировании подвески, ее установке, а также планировании всей системы управления транспортным средством.

Определение вылета диска

диаметр центрального крепежного отверстия в автодиске (в вышеприведенной формуле обозначен показателем d57.1) Главное, чтоб этот параметр с точностью до миллиметра соответствовал диаметру автодиска для посадки, соединенного со ступицей. Также крепежный цилиндр выполняет еще одну не менее важную задачу — берет на себя определенную часть нагрузки, которая распространяется между крепежными болтами.

Место указания типоразмера и его расшифровка

В маркировке шин есть обязательные и необязательные обозначения. Так, на каждой покрышке будет указана компания-производитель, марка самой резины и типоразмер шин. Обозначение из трех цифр на покрышках обозначает размерность диска в дюймах, ширину резины и высоту профиля. Цифры расположены на внешней стороне.

Мы имеем колесо с параметрами, например, 195 60 R16. Это значит, что перед нами находится резина, шириной протектора 195 мм. Второе число является соотношением высоты рисунка к ширине. Чем больше этот параметр, тем более «зацепистой» будет резина. Обычно эту величину называют показателем профиля.

Третья цифра является показателем внутреннего диаметра шины в дюймах. Вообще, распространенной ошибкой является то, что автомобилисты приобретают колеса, не обращая внимания на некоторые данные по изменению внешних параметров. К примеру, размер 185 65 r15 будет отличаться по высоте от 210 65 r15 при одинаковом посадочном диаметре. Отношение профиля к ширине в нашем случае может помешать установке авторезины на машину

Данный фактор стоит понимать и принимать во внимание. А правильно рассчитать размеры шин поможет специальный калькулятор

Определяем разболтовку

Самой простой процедурой является установление первого показателя. Считаем количество болтов на заводском диске – и он перед вами. Несколько труднее придется со вторым, тут уже понадобятся измерения, формулы и вычисления, для успешности которых придется достать штангенциркуль. Общая формула элементарна:

А = В х const

, гдеА – расстояние между соседними болтами (измеряется от наружной стенки одного до аналогичной стенки другого плюс диаметр самого отверстия для крепежа),В – искомая величина, а const зависит от количества болтов. Для 3-х она составляет 1,155; для 4-х – 1,414; для 5 – 1, 701.

Модель и тип протектора

Помимо названия торговой марки, производители указывают на шине ее модель. Большинство брендов имеют несколько модельных рядов (или линеек), которые отличаются:

• рисунком и типом протектора;
• составом использованного материала;
• предназначением;
• сезонностью.

Каждая линейка рассчитана на определенного пользователя, для которого имеют значения показатели скорости, износоустойчивости или экономии. Например, компания Michelin имеет в своем ассортименте модель Energy, которая является экологичной и  экономит топливо.

Для любителей быстрой и жесткой езды предназначена модель Michelin Primacy, обеспечивающая высокий индекс скорости и управляемость при маневрах.

Название модели имеет цифровые и буквенные обозначения. Они прописаны сразу после наименования производителя.

Протектор с направленной поверхностью имеет стрелку, указывающую направление вращения и надпись «Rotation». Асимметричные покрышки снабжают маркерами Outside и Inside, которые помогают правильно монтировать резину.

Ширина диска

6.5 — (B) — Ширина диска в дюймах (иногда это значение в маркировке обозначается в виде дроби 6 и 1/2). Ширина измеряется не по внешним сторонам диска, от края и до края, а по, так называемой «полке диска», на которую ложатся боковины шины. Ширина шины и диска должны строго соответствовать друг другу, чтобы шины, после установки на диски, имели заданную производителем оптимальную форму. Рассчитать необходимую ширину колесного диска можно на шинном калькуляторе.

J — Форма боковой закраины обода (может быть JJ, JK, K или L). При подборе автодисков этот параметр не учитывается, и ему можно не уделять большого внимания.

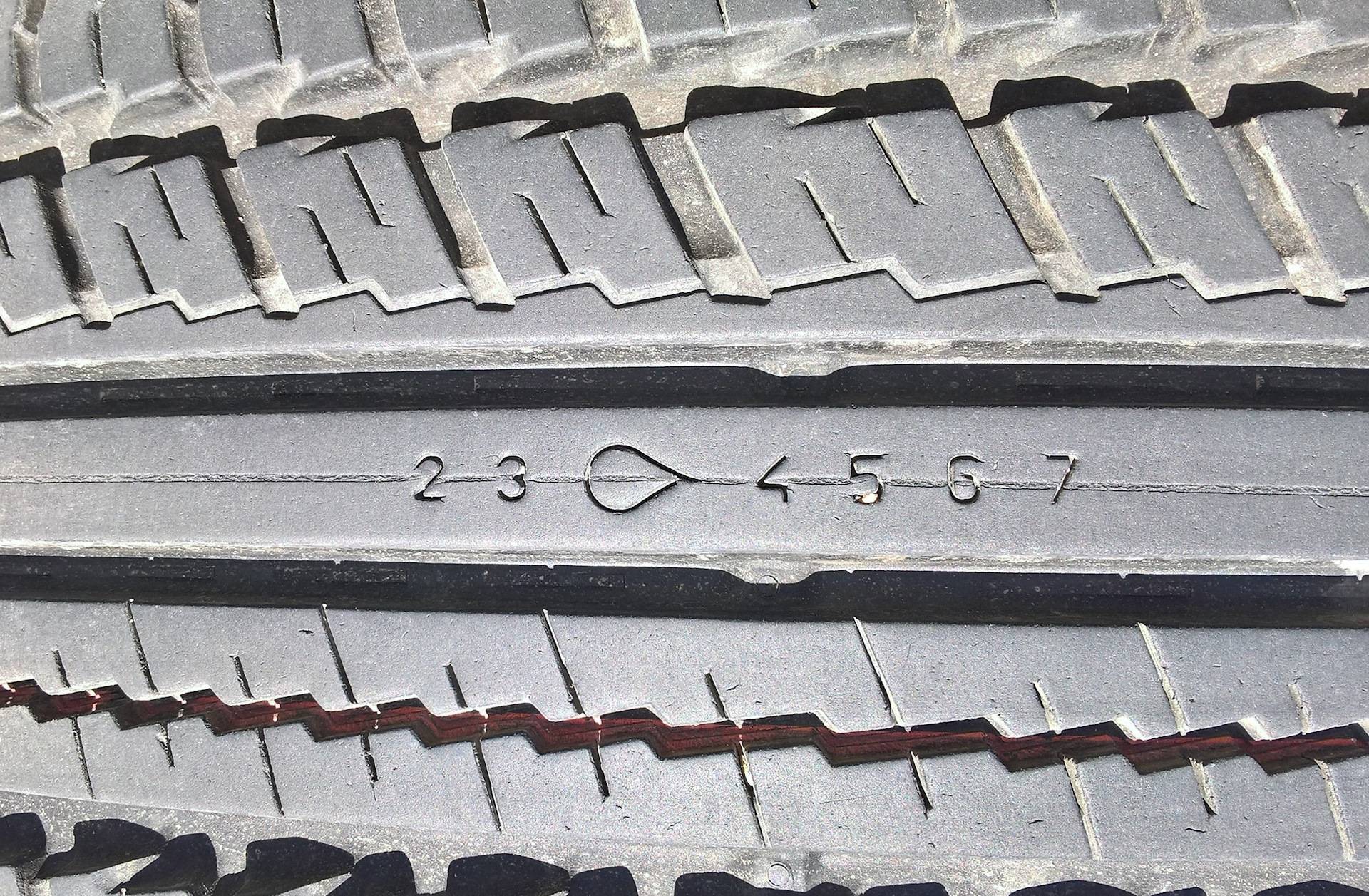

Указатели индикаторов износа протекторов

Многие современные автомобильные шины оснащаются индикаторами износа протектора, такие шины маркируются надписью TWI (Tread Wear Indiration). Индикаторы износа шин могут быть разных типов:

Индикаторы износа могут иметь вид вставок определенной высоты расположенных в углублениях протектора (чаще всего в водоотводящих канавках), при износе протектора вровень с высотой вставки шина подлежит замене.

Индикаторы износа шины могут иметь вид контрольных цифр или символов расположенных на протекторе и выдавленных на определенную глубину, при износе протектора они исчезают один следом за другим, при исчезновении последнего шина подлежит замене.

Дополнительная маркировка и ее расшифровка

Все характеристики, которые были перечислены выше, требуют внимания при покупке колесных дисков. При этом внимания заслуживают и другие параметры:

• MAX PSI. Маркировка означает, какое давление на один квадратный дюйм должно быть в покрышках. Чтобы перевести это значение в более привычное, можно воспользоваться калькулятором. Так, например, если параметр равен 50, он будет равен 3,5 атмосферам. Дополнительные надписи, например COLD, говорят о необходимости проведения измерений на холодной резине.
• SAE, TUV или ISO. Наименование контролирующих органов, требования которых были учтены при изготовлении дисков. Отечественные производители часто размещают на своей продукции наименования ГОСТов.
• MAX LOAD. Маркировка обозначает критическую нагрузку, которую способен выдержать обод. Обычно значение обозначается в фунтах, и чтобы перевести его в килограммы, следует поделить имеющийся параметр на 2,2.

При наличии опыта расшифровка маркировки дисков не вызывает сложностей. При этом некоторые параметры, например дата и страна изготовления, будут понятны даже для обывателя.

Особенности японских дисков

Продукция из Японии заслуживает особого внимания, поскольку на ней указывается JWL-маркировка. Она размещается только на изделиях, которые продаются на территории Японии. Упомянутая аббревиатура говорит о том, что качество и характеристики продукции не противоречат требованиям контролирующих органов страны-изготовителя.

Вторая непривычная для россиян аббревиатура, VIA, указывается на ободе только в случае, если он подвергался испытаниям со стороны контролирующих органов Японии. Это полноценная торговая марка, поэтому ее нельзя встретить на неоригинальных изделиях. Диски с такой аббревиатурой дорогие, но при этом они крайне надежные.

PCD на практике

Как на практике происходит подбор авто колес? Например, у вас есть автомобиль марки Mazda с крепежным отверстием 5*114,3 мм. Допустим, вы увидели в магазине диски, которые имеют параметры 5*111 мм. Вроде бы количество отверстий одинаковое, да и их размер отличается всего лишь на 3 миллиметра. Но эти миллиметры могут сыграть с вами невеселую шутку. В дорогих моделях машин, в которые обычно устанавливают литые диски, диаметр PCD может различаться на 0,5 мм. Встречаются и менее заметные отличия. У BMW сверловка PCD имеет параметр 5*120, а у «Ягуара» тот же показатель составляет 120,6 мм. Тем не менее диски одной фирмы не подойдут для другого автомобиля. Он исправно может проездить на них не один год, но детали будут постепенно изнашиваться, а дорога будет уже не такой гладкой.

Цветные метки используемые для маркировки шины

Метки в виде кружочков, точек и треугольников красного, желтого, белого цвета являются балансировочными метками и предназначены для обеспечения более точной балансировки. Нанесенная краской метка имеет временный характер и используется до первого монтажа шины на диск.

• Желтая круглая или треугольная метка на боковине шины — указывает на самое легкое место на шине, при монтаже новой шины на колесный диск желтую метку следует совместить с самым тяжелым местом на диске, чаще всего это место где находится ниппель, такое совмещение позволяет улучшить балансировку колеса и поставить балансировочные грузики наименьшего веса.
• Красная круглая или треугольная метка на шине — обозначает место с максимальным отклонением радиальной силы, которое является самым жестким местом боковой поверхности шины, при монтаже шины на диск красную метку совмещают с меткой L на колесном диске.
• Белая точка или круг на шине — обозначает место с минимальным отклонением радиальной силы, которое является самым гибким местом боковой поверхности шины, при монтаже шины на диск белая метка должна быть смещена на 180° от метки L на колесном диске.

Разноцветные полоски, нанесенные на протектор шины, предназначены для визуального различения шин при хранении на складе или в магазине. Каждая модель и каждый типоразмер автошин обладает своими уникальными цветами полосок, что помогает отличать их друг от друга при хранении в стопке.

Сомнительная подгонка

Некоторые экстремалы, опростоволосившись при покупке дисков, пытаются исправить ситуацию с помощью подгонки обновки под имеющиеся показатели. С первой цифрой еще туда-сюда: при избытке дырок они оставляются незадействованными, при недостатке – просверливаются, хотя и это уже, на наш взгляд, надругательство. Однако монтаж с помощью центровочных колец, используемых, если штатный, рассчитанный на заводе PCD меньше, чем на купленных дисках, сомнительность действий повышает в разы: нет никакой гарантии, что колеса не потеряются в движении.

Так что прежде, чем решаться на такие меры, нужно несколько раз подумать: если вам не жалко машину, пожалейте хотя бы тех, кто едет в ней рядом с вами.

Разобравшись, как узнать разболтовку диска, и проведя все нехитрые манипуляции с имеющимися колесами, можно уже смело отправляться за обновкой и переобувать свой автомобиль.

Статьи по теме

Литые диски «Лады-Приоры»: как правильно выбрать

Ошиповка зимних шин: суть, способы, плюсы и минусы

Штраф за зимнюю резину: правовая основа

Как выбрать летние шины для легкового автомобиля

Давление в колесах автомобиля: нормы и показатели

Как подобрать шины к дискам: разбираемся в маркировке и размерах

Давление в шинах: каким должно быть. Давление в шинах: норма, советы по контролю

Двухпоршневой автомобильный компрессор: устройство и рекомендации по выбору

Рейтинг зимних нешипованных шин 2022: какую «липучку» выбрать

Летние колеса: когда менять и как выбрать

Зимние шины Michelin: преимущества и правила выбора

Что делать, если пробило колесо: практические советы

Как установить датчик давления в шинах: алгоритм действий

Бьет колесо при езде: основные причины и способы устранения

Как правильно проверить давление в шинах

Что надо знать при покупке дисков и шин для легкового автомобиля?

При покупке дисков для легкового автомобиля необходимо знать несколько параметров:

1. Диаметр диска (D) ( в дюймах).

2. Ширина диска (B) ( в дюймах).

3. Диаметр центрального отверстия (DIA) (в мм.).

4. Вылет (ET) (в мм.).

5. Количество отверстий и диаметр на котором расположенны центры этих отверстий (PCD) .

Эту информацию можно посмотреть в инструкции по эксплуатации на Ваш автомобиль или по дискам, которые были установленны на заводе.

После того как Вы выбрали диски к ним надо купить шины летние или зимние, в зависимости что Вам надо.

Здесь выбор осуществляется по 3 параметрам, два из них жёсткие: это внутренний диаметр шины и ширина шины, должны строго соответствовать размерам диска, а вот высота профиля позволяет небольшие вариации. Но и здесь лучше придерживаться заводского размера шины, что бы не искажались показания спидометра и пробега.

Система обозначений автомобильных дисков, шин, а также таблица соответствия размера шины- размеру диска приведены ниже.

Система обозначения автомобильных дисков

.
Например: 5,5Jx14H2 ET49 PCD:4/100  d 56.6 5.5 — Ширина диска в дюймах (B).

14 — Диаметр диска в дюймах (D).

4/100 — Количество болтов (или гаек) в нашем случае 4. Диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 100 мм.

PCD – диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах).
Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.

При необходимости PCD — можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля):
– у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние  между центрами дальних отверстий нужно умножить на коэффициент 1.051.
– у дисков с 4 (четырьмя) крепёжными болтами (или гайками): значение  PCD равно самому расстоянию между центрами дальних отверстий.

ET 49  — Вылет (или вынос) диска, измеряется в мм. и в нашем случае он равен 49 мм. Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска.
Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы – DEPORT, производители из других стран обычно пользуются английским OFFSET.

Вылет “положительный”, если привалочная плоскость не переходит за воображаемую плоскость. Вылет “отрицательный”, если привалочная плоскость переходит через воображаемую плоскостьd 56.6 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 56.6 мм.

J и H2 – символы. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). А H2 – это код конструкции хампов (hump) – кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (вариаций много: H, FH, AH…). Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов;

hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они  улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.

На диске также может быть указано:
– Дата изготовления. Обычно год и неделя. Например: 0307 означает, что диск выпущен в 3 неделю 2007 года.
– SAE, ISO, TUV – клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB – очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
– PCD 100/4 – присоединительные размеры;
– MAX PSI 50 GOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.

Система обозначения автомобильных шин

На рисунке выше показана шина с маркировкой

185/70 R14 92T, где:18570   R1492индекс нагрузки шины

T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
