Устройство сервопривода
Сервопривод состоит из синхронного двигателя, датчика скорости и положения, а также управляющего контроллера. Основная разница между шаговым двигателем и сервоприводом состоит в наличии обратной связи по положению, скорости, моменту на валу ротора.
Электропривод такого типа построен на базе следящей схемы автоматического регулирования. При несоответствии скорости или другой величины контроллер будет подавать сигналы на отработку, пока требуемый параметр или положение вала не будет соответствовать заданному. В качестве датчика обратной связи используют абсолютные и относительные энкодеры различных типов и конструкций.
Основные конструктивные отличия ДВС
Если говорить о главных отличиях в конструкции поршневых двигателей, различные силовые агрегаты делятся на рядные горизонтальные и вертикальны по расположению цилиндров. Также двигатели бывают V-образными, оппозитными и т.д.
Еще агрегаты бывают однопоршневыми двигателями, когда в одном цилиндре имеется один поршень и рабочая полость. При этом также встречаются ДВС, в которых поршни движутся противоположно в одном цилиндре, а рабочая полость находится между двумя поршнями. Также бывают моторы двойного действия, в которых по обеим сторонам от поршня имеются рабочие полости.
Отдельно стоит упомянуть и роторно-поршневые двигатели (двигатель Ванкеля), которые также имеют разную конструкцию. Наиболее распространенным вариантом является такой, где ротор, который и является поршнем, движется (планетарное движение) в корпусе. Во время такого движения между ротором и стенками корпуса двигателя образуются камеры сгорания с переменным рабочим объемом.
При этом существуют варианты роторного двигателя, где поршень-ротор не движется, а планетарное движение совершает корпус ДВС. Еще одной разновидностью можно считать агрегаты, в которых движется как корпус, так и сам ротор.
Какие типы и виды двигателей существуют
Абсолютно любой моторный агрегат действует по одному и тому же принципу. В него подаётся топливо. Оно сжигается. В процессе сжигания выделяется энергия, а далее эта энергия преобразуется в механическую. Вся эта процедура повторяется неоднократно. Этот повторяющийся процесс называется тактом. В зависимости от того, сколько ходов совершает поршень, все двигательные установки можно разделить на двухтактные и четырёхтактные. Все силовые агрегаты, которыми оснащаются автомобили, основаны на четырёхтактном цикле. За время цикла подаётся топливная смесь, происходит рабочий ход поршня (вверх и вниз) и выводятся газы.
Двухтактные двигатели работают немного иначе. За время такта совершается рабочий ход и сжимается топливная смесь. Поршень наполняется и очищается за отведённое ему время. Эти двигатели имеют существенный минус — они выбрасывают много отработанных газов. А ещё они слишком много потребляют горючего. Именно поэтому они не используются в автотранспорте.

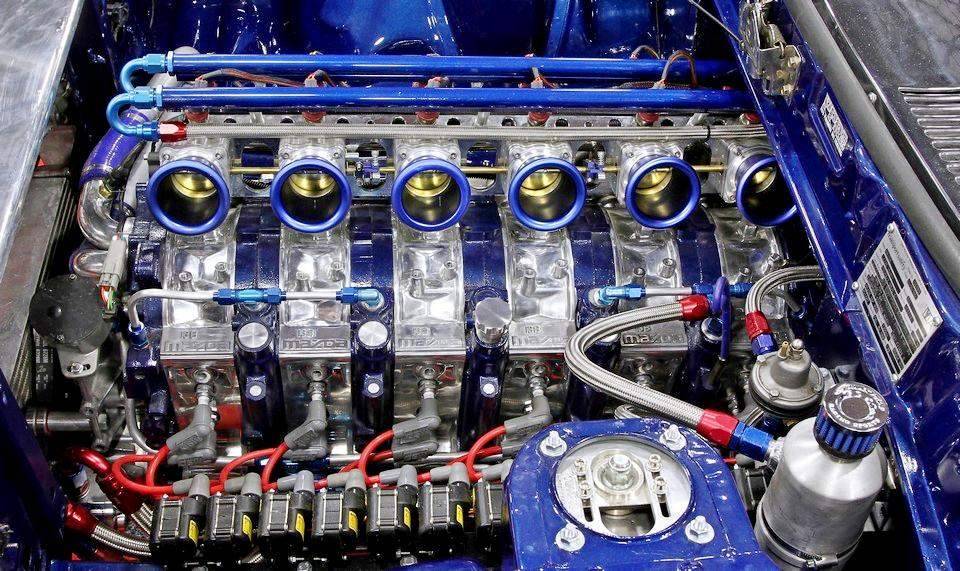

Инжекторный двигатель
Работа этого агрегата устроена несколько иначе: горючее маленькой порцией впрыскивается в воздушную среду. Давление распыляет топливо через форсунку, тем самым значительно сокращается его количество, так как оно дозируется специальным прибором. Это делает такие моторы более экономичными, а дозированная порция топливной смеси уменьшает количество вредных веществ в выхлопных газах и повышает коэффициент полезного действия двигателя.
Этот тип двигателя включается в себя механический и электронный виды. Механический дозирует горючее посредством рычагов, а электронный использует особую систему, управляющую количеством топливной смеси. Подобные системы позволяют горючему более полно сгорать, благодаря чему уменьшается количество вредного вещества, попадающего в атмосферу.
Карбюраторный двигатель
Проходя топливную систему, бензин поступает в карбюратор, иными словами, впускной коллектор. Туда же нагнетается воздух, который смешавшись с горючим, образует рабочую смесь. Она поступает в цилиндры, искра от свечи поджигает её.
Дизельный двигатель
Двигатели дизельного типа требуют особого внимания. Топливная смесь в них при сжимании воспламеняется. Воздух всасывается под большим давлением и за счёт этого происходит процесс самовоспламенения. Рабочий ход начинается сразу после воспламенения, далее выхлопные газы вытесняются.
У этого типа небольшой расход горючего и он выделяет мало вредных веществ. Достаточно высокий КПД. Этот вид силового устройства непрерывно модернизируется, даже морозы ему не страшны.
Разнообразные моторы, которые работают на дизтопливе, различны своими параметрами. Эти характеристики отличаются в зависимости от времени года. Им не нужна система зажигания, так как горючее воспламеняется за счёт давления.
Нестандартные виды двигателей автомобилей и их отличия от привычных нам ДВС
Не укладывающиеся в привычные нам рамки автомобильных моторов, но, тем не менее, успешно реализованные в серийном или мелкосерийном производстве: роторно-поршневые (они же РПД, RCV, или Двигатель Ванкеля) имеют равное число серьезных недостатков и достоинств, перекрывающих их в глазах преданных фанатов.
Все японские автомобильные концерны имеют лицензию на производство РПД еще с 50-х годов прошлого века, но только одному удалось довести до «серии» этот прожорливый, перегревающийся, неремонтопригодный движок с крайне малым ресурсом (от 30 до 150 т. км пробега). Кроме Мазды, в 70–80 годы такой тип мотора применялся в отдельных моделях Ситроенов, Шевроле, Мерседесов, и даже некоторых ВАЗах (спецтранспорт для ГАИ и милиции).
Роторно‐поршневой двигатель Мазда
Принцип работы РПД похож на вращение якоря в обмотке электродвигателя, с той разницей, что большой треугольный эксцентрик его «ротора» внутри корпуса «статора» «толкает» не ток, а энергия теплового расширения сгорающей бензо‐масло‐воздушной смеси. Каждая плоскость ротора имеет углубление, служащее камерой сгорания, каждый торец — снабжен уплотнением, работающим как поршневое кольцо. Захватив порцию смеси, они последовательно продвигают ее по кругу, за один оборот проходя все 4 такта рабочего цикла.
Принцип настолько же прост, насколько эффективен: мощность, выдаваемая одним (нетурбированным!) блоком объемом 1.3 л достигала 230–250 л с. При необходимости, блоки можно набирать последовательно насаживая на единый вал, и получая соответствующий прирост мощности. Роторно-поршневой двигатель лишен вибраций, фантастически компактен, имеет высокий КПД, поэтому, несмотря на склонность к перегреву, сложность в изготовлении и малый ресурс, все еще совершенствуется. Японским конструкторам удалось подвести «токсичность» Rotary Engine к нормам Евро-4, а впереди – планы по переводу его на «чистое» топливо — водород.
Дизельный двигатель
Система подачи топлива в этих ДВС сходна с распределенным впрыском на инжекторах, только с поправкой на большую, по сравнению с бензиновыми движками, степень сжатия. Ее характеристики для бензинового, в среднем, составляют от 7 до 10 единиц, для дизеля – от 11 до 20 (26 у супертурбо) единиц. Давления порядка 40–50 бар — хватает на то, чтобы разогреть воздух в камере сгорания до 800–900 оС, поэтому впрыскиваемое в этот момент топливо сгорает, даже если оно недостаточно однородно распылено, из-за чего движки, работающие на солярке, по сравнению с другими, выдают процентов на 10–12 больший КПД, и демонстрируют до 40% экономии топлива. Естественно, для реализации таких характеристик нужен значительный запас прочности, поэтому детали ЦПГ и коленвала дизеля всегда будут массивнее, толще, тяжелее, чем у бензинового мотора внутреннего сгорания того же объема и конфигурации.

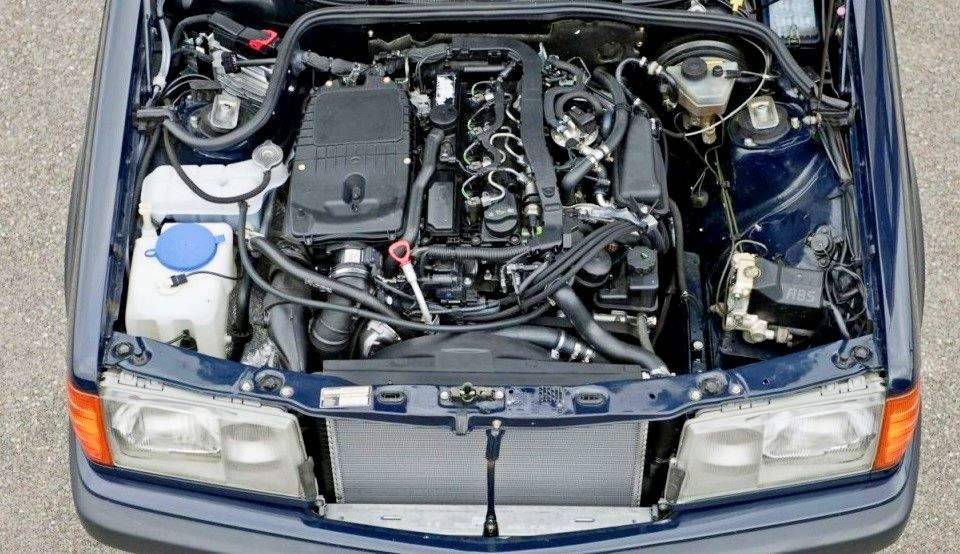

Дизельный двигатель Мерседес
Газодизельный
Это еще более экономичная (до 60% экономии топлива) версия типового мотора, потребляющего солярку. Правда не в качестве основного топлива, а в качестве инициирующей «запальной» порции, перед впрыском основной — сжиженного природного газа.
Конфигурацией агрегатов — не отличается от дизеля, применяется в тяжелой дорожной, или стационарной технике. Газодизели получаются из простого серийного мотора, путем установки специальной версии ГБО.
Порядок работы двигателя
Порядком работы двигателя называется последовательность чередования рабочих ходов по цилиндрам двигателя. Для равномерной и плавной работы двигателя рабочие ходы и другие одноименные такты должны чередоваться в определенной последовательности в его цилиндрах. При этом чередование должно происходить через равные углы поворота коленчатого вала двигателя, величина которых зависит от числа цилиндров двигателя. В четырехтактном двигателе рабочий процесс совершается за два оборота коленчатого вала, т.е. за поворот вала на 720°. Число рабочих ходов равно числу цилиндров двигателя. Их чередование для четырех-, шести- и восьмицилиндровых двигателей будет происходить соответственно через 180, 120 и 90° поворота коленчатого вала.
Порядок работы двигателя во многом зависит от типа двигателя и числа цилиндров. Так, например, у коленчатого вала рядного четырехцилиндрового двигателя,
Газовый двигатель
Газовые двигатели на сегодняшний день в автоиндустрии в чистом виде почти не используются, поскольку частые поломки моторов, стали причиной полного отказа от них. Вместо этого, газовые установки зачастую можно встретить на бензиновых автомобилях, что значительно экономит расход денег на горючее.
Газ с баллона подаётся на редуктор, который распределяет топливо по цилиндрам, а затем горючее попадает непосредственно в камеры сгорания. После этого с помощью свечей зажигания газ воспламеняется. Единственным недостатком использования газовой установки считается то, что мотор теряет 20% своего потенциального ресурса.
Основные конструктивные отличия ДВС
Если говорить о главных отличиях в конструкции поршневых двигателей, различные силовые агрегаты делятся на рядные горизонтальные и вертикальны по расположению цилиндров. Также двигатели бывают V-образными, оппозитными и т.д.
Еще агрегаты бывают однопоршневыми двигателями, когда в одном цилиндре имеется один поршень и рабочая полость. При этом также встречаются ДВС, в которых поршни движутся противоположно в одном цилиндре, а рабочая полость находится между двумя поршнями. Также бывают моторы двойного действия, в которых по обеим сторонам от поршня имеются рабочие полости.
Отдельно стоит упомянуть и роторно-поршневые двигатели (двигатель Ванкеля), которые также имеют разную конструкцию. Наиболее распространенным вариантом является такой, где ротор, который и является поршнем, движется (планетарное движение) в корпусе. Во время такого движения между ротором и стенками корпуса двигателя образуются камеры сгорания с переменным рабочим объемом.
При этом существуют варианты роторного двигателя, где поршень-ротор не движется, а планетарное движение совершает корпус ДВС. Еще одной разновидностью можно считать агрегаты, в которых движется как корпус, так и сам ротор.
Основные технические параметры ДВС
Двигатели внутреннего сгорания также имеют целый ряд характеристик и параметров, которые закладываются конструктивно. Если просто, речь идет о рабочем объеме, степени сжатия, мощности и крутящем моменте и т.д.
Естественно, чем большим окажется показатель крутящего момента, тем большей будет тяга. Другими словами, от данного показателя зависит разгонная динамика. Что касается мощности двигателя, это величина, которая отображает произведенную работу за единицу времени.
Увеличение крутящего момента и мощности возможно посредством двух способов:
- больший рабочий объем;
- сжигание большего количества топливно-воздушной смеси;
Если просто, в первом случае речь идет о физическом увеличении камеры сгорания и объема цилиндров. Во втором подразумевается принудительная подача воздуха в цилиндры под давлением для сжигания большего количества топлива.
Как правило, мощные двигатели с большим объемом атмосферные, то есть «засасывают» наружный воздух в цилиндры самостоятельно благодаря возникающему разрежению от движения поршней. Мощные агрегаты, при этом обладающие меньшим объемом, оснащаются механическими компрессорами или турбонаддувом. В таких ДВС воздух нагнетается принудительно, то есть поступает в камеру сгорания под давлением.
https://youtube.com/watch?v=tiU3MZC3o-o
Классификация автомобилей по литражу двигателя
Мощность двигателей напрямую зависит от их объёма, который измеряется в кубических сантиметрах или же в литрах. В зависимость от литража установленных на них двигателей можно выделить следующие категории автомобилей:
Сало и микролитражки имеют объём двигателя не более 1,1 литра. В качестве примера подобного автомобиля можно привести ВАЗ-1111 «Ока». Техника этого класса не имеет большой мощности и создана она для работы в городских условиях: поездки за покупками, на работу, за детьми в школу и т.д. При этом эти автомобили очень маневренны и экономичны.
Далее идут автомобили малого класса. Объём их двигателей составляет 1,1 до 1,8 литра. К ним относятся все модели классических «Жигулей», ВАЗ-2108 и ВАЗ-2109.
Машины среднего класса имеют двигатели объёмом от 1,8 до 3,5 литра. Это достаточно мощные и грузоподъёмные автомобили. Их примером может послужить «Волга» (ГАЗ-21, ГАЗ-21, ГАЗ-3110, и др.) или «Форд-Мондео». Такие машины потребляют значительное количества топлива и требуют приличных расходов на свою эксплуатацию.
Автомобили же большого класса представляют собой настоящий дом на колёсах, в движение который приводит двигатель объёмом 3,5 литра. Это серьёзные машины, предназначенные в основном для представительских целей или же для езды по бездорожью. Их ещё подразделяют на автомобили бизнес-класса и люкс-класса. Обслуживать такие автомобили в состоянии только финансово состоятельные автолюбители.
Существуют и иные способы классификации автомобилей, но названных нами будет вполне достаточно, что бы выбрать и приобрести необходимую вам технику, а так же, при необходимости, получить совет по её подбору у продавца автомагазина или салона.
Источник
2012 год: двигатель с высокой степенью сжатия – воспламенение бензина от сжатия
Наука не стоит на месте. Если бы наука не развивалась, то сегодня мы бы до сих пор жили в Средневековье и верили в колдунов, гадалок и что земля плоская (хотя сегодня все равно есть немало людей, которые верят в подобную чушь).
Не стоит на месте наука и в автопромышленности. Так, в 2012 году в мире появилась очередная прорывная технология, которая, возможно, совсем скоро перевернет весь автомир.
Речь идет о двигателях с высокой степенью сжатия.
Мы знаем, что чем меньше сжимать воздух и топливо внутри двигателя внутреннего сгорания, тем меньше мы получим энергии в тот момент, когда топливная смесь воспламеняется (взрывается). Поэтому автопроизводители всегда старались делать двигатели с немаленькой степенью сжатия.
Но есть проблема: чем выше степень сжатия, тем больше риска самовоспламенения топливной смеси.
Поэтому, как правило, ДВС имеют определенные рамки в степени сжатия, которая на протяжении всей истории автопромышленности была неизменяемой. Да, каждый двигатель имеет свою степень сжатия. Но она не меняется.
В 1970-х годах в мире был распространен неэтилированный бензин, который при сгорании дает огромное количество смога. Чтобы как-то справиться с ужасной экологичностью, автопроизводители начали использовать V8 моторы с низким коэффициентом сжатия. Это позволило снизить риск самовоспламенения топлива низкого качества в двигателях, а также повысить их надежность. Дело в том, что при самовоспламенении топлива двигатель может получить непоправимый урон.
Но затем при массовом появлении электронного впрыска автопроизводители с помощью компьютера стали применять различные настройки, автоматически регулирующие качество топливной смеси, что позволило существенно улучшить экономичность двигателей и снизить уровень вредных веществ в выхлопе. Но главное, что удалось сделать с помощью компьютерных настроек и регулировки топливной смеси, – это снизить до минимума риск самовоспламенения топлива. В итоге со временем стало невыгодно использовать большие мощные моторы с низкой степенью сжатия. Так автопромышленность ввела новую моду – уменьшение количества цилиндров. Чтобы сохранить мощность в моторах, автопроизводители стали использовать турбины. Но главное – благодаря электронике, которая управляет качеством топливной смеси, автопроизводители снова могут создавать моторы с большой степенью сжатия, не опасаясь самовоспламенения топлива.
Но в 2012 году компания Mazda удивила весь мир, представив фантастический мотор SKYACTIV-G, который имеет невероятно высокий коэффициент сжатия для серийного двигателя. Степень сжатия этого мотора составляет 14:1. Это позволяет мотору извлекать энергию почти из каждой капли бензина без образования смога.
Следующим шагом для Mazda стал новый мотор SKYACTIV-X, который использует контролируемое зажигание (система SPCCI). Благодаря этой системе появилась возможность воспламенять бензин практически за счет одного только сжатия. То есть как в дизельных моторах. Также в двигателях SKYACTIV-X есть возможность воспламенять топливо обычным образом. Причем электроника автоматически выбирает, как выгоднее воспламенять бензин в камере сгорания. Все зависит от потребностей водителя и условий движения.
Например, если вам нужна сила (крутящий момент), то двигатель SKYACTIV-X будет воспламенять топливо от силы сжатия (почти как дизель). Если вам нужна мощность, то мотор с высокой степенью сжатия будет воспламенять топливо обычным образом. Причем реально для придания мощности будет использована последняя капля бензина.
Даже спустя столетие и даже с появлением альтернативных видов топлива, а также с появлением электрокаров двигатели внутреннего сгорания остаются главными силовыми агрегатами в автопромышленности. И несмотря на то что многие эксперты считают, что ДВС изжил себя и в скором времени должен исчезнуть из автомира, нам кажется, что двигатель внутреннего сгорания еще не развился до конца. Также мы считаем, что мир в ближайшие 100 лет все равно не будет готов полностью отказаться от ДВС, работающих на бензине.
И кто его знает, что нам подготовят автомобильные компании в ближайшем будущем. Ведь их инженеры не зря получают бутерброды с черной икрой. Вполне возможно, что уже скоро очередной автопроизводитель удивит нас какой-нибудь новой технологией в ДВС.
Исполнение
Устройство двигателя автомобиля, в состав конструкции которого входят поршни, одинаково. Корпус силовой установки основа, в которой размещаются, крепятся и функционируют узлы, системы и механизмы агрегата.
Компоненты, или из чего состоит двигатель машины:
Остов двигателя. Место размещения камер объёмного вытеснения агрегата, играющих роль направляющих поршня;
Блок цилиндров:
Кривошипы и шатуны, передаточное и преобразующее звено между поршнем и коленчатым валом;
Поршни, кривошипы, шатуны, коленчатый вал:
Механизм распределения газов, отвечает за наполнение и очистку камер объёмного вытеснения, действия выполняются клапанами;
Механизм распределения газов:
Транспортировка горючего, вовремя доставляет нужную порцию топлива соответствующей консистенции;
Механизм подачи топлива:
Поджог горючего, зажигает заряд в установленный промежуток времени;
Свеча зажигания:
Ликвидация отработки, выводит сгоревшие продукты в окружающую среду.
Система выпуска отработанных газов:
Циклический процесс работы двигателя повторяет действия агрегата по «кругу». Частота повторения высокая, за счет чего вал вращается непрерывно и как следствие, автомобиль работает.

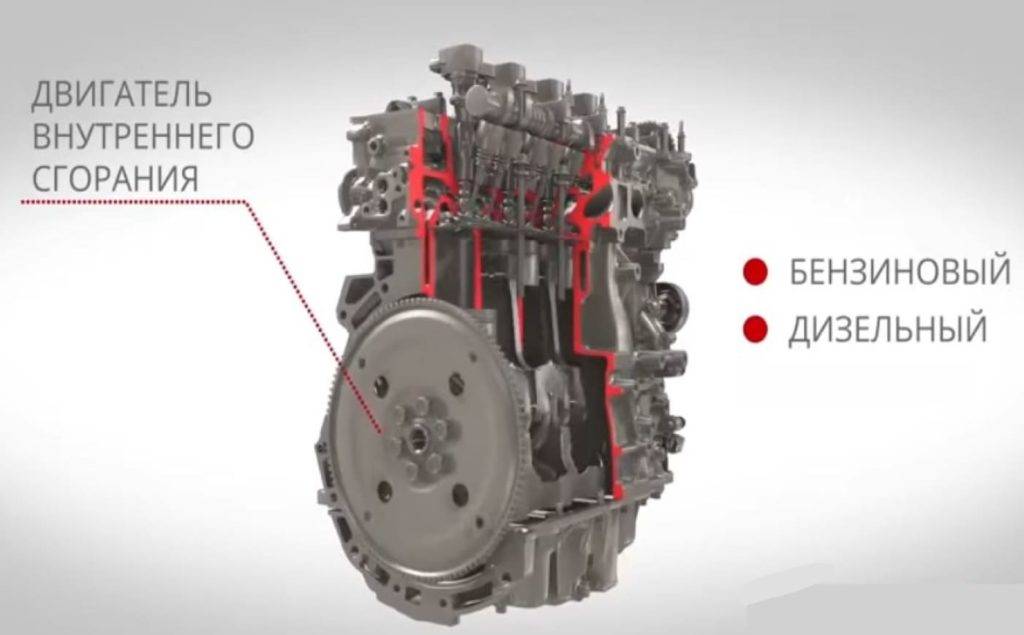

Принципиальные основы функционирования автомобильных двигателей
Бензиновый двигатель заправляется легким топливом — бензином, и превращают энергию его горения в механическую работу для обеспечения движения. В процессе бензин смешивается с воздухом и загорается от электрической свечи в специальной камере сгорания. В результате этого поршень приходит в движение, передавая усилие через коленчатый вал на трансмиссию.
Дизельные двигатели заправляются специальным дизельным топливом (соляркой). Основные принципы работы этих агрегатов схожи с бензиновыми ДВС, но смесь топлива и воздуха в цилиндре не поджигается электрической свечой, а воспламеняется самостоятельно при сжатии топливно-воздушной смеси поршнем.
В основе работы каждого из типов двигателей лежит свойство расширения любого газа при нагревании. Топливо, загораясь в цилиндре, нагревает воздух в нем, затем толкает поршень, который перемещается, через шатун вращая коленчатый вал, к которому присоединяется трансмиссия автомобиля.
Принцип работы
Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.
Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.
Принцип работы четырехтактного двигателя
Такты четырехтактного двигателя Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации
Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)
Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.
- На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
- Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
- Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
- И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.
Работа четырехтактного двигателя По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.
При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Принцип работы двухтактного двигателя
Такты двухтактного двигателя Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:
- В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
- Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.
Работа двухтактного двигателя Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.
При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.
