Проверка термостата без снятия с автомобиля

Блог Как проверить термостат, не снимая с машины. Термостат

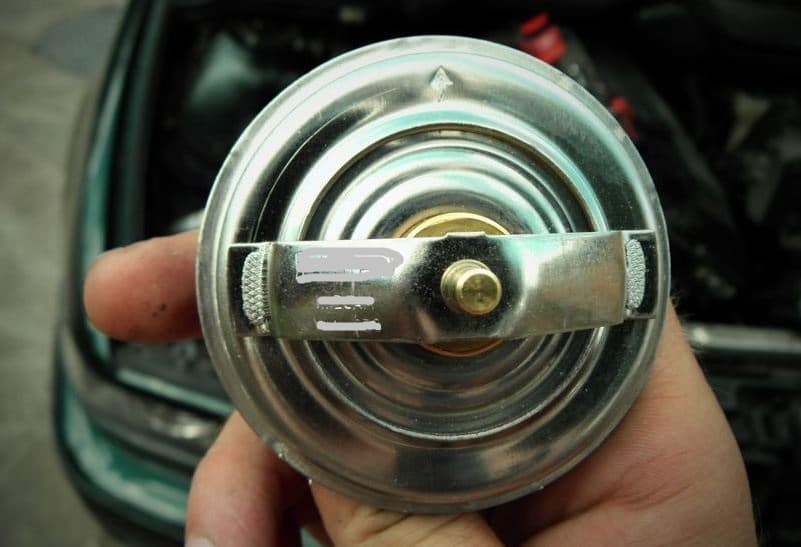

Термостат – небольшой, но важный элемент автомобиля, который позволяет водителю сэкономить на обслуживании двигателя и топливе. По сути, термостат является регулятором температуры в системе охлаждения. За счет него повышается скорость прогрева двигателя, и автомобиль поддерживает нужный тепловой режим в процессе работы.

Главная задача, которая стоит перед термостатом в автомобиле, это препятствие циркуляции охлаждающей жидкости по большому кругу охлаждения до тех пор, пока мотор после старта не разогреется. После пуска двигателя антифриз начинает курсировать по малому кругу до тех пор, пока он не наберет рабочую температуру примерно в 90 градусов по Цельсию. Разогревшись, охлаждающая жидкость переходит на большой круг циркуляции и ходит по нему до тех пор, пока она снова не остынет (вследствие различных причин). Своими действиями термостат поддерживает рабочую температуру в двигателе, не позволяя ему перегреваться или излишне охлаждаться.

Симптомы неисправности термостата автомобиля

Учитывая малое количество функций, которые возложены на термостат, определить его неисправность довольно просто. О том, что термостат автомобиля полностью вышел из строя или частично не справляется с возложенными на него задачами, свидетельствует следующее:

Исходя из вышесказанного, можно сделать вывод, что если имеются проблемы с охлаждением мотора, необходимо первым делом обратить внимание на правильную работу термостата

Основные неисправности термостата

Термостат представляет собой довольное простое устройство, которое редко выходит из строя. Если возникли проблемы с термостатом, чаще всего они связаны со следующими причинами:

• Клапан переключения циркуляции жидкости с большого на малый круг перестал плотно закрываться. Из-за этого сразу после пуска двигателя антифриз циркулирует по полному большому кругу, из-за чего разогрев до рабочей температуры в 90 градусов Цельсия занимает в разы больше времени, чем при исправном термостате;
• Клапан переключения циркуляции жидкости заклинил в закрытом состоянии. В такой ситуации датчик на его открытие срабатывает, но заслонка не может сдвинуться. Это приводит к тому, что тосол даже после разогрева мотора продолжает циркулировать по малому кругу. Соответственно, детали двигателя не получают необходимого охлаждения, и он перегревается.

Стоимость термостата невелика, но далеко не во всех проблемах с охлаждением двигателя виноват он. Именно поэтому перед тем как производить замену термостата, необходимо убедиться в его неисправности.

Как проверить термостат автомобиля

Можно выделить два основных способа проверки термостата автомобиля. Один из них проходит без снятия детали, но требует наличия пирометра, а второй более простой, но элемент потребуется на время проверки снять с двигателя.

Проверка термостата не снимая с двигателя

Как известно, корпус термостата соединяется с верхним шлангом радиатора, который включен в большой круг циркуляции охлаждающей жидкости. Соответственно, при рабочем термостате после пуска мотора верхний шланг радиатора должен оставаться холодным (слегка теплым) некоторое время, до того момента как по нему будет пущен антифриз.

Чтобы проверить термостат не снимая с двигателя, обзаведитесь пирометром (прибор для измерения температуры). Можно встретить мнение, что проверку следует производить и без прибора, замеряя температуру руками, но это довольно опасно, учитывая большое количество подвижных деталей при работе двигателя.

Направьте пирометр на верхний шланг радиатора и запустите мотор (холодный пуск). На протяжении двух-трех минус наблюдайте за показателями прибора. Далее сделайте вывод об исправности термостата по следующим правилам:

• Шланг на протяжении двух-трех минут был холодным (или его температура слегка поднималась), а после быстро нагрелся. Это свидетельствует о том, что термостат исправен, и он переключил циркуляцию охлаждающей жидкости с малого круга на большой после достаточного прогрева мотора;
• Шланг изначально медленно прогревался. В таком случае можно говорить, что термостат заклинил в открытом положении, и антифриз не циркулирует по малому кругу;
• Шланг не начал быстро прогреваться спустя две-три минуты. То есть, термостат неисправен, и он не переключает циркуляцию охлаждающей жидкости с малого круга на большой.

Важно: В процессе проверки термостата следите за температурой двигателя на панели приборов. Если термостат заклинил и не переключит охлаждающую жидкость на большой круг, двигатель начнет перегреваться, что может привести к выходу из строя дорогостоящих деталей

Диагностика неисправностей термостата. Как определить неисправности термостата

Перед жарким или холодным сезоном года автомобилисты проверяют на работоспособность термостат системы охлаждения двигателя автомобиля. Эту процедуру можно вполне провести в одиночку без какого-либо сложного оборудования. В этой статье мы расскажем, как просто и быстро проверить работоспособность термостата системы охлаждения двигателя автомобиля.

Принцип работы термостата

Устройство «термостат» является автоматическим клапаном в системе охлаждения мотора, который при достижении определенной температуры меняет свое положение, тем самым давая тосолу двигаться в нужном направлении.

Как известно, у системы охлаждения двигателя есть два контура: малый и большой цикл. По малому кругу (без радиатора) помпа гоняет тосол в работающем двигателе, пока он не достигнет температуры в 60 градусов. После этого термостат автоматически открывает клапан, и тосол циркулирует по большому кругу с участием радиатора, в котором тосол охлаждается путем естественной вентиляции встречным воздухом или потоком воздуха от вентилятора.

Если термостат неисправен, то клапан не сможет открыться, и тосол будет постоянно циркулировать по малому циклу, пока не случится перегрев двигателя. Такая ситуация сулит заклиниванием поршней и капитальным ремонтом мотора, который выльется в крупную сумму затрат.

Основные поломки термостата

В таблице ниже приведено описание двух основных поломок термостата.

Заклинивание клапана в закрытом состоянии	Заклинивание клапана в открытом состоянии
Двигатель начнет перегреваться без видимых причин. Шланг охлаждающей жидкости между термостатом и радиатором будет оставаться холодным. На приборной панели загорится лампа перегрева двигателя	Охлаждающая жидкость постоянно будет циркулировать по большому кругу. Двигатель не будет успевать нагреваться. Не разогретый двигатель потребляет больше топлива, за счет его не полного сгорания, от этого в атмосферу выделяется больше загрязняющих веществ.

Правильная диагностика термостата охлаждающей системы

Самый быстрый способ проверки исправности термостата системы охлаждения двигателя – это потрогать руками шланги для охлаждающей жидкости рядом с ним. Сперва проверяем термостат на закрытие. Для этого включаем охлажденный двигатель и даем ему поработать около двух минут. За это время исправный термостат еще бы не успел переключить тосол на большой круг. Трогаем шланг между термостатом и радиатором. Если он холодный, значит, термостат работает на закрытие и исправен.

Далее проверяем термостат на открытие клапана. В теплое время через пять минут после начала работы двигателя потрогаем снова шланг между термостатом и радиатором. Если шланг теплый или горячий, значит, термостат открыл клапан и пустил тосол по большому кругу охлаждаться в радиаторе. Такая диагностика подтвердит нам, что термостат исправен.

Есть еще один способ проверки термостат в высокотемпературных условиях. Для этого при остывшем двигателе снимают термостат с хомутов шлангов. Далее на кухне ставят на огонь кастрюлю с водой и дают ей закипеть. Опускаем термостат в кипяток. Он должен открыть клапан. После этого достаем термостат из воды и даем ему остыть. С остыванием клапан термостата должен понемногу закрываться. Если все это происходит, значит, термостат исправен.

Неисправности

Терморегулятор машины прост по своей конструкции. Рабочий клапан термостата постоянно находится в среде с высокой температурой, давлением.

Со временем, подобная среда приводит к выходу из строя этого узла. Основные неисправности терморегулятора будут описаны далее.

Заклинивание в седле

Такая неисправность может возникнуть по следующим причинам:

1. Чашка клапана подверглась окислению.
2. Возвратная пружина сломалась или потеряла свойства упругости.
3. Возник пробой полости термоэлемента.

Подобная неисправность грозит двигателю перегревом.

Заклинивание в открытом положении

Подобный эффект возникает также от попадания грязи или накипи в посадочное седло чашки клапана. Причиной может стать все та же возвратная пружина, которая не может вернуть клапан в исходное положение. Данная проблема грозит долгим нагревом силового агрегата. Прогреться до необходимой температуры двигатель не сможет, особенно в зимние периоды.

Когда менять: признаки выхода из строя термопереключателя

Абстрактные симптомы в состоянии указать на характер болезни, которая постигла терморегулятор:

Заклинивание в открытой позиции (охлаждайка постоянно циркулирует через радиатор)

На морозце мотор греется неважно, и на предельных городских скоростях температура охлаждающей жидкости падает. Скажем, на улице -15°C, ОЖ на холостых оборотах разогрелась до 70°C, выезжаем на многополоску, движемся со скоростью 60 км/ч, а стрелка температурного прибора либо стоит на месте, либо идет на снижение

Расход топлива заметно увеличивается (+ 1-2 литра на 100 км).
Клин в закрытом положении (антифриз движется по рубашке и радиатору печки, минуя основной теплообменник). Охлаждения не будет и летом перегрев неминуем. Факт отчетливо проясняет бегущая вверх стрелка термометра при включенном вентиляторе охлаждения. Дополнительно сигнализируют о проблеме «мозги» в виде подсвеченной иконки Check Engine.
Окончательная остановка в промежуточной позиции. Затяжной прогрев + перегрев в жару. Незначительное увеличение аппетита (в пределах 1 л/100 км).

Невозможность плотно закрыть большой круг, при этом шток двигается и полное открытие совершается. Клина нет. Препятствуют отложения, накопленные в результате несвоевременной смены тосола, смешивания ОЖ различных классов (например, на Hyundai Solaris антифриз можно мешать только с G11), использования дешевых или поддельных жидкостей. Выявить факт в теплое время можно только по трубкам. Зимой на загрязнение укажет неохотный рост температуры с 70°C до 90-95°C при езде по трассе, в городе же проблем с прогревом не будет. При виде подобной картины любители закрыть радиаторную решетку картонкой часто склоняют владельца к утеплению передка. В холода это, несомненно, полезно.

Как заменить

Замена термореле не занимает много времени и сил. Монтажные работы выполняются следующим образом:

• удаляют накладку верхней петли двери, вывинчивая расположенные под ней болты;
• снимают дверцу холодильника;
• удаляют заглушку, расположенную в верхней части устройства и удаляют еще 1 винт, имеющий шестигранную резьбу;
• выкручивают фиксаторы и снимают крышку холодильника;
• отсоединяют ручку выбора температурного режима;
• открутив 2 болта, вынимают термостат, деталь заменяют новой;
• холодильник собирают, выполняя вышеуказанные действия в обратном порядке.

Если ремонтные работы выполняются впервые, на каждом этапе делаются фотографии, которые помогут правильно собрать прибор.

Простые методики проверки прибора

В составе термостата находятся клапаны, которые могут открывать путь жидкости через радиатор, одновременно перекрывая прямой перепуск обратно в рубашку охлаждения блока. Когда тепловой режим установился в пределах нормы, клапаны направляют большую часть антифриза в радиатор, все процессы стационарны, а температура жидкости примерно равна во всех точках. Проверка работы термостата всегда основана на замерах температуры в разных местах системы охлаждения. Её можно произвести приблизительно, не демонтируя регулятор с машины, или более точно после снятия.

Контроль состояния без демонтажа деталей

Сам процесс снятия термостата обычно несложен, но отягощён процедурами слива жидкости, а потом обеспечения герметичности, заправки системы и удаления воздушных пробок. К счастью, в большинстве случаев достаточно надёжной будет проверка прибора непосредственно на моторе:

1. Для начала надо выяснить по какой схеме установлен термостат на конкретном автомобиле, то есть в каком порядке циркулирует жидкость по большому и малому кругам. От этого зависит, температуру какого из шлангов надо контролировать.
2. Определившись со шлангом, можно запустить двигатель, и по мере прогрева рукой или специальным бесконтактным прибором (пирометром) измерять температуру поступающей в радиатор жидкости.
3. При работе термостата на малый круг подводящий шланг радиатора должен оставаться холодным, это означает исправность соответствующего клапана.
4. По мере приближения температуры к рабочей зоне по индикатору приборной панели, шланг должен начать теплеть, а затем стать настолько же горячим, как и двигатель. Это будет означать исправность термостата и правильную работу обоих его клапанов.

Проверить исправность термостата без снятия практически всегда можно с достаточной надёжностью. Главным при этом должно стать правило менять его на новый при малейших подозрениях. Здоровье двигателя важнее.

Проверка снятого термостата

Иногда всё же требуется более точная визуальная проверка. Чтобы узнать, например, рабочий ли термостат был куплен, не ставя его на машину, или убедиться в правильности заявленных порогов срабатывания детали.

Самый надежный способ проверки работоспособности термостата — после его снятия с автомобиля

Для этого термостат помещают в сосуд с водой и ставят на плитку. Вода нагревается, температура контролируется подходящим термометром. У термостата обычно указываются температуры начала открытия и полного переключения потока на большой контур. Это прекрасно можно заметить, наблюдая за перемещением клапанов, нагревая воду до кипения и фиксируя показания термометра. Работоспособность подтвердится, если реальные пороговые значения совпадут с заявленными.

Как проверить мультиметром термостат

Особо следует упомянуть так называемые электронные термостаты. Никакой особенной электроники там нет, просто для более точной работы в них встраивается дополнительный нагревательный элемент. Это позволяет форсировать открытие радиатора при интенсивных нагрузках, а также решить проблему начального открытия, когда двигатель уже прогрелся, а к термостату поступило недостаточно тепла для быстрого срабатывания. В этих случаях система управления двигателем подаёт напряжение на нагреватель, который и ускоряет термостат.

Для проверки нагревателя достаточно переключить мультиметр на режим омметра и измерить сопротивление между контактами разъёма нагревателя. Обычно оно должно быть в пределах 10-20 Ом. Если разъём четырёхконтактный, значит в корпусе термостата ещё имеется датчик температуры, они имеют разное сопротивление, узнать которое можно из спецификации конкретного прибора и проверить тем же мультиметром.

Автомобильные термостаты не настолько сложны, чтобы с их проверкой не справился любой человек, проявивший минимум любознательности. А делать это стоит не только при появлении признаков неисправности. Например, опыт показывает, что эти приборы не любят плановых замен антифриза, воздушных пробок в системе и простого старения охлаждающей жидкости. Во всех этих случаях есть смысл провести несложные проверки, описанные выше.

Неисправности термостата ВАЗ 2114: признаки

Если уровень ОЖ в норме, но двигатель автомобиля недостаточно прогревается, перегревается или «закипает» — обычно проблема в термостате. Термостат со временем изнашивается, в результате чего начинает неправильно работать клапан, застывая в одном из положений (залипает клапан термостата).

Одно из положений, если клапан полностью открыт, охлаждающая жидкость все время циркулирует по большому кругу и ДВС не прогревается как следует. Если клапан закрыт полностью, охлаждающая жидкость все время циркулирует только по малому кругу и двигатель перегревается.

Бывает и так, что проблема «плавающая». Например, сначала термостат закрыт и мотор нормально прогревается, затем происходит открытие на большой круг и клапан «виснет». В этом случае температура ДВС резко упадет.

Бывает и так, что термостат несколько раз нормально открывается и закрывается, однако затем зависает в одном из возможных положений. В такой ситуации мотор или начнет остывать, или перегреется (в зависимости от того, в каком положении застыл клапан).

Однако когда мотор резко или постепенно перегревается и температура доходит до красной отметки, вентилятор охлаждения работает постоянно, термостат не выходит на большой круг циркуляции охлаждающей жидкости, тогда это достаточно серьезная поломка, требующая немедленного устранения.

Термостат Ваз 2113 – 2114 – проверка и замена своими руками

Термостат на автомобилях Ваз 2113 Ваз 2114 – это элемент системы охлаждения, выводящий охлаждающую жидкость на большой круг при определённой температуре.

Будет полезно: Замена салонного фильтра опель зафира

Благодаря термостату двигатель правильно работает и не греется до слишком высокой температуры. Он отвечает и за прогрев: если термостат изношен и жидкость сразу же выходит на большой круг, то машина греется очень долго (особенно зимой), а значит повышается расход топлива у автомобиля.

Со временем вылезет еще куча проблем, ведь долгая работа движка на холодную на весьма губительна, а езда на холодном двигателе ещё хуже. На движок идёт большая нагрузка, смазка ко всем частям поступает плохо и т.д.

Не снимая с машины: как проверить термостат на исправность по патрубкам радиатора двигателя

Основной теплообменник связан с системой охлаждения двигателя двумя шлангами: подводящим и отводящим. Прямая функция терморегулятора – подключать/отключать теплообменное устройство, открывая/перекрывая одну из трубок при температуре 82-87°C. Какую – решает производитель мотора.

Какой шланг трогать

Перед тем, как проверить термостат, не снимая с двигателя, необходимо выяснить место его монтажа: до радиатора или после него. Это влияет на то, по какому патрубку будет вестись оценка работоспособности регулятора:

1. Верхний – в системах с расположением термопереключателя перед теплообменником (к примеру, Lada Granta).
2. Нижний – в конструктах с терморегулятором после радиатора (к примеру, ВАЗ 2110, Hyundai Solaris, Peugeot 308).

Норма и отклонения

Диагноз ставится по температуре шланга. Методов ее оценки – два: приблизительный (прикосновением руки) и точный (пирометром). Приступать к диагностике необходимо сразу же после холодного пуска двигателя, исследуя степень нагрева верхней или нижней трубки (зависит от схемы расположения термостата):

• Исследуемый шланг в течение некоторого времени был холодным, а остальные – горячими, потом стал теплым. В случае использования пирометра в этот момент температура патрубка резко поднимается до той, при которой открывается термостат. Терморегулятор переключил поток на большой круг. Исправен.
• Перекрываемая трубка сразу начала медленно прогреваться. Термопереключатель постоянно открыт, и антифриз циркулирует через радиатор на холодном моторе. Неисправен – заклинил в открытой, промежуточной позиции или до конца не закрывается.
• Обследуемый шланг постоянно холодный, по датчику на приборной панели температура силовой установки достигла рабочей. Термостат заклинил в закрытом положении, ОЖ постоянно движется по малому кругу. Неисправен.

Как проверить исправность термостата и поток охлаждающей жидкости

1. Подождите, пока радиатор и двигатель остынут.
2. Включите стояночный тормоз и заблокируйте колеса.
3. Снимите крышку радиатора, запустите двигатель и дайте ему поработать на холостом ходу.
4. Убедитесь, что охлаждающая жидкость не течет. Вы можете проверить это, посмотрев через заливную горловину радиатора. Охлаждающая жидкость не должна течь, потому что охлаждающая жидкость не достигла температуры, достаточной для открытия.
5. Если охлаждающая жидкость не течет, перейдите к шагу 7.
6. Если вы видите, что охлаждающая жидкость течет, это означает, что термостат застрял в открытом положении. И это объясняет, что ваш датчик температуры показывает постоянную температуру ниже нормальной. Вам нужна замена автомобильного термостата.
7. Подождите около 10-20 минут, чтобы двигатель достиг рабочей температуры. Примерно в это же время через заливную горловину радиатора начнет течь охлаждающая жидкость. В этот момент охлаждающая жидкость начинает течь, потому что она достигла достаточно высокой температуры, чтобы вызвать его открытие .
8. Если вы не видите, как течет охлаждающая жидкость, а датчик температуры на приборной панели неуклонно поднимается, термостат застрял в закрытом положении. Заглушите двигатель и обратитесь к разделу, после следующей процедуры, Как проверить автомобильный термостат.
9. Однако, если охлаждающая жидкость начинает течь, но двигатель все еще перегревается, у вас есть другая проблема, влияющая на систему охлаждения. Обратитесь к разделу по устранению неисправностей в руководстве по ремонту вашего автомобиля, чтобы увидеть другие причины перегрева двигателей.

В домашних условиях: как проверить термостат непосредственно при покупке в магазине и перед тем, как ставить

Брака, особенно среди российских терморегуляторов для ВАЗ, предостаточно. К сожалению, удобного способа полноценно опробовать узел непосредственно в торговой сети нет. Держа в руках термоприбор, максимум, что можно сделать – подуть в штуцер, открывающий доступ к радиатору. Если воздух идти не будет, то большой круг закрыт, что и надо при комнатной температуре.

Переместится ли клапан в противоположную позицию, в которой поток движется через теплообменник, при покупке в магазине никто не скажет и термостат придется проверить в домашних условиях. Смысл в этом есть: если брак будет выявлен до постановки на автомобиль, лишний раз сливать «охлаждайку» и крутить гайки не придется. Диагностика происходит в кастрюле, предварительно заполненной холодной водой:

• Погрузить терморегулятор в воду так, чтобы он не соприкасался со стенками емкости (подвесить на проволоке, противоположный конец которой закрепить на перекладине).
• Опустить в кастрюлю термометр, градуированный до 100°C.
• Включить конфорку.
• Проследить, начинает ли открываться клапан при приближении к температуре срабатывания термостата (вынимать пассатижами из кипятка или поднимать за палочку и смотреть, течет ли вода из выхода).
• Удостовериться, полностью ли термопереключатель переходит к циркуляции на большой круг (вода прекращает литься из другого патрубка).

Это универсальная технология оценки работоспособности терморегулятора. Иногда конструкция узла позволяет воспользоваться ухищрениями, физическая сторона которых знакома каждому со школьных лет. К примеру, на ВАЗ 2110 и первых Приорах процедуру диагностики можно упростить:

• Повернуть деталь так, чтобы торец нижнего патрубка смотрел вниз (горизонтальное положение), и опустить в воду.
• Развернуть терморегулятор в воде на 90° так, чтобы он стал вертикально, а штуцер к нижнему шлангу, идущему от радиатора, был внизу. Перед клапаном останется воздух.
• Закрепить прибор на перекладине.
• Нагревать воду. Клапан, начиная приоткрываться, выпустит воздух в виде пузырей в кастрюле.
• Подливая водичку в верхний патрубок (идет к верхнему штуцеру радиатора), следить за тем, когда ее уровень прекратит понижаться. Это свидетельство того, что деталь полностью перешла на большой круг.

Устанавливая новый узел, рекомендуется менять хомуты и шланги. Присоединив трубки, туго затяните хомуты, чтобы потом не консультироваться, почему уходит антифриз из расширительного бачка и как бороться с течью.
