Ремонт и обслуживание ВАЗ 2114: генератор

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

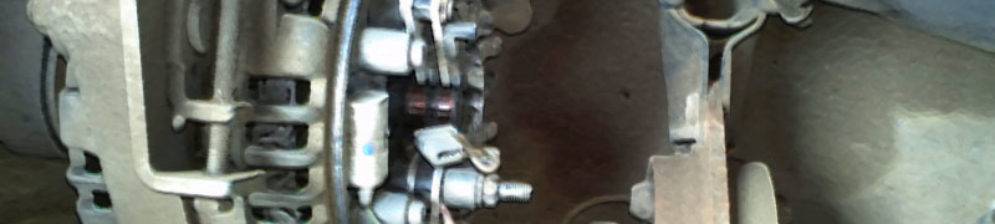

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

• Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
• Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
• Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
• Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
• Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
• Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

• в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Какие неисправности могут встретиться, и как от них избавиться?

1. Включаете зажигание, а контрольная лампа не загорается, и не работают приборы

Загляните в монтажный блок. Возможно, перегорел переходник F16. Если это так, то замените его.

Оборвалась цепь, которая питала приборы. Полностью просмотрите провод «0».

Оборвалась цепь, которая соединяет выключатель зажигания с монтажным блоком. Чтобы это выяснить, надо проверить провода «К» и «Г».

Выключатель зажигания не работает. Замените нерабочую контактную часть.

Возможно, перегорела контрольная лампа. Тогда надо ее поменять.

Оборвалась цепь, питающая контрольную лампу. Надо проверить провода «КБ» и посмотреть, надежный ли контакт у выводов патронов лампы с платой комбинации приборов.

Также может быть, что окислились контактные кольца, либо зависли или износились щетки. Чтобы это исправить, надо поменять щетки и их держатель, протереть кольца салфеткой, смоченной в бензине.

А еще такое может произойти, если сломался регулятор напряжения. Если это так, поставьте новый.

Посмотрите, соединен ли провод от вывода «D+» щеткодержателя.

Произошло короткое замыкание в положительных вентилях. В этом случае нужно заменить выпрямительный блок.

Возможно, выводы обмотки возбуждения отошли от контактных колец. Выхода два: припаять выводы или поставить новый ротор генератора.

3. АКБ разряжена, а контрольная лампа горит ярко или, наоборот, тускло, когда работает мотор

Посмотрите ремень генератора ВАЗ 2114. Возможно, он проскальзывает. При необходимости отрегулируйте его натяжение.

Генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.

А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.

Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.

Как заменить щетки на ВАЗ 2114

Работа эта несложная, потребуется только отвертка и немного ловкости. Впрочем, не помешает ключик на «10» или плоскогубцы, чтобы отключить клемму от АКБ. Причины замены реле-регулятора ВАЗ 2114:

1. Нет зарядки.
2. Фары в темноте испускают чересчур слабый поток.
3. Снижение напряжения.

1. Отключаете провод массы от аккумулятора.
2. Отсоединяете от щеточного блока все провода.
3. Выкручиваете при помощи крестообразной отвертки два болтика и аккуратно снимаете щеточный блок.
4. Допустимая длина щеток – не менее 0,5 см. В противном случае меняете.

1. Аккумулятор. 2. Минусовой вывод регулятора. 3. Реле-регулятор ВАЗ 2114. 4. Контакт щетки. 5. Плюсовой вывод регулятора. 6. Контрольная лампа.

Реле-регулятор конструктивно объединен с щетками, поэтому при замене одного узла вы ставите и второй. Методика диагностики регулятора:

1. Подключаете плюс АКБ к выводам, как показано на рисунке.
2. Лампа включается между щетками.
3. При напряжении

12 В лампа горит.

При напряжении свыше 16 В (последовательно с аккумулятором можно включить 2-3 пальчиковых батарейки) лампа тухнет.

Это нормальная работа регулятора напряжения ВАЗ 2114 и иных устройств такого типа. В том случае, если лампа не горит, либо горит постоянно, можно судить о поломке реле-регулятора. Поможет лишь его замена, ремонт провести невозможно.

Многие автомобилисты сталкивались с тем, что напряжение в бортовой сети автомобиля ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.

Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):

Что нужно чтобы снять шкив коленвала?

Если открыть мануал по технической эксплуатации машины, процедура ремонта описана кратко, а сам алгоритм прост и легко реализуем. Но это на первый взгляд. На практике работы занимают немало времени. Здесь стоит выделить ряд сложностей.

Шкив находится в подкапотном пространстве, где не к каждому элементу имеется доступ. Как правило, необходимая деталь «спрятана» за генератором и элементами кузовной части. Чтобы получить доступ к узлу, часто требуется послабление натяжных болтов, а также демонтаж ремней ГУР и генератора. Но даже после этого снятие шкива коленвала занимает немало времени.

Фиксация интересующей детали (еще на заводе) производится с применением гайки или болта. При этом протяжка происходит с максимальным моментом (для обеспечения плотной фиксации). В период последующей эксплуатации гайка зажимается еще больше.

Кроме того, действие окружающих факторов и повышенный температурный режим приводят к появлению ржавчины и к коксованию масла. В итоге болт или удерживающая гайка буквально «прикипают» к кожуху шкива. При этом «сорвать» деталь с первого раза не всегда удается.

Перед тем как открутить болт шкива коленвала, стоит разобраться с фиксацией самого шкива на коленчатом валу. В противном случае выкрутить гайку не получится. На сервисе используют специальные устройства, а в условиях гаража достаточно поставить подпорки под колеса, и перевести рычаг КПП в позицию четвертой скорости. Еще один вариант — фиксация маховика путем упора в его отверстия или зубчатую часть монтировки.

Оригиналы, аналоги, цены, артикулы

Каталожный артикул		Серийный номер	Цена
КАТЭК ELD-A-2114-90A (оригинальный)	БОШ (9402.3701) (оригинальный)	От 3500 — 4000
9402.3701	FINWHALE 6РК-698-05	6202 2RS / 180202	От 3500 – 4000
КЗАТЭ 9427.3749	Электромаш 977.3701	SKL 2114-6202 2RS	От 3500 – 4000
2114-3701010 (HORT)	КАТЭК 2114-3701010	Contitech 6PK-1115	От 3500 – 4000
ПРАМО-Электро 2114-3701984	ПРАМО- 3701953	ПРАМО-Электро 2114-3701747	От 3500 — 4000
*цены указаны состоянием на июль 2019 года

Принцип работы источника электрической энергии

В корпусе ГУ установлены катушки в количестве 8 штук. Материал медь, способ соединения – «звезда». Ротор – это стальной вал, на тыльной поверхности которого напрессованы магнитопроводы, между которыми установлена обмотка.

К кольцам вала припаяны провода обмотки возбуждения, медно-графитовые щетки. После активации зажигания ток от аккумуляторной батареи проходит сквозь щетки, обмотку, образуя магнитное поле.

Таким образом, приводится в движение ротор, а переменный ток через катушки преобразуется в постоянный.

С тыльной стороны ГУ имеется два вывода с обозначением «+» и «–». Соответственно, клеммы с указанной полярностью подключаются к аккумулятору.

Для вращения ГУ нужен АКБ. Когда фактическое напряжение при работе агрегата будет выше напряжения батареи, генератор начнет раздавать питание потребителям батареи. Благодаря этому, сила тока бортовой сети поддерживается в заданном диапазоне.

Характерные причины выхода из строя ГУ на ВАЗ 2114 (2115)

• недостаточное натяжение ремня приводных механизмов;
• загрязнение контактов на кольцах;
• механическое повреждение блока выпрямителей;
• чрезмерный износ щеток;
• заклинивание (зависание) щеток;
• короткое замыкание в обмотке;
• обрыв цепи питания;
• неисправен регулятор напряжения;
• износ роликового подшипника;
• ослаблена фиксация шкива;
• повреждены лопасти вентилятора.

Способы устранения поломок генератора ВАЗ 2114 (2115)

• проведение профилактических мероприятий;
• замена ГУ в сборе (комплексно);
• натяжение ремня приводных механизмов;
• центрирование лопастей вентилятора;
• установка новых щеток;
• замена выпрямительного моста;
• профилактика регулятора напряжения;
• вставка нового роликового подшипника;
• замена предохранителя в монтажном блоке.

Типичные признаки неисправности ГУ на ВАЗ 2114 (2115)

• периодически (систематически) мигает лампа заряда аккумуляторной батареи на приборной панели;
• индикация перезарядки АКБ, ГУ не дает зарядку на аккумулятор;
• тусклый свет фар;
• ослабленное звучание клаксона, так как мало тока, причина в низком вольтаже;
• появление сторонних шумов при работающем источнике питания.

Как снять генератор на ВАЗ 2114 своими силами

Предложенный вариант снятия генератора удобен тем, что не придется снимать защиту силового агрегата. Для выполнения всех процедур понадобятся такие инструменты, как ключи гаечные (на 13 и на 10), ключ рожковый (17 х 19), головка (на 15) и монтировка.

Далее последовательно выполняются следующие действия:

1. С АКБ снимаются клеммы.
2. Ремень генератора ослабляется, а затем полностью снимается.
3. Демонтируется натяжной механизм ремня.
4. От генератора отсоединяются провода, которые закрыты резиновым чехлом.
5. Отключается разъем подачи на обмотку напряжения.
6. Генератор закреплен при помощи гайки и болта большой длины, который довольно сложно вытащить. Для начала следует открутить болты, на которых кронштейн закреплен на блоке (при помощи головки на 15). Затем нужно развернуть устройство (направление — по часовой стрелке), что сделает возможным извлечение оси крепления к кронштейну. Теперь можно откручивать гайку ключом на 19 и вытаскивать ее вместе с втулкой.
7. Ось из кронштейна выбивается при помощи пробойника.

Теперь можно извлекать генератор (вверх) и начинать его проверку и обслуживание.

Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада

Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.

Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.

Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.

Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.

Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.

Такие повреждения легко диагностируются отсутствием вращения ремня генератора.

В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».

Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:

Можно проверить по метке на распедвалу. Чтобы добраться до метки, необходимо открутить пластиковый защитный кожух. Крепиться тремя болтами «на 10» (два показаны на фотографии, нижний под шлангом с торца кожуха):

После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).

Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.

В 16-ти клапанном моторе необходимо снимать пластиковый защитный кожух ГРМ. Он крепиться на 5-ти винтах под шестигранный ключ «на 5». Подробно описано в статье замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов) .

4 признака выхода из строя генератора

Эксплуатация автомобиля без генераторной установки продлится недолго, т.к. на поддержания работы мотора наличие электроэнергии необходимо. Подробно рассмотрим признаки поломок:

1. Если на приборной панели горит лампа сигнализатора заряда – в системе подзарядки есть неполадки (это может случиться при обрыве проводки, неисправности внутри ГУ или по причине попадания влаги);
2. Недозаряд аккумулятора. Если Вы наблюдаете быструю разрядку аккумулятора при том, что его ресурс не израсходован – проверьте наличие заряда. Перезаряд аккумулятора (проявляется в кипении электролита) – также явный признак наличия неисправности;
3. Тусклые фары, медленные дворники, плохой обдув печки (даже на максимальной скорости) – сигнал о недостатке электроэнергии в сети;
4. Шумы при работе генератора (грохот внутри корпуса; шум подшипника и т.д.).

Зачастую поломка установки происходит из-за банального износа деталей (в частности щеточного узла). Ускорить процесс износа может постоянное использование множества электроприборов, неправильно обслуживание или попадание влаги в конструкцию. Правильная эксплуатация и своевременное обслуживание агрегата – залог его долгой и бесперебойной работы.

Источник

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

• износ или разрушение подшипников;
• износ, поломка или зависание щеток;
• неработоспособность регулятора напряжения;
• отсутствие контакта в узловых контактных точках;
• неработоспособность выпрямительных диодов;
• загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

Генератор Ваз 2115 Лада

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
3. Генератор

7.3.1 Генератор Техническая характеристика Особенности устройства Возможные неисправности, их причины и методы устранения Контрольные проверки генератора Ремонт генератора 7.3.2 Техническая характеристика Максимальная сила тока отдачи (при 13 в и 6000 мин -1), А 80 Пределы регулируемого напряжения, В 13,2–14,7 Передаточное отношение двигатель — генератор 1:2,4

7.3.3 Особенности устройства Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Рис. 7.6. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – конт…

7.3.4 Возможные неисправности, их причины и методы устранения Причина неисправности Метод устранения Контрольная лампа не загорается при включении зажигания. Контрольные приборы не работают 1. Перегорел предохранитель F16 в монтажном блоке 1. Замените предохранитель 2. Обрыв в цепи питания комбинации приборов 2. Проверьте пров…

7.3.5 Контрольные проверки генератора Проверка генератора на стенде Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми. Рис. 7.7. Схема соединений…

7.3.6 Ремонт генератора Разборка генератора Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения Снимите кожух 8 ( р…

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1 Технические характеристики автомобилей 1.2. Органы управления автомобиля 1.3. Эксплуатация автомобиля 1.4 Техническое обслуживание автомобиля

2. Двигатель

2.1 Возможные неисправности, их причины и методы устранения 2.2 Снятие и установка силового агрегата 2.3 Разборка и сборка силового агрегата 2.4 Разборка двигателя 2.5 Сборка двигателя 2.6 Обкатка двигателя после ремонта 2.7 Проверка двигателя на автомобиле после ремонта 2.8. Блок цилиндров 2.9. Шатунно-поршневая группа 2.10. Коленчатый вал и маховик 2.11. Головка цилиндров 2.12. Распределительный вал и его привод 2.13. Система смазки 2.14. Система охлаждения 2.15. Система питания

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Привод передних колес

4. Ходовая часть

4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска

5. Рулевое управление

5.0 Рулевое управление 5.1. Особенности устройства 5.2 Возможные неисправности, их причины и методы устранения 5.3 Осмотр и проверка рулевого управления на автомобиле 5.4. Снятие и установка 5.5 Проверка зазора между упором рейки и гайкой 5.6. Разборка, проверка технического состояния и сборка 5.7 Замена заклепок эластичной муфты вала рулевого управления

6. Тормозная система

6.0 Тормозная система 6.1. Особенности устройства 6.2 Возможные неисправности, их причины и методы устранения 6.3. Проверка и регулировка тормозов 6.4. Вакуумный усилитель 6.5. Главный цилиндр 6.6. Регулятор давления 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Разборка и сборка колесных цилиндров 6.10. Стояночная тормозная система

7. Электрооборудование

7.0 Электрооборудование 7.1. Провода и предохранители 7.2. Аккумуляторная батарея 7.3. Генератор 7.4. Стартер 7.5. Освещение и световая сигнализация 7.6 Звуковой сигнал 7.7. Очиститель ветрового стекла 7.8. Электродвигатель вентилятора отопителя 7.9. Электродвигатель вентилятора системы охлаждения двигателя 7.10. Комбинация приборов 7.11. Блок индикации бортовой системы контроля 7.14. Электростекло-подъемники передних дверей 7.15. Система блокировки замков дверей

8. Кузов

8.0 Кузов 8.1. Особенности устройства 8.2. Ремонт каркаса кузова 8.3. Лакокрасочные покрытия 8.4. Антикоррозионная защита кузова 8.5 Герметизация кузова 8.6. Двери 8.7. Капот, крышка багажника, бамперы 8.8. Остекление кузова 8.9. Панель приборов, сиденья 8.10. Отопитель

9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20

9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20 9.1. Автомобиль ВАЗ-2115-01 9.2. Автомобиль ВАЗ-2114-20

10. Приложения

10.0 Приложения 10.1 Приложение 1. Моменты затяжки резьбовых соединений 10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания 10.3 Приложение 3. Основные данные для регулировок и контроля 10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Разборка и проверка генератора

Что нужно сделать для проверки генератора, ну во первых нужно снять пластиковую крышку с генератора под которой расположен диодный мост и реле/регулятор напряжения/щетки

Снимаем крышку

Получаем такую картину(шайбы не растеряйте только)

Диодный мост и регулятор напряжения

Идем дальше. Теперь откручиваем и отсоединяем регулятор напряжения

Смотрим на состояние щеток

Нижняя щетка 11мм

Верхняя щетка 12мм

И тут назрел вопрос! А какая длинна заводских, новых щеток?! В сети ничего толкового не нашел, нашел лишь то что самый минимум это 5мм. Этим щеткам уже 7 лет и 67000 пробега… Если кто знает ответ, напишите)))

Идем дальше. Снимаем диодный мост. Можно и не снимать в принципе, но я снял, мне было интересно просто))

Для снятия диодного моста достаточно отогнуть 4 контакта. На некоторых генераторах их может быть 3.

Сняли)

Теперь проверка генератора.

Проверяем тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3–5 Ом. Если показания на тестере будут показывать бесконечность, значит, в обмотке ротора обрыв и его необходимо заменить.

У меня 3,2 Ом — норма.

Для проверки дополнительных диодов подсоединяйте «положительный» (красный) щуп тестера к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, а «отрицательный» (черный) щуп подсоединяйте к противоположным выводам дополнительных диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.

Примерно норма =) Погрешность прибора + плохо прижаты щупы.

Проверка диодов выпрямительного блока. Для этого установите тестер в режим измерения сопротивления и подсоедините «отрицательный» (черный) щуп тестера к выводу «плюс» генератора, а «положительный» (красный) щуп поочередно подсоединяйте к восьми контактным выводам диодов. Если диоды исправны, тестер покажет сопротивление 550–600 Ом.

Я делал это вот таким образом, по идеи одно и тоже

Проверяем обмотки статора генератора. Поочередно подсоединяя щупы омметра к выводам обмотки статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр будет показывать малое сопротивление (около 10 Ом)

В моем случае это 0,9 Ом — тоже в порядке.

Вот так вот. Сами щетки я не проверял, так как там нужен АКБ и лампочка, и еще вроде что то. Короче лень се это тащить домой на 6 этаж без лифта.
