Где находится датчик температуры двигателя

Если датчик температуры неисправен

Это реально плохо, он может просто «загубить» ваш мотор. Это сказывается как на работе, так и на собственно самом состоянии агрегата. Он неправильно подает информацию в блок ЭБУ, а соответственно неправильно происходит топливоподача и зажигание топлива. Данные неправильные, и даже прогретый мотор может заглохнуть и уже не запуститься.

Также двигатель может перегреться, достигнуть стадии кипения, но данные передаваемые в ЭБУ будут не верными. Такой «перегрев» может физически повлиять на строение мотора, это сказывается в – «просевших» маслосъемных кольцах (проявляется — синий дым), в сложных случаях поршни вообще может заклинить.

Как видите, не смотря на простоту устройства этого датчика, он реально выполняет очень важные функции:

1) Способствует топливоподачи в нужных объемах, а также косвенно участвует в системе зажигания.

2) Уберегает двигатель от перегрева.

Принцип работы

Когда двигатель не работает, температура антифриза практически не отличается от температуры окружающей среды. При этом сопротивление термистора имеет максимальное значение. Через датчик не подается ток в электрическую цепь блока управления. При запуске мотора происходит замыкание в замке зажигания. На датчик поступает напряжение.

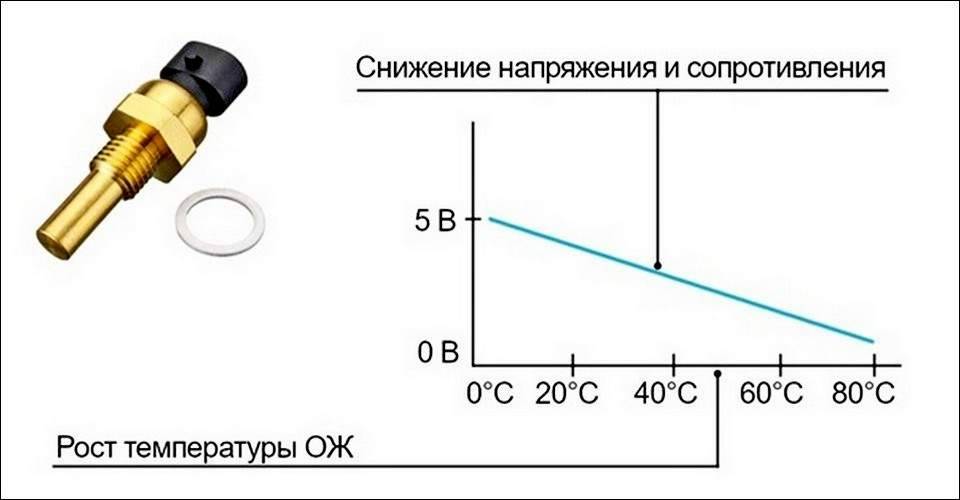

График работы датчика

В период нарастания оборотов силового агрегата сопротивление термистора снижается. Если допустимый предел превышен, датчик работает в режиме проводимости. Сигнал о величине сопротивления поступает в логический блок, который, в свою очередь, подает команды двигателю. В результате снижается число оборотов, уменьшается объем впрыскиваемой смеси.

Материалом для изготовления термистора служит оксид никеля или кобальтовый сплав. Эти металлы выбраны неслучайно. В них полно свободных электронов, которые помогают увеличивать или снижать сопротивление во время температурных воздействий. Стандартное напряжение для датчика — 5 В.

Проверка уровня датчика ОЖ

Надо сказать, что проверка уровня ОЖ может производиться и на «глазок», для опытного водителя не нужны специальные приборы. Посмотрев в расширительный бак можно понять, сколько израсходовалось жидкости.

При холодном двигателе ОЖ находится между отметками минимума и максимума, а вот при нагревании мотора, уровень повышается.
При исправной работе автомобиля уровень может понижаться, и датчик тут же выдаёт соответствующие показатели, которые выражаются в сигнале на приборной панели

Тогда требуется доливка тосола или охлаждающей жидкости.
Важно знать, по мнению специалистов, в разогретый мотор ОЖ доливать категорически запрещается, только после полного остывания двигателя можно производить соответствующие действия.
Воду в чистом виде также запрещено лить, это чревато возникновением коррозии на головках цилиндров.. Если после проверки, датчик не показывает уровень температуры ОЖ, вам следует обратиться в сервисный цент по обслуживанию авто, где вам будет диагностирована неисправность

Если после проверки, датчик не показывает уровень температуры ОЖ, вам следует обратиться в сервисный цент по обслуживанию авто, где вам будет диагностирована неисправность.

Все системы автомобиля тесно связаны друг с дружкой, сбой может дать даже не правильно закреплённая деталь или какая-нибудь ваша ерундовая оплошность. Из-за неё одна из систем способна сопротивляться и выдавать ошибку. При осмотре машины профессионалами, если появляется нужда в замене датчика, вам будет выдана гарантия на качественную замену прибора и установки всех узлов на прежнее место.

Обычно сам датчик стоит значительно дешевле самой работы. Датчик приобретается непосредственно на месте его замены.

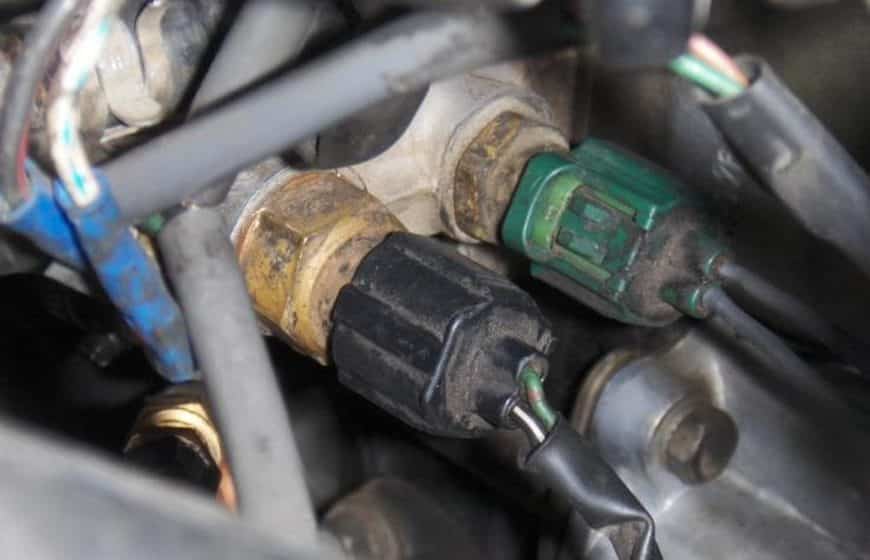

Где находится датчик температуры ОЖ

Для диагностики термистора, надо знать, где именно он находится. У разных транспортных средств эти сведения будут отличаться, что вполне логично. Но можно назвать ряд особых признаков, по которым довольно легко обнаружить место фиксации детали. Данный механизм сегодня в основном можно найти на выпускном патрубке ГБЦ.

У него есть стальная резьба, посредством которой он без проблем вкручивается в небольшое отверстие. В этом случае главное — это обеспечение прямого соприкосновения ОХ и его сенсорного компонента. Благодаря такому нехитрому контакту есть возможность определить точные показания детали.

Два ДТОЖ в основном можно встретить только на мощных либо дорогостоящих автомобилях. То есть, там, где данный параметр наиболее важен, а в ЭБУ есть особые приложения для функционирования привода. Чтобы найти важные сведения об устройстве какого-то транспортного средства, достаточно прочитать техническую документацию либо инструкцию к этому авто.

Признаки неисправности датчика ОЖ

Что или кто может рассказать водителю, что термистор на его машине сломался? Это не незаметный процесс. Существует масса важных признаков поломки. Признаки частичной или полной неисправности термодатчика:

Зажигание на щитке лампочки с надписью Check Engine. Чтобы узнать, что случилось, потребуется просканировать контроллер и прочитать ошибки. Для этого использовать можно, например, подсоединенный к мобильному телефону популярный автосканер ELM327.
Существенное повышение сроков нагрева машинного мотора.
Неисправный вентилятор внутри радиатора. Такая проблема себя проявляет полным отказом активации при нагреве либо работе после полного остывания двигателя транспортного средства. Компьютер транспортного средства при отключении резистора воспринимает поломку как обрыв и активирует вентилятор.
Выход дыма слишком темного либо черного цвета из выхлопной трубки машины.
Сбои в общем функционировании автомобильного мотора. Данная поломка может проявляться остановкой при малых оборотах, а также значительных сложностях с пуском в зимнее время.
Закипание ОХ, но на щитке демонстрируется нормальный режим температуры.
Повышение общей прожорливости транспортного средства. Это обусловлено тем, что на контроллер подается неверная либо искаженная информация. Из-за этого компьютер не в состоянии узнать необходимый объем ОХ для поддержания стабильной степени теплоты.
Протечка используемого в транспортном средстве антифриза. Эта проблема легко определяется посредством простого осмотра.
Разогретый привод авто сразу же глохнет. Данная неисправность часто возникает после достижения наивысшей степени теплоты. Разновидность залитого антифриза какого-либо значения не имеет.
На щитке не работает специальный индикатор нагрева силового узла.

Поломки, которые описаны выше могут идти по одиночке либо вместе. В подавляющем большинстве случаев это говорит о наличии проблемы в силовом узле. ДТОЖ в таких ситуациях не всегда главная причина поломки.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах

. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
4800 – 6600	4,00 – 4,50
10	4000	3,75-4,00
20	2200 – 2800	3,00 – 3,50
30	1300	3,25
40	1000-1200	2,50 – 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 – 380	1,00-1,30
110	0,5
разрыв цепи	5,0 ±0,1
замыкание на «землю»

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

AutoOt.ru » Ремонт авто » Где находится датчик температуры охлаждающей жидкости?

После того как датчик сняли, его помещают в ёмкость с охлаждающей жидкостью и начинают её постепенно нагревать. Процесс сопровождается постоянным контролем над температурой и показаниями омметра, который подключён к датчику.

Существует специальная таблица соответствия температуры охлаждающей жидкости к показателям омметра.

Температура, °C	Сопротивление, Ом	Напряжение, В
4800 — 6600	4,00 — 4,50
10	4000	3,75-4,00
20	2200 — 2800	3,00 — 3,50
30	1300	3,25
40	1000-1200	2,50 — 3,00
50	1000	2,50
60	800	2,00-2,50
80	270 — 380	1,00-1,30
110	0,50
разрыв цепи	5,0 + 0,1
замыкание на «землю»

Когда показания вашего устройства не сходятся с данными из таблицы, датчик необходимо заменить, так как ремонту он уже не подлежит.

В случае когда выяснилось, что датчик в рабочем состоянии, неисправность нужно искать дальше. Возможно, возникли какие-либо проблемы с термостатом.

Пример, как проверить датчик температуры охлаждающей жидкости вы можете увидеть, просмотрев данное видео:

Неисправности и методы их диагностики

Проверить датчик зачастую очень просто. В 90% случаев, с ним происходит всего несколько неисправностей, которые можно выявить визуально:

1) Посмотрите на клемму, возможно, она просто окислилась от времени. Снимите ее и очистите от налета.

2) Если ли коррозия. Иногда прогнивают контакты.

3) Трещины в корпусе, и следы утечки. Значит, датчик «пробило», нужно менять.

Это самые простые способы, сделать их может каждый, причем достаточно просто. Но есть несколько поломок, которые выявляются только на СТО, вот некоторые признаки:

1) Ошибка на приборной панели, которая указывает на датчик охлаждающей жидкости

2) Сложный запуск двигателя, даже в теплую погоду. А также остановка «горячего» мотора на холостых оборотах и дальше его сложный запуск

3) Увеличение расхода топлива, причем на много! А также ошибки содержания CO, или ошибки катализатора, на приборной панели.

4) Постоянный перегрев двигателя, при нормальном объеме жидкости и при правильном включении вентилятора охлаждения.

Зачастую это говорит о поломке «датчика». Сами вы навряд-ли проверите — нужно будет ехать на СТО снимать его и проверять параметры напряжения и сопротивления.

Обычно это происходит таким способом: — снятый датчик ОЖ помещают в воду и меняют ее температуру, при подключенных диагностических аппаратах. Прогретая вода должна заставить снизиться напряжение от 3 Вольт, до 0,5-1 Вольта, в течение 5 минут. Если такого не происходит, значит – просто меняем!

Ребята также хочется отметить — что прежде чем ковырять это устройство и искать в нем неисправность, для начала проверьте в порядке ли у вас система охлаждения:

1) Для начала проверьте работу вентилятора, ведь много машин кипят именно из-за него. Проверить достаточно легко, он сам включится, если температура полезла выше 95 градусов Цельсия.

2) Уровень охлаждающей жидкости. Может у вас она уже ушла, а вы грешите на датчик. Обязательно смотрим, в этом вам поможет вот эта статья.

3) Проверка герметичности крышки радиатора. Конечно сейчас в современных машинах, все радиаторы не разборные, однако в старых была крышка сверху, которая могла пропускать воздух и способствовать «завоздушиванию» системы.

4) Рекомендованная жидкость, сейчас ошибки датчиков могут появляться из-за неправильной жидкости. Так устроены многие иномарки, то есть они замеряют плотность и практически анализируют состав. Например — если зальете обычную воду, то может появиться ошибка датчика ОЖ, и ваш автомобиль вообще может не запуститься.

5) Своевременная замена. Этот пункт вытекает из пункта 4, так отработанная жидкость также может вызывать ошибку, на многих автомобилях это 3 – 5 лет. Самому можно определить по цвету, если она уже темная, а не зелена или красная, то ее нужно менять.

Такие проверки обязательны, прежде чем ехать с вопросами на СТО.

Как проверить датчик температуры ОЖ

Проверить температурный датчик можно множеством способов. Оптимальным вариантом будет использование OBD2-адаптера, поскольку он может показать коды ошибок. Если же нет возможности купить адаптер, но под рукой есть омметр, то диагностику можно провести с его помощью. Последний вариант менее надежный, но в опытных руках он показывает неплохие результаты.

Компьютером

Для комплексной проверки температурного датчика рекомендуется использовать OBD2-адаптер, который в народе часто называют компьютером. Адаптер имеет вид небольшого блока с разъемом, который подключается к диагностическому гнезду на приборной панели транспортного средства. Управление адаптером осуществляется по беспроводному каналу связи Wi-Fi или Bluetooth, а подключиться к нему можно с помощью смартфона или ноутбука.

Адаптер хорош тем, что с его помощью можно узнать внутренние ошибки автомобиля, что будет особенно критично в случае активации индикатора Check Engine.

Проверка температурного датчика с помощью ELM-327:

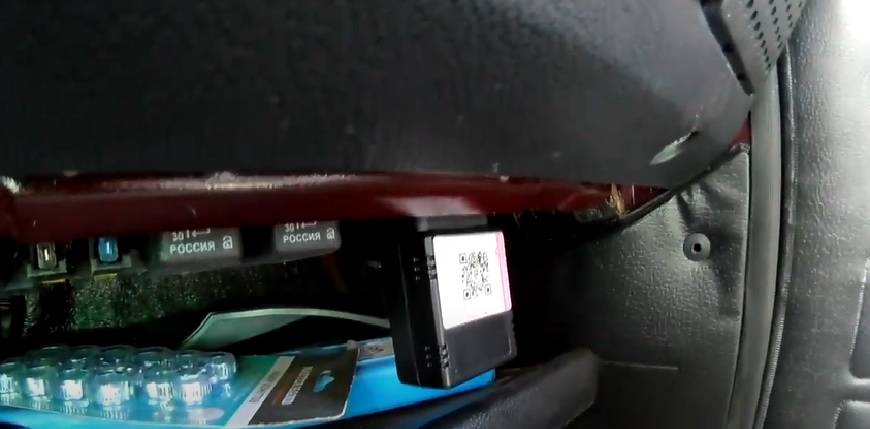

Вставьте адаптер ELM-327 в диагностический разъем на автомобиле, установите на смартфон программное обеспечение для работы с прибором, подключитесь к нему через телефон по беспроводному каналу Wi-Fi или Bluetooth.

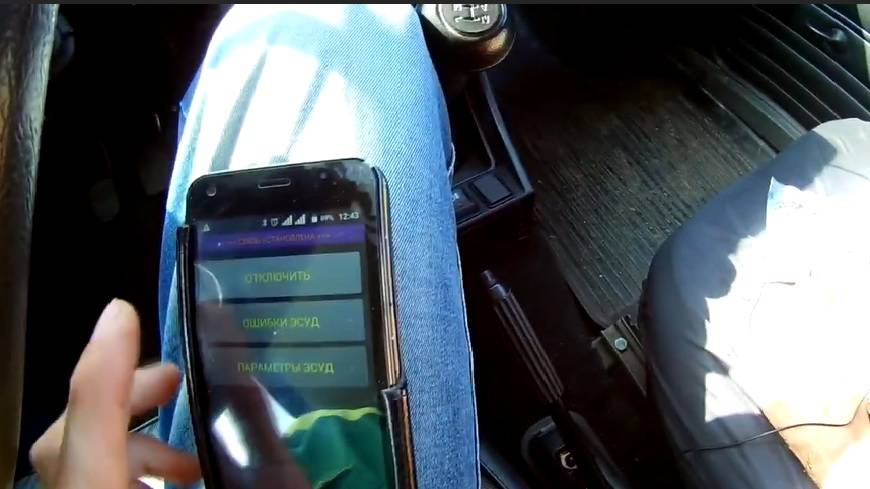

Активируйте пункт меню “Ошибки ЭСУР” – через несколько секунд на экране появится перечень обнаруженных ошибок. Если проблемы именно с датчиком температуры, появится код Р0115, Р0117. Р0116 или Р0118.

Омметром

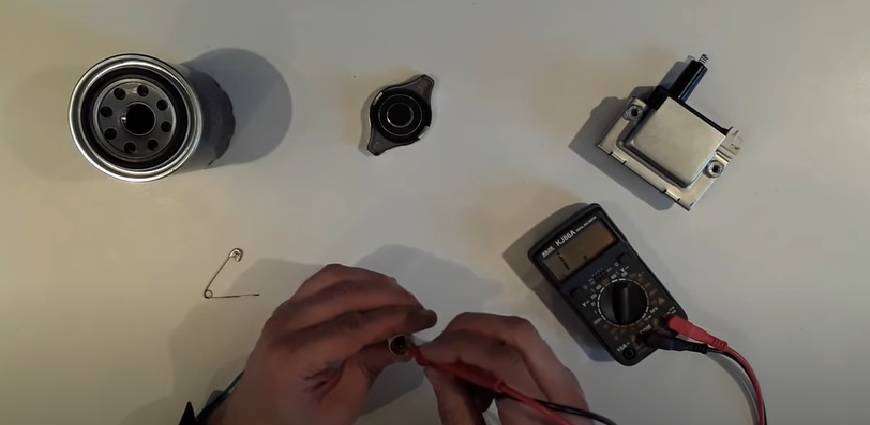

Протестировать ДТОЖ можно с помощью омметра, однако в данном случае придется выкрутить устройство из охлаждающем системы (инструкция по демонтажу рассмотрена выше). Для тестирования понадобится нормативные показатели по сопротивлению в зависимости от температуры окружающей среды – узнать их можно в магазине при покупке ДТОЖ, а также в любом сервисном центре по обслуживанию автомобилей.

Тестирование выполняется следующим образом:

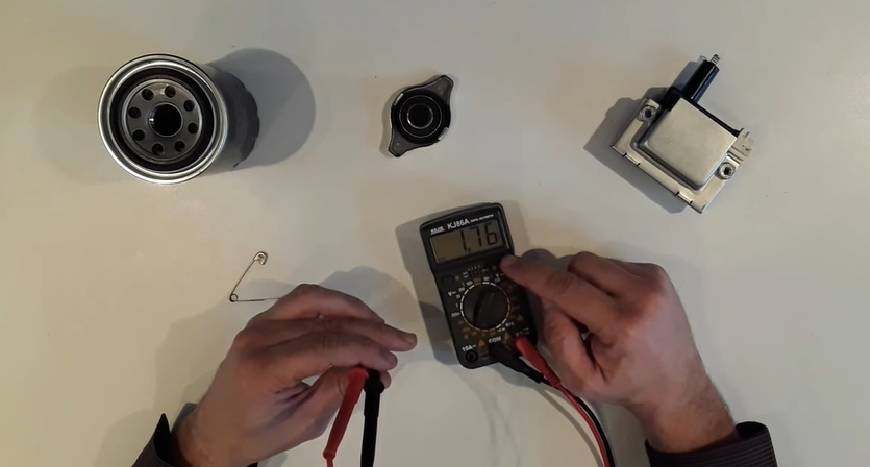

Активируйте омметр, установите базовое значение приборе (например, 1 Ом), подключите провода от омметра к электрическим контактам на ДТОЖ.

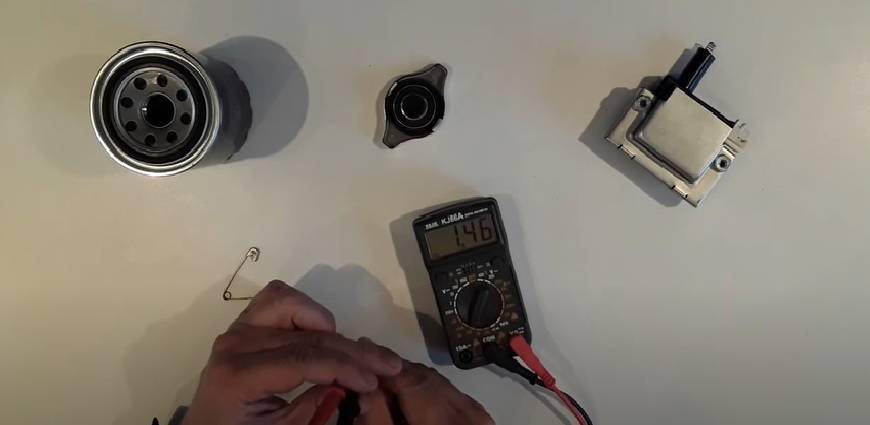

Посмотрите на циферблат омметра – там появится число, отражающее уровень напряжения. Сравните его с нормативными показателями.

Для дополнительной диагностики коснитесь рукой конца термодатчика – если устройство работоспособно, то его уровень напряжения должен уменьшится.

Чтобы повысить точность тестов с омметром, можно использовать термометр. Для этого термочувствительный элемент прибора помещается в емкость с водой и термометром. После этого воду нагревают, а каждые 5 градусов нагрева смотрится показатель по сопротивлению. В результате составляется таблица эмпирических показателей по температуре, которая потом сравнивается с нормативными показателями. Если показания серьезно отличаются, то прибор сломан.

Симптомы неисправности

Судя по нашему опыту, ДТОЖ ломается не слишком часто. Но неисправность оказывает прямое влияние на работу силового агрегата. Вот типичные симптомы:

Проблемный запуск мотора в холодное время года.
Чрезмерный расход топлива, выше нормативного.
Прогретый мотор глохнет. Обычное время — когда температура ОЖ достигает 100°C. Особенно на низких оборотах.
Подтекает антифриз через корпус рядом с прибором.
Указатель нагрева двигателя на панели приборов не реагирует.
Тосол прогрелся до 100°C, но крыльчатка вентилятора не запускается.
Лопасти вращаются «на холодную» или работают на максимальных оборотах.

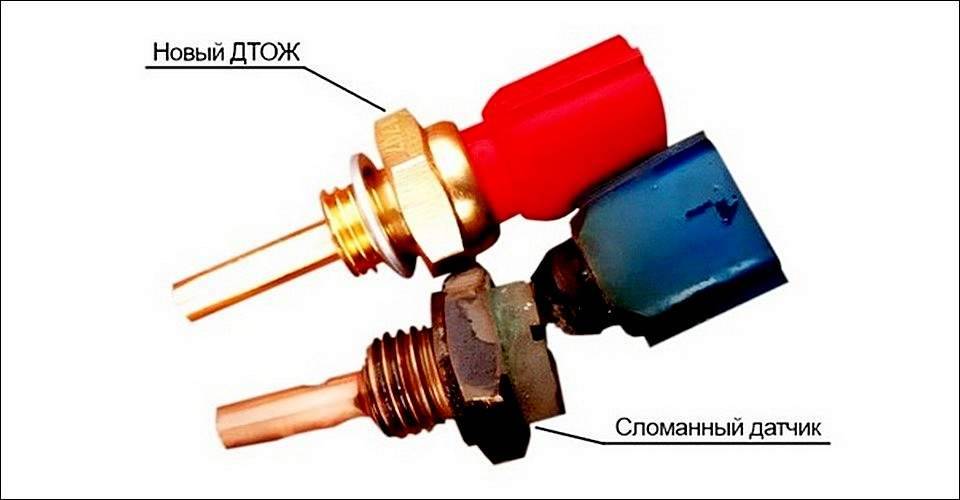

Новый и сломанный датчики

Мотор может начать «троить», что ухудшит динамику авто. А порой кипит антифриз в расширительном бачке. Если датчик замкнуло или случился обрыв цепи, вентилятор крутит, как бешеный, и не останавливается.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

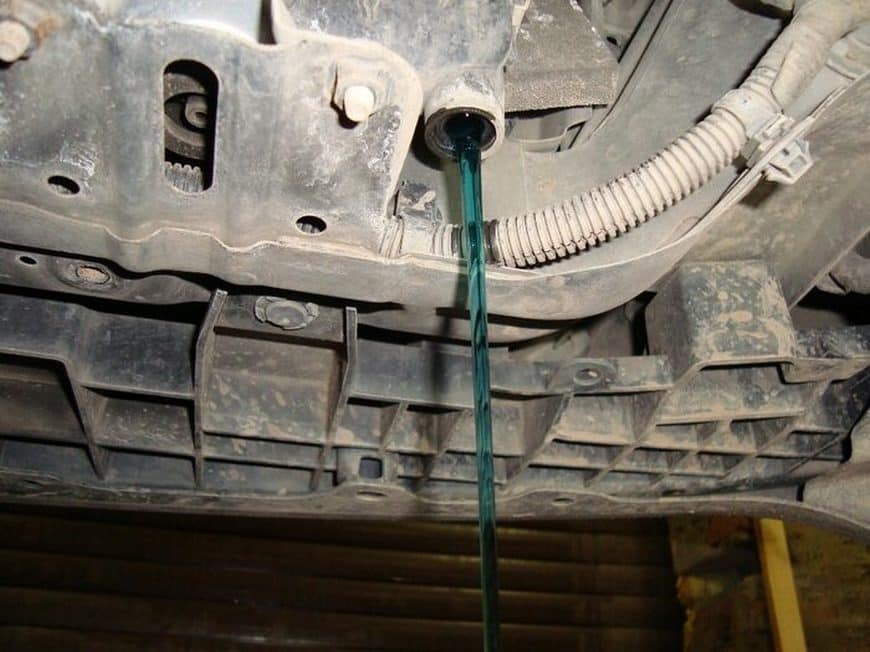

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
более длительное время прогрева автомобиля;
учащённый выход двигателя за рамки оптимального температурного режима во время работы;
увеличенный расход топлива;
снижение контроля над автомобилем у водителя;
дым из выхлопной трубы приобретает чёрный оттенок;
нарушение стабильности работы двигателя.

Рекомендуем: Контактная система зажигания – что она собой представляет и какие секреты хранит?

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

полупроводниковые;
биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

без причины падают обороты двигателя;
долго нагревается мотор;
двигатель часто перегревается;
повышенный расход топлива;
ухудшение управляемости автомобилем;
из глушителя выходит черны дым;
нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Рекомендуем: Механический нагнетатель – чтобы двигатель стал мощнее

Проверка

Проверить работоспособность ДТОЖ можно самостоятельно. Но перед снятием этого элемента стоит проверить следующее:

Проверить соединительный электрический разъем. Часто контакты могут быть загрязнены, окислены. В этом случае необходимо просто почистить контакты наждачной бумагой.
Проверить провода, отходящие от устройства. При обнаружении обрыва одного или обоих проводов, устранить неисправность обычным соединением с последующим изолированием места соединения.
При помощи тестера проверить целостность предохранителей. При обнаружении неисправного элемента, заменить его работоспособным.

В случае, если описанных неисправностей не найдено, необходимо начать проверку самого ДТОЖ. Для этого его необходимо демонтировать. Стоит помнить, что при демонтаже этого элемента произойдет утечка охлаждающей жидкости.

Для демонтажа датчика необходимо:

Дать двигателю остыть.
Отключить от аккумуляторной батареи клемму «−».
При необходимости слить часть антифриза.
Отсоединить от датчика разъемное гнездо.
Выкрутить деталь при помощи рожкового ключа на «19».

Перед проверкой элемента на неисправность, его необходимо очистить от грязи и осмотреть. При обнаружении трещин корпуса деталь не подлежит ремонту — ее необходимо заменить новой.

Существует несколько видов проверки ДТОЖ. Все они основаны на определении работоспособности по сопротивлению.

Способ 1

Он основан на обычной проверке сопротивления. Этот метод только укажет, что элемент не имеет внутреннего короткого замыкания, либо на целостность термистора. Проверка начинается с подключения щупов тестера к клеммам испытуемого устройства. Оптимальными данными можно считать показатели от 9400 до 5600 Ом. Также стоит проверить датчик на замыкание корпус. Для этого нужно установить тестер в режим прозвонки. Далее один щуп тестера соединяется с корпусом, а другой поочередно с каждым выводом датчика. Отсутствие реакции тестера укажет на целостность элемента.

Способ 2

Этот способ является самой точной проверкой работоспособности. Для проведения испытания понадобится емкость с водой, два провода, обычный домашний термометр и тестер. Для начала необходимо присоединить подготовленные куски провода к клеммам датчика. Это можно сделать при помощи скрутки или паяльника.

Далее необходимо:

Емкость с водой установить на печь.
В емкость поместить датчик и термометр.
Выводы датчика подключить к клеммам тестера.

В ходе проверки тестер должен быть установлен в режим определения сопротивления. При постепенном нагреве воды в емкости должно изменяться сопротивление датчика. Показания тестера необходимо сверять с температурой термометра. Точное соотношение показаний нужно сверить с таблицей, представленной ниже.

Следует помнить, что подобная проверка без использования термометра не покажет правильные данные, так как будет дана информация только о сопротивлении. Неисправный, но работоспособный датчик, установленный после подобной проверки, будет выдавать на ЭБУ ложные данные.

Если устройство показало правильные данные в ходе проверки, рекомендуется осуществить проверку других элементов, входящих в систему охлаждения и определяющих температуру двигателя.

Инновации в управлении мотором и новые датчики

Автомобилестроение не стоит на месте, а люди все больше требуют комфорта в автомобилях. Таким образом, автопроизводители добавляют все новые усовершенствования в конструкции двигателя и смежных систем. Так, немецкие специалисты начали устанавливать дополнительные датчики на систему охлаждения и в салон.

Водитель выставляет температуру салона машины на специальной консоли, а электронный блок управления при помощи дополнительного датчика охлаждения и индикатора кондиционера регулирует данную величину. Но, недостатком данных датчиков является то, что они непосредственно влияют на запуск мотора, и в случае поломки будут проблемы с пуском силового агрегата.

Еще один инновационный индикатор — это датчик работы электронного блока управления двигателем. Этот датчик следит за работоспособностью ЭБУ и проводки связанной с ним. Так, выход со строя датчика будет сигнализировать на приборной панели автомобиля отдельным индикатором.

При этом двигатель запустить будет невозможно, поскольку индикатор расположен непосредственно в блоке управления, и без него ни одна система мотора работать не будет.

Виды датчиков температуры двигателя: какой тип используется на Приоре

Важно понимать, что существует два типа датчиков температуры двигателя. Отличаются они принципом функционирования, и знать особенности работы нужно для того, чтобы не ошибиться при выборе такого элемента для своего автомобиля

Различают следующие виды ДТОЖ:

С отрицательным температурным коэффициентом (NTC – negative temperature coefficient) – он работает следующим образом: когда температура повышается, происходит снижение сопротивления, и наоборот.
С положительным коэффициентом (PTC – positive temperature coefficient) – он имеет противоположный принцип работы. Когда температура увеличивается, происходит повышение сопротивления.

Наиболее распространенными видами являются устройства с отрицательным температурным значением. Именно такие датчики и используются на автомобилях марки Приора. При холодном двигателе максимальное сопротивление термистора ДТОЖ Приоры достигает 100,7 кОм (такое значение будет при температуре -40 градусов). Когда мотор прогревается, увеличивается температура, а значит, и сопротивление падает. При высокой температуре +130 градусов сопротивление термистора составляет порядка 70 Ом. Эти показания являются рабочим диапазоном. При холодном двигателе падение напряжения в цепи будет большим (падает до 18%). По мере прогрева будет происходить его увеличение (до 90%).

Это интересно! Если двигатель холодный, то в цепи напряжение будет составлять около 3,4В, а при его прогревании, значение уменьшается до минимальных показателей (0,15В)

Важно знать, какой используется тип датчика на автомобиле, чтобы выполнить его диагностику и проверку на исправность или корректность работы.
