Бинар, Теплостар и Планар: подогреватель двигателя и салона

СЕРТИФИКАТЫ СООТВЕТСТВИЯ ПРАВИЛАМ ECE №122 (TUV)

  • 122 PLANAR 2D794.65 Кб (Добавлен 22.03.2016)
  • 122 PLANAR 4D1.65 Мб (Добавлен 22.03.2016)
  • 122 PLANAR 44D1.52 Мб (Добавлен 22.03.2016)
  • 122 PLANAR 8D1.45 Мб (Добавлен 22.03.2016)
  • 122 BINAR 5D1.18 Мб (Добавлен 22.03.2016)
  • 122 14 TS1.2 Мб (Добавлен 22.03.2016)
  • 122 14TC-Mini930.9 Кб (Добавлен 22.03.2016)
  • 122 15TSG703.33 Кб (Добавлен 22.03.2016)
  • 122 20TCG983.45 Кб (Добавлен 22.03.2016)
  • 122 20ТС461.74 Кб (Добавлен 22.03.2016)
  • 122 30TC1.13 Мб (Добавлен 22.03.2016)
  • 122 30TCG965.36 Кб (Добавлен 22.03.2016)
  • 122 BINAR 6G1.82 Мб (Добавлен 22.03.2016)
  • 122 PLANAR 44G1.01 Мб (Добавлен 22.03.2016)
  • 122 BINAR-5S3.17 Мб (Добавлен 09.08.2018)

Особенности работы автоматики устройств Планар

Отопитель отключается автоматически при понижении напряжения.

При работе с оснащением имеются свои нюансы. Во время нестандартных ситуаций и аварий прибор может вести себя одним из следующих образов:

  • если по какой-либо причине устройство не будет запущено с первого раза, то программное обеспечение автоматики проведет повторный запуск оборудования (система выключится после завершения второй неудачной попытки);
  • если после запуска прибора в процессе его работы горение прекращается, то Планар 4д24 45и любая другая модель выключится;
  • если наблюдается перегрев теплообменного аппарата автономного устройства, то прибор будет выключен автоматически (это может произойти в случаях, когда одно или оба отверстия нагревателя будут находиться в закрытом положении);
  • выключение нагревателя произойдет в случаях, когда напряжение в сети опустится ниже отметки 20,5 или же поднимется выше 30 В.

Последняя особенность характерна не для всех моделей. Так, Планар установка, работающая от сети 12 В, отключится при выходе мощности за пределы диапазона 10,5-16 В

Важно знать, что аварийное отключение сопровождается световыми сигналами. На контроллере находятся индикаторы со светодиодами, которые в нештатной ситуации будут мигать красным или оранжевым

Мигание происходит с определенной периодичностью, что указывает на тип неполадки. Интересная статья: «Обогреватель для ванной: настенный, потолочный, напольный«.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

  • Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
  • Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
  • Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
  • В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

  • Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
  • Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

https://youtube.com/watch?v=CX39rqk6yRI

Коды ошибок с пульта-таймера Теплостар

КодНесправностьУстранение неисправностей
01Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03Неисправность датчика перегрева.Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04Неисправность датчика температуры.Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05Обрыв индикатора пламени.Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06КЗ индикатора пламени.Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07Прерывание пламени на режиме работы «МАЛЫЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
08Прерывание пламени на режиме работы «ПОЛНЫЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09Неисправность свечи накаливания.Проверить свечу накаливания, при необходимости заменить свечу.
10Неисправность электродвигателя нагнетателя воздуха.Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12Отключение, повышенное напряжение более 30,8 В.Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13Попытки запуска исчерпаны.Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14Неисправность циркуляционного насоса (помпы).Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15Отключение, пониженное напряжение менее 20 В.Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16Превышено время на вентиляцию.За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17Неисправность топливного насоса.Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18Неисправность реле вентилятора автомобиля.Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19Прерывание пламени на режиме «СРЕДНИЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20Нет связи между блоком управления и таймером.Проверить предохранитель 5 А. Проверить цепи и контакты.
23Напряжение менее 21,6 В (Предупреждение).Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился.Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Мощность и цена

Подогреватели Webasto имеют разную мощность для двигателей разных объемов. Так например подогреватель Thermo Top Evo 4 имеет мощность в 4 кВт и подходит для двигателей рабочим объемом до 2 или 2,5 литров. А подогреватель Thermo Top Evo 5 — для двигателя с рабочим объемом более 2 или 2,5 литров. На наш взгляд это не совсем правильно, прежде всего следует исходить из объема охлаждающей жидкости, которая заправляется в двигатель автомобиля. Об этом более подробно написано в статье «Как выбрать Webasto» Розничная стоимость жидкостных подогревателей начинается с отметки 38200 руб. Воздушных от 45594 рублей. Мощность воздушных отопителей: 2кВт, 4 кВт, 5.5 кВт

Подогреватели Бинар/Планар практически повторяют линейку продуктов компании Webasto. С небольшим исключением. Жидкостный подогреватель для легковых автомобилей Бинар идет только с мощностью 5 кВт. Его розничная цена 27000 рублей. Цены на воздушные отопители Планар начинаются от 17500 руб. По мощности: 2 кВт, 3 кВт, 4 кВт, 8 кВт

Воздушный отопитель Планар 8 кВт

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

  • За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
  • Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
  • Планар эффективен при очень низких температурах за бортом – ниже -20 С.
  • Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
  • Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
  • Уровень шума низкий.
  • Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
  • Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

  • Инструкция по монтажу отопителей модельного ряда PLANAR6.94 Мб (Добавлен 26.12.2018)
  • Пульт управления ПУ-5 сб 3520 (новинка) руководство по эксплуатации623.59 Кб (Добавлен 18.04.2018)
  • Модемы РЭ (подключение и эксплуатация)870.58 Кб (Добавлен 10.12.2018)
  • Отопители Планар (с маркировкой «S») руководство по эксплуатации581.15 Кб (Добавлен 11.10.2017)
  • Устройства управления Планар (с маркировкой S)613.21 Кб (Добавлен 19.10.2017)
  • Планар 2D-12/24 руководство по эксплуатации2.31 Мб (Добавлен 23.10.2014)
  • Планар-4Д руководство по эксплуатации884.91 Кб (Добавлен 27.04.2016)
  • Планар-4ДМ руководство по эксплуатации 1.85 Мб (Добавлен 27.04.2016)
  • Планар-4ДМ2 руководство по эксплуатации1.92 Мб (Добавлен 27.04.2016)
  • Планар 4DM2 руководство по эксплуатации2.78 Мб (Добавлен 27.04.2016)
  • Планар-44Д-12/24 руководство по эксплуатации1.49 Мб (Добавлен 27.04.2016)
  • Планар 44D-12/24 руководство по эксплуатации2.76 Мб (Добавлен 18.09.2014)
  • Планар 44-GP (RUS-ENG версия) руководство по эксплуатации 2.76 Мб (Добавлен 05.02.2016)
  • Планар-8ДМ руководство по эксплуатации1.22 Мб (Добавлен 27.04.2016)
  • Планар 8DM-12/24 руководство по эксплуатации2.82 Мб (Добавлен 27.04.2016)
  • Планар — 9D — 12/24 руководство по эксплуатации1.33 Мб (Добавлен 18.04.2018)
  • Бинар-5-Компакт (изделия выпускаемые до 2013г) руководство по эксплуатации1.31 Мб (Добавлен 03.06.2013)
  • Бинар-5-Компакт руководство по эксплуатации2.97 Мб (Добавлен 27.04.2016)
  • Бинар-5-Компакт-GP руководство по эксплуатации3.44 Мб (Добавлен 27.04.2016)
  • Бинар-5Д-24 вольт Компакт руководство по эксплуатации3.45 Мб (Добавлен 27.04.2016)
  • BINAR 5S руководство по эксплуатации369.57 Кб (Добавлен 18.04.2016)
  • BINAR 5S инструкция по монтажу1.25 Мб (Добавлен 18.04.2016)
  • Пульт ПУ-20 для BINAR 5S руководство по эксплуатации1.05 Мб (Добавлен 16.12.2016)
  • Binar-5B-5D-Compact-12-GP (RUS-ENG версия) руководство по эксплуатации3.37 Мб (Добавлен 02.02.2016)
  • Жгут топливного насоса BINAR 5S инструкция по монтажу183.06 Кб (Добавлен 18.04.2016)
  • Теплостар 14ТС-10(КАМАЗ) руководство по эксплуатации775.31 Кб (Добавлен 19.05.2011)
  • 14ТС-10 МИНИ руководство по эксплуатации2.6 Мб (Добавлен 22.03.2018)
  • Теплостар 14ТС-10 (с МК) руководство по эксплуатации3.31 Мб (Добавлен 27.04.2016)
  • Теплостар 14ТС-10-24/12-С (с МК) руководство по эксплуатации2.1 Мб (Добавлен 27.04.2016)
  • Теплостар 14ТС-10 (BAW) руководство по эксплуатации574.75 Кб (Добавлен 21.11.2011)
  • Теплостар 14ТС-10 (МАЗ) руководство по эксплуатации500.25 Кб (Добавлен 03.06.2013)
  • Теплостар 14ТС-10-M5 24В (МАЗ) руководство по эксплуатации499.75 Кб (Добавлен 03.06.2013)
  • Теплостар 14ТС (УРАЛ) руководство по эксплуатации486.09 Кб (Добавлен 03.06.2013)
  • Теплостар 11ТС (КАМАЗ) руководство по эксплуатации798.91 Кб (Добавлен 03.06.2013)
  • Теплостар 20ТС руководство по эксплуатации1.13 Мб (Добавлен 27.04.2016)
  • Теплостар 15 ТSG-24 руководство по эксплуатации871.55 Кб (Добавлен 31.01.2019)
  • Теплостар 20ТС-Д 38 руководство по эксплуатации899.79 Кб (Добавлен 27.04.2016)
  • Предпусковой подогреватель 30SP-24 руководство по эксплуатации911.78 Кб (Добавлен 16.10.2019)
  • АПЖ 30Д-24 руководство по эксплуатации908.62 Кб (Добавлен 23.10.2014)
  • Терммикс-15Д руководство по эксплуатации345.79 Кб (Добавлен 15.09.2011)
  • Модем GSM Termo v.2 инструкция по эксплуатации590.58 Кб (Добавлен 21.10.2015)
  • Модем GSM Termo v.3 руководство по эксплуатации581.76 Кб (Добавлен 21.10.2015)
  • Модем CINTERION v6 руководство по эксплуатации851.93 Кб (Добавлен 08.12.2015)
  • Пульт управления ПУ-11 (доп. опция) руководство по эксплуатации503.5 Кб (Добавлен 03.04.2012)
  • Руководство по эксплуатации модем SIMCOM846.45 Кб (Добавлен 07.11.2017)
  • Инструкция по монтажу отопителей модельного ряда Спутник3.94 Мб (Добавлен 22.11.2019)
  • Руководство по эксплуатации воздушных отопителей Спутник-2Д-12/24454.48 Кб (Добавлен 22.11.2019)
  • Каталог деталей и сборочных единиц Спутник-3Д896.8 Кб (Добавлен 03.12.2020)
  • Руководство по эксплуатации на отопители СПУТНИК454.48 Кб (Добавлен 03.12.2020)

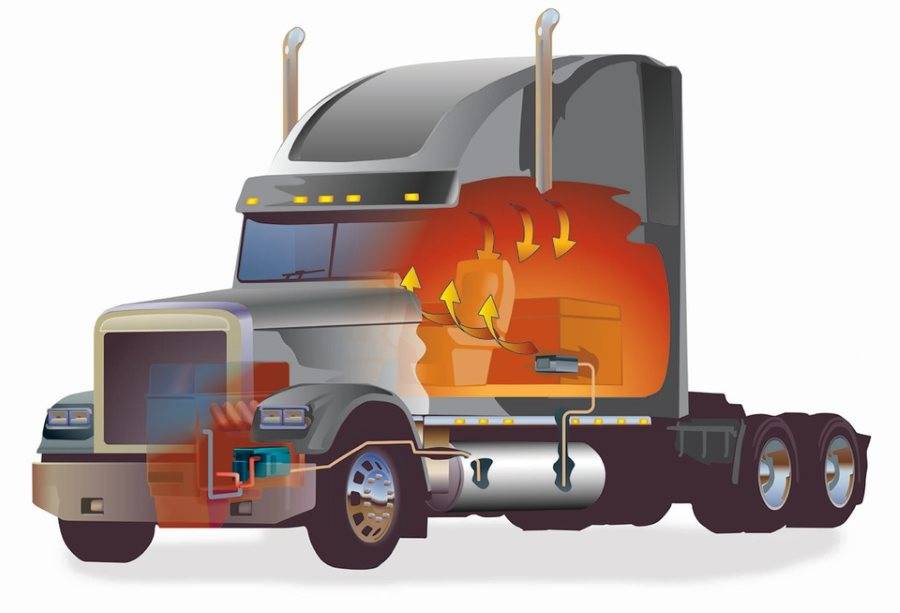

Принцип работы автономной печки

Не важно, на каком топливе работает то или иное устройство, ведь принцип действия отопителей одинаковый. Горючее, что подается при помощи электромагнитного насоса, который врезан в магистраль возле топливного бака, в определенных дозах подается в камеру сгорания – на специальный испаритель

В качестве последнего может использоваться стойкое к воздействию высоких температур тело с большой площадью поверхности. В некоторых моделях это пакет сеток из нержавеющей стали. Если рассматривать автономный отопитель салона на 12 вольт дизельный «Планар», то здесь в качестве испарителя используется пластинчатый теплообменник.


Перед ним находится свеча накала. Воздух в камеру сгорания отопителя попадет через специальный нагнетатель. Ребра испарителя обдуваются вентилятором, за счет чего салон и отапливается. Современные устройства оснащены электронными блоками управления. Они защищают печку от перегрева, автоматически регулируют температурный режим.

Когда водитель включает автономный отопитель салона на 12 вольт дизельный «Планар» (или любой другой), электроника проводит диагностику и запускается. На свече накала растет напряжение. Далее в камеру подается топливная смесь. Процесс горения контролируется электроникой и датчиками. Когда горение станет стабильным, свеча накаливания отключится.

Модельный ряд устройств

Модельный ряд включает 4 устройства — 2Д, 4 ДМ, 44Д и 8 ДМ.

Ошибки Планара 2Д и 4ДМ

Коды ошибок Планар, 3 квт сухой фен 2Д имеют следующие значения:

  1. E 01 — произошёл перегрев в теплообменнике: поступает сигнал о том, что стоит выключить устройство, так как температура свыше +250°С.
  2. E 02 — t блока управления свыше +55°C.
  3. E 05 — не работает датчик. Причиной может быть обрыв проводки или замыкание в корпусе.
  4. E 06 — поломки в температурном датчике системы управления. Замене он не подлежит.
  5. E 09 — поломки свечи розжига: произошло замыкание или отключился блок управления.
  6. E 10 — двигатель не может достичь нужных оборотов: в подшипниках сильное трение либо в нагнетательном отделе улитка задевается крыльчаткой.
  7. E 12 — отключение по причине высокого напряжения (30 В).
  8. E 13 — механизм не запускается: отверстие в камере сгорания или свечная сетка засорились.
  9. E 15 — отключение из-за низкого давления (20 В).
  10. E 16 — датчик не успел остыть перед запуском.
  11. E 17 — неполадки насоса из-за обрыва проводки или замыкания.
  12. E 20 — отопитель не может запустится по причине сгоревших предохранителей в блоке питания или же отсутствует связь между блоком и пультом управления.
  13. E 27 — двигатель заклинило, он не вращается из-за разрушения ротора или подшипника.
  14. E 28 — двигателем невозможно управлять. Причина: поломки блока управления и/или платы.
  15. E 29 — пламя во время работы прерывается: нарушена герметичность топливопровода, поломки индикатора или насоса.
  16. E 78 — срыв пламени. Причины: в систему попал воздух, имеются поломки в насосе или проблемы с индикатором.

Так же есть модифицированная версия данного отопителя

Коды Планара 4Д и его модификаций:

  1. E 13 — механизм не запускается. Причины: закончилось топливо или же оно плохого качества, засорён трубопровод, плохо разогреты свечи, забилось отверстие камеры сгорания.
  2. E 01 — перегрев: t в теплообменнике выше +250°С.
  3. E 08 — пламя прерывается: неисправность насоса, индикатора, нарушение герметичности топливопровода.
  4. E 09 — неполадки свечей розжига: обрыв, короткое замыкание, неполадки блока управления.
  5. E 05 — индикатор пламени не срабатывает: замыкание или обрыв проводки.
  6. E 04 — неполадки температурного датчика.
  7. E 17 — топливный насос имеет неисправности.
  8. E 12 — высокое напряжение больше 30 В.
  9. E 15 — напряжение меньше 20 В.
  10. E 10 — электродвигатель не набирает обороты: между подшипниками сильное трение.
  11. E 16 — недостаточное вентилирование камеры охлаждения: неполадки в блоке управления, неисправность воздушного нагнетателя или индикатора пламени.
  12. E 27 — двигатель стоит на месте: подшипники или ротор пришли в негодность.
  13. E 28 — самостоятельное бесконтрольное вращение двигателя: перегрев блока питания.
  14. E 02 — t датчика больше +55°C.

Неисправности отопителя 8 ДМ

Коды ошибок фена Планар 8 ДМ имеют следующие значения:

  1. E 01 — t в теплообменнике +250°С.
  2. E 02 — перегрев датчика.
  3. E 04 или 06 — неисправности температурного датчика.
  4. E 05 — не работает индикатор пламени из-за обрыва проводки или замыкания в корпусе.
  5. E 08 — прерывается пламя в рабочем режиме.
  6. E 09 — проблемы со свечами накаливания.
  7. E 10 — нет нужных оборотов двигателя.
  8. E 12 — отключение по причине завышенного напряжения.
  9. E 13 — не запускается отопитель: засорение в штуцере камеры или газоотводе, закончилось топливо.
  10. E 15 — отключение по причине низкого напряжения.
  11. E 17 — неисправен насос для перекачки топлива.
  12. E 20 — отсутствует связь между датчиком и пультом управления.
  13. E 27 — по причине окисления контактов двигатель перестал вращаться.
  14. E 28 — заклинил подшипник, двигатель неуправляем.
  15. E 29 — прерывается время от времени пламя: неполадки с платой или датчиком.
  16. E 30 — отсутствует сигнал между датчиком и пультом управления.
  17. E 78 — срыв пламени.

Автономка «Планар» – это воздушный отопитель, разработанный российскими специалистами, производство которого осуществляется в Самаре. Модельный ряд этих автомобильных отопителей состоит из четырех устройств (Планар 2Д, Планар 4ДМ2, Планар 44Д, Планар 8ДМ), каждое из которых доступно в двух вариантах – 12 и 24 Вольта. Даже в серьезные морозы такая установка может обеспечивать оптимальную температуру воздуха в салоне автомобиля. Сначала кратко рассмотрим устройство и принцип работы отопителя, а потом изучим все ошибки «Планар» (коды неисправностей) и их расшифровку.

Автономные жидкостные подогреватели

Предпусковой подогреватель дизельного двигателя

Жидкостные предпусковые подогреватели двигателя являются полностью автономными. Они устанавливаются в моторном отсеке автомобиля и могут работать на бензине, дизельном топливе или газе.

Устройство

Основные компоненты жидкостного предпускового подогревателя:

  • электронный блок управления подогревателем (контроллер, отслеживающий температуру, перегрев, подачу топлива, воздуха и т. д.)
  • топливный насос с топливопроводом
  • воздушный нагнетатель, подающий воздух в камеру сгорания
  • «котел», включающий камеру сгорания, теплообменник
  • циркуляционный насос, прокачивающий охлаждающую жидкость
  • реле, включающее вентилятор штатной «печки» для обогрева салона
  • орган управления подогревателем (таймер, пульт дистанционного управления, GSM-модуль для запуска подогревателя по телефону).

Принцип работы

После запуска подогревателя с помощью органа управления топливный насос подогревателя подает топливо из топливного бака автомобиля в камеру сгорания подогревателя. В камере сгорания топливо смешивается с воздухом и воспламеняется свечой зажигания. В результате сгорания топлива образуется тепло, которое передается через стенки теплообменника охлаждающей жидкости автомобиля. Насос подогревателя прокачивает охлаждающую жидкость по малому контуру системы охлаждения — рубашке блока цилиндров и штатному отопителю салона. При достижении заданной температуры охлаждающей жидкости реле (при его наличии) включает вентилятор штатной «печки» для обогрева салона. Жидкостными подогревателями нельзя пользоваться в гаражах, не имеющих системы вентиляции. Потребление топлива составляет около 0.5 л в час в режиме полной нагрузки.

К преимуществам жидкостных подогревателей обычно относят возможность сесть в мороз в прогретый салон автомобиля с размороженными стеклами и сразу начать движение, не тратя время на прогрев. Кроме этого увеличивается ресурс двигателя, так как холодный запуск двигателя сильнее снижает его ресурс. К недостаткам относится высокая цена жидкостных подогревателей.

К недостаткам можно отнести тот факт, что во время работы, автономный подогреватель двигателя, циркуляционный насос, вентилятор салона автомобиля потребляют электрический ток от аккумуляторной батареи автомобиля. Если аккумуляторная батарея автомобиля уже слабая — это может привести к её быстрой разрядке.

Также можно использовать автономные подогреватели при движении автомобиля для помощи штатной системе обогрева в особо холодное время, когда автомобиль может просто выстывать на ходу, особенно полезным это может оказаться для автомобилей с дизельным двигателем, теплотворная способность которых ниже. Многие автопроизводители уже с конвейера выпускают автомобили с предустановленным автономным подогревателем двигателя.

Система контроля и управления


С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

  • включение и отключение аппарата;
  • контроль и управление процессом горения топлива;
  • начальная диагностика при поломках во время запуска;
  • автоматическая вентиляция после остановки Планара;
  • аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы


Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

  • По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
  • По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
  • Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

  • ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
  • ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
  • ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Принцип работы и особенности отопителя Планар


Обогреватель Планар работает на собственном топливе по принципу конвекции Обогреватель Планар – продукт российских и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

  • Все элементы располагаются в цилиндрическом или коробчатом корпусе.
  • Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
  • Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
  • Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
  • Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
  • Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
  • Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
  • Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
