Что такое Мехатроник DSG: назначение, устройство и неисправности

Что такое мехатроник

Мехатроник — это электронно-гидравлический блок, устанавливающийся в преселективную коробку переключения передач DSG в моделях VAG. Dsg — это аббревиатура, в переводе с немецкого языка Direkt Schalt Getrieb — коробка прямого включения передач. В свою очередь, что такое преселективная коробка? Это коробка с двойным действием, то есть по сути — полуавтомат, который состоит из двух механических КПП с умной системой переключения с одной на другу.

Установленные в коробке датчики передают значения следующие значения в ЭБУ: температура, давление масла, число оборотов входного вала, число оборотов выходного вала и т.д. Электронный блок на основе этих данных формирует и посылает управляющие сигналы в гидроблок, где также, под управление ЭБУ начинает работать гидроконтур.

Так выглядит мехатроник

Если все узлы всей КПП работают отлично, то мехатроник эффективно управляет роботизированной КПП. ЭБУ, обработав данные с датчиков, подбирает оптимальный момент, когда надо повысить или понизить передачу.Кроме этого, мехатроник ДСГ следит за работой фрикционной муфтой и взаимодействует с другими элементами системы. Если мехатроник сломается, то машина дальше ехать не сможет, что иногда возможно с классической коробкой автомат. То есть, в случае появления каких-либо неисправностей при эксплуатации преселективной коробки передач, автомобиль желательно не эксплуатировать. Это может вывести из строя всю коробку.

Кроме получения таких данных, как температура и давление масла в коробке, мехатроник ДСГ — электронный блок управления трансмиссионным узлом получает сигналы рабочих характеристик ДВС, сервопривода, сцепления. Поэтому, если двигатель машины работает со сбоями, то мехатроник будет получать эти данные, что может также вылиться в неправильную работу коробки. Чтобы такие коробки служили долго, по их эксплуатации есть правила и рекомендации, которые мы рассматривали в этом материале: Как правильно ездить на автомате.

Первые образцы АКПП имели блоки встроенной памяти с записанными микропрограммами. Эти программы управляли работой коробки. Эти программы нельзя было перезаписать.

Потом появились модели коробок, в которых можно было перезаписать программы для разных режимов эксплуатации авто. Таким образом, возможность перепрошить АКПП сделала режим работы системы гибкой. Сейчас конструкции коробок автомат становятся сложнее, принцип их работы меняется.

Новое поколение коробок DSG также можно прошивать и изменять условия работы. Коробки в которых есть мехатроник, адаптивны, алгоритмы по которым работают такие коробки сложные.

Самые распространенные неисправности

В преселективных 7-ступенчатых коробках DSG (Direkt Schalt Getriebe) сухого типа используются 2 фрикционные муфты сухого трения с электронно-гидравлическим способом управления.

Муфты отвечают за четные и нечетные ряды передач, обеспечивая быстрое и плавное переключение. Но в процессе эксплуатации возникают неисправности, которые выражаются в ударном переключении скоростей или появлении посторонних звуков.

Основные проблемы

После начала массового производства роботизированной 7-ступенчатой коробки передач DSG сухого типа появились проблемы с электронным блоком управления. Контроллер выходит из строя из-за замыкания дорожек внутри конструкции. Сгоревший контроллер подлежит восстановлению (за исключением случаев, когда из строя выходят микросхемы), но ремонт занимает много времени и обходится владельцам дорого. Дополнительно требуется провести диагностику коробки и устранить причину повышенной нагрузки на токопроводящие дорожки блока управления.

Электронный контроллер включает помпу только при падении давления ниже допустимого порога, при достижении верхнего предела насос отключается. В процессе эксплуатации коробки внутренний контур мехатроника перестает держать давление, что приводит к непрерывной работе насоса. Через 10 минут работы привода на панели приборов включается предупредительная надпись Play protection.

Исправный гидравлический контур набирает давление за 1-2 секунды, при утечках помпа или работает постоянно, или отключается на 2-3 секунды. Пренебрежение появившейся надписью приводит к перегреву и повреждению силового привода насоса.

Дополнительной проблемой агрегатов ранних серий 0AM (до 2013 г.) является поломка вилок переключения скоростей. Ранняя модель узла перемещается по втулке, содержащей шаровую опору. При резких переключениях (в момент интенсивного разгона) втулка разрушается, металлические элементы попадают в механическую часть коробки. В результате разрушаются зубья шестерен, а металлическая пыль препятствует работоспособности датчиков, расположенных в мехатронике. С 2013 г. стали применяться монолитные вилки, детали и ранние элементы взаимозаменяемы.

Вторичные проблемы

Дополнительные проблемы, встречающиеся на машинах с сухой 7-ступенчатой коробкой DSG:

Вибрации кузова автомобиля в момент перехода с 1 скорости на повышенную, проблема наблюдается и при понижении передач (со 2 на первую). Причиной дефекта является недоработка программного обеспечения контроллера, который резко соединяет диски фрикциона. Для восстановления работоспособности агрегата требуется установить доработанную версию прошивки.
Вибрации при равномерном движении на малой скорости на 2 передаче, дефект возникает из-за отсутствия успокоителя крутильных колебаний на втором сцеплении. Отказ от дополнительного успокоителя позволил снизить цену трансмиссии и упростить конструкцию. Владелец может установить модернизированные фрикционные диски LUC с доработанными накладками и перепрограммировать контроллер, но полностью устранить вибрации невозможно.
Стук при движении на малой скорости возникает из-за взаимодействия плотно посаженных элементов. При вращении деталей возникают резонансные колебания, которые воспринимаются водителем как стук, сопровождаемый ритмичной вибрацией. При повышении или снижении скорости звук пропадает. Малый объем жидкости в картере способствует усилению звука, который не является признаком неисправности.
Толчки при начале движения и при переводе селектора из положения движения вперед в режимы «спорт» и «принудительное переключение» указывают на повреждение фрикционов или мехатроника. Для выяснения причины поломки требуется обратиться в сервисный центр, оснащенный диагностическим оборудованием для коробок DSG сухого типа.
Падение динамики разгона, связанное с чрезмерным износом фрикционных накладок. Дефект наблюдается на агрегатах с пробегом более 200 тыс. км или после длительной работы коробки в условиях повышенной температуры (механическое разрушение накладок из-за перегрева).

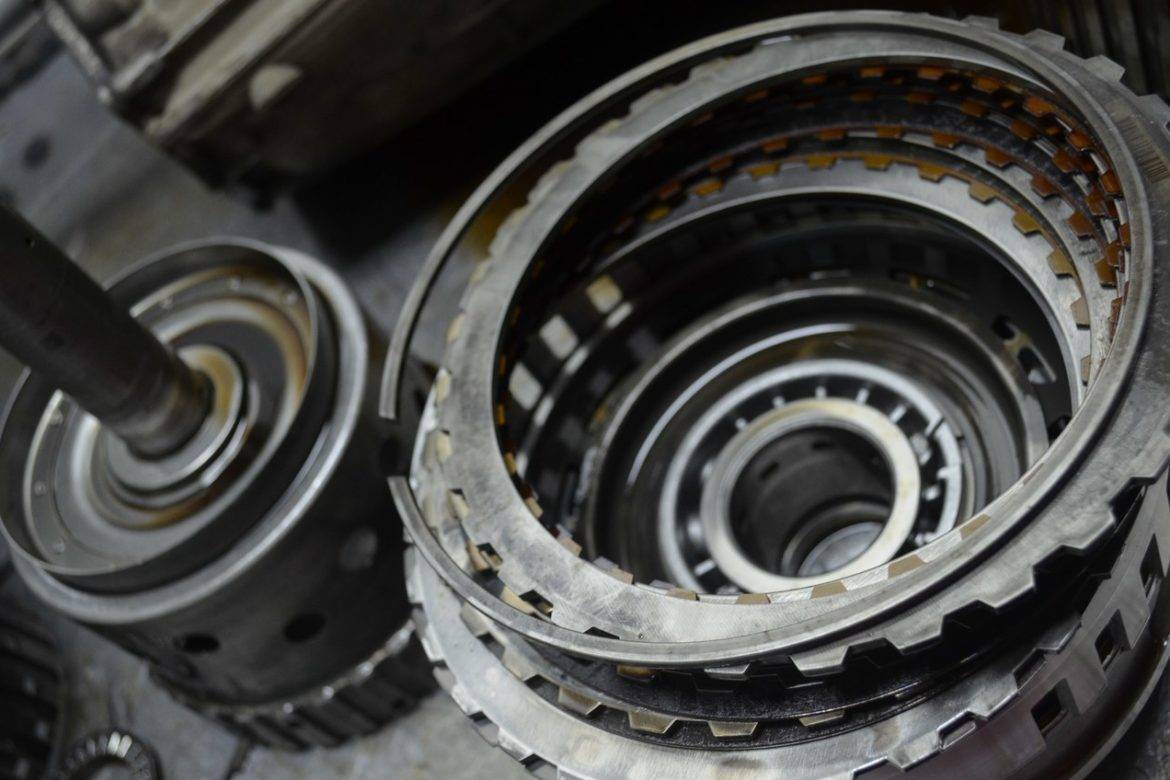

Износ фрикционных накладок.

Достоинства и недостатки роботизированной АКПП

Роботизированная КПП имеет свои достоинства и недостатки в сравнении с другими трансмиссиями.

Достоинства коробки ДСГ:

уменьшенный расход топливной смеси (до 10-20%);
возможность ручного управления, похожее на МКПП;
отсутствие потери мощности при смене ступеней;
плавность движения автомобиля;
высокие динамические характеристики автомобиля, оснащенного коробки ДСГ;
уменьшение времени, необходимого для разгона;
возможность автоматического и ручного выбора передач;
комфортное управление автомобилем, оснащенного такой КПП;
отсутствие педали сцепления и привычный рычаг селектора, что не вызывает сложностей при переходе с автомобиля с классической АКПП;

Недостатки коробки ДСГ:

высокая стоимость автомобиля с ДСГ по сравнению с машинами, оборудованными другими видами трансмиссий;
эпизодически робот подтормаживает и не успевает за динамичным разгоном автомобиля, осуществляя смены ступеней с небольшой задержкой;
мехатроник является одним из слабых мест в коробке ДСГ, периодически возникает неисправности в этом блоке;
при возникновении неисправности в мехатронике требуется его замена, так как он не подлежит ремонту;
уменьшенный ресурс КПП;
неисправности мехатроника способствуют частые перепады температур, что особенно актуально в зимнее время;
срок службы ДСГ-7 и ее компонентов заметно меньше, чем в ДСГ-6;
повышенный нагрев коробки из-за непрерывной активности преселектора;
увеличение стоимости обслуживания роботизированной КПП;
сложность ремонта роботизированной коробки, который могут осуществить не многие СТО;
не устанавливается на внедорожники и другие мощные автомобили;
дороговизна ремонта, в некоторых случаях приходится полностью менять DSG.

Рекомендации по правильной эксплуатации автомобиля, оснащенного КПП ДСГ, позволяющие продлить эксплуатационный срок службы:

своевременное техническое обслуживание КПП ДСГ (замена трансмиссионной жидкости по регламенту – не более 60000 километров, устранение неисправностей);
прогревание роботизированной КПП путем кратковременного нахождения автомобиля после запуска в стоящем положении;
плавность движения после прогрева на протяжении 1-5 километров с момента начала движения;
избегание пробуксовывания колес;
при остановках более 1 минуты рекомендуется переводить селектор коробки ДСГ в режим нейтрали;
при вождении по снегу и льду рекомендовано включение режима «снежинка», при его наличии;
при динамичной езде и быстрых разгонах желательно переводить рычаг селектора в положение «спорт»;
при прохождении каждого технического обслуживания необходимо проводить диагностику коробки ДСГ и производить инициализацию;
педаль акселератора необходимо выжимать плавно, даже на ручном режиме;
разгон желательно осуществлять в ручном режиме, а плавную езду и торможение – в автоматическом;
постановка автомобиля с коробки ДСГ на стоянку в положении селектора «нейтраль» с обязательным включением стояночного тормоза (ручника).

https://youtube.com/watch?v=f3D8P4MmIgo

Роботизированная коробка является, по сути, усовершенствованной МКПП, переключение ступеней в которой происходит при помощи мехатроника на основании различных параметров, считываемых датчиками. При соблюдении определенных рекомендаций можно существенно продлить срок службы роботизированной коробки.

5 основных неисправностей DSG 7 — видео

Концерн VOLKSWAGEN продает в большей степени автомобили малой и средней мощности, на которые устанавливать DSG6 не имеет смысла — слишком дорого. Поэтому в 2008 году свет увидел семиступенчатую DSG, разработанную совместно с LUK. В чем же ее отличие от зарекомендовавшей себя DQ250?

Робот имеет 7 ступеней, сцепление стало сухим — почти как на “ручке”, насос гидросистемы работал не постоянно, а от электромотора — по требованию, это дало дополнительную экономию на малых нагрузках. Максимальный Hm, который переваривает DSG7 — 250Hm. С точки зрения потреб. качеств позиционировалась она как: экономичная, легкая (легче DSG6) и очень шустрая. Volkswagen заявил, что служит такой агрегат до 300.000 км. Конструкторам действительно удалось сделать скорострельную коробку, потери которой сведены к минимуму, но к сожалению все это отразилось на комфорте и надежности.

Остальные модификации

Затем выпустили еще две модификации, обе имеют мокрое сцепление и 7 ступеней. Речь идет о выпущенном в 2008 году S-tronic для автомобилей Ауди с продольным расположением мотора и перевариванием 600Hm, а уже в 2010 DSG для поперечной компоновки (до 500Hm).

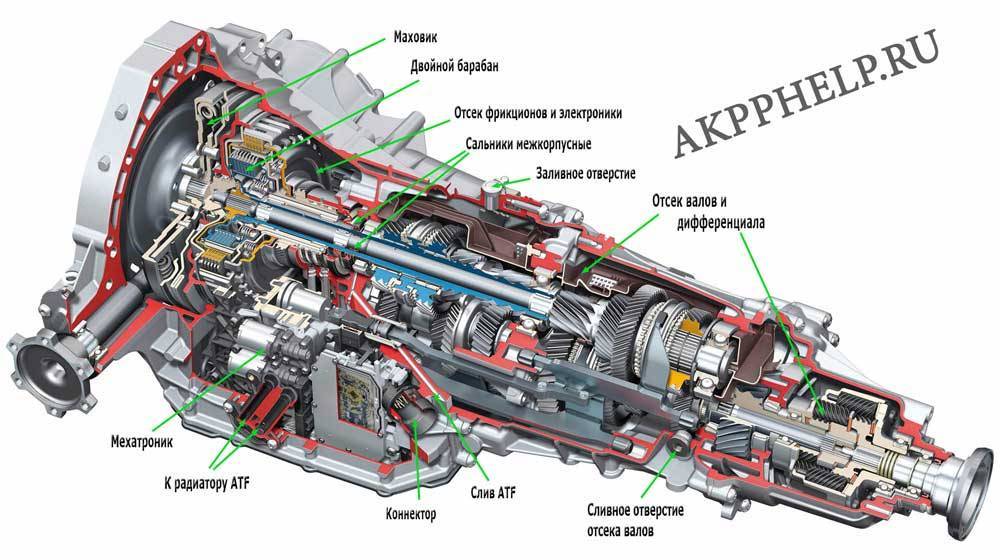

DL501 в разрезе

Отметим так же, что с осторожностью стоит относиться лишь к модификации DQ200, поскольку остальные генерации DSG по-надежности не уступают классическим АКПП

Ремонт мехатроника и коробки ДСГ

Как показывает практика, мехатроник не отличается высокой надежностью, однако устройство является дорогостоящим, а также отличается сложностью в плане конструкции.

По ряду причин до недавнего времени такой блок считался неремонтопригодным. Другими словами, как официальные, так и неофициальные сервисы в случае проблем с мехатроником зачастую ограничивались только перепрошивкой и/или заменой блока.

Сегодня ситуация несколько изменилась, так как широкое распространение коробок DSG и неисправности, связанные с данной трансмиссией, сначала породили спрос, а затем и предложение. Ремонт мехатроник и коробки ДСГ в целом стал одним из доступных вариантов, которые позволяют избежать полной замены дорогостоящих компонентов.

Что касается ремонта DSG, именно мехатроник является «мозгом» данной коробки. При этом процессорная его часть является сложным электронным устройством. Если просто, большинство проблем с процессором мехатроника предполагает замену всего блока на новый или б/у.

Также в некоторых специализированных центрах предлагается перепрошивка мехатроника, после чего устройство ставится на автомобили, где изначально стоит блок другого типа (например, установка мехатроника от Skoda на Audi). Как видно, сегодня можно говорить о подобии взаимозаменяемости, пусть и не официально.

Конечно, присутствуют определенные риски. По этой причине необходимо выполнять такие работы только в проверенных автосервисах и узкоспециализированных мастерских по ремонту АКПП и DSG, которые также готовы предоставить гарантию на выполненные работы.

Признаки неисправностей мехатроника DSG и диагностика

Рассмотрев мехатроник (мехатрон), что это такое и как работает, можно перейти к признакам и симптомам проблем с указанным блоком управления. На проблемы с коробкой DSG (как ДСГ-6, так и ДСГ-7) явно указывают рывки, удары и толчки при разгоне.

Как правило, речь идет о толчках во время активного набора скорости, а не постоянно в моменты переключения передач «вверх» и «вниз». Параллельно могут присутствовать вибрации во время разгона, также некоторые передачи могут не включаться, коробка затягивает переключения и т.д.

В подобных случаях, если проблем с пакетами сцепления нет, зачастую виновником становится мехатроник. Другими словами, рывки при переключениях передач возникают по причине того, что неисправен или некорректно работает блок управления.

Так или иначе, необходима диагностика мехатроника DSG. Что касается проверки, можно обратиться на СТО или же выполнить процедуру самостоятельно. Для этого необходимо иметь диагностический кабель VAG com.

Примечательно то, что такой кабель для компьютерной диагностики автомобиля будет стоит столько же, сколько и разовое обращение в сервис. Становится понятно, что оптимально приобрести кабель и в дальнейшем проводить диагностику своими руками.

Чтобы выполнить проверки, нужен ноутбук, а также кабель и ПО, которое поставляется в комплекте с кабелем. На практике вся диагностика занимает не более 20-30 мин., в комплекте с кабелем идет подробная инструкция, а также расширенная база данных с заводскими параметрами.

В результате сравнить полученные данные при проверке автомобиля с заводскими настройками не составляет труда. Благодаря такой возможности провести диагностику DSG и мехатроника самому, можно быстро считать ошибки, затем расшифровать коды и самостоятельно оценить масштабы проблемы, возможные повреждения/неисправности, стоимость ремонта и т.д.

Разновидности

Роботизированные КПП могут быть двух видов — ДСГ 6 и ДСГ 7. Первая появилась в 2003 году и работает при «мокром» сцеплении. Главным недостатком такой DSG считается потеря мощности транспортного средства за счет трансмиссионной жидкости. Спустя пять лет появилась DSG 7, работающая на «сухом» сцеплении. Далее, рассмотрим устройство, свойства и различия этих двух агрегатов.

Коробка ДСГ 6

DSG 6

Как уже понятно, коробка передач DSG 6 — это усовершенствованная шестиступенчатая механическая КПП. Такие коробки имеют два первичных вала, и два вторичных, причем один из них внешний, а другой — внутренний, то есть расположен внутри первого. Каждый из них соединяется с мотором через сцепление. Внешний вал отвечает за четные передачи, внутренний — за нечетные.

Непосредственным переключением передач управляет электронный блок. Делает он это, разумеется, в автоматическом режиме на основании показателей датчиков скорости, положении педали газа, и прочих систем машины. Такие агрегаты намного экономнее и быстрее обычных механических, а по своим габаритам, весу, плавности переключения скоростей и величине передачи крутящего момента ничем не уступают АКПП. Основным недостатком их является высокая цена. В том числе, это касается и ремонта.

Коробка передач ДСГ 7

DSG 7

Такая коробка DSG состоит из четырехсот деталей, но ее вес не превышает 70 кг. Первое, чем отличается данный агрегат от своего предшественника — это сухое сцепление. Это, если не говорить о конструктивных преимуществах. ДСГ 7 значительно сокращает количество нужного масла для коробки (около 1,7 литра по сравнению со стандартом — 6,5 л). В системе трансмиссионная жидкость используется исключительно для смазки шестеренок и подшипников (в традиционных АКПП много масла уходит на охлаждение сцепления). В итоге автомобилю обеспечивается более высокий коэффициент полезного действия КПП, что позволяет снизить расход бензина.

Все компоненты системы ДСГ 7, в том числе электронное управление и валы — первичный и вторичный — работают между собой слаженно, в результате чего каждая последующая скорость передачи готова к переключению и ожидает только сигнала. Сам процесс переключения скоростей происходит в один миг, а при быстрой езде этот эффект особенно заметен (даже с самым динамичным переключением передач вы не заметите прерывания потока мощности). Основным преимуществом является относительно невысокая для потребителя стоимость, но и у ДСГ 7 есть свои недостатки. В частности, при старте замечаются рывки, а если вы часто стоите в пробках, то и износ агрегата увеличивается.

АКПП DSG 6 в разобранном состоянии

Рекомендуем: Какое давление должно быть в шинах автомобиля

Ресурс узлов и деталей

Самая «больная» тема для владельцев роботов — это ресурс сцепления. У первых версий DQ200 этот показатель весьма скромный, но после модернизации он увеличился до 80-90 тыс. пробега. Мастера автосервисов отмечают, что им все чаще приходится видеть «роботы», в которых этот узел прошел более сотни. Но, следует отметить, что на автомобилях с тюнингованным двигателем срок службы сцепления сокращается почти в два раза.

Вилки сцепления и выжимной подшипник ходят довольно долго, но обычно менять их приходится вместе со сцеплением, поэтому их ресурс тоже можно считать не превышающим 100 тыс. км.

Мехатроник, к сожалению, может выйти из строя даже при небольшом пробеге. В «сухих» трансмиссиях актуальной проблемой является перегрев, если такая ситуация произошла, то электронный блок управления может отказаться работать. При правильной эксплуатации мехатроник может служить 100-150 тыс. км, но у любителей агрессивной езды он может отказать даже на практически новой коробке.

Механическая часть выходит из строя редко. Она довольно прочная, имеет оптимальную конструкцию. Но практика показывает, что экстремальное вождение, перегрузки и несвоевременное устранение мелких неисправностей может вывести из строя абсолютно все.

Проверяем DSG DQ381 перед покупкой: есть ли жизнь с роботом со вторичного рынка?

Перед покупкой авто проверяем DSG только специализированным оборудованием. Параметров очень много, но особо важен факт отсутствия перегревов Определить наличие DSG DQ381 на автомобиле можно за счет внешнего масляного фильтра: у 0GC фильтр расположен вертикально, у DQ250 от DQ500 — горизонтально. В VIN-коде данные о коробке не указываются, однако обозначение можно найти на информационной табличке автомобиля — будет указана аббревиатура 0GC.

Ввиду технологической сложности проверять DSG DQ381 рекомендуется только в сервисе — через диагностическое оборудование отображается:

История эксплуатации автомобиля.
Процентный остаток ресурса сцеплений.
Температурный режим работы трансмиссии.
Состояние трансмиссионной жидкости.

Загрязненное масло, изношенное сцепление — хороший повод для торга и капитального обслуживания трансмиссии после покупки, а вот температурные отметки в истории работы сцепления более 300 градусов говорят о боевом прошлом КПП.

Гарантийный пробег коробка точно отработает, на автомобилях, прошедших от 200 000 км приобретение DSG всегда лотерея — билеты следующие:

Комплект сцеплений — 30–60 000 руб.
Мехатроник — 130–140 000 руб.
Двухмассовый маховик — от 40 000 руб.

Повторный ремонт или приобретение контрактных запчастей увеличивают шансы на повторный розыгрыш поездки в автосервис

Также следует осмотреть автомобиль визуально, обратить внимание на грани болтов корпуса DSG DQ381 — критически важно, чтобы трансмиссия после завода не вскрывалась

При тест-драйве автомобиль не должен пинаться, переключаться с пробуксовками, в спортивном режиме робот обязан мгновенно отщелкивать все передачи. Определить доживающую свой ресурс трансмиссию поможет переключение селектора КПП в статике и в движение: пинки при переключении режимов и пробуксовки на скорости — явный признаки не обслуженной DSG. Кроме того, характерной проблемой DQ381 считается сильный удар с 1 на 2 передачу при резком ускорении — это свидетельствует о неисправности первого сцепления или приводного вала, и говорит о агрессивном стиле эксплуатации автомобиля.

В случае приобретения автомобиля с пинающейся DQ381 крайне рекомендовано записаться на диагностику, а также провести адаптацию сцепления и внеплановую замену трансмиссионной жидкости.

Отдельное внимание уделяется сервисной книжке — поскольку коробку свежая, брать автомобиль рекомендуется только при полной истории обслуживания и, желательно, с действующей гарантией
