Ремонт и замена своими руками
При повреждении элементов конструкции ремонт датчика невозможен. Владельцу автомобиля необходимо поменять деталь на оригинальный сенсор или найти по справочникам либо каталогам аналог. Алгоритм установки нового датчика зависит от конструктивных особенностей автомобиля. Для выполнения работ нужен набор слесарного инструмента (гаечные ключи и отвертки). Процедура занимает 10–20 минут.
Чтобы заменить неисправный датчик положения распределительного вала, необходимо (на примере Lada Priora с 16-клапанным мотором):
- Найти точку установки сенсора по электрической схеме или жгуту проводки, подведенному к передней крышке двигателя рядом со шкивом коленчатого вала.
- Снять колодку проводки и отвернуть 2 болта, а затем аккуратно вынуть датчик из посадочного гнезда.
- Осмотреть изделие. Если на корпусе имеются следы механического воздействия, снять пластиковый кожух и проверить состояние газораспределительного механизма. В противном случае установить новый сенсор, завернуть крепежные болты и подключить сигнальный кабель. При монтаже убедиться в наличии резинового уплотнителя.
Подобные требования обусловлены жесткими условиями эксплуатации (узлы работают в условиях перепадов температуры и подвергаются вибрационным нагрузкам). Циклы нагрева и охлаждения негативно влияют на полупроводники и способны разрушить пластиковый корпус. Вода или конденсат проникает в трещины и ускоряет выход датчика из строя.

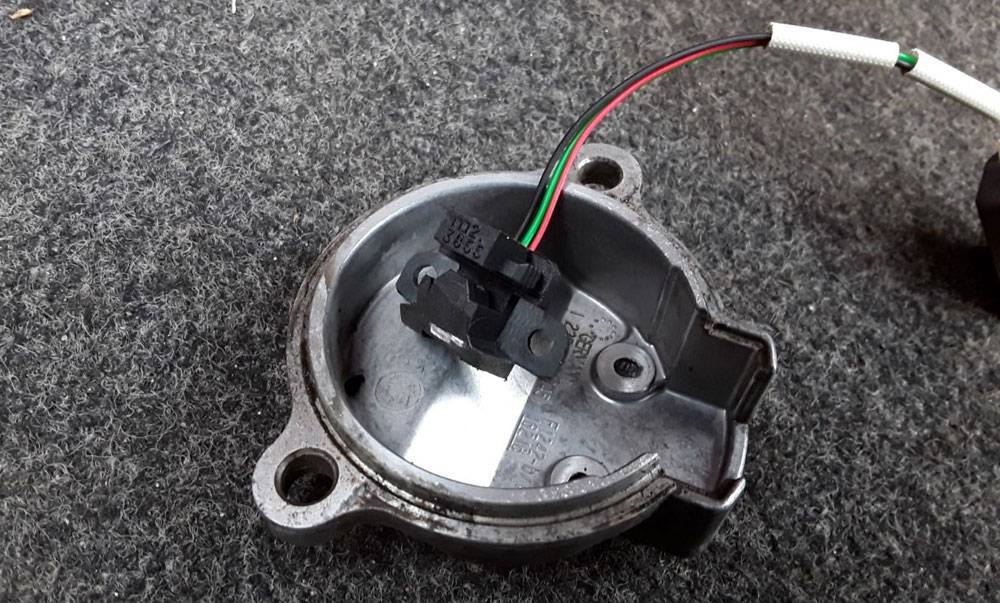

Чтобы заменить датчик, нужно найти точку установки сенсора.
Для замены датчика в трамблере следует:
- Отстегнуть защелки и снять крышку.
- Установить метки на шкиве коленчатого вала и газораспределительного механизма.
- Отвернуть болты крепления и снять распределитель зажигания для дальнейшей разборки.
- Демонтировать неисправный датчик и произвести осмотр и обслуживание элементов конструкции.
- Установить новый сенсор и произвести сборку в обратной последовательности.
- Проверить работоспособность двигателя и произвести регулировку зажигания (при необходимости).
Признаки, симптомы и причины неисправности датчиков в автомобиле.
Доброго времени суток уважаемые читатели, в этой статье мы разберем многие причины но в основном симптомы неисправности датчиков автомобиля. Помните, что прежде чем ехать в сто и паниковать стоит потратить немного времени и постараться самому найти причину неисправности и сэкономить средства.
Признаки неисправности датчика ДПДЗ:
— на холостом ходу возможны высокие обороты, это наиболее характерный признак; — заметное снижение мощности двигателя и ухудшение приемистости; — при нажатии акселератора рывки, провалы и подергивания; — плавающие обороты на холостом ходу; — при переключении передач самопроизвольно выключается двигатель; — возможны перегревы; — детонация. (лично у меня симптомами были высокие обороты, отсутствие возможности тормозить двигателем, рывки, понижение мощности и соответственно повышенный расход бензина).
на фото видно сильно изношенные дорожки
Причинами неисправности датчика ДПДЗ могут быть: — окисление контактов — помочь в этом случае можно, надо взять специальную жидкость WD и ватным тампоном почистить все контакты в колодке и под крышкой; — изношенные подложки датчиков в том случае, если в их конструкции было предусмотрено напыление резистивного слоя; — выходит из строя подвижный контакт — возможна поломка какого-нибудь наконечника этого контакта, тогда образуется задир и другие наконечники тоже выходят из строя; — дроссельная заслонка на холостом ходу до конца не закрывается — в этом случае можно немножко подпилить напильником посадочные места датчика и заслонка должна будет закрыться.
Датчик дпдз выходит из строя редко, однако рядовой автовладелец не сможет диагностировать выход его из строя, так же некоторые не знают где находится датчик. Датчик располагается напротив дроссельной заслонки.
Ошибка check выскакивает не всегда.
Признаки неисправности клапана холостого хода:
— неустойчивые обороты двигателя на холостом ходу; — самопроизвольное повышение или снижение оборотов двигателя; — остановка работы двигателя при выключении передачи; — отсутствие повышенных оборотов при запуске холодного двигателя; — снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д).
К лапан холостого хода в таком состоянии нормально функционировать не сможет.
Ошибка check выскакивает не всегда.
Лучшая профилактика клапана холостого хода это периодически снимать и чистить клапан холостого хода, обычно это делают осенью и весной. Расположен клапан возле дроссельной заслонки.
Признаки неисправности датчика ДМРВ:
Признаки неисправности датчика дмрв или абсолютного давления во впускном характеризуются: — До 70 градусов машина более менее работает хорошо, после 70 начинается нестабильный холостой ход; — Провалы при разгоне и подтраивания; — Машина иногда глохнет на холостом ходу при резком нажатии педали газа; — Повышенный расход; — Неприятный запах выхлопа; — Хлопки в глушителе при работе и иногда хлопки во впускном коллекторе. (неправильный угол опережения зажигания из-за неисправного датчика)
Датчик расхода воздуха очень чувствительный и чистить его самому не рекомендуется, чем чаще вы меняете фильтр тем дольше он вам прослужит.
Ошибка check выскакивает только тогда, когда датчик дмрв перестал работать окончательно, а давать неверные показания может долгое время.
Проверить дмрв или датчик массового расхода воздуха можно имея под рукой мультиметр или диагностический сканер.
Признаки неисправности датчика скорости:
— спидометр не работает или дает неверные показания; — нестабильный холостой ход; — повышенный расход горючего; — мотор перестает развивать полную мощность. — стрелка указателя топлива почти мгновенно реагирует на колебания уровня топлива в баке, т.к. компьютер думает, что автомобиль не движется, и меньше «сглаживает» показания датчика; — одометр не наматывает пробег; датчик в акпп — АКПП при переключении скорости сбрасывается сама на нейтралку, или самопроизвольно нелогично переключается; — машина перестает реагировать на педаль газа и идёт накатом; — при городском движении при наборе скорости коробка резко повышает обороты и не ускоряется, не реагирует на другие режимы 2 и 1. Она как бы едет только на 1 скорости но не тормозит двигателем.
Принципы работы и устройство датчика Холла
Датчик любого вида устанавливается на автомобиль с одной целью: получение информации об одном из многочисленных параметров его работы. Какой-то идентификатор отвечает за определение температуры в двигателе, другой отслеживает количество расходуемого воздуха, а третий всегда готов ответить за положение того или иного узла мотора. Именно для достижения последней цели нужен датчик Холла, который беспрерывно следит за положением коленчатого или распределительного вала.
Принцип работы датчика Холла основан на применении гальваномагнитного явления, открытого в 1879 году Эдвином Холлом. Суть последнего заключается в том, что посредством интеграции некоторого полупроводника (датчика Холла) в электросистему с магнитным полем на его выводах возникает напряжение
При помощи измерения напряжённости магнитного поля в системе зажигания и получается определять углы расположения коленвала и распредвала машины, что крайне важно для грамотного формирования знаний о моменте искрообразования на данный момент времени. Благодаря своей специфике, магнитный датчик Холла применяется исключительно в бесконтактных системах с протекающим в них током (в случае с автосферой – в бесконтактных системах зажигания или, в сокращении, БСЗ)
Обобщая отмеченную выше информацию, стоит поэтапно рассмотреть то, как работает датчик Холла
Если обращать внимание на этот процесс максимально просто, то его сущность заключается в следующем:
Аналоговый датчик Холла монтируется в систему зажигания автомобиля, что с точки зрения физики означает включение в электросеть (магнитное поле) дополнительного проводника
Уточняя этот момент, важно отметить, что устройство идентификатора предполагает использование высокотехнологичных проводников, которые позволяют не нарушать сопротивление и напряжение в цепи;
В процессе работы мотора, а именно в моменты искрообразования в датчике Холла формируется некоторое напряжение, которое и необходимо для определения точного угла коленвала и распредвала в конкретный момент времени;
После этого, выявленное изменение в магнитном поле системы зажигания автомобиля, передаётся на коммутатор, а затем отходит на иные узлы машины. Последние, к слову, основываясь на данном изменении в магнитном поле и расположении валов, могут принимать наиболее оптимальные решения в плане организации своей работы.
Возникновение и точная передача напряжения Холла через соответствующий датчик возможна благодаря уникальной схеме подключения последнего. Уникальность заключается в расположении датчика, который просто вмонтирован в электроцепь системы зажигания автомобиля и не нарушает работу таковой. Именно подобные характеристики идентификатора Холла позволяют ему оставаться наилучшим способом определения положения коленвала и распредвала мотора вот уже долгие годы.
Типы и сфера применения
Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:
- Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).
Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
- Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.
Следует отметить, что цифровой тип включает в себя следующие подвиды:
- униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
- биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.
Внешний вид цифрового датчика Холла Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.
Общая информация о датчике Холла
Во второй половине XIX в. Эдвин Холл проводил опыты с помещением металлических прямоугольных пластин, находящихся под постоянным напряжением, в магнитное поле. При прохождении потока и подаче питания в прямоугольном элементе возникала разность потенциалов, направленная под прямым углом к внешнему возмущающему воздействию.
… об эффекте Холла
Генерируемое напряжение оказывалось пропорционально интенсивности потока и силе пропускаемого тока. Эффект был назван по фамилии ученого, а впоследствии стал использоваться в датчиках Холла.
Принцип работы
В конструкцию датчика для машины входят постоянный магнит и микросхема с поддержкой эффекта Холла. Элементы установлены с воздушным зазором, в котором вращается металлический диск с выступами и впадинами. Поверхность обеспечивает периодическое экранирование потока. Сигнал от чипа подается на усилитель, а затем используется для работы системы зажигания или блока управления впрыском бензина.
Сферы применения
Датчик применяется для:
- определения положения коленчатого и распредвалов;
- фиксации вибрационных или ударных нагрузок;
- расчета частоты вращения или угла поворота исполнительного привода в оборудовании (например, в безколлекторных электродвигателях).
Изделия применяются для фиксации нагрузок.
Аналоговые/пропорциональные датчики для повышения стабильности и точности
Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.
Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.
Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:
Поворотный датчик Холла: преимущества и применение
Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.
В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.
Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.
Рисунок 3 – Поворотный датчик Холла, используемый в поворотной ручке стиральной машины
Линейный датчик Холла: преимущества и применение
Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.
Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.
Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.
Типы и сфера применения
На сегодняшний день существует несколько видов датчиков, которые работают по принципу Холла. Условно они делятся на два типа: цифровой и аналоговый.
Аналоговый датчик холла – самое первое устройство данного типа. Функционирование прибора зависит от силы магнитного поля: чем оно сильнее, тем больше напряжение будет вырабатывать сердечник. В автомобилях такие датчики сейчас не используются, потому что они имеют большие габариты и не всегда эффективную конструкцию.
Элемент аналогового датчика Холла
Цифровой датчик холла часто используется в автомобилях и может быть униполярным и биполярным. Вот их основные отличия:
- Униполярный датчик холла активируется, когда магнитное поле нарастает, а при снижении его силы, устройство выключается;
- Биполярный датчик холла реагирует не на саму силу магнитного поля, а на его полярность. При смене полюсов устройство включается/выключается.
Оба вида относятся к типу линейных датчиков холла. Но в категорию цифровых устройств также входит оптический датчик холла. В отличие от классического устройства, этот прибор не реагирует на магнитное поле. В нем установлен фотоэлемент, который фиксирует положение лопастей вращающегося ротора или вала намного эффективней.
Элемент цифрового датчика Холла
Плюсами такого типа датчиков являются:
- Не боится резкой перемены магнитного поля;
- На него не влияет магнитное поле генератора;
- Дольше работает в области действия переменного магнитного поля;
- По сравнению с классическим магнитным датчиком холла меньшая чувствительность к скачкам напряжения;
- Точнее фиксирует положение зубцов коленвала или другого вращающегося вала, что делает систему зажигания более эффективной.
Помимо привычной сферы применения (в системе зажигания и в некоторых автомобилях для контроля фаз газораспределения) датчики холла также используются для замеров силы тока, вибраций или углов поворота. Такие устройства работают как с переменным, так и с постоянным током.
В автомобилях в основном используются цифровой тип датчиков, которые фиксируют наличие и отсутствие магнитного поля определенной величины. По этому принципу срабатывают разные датчики скорости и положения.
Датчики, работающие по принципу Холла, также нашли свое применение и в электротранспорте. Так, их устанавливают для того, чтобы фиксировать и контролировать ток в электродвигателе в процессе езды, а также регулировать заряд/разряд АКБ.
Проверка работоспособности ДХ
В отличие от механических деталей автомобиля, неисправность которых зачастую определяется чисто визуально, с датчиком Холла такой фокус не проходит. Разумеется, если он подвергался ощутимому механическому воздействию (например, при ремонте трамблёра), то на его пластиковом корпусе останутся следы ударов, и это будет веской причиной для проверки работоспособности датчика. Точно так же, как и при осмотре проводки и выявлении проблемных мест (оголения изоляции, подгорания контактов и т. д.).
Поводом для таких действий могут стать и другие появившиеся в работе силового агрегата симптомы:
- он стал плохо заводиться;
- нестабильно работать в режиме ХХ;
- при работе двигателя на повышенных оборотах наблюдаются непредсказуемые провалы, проявляющиеся «дёрганьем» авто;
- мотор может просто глохнуть в самый неподходящий момент.
Если вы не дружите с техникой и никогда ранее не работали с электроизмерительными приборами, лучше всего обратиться к специалистам ближайшего автосервиса, которые проверят датчик Холла с помощью осциллографа, позволяющего вывить самые незначительные отклонения в работе устройства.
Но в принципе проверку датчика Холла мультиметром можно осуществить и самостоятельно, причём существует несколько способов выполнения этой процедуры.
Разумеется, самый кардинальный из них – установить заведомо рабочий датчик и проверить его в работе. Конечно, этот метод применим при наличии хорошего друга, готового предоставить вам на некоторое время своё устройство. Но если такая возможность имеется, то это самый простой способ удостовериться в жизнеспособности ДХ.
Если таковых добровольцев найти не удалось, стоит попробовать другой способ, для которого нам потребуется тестер. На работающем моторе необходимо проверить напряжение на выходе датчике, которое должно находиться в диапазоне 0.5-11.0 В. Если это не так – при бор неисправен и подлежит ремонту или замене.
Наконец, проверить функционирование ДХ можно посредством использования так называемого метода имитации. Он заключается в отсоединении от датчика колодки, включения зажигания (без запуска мотора!) и соединении шестого и третьего выхода. Проскакивание искры будет свидетельствовать о том, что устройство работает не в штатном режиме, то есть неисправно.
Рассмотрим ещё один способ, как проверить датчик Холла, также не требующий наличия вольтметра/тестера:
- подключаем свечу зажигания контактом к выводному проводу катушки зажигания;
- резьбовую часть СЗ закорачиваем на массу;
- выполняем демонтаж каретки вместе с датчиком Холла, затем подсоединяем разъем;
- при включённом зажигании проводим любым металлическим предметом (гаечным ключом или отвёрткой) возле ДХ. Наличие искры на свечке говорит о том, что прибор исправен.
О несложном тестировании датчика мы уже говорили. Напомним, речь идёт о проверке наличия электропитания на устройстве, требующем соединения в одну электрическую цепь обычного светодиода и резистора номиналом 1-2 кОм. В этом случае датчик отключаем от штекерной коробки, присоединяя один конец собранной цепи в клемме №1, а второй – к 3-ей клемме с последующим включением зажигания. При наличии вольтметра достаточно было бы измерить напряжение на ножках прибора, но в нашем случае тестер отсутствует, поэтому загорание светодиода будет свидетельствовать о том, что с питающим напряжением всё в порядке
Но если светодиод не загорелся – это может означать, что мы просто перепутали полярность подключения (а это для полупроводниковых устройств важно). Меняем полярность и снова включаем зажигание
Если и в этом случае лампочка не подаёт признаков жизни – значит, продолжаем наш эксперимент.
Для этого оставляем первую клемму в таком же положении, а провод с третьего контакта перебрасываем на второй. Проворачиваем распредвал (например, стартером, хотя можно и вручную любым удобным способом) и наблюдаем, как на это реагирует наш светодиод. Если при включённом зажигании он моргает с высокой частотой – датчик Холла исправен и не нуждается в замене. В противном случае потребуется более тщательная диагностика прибора, выполняемая на осциллографе. Скорее всего, у вас такого измерительного прибора нет, поэтому остаётся либо показать датчик специалисту, либо не заморачиваться и сразу приобретать новый.
Применение датчиков Холла
Разберем более подробно области применения датчиков Холла.
В смартфонах датчик Холла используется в комплекте с магнитным чехлом. Он позволяет определить чехол открыт или закрыт. Если чехол открыт, то смартфон включается, если открыт, то выключается. Также преобразователь Холла ориентирует телефон по горизонту земли и помогает работе компаса. На мобильных телефонах-раскладушках также применяется датчик Холла для определения телефон находится в открытом или закрытом положении.
умный чехол для смартфона
- В ноутбуках также датчик используется для определения открыта крышка или нет. Сам датчик Холла установлен на материнской плате. На крышке ноутбука установлен магнит. Закрываем крышку – экран гаснет.
- В стиральных машинах стоит таходачик для подсчета количества оборотов мотора. Электронная система стиральной машинки на основе показаний датчика принимает решение нарастить или уменьшить скорость оборотов и какое количество оборотов нужно для выбранного режима.
- В автомобилях часто используется эффект Холла в системах зажигания. Находится датчик в трамблере и заменяет собой контактор. Он определяет в какой момент появляется искра и передает данные в блок электроники. Могут применяться униполярные или биполярные данные. Момент создания искры и количество импульсов определяется бесконтактно и теоретически датчики могут работать неограниченное время.
- В системах сигнализации в бесконтактных выключателях.
- В системах контроля и управления доступом (СКУД) для чтения магнитных кодов
- В системах определения уровня жидкости.
- Для проверки наличия скрытой проводки.
- Для измерения силы тока.
Arduino с датчиком Холла
В робототехнических наборах для изучения эффекта Холла. Это позволяет наглядно показать, как используются магнитные поля в датчиках.
То есть датчики Холла применяются в технических областях там, где требуется бесконтактный способ считывания информации. Недостатком датчиков Холла является их зависимость от электрических помех в электроцепях и как следствие снижение надежности. Но при создании электронных устройств такие факторы учитываются и позволяют снизить эти негативные воздействия.
Функции датчика Холла в автомобиле
Как ни странно, но это единственный датчик, устанавливаемый в современном транспортном средстве, название которого содержит
Данный датчик единственный в автомобиле, который имеет имя собственное. Эдвин Холл – известный американский физик второй половины XIX столетия Он назван в честь известного американского физика Эдвина Холла, который и стал первым учёным, исследовавшим особенности поведения полупроводниковых материалов при взаимодействии с магнитным полем.
Строго говоря, датчик Холла отвечает за фиксацию магнитного поля. Делается это следующим образом: полупроводник в виде плоской пластины размещается в зоне действия магнитного поля. Когда на него подаётся напряжение, ток под воздействием силовых линий магнитного поля смещается к одному из краёв пластины, создавая разницу потенциалов, которую можно фиксировать.
Если говорить об автомобильном ДХ, то здесь он используется как ключ или реле. В трамблёре имеется магнит, который в момент пуска двигателя начинает вращаться, взаимодействуя с датчиком. Последний улавливает магнитное поле и подаёт электрический импульс, провоцирующий формирование искры зажигания.
Таким образом, ДХ является обязательным элементом системы зажигания. Но в некоторых случаях его используют и для других целей: в цифровых спидометрах/тахометрах, для контроля функционирования АБС, для проверки характеристик передаточных колёс и т. д.
Отличительной особенностью датчика Холла является простота конструкции и, соответственного, высокая надёжность устройства. Он практически не подвержен износу, а все его неисправности обычно происходят из-за загрязнения или внешнего механического воздействия. Как правило, ДХ устанавливают таким образом, чтобы его можно было легко демонтировать и поставить на место.
Как проверяют ДХ при возникновении подозрений
- Самое простое — подменить ДХ на заведомо исправный. Это избавит от возни со щупами, пробниками и осциллографами. А стоит датчик недорого, его всегда полезно иметь в запасе если не для замены, то именно для проверки забарахлившей системы впрыска или зажигания.
- Люди, знающие принцип действия датчика Холла, могут проверить его простейшими и не очень приборами. Например, щупом-пробником со светодиодом. Выход датчика представляет собой каскад с открытым коллектором. Это означает, что в положении физического нуля транзистор открыт, и если пробник включён между плюсом питания и выходом ДХ, то индикатор засветится. Перемещая репер перед полюсами датчика, можно заставить его мигать, что почти точно укажет на исправность ДХ и подсоединённых цепей проводки.
- Слово «почти» было употреблено в том смысле, что точно убедиться в исправности можно лишь с помощью цифрового запоминающего осциллографа, который имеется у многих диагностов как приставка к ноутбуку. С его применением можно проверить параметр, который недоступен щупам — быстродействие датчика. Фронты напряжения должны быть достаточно крутыми, что осциллограф и покажет. «Заваленный» фронт может оказаться тем самым случаем, когда датчик вроде работает, и пробник или мультиметр это подтверждают, а система сбоит и светит ошибки.
Почти все случаи, поясняющие, что такое датчик Холла в автомобиле, рассмотрены, остаётся упомянуть вполне возможное менее явное присутствие этих небольших приборов в автоэлектронике. Многие машины оснащаются достаточно мощными электродвигателями, где также для работы силовой электроники используются датчики Холла, следящие за положением ротора в магнитном поле. И даже этим, возможно, проникновение ДХ в авто не заканчивается. Компактный, надёжный и точный прибор всегда найдёт себе область работы во всё больше обрастающем электроникой современном автомобиле.
