За что отвечает датчик распредвала и его самостоятельная проверка

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

  • P0340 – отсутствует сигнал определителя положения распредвала;
  • P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
  • P0343 – уровень сигнала от измерителя превышает норму;
  • P0339 – от датчика поступает прерывистый сигнал.

Из наиболее оптимальных вариантов, по соотношению цена – качество, можем посоветовать автосканер Scan Tool Pro Black Edition.


Данный адаптер подключается к большинству автомобилей, начиная с 1993 г.в., прост и понятен в использовании, а так же имеет богатый функционал. В отличие от аналогов устройство умеет считывать все блоки автомобиля, а не только двигатель.

Но поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

  1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
  2. Измерение исходящего тока на управляющем контакте ДПРВ.
  3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

  1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
  2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
  3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
  4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.


Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте. Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Устранение неполадок

Датчик, вызывающий сомнения, заменяется на новый безусловно. Это недорого, рекомендуется даже профилактическая их замена каждые пять лет для повышения надёжности. Но при этом обязательно надо проверить состояние реперного элемента. Там недопустимы искажения геометрии, сколы, наличие грязи и стружки.

Все зазоры и относительное положение деталей должны быть штатными. При ремонте не всегда это соблюдается, что может вызвать в дальнейшем трудно диагностируемые проблемы.

Стоит уделить внимание и состоянию проводки. Особенно страдают от окисления контакты разъёмов, провода массы и места заделки проводов в наконечники

При наличии там следов медных окислов проводку надо перебрать и пропаять, а окисленные и ослабшие разъёмы подлежат замене.

Возможные причины неисправности

ДПРВ – это генератор импульсов, который создаёт очень слабый сигнал. Есть небольшая вероятность того, что ток постепенно ослабит целостность его обмотки. Однако вибрации, вызванные магнетизмом, проходят по зубьям редуктора. Когда распредвал поворачивается, сила меняется точно так же, как генерируемый сигнал. Эти вибрации вызывают микроскопические движения внутри ДПРВ, создавая слабые места в существенных частях, особенно обмотку в случае ДПРВ индуктивного типа.

С датчиком типа Холла совсем другая история. Этот тип ДПРВ представляет собой твердотельное устройство, то есть его электронный компонент, как диод или транзистор. Напряжение может повредить чувствительные части ДПРВ. Короткие замыкания и неправильные соединения могут также повредить его. И помните, что вам нужен источник питания, чувствительный к полярности.

Что такое Датчик положения распределительного вала (CMP)?

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.

В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками и предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает этот крутящий момент с помощью шестерней непосредственно цепи ГРМ (или на ремень ГРМ) на распределительный вал.

Распредвал

Чтобы определить изначально, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью как-раз датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.

Наиболее распространенные датчики распредвала это: -магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер автомашины.

Магнитный тип датчика распредвала производит собственный переменный ток (так называемая синусоидальная волна). Обычно этот датчик имеет два провода. Ну а датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала, имеет как правило, уже три провода.

Датчик положения распределительного вала

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться и два вида датчиков CMP.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Чем быстрее или медленнее вращается распредвал, тем большей или меньшей оказывается частота импульсов от датчика за определенный временной отрезок. Блок управления берет за основу эти сигналы, определяя положение поршня в первом цилиндре.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Датчик распределительного вала

Назначение

Составляющими распределительного вала являются элипсооборазные кулачки, каждый из которых воздействует на свой персональный клапан, то есть задача, поставленная перед распредвалом – это управление выпускными и впускными клапанами. Хотя он приводится в действие через ременный привод от коленчатого вала, частота его оборотов в два раза меньше частоты вращения коленвала.

Внешний вид

К сожалению, определить какая именно фаза работы двигателя в данный момент в действии только по положению коленчатого вала невозможно (такт сжатия с сопровождающим его воспламенением топливной смеси или же момент выброса уже отработавших газов), то датчик положения распредвала, помогает электронному блоку управления определить нужную фазу газораспределительного механизма. Внизу на фото показано как распределительный вал воздействует на клапан: Кулачок распредвала (1) вращаясь, воздействует на клапан (4) через толкатель (2) и пружину (3), седло клапана (6) открывается и через канал (5) происходит движение отработавших газов/топливной смеси из/в камеры/камеру сгорания (7).

Работа газораспределительного механизма

Принцип работы

В отечественном автомобилестроении датчики помогающие системе управления работой двигателя определять нужную фазу газораспределительного механизма начали использоваться еще в бесконтактных системах зажигания карбюраторных «восьмерок». Он устанавливался в трамблере, и работа его также основывалась на так называемом эффекте Холла. Данный датчик снимает и передает коммутатору сигнал, получаемый от металлической шторки имеющей одну прорезь, которая закреплена непосредственно на шестерне коленчатого вала (1).

Взаимное расположение металлического диска и датчика фаз

То есть, сама шторка (2) постоянно находится между магнитом, и считывающим его сигналы датчиком (3), тем самым не давая ему считать магнитные линии. Прорезь (4) служит для выработки и подачи импульса от датчика к электронному блоку управления (коммутатору). Представленная конструкция выполнена таким образом, что датчик фаз информирует коммутатор импульсом именно в тот момент, когда в первом цилиндре происходит такт сжатия. Параметры импульса: прорезь напротив – напряжение практически равно нулю, прорезь в стороне – напряжение практически равняется напряжению в бортовой цепи.

Отличия датчиков

Вышеописанная конструкция называется щелевой и применяется в системе управления 16-ти клапанного двигателя на ваз 2112/2110. На ваз 2115 замена датчика распредвала несколько отличается, так как двигателя ваз серии 2111 и 21214 оснащены датчиками фаз торцевого типа. Он также работает по принципу эффекта Холла, только в его конструкции используется не прорезь, а специальная задающая метка. В этом случае импульс проходит при приближении метки к датчику фаз. Так как расстояние между ними значительно меньше, чем между датчиком и самим распредвалом, то при сближении магнитное поле датчика меняется, что способствует формированию синхронизирующего импульса. На двигателях серии 2111 эта метка находится на самом распредвале, а на серии 21214 – на шкиве его привода.

Признаки неисправности

Чаще всего сбои в работе датчика фаз распредвала происходят из-за банального загрязнения контактирующих поверхностей и обрыва в цепи питания, при этом:

  • Горит лампочка сигнализатора «CHECK»;
  • Двигатель заводится только после продолжительного вращения стартером (примерно десять оборотов);
  • Немного падает мощность с одновременным увеличением расхода топлива (проблематично определить);
  • Ухудшение динамики, при разгоне появляются провалы.

Ни чего глобально — катастрофического данные сбои натворить в двигателе не смогут, но все же желательно с ремонтом не затягивать, благо цена вопроса невелика.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Какая коробка передач лучше: автомат, робот или вариатор?

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

  • загоревшаяся на панели приборов надпись Check;
  • неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
  • ухудшение динамики и снижение мощности;
  • увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340. Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения. Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора. Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место. Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.

Датчик положения распределительного вала что важно знать и уметь

Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя
. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика. Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания. Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

  1. На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
  2. Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
  3. При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
  4. Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

  1. Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
  2. Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
  3. Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

  1. Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.
  2. Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.
  3. Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

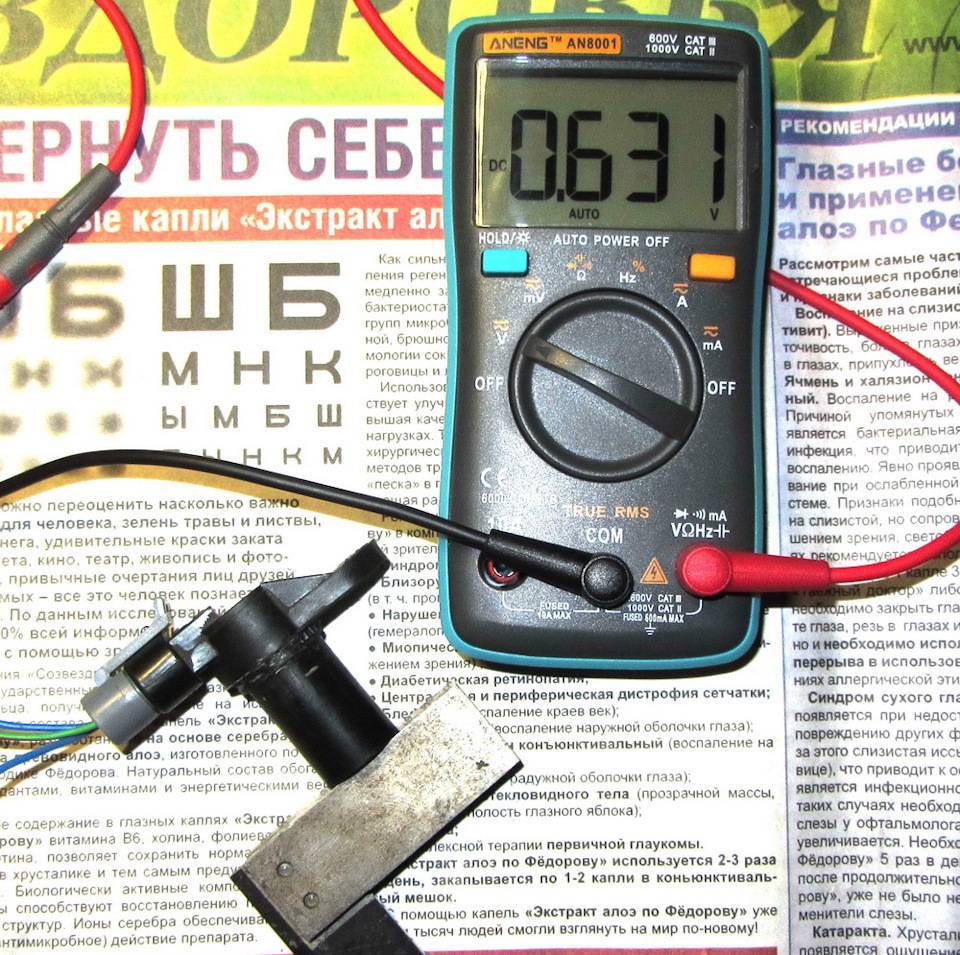

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Как проверить исправность и заменить датчик положения распредвала

Здравствуйте, уважаемые автомобилисты! Сегодняшняя тема посвящена небольшой по размеру детали, которая своей неисправностью может доставить вам неприятные минуты и неравномерно работающий двигатель автомобиля.

Рассмотрим роль, которую играет датчик положения распредвала (кулачкового вала), причины и признаки его неисправности, и, естественно, как производится замена датчика распредвала своими руками.

При том, что принцип действия датчика распредвала практически одинаков, место его размещения зависит от типа и модели двигателя. Поэтому, самостоятельную проверку неисправностей и замену датчика, начинайте с мануалом в руках.

Что собой представляет датчик распредвала

Датчик положения распредвала выполняет задачу по определению углового положения ГРМ, соответственно положению коленвала двигателя. Система управления двигателем, получая информацию от датчика кулачкового (распределительного) вала, производит впрыском топлива и зажиганием.

В основу работы датчика распредвала положен принцип датчика Холла. Именно поэтому, датчик фазы распредвала иногда называют датчиком Холла.

Действие датчика Холла основано на измерении направления движения (изменении напряжения) носителями заряда. Изменение фиксируется в момент пересечения полупроводником магнитного поля. Постоянный магнит, размещенный в датчике, и создаёт это магнитное поле.

Металлический зуб (репер) размещенный на зубчатом колесе распредвала (либо на задающем диске) производит замыкание магнитного зазора. И, когда репер проходит мимо датчика распредвала, вызывает в датчике импульс напряжения, который затем передается в электронный блок управления.

Импульсы напряжения подаются в разное время. ЭБУ распознает положение поршня первого цилиндра двигателя в ВМТ (верхней мертвой точке) такта сжатия, и обеспечивает впрыск и зажигание топливной смеси.

У двигателей, имеющих систему изменения фаз газораспределения, датчики установлены на распредвалах впускных и выпускных клапанов.

Датчик фазы распредвала на дизельном двигателе измеряет положение поршней каждого цилиндра в ВМТ такта сжатия.

Как проверить датчик распредвала

При возникновении датчика Холла мы получаем сигнал от индикатора неисправности. Следует отметить, что функционально датчик распредвала связан с датчиком коленвала. И во время движения при возникновении неисправности датчика распредвала, система управления считывает информацию от датчика частоты вращения коленвала. Двигатель даже в состоянии повторно запуститься после остановки.

Проверка датчика распредвала, основывается на знаниях водителя характерных неисправностей и их признаков. И после выявления, логичное действие: замена датчика распредвала.

Каковы характерные причины неисправности датчика распредвала

  • зубчатый диск импульсного датчика поломался,
  • произошел разрыв ушек крепления, датчик сместился,
  • короткие замыкания внутренней схемы датчика,
  • повышение температуры двигателя.

Типичные признаки неисправности датчика Холла

  • работа ЭБУ двигателя происходит в аварийном режиме,
  • заметно повышается расход топлива,
  • контрольная лампочка работы двигателя на панели, загорается,
  • происходит регистрация кода неисправности.

Естественно, поиск неисправности датчика, вы не сможете определить «на глаз». Для этого придется обращаться в автосервис для тестирования. Проверка приёма сигнала с датчика осуществляется при помощи осциллографа. Во время тестирования памяти будет показан полный перечень неисправностей.

Визуально вы можете лишь проверить наличие внешних механических повреждений датчика, провести очистку головки датчика, проверить электрическую цепь: на предмет обрыва, правильности подключения разъемов соединения.

Замена датчика распредвала – задача вполне выполнимая своими руками. Перед покупкой нового датчика и его замене, используйте рекомендации производителя автомобиля из мануала, используйте только те параметры, которые указывает производитель.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.
