Как заменить цепь ГРМ Шевроле Нива: тонкости и нюансы

Успокоитель

Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса. Данная система состоит из следующих элементов:

Успокоитель находится внутри головки блока с передней стороны и крепится к ней при помощи двух болтов. В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор.

Замена

Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы:

1. У ГБЦ снимаем крышку
2. Демонтируем натяжитель цепи привода распредвала
3. Не отсоединяя от цепи снимаем звёздочку с флаца распределительного вала
4. Начиная с нижнего болта выворачиваем два крепящих болта
5. Закрепляем цепь вместе со звездочкой и снимаем успокоитель. Во время снятия его желательно придерживать чтобы он не упал в масляный поддон
6. Производим осмотр и если на ней имеются повреждения меняем на новый успокоитель.

7. Берем новую деталь и устанавливаем на место в обратном порядке

Приобретать новый элемент необходимо именно такой же который стоял ранее, так как в моделях которые выпускались раньше может стоять успокоитель другой формы.

Подводя итого всему выше написанному можно сделать вывод что для проведения данных работ не нужно обладать особыми знаниями и иметь специальный инструмент, поэтому при необходимости следуя всем вышеперечисленным инструкциям все работы можно проделать самостоятельно.

Замена успокоителя цепи привода распределительного вала Niva Chevrolet

Успокоитель расположен внутри передней части головки блока слева и прикреплен к ней снаружи двумя болтами. При износе или повреждении успокоителя на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распределительного вала и к серьезному повреждению

двигателя. Вам потребуются: отвертка, ключ (желательно торцовый) «на 10».

Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

Зубилом отгибаем край стопорной шайбы болта крепления звездочки распределительного вала (для наглядности шланги отводящего патрубка рубашки охлаждения отсоединены).

Накидным ключом «на 17» отворачиваем болт крепления звездочки распределительного вала

Снимаем болт вместе с шайбами.

Для ослабления натяжения цепи отворачиваем гайки крепления гидравлического натяжителя к головке блока цилиндров

При этом трубку гидропривода натяжителя не размыкаем.

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала (см. «Проверка и установка фаз газораспределения по меткам»).

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала.

Накидным ключом «на 10» отворачиваем два болта (одинаковой длины) крепления успокоителя цепи к головке блока цилиндров.

Болт имеет цилиндрический хвостовик для центровки в отверстии успокоителя

При снятии успокоителя надежно удерживайте его рукой, иначе упавший в масляный поддон успокоитель будет очень трудно извлечь.

Осмотрите снятый успокоитель.

Если на его рабочей поверхности есть глубокая выработка от цепи и сколы или на корпусе успокоителя есть трещины и обломы, замените успокоитель.

Обратите внимание на оригинальную форму успокоителя – он отличается от успокоителей, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же успокоитель. Приобретайте точно такой же успокоитель

Приобретайте точно такой же успокоитель

Устанавливайте новый успокоитель в порядке, обратном снятию.

Установите ранее снятые детали в обратном порядке.

Пошаговая инструкция по самостоятельной замене ГРМ

Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

1. Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
2. Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
3. Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
4. Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
5. Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.

1. Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
2. Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
3. Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
4. Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
5. Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
6. Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Основные признаки неисправностей цепи ГРМ

Начнем с того, что замену цепи ГРМ на многих автомобилях следует проводить каждые 80-100 тысяч километров пробега, однако на практике замена может понадобиться и раньше. Замена ГРМ Нивы Шеврон не исключение

Важно обращать внимание на определенные признаки, указывающие на возможные проблемы с цепью

В процессе эксплуатации металлические звенья цепи ГРМ растягиваются из-за постоянных нагрузок. В результате происходит сбой синхронизации, что приводит к следующему:

• появление рывков при движении автомобиля;
• перегрев антифриза;
• нестабильность в работе ДВС;
• запуск двигателя затруднен;
• загорелась контрольная лампочка и тд

Неправильное газораспределение сильно влияет на работу двигателя внутреннего сгорания автомобиля. Если вовремя не устранить проблему, двигатель может полностью выйти из строя, а это уже сложный и дорогостоящий капитальный ремонт. Визуально определить, насколько изношена цепь, можно, разобрав двигатель.

Определить, что с цепью что-то не так, можно и по оценке работы мотора на слух. Если под капотом автомобиля появляется громкий скрип, напоминающий звук дизельного двигателя, а расход топлива увеличивается, а мощность снижается, нужно проверить цепь ГРМ.

Также после разборки можно визуально определить смещение меток ГРМ относительно друг друга (в одном случае при достаточно большом смещении и растяжении цепь меняется. Это необходимо, если натяжитель цепи Нива не справляется со своим домашним заданием.

Признаки неисправности цепи ГРМ у Шевроле Нивы

Силовой агрегат у Шевроле Нива содержит один распределительный вал, последовательно открывающий 8 клапанов, в свою очередь приводящийся в движение коленвалом посредством цепи ГРМ, натянутой на шкивы обоих валов. Стабильность работы привода обеспечивается натяжителем и успокоителем.

Для согласованной работы впускных и выпускных клапанов, их открывания в нужный момент, оба вала Шевроле Нива должны вращаться синхронно. Необходимо, чтобы на один оборот коленчатого вала приходилось 2 оборота распредвала. Убедиться в слаженности действий можно по меткам, нанесенным на шкивах.

На многих автомобилях с цепью ГРМ замена этого элемента производится через каждые 80-100 тысяч км. Фактически же зачастую приходится менять цепь чаще. В том числе это касается и замены привода ГРМ Шевроле Нива. О возможных неполадках цепи нужно судить по некоторым признакам.

Так, звенья цепи ГРМ, находящейся под натяжением, со временем растягиваются. В результате газораспределительный механизм начинает работать со сбоями, вызывая следующие проблемы:

• рывки во время езды;
• перегрев охлаждающей жидкости;
• нестабильная работа двигателя;
• затрудненный запуск ДВС;
• загорание аварийного индикатора на приборной панели и т. д.

При неправильном газораспределении значительно нарушается работа двигателя, вплоть до выхода его из строя, если своевременно не устранить неисправность ГРМ Шевроле Нива. В последнем случае уже не обойтись без дорогостоящего капитального ремонта мотора или полной его замены. Степень износа цепи можно оценить визуально, для чего потребуется разобрать силовой агрегат.

Рекомендуем

«Замена ГРМ BMW N20: диагностика и рекомендации» Подробнее Другой способ оценки работоспособности привода — на слух. Звонкий шелестящий звук, доносящийся из-под капота и похожий на звук работающего дизельного двигателя, сигнализирует о том, что цепь ГРМ нуждается в проверке.

Гидронатяжитель цепи (ГНЦ) 21214

Рег.: 06.12.2004Тем / Сообщений: 4029 / 23189Откуда: МоскваВозраст: 66Авто: 21214M, 2013 гв.

Это тема про гидронатяжитель цепи (ГНЦ).

Алексей aka ALER.

Имя: АлександрРег.: 26.01.2019Сообщений: 51Откуда: Казахстан, ПетропавловскВозраст: 52Авто: Нива 21214М 2013

Рег.: 18.06.2009Тем / Сообщений: 4 / 394Откуда: Н.НовгородВозраст: 33Авто: ВАЗ 2123, 2017г.в.

Имя: АлександрРег.: 26.01.2019Сообщений: 51Откуда: Казахстан, ПетропавловскВозраст: 52Авто: Нива 21214М 2013

Рег.: 10.10.2012Тем / Сообщений: 27 / 3550Откуда: МоскваВозраст: 56Авто: 213100М 2011г Е-газ

Рег.: 15.11.2014Сообщений: 60Откуда: СамараВозраст: 33Авто: ВАЗ-21214 2011г

Рег.: 05.11.2007Сообщений: 5134Откуда: НовосибирскВозраст: 36Авто: Фора, 212180 2002 г. в. карб

ЮРОК163 Вам поставили автоматический натяжитель цепи, он держит цепь натянутой всегда, не зависит от давления масла в магистрали, слабая цепь, болтающаяся вполне элементарно ломает успокоитель, загинает его, вполне возможно, что на предыдущей нивке у Вас и его разбило. что сейчас сделать, купимть автоматический натяжитель цепь для 214-2123 мотора в упаковке лада и наслаждаться новым автомобилемhttps://www.lada-image.ru/produc…azhitel_tsepi_avtomaticheskiy_0/

Рег.: 15.11.2014Сообщений: 60Откуда: СамараВозраст: 33Авто: ВАЗ-21214 2011г

Неподдельная боль отечественного автопрома Гидравлика, как известно, наука, которая любит точность. Идеально подогнанные до микрон диаметры отверстий и втулок, надежно работающие как часы клапана и высокие требования к чистоте и качеству рабочей жидкости в нашем случае масла. Выход из данной ситуации — поставить механический автоматический натяжитель цепи АНЦ.

Механика лишена недостатков гидравлики и при правильной конструкции позволяет повысить надёжность данного узла газораспределительного механизма ГРМ. Все автоматические натяжители цепи построены по одному принципу — их шток выдвигается автоматически, по мере растягивания цепи, что позволяет автоматически выбирать провисания цепи. Но и он имеет свои недостатки.

Как произвести замену гидронатяжителя цепи на шевроле нива

Один из них — дискретность хода штока с дискретностью около 1 мм. В принципе на мой взгляд это не сильный недостаток, если бы не было нареканий на качество изготовления данного натяжителя что приводило, как правило, к подклиниванию штока, после чего натяжитель начинал работать как обычный механический, а не автоматический.

Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать.

В случае если они не совпадают, регулируем положение фаз Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу Демонтируем натяжитель.

Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла. Установка новой детали осуществляется в обратном порядке: Натяжитель вставляется в посадочное место.

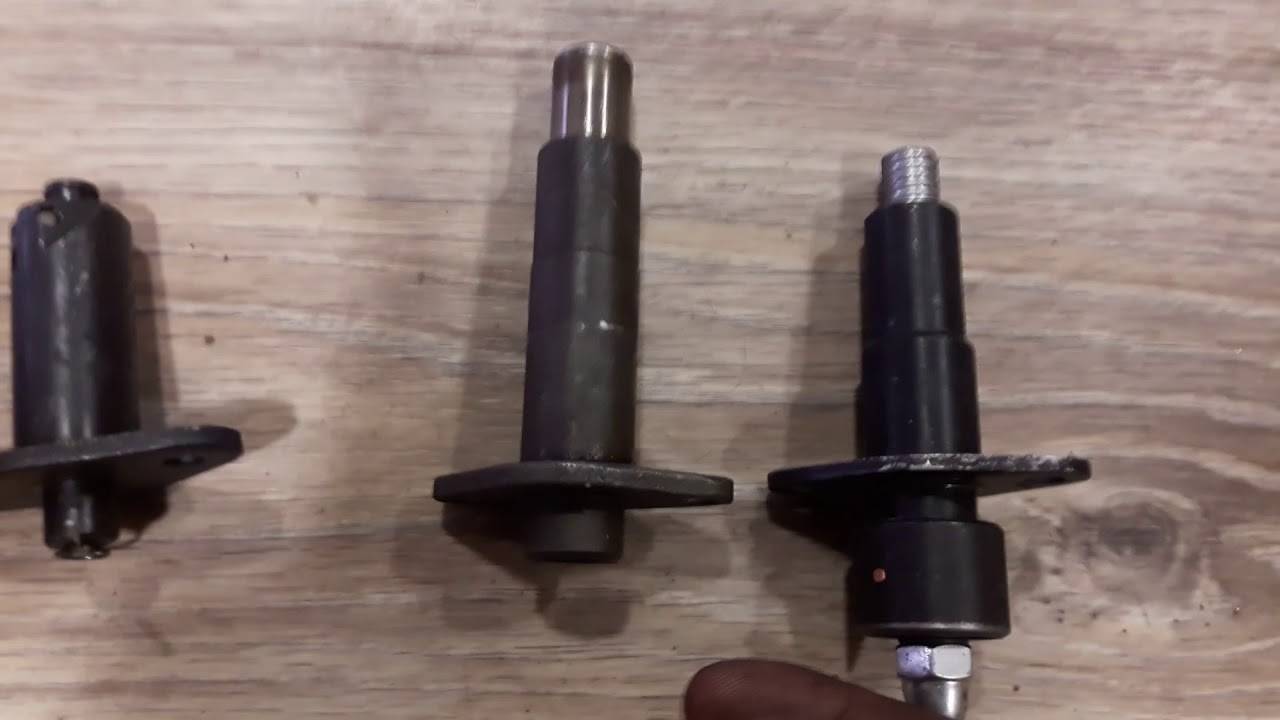

Замена гидронатяжителя на механический Шевроле Нива

Деталь должна быть идентична той, которая рекомендуется заводом изготовителем. Затягивается двумя гайками. Порядок сборки Новое устройство вставляется в свое посадочное место. Прикручивается двумя болтами к корпусу двигателя.

Подсоединяется трубка, по которой к натяжителю поступает жидкость. Может качество деталей на новых Нивах стало хуже или мне просто не повезло — не знаю.

В итоге мне посоветовали установить механический натяжитель цепи ГРМ вместо гидравлического, и вроде отзывы в основном положительные. В магазине купил вот такой девайс: В плане установки ничего сложного нет, просто нужен хороший набор головок с удлинителями, что бы залезть к 2 гайкам, фиксирующим натяжитель.

Этапы работ

В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.

Что нужно подготовить?

Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:

• сальник (лобовой);
• новую прокладку ГБЦ;
• прокладку помпы.

Поэтапная инструкция

1. Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
2. Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
3. Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
4. Гаечным ключом начните откручивать гайку храповика.
5. Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
6. Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
7. Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
8. Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
9. Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
10. В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
11. Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
12. Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
13. После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
14. Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

Снизу — старая цепь, сверху — новая

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Выставление по меткам.

Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз.
Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала.
После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался

Затем вместе со стопорной шайбой выкручивается болт крепления.
Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой.
 Следующим этапом является демонтаж натяжителя. В случае, если нет необходимости в замене этого  элемента можно произвести снятие цепи отжав плунжер с помощью отвертки.
Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала.
Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб.
Для облегчения работы звездочку лучше устанавливать вместе с цепью

Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок.
 После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается.
Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток.
При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.

В случае, если нет необходимости в замене этого  элемента можно произвести снятие цепи отжав плунжер с помощью отвертки.
Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала.
Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб.
Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок.
 После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается.
Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток.
При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.

На самом деле эта работа выполняется за довольно короткое время. Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя

Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники. И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

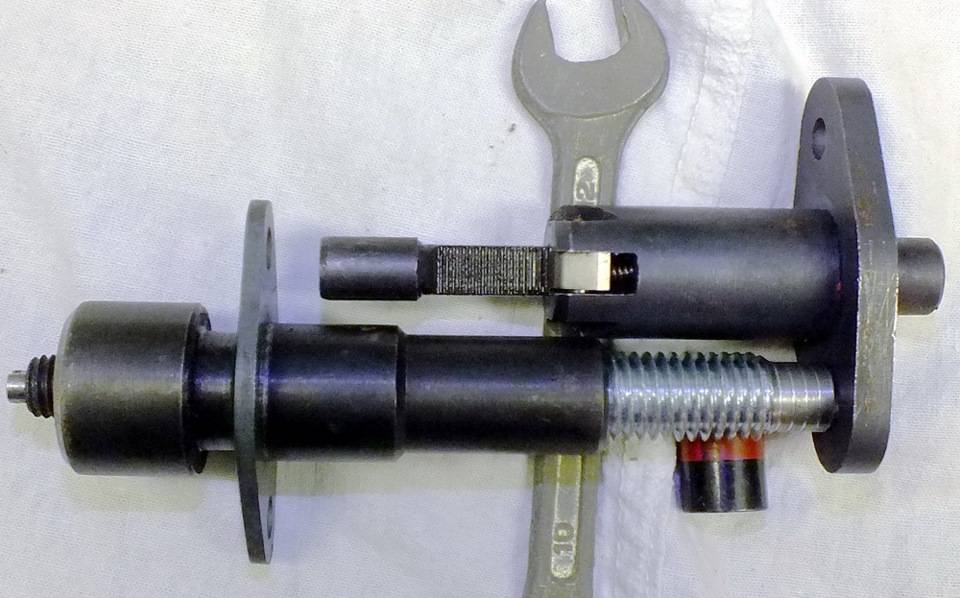

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.

Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.

Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».

Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Демонтаж

1. Сначала демонтируется воздушный фильтр и на горловину карбюратора ставим заглушку.
2. Отсоединяем все шланги и тросик воздушной заслонки и отводим их в сторону.
3. Теперь настала очередь ремня генератора и шкива помпы. Снимаем их.
4. Снимаем пыльник мотора и чистим крышку двигателя.
5. Ставим машину на тормоз и подкладываем под колеса упоры. К дальнейшей разборке приступаем, поставив автомобиль на 4 передачу.
6. Чтобы ослабить гайку храповика, нужно на нее накинуть ключ и ударить по нему молотком. Она прикипела, и просто так отвернуть ее не получится.
7. Демонтируем крышку с клапанов.
8. Теперь шкив коленвала нужно провернуть. Делается это для того, чтобы находящиеся на нем метки совместились с метками, расположенными на кожухе мотора. Метка на кожухе подшипников должна быть совмещена с меткой на звездочке распредвала.
9. Демонтируем шкив коленвала.
10. Снимаем кожух с двигателя, отворачиваем и демонтируем успокоители.
11. Снимаем цепной гидронатяжитель, отвернув для этого все необходимые гайки.
12. Демонтируем звездочку распредвала и ограничитель. После ослабления цепи снимаем малую щвездочку.
13. Снимаем цепь вместе с шестеренкой масляного насоса.

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.
