Втулки стабилизатора: назначение, проверка и замена втулок стабилизатора

Замена втулок переднего стабилизатора на MINI Cooper

Замена втулок переднего стабилизатора на MINI CooperОпубликован: 3 авг. 2017 Итак, дамы и господа, сегодня на повестке дня у нас борьба со стуком или скрипом в передней и задней подвеске MINI Cooper! Несмотря на звание MINI, масса автомобильчика начинается от 1100кг, а диаметр стабилизатора поперечной устойчивости, при такой жесткой подвеске, мал. Да и дороги матушки России так же вносят существенную лепту в ресурс этих мелких резиночек.

Сзади замена двух втулок занимает пол-часа и не вызывает никаких вопросов. А вот по передней подвеске техническое решение инженеров, проектирующих Мини Купер, вызывает изумление)) А именно тот факт, что длина болтов, крепящих скобы втулок стабилизатора, имеют такую длину, что их не возможно изъять, без опускания подрамника. И светлые головы, рьяно рвущиеся самостоятельно заменить копеечную деталь, подобно волнам, разбивающимся о прибрежные скалы, стопорятся при начале работ. А некоторые, особо пытливые умы и вовсе разрабатывают чертовски оригинальные методы этой процедуры))))

Ну а счастливые сервисмены, то есть такие замечательнейшие ребята, как я, с радостью берутся заменить втулки переднего стабилизатора со съемом подрамника за дорого. И игнорировать данные стуки долго очень не желательно, поскольку в зазор между стабилизатором и втулкой попадает грязь и вырабатывает сам стабилизатор. Рано или поздно (скорее рано) это сделает замену втулок бессмысленной. А надо ли снимать подрамник? В большинстве случаев — нет. Приступим! технически процесс представляет следующее: откручивается болт крепления рулевого карданчика в ногах водителя, в салоне. Болт на 13. При этом необходимо зафиксировать рулевое колесо малярным скотчем, скажем, дабы оно не провернулось от состояния «колеса прямо».

После отворачиваем болты снизу: 3 сзади, 1 крепления обоймы сайлентблока переднего рычага, 1 болт крепления подрамника спереди, с каждой стороны автомобиля, соответственно. И ВСЕ. Больше ничего отворачивать не следует. Если только не нужно снимать рычаг.

Открученные болты позволяют оттянуть подрамник на 5-10 см, подставить импровизированный упор сзади, между подрамником и лонжероном и, сначала ослабить болты крепления втулок стабилизатора, а после ключиком накидным, и в идеале, трещеточным, на 18 откручиваем их и урррррра! Втулки в руках!

Справедливости ради стоит сказать, что случается так, что не выкручиваются болты, хоть лопни! Однако наша боевая подруга, газовая горелка, сделает их сговорчивее)) Необходимо греть торцы болтов. Иногда и правда приходится снимать подрамник и опускать его на землю и с трудом выкручивать болты. Но это случается крайне редко. Или оооочень долго никто этого ранее не делал или, напротив, какой-то славный удалец затянул все с неимоверным моментом. После таких, бывало, и резьбу приходилось восстанавливать. И при снятии подрамника на R56 и опускании его на землю необходимо отсоединить разъемы на блок EPS и разъем на датчик высоты дорожного просвета, при ксеноновых фарах!

Собираем мы все в обратной последовательности, при этом, обильно смазываем болты. И на кузове R50-R53 такой фокус вряд ли удастся. Там все придется отрабатывать по честному)))

И теперь последняя глава в тексте, но на последняя по значению. Оригинальные втулки изготавливаются резиновыми. Опыт же подсказывает устанавливать при замене полиуретан.

втулка стабилизатора задняя 16мм 33556754823 16,17мм 36136781151 — 18011817 18мм 33556772788 — 18011836

втулка стабилизатора передняя 21.5мм 31356772843 — 18011819 22.5мм 31356757146 — 18011814 23.5мм 31356772844 — 18011815 24мм 31356758302 — 18011816

И P.S.: на MINI Countryman втулки переднего стабилизатора меняются в течении получаса, поскольку болты откручиваются снизу. Вот же немецко-английский технический гений! Ведь могут ведь, когда хотят!)))))

Информация для рукастых: tis.bmwcats.com/doc1124733/

london-auto.ru vk.com/club129245107 www.facebook.com/LondonAutoMINI/ www.instagram.com/londonauto_mini

Обсуждение на форуме: https://forum.london-auto.ru/viewtopic.php?f=2&t=27

Как заменить втулки СПУ

Подушки на СПУ относятся к «расходникам». И каждый автовладелец, умеющий держать гаечный ключ в руках, сумеет поменять их самостоятельно.

Когда менять втулки стабилизатора

Автопроизводители рекомендуют менять эти детали через каждые 30-35 тыс. километров пробега. Но все неоднозначно и индивидуально. Срок замены зависит следующих факторов:

технического состояния ходовой части транспортного средства;
качества дорог, по которым ездит автовладелец. Городской житель, в распоряжении которого гладкое, асфальтированное шоссе, всегда проездить дольше, чем селянин, который колесит по грунтовке и “раскисающим” по осени, разбитым дорогам;
манеры вождения. Лихачи изнашивают быстрее не только подушки на стабилизаторах, но и другие узлы ходовой части;
качества самих расходников.

Как понять, что втулки выработали свой ресурс

Об изношенности подушек говорят следующие признаки:

стук при поворотах и проезде ухабов, рытвин;
ощущается валкость автомобиля.

Чтобы убедиться в том, что подушки разрушаются, необходимо заехать на яму или поднять авто на подъемнике, заглянуть под днище кузова. Трещины и потертости на них заметны при визуальном осмотре. Если при этом покачать стабилизатор, будет ощущаться явный люфт.

Как самостоятельно провести замену втулок

Замена втулок стабилизатора проводится чаще на яме. Но лучше сделать это на подъемнике, потому что на яме автомобиль придется поддомкрачивать. Алгоритм работы:

Снять колеса, открутив сначала гайки на них с той стороны, где предстоит менять подушки СПУ.
Отвинтить гайки, соединяющие стабилизатор с тягами, и разъединить эти детали.
Выкрутить болты, фиксирующие хомуты втулок, снять их.
Снять сами втулки со штанги.
Штангу очистить от налипшей грязи и глины.
Место резьбы и болты желательно обработать жидкостью WD-40, чтобы эти поверхности не закисали.
Надеть новые детали на штангу, сверху на них хомуты и зафиксировать болтами к балке.
Установить на место тяги и колеса. В общем, выполнить действия в обратном порядке.

Задние втулки стабилизатора изнашиваются в меньшей степени, чем передние. Это связано с тем, что при поворотах транспортного средства на передние колеса нагрузка идет больше. Передние подушки также сложнее менять, потому что к болтам, удерживающим хомуты, подобраться бывает непросто. И если владелец справился с передними расходниками, то замена задних не составит особого труда. Работа выполняется аналогично.

Скрипят втулки — что делать

Скрип втулок – явление не редкое. Например, для Лады Весты – поскрипывание под полом является нормой. Причиной служат конструктивные особенности подвески, ставшей больше. Укорачивание ее избавит от скрипа, но приведет к уменьшению клиренса. Производитель Лады Весты рекомендует применять смазку на основе силикона. Однако, как показывает практика, смазка дает временный эффект.

В целом, в отношении смазки мнения автовладельцев успели разделиться. Одни считают, что силиконовая смазка увеличивает скольжение резины на металлической штанге, снижая эффективность работы амортизатора. К любым видам подобных средств прилипают песчинки, грязь. В результате возникает абразивный эффект, который вредит опять же стабилизатору и самим втулкам. Другие напротив, полагают что смазывать втулки надо.

Скрип появляется у задубевшей на морозе резины. Если изделие низкого качества, то оно “сообщит” автовладельцу об этом неприятно скрипящим звуком. И конечно, износ подушки проявляется сначала скрипом, а только потом, если не принять меры, появятся стуки под кузовом и биение в руль. Поэтому не надо ждать, когда втулка дойдет до критического состояния – покупайте новые детали и меняйте.

Также ниже рекомендуем посмотреть подборку тематических видео.

Какие ставить втулки стабилизатора — полиуретан, аналог или оригинал, замена на примере Nissan:

Лайф ХАК! Ремонт втулок стабилизатора за 0 рублей:

Замена втулок и стоек переднего стабилизатора Тойота Королла 2008 1,6 Toyota Corolla:

https://seite1.ru/zapchasti/vtulka-stabilizatora-opisanie-neispravnosti-zamena-tipy-foto-video/.html
https://auto-tpu.ru/novosti/300-printsip-raboty-i-funktsii-stabilizatora
http://krutimotor.ru/vtulki-stabilizatora-poperechnoj-ustojchivosti

Как я самостоятельно менял стабилизатор поперечной устойчивости

Демонтаж

Ключами на «17» срываем болт стойки к рычагу и вытаскиваем его. Если предварительно не очистить от грязи, то выкрутить его будет проблематично. Поэтому, обязательно чистите все резьбовые соединения. Рожковые ключи не подойдут, ими только грани «слижите», если, конечно, у вас не новенький автомобиль с салона.

Стабилизатор может выкручивать стойку, и эти болты перекосит. Поэтому лучше полностью разгрузить переднюю подвеску, как я говорил ранее. Если вытащить не получается, можно их выбить оттуда, но это уже крайняя мера, можно повредить резьбу.

Откручиваем крепление стабилизатора к кузову

Если машине уже много лет, нужно это делать с особой осторожностью. Есть шанс сломать шпильки

Поэтому очищаем от грязи и замачиваем резьбовую часть ВД 40.

Снимаем хомуты втулок, так при снятии стабилизатор меньше будет цеплять за элементы подвески и проще его вытащить. С этой же целью можно снять стойки со стабилизатора, но под машиной этот сделать трудно. Вытаскиваем стабилизатор поперечной устойчивости.

На некоторых автомобилях трудности может доставить выхлопной коллектор, особенно на заниженных экземплярах. Выкручиваем болты крепления «штанов» к катализатору. Последний опускаем, и стабилизатор без проблем вытаскивается.

Обязательная часть

Проверяем состояние стоек стабилизатора, а точнее его резинометаллической части. Если имеются трещины на резине или она потеряла свою форму, да, и такое происходит, нужно заменить не только втулки стабилизатора поперечной устойчивости, но и сами стойки.

После демонтажа, осматриваем шпильки крепления к кузову. При необходимости чистим их резьбы. Хорошо, если они не сгнили, чтобы не потерять «стаб» по дороге. Если всё так плохо, лучше их обновить.

А теперь посмотрим, почему у меня появился люфт на стойках. Оказывается, банальная выработка на самой штанге от стоек. Поэтому нужно поменять его на новый, металл я нарастить уже никак не смогу.

Монтаж

Мне пришлось заменить втулки стабилизатора, потому что их внешний вид не внушал доверия. Они делаются разрезными, поэтому они просто надеваются на штангу. Чтобы проще их двигать по ней, можно намазать их мыльным раствором или специальной смазкой. Она может быть в комплекте с резинками, но в большинстве случаев её нет.

Важно не использовать Литол 24, солидол и другие пластичные смазки. Потому что резина, из которой сделаны втулки, не бензомаслостойкая, она быстро придет в негодность

Надеваем на стабилизатор стойки и пытаемся его засунуть на свое место. Методом втыка, крутя штангу и вспоминая родственников инженеров АвтоВАЗа по материной линии, у меня получилось её вставить.

Первым делом надеваем хомуты на втулки стабилизатора, так, чтобы резиновый «пыптик» на них совпал с отверстием в хомутах.

Прикручиваем стабилизатор к кузову. Затягивать гайки сильно не нужно, стабилизатор должен свободно двигаться.

Выравниваем стойки относительно их креплений к рычагу. Вставляем болт и закручиваем его.

Важно, перед тем как закрутить болт крепления стойки, резьбу рекомендуется смазать, чтобы потом можно было его открутить. То же самое касается и резьбы шпилек крепления стабилизатора к кузову

Затянув болты стоек, окончательно подтягиваем гайки хомутов втулок. Это нужно делать с определенным моментом затяжки. Так они сами не открутятся от вибрации и вы не сорвете резьбу.

Момент затяжки

Гайка крепления штанги к кузову: 12,9 – 16,0 Н*м или 1,32 – 1,63 кгс*м.
Болт стойки стабилизатора: 42,1 – 52,0 Нм или 4,29 – 5,3 кгс.

Осмотр подвески

Перед осмотром желательно произвести мойку и чистку всех элементов подвески, а также их соединений. При визуальном осмотре всех упругих элементов подвески легко можно обнаружить поврежденную деталь. Если втулка изношена или повреждена – на ней заметны потертости и трещины, называемые в среде профессиональных автомехаников «ромашками» за характерные узоры, которые образуют резиновые элементы при растрескивании. Потеря упругости, «задубление» резины – так же является верным признаком к предстоящей замене. Если по каким-либо причинам (отсутствие подъемника, смотровой ямы или ближайшей СТО) осмотреть втулки стабилизатора не удается, определить степень износа можно по наличию стуков. Достаточно упереться руками в верхнюю часть крыши (центральную стойку) и немного покачать автомобиль из стороны в сторону. Наличие стуков, скрипов и их локализация в нижней части подвески могут служить косвенным показанием к замене эластичных втулок.

Для более детального осмотра необходимо вывесить автомобиль на подъемнике, либо загнать его на эстакаду или смотровую яму. Для определения состояния элементов стабилизатора поперечной устойчивости необходимо при помощи ломика или монтажной лопатки покачать места соединения всех рычагов подвески. Для этого необходимо опереться монтажной лопаткой в место крепления к кузову, не повреждая при этом защитного покрытия и с легким покачиванием поочередно надавить на все проверяемые крепления стабилизатора. Если при такой манипуляции в хотя бы в одном соединении наблюдается значительный люфт, либо наоборот – потеря эластичности – значит полдела уже сделано! Остается лишь заменить изношенную втулку.

Чем смазать втулки стабилизатора

Лучше применять средства на основе силикона, которые не вступают в реакцию с полиуретаном и резиной. Они не содержат масел, которые собирают грязь и приводят к ускоренному износу узла. Их также рекомендуют специалисты компании General Motors. Для наилучшего результата используют продукт в форме аэрозоли для обработки, а наносят то же средство из тюбика. Ниже представлены наиболее распространенные средства с силиконом:

Silicot – универсальная, с густой консистенцией, подходит для эксплуатации при температуре от -50 до +230 градусов.
Liqui Moly Silicon Spray – бесцветная, выполнена в форме аэрозоли, предотвращает высыхание деталей, защищает от ультрафиолета.
Циатим-221 — изготавливается на основе силиконового масла, желтовато-коричневого цвета, поставляется в металлических банках. Предназначена для соприкасающихся поверхностей резина-металл, не растворяется в воде. Рабочий диапазон: минимальная температура- 60 градусов, максимальная + 150.

Для помощи в выборе смазки можете посмотреть таблицу ниже.

Виды смазок для втулок стабилизатора и их свойства
	Силиконовые	Кальцивые	Литиевые	Минеральное масло	Тефлоновые	На минеральной основе с литиевым комплексом
Смазка	Silicot от ВМПАвто	Циатим-221 от различных производителей, например, «Экспертойл»	Литол-24 от различных производителей	Технический вазелин ВТВ-1 от отечественных производителей, например, ОНПЗ	Molykote PTFE-N UV от Dow Corning	LM 50 Litho HT от Liqui Moly
Свойства
Основа	Силикон	Нефтепродукты	Нефтепродукты	Нефтепродукты	Тефлон	Комплекс литиевых мыл и минеральное базовое масло
Водостойкость	+	+	+	+	низкая	+
Рабочий диапазон температур	от — 50 до +230°C	от — 60 до 150°C	от — 40 до — 120°C	от — 40 до +45°C	от — 180 до +240°C	от — 30 до +160°C
Цвет	прозрачная	желто-коричневая	желто-оранжевая	от светло-желтого до светло-коричневого	бесцветная	белая
Форма выпуска	аэрозоль или туба	металлическая банка	банка, туба или ведро	металлическая банка или бочка	аэрозоль или туба	аэрозоль или туба
Аналоги	Liqui Moly Silicon Spray	TermoSint от АРГО	Фиол-1 от различных производителей, например, Эксперт-ойл	Mobil Unirex Ep2	WELDTITE TF-2	LMX LI-KOMPLEXFETT от Castrol

В комплекте с втулками обычно идет литиевая смазка желто-оранжевого цвета, изготовленная на основе нефтепродуктов. Минус данного метода — литол смывается водой, однако его часто применяют в автосервисах. Можно посмотреть рекомендации на сайте компании-производителя. Обычно советуют купить продукцию на основе силикона.

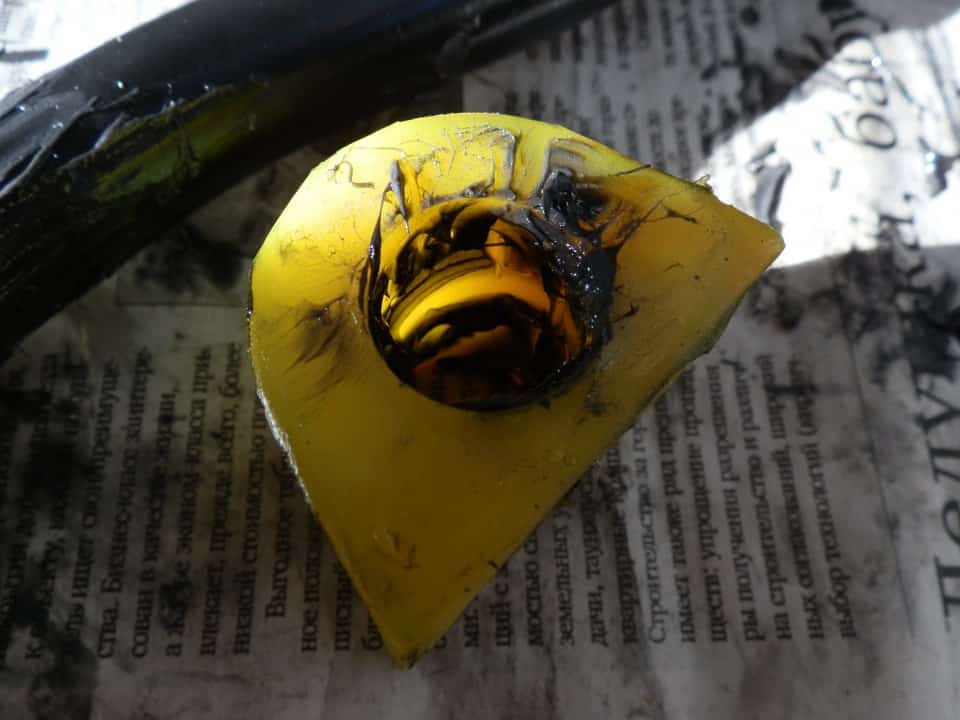

Смазанная втулка

Более современным решением являются тефлоновые смазки, но они быстро вымываются. Их плюс — улучшенные защитные свойства и способность значительно снижать трение. К продукции данного ряда относится Liqui Moly. Многие автоконцерны одобряют смазку ШРУС, содержащую литиевое мыло-загуститель.

Если модель рассчитана на шприцевание, нужно следовать предписаниям изготовителя. Часто для данной цели используют универсальные минеральные смазочные средства с добавлением лития. Для этой цели подойдет Liqui Moly LM 50 или Mobilgrease XHP 222. Техническим вазелином ВТВ-1 или тальком полиуретан обрабатывать нельзя — эти средства используют только для резины.

Подробнее о том, какая смазка подходит для тех или иных видов втулок, смотрите в таблице ниже.

Подбор смазок для полиуретановых и резиновых втулок стабилизатора
Тип втулок	Вид смазок
	Силиконовая	Тефлоновая	Литиевая	Кальциевая	Минеральная	Минеральная с литиевым комплексом
Резиновые (оригинальные)	+	—	+	+	+	+
Полиуретан	+	+ (только в комплексе с силиконовой)	+	+	—	+
Универсальный вариант для всех видов втулок	+	—	—	—	—	—

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей — скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Поломки и ремонт

Некачественно покрытие дорог приводят к тому, что стойки изнашиваются. Некоторые автомобилисты меняют их через каждые двадцать тысяч километров. Выделяют такие признаками того, что эти элементы постепенно приходят в негодность:

Стук, который возникает во время движения автомобиля, а особенно его слышно во время переезда препятствий типа «лежачий полицейский»;
Машина начинает вести себя не правильно: плывет, произвольно уходит в сторону;
При выполнении поворота наблюдаются особо высокий крен авто;
Кузов очень сильно раскачивается в момент торможения или выполнения поворота, но при этом стойки амортизатора целые.

Второе, на что нужно обратить внимание – это пыльники. Если на их поверхности наблюдаются механические повреждения (трещины) и видны следы масла, то это значит, что и сами стойки долго не прослужат. Для того, чтобы понять, откуда доноситься стук, который появляется во время движения, необходимо провести диагностику, прибегая к помощи еще одного человека

Для этого нужно машину загнать на смотровую яму или на высокую эстакаду. Один человек расшатывает авто, а второй пытается уловить звук, прислонив руку к шарниру.Таким образом можно не только услышать этот звук, но и почувствовать, откуда именно он исходит. Дельный совет: учитывая тот факт, что при подобной проблеме автомобиль не теряет способность ездить, не желательно оставлять все как есть. Иначе вы рискуете получить разрыв стойки. Лучше сразу ее заменить на новую. Тем более, что сегодня приобрести ее не составляет сложности, так как существует большое количество аналогов оригинальным изделиям. Ее можно купить на любом авторынке

Для того, чтобы понять, откуда доноситься стук, который появляется во время движения, необходимо провести диагностику, прибегая к помощи еще одного человека. Для этого нужно машину загнать на смотровую яму или на высокую эстакаду. Один человек расшатывает авто, а второй пытается уловить звук, прислонив руку к шарниру.Таким образом можно не только услышать этот звук, но и почувствовать, откуда именно он исходит. Дельный совет: учитывая тот факт, что при подобной проблеме автомобиль не теряет способность ездить, не желательно оставлять все как есть. Иначе вы рискуете получить разрыв стойки. Лучше сразу ее заменить на новую. Тем более, что сегодня приобрести ее не составляет сложности, так как существует большое количество аналогов оригинальным изделиям. Ее можно купить на любом авторынке.

Чтобы произвести демонтаж испорченной стойки, нужно установить автомобиль в режим ручного тормоза, а под задние колеса подложить фиксаторы. Для облегчения проведения работы можно использовать средство для смазки деталей. Далее нужно открутить крепежную гайку, при этом шестигранником придерживать полуось, чтобы та не прокручивалась. Снимается шайба и гайка штока ослабляется при помощи ключа на 27. Также надо переднюю часть авто немного приподнять с помощью домкрата.

Далее отводится суппорт в сторону, чтобы он не мешал. Верхний болт открутите полностью, а нижний немного ослабьте. Далее, подобрав ключ, откручиваем крепежные болты. Итак, крепление снято и стойку можно демонтировать. При необходимости также замените подушки стабилизатора и втулки, если они износились. Совет: чтобы в будущем гайки не откручивались от вибрации, смажьте их смазкой.

Демонтаж и замена втулок стабилизатора также трудоемкая работа, так как затрагивает много сопутствующих элементов. Сначала необходимо зафиксировать неподвижно автомобиль. Потом снять колесо и защитный щиток двигателя в правой арке. Для облегчения откручивания болтов можно использовать всем известный ВД-40. Далее нужно зафиксировать ключом пазы стойки. Откручиваем крепежную гайку к АММО. Потом можно обе стойки отсоединить от стабилизатора. Домкрат нужно установить под левую часть подрамника и приподнять кузов. При помощи ключа откручиваем болт подрамника. Далее попускаем домкрат, таким образом подрамник немного опуститься вниз. Теперь можно снимать хомут, отвинтив его болты. Когда хомут будет снят, тогда можно снимать и испорченную втулку. На это место установите новую втулку, при этом разрез на ней должен быть повернут от вас. Когда втулка села на свое штатное место, одевается хомут. Болты закручиваются равномерно. Такие же комбинации проведите и для второго колеса. Работа по замене втулок не так сложна

Здесь очень важно ее поэтапное выполнение

При выполнении ремонтных операций с автомобилем необходимо большое внимание уделять личной безопасности. И пусть у вас никогда не возникает тупиковых вопросов и трудностей относительно ремонта или замены частей подвески

Когда менять передние втулки поперечного стабилизатора?

Проводя время от времени визуальный осмотр втулок стабилизатора, можно выявить их износ. Если на втулке есть трещины, форма изменилась (есть большие потертости), то необходимо заменить стабилизаторные втулки.

Ресурс втулок стабилизатором для большинства марок и моделей машин составляет 30 тысяч км пробега. Если износилась только одна втулка, рекомендуется менять полный комплект, чтобы увеличить межремонтный период по замене втулок.

Если при визуальном осмотре видна грязь, лучше очистить их, тем самым защитить от ускоренного износа.

Признаки когда надо менять втулки стабилизатора в автомобиле:

если появился люфт колеса при поворотах;
если бьет руль;
если есть скрипы при наклонах (крен) автомобиля;
если вибрирует подвеска (при этом есть посторонние шумы);
если при движении прямо автомобиль тянет влево или вправо;
и, если вообще есть неустойчивость во время езды.

Эти признаки, в первую очередь, сигнализируют об износе втулок стабилизатора. Такими же признаками может, также, сопровождаться износ сайлентблоков. Устраняются такие проблемы заменой сайлентблоков передних рычагов и последующего прохождения работы по развал-схождению. Поэтому следует их проверить и провести ремонтные работы своими или чужими руками по замене стабилизаторных втулок. Люфт может появиться и при сильном нарушении балансировки колеса. Нарушает балансировка при ударе о яму, или, например, при закачке герметика в бескамерное колесо, чтобы закрыть прокол.

Подвеска современного автомобиля

Устройство и работа подвески

Главная задача подвески — обеспечение упругой связи между кузовом и колёсами. Таким образом, подвеска смягчает толчки и прыжки, возникающие при движении автомобиля по неровной дороге или её отсутствии. Плавность хода автомобиля напрямую зависит от подвески.

Подвеска служит своеобразным амортизатором, поглощающим энергию, возникающую при наезде на неровности, либо попадания в ямы и рытвины. Однако она не гарантирует полной мягкости движения и сильно изнашивается при частом движении по неровностям.

Подвески делятся на следующие типы:

McPherson;
двухрычажная;
многорычажная;
адаптивная;
«Де Дион»;
задняя зависимая;
задняя полузависимая;
пикапов и внедорожников;
грузовых автомобилей.

Подвеска типа McPherson

Подвеска типа McPherson является одной из старейших. Была разработана талантливым инженером Эрлом Макферсоном в 1960 году. Состоит из стабилизатора поперечной устойчивости, рычага и блока. Серьёзным недостатком подвески являются изменение угла развала колёс, однако она весьма популярна из-за доступности и надёжности.

Двухрычажная подвеска

Двухрычажная подвеска представляет собой одну из наиболее совершенных конструкций. Это подвеска с двумя рычагами разной длины (верхний короткий и нижний длинный). Такая конструкция позволяет автомобилю сохранять устойчивость на дороге и обеспечивает долговечность покрышек. Каждое колесо принимает свое препятствие самостоятельно и не перекидывает нагрузку на другие колеса.

Многорычажная подвеска

Многорычажная подвеска была разработана не так давно и представляет собой ещё более совершенную конструкцию. Представляет собой набор из множества рычагов, сайлент-блоков и шарниров. Все эти компоненты призваны гасить удары и сильные толчки во время езды. Уровень шума от колёс в салоне также понижается. Подвеска имеет отдельные поперечные и продольные регулировки. Колеса независимы друг от друга. Конструкция идеально подходит для полноприводных автомобилей.

Стоимость многорычажной подвески некоторое время оставалась довольно высокой, но сейчас её могут позволить себе даже водители автомобилей гольф-класса.

Адаптивная подвеска

Адаптивная подвеска весьма любопытна с точки зрения конструкции. Долгое время была примитивной и много весила, но сейчас её сильно модернизировали. Благодаря этому она допускает максимальный крен кузова и волновую раскачку на большой скорости и позволяет автоматически адаптироваться под любой тип покрытия дороги. В состав адаптивной подвески входят: регулируемые стабилизаторы поперечной устойчивости, активные стойки амортизаторов, блок управления ходовой частью и электронные датчики, фиксирующие неровности дороги и другие параметры.

«Де Дион»

«Де Дион» названа так в честь своего создателя-француза. Основной функцией такой подвески является снижение нагрузки на задний мост автомобиля путем отделения картера главной передачи. Картер в этом случае держится на кузове. Такая конструкция позволяет делать подвеску зависимой или независимой. Но есть и недостатки. При резком старте корпус автомобиля может сильно давить на заднюю ось.

Задняя зависимая подвеска

Задняя зависимая подвеска — это настоящий классический вариант, так как использовался на многих старых автомобилях ВАЗ. В основу подвески входят цилиндрические винтовые пружины, представляющие собой упругие элементы. Балка заднего моста «висит» на пружинах и фиксируется к кузову посредством четырёх продольных рычагов. Реактивная поперечная штанга выполняет роль поглотителя кренов и положительно влияет на управляемость. Но комфорта и плавности хода от этой подвески не ждите, так как задний мост весит немало.

Полузависимая задняя подвеска

Полузависимая задняя подвеска чаще всего используется в автомобилях с полным приводом. Её основные элементы — это два продольных рычага, крепящихся в центре к поперечине. Такая подвеска весит немного и не требует какого-то особого обслуживания и серьёзного ремонта. Но на заднеприводные автомобили такую подвеску установить уже нельзя.

Другие виды подвесок

Подвески пикапов и внедорожников могут быть различными. Бывают полностью зависимые и полностью независимые разновидности такой подвески. Зависимые подвески используются реже, так как жёсткое соединение колёс между собой приводит к большим нагрузкам, снижении управляемости и другим неприятностям при движении по бездорожью. Гораздо более популярной является пружинная система, отличающаяся большей мягкостью (

Скрип стабилизаторных втулок

Появление скрипа при движении автомобиля водитель и пассажиры ощущают частенько. Особенно начинают скрипеть при сильных морозах.

Рассмотрим причины появления скрипа втулок:

Втулки были изготовлены из материала низкого сорта.
На морозе резина стает дубовая и теряет эластичность из-за чего появляются скрипы.
Втулка сильно изношена.

Способы устранения скрипа автомобильных втулок стабилизаторов:

По логике, для того, чтобы устранить скрип, нужно смазать втулки, что и делают некоторые водители. Но, смазка, будь то литол 24, различные масла, — все это притягивает к себе пыль, песок. Прилипшие абразивные вещества только приведут к быстрому износу втулок.

Также смазка приведет к частичной утрате функции самих втулок, так как они должны плотно удерживать стабилизаторы. Втулки срабатывают на скручивание и, поэтому они защищают от крена автомобиля. Для правильной работы втулок нужно, чтобы они сидели плотно. А, если их смазать, то они уже будут скользить и могут вращаться.

Есть способы народных умельцев по улучшению эффективности втулок стабилизатора. Они обматывают часть втулок изолентой, чтобы они плотно сидели.

На видео показывает процесс замены обычных втулок на полиуретановые.

По мере эксплуатации Весты начали всплывать недоработки, что, в принципе, нормально для любой новой модели. Обычно такие недочеты никак не влияют на безопасность и прочие жизненно важные параметры машины. Тем не менее, когда какая-то мелочь постоянно досаждает, этот начинает раздражать. Именно такая ситуация складывается с втулками стабилизатора Весты. Следовательно, нужно разобраться в ситуации и постараться решить вопрос.

Принцип работы стабилизаторов

Пружины обеспечивают упругость и возврат элементов подвески в исходное состояние, а амортизаторы – плавность хода и гашение упругих колебаний кузова. Вместе с тем, даже безупречной работы перечисленных элементов для обеспечения безопасного движения недостаточно. Если вывесить автомобиль на подъемнике или загнать на смотровую яму, кроме рычагов, пружин и амортизаторов на любом современном легковом автомобиле, можно увидеть и другой элемент — стабилизатор поперечной устойчивости. В подвеске переднего моста стабилизатор представляет собой изогнутый рычаг, крепящийся одним плечом к ступичному узлу колеса, другим – к подрамнику. Крепления – не жесткие, с возможностью перемещения по оси в одной плоскости.

Принцип работы стабилизатора заключается в перераспределении веса кузова автомобиля по колесам при его крене. Например, при прохождении поворотов с малым радиусом или при резком изменении траектории движения. В широко распростаренной передней подвеске типа «Мак — Ферсон» стабилизатор поперечной устойчивости представляет собой торсионный рычаг, работающий на скручивание. Этот рычаг имеет жесткое соединение с кузовом или подрамником. Усилия от подвески передаются на него при помощи дополнительных рычагов, шарнирно соединенных с подвеской. Такое нехитрое устройство способно предотвращать сильный крен автомобиля (и соответственно, его опрокидывание), сохраняя при этом прямую траекторию движения.

В подвеске заднего моста стабилизатор поперечной устойчивости обычно установлен на автомобили, имеющие полный привод всех колес. На многих заднеприводных моделях автомобилей со сплошной балкой заднего моста роль стабилизатора выполняет реактивная штанга (тяга Панара). Некоторые полноприводные модели японского производства прошлых лет (Toyota Sprinter Carib, Land Cruiser 80 и пр.), наряду с тягой Панара оснащены стабилизатором – изогнутой тягой, проходящей через всю балку заднего моста и связанной через короткие рычаги с силовыми элементами кузова или рамы. Принцип работы заднего стабилизатора аналогичен принципу работы переднего: уменьшение опрокидывающего момента кузова при его крене.

Втулка стабилизатора: функции, признаки неисправностей и замена втулок стабилизатора
