Устройство бензинового двигателя

Устройство двигателя внутреннего сгорания

В устройство двигателя внутреннего сгорания входят различные механизмы и системы. Так, поршневой 4-тактный агрегат состоит из кривошипно-шатунного (КШМ) и газораспределительного (ГРМ) механизмов:

• КШМ включает в себя подвижные и неподвижные детали. Основу составляет блок цилиндров, установленный на картере. Сверху блок закрыт головкой, в которой находятся впускные и выпускные клапаны, свечи зажигания, форсунки. Внутри цилиндров перемещаются поршни, соединённые через поршневой палец с верхней головкой шатуна. Нижняя часть шатуна охватывает шейку коленвала. На конце вала закреплён маховик;
• в состав ГРМ входит распределительный вал, клапаны и привод ГРМ. Подробнее о механизме поговорим ниже.

Достойной заменой поршневому агрегату можно рассмотреть только роторно-поршневой мотор или двигатель Ванкеля. Он работает по 4-тактому циклу, а поршень имеет форму треугольника Рёло. Газораспределение в роторном агрегате происходит через впускные и выпускные окна, поэтому необходимость в сложном клапанном механизме отпадает. Двигатели Ванкеля встречаются в машинах Mazda и советских ВАЗах.

Конструкция и принцип работы 2-тактного двигателя

2-тактный двигатель нашел наибольшее распространение на малой технике (бензопилы, мотокосы), мотоциклах.

Когда-то существовали даже дизельные 2-х тактные двигатели, устанавливаемые на грузовики, к примеру, МАЗ-200.

Интересно, что описанные выше такты у любого двухтактного двигателя никуда не делись, просто они были совмещены.

В итоге это позволяет сократить полный цикл всего в один оборот колен. вала.

Так, при движении поршня от НМТ производится сразу два такта – выпуск и сжатие, а при движении от ВМТ – впуск и рабочий ход.

Достигнуть этого всего возможно при использовании окон в цилиндрах, через которые производится засасывание и перекачивание топливной смеси, а также отвод продуктов горения.

Открытие и закрытие этих окон обеспечивается самим поршнем. Чтобы соблюдалась правильность работы механизма, окна располагаются на разных уровнях в стенках цилиндра.

Чтобы было более понятно, возьмем двигатель мотоцикла «ИЖ Планета 5».

Данный мотоцикл укомплектован одноцилиндровым двухтактным мотором.

Цилиндр располагается поверх корпуса двигателя, охлаждение его воздушное, поэтому у него по окружности располагаются ребра охлаждения.

С одной стороны, к цилиндру прикреплен патрубок, идущий от карбюратора, по нему в цилиндр поступает горючая смесь.

Напротив, этого патрубка устанавливается труба отвода отработанных газов.

Вверху цилиндр прикрывает головка, в которой размещена свеча накаливания.

Внутри цилиндра располагается поршень, связанный с кривошипом коленчатого вала через шатун

Далее уже он связан со сцеплением и трансмиссией, но это пока неважно

Для подачи топлива в надпоршневое пространство в двухтактном двигателе задействовано и подпоршневое пространство.

При движении поршня вверх в подпоршневом пространстве создается разряжение, в которое засасывается топливовоздушная смесь через впускное окно.

Подача же из подпоршневого пространства в надпоршневое производится от избыточного давления, которое возникает при движении поршня вниз.

Подача топлива производится через перепускное окно. Выпуск продуктов горения проходит через выпускное окно.

Теперь как все это работает.

Начнем с движения поршня к ВМТ. Находясь в НМТ, поршень обеспечивает открытие перепускного и выпускного окон. Избыточное давление в подпоршневом пространстве выталкивает горючую смесь в надпоршневое пространство.

Двигаясь вверх, поршень перекрывает открытые окна, в результате чего камера сгорания становится герметичной.

Доходя до ВМТ, поршень сжимает смесь далее подается искра от свечи накаливания, которая установлена в головке цилиндра.

В это время, поршень двигаясь вверх, открывает впускное окно, через которое смесь поступает в подпоршневое пространство. То есть получается, что в одном такте – движении поршня от НМТ к ВМТ происходит два действия: вначале впуск топлива, затем – сжатие.

После воспламенения топлива, выделенная при этом энергия толкает поршень вниз.

Двигаясь вниз он от ВМТ, поршень открывает сначала выпускное окно. При сгорании объем продуктов горения значительно увеличивается, поэтому они сразу начинают вырываться через это окно.

Получается, что при движении поршня вниз вначале выполняется рабочий ход, а после открытия выпускного окна – еще и такт выпуска.

Дальше при движении поршня вниз, он открывает перепускное окно и топливо начинает поступать в надпоршневое пространство – цикл начинает повторяться, при этом на выполнение всего цикла понадобилось только движение поршня сначала вверх, а затем вниз, что соответствует одному обороту колен. вала.

Дополнительные компоненты двигателя

Помимо основных деталей, которые обязательно присутствуют в конструкции двигателя, есть еще дополнительные детали и узлы, которые улучшают характеристики и работу ДВС.

Принцип работы турбины

Турбина — это устройство, которое создает дополнительного нагнетание топлива. Двигатель с турбиной имеет большую производительность.

Идея создания турбины появилась при обнаружении такого факта, что при движении поршня вверх, солярка не успевает полностью сгорать.

С помощью турбины, сгорание топлива в цилиндрах происходит до конца, за счет чего уменьшается расход топлива и увеличивается мощность ДВС.

Турбонаддув, он же турбонагнетатель состоит из:

• подшипники — служит опорой дает возможность вращаться валу;
• кожух на турбине;
• кожух на компрессоре;
• стальная сетка.

Цикл работы турбонаддува:

1. Компрессор создает вакуум и всасывается воздух внутрь системы.
2. Ротор турбины передает вращение ротору.
3. Интеркулер охлаждает воздух.
4. Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
5. Отработанные газы движутся через турбину ДВС и создают давление на ротор.
6. В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Интеркулер и форсунка

При сжатии плотность воздуха и температура увеличиваются. Это негативно сказывается на межремонтном периоде деталей двигателя. В связи с чем была разработано устройство, которое охлаждает горячий воздушный поток.

В зависимости от модификации дизельных двигателей, в цилиндре топливо может распыляться одной или двумя форсунками.

Классификация двигателей внутреннего сгорания

Со времени своего появления на свет, двигатели внутреннего сгорания очень сильно изменились. Производительность современных двигателей, по сравнению с двигателями времен зари двигателестроения, взлетела до космических высот. Естественно, выросло и разнообразие двигателей. Благодаря этому разнообразию, двигателям нашли бесчисленное количество способов применения. Все это разнообразие можно охватить с помощью классифицирования.

— По количеству цилиндров. Бывают одноцилиндровые, двухцилиндровые, трехцилиндровые и т.д. вплоть до 12 и даже более цилиндров, двигатели. Но все, что более 12 цилиндров, это уже редкость в автомобильной промышленности.

— По способу расположения цилиндров. Самые распространенные варианты, это рядные и V-образные двигатели. Рядные двигатели, это такие двигатели, в которых цилиндры расположены в одном ряду, друг за другом, располагаться они могут, относительно пространственного положения самого двигателя, как вертикально, так и горизонтально, а также под любым градусом наклона. V-образные двигатели, это такие двигатели, у которых имеется 2 ряда цилиндров и расположены они под углом 90 друг к другу, что напоминает букву V. Существуют также двигатели с оппозитным расположением цилиндров. Это когда цилиндры находятся друг напротив друга под углом 180 .

— По способу охлаждения. Бывают двигатели с воздушным охлаждением и с жидкостным. Воздушное охлаждение гораздо проще в производстве и обслуживать его не надо, но оно имеет много недостатков. Самый главный недостаток, это то, что двигатель обдувается потоком встречного или нагнетаемого вентилятором воздуха, из-за чего двигатель имеет разную температуру в разных местах, то есть охлаждается неравномерно. Разная температура приводит к неравномерному износу всего двигателя, что в конечном итоге сокращает срок службы такого двигателя. Да и перегреть такой двигатель, проще простого.

Второй на мой взгляд, очень важный недостаток воздушного охлаждения, это невозможность использовать тепло нагретой охлаждающей жидкости для обогрева салона автомобиля и невозможность подогревать двигатель в морозы, жидкостным предпусковым подогревателем.

Поэтому, жидкостное охлаждение, как говориться рулит. Не даром оно вытеснило воздушное охлаждение с автомобилей, за редким исключением (например грузовики марки «Татра»)

— По назначению. Бывают двигатели автомобильные, судовые, стационарные, бытовые (бензокоса, бензопила) и т.д.

— По способу осуществления рабочего цикла. Бывают 4 такта за один рабочий цикл, а бывает 2 такта. И называются такие двигатели соответственно, четырехтактные и двухтактные. Четырехтактных двигателей в мире превалирующее большинство. Этому есть ряд причин. Основные это экологичность, экономичность и надежность.

— По виду применяемого топлива. Бывают двигатели использующие для своей работы: бензин, дизельное топливо и сжатый или сжиженный газ. Также существуют битопливные и многотопливные двигатели, которые могут работать можно сказать на всем, что горит. Кроме того, есть и другие экзотические двигатели, работающие на не менее экзотических видах топлива, но о них в других статьях.

— По способу воспламенения рабочей смеси в цилиндрах. Бывают двигатели, в которых смесь поджигается искрой от свечи зажигания (бензиновые и газовые), а бывают двигатели в которых смесь поджигается сама по себе от сильного давления (дизельные двигатели)

— По способу наполнения цилиндров воздухом. Бывают атмосферные и наддувные двигатели. Атмосферные, это когда воздух попадает в цилиндры самотеком, то есть из-за разности давлений в цилиндре и во впускном тракте, создается эффект всасывания в цилиндр. Наддувные двигатели, это когда воздух силой вгоняется в цилиндр, с помощью турбонаддува или компрессора. Благодаря наддуву, удается наполнить цилиндр воздухом гораздо сильнее, чем это происходит в атмосферных двигателях, в результате чего значительно вырастает мощность двигателя, но снижается его ресурс.

Тюнинг

Многие автовладельцы, привыкнув к своей машине, хотят получить от нее больше возможностей, чем она способна дать. Поэтому нередко для этого делают тюнинг двигателя, увеличивая его мощность. Это можно реализовать несколькими способами.

Например, известен чип-тюнинг, когда путем компьютерного перепрограммирования мотор настраивают на более динамичную работу. У этого способа есть как сторонники, так и противники.

Более традиционным методом является тюнинг двигателя, при котором осуществляются некоторые его переделки. Для этого производится замена коленчатого вала с подходящими под него поршнями и шатунами; устанавливается турбина; проводятся сложные манипуляции с аэродинамикой и так далее.

Устройство двигателя автомобиля не такое уж сложное. Однако в связи с огромным количеством элементов, в него входящих, и необходимости согласования их между собой, для того чтобы любые переделки возымели желаемый результат, требуется высокий профессионализм того, кто их будет осуществлять. Поэтому, прежде чем решаться на это, стоит потратить усилия для поиска настоящего мастера своего дела.

Расход топлива

Раньше считалось, что дизель экономичнее бензина, в первую очередь из-за несоразмерной стоимости топлива. Солярка стоила намного дешевле бензина. Сегодня цены почти сравнялась, но дизельные двигатели все равно потребляют меньше топлива. Это обусловлено высоким коэффициентом сжатия воздушно-топливной смеси.

Показатели КПД дизельного мотора примерно на 40% выше из-за увеличенной в 2 раза степени сжатия. Поэтому владельцы первой группы моторов утверждают, что их автомобиль потребляет на 20% меньше топлива, чем аналогичные транспортные средства на бензине. Вторая группа тоже бывает достаточно экономичной, особенно в случае с небольшими автомобилями — например, с машиной Daewoo Matiz с расходом около 4-5 литров на 100 километров. Но дизельные агрегаты все равно более экономичны.

Классификация бензиновых двигателей[править | править код]

• По способу смесеобразования — двигатели с внешним смесеобразованием, у которых горючая смесь приготовляется вне цилиндров (карбюраторные и газовые), и двигатели с внутренним смесеобразованием (рабочая смесь образуется внутри цилиндров) — двигатели с непосредственным впрыском;
• По способу осуществления рабочего цикла — четырехтактные и двухтактные. Двухтактные двигатели обладают большей мощностью на единицу объёма, однако меньшим КПД. Поэтому двухтактные двигатели применяются там, где очень важны небольшие размеры, но относительно неважна топливная экономичность, например, на мотоциклах, небольших моторных лодках, бензопилах и моторизованых инструментах. Четырёхтактные же двигатели устанавливаются на абсолютное большинство остальных транспортных средств. Следует заметить, что дизели также могут быть четырёхтактными или двухтактными; двухтактные дизели лишены многих недостатков бензиновых двухтактных двигателей, однако применяются в основном на больших судах (реже на тепловозах и грузовиках).;
• По числу цилиндров — одноцилиндровые, двухцилиндровые и многоцилиндровые;
• По расположению цилиндров — двигатели с вертикальным или наклонным расположением цилиндров в один ряд, V-образные с расположением цилиндров под углом (при расположении цилиндров под углом 180 двигатель называется двигателем с противолежащими цилиндрами, или оппозитным);
• По способу охлаждения — на двигатели с жидкостным или воздушным охлаждением;
• По виду применяемого топлива — бензиновые и многотопливные ;
• По степени сжатия. В зависимости от степени сжатия различают двигатели высокого (E=12…18) и низкого (E=4…9) сжатия;
• По способу наполнения цилиндра свежим зарядом: двигатели без наддува, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;
• По частоте вращения: тихоходные, повышенной частоты вращения, быстроходные;
• По назначению различают двигатели стационарные, автотракторные, судовые, тепловозные, авиационные и др.
• Практически не употребляемые виды моторов – роторно-поршневые Ванкеля, с внешним сгоранием Стирлинга и т.д..

Бензиновые двигатели различаются также по способу приготовления рабочей смеси. В настоящее время существуют карбюраторные и инжекторные бензиновые двигатели, причём карбюраторные уже практически вытеснены инжекторными.

«Тойота»

Далее рассмотрим, где находится номер двигателя у «Тойоты»? Силовые агрегаты этой марки имеют весьма информативное клеймо, которое может многое поведать о машине, если знать его расшифровку. Первая цифра определяет порядковый номер «движка» в определенной линейке. Далее наносится буква, указывающая на тип двигателя. Уже несколько десятков лет конструкторы в серии моторов ставят две буквы. Необходимо учитывать, что дата выпуска силовой установки и год начала производства серии – это не идентичные параметры.

Первая литера после тире указывает на конструктивные особенности конкретного узла, включая особенности ГБЦ и возможности форсирования. Рассмотрим буквенные обозначения более подробно:

1. F – мотор стандартной мощности с четырьмя клапанами на цилиндре. Он имеет один распределительный вал, цепной или ременной ГРМ и шестеренчатый привод на втором валу.
2. G – агрегат с повышенными мощностями, оба вала приводятся в движение от цепи или ремня газораспределительного механизма.
3. Т – устройство оснащено турбинным нагнетателем.
4. S – свидетельствует о наличии непосредственного впрыска воздушно топливной смеси.
5. Х – гибридная модель.
6. Р – «движок», сконструированный под газовое топливо.
7. Н – особая система подачи горючего.
8. Е – многоуровневый впрыск.

Режимы работы системы питания

В зависимости от целей и дорожных условий водитель может применять различные режимы движения. Им соответствуют и определенные режимы работы системы питания, каждому из которых присуща топливно-воздушная смесь особого качества.

1. Состав смеси будет богатым при запуске холодного двигателя. При этом потребление воздуха минимально. В таком режиме категорически исключается возможность движения. В противном случае это приведет к повышенному потреблению горючего и износу деталей силового агрегата.
2. Состав смеси будет обогащенным при использовании режима «холостого хода», который применяется при движении «накатом» или работе заведенного двигателя в прогретом состоянии.
3. Состав смеси будет обедненным при движении с частичными нагрузками (например, по равнинной дороге со средней скоростью на повышенной передаче).
4. Состав смеси будет обогащенным в режиме полных нагрузок при движении автомобиля на высокой скорости.
5. Состав смеси будет обогащенным, приближенным к богатому, при движении в условиях резкого ускорения (например, при обгоне).

Выбор условий работы системы питания, таким образом, должен быть оправдан необходимостью движения в определенном режиме.

Классификация двигателей

Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.

По рабочему циклу

Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:

• четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
• в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.

По типу конструкции

По конструкции ДВС делятся на:

• поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
• роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
• газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.

Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.

По количеству цилиндров

Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.

По принципу создания рабочей смеси

Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:

• внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
• внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.

По расположению цилиндров

Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:

• рядную;
• V-образную;
• оппозитную с углом развала между поршнями 180°;
• VR-образную;
• W -образную.

В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.

По типу топлива

Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.

По принципу работы ГРМ

Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.

https://youtube.com/watch?v=AA81dQadz4A

Принцип работы

При сгорании горючей смеси, состоящей из легковоспламеняемых продуктов и воздуха, выделяется больше количество энергии. Причем в момент воспламенения смеси она значительно увеличивается в объеме, возрастает давление в эпицентре воспламенения, по сути, происходит маленький взрыв с высвобождением энергии. Этот процесс и взят за основу.

Если сгорание будет производиться в закрытом пространстве – возникающее при сгорании давление будет давить на стенки этого пространства. Если одну из стенок сделать подвижной, то давление, пытаясь увеличить объем замкнутого пространства, будет перемещать эту стенку. Если к этой стенке присоединить какой-нибудь шток, то она уже будет выполнять механическую работу – отодвигаясь, будет толкать этот шток. Соединив шток с кривошипом, при перемещении он заставит провернуться кривошип относительно своей оси.

В этом и заключается принцип работы силового агрегата с внутренним сгоранием – имеется закрытое пространство (гильза цилиндра) с одной подвижной стенкой (поршнем). Стенка штоком (шатуном) связана с кривошипом (коленчатым валом). Затем производится обратное действие – кривошип, делая полный оборот вокруг оси, толкает штоком стенку и так возвращается обратно.

Но это только принцип работы с пояснением на простых составляющих. На деле же процесс выглядит несколько сложнее, ведь надо же вначале обеспечить поступление смеси в цилиндр, сжать ее для лучшего воспламенения, а также вывести продукты горения. Эти действия получили название тактов.

Всего тактов 4:

• впуск (смесь поступает в цилиндр);
• сжатие (смесь сжимается за счет уменьшения объема внутри гильзы поршнем);
• рабочий ход (после воспламенения смесь из-за своего расширения толкает поршень вниз);
• выпуск (отведение продуктов горения из гильзы для подачи следующей порции смеси);

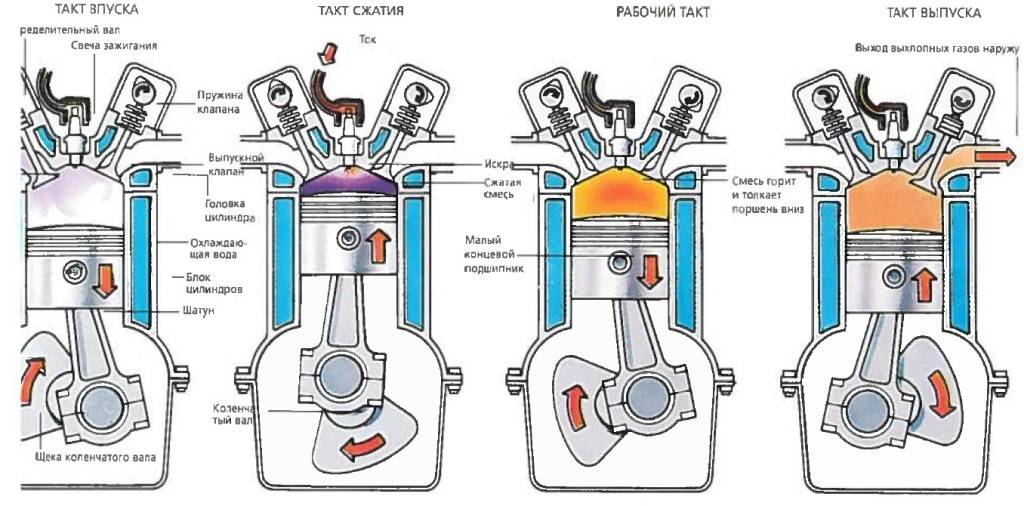

Такты поршневого двигателя

Из этого следует, что полезное действие имеет только рабочий ход, три других – подготовительные. Каждый такт сопровождается определенным перемещением поршня. При впуске и рабочем ходе он движется вниз, а при сжатии и выпуске – вверх. А поскольку поршень связан с коленчатым валом, то каждый такт соответствует определенному углу проворота вала вокруг оси.

Реализация тактов в двигателе делается двумя способами. Первый – с совмещением тактов. В таком моторе все такты выполняются за один полный проворот коленвала. То есть, пол-оборота колен. вала, при котором выполняется движение поршня вверх или вниз сопровождается двумя тактами. Эти двигатели получили название 2-тактных.

Второй способ – раздельные такты. Одно движение поршня сопровождается только одним тактом. В итоге, чтобы произошел полный цикл работы – требуется 2 оборота колен. вала вокруг оси. Такие двигатели получили обозначение 4-тактных.

Устройство двигателей внутреннего сгорания: какие бывают разновидности и конфигурации

В конструкции современных автомобилей обычно применяются силовые установки с числом цилиндров от двух и больше. При том же объеме, двухцилиндровый мотор выдаст больший крутящий момент, чем одноцилиндровый, а четырехцилиндровый – соответственно, больше, чем двух. Однако «умножать» их количество можно только до какого‐то разумного предела: при всей эффективности, нужно соблюсти компактность, обеспечить цилиндрам равно хорошую смазку, подачу горючего и охлаждение.

В погоне за идеалом, конструкторы «разродились» несколькими схемами взаимной компоновки цилиндропоршневой группы и кривошипно‐шатунного механизма. Самые распространенные виды — рядная и V‐образная схема.

Рядный тип – это когда шатуны нескольких цилиндров (2-3-4-5-6 шт.) смонтированы на одном продольном коленчатом валу, каждый на отдельной «шейке», цилиндры идут в едином блоке, параллельно друг другу. Наиболее популярны 4 и 6‐цилиндровые версии.

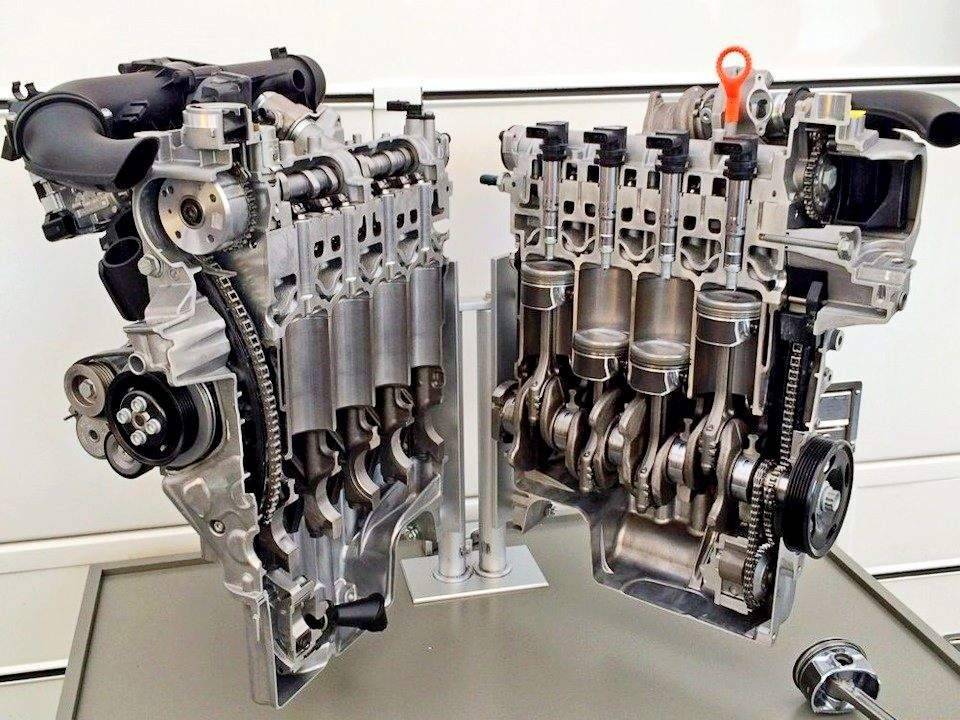

Рядный 4‐х цилиндровый двигатель в разрезе

У V-образных движков, цилиндры которых расположены в два ряда, под взаимным углом 60, 90, либо 45 (мотоциклетные) градусов — на одной коренной шейке могут монтироваться по два шатуна одновременно. Самые надежные и сбалансированные — версии V6 и V8.

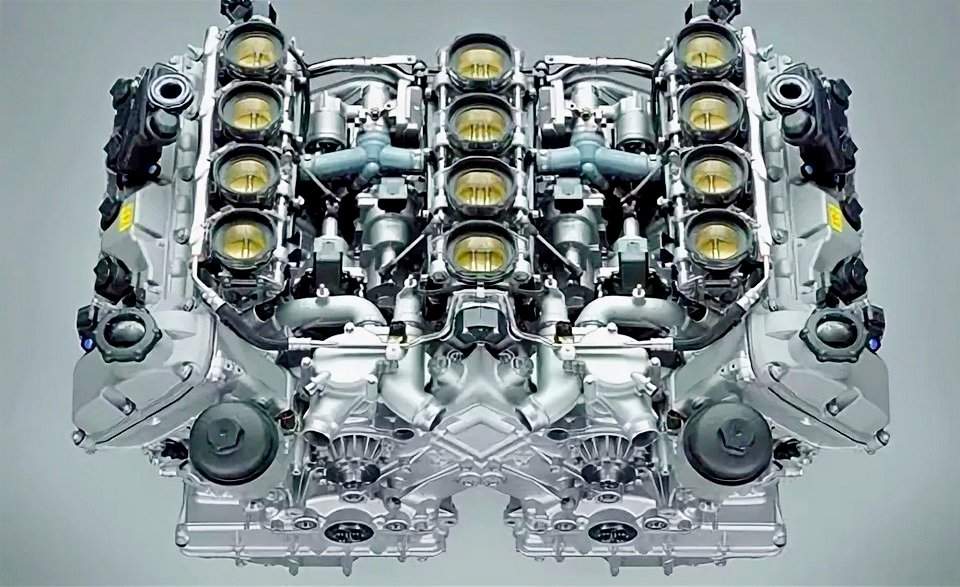

V‐образный двигатель в разрезе

Оппозитный вариант компоновки бывает двух видов: сходный с V-образным, но с развалом цилиндров 180 градусов и стыковкой шатунов на единой шейке, с последовательным поочередным выходом в ВМТ. Либо – с индивидуальными «коленами» для каждого из них, находящихся в противофазе: одновременно выходящих на ВМТ.

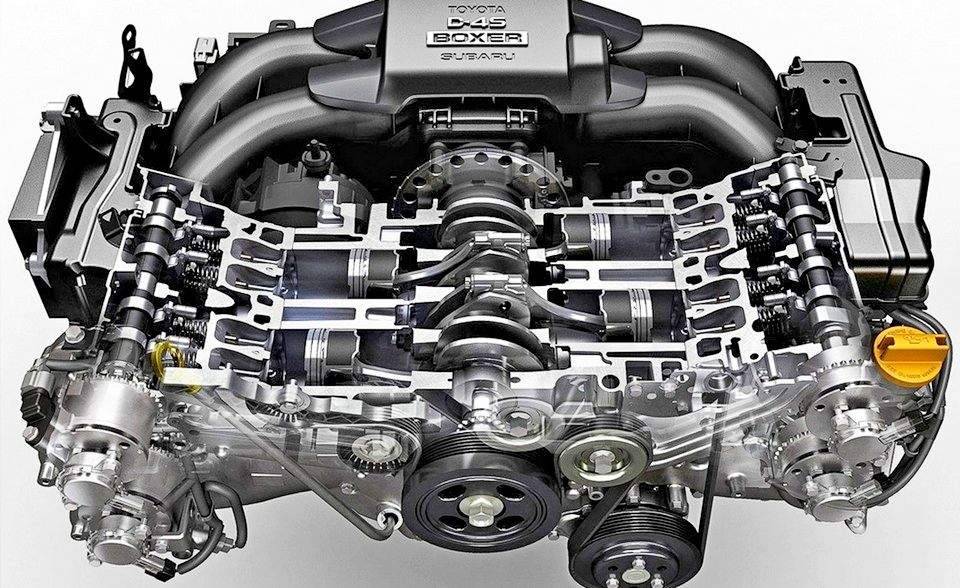

Оппозитный двигатель в разрезе

U-образный тип компоновки подразумевает параллельное «сращивание» двух рядных моторов со взаимно независимыми кривошипными механизмами, вращающимися в противоположном направлении и рядами блоков. Преимущества – те же, что у «рядников», плюс компенсация инерционных вибраций.

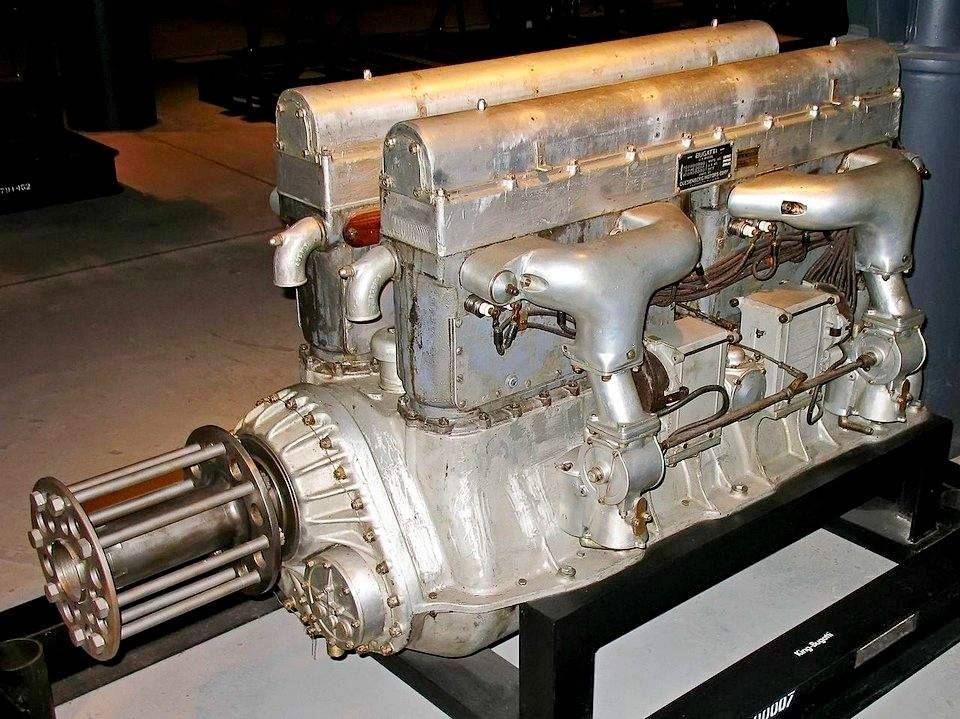

U‐образный двигатель Бугатти

VR двигатель – очень старый (20 годов ХХ века) вариант V-образной компоновки с единым «коленом» и развалом цилиндров менее 20 градусов. Рядно‐смещенная схема позволяет сделать ДВС очень компактным при большой кубатуре.

VR двигатель в разрезе

W-двигатель – наиболее монструозный вариант с тремя, или четырьмя рядами цилиндров, взаимно «разваленных» под углом от 50 до 30 градусов, шатуны которых посажены на единый коленвал. Преимущественно 12‐цилиндровый, формой напоминающий одноименную букву, движок выдавал бешеный крутящий момент. Применялся в основном на спорткарах.

W‐образный двигатель в разрезе
