Что такое ЕСП система (ESP) в автомобиле: принцип работы ESP

Как водители относятся к ESP?

Мы разобрались, что это: ESP – это электронная система курсовой устойчивости. А теперь давайте посмотрим, как реагируют водители на то, что система иногда вмешивается в процесс вождения. На самом деле автолюбители относятся к этому комплексу очень неоднозначно.

Опытные водители не всегда довольны, что вопреки их желаниям при нажатии на газ автомобиль не ускоряется. Система не способна оценить квалификацию человека, находящегося за рулем. Также она не может понять, что водитель хочет ехать быстро. ESP просто обеспечивает безопасность при движении в различных ситуациях.

Для опытных водителей в большинстве автомобилей предусмотрено, что этот комплекс можно отключить. И даже больше – автопроизводители в некоторых случаях и сами рекомендуют отключать систему. Это очень актуально на сыпучих грунтах.

Но в большинстве ситуаций этот помощник все-таки нужен. И пользоваться им стоит не только тем водителям, которые только что сели за руль. Зимой без ESP может быть очень тяжело. А если еще учесть, что данный комплекс позволил снизить аварийность примерно на 30%, то его полезность не может вызвать ни у кого сомнений.

Для чего нужен ESP в машине

ESP – что это такое?

Это система
динамической стабилизации автомобиля. Главная ее функция – сохранить управляемость
и курсовую устойчивость авто в критических ситуациях.

Таковыми можно считать любые случаи потери контакта колес с дорогой
(занос на снегу, мокром асфальте или на ледяной поверхности). То есть, в случае
заноса, возникшего по разным причинам, электроника помогает нам выровнять
автомобиль на ходу.

Система ЕСП в работе
Система ЕСП помогает
сохранять курсовую устойчивость

• DSC;
• ESC;
• VSA;
• VDC;
• VSC;
• DTSC.

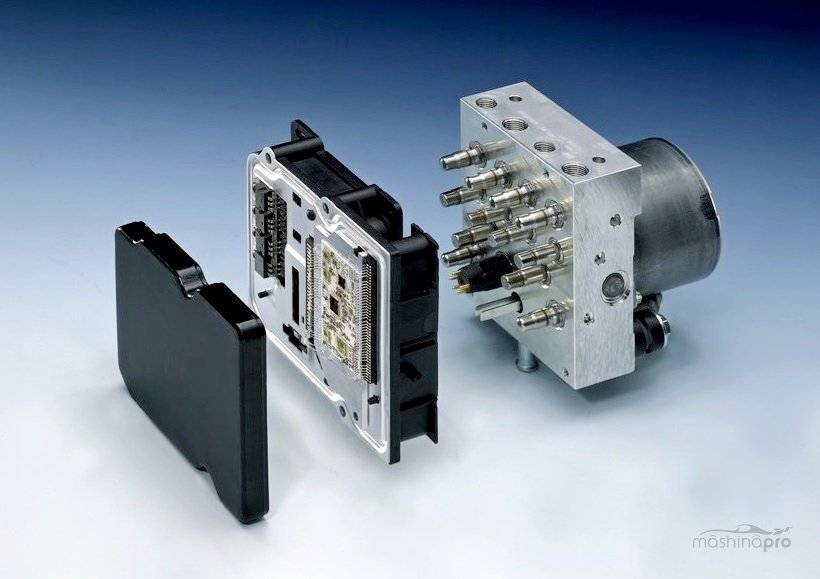

Блок ЕСП
Блок ЕСП

Это те же системы
динамической стабилизации, просто разработаны конкретным
автопроизводителем. Могут различаться дополнительные функции (о них поговорим
позже), но принцип работы тот же.

Работает ли ESP на большой скорости?

ESP работает на всех скоростях.

Другое дело, что при заносе на большой скорости ей сложнее поддерживать машину и может не спасать. Выводы ESP — одна из самых важных систем в автомобиле. Если для вас важна безопасность, покупайте автомобили только с ней. Это не только снижает риск смерти, но и позволяет сэкономить много денег, предотвращая небольшие и средние несчастные случаи. Если вас спросят, какую машину купить, я рекомендую покупать в ESP. Но не забывайте, что эта система только снижает вероятность аварии, но не устраняет ее полностью. Независимо от того, есть ESP или нет, у автомобиля должны быть хорошие шины, а скорость должна соответствовать тому времени. В последние годы появились еще более совершенные системы. Теперь автомобили могут тормозить автоматически, самостоятельно контролировать полосу движения или даже полностью контролировать ситуацию в режиме автопилота. Но пока это доступно для немногих, так что покупайте машины как минимум с ESP.

Устройство и принцип работы ESP

Система динамической стабилизации или, как ее еще называют, курсовой устойчивости, состоит из электронного блока управления и датчиков. Последних – несколько.

Они установлены на передней и задней оси автомобиля:

1. G-сенсор (поперечного ускорения).
2. Угловой скорости.
3. Скорости вращения колес (входят в систему ABS).
4. Давления жидкости в системе торможения.
5. Расположения руля.

Помимо антиблокировочной системы колес (ABS), ESP активно взаимодействует с противопробуксовочным блоком (ASR), устройствами распределения тормозных усилий (EBD) и блокировки дифференциала (EDS). Все они являются частями единой системы активной безопасности автомобиля.

Получив тревожную информацию от датчиков, ЭБУ раздает команды для приведения в работу вспомогательных устройств. ESP выполняет крайне важную работу, о которой водитель порой не догадывается: автомобиль сохраняет курсовую устойчивость, продолжает нормальное движение.

Механизм исполнения

Вопрос: зачем нужна эта система – сейчас не стоит даже у скептиков. Своей работой она доказала свою эффективность. ESP самостоятельно определяет: работу какого из колес машины нужно стабилизировать. Это может быть левое или правое, переднее или заднее, одно или несколько колес.

Рассмотрим ситуацию. При прохождении правого поворота из-за большой скорости передние колеса попали в занос. Чтобы выровнять положение, умное устройство притормаживает заднее, ближнее к повороту, колесо, добиваясь попадания в поворотный радиус колес передней оси. В это же время подается команда на снижение оборотов мотора. Если в занос на подобном повороте попала задняя ось авто, то аналогичные действия происходят с передним левым колесом.

Противозаносная система, народное название технического термина, обладает следующим алгоритмом работы:

1. Датчики передают информацию о критическом изменении параметров в электронный блок управления.
2. ЭБУ отправляет команду на то колесо, которое необходимо притормозить.
3. Гидроблок ABS повышает давление жидкости в этой части тормозной системы.
4. Одновременно передается сигнал о снижении подачи горючего, тем самым замедляя движение автомобиля и уменьшая скорость вращения колес.

Комплекс этих мер безопасности позволяет выправить ситуацию, предотвратить занос. Система курсовой устойчивости эффективно работает как с механической КПП, так и «автоматом». В последнем случае оно изменяет режим движения, «заставляет» переключаться АКПП на низшую передачу.

ESP действует в любой фазе движения. Это может быть: торможение, движение накатом, старт и т. д. Ее реакция на появление нестандартной ситуации мгновенная – 20 мс. Система успевает сработать на различной скорости движения автомобиля при любой передаче.

Как правильно называть систему стабилизации?

В России систему стабилизации принято называть «ESP», но это не совсем правильно. Официально такие системы правильно называют «Электронный контроль устойчивости». Это обычное имя в мире.

Такие системы обычно разрабатывают не сами производители автомобилей, а сторонние компании, такие как Hitachi, Bosch, Fujitsu. ESP — это просто торговая марка, под которой Bosch продает свою систему. Ее начали устанавливать на Mercedes в 1995 году. Тогда это было новинкой и оказалось, что российские автовладельцы впервые увидели такую ​​систему под маркой ESP и привыкли так называть все системы этого типа. Точно так же копировальный аппарат стал называться «ксерокс», хотя копировальный аппарат — это всего лишь название производителя.

Хотя название ESP все еще преобладает, многие машины называют эту систему по-другому

Но это не так важно, главное понимать, что все эти системы стабилизации, системы курсовой устойчивости, все эти многочисленные сокращения — одно и то же. Кроме того, некоторые производители теперь называют эту систему «ESC» в своих новых машинах, что означает, что они начали использовать общий термин, а не конкретную марку

Так что, возможно, путаница скоро пройдет, и останется только одно имя.

Принцип действия

Все вышеперечисленные составляющие помогают электронике понять, когда начинается занос авто, а также корректировать поведение автомобиля в зависимости от манипуляций, совершаемых водителем.

Отклонение положения органов управления авто от фактических параметров движения автомобиля, провоцирует немедленное вмешательство Electronic Stability Program. К примеру, угол поворота колес невелик, но скорость поперечного ускорения и угол поворота вокруг оси значительно превышают показатели, которые характерны для безопасных повадок авто при заданных параметрах рулевого управления. Таким упрощенным способом можно описать способ, каким ESP определяет развитие заноса.

Главное призвание ЕСП в том, чтобы предупредить начало либо усугубление заноса автомобиля. Все эти манипуляции помогают выпрямить траекторию и сохранить контроль над машиной.

Конкретный пример

Рассмотрим, как работает система, на примере ситуации, в которой электронный контроль устойчивости помогает стабилизировать авто.

Параметры при избыточной поворачиваемости (занос):

• задняя ось стремится обогнать передние колеса. Задняя ось скользит по направлению к внешней дуге поворота;
• скорость скольжения большая.

Стабилизация происходит за счет торможения переднего колеса внешнего радиуса.

Параметры недостаточной поворачиваемости (снос):

• передняя ось скользит по направлению к внешней дуге поворота;
• скорость рысканья невысока;

Стабилизация происходит за счет торможения заднего колеса, проходящего по внутреннему радиусу.

Разумеется, описанный алгоритм слишком упрощен. Электронный блок управления получает информацию от различных датчиков по несколько десятков раз в секунду, незамедлительно реагирует сигналами к исполнительным устройствам, постоянно ориентируясь на изменяющиеся условия движения.

Видео работы системы курсовой устойчивости автомобиля поможет оценить всю пользу помощника.

Омологация

Авто стран ЕС, выпущенные со второй половины 2014, обязаны иметь ESP в минимальной комплектации. Отечественное законодательство предполагает подобное правило лишь в случае сертификации выпуска нового авто. Продление омологации не обязывает к внесению нововведений. Поэтому для большинства машин столь полезный помощник доступен лишь за дополнительную плату.

Установка своими руками

Вы можете самостоятельно дооснастить свой автомобиль ESP. Необходимые комплектующие рассмотрим на примере Opel Astra J 1,6Т 2010 г. в.

Вам потребуются:

• блок управления ABS/ESP, крепления в виде кронштейна для установки на штатное место;
• СИМ-модуль;
• датчик рысканья (еще одно название контроллера поперечного ускорения и осевого вращения), крепежный элемент;
• штекер.

Если вы знаете месторасположения всех элементов и умеете прокачивать тормозную систему, установка своими руками не покажется вам сложной задачей. Учтите, что такое внесение изменений необходимо прописать программно. Для этого необходим сканер и специальное программное обеспечение. Это, пожалуй, самый сложный пункт во всем процессе инсталляции.

Характерные неисправности

О поломке ESP в вашем авто будет сигнализировать соответствующий контрольный указатель на приборной панели. Причины, по которым ESP не работает, может быть несколько:

• обрыв цепи (наиболее характерно для датчиков скорости);
• неисправности блока управления;
• датчик тормозного усилия;
• щетки блока ESP и прочие.

Первым делом необходимо провести компьютерную диагностику.

Враг или помощник

Стоит признать, что в некоторых ситуациях Electronic Stability Program может навредить. Но процент подобных случаев настолько мал, что это никоим образом не умаляет заслуги ЕСП.

Некоторые водители называют систему не помощником, а электронным «ошейником». Поскольку система всячески пресекает любые попытки «хулиганства» за рулем. Во многих машинах контроль курсовой устойчивости действительно нельзя отключить (разве что только отсутствием предохранителя, но мы вам этого не говорили!).

Порой это препятствует полной реализации мощности автомобиля на скользких покрытиях бездорожья, но в некоторых машинах Electronic Stability Program помогает реализовать электронную имитацию блокировок, что положительно сказывается на преодолении препятствий с диагональным вывешиванием.

Как система VSC определяет момент начала бокового заноса

Мы уже упоминали, что система стабилизации движения работает в связке с другими системами активной безопасности. В её состав входят следующие компоненты:

• датчики;
• информационный блок;
• ЭБУ;
• исполнительные механизмы.

Рассмотрим работу каждой из них. Система VSC использует шесть датчиков, два их которых находятся под центральной консолью автотранспортного средства:

• первое устройство – датчик угловой скорости, в задачи которого входит определение момента, когда автомобиль начинает вращаться вокруг вертикальной оси. Его ещё называют датчиком рысканья, поскольку такое движение авто именуют рысканием. Английское (и международное) наименование датчика – Yaw Rate Sensor;
• вторым устройством, входящим в систему датчиков курсовой устойчивости, является датчик замедления (Deceleration Sensor), функции которого заключаются в определении величины замедления центра тяжести легкового автомобиля в направлениях относительно вертикальной и боковых осей;
• следить за углом поворота направляющих колёс – задача датчика угла поворота (Steering Angle Sensor);
• скорость вращения колёс отслеживается датчиком скорости, который устанавливается на все колёса;
• ДПДЗ (Throttle Position Sensor) датчик, который определяет текущий угол дроссельной заслонки;
• наконец, в функции датчика измерения уровня давления в главном ТЦ (Master Cylinder Pressure Sensor) входит отслеживание давления в тормозной системе, которое изменяется при нажатии педали тормоза.

Все данные, отслеживаемые датчиками, отсылаются в бортовой компьютер, который их анализирует и на основании полученной информации определяет, следует ли активировать исполнительные устройства, чтобы избежать бокового заноса автомобиля.

Исполнительных механизмов в системе курсовой устойчивости два: один из них отвечает за индивидуальное подтормаживание колёс посредством изменения уровня давления в колёсных тормозных цилиндрах, второй приводит в движение дроссельную заслонку (призакрывает её, чтобы уменьшить скорость вращения колёс).

Как только ЭБУ определяет, что машина вошла в боковое скольжение, тут же на панели приборов загорается соответствующая сигнальная лампочка и приводится в действие механизм предотвращения заноса. Кроме световой индикации, о начале вращения автомобиля вокруг вертикальной оси информирует и звуковой сигнал.

Итак, алгоритм работы системы курсовой устойчивости можно описать следующим образом:

• бортовой компьютер, постоянно получает данные от всего комплекса вышеописанных датчиков, анализируя их и принимая решение, началось ли рыскание автомобиля. Если да, то ЭБУ определяет, в какую сторону начался занос (то есть следует реагировать на избыточную или недостаточную поворачиваемость автотранспортного средства);
• если начался занос, немедленно активируется механизм прикрытия дроссельной заслонки, что приводит к замедлению скорости вращения колёс;
• одновременно подаётся управляющий сигнал в гидравлический блок тормозной системы с целью подачи давления в нужный тормозной цилиндр для подтормаживания соответствующего колеса;
• при этом загорается сигнальная лампочка и звучит предупредительный сигнал, информирующие водителя, что начался занос и включен режим активизации системы VSC.

Отметим, что на некоторых моделях автомобилей имеется кнопка VSC OFF, позволяющая отключить систему курсовой устойчивости. Однако при этом деактивация не полная: при затяжных заносах система всё-таки срабатывает, хотя и с определённой задержкой. Многие автовладельцы, предпочитающие спортивный стиль езды, самостоятельно отключают систему, однако поскольку она сопряжена с работой ABS и TRC, то они также становятся неработоспособными. Так что советовать подобные модификации системы активной безопасности автомобиля никак нельзя.

Поскольку работа системы зависит от множества компонентов, неисправность любой из них (датчика, управляющего механизма, сбой прошивки ЭБУ) приведёт к загоранию лампочки чек VSC. Как правило, в подобных ситуациях самостоятельное диагностирование проблемы затруднительно.

Особо отметим, что загорание Check VSC System может означать и поломки, вообще не имеющие отношения к системе курсовой устойчивости, поэтому в подобных ситуациях следует обращаться в сервисный центр, где опытные и квалифицированные специалисты определят причину загорания лампочки.

Почему ЕСП отключается не полностью?

На некоторых авто производители не
предусматривают полное отключение ESP. Например, в Мерседес для этого нужно залазить в
меню бортового компьютера. И даже после отключения ЕСП, часть функций ее
сохранится. А при скорости выше 50 км/ч система динамической стабилизации
принудительно работает в полной мере. Увы, с этим ничего не поделать.

На некоторых корейских авто ЕСП отключается в 2
этапа. Первое нажатие кнопки отличает только систему АБС. Но чтобы отключить
ЕСП полностью, нужно нажать и удерживать кнопку в течении 3 секунд. Система
будет отключена до момента, когда машина наберет большую скорость, либо до
последующего запуска двигателя.

Устройство ESP

Машина с установленной системой ESP в своей конструкции имеет следующие компоненты:

• Датчики, установленные на всех колесах, отслеживают частоту вращения каждого из них по отдельности.
• Датчик, отслеживающий вращение машины вокруг своей оси.
• Датчик, определяющий угол поворота рулевого колеса.
• Гидравлический агрегат, который увеличивает и уменьшает давление в колесных тормозных механизмах.
• Блок управления, обрабатывающий всю информацию, определяет по сигналам датчиков, когда нужно вмешаться.

При этом устройство стабилизации ESP напрямую взаимодействует с другими компонентами активной системы безопасности автомобиля, а именно:

• ABS – система, созданная для предотвращения блокировки колес, а также сохранения управляемости при экстренном торможении.
• EBD – система, служащая для индивидуального распределения тормозных усилий на каждом колесе.
• EDS – система, отвечающая за принудительную электронную блокировку дифференциала, которая позволяет исключить пробуксовку ведущих колес при старте или разгоне.
• ASR – антипробуксовочная система, позволяющая сохранить сцепление ведущих колес с дорожным покрытием при резком разгоне или торможении.

Помимо этого, блок управления ESP также взаимодействует с ЭБУ двигателя внутреннего сгорания и автоматической коробки передач. Более того, управляющий блок ESP может не только получать сигналы от данных систем, но и также влиять на их работу при возникновении критических ситуаций на дороге.

Принцип работы Electronic Stability Program

Из теории автомобиля известно, что существуют два нежелательных явления при движении – избыточная и недостаточная поворачиваемость.

В идеале, когда наступает предел сцепления колёс с дорогой, автомобиль должен скользить наружу поворота всеми четырьмя колёсами с одинаковой интенсивностью, точно так же прекращая скольжение одновременно передней и задней осью.

Реально это случается редко, поэтому одна ось неминуемо обгоняет другую, что приводит к появлению ненулевого угла между продольной осью автомобиля и касательной к его траектории.

Причём угол увеличивается, реакция водителя может быть неправильной или запоздалой, машина начинает совершать курсовые колебания, что и означает потерю стабилизации и переход в неуправляемое вращение.

Избыточная управляемость означает опережение в уводе или срыве задней оси. Машина поворачивает нос внутрь поворота, развитие явления принято называть заносом. В определённой мере это условно, но терминология сложившаяся.

Обратная ситуация считается недостаточной управляемостью. Первой срывается передняя ось, автомобиль «плужит», уходя наружу поворота, при этом почти не слушается руля, поскольку наименьшее сцепление именно у управляемых колёс.

Занос

Попасть в занос может любой автомобиль, хотя у заднеприводных, тем более заднемоторных компоновок такая вероятность больше, поскольку именно на заднюю ось приходится избыток тяги в первом случае и основная масса во втором.

Ещё в автошколах водителей учат, что для компенсации заноса надо поворачивать руль в сторону заноса и сбрасывать газ.

Советы настолько же правильные, насколько, как это ни парадоксально, бесполезные, и даже вредные:

• водитель и так инстинктивно вывернет руль в сторону заноса, это естественное движение в случаях, когда нос машины уходит в сторону от траектории;
• необходимо точно дозировать угол и время поворота руля, на что неопытный человек не способен;
• для стабилизации машины надо выполнить компенсирующее обратное движение руля, чему не учат;
• сброс газа поможет только заднеприводной машине, при заносе переднего привода или полного газ надо наоборот, добавлять.

Система ESP отреагирует куда адекватней, просто притормозив наружное колесо, а также обеспечив правильное управление тягой, в зависимости от типа привода.

Сам тип начавшейся потери управляемости компьютер заметит по датчику вращения кузова и воздействию водителя на рулевое колесо. Причём влияние будет строго дозированным, без возникновения колебательного процесса.

Предотвращается самое страшное и типичное развитие ситуации, когда машину начинает «разматывать» с нарастанием амплитуды и выбрасывает с дороги на втором или третьем лихорадочном вращении руля запаниковавшим водителем.

Таким образом, вмешательство системы проявится двояко:

• произойдёт компенсация заноса на первом же колебании кузова;
• отклонение от траектории плавно погасится, без заброса в обратную от первого смещения сторону.

Пока машина сохраняет хоть какое-то сцепление с дорогой, ESP способна надёжно погасить занос в самом его начале, водитель не успеет даже испугаться, а скорее всего ничего и не заметит.

Единственное, что ему доступно в штатной ситуации – высвечивание лампочки на передней панели, говорящей, что система сработала и надо быть осторожней, машина на пределе устойчивости.

Снос

При опережающей потери зацепа на передней оси автомобиля, да ещё и переднем приводе, ситуация становится совсем неприятной для рядового водителя:

• скользят именно управляемые колёса, машина не реагирует на поворот руля;
• для компенсации надо совершать действия, прямо противоположные инстинктивным, распускать руль в ту же сторону, куда сносит нос машины, а вместо сброса газа поддерживать нейтральную тягу на передних колёсах или даже добавлять крутящий момент;
• всё происходит неожиданно, поскольку переднеприводные машины устойчивее по своей природе;
• снос может совершенно внезапно перейти в занос из-за продольного перераспределения веса автомобиля.

ESP точно так же, как и в предыдущем случае, спокойно отреагирует подтормаживанием нужных колёс, возьмёт на себя управление тягой, а изменением степени усиления рулевого управления прозрачно намекнёт водителю на неправильные действия рулём.

С работающими на пределе передними колёсами система ничего делать не станет, им и так тяжело, а аккуратно притормозит заднее внутреннее колесо. Обычно этого достаточно для стабильного восстановления траектории.

Отключение ESP: зачем отключать систему стабилизации

Изучив особенности ESP, что такое система стабилизации и как работает, можно с удивлением обнаружить следующее — в автомобиле с ESP имеется кнопка ESP OFF. Это значит, что систему можно деактивировать. Многие водители задаются вопросом, для чего же реализована опция отключения такой полезной системы.

Сразу ответим — отключать ESP можно только в том случае, если водитель опытный и намеренно собирается эксплуатировать авто в спортивных и экстремальных режимах.

Дело в том, что система стабилизации в некоторых случаях может «мешать». Иногда бывает так, что для выхода из заноса нужно повысить обороты мотора, при этом система ЕСП дает команду на ЭБУ уменьшить подачу топлива. Также любители агрессивной езды специально срывают машину в занос, при этом система стабилизации всеми силами пытается этому помешать.

Кстати, на многих авто система даже после нажатия кнопки ESP OFF  не отключается полностью. Данное решение позволяет активнее использовать машину для агрессивного вождения, однако система все равно подключится в том случае, если посчитает ситуацию неконтролируемой или критической.

Что же касается рядовых водителей, срыв в занос и экстремальная ситуация могут стать абсолютной неожиданностью. По этой причине отключать систему стабилизации курсовой устойчивости настоятельно не рекомендуется даже опытным водителям, эксплуатирующим авто в штатном или агрессивном режиме.
