Как отрегулировать карбюратор «Солекс»

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

• засорение топливного жиклера ГДС;
• попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
• деформация нижней поверхности основного корпуса вследствие перегрева;
• выход из строя диафрагмы ускорительного насоса;
• дефект электромагнитного клапана;
• ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке “Озон” на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

Осторожно отсоединяем шланг подачи топлива.
Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
Отсоединяем трос системы подсоса.
Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

https://youtube.com/watch?v=zXsp8ev5iA0

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

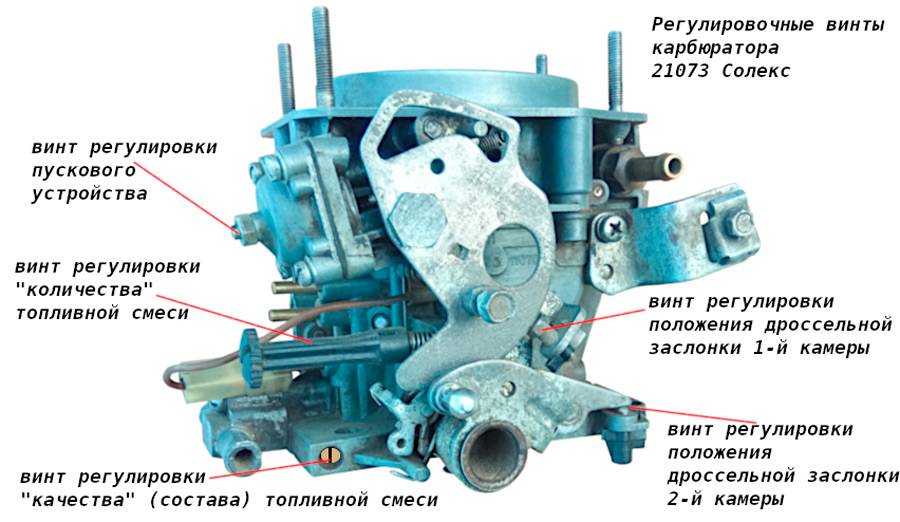

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

• отсоедините топливный шланг от устройства;
• открутите 5 винтов, крепящих крышку карбюратора;
• отсоедините тросик управления воздушной заслонкой;
• ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
• штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
• при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
• заодно проведите очистку камер от грязи;
• поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

• в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
• «сдайте назад», открутив винт на 4-5 полных оборотов;
• пустите двигатель, вдавите ручку подсоса до упора;
• вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
• вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
• подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

• неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
• посадочное место под эти детали разболтано;
• недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору  жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

• заведите машину и вдавите ручку подсоса до конца;
• надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
• резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Карбюратор «Солекс»: модификации

Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.

На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. «Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.

Ремонт карбюратора солекс

Ремонт карбюратора Солекс

Если ДВС стал работать неустойчиво (появились провалы при разгоне, спокойной езде, работе на ХХ) или замечен в повышенном аппетите не стоит сразу же бежать и покупать ремкомплект на solex. Возможно, устройство достаточно хорошенько осмотреть и отрегулировать. Прежде всего, осмотрите диффузоры и заслонки дросселей на предмет сторонних предметов и герметичности закрытия. Если все в норме, выверните электромагнитный клапан и снимите жиклер ХХ. Тщательно очищаем его от грязи с помощью чистящего средства и сжатого воздуха. Крышка также подлежит очистке, а заодно проверьте целостность диафрагмы холодного пуска и её зазор т.к. надрыв механизма входит в список основных неисправностей. Далее внимательно осмотрите поплавок поплавковой камеры, его уровень и геометрию. С помощью картонки убедится в том, что поплавок не соприкасается со стенками камеры. Настройка уровня и хода достигается регулировкой язычков поплавка.

Если повреждена прокладка, её нужно заменить. Для проверки герметичности запорного клапана достаточно в него подуть, закрыв отверстие языком.

Устанавливать электромагнитный клапан на место нужно аккуратно, смазав уплотнительное кольцо маслом, чтобы не повредить резьбу и точно чувствовать момент касания жиклера ХХ своего седла в крышке. Стоит также проверить усилие затяжки гаек карбюратора к впускному коллектору, не забывая проверить работу привода педали газа. Если при максимально утопленной педали дроссельные заслонки открыты не полностью (не стоят вертикально), нужно подрегулировать положение троса крепежными гайками. Обязательно оставьте небольшой отрезок троса под свободный ход, чтобы он немного провисал между местом зажима и кожухом крепления.

Карбюратор Солекс в автомобиле

Далее проверяется работа насоса-ускорителя. Если распылители засорены, будет ощущаться задержка при разгоне автомобиля. Нелишним будет и проверка диафрагмы привода ускорителя и его рычага на легкость его перемещения. Сломанную или поврежденную пружину необходимо заменить.

Демонтаж топливных жиклеров из колодцев удобно выполнить деревянной зубочисткой. Необходимо запомнить их расположение для последующей сборки. Воздушные жиклеры снимаются в сборе с эмульсионными трубками. Трубки очищаются ацетоном или бензином. Допускается прочистка жиклеров тонкой медной проволокой (её диаметр должен быть меньше диаметра отверстия жиклера). При ревизии экономайзера мощностных режимов будьте внимательны и не упустите из вида пружинку для проверки диафрагмы и чистоты жиклера. Поврежденная диафрагма напоминает о себе неустойчивой работой ДВС, повышенным расходом топлива, продолжением работы мотора при полностью перекрытом винте регулировки качества смеси.

Допускается использование сжатого воздуха, специальной химии и мягкой проволоки из меди. Продувать можно все подряд, чтобы засорения выходили наружу в атмосферу, а не внутрь ДВС. Соединяя трос подсоса, перепроверьте и отрегулируйте его работу. При задвинутой рукоятке в салоне, воздушная заслонка карбюратора должна быть полностью открытой. Без веских причин не рекомендуется снимать устройство с коллектора или полностью разбирать его. А вот иметь ремкомплект в багажнике не будет лишним, он стоит смешных денег и содержит все детали, позволяющие отрегулировать устройство практически в полевых условиях. Это как раз тот случай, когда теория с практикой расходиться не может! В ремкомплект карбюратора входят все заменяемые элементы устройства, однако можно ограничиться лишь некоторыми из них: пружина и диафрагма экономайзера, пружина пускового устройства, топливный фильтр, клапан топливный, жиклеры топливные и воздушные, уплотнительные колечки, распылитель топлива.

Важные моменты

• Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
• Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
• Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя

Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Это интересно: Как добраться на сломанном автомобиле до автосервиса

Копирайтер с пятилетним стажем. (1 голос, среднее: 5 из 5)

Как осуществляется регулировка карбюратора

По мнению большинства автовладельцев, Солекс 21073 является достаточно надёжной моделью карбюратора, но рекомендуется дважды в год выполнять процедуру тонкой настройки, чтобы оптимизировать расход бензина и улучшить работу силового агрегата.

В состав настроечных работ включается регулировка качества ТВС, количества оборотов ХХ и уровня бензина в ПлК.

В случае проведения работ на карбюраторе, связанных с его калибровкой или устранением неполадок, крайне рекомендуется выполнить его очистку от загрязнений при снятом воздушном фильтре.

Перед началом работ по регулировке карбюратора Солекс 21073 нужно выставить рычаг КПП в нейтральное положение, завести мотор на 3-5 минут, чтобы бензонасос успел накачать топлива в камеру. Затем нужно выключить зажигание и отсоединить топливный шланг, подставив под него ёмкость, дабы исключить выливание оставшегося в топливопроводе бензина.

Затем нужно отсоединить тросик, управляющий воздушной заслонкой, и открутить винты, которыми верхняя часть крепится к корпусу. Во время снятия крышки проследите, чтобы не задеть крепления поплавком и не повредить прокладку.

Когда крышка снята, можно приступать к регулировке поплавка Солекс 21073. Сначала замеряем уровень штангенциркулем, оснащённого глубиномером (можно воспользоваться и металлической линейкой). От верхней кромки камеры до жидкости должно быть 2,4-2,5 см. Если это расстояние больше или меньше, необходимо выполнить корректировку уровня, подогнув язычок поплавка куда нужно. Затем выполнить все операции в обратном порядке, снова запустить мотор, наполнить бензином камеру и произвести повторную проверку уровня горючего в ПК.

Регулировка ХХ Солекса выполняется на прогретом силовом агрегате. Разборка производится, как описано выше. Затем плоской отвёрткой необходимо до конца закрутить винт качества (против часовой стрелки, поскольку на нём присутствует левая резьба), после чего сделать ровно пять оборотов за часовой, и завести мотор.

Подсос следует убрать, при этом обороты будут минимальными, а силовой агрегат будет работать неустойчиво. Откручиваем винт качества ещё на полтора оборота, этого должно хватить для стабильного, без провалов, функционирования силового агрегата.

Настройка количества оборотов в отечественном карбюраторе Солекс 21073 до рекомендуемого значения производится винтом количества, это несложно.

Кроме регулировочных работ, может возникнуть необходимость в чистке карбюратора, если он, несмотря на все ваши усилия, продолжает неустойчиво работать на ХХ, или при резком увеличении расхода топлива и прочих нештатных режимах работы мотора.

Выполнить эту операцию можно и без разборки карбюратора Солекс, с использованием специального аэрозоля-очистителя.

Алгоритм чистки:

• демонтируем воздушный фильтр, закрывающий доступ к карбюратору;
• откручиваем электромагнитный клапан;
• обрабатываем очистителем отверстия воздушных жиклёров ГДЗ, а также обе камеры карбюратора;
• впрыскиваем аэрозоль в отверстие ЭМК;
• распыляем очиститель на ту область нижней части, где расположены привод ДЗ первичной камеры, рычаг привода ВЗ;
• ждём 3-5 минут;
• запускаем мотор при вытянутой рукоятке подсоса;
• повышаем обороты мотора и снова впрыскиваем очиститель в камеры, в отверстия ЭМК и каналов дозирующих систем;
• желательно повторить эту процедуру несколько раз.

Итак, мы узнали, как отрегулировать карбюратор Солекс (вне зависимости от того, где он установлен, на «Ниве», «семёрке» или классике). Подобная настройка позволяет стабилизировать функционирование двигателя на всех режимах, включая холостой ход, а для выполнения регулировок требуется минимальный набор инструментов.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

1. Прогреваем мотор, после чего глушим;
2. Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
3. Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
4. Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
5. Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
6. Выставляем винтом «количества» 900 об/мин;
7. Винтом «качества» понижаем их до 800 об/мин;
8. Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
9. Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

https://youtube.com/watch?v=WHV9b9HfvEk

Карбюратор «Солекс» знаком многим владельцам классики ВАЗ, а также переднеприводных «восьмерок» и «девяток». Эти устройства, хорошо себя зарекомендовавшие на протяжении многих лет, и сегодня можно встретить на некоторых машинах, где они заменяют штатные изделия. «Солекс» выпускает ДААЗ – Димитровградский автоагрегатный завод. По сравнению со своими «собратьями» «Озоном» и «Вебером» эта конструкция имеет целый ряд преимуществ. Однако чтобы они были реализованы в полной мере, необходима точная регулировка карбюратора Солекс. Но обо всем по порядку.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Всем драсти.И так, в этой записи я хотел бы рассказать как я заморочился с карбюратором Солекс 21083.О солексах уже очень много написано, снято видео и очень большое количество решений тех или иных проблем. Но пожалуй я повторюсь в своей записи.В этой записи я попытаюсь рассказать как я его настраивал под себя и под свой автомобиль. Запись не является руководством к действию, так как я далеко не карбюраторщик и два с половиной года назад я только знал приблизительное его место расположения под капотом.Цель была, оптимизировать работу, а именно, сделать устойчивы ХХ, сделать устойчивую работу на переходных режимах, добиться ровной динамики по нарастающей, улучшить показатели на мощностных режимах.И так немножко об устройстве Солекс 21083 из мурзилки:

1. Блок подогрева карбюратора2. Дроссельная заслонка первой камеры3. Патрубок для отсоса картерных газов4. Рычаг привода ускорительного насоса5. Кулачок привода ускорительного насоса6. Диафрагма ускорительного насоса7. Топливный жиклер экономайзера мощностных режимов8. Корпус насоса9. Диафрагма экономайзера мощностных режимов10. Запорный электромагнитный клапан11. Топливный жиклер холостого хода12. Крышка карбюратора13. Главный воздушный жиклер первой камеры14. Воздушная заслонка15. Распылители ускорительного насоса с клапаном подачи топлива16. Диафрагма пускового устройства17. Регулировочный винт пускового устройства18. Регулировочный винт количества смеси холостого хода19. Рычаг блокировки второй камеры20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания21. Регулировочный винт качества смеси холостого хода22. Сектор управления дроссельными заслонками23. Рычаг привода дроссельных заслонок24. Регулировочный винт при открывания дроссельной заслонки первой камеры25. Рычаг управления воздушной заслонкой26. Шток пускового устройства27. Электрический провод концевого выключателя экономайзера принудительного холостого хода28. Рычаг воздушной заслонки29. Главный воздушный жиклер второй камеры30. Эмульсионная трубка31. Распылитель главной дозирующей системы второй камеры32. Патрубок подачи топлива33. Патрубок слива топлива в бак34. Топливный фильтр35. Игольчатый клапан36. Дроссельная заслонка второй камеры37. Рычаг дроссельной заслонки второй камеры38. Главный топливный жиклер второй камеры39. Рычаг привода дроссельной заслонки второй камеры40. Поплавок

Хотелось бы сказать что Солекс специально был сконструирован для машин с поперечным расположением двигателя а именно специально для семейства Самар и так же был спроектирован для работы ДВС на обедненной смеси!

Чистка.Все карбюраторы чистятся только спец жидкостью и после этого продуваются сжатым воздухом. Никаких кисточек, тряпочек и прочей фигни. Отверстия в карбюраторах имеют порой очень маленький размер и кусочек ниток, случайно попавший в систему, может просто напросто свести на нет все труды по чистки, а в редких случаях убить карбюратор.

И так. Снял в полностью карб с впускного коллектора. С трудом выковырял проставку. Две резино-металлические и термозащитную проставку. Все под замену. Впускной коллектор накрыл ветошью с обработанными краями (без ниток и хлаков по бокам).Из за малых пробегов и высокой влажности под дроссель из сапуна попала эмульсия, что привело к падению ХХ на мощностных режимах. Собственно это и послужило причиной полной чистки карба и его перенастройки. Толчок так сказать.
