Прогорела прокладка головки блока цилиндров: симптомы неисправности

Термостат

Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.

Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.

При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.

Тем самым двигатель охлаждается.

Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.

В любом случае нужно внимательно следить на приборами и не допускать перегрева.

Как убедиться в исправности термостата?

В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).

Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.

Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля

Снимать термостат несложно, поэтому заострим внимание на диагностике

Для проверки потребуется любая посуда, электрический нагреватель и термометр.

Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.

Рекомендуем: Определение признаков и причин неисправности ступичного подшипника

Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.

Как правильно выполнить замену прокладки?

Если вы заметили признаки пробитой прокладки гбц ваз 2114, и после осмотра убедились, что это действительно так, то единственным путем решения этой проблемы остается замена прокладки.

Безусловно, выполнить это можно и в автосервисе, но стоить эта, в общем-то несложная операция, будет довольно дорого. Именно поэтому можно выполнить замену прокладки самостоятельно.

Самое первое, что понадобится для этого сделать — это отключить все подключенные к двигателю устройства и приборы, снять ремни и т.д. Будет не лишним при этом записать все, что было снято (чтобы в последствии не оказалось чего «лишнего»).

Затем надо открутить крепежные болты головки.

Для этого предварительно очищаем их от загрязнений, ржавчины и технических жидкостей, а затем поочередно их откручиваем (предварительно каждый из болтов надо слегка провернуть, и только проделав эту процедуру со всеми болтами, выкрутить их уже полностью).

После этого демонтируем изношенную прокладку, а на ее место устанавливаем новую (при этом нужно ориентироваться на втулки и выступы — они помогут установить прокладку в правильно положение, без неровностей и перекосов).

Когда новая прокладка установлена, остается только выполнить обратное подключение всех агрегатов, а потом зафиксировать ГБЦ при помощи болтов.

Следует обратить особое внимание, что делать это следует никак не «на глаз» — это приведет к очень быстрому износу прокладки, и менять ее придется заново. По этой причине, закручивание болтов осуществляется только с использование динамометрического ключа и только на ту величину, которая прописана в паспорте

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

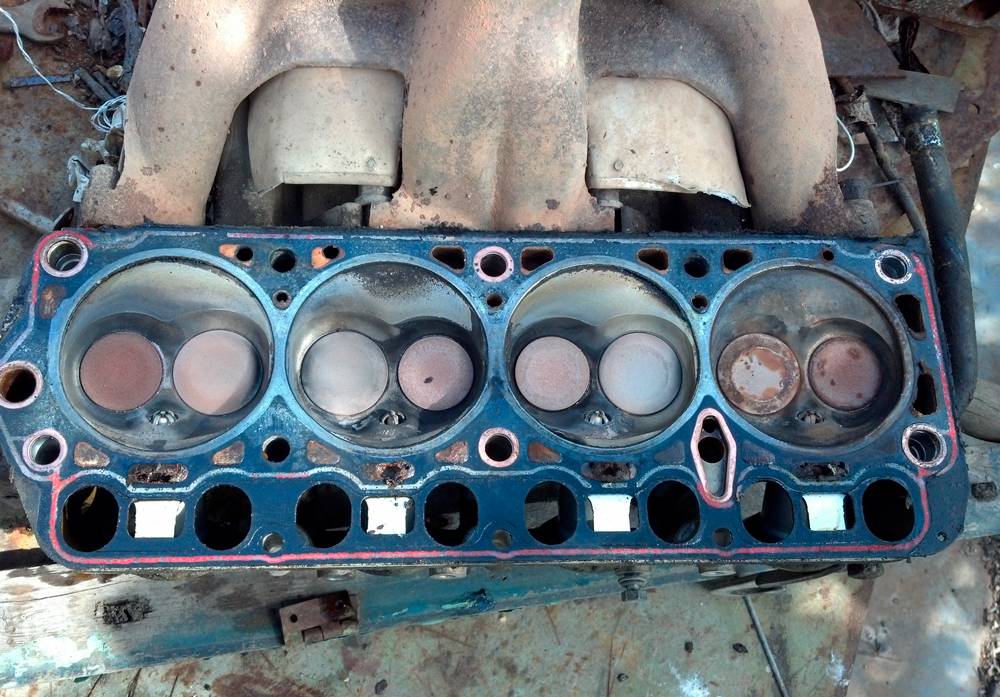

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Узнаем пробой прокладки

Диагностика простая, под силу даже новичку-автомобилисту.

Проверить целостность прокладки можно одним из нескольких способов:

• визуальный осмотр крышки радиатора, внимательно посмотреть на расширительный бачок охлаждающей системы. Не лишней будет проверка горловины заливки масла. Достаточно открутить ее и уже в своих руках рассмотреть. Если на крышке виден налет оранжевого цвета, значит это результат попадания антифриза в двигатель. В случае проникновения масляной жидкости в антифриз, радиаторная крышка покроется маслянистыми следами;
• запуск мотора. Нужно понаблюдать, выходит ли дымовое облако из отверстия между прокладкой и БЦ. Не должны слышаться посторонние визжащие звуки;
• стоит удостовериться, что выхлопная труба не выдает пар. На его наличие указывает прогар ГБЦ. Иногда выходят выхлопы со сладковатым запахом. Одновременно с такими симптомами может понизиться в радиаторе уровень ОЖ.

Еще одним проверенным методом является поступление выхлопных газов в отсек охлаждения. Здесь также придется положиться на визуальный осмотр. Нужно снять радиаторную крышку, чтобы убедиться в отсутствии сильного извержения.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Рекомендуем: Почему не работает стеклоподъемник Лада Приора

Причины прогорания прокладки

Причин, почему прогорает прокладка ГБЦ немного, а у нового двигателя всего одна – перегрев. Даже незначительное время работы мотора при температуре выше нормы может стать причиной этой неисправности. В данном случае прокладка может прогореть совсем немного, и неопытные автомобилисты не замечают первые появившиеся симптомы. В процессе дальнейшей эксплуатации прогар увеличивается, и признаки проявляется все сильнее. Из-за того, что многие владельцы машин обращаются к специалистам не после перегрева, а спустя некоторое время эксплуатации, когда неисправность становится явным фактом, они не связывают прогорание прокладки с имевшим место недавним перегревом и требуют от мотористов других объяснений почему прогорела прокладка ГБЦ.

При недостаточном объеме охлаждающей жидкости, можно не заметить незначительный перегрев головки, так как жидкость, циркулируя в системе, успевает охлаждаться в радиаторе, но при этом не успевает отводить тепло в нужном количестве. Приборы в авто показывают температуру охлаждающей жидкости, а не температуру деталей мотора. Таким образом, эксплуатируя машину с недостаточным уровнем тосола можно пропалить прокладку, не поняв, что причиной стал перегрев.

Бывает прогорание из-за некачественной прокладки, но это в большей степени касается двигателей после ремонта. На новых автомобилях это случается крайне редко. Еще на ремонтных моторах причиной подобной неисправности могут стать факторы, связанные с качеством проведенного ремонта:

• неудовлетворительное состояние привалочных поверхностей (плохо очищены остатки старой прокладки, раковины или царапины на плоскостях, деформация головки);
• неправильный момент затяжки болтов ГБЦ;
• нарушен порядок затяжки болтов ГБЦ;
• неправильно подобрана толщина прокладки (на моторах, где они бывают разных размеров).

Важно при заполнении системы охлаждения жидкостью, удалить все «воздушные пробки»! Иначе можно «подпалить» прокладку при первом же запуске мотора

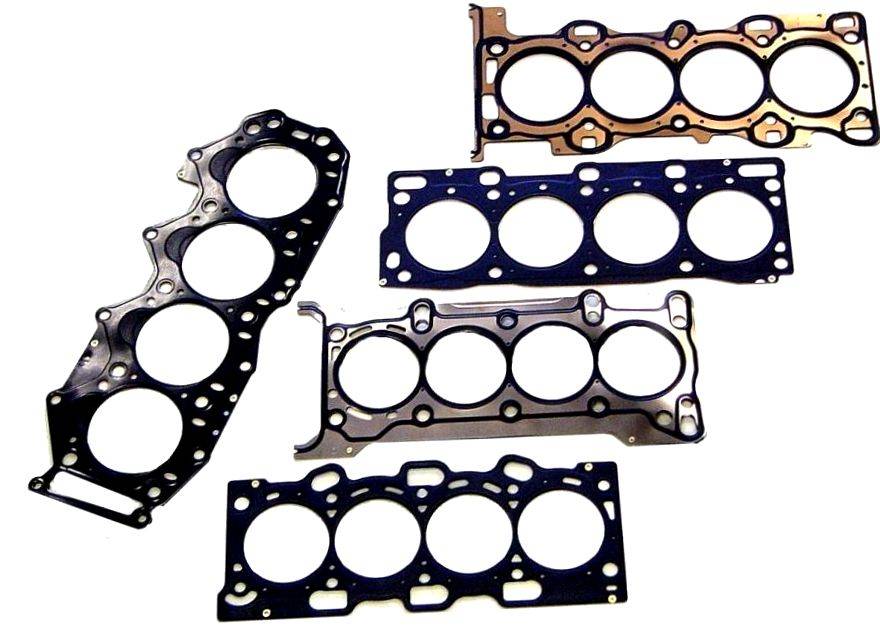

Металл или паронит

Многих водителей интересует, какую прокладку выбрать. Производство данных деталей осуществляется с применением разных материалов, отличающихся свойствами.

Если рассматривать металлическое изделие, оно обладает прочностью, нежели паронитовая прокладка. Для мощных турбированных моторов такой вариант самый лучший. Если автомобиль эксплуатируется мало, в щадящем режиме, выбор материала особой роли не играет. Можно спокойно ставить прокладку из паронита. К тому же она плотно прилегает к деталям.

Кстати, материал изготовления не влияет на продолжительность срока службы. Важным показателем выступает сам процесс установки. При малейшем отклонении от посадочного места, будет вероятность прогара любой прокладки.

Очевидный признак неправильно размещенного элемента – моментальный выход из строя. Некорректные установочные манипуляции также приводят к тому, что автомобиль может не завестись. Двигатели дизельной модификации еще могут издавать громкий звук из-за поршней.

Помните! Продолжительная езда на авто с пробитой прокладкой ГБЦ провоцирует поломку остальных узлов двигателя. Обнаружив пробитие, сразу меняем.

Процесс замены (для 8 клапанного авто)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

• динамометрический ключ;
• гаечные ключи;
• торцовые головки, в том числе «Torx»;
• отвертку;
• новую прокладку;
• емкость для слива охлаждающей жидкости (ОЖ);
• чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

1. Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.
2. Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.
3. Затем сливаем ОЖ в приготовленную тару.
4. После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.
5. На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.
6. Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.
7. Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.
8. На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.
9. Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.
10. Далее следует извлечь натяжной ролик и дистанционную шайбу.
11. Открутив крепежный болт снимаем зубчатый шкив распредвала.
12. На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.
13. Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления, Крестовой отверткой ослабляем хомуты
14. Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.
15. Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами. Откручиваем шестигранником 10 болтов
16. На следующем этапе демонтируется ГБЦ вместе с прокладкой.
17. Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.
18. Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами. Устанавливаем новый расходник с учетом направляющих
19. Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.
20. Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме. Схема закручивания болтов крепления головки На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
21. Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.
22. Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Дальнейшие действия

Если проверка дала положительный результат, не рекомендуем ездить на машине. Единственно верные маршруты — в гараж или в автосервис. Первым делом нужно попытаться устранить причины, которые вызвали поломку. С перегревом можно справиться своими силами, если восстановить работу системы охлаждения.

Без замены прокладки обойтись не получится. Нужно снять ГБЦ, осмотреть поверхность. При прогаре могут появиться зазоры и деформации. Если они глубже, чем 0,5 мм, понадобится шлифовка. Следует аккуратно удалить остатки уплотнителя, осмотреть головку и блок.

Критических повреждений нет? Значит можно аккуратно поставить новую прокладку и затянуть болты с учетом наших рекомендаций, касающихся момента и последовательности зажима.

Замена

Если признаки поломки подтвердились после снятия «головы», выполняется замена пробитого элемента. Блок цилиндров – одна из важнейших частей двигателя. Поэтому при покупке прокладки специалисты советуют приобрести комплект новых крепежных болтов. Старые при выкручивании уже не будут соответствовать тем требованиям. Новые болты стоят не более тысячи рублей. Если у вас 16-клапанный мотор и длина элементов не менее 95 миллиметров, можно ограничиться лишь покупкой прокладки. Также для замены понадобится динамометрический ключ. Перед установкой новой прокладки необходимо убедиться в целостности блока цилиндров. Если ему нужна дополнительная шлифовка, приобретается деталь увеличенной толщины. Она должна компенсировать слой снятого металла при шлифовке.

Прокладка из металла или паронита — какую выбрать?

Дать однозначный ответ о том, какую прокладку выбрать — из паронита с металлическими проставками либо металлическую, ответить сложно. Каждая из них имеет как свои плюсы, так и минусы. Так, прокладка из чистого листового металла прослужит значительно дольше (в случае, если не последует каких-то внештатных ситуаций, то она может прослужит полный срок работы двигателя автомобиля до капитального ремонта).

Признаки износа прокладки ГБЦ

Но, она же имеет и ряд недостатков:

• более высокая цена;
• требуемое высокое качество изготовления (в случае случайного приобретения низкокачественной либо контрафактной прокладки ГБЦ она может поломаться очень быстро);
• высокие требования к прямолинейности и шероховатости соединяемых поверхностей (в случае, если поверхность ГБЦ неоднородна, то применение металлической прокладки возможно только после предварительной шлифовки, в противном случае возможен прорыв газов под прокладкой).

В свою очередь, каучук-асбестовая (паронитовая) прокладка имеет более низкую цену, менее требовательна к точности изготовления, а также к однородности соединяемых поверхностей (применять ее можно без предварительной шлифовки).

Правда, благодаря более низким эксплуатационным характеристикам, нежели цельнометаллическая прокладка, она имеет и значительно меньший срок службы, чаще прогорает, а также более подвержена механическим повреждениям.

Замена прокладки ГБЦ

Причины возникновения поломки

Чаще всего пробой прокладки ГБЦ случается из‐за перегрева. Сначала начинает барахлить система охлаждения. Тепло перестает отводиться от металла. В результате происходит деформация головки блока. Она может развиваться по двум сценариям, в зависимости от материала:

1. Дюралюминий. Горизонтальная поверхность, которая должна идеально прилегать к прокладке, смещается. Появляются щели.
2. Чугун. Сплав железа и углерода хорошо держит форму в экстремальных условиях, но может дать трещину при термальном «шоке».

Если головка выдержала тепловой удар, то сама прокладка может изогнуться, потерять уплотнительные свойства. Тогда герметичность нарушается, антифриз и выхлопные газы попадают в моторный отсек, камеру сгорания. Такое происходит в основном с асбестовыми прокладками.

По нашим сведениям, на втором месте в списке причин пробоя значится неправильный момент затяжки болтов. Если пережать, то большая нагрузка просто раздавит уплотнитель. В противном случае останутся пустоты, через которые начнет проникать «выхлоп». Идеальный вариант — использовать для закручивания динамометрический ключ. Вот как он выглядит:

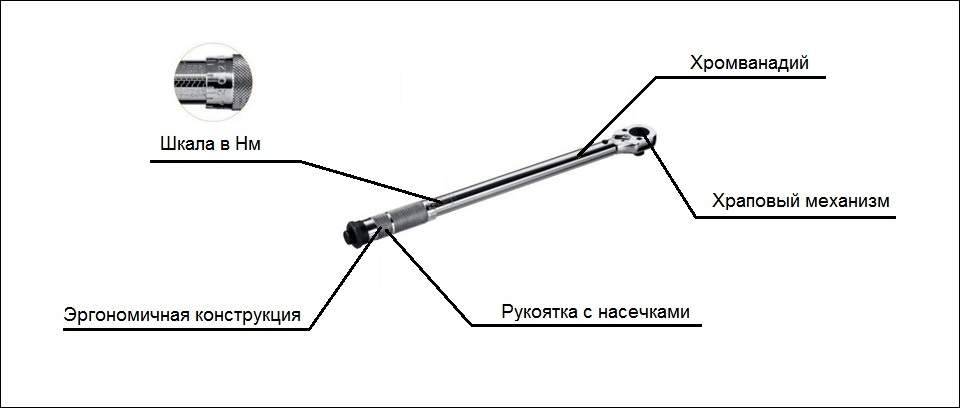

Динамометрический ключ

Работать с инструментом просто. Достаточно выставить на шкале нужное усилие. Когда оно будет достигнуто, ключ провернется. Нормативный показатель можно найти в документации на автомобиль. Например, для восьмиклапанного Renault Logan с объемом двигателя 1,6 л момент затяжки ГБЦ составляет 20 Нм.

Следующая причина — нарушение последовательности затяжки болтов. Их нельзя закручивать хаотично. Возникнет перекос, который может нарушить герметичность головки и блока цилиндров. Вот типовая схема, которая подходит для большинства машин:

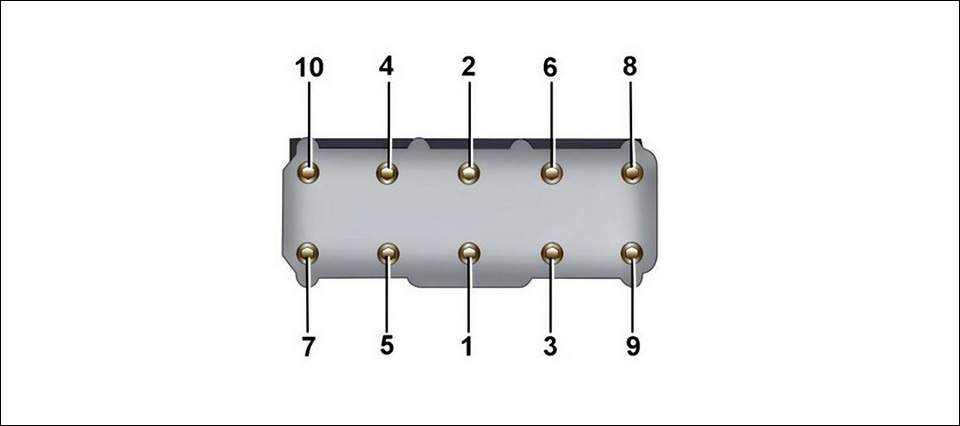

Последовательность затяжки болтов ГБЦ

Первым делом нужно зажать центральные крепежные элементы (1 и 2). Затем следует использовать ключ, закручивая болты по диагонали (3, 4 → 5, 6). От центра к краю.

Порой причина кроется в низком качестве уплотнителя. Нужно покупать запчасти у проверенных поставщиков. Если цена на 50 % ниже средней, стоит задуматься о заказе другого расходника. Недорогая прокладка быстро износится. Это может вызвать серьезные поломки. Составим краткое резюме:

№	Причина пробоя
1	Перегрев двигателя
2	Неправильный момент затяжки болтов
3	Нарушение последовательности затяжки болтов
4	Низкое качество прокладки
5	Закончился срок службы уплотнителя

Пробой и прогорание — не одно и то же. В первом случае повреждения приводят к утечке и смешению выхлопа, антифриза и масла. Второй вариант предполагает низкий процент повреждения уплотнителя. В этом случае сложно выявить симптомы.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

• Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
• Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.
