Неисправен регулятор давления топлива: симптомы

Инструкция по замене РДТ Lanos

Если диагностика показала, что проблемы нестабильной работы двигателя Ланос связаны непосредственно с РДТ, то рассматриваемая деталь подлежит замене. Как уже говорилось, ремонтировать регулятор нельзя, поэтому в случае неисправности, его следует заменить

Процесс замены не трудный, но при этом важно соблюдать правильную последовательность действий. Инструкция по замене имеет следующий вид:

1. Первоначально следует отсоединить вакуумный шланг (верхняя трубка) от устройства
2. Далее осуществляется отсоединение шланга обратки. Он герметично крепится при помощи пластикового фиксатора. Чтобы снять шланг, необходимо зажать фиксатор
3. К топливной рампе регулятор крепится при помощи двух болтов под отвертку. Их следует выкрутить. Чтобы выкрутить второй крепежный болт, понадобится снять рампу или воспользоваться гибким валом
4. Чтобы демонтировать рампу, необходимо ослабить крепление форсунок, и отсоединить подающий топливный шланг
5. После чего можно произвести демонтаж регулятора

После снятия РДТ на Шевроле Ланос, следует приступить к установке нового устройства

Принцип установки выполняется в порядке обратном снятию, но при этом важно учитывать некоторые факторы:

• Если на новом устройстве отсутствует уплотнительное кольцо (в месте присоединения с рампой), то его необходимо предварительно установить. Это кольцо должно продаваться вместе с деталью, но некоторые производители не комплектуют свои изделия уплотнителем
• На новый РДТ нужно также установить пластиковый фиксатор от старого устройства. Чтобы произвести его замену, понадобится поддеть его отверткой
• Резиновый уплотнитель обработать мыльным раствором, что обеспечит его возможность быстрой установки в отверстие рампы

После завершения процедуры замены, следует включить зажигание, и дождаться, пока насос закачает топливо. Только после этого можно запускать двигатель, и оценивать его работу с новым регулятором.

Это интересно!На автомобиль можно установить регулятор давления с манометром, что позволит не только контролировать работу устройства, но еще и выставить необходимое давление.

Абсорбер и его система

В некоторых автомобилях лада устанавливается топливная
система с абсорбером. Абсорбер незаменимая вещь в настоящее время. Служит он
для уменьшения выбросов топливных паров в окружающую среду.

Абсорбер

Абсорбер представляет собой колбу, наполненную специальным
углем который испаряет пары топлива и подает их в ресивер автомобиля. Устанавливается
в моторном щите автомобиля.

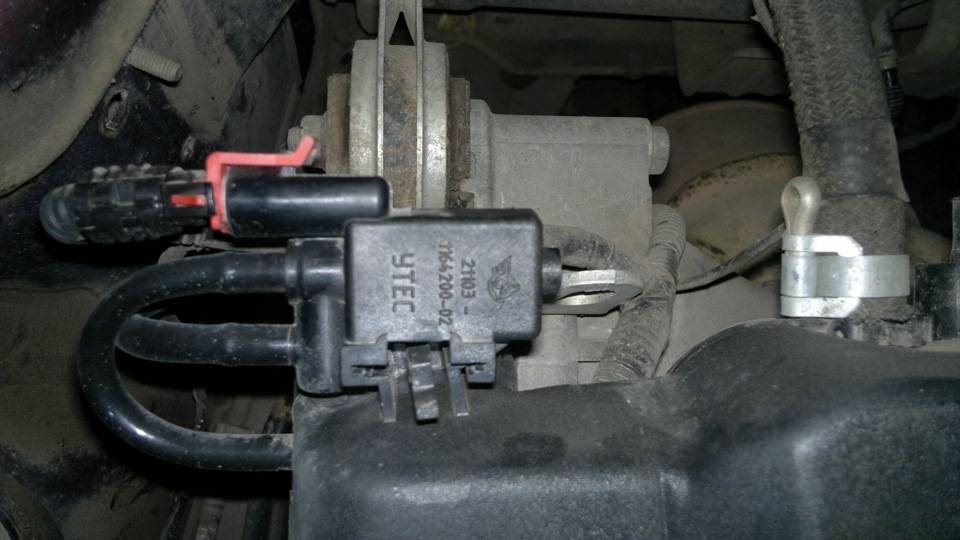

Датчик абсорбера

Датчик абсорбера регулирует открытие и закрытие подачи
воздуха в абсорбер для регулирования паров. Устанавливается на крышке двигателя
в версиях двигателей с объемом 1,6 литра, в версиях двигателя с объемом 1,5
литра устанавливается непосредственно на колбе абсорбера.

Сепаратор

Сепаратор в автомобилях Лада устанавливается под задним
левым крылом возле стойки амортизатора и служит для расширения паров топлива
образовавшихся в баке вследствие перепада температур. Внешне сепаратор похож на
расширительный бачок охлаждающей жидкости.

Клапан опрокидывания

Такой клапан устанавливается рядом с сепаратором под задним
левым крылом автомобиля. Служит клапан для того чтобы во время ДТП в перевёрнутый
автомобиль не поступало топливо. То есть при переворачивании клапана он перекрывает
топливную систему, защищая машину, попавшую в ДТП от возгорания.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
2. Замеры проводятся также в режиме ХХ.
3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Назначение РДТ

По своей сути это устройство — защитный клапан, имеющий мембранный тип. Он фиксируется в топливной рампе в комплексе с форсунками транспортного средства. Задача данного элемента — поддержка оптимального уровня давления горючего в периоды, когда силовой узел меняет режим работы.

Кроме этого, регулятор корректирует нагрузки на мотор. К примеру, когда во впускной трубе повышается давление, РДТ поднимает давление топлива, а при послаблении, наоборот, снижает его. Что касается клапана устройства, то его задача — открытие, когда это нужно, и отправление обратно в бак лишнего топлива.

Таким образом, РДТ выполняет три ключевые функции:

• Способствует снижению уровня давления в ситуации его падении в трубе впуска;
• удерживает давление горючего в форсунках на должной величине;
• компенсирует нагрузки в разных режимах мотора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.
2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Устройство и принцип работы

Регулятор давления топлива в закрытом (а) и открытом (б) положениях Состоит топливный регулятор из следующих элементов:

• Корпус. Изготавливается из металла и отличается высокой герметичностью, необходимой для предотвращения утечки топлива и потери давления.
• Мембрана (диафрагма). Реагирует на избыточное давление и открывает сливную магистраль.
• Обратный клапан. Расположен на входе.
• Пружина. Оказывает дополнительное давление на диафрагму клапана.
• Штуцеры для крепления магистралей впуска и слива топлива.
• Уплотнители. Обеспечивают герметичность системы на входе и выходе.

Принцип работы механического регулятора объема топлива прост. Мембрана разделяет внутреннее пространство корпуса на две камеры (топливную и воздушную). В первую при помощи насоса подается топливо, которое оказывает некоторое давление на мембрану. Обратный клапан при этом препятствует возврату топлива во впускную магистраль, что позволяет создавать давление, необходимое для работы мотора.

С обратной стороны мембраны (во второй камере) расположена пружина, запирающая регулятор. Эта камера при помощи шланга соединена с впускным коллектором, в котором при различных режимах формируется некоторый уровень разрежения воздуха, что также воздействует на диафрагму. В момент, когда давление топлива превышает суммарное воздействие пружины и разрежения во впускном коллекторе, клапан открывается, сбрасывая часть горючего.

Таким образом, чем меньше разрежение во впускном коллекторе, тем больше давление поступающего к топливным форсункам горючего. Контрольным режимом топливного регулятора является холостой ход двигателя, когда разрежение минимально, а давление максимально.

Данные этого режима, как правило, фиксируют на внешней стороне корпуса, что упрощает процесс диагностики и ремонта системы питания двигателя. При остановке двигателя клапан полностью закрывается, что позволяет поддерживать постоянное высокое давление в топливной рейке (рампе) и упрощает повторный пуск.

Как почистить РДТ

Ремонту регулятор не подлежит, при неисправности заменяется на новый, цена детали невысока. Но иногда удаётся восстановить работоспособность прочисткой встроенного фильтра-сетки. Для этого регулятор демонтируют и промывают очистителем карбюраторов с последующей продувкой.

Операцию можно повторять для лучшего результата. Возможно также применение ультразвуковой ванны с сольвентом, которая используется для чистки форсунок, где возникают аналогичные проблемы из-за грязного топлива.

Особого смысла в данных процедурах нет, тем более если деталь уже много прослужила. Затраты времени и средств вполне сравнимы с ценой нового РДТ, при том, что в старом уже изношен клапан, состарилась диафрагма, а едкие чистящие составы могут вызвать окончательный отказ.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

Регулятор давления топлива

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

• Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
• Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
• Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
• Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Диагностика неисправностей

Нет давления в топливной рампе? Причины:

• Засоренный топливный фильтр;
• Засоренный фильтр бензонасоса;
• Неисправность топливного насоса;
• Неисправность регулятора давления топлива (РДТ). И при повышенном давлении тоже.

Если давление в топливной рампе постепенно падает, то причиной может быть:

• негерметичность соединений бензонасоса;
• негерметичность форсунок;
• неисправность топливного насоса.

Проверяем так. Зажимаем поводящий резиновый шланг топливной рампы:

• давление стало стабильным — негерметичен топливный модуль, либо неисправен насос;
• давление падает — негерметична форсунка(и).

Проверка РДТ. Подсоединяем шланг манометра к выходному штуцеру бензонасоса и включаем зажигание:

давление низкое, но стабильное — значит РДТ неисправен и сбрасывает давление слишком интенсивно.

Если давление в топливной рампе в пределах нормы, ищем причины неисправностей в работе двигателя в другом месте.

Ключевые слова: система питания лада гранта | система питания лада калина | система питания лада приора | система питания лада ларгус | система питания 4х4 | система питания лада веста | система питания lada xray | двигатель лада гранта | двигатель лада калина | двигатель лада приора | двигатель лада ларгус | двигатель 4х4 | двигатель лада веста | двигатель lada xray | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Проблемы с двигателем (троит, дергается, плохо тянет), причины
Плавают обороты, двигатель глохнет на холостом ходу или при движении
Замена топливного фильтра на Lada Granta и Lada Kalina

Информация

Посетители, находящиеся в группе Гости, не могут оставлять к данной публикации.

Заключение

Теперь, если Вы заглохли в дали от города, то выполнить диагностику автомобиля своими руками в полевых условиях для Вас не проблема ! Интенсивный разгон машины без провалов и дерганий — первый признак исправной топливной системы автомобиля ! Если после такой диагностики проблемы остались, тогда обратите внимание на другие моменты (компрессия в цилиндрах, модуль зажигания, ДПДЗ и прочее). Источник фото:. Источник фото:

Источник фото:

Ключевые слова:

Re: Какое давление топлива у 2112 16кл 1.5?

2.4-2.6 на ХХ, при перегазовке должно подскакивать до 3.0, со снятой трубкой РДТ так же 3.0, с пережатой обраткой должен давить не менее 4.0 Вот все замеры по которым можно что-то приговорить

А вообще у 2112 мотора есть еще болячки влияющие на тягу, помимо насоса

Добавлено after 3 minutes 53 seconds:

Поменяли поршни 21120 на 124, понизили степень сжатия, вот и потеря тяги ( предположение )

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

2.3 значит в норме

Не подскакивает, остается 2.3.

Не проверяли.

Не видела, сколько, но говорили, что в этот момент, должно быть не меньше 3.2, а у меня очень мало.

И что значит?

Nastya Angel of passion   Сообщений: 3509Зарегистрирован: 23 фев 2009, 03:52Откуда: Киров На чем ездим: Ваз-2112 Заслуженная репутация: 3342

Re: Какое давление топлива у 2112 16кл 1.5?

Замена насоса, но перед этим хотя бы с пережатой обраткой замерить, бывает и регулятор давления чудит.

Добавлено after 44 seconds:

4.0 должно быть минимум

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

Это ресурсная запчасть, часто выходящая из строя, так что замена даже просто так не повредит, темболее уже куплен

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

А если еще программу правильную сделать, если конечно в моторе поршневая менялась на другую…. 1.5 16кл резвый моторчик, если косяков по сборке нет, и вся электроника исправна

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

Не факт что той которой нужно, очень много мусора делается.

Вот это уже минус в тяге, но кто-то и не замечает

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71 VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Вернуться в Технический форум

Редакция не несет ответственность за оставленные пользователями.

Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

• предварительно выключите и остудите мотор;
• найдите под капотом топливную рампу;
• уберите пробку со штуцера давления топлива;
• открутите ниппель штуцера любим золотником;
• протрите поверхности, если под действием остаточного давления появились брызги топлива;
• натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
• второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

• при включении зажигания давление должно быть 3 атмосферы;
• на холостых оборотах – 2,5;
• при передавливании шланга оттока топлива – 7;
• при демонтированном шланге на РДТ – 3,3.

Если на вашем ВАЗ-2115 при замерах получаются иные показатели, то необходимо заменить регулятор на новый. Для этого достаточно обнаружить его в системе, провести демонтаж, а затем вернуть топливопровод в исходное состояние. В ВАЗ-2115, двигатель которых имеет 8 клапанов или иную систему, РДТ монтируется в самом конце топливной рейки.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит

После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Помните, что регулятор обойдется вам гораздо дешевле, чем масштабный ремонт топливной системы или двигателя. Именно к таким глобальным поломкам может привести вышедший из строя РДТ. Стоимость этой запасной части от 500 рублей. Окончательная цена ремонта зависит от того, запасную часть какого производителя вы приобретете. Дешевле всего обходятся стоковые детали производства Тольятти, а дороже – комплектующие BOSCH.

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Если забивается фильтр, то также засоряется и топливная рампа форсунок. Для того, чтобы очистить ТС от мусора и грязи, необходимо снять топливную рампу и прочистить форсунки.

Часть 5 из 6: Проверка на утечки

. Откройте капот автомобиля. Снова подсоедините заземляющий кабель к отрицательной клемме аккумулятора.

Удалите девятивольтный аккумулятор из прикуривателя.

Затяните зажим аккумулятора, чтобы убедиться, что соединение хорошее..

Примечание . Если вы не использовали девятивольтовый режим энергосбережения, вам придется сбросить все настройки вашего автомобиля, например радио, электрические сиденья и электрические зеркала.

Шаг 2: Снимите противооткатные упоры . Снимите противооткатные упоры с задних колес и отложите их в сторону.

Шаг 3. Включите зажигание . Прислушайтесь к включению топливного насоса. Выключите зажигание после того, как топливный насос перестанет шуметь.

Примечание : вам нужно будет повторно включить и выключить ключ зажигания с 3 на 4 раза убедиться, что топливная рампа заполнена топливом и находится под давлением.

Шаг 4. Проверьте отсутствие утечек . Используйте детектор горючих газов и проверьте все соединения на предмет утечек. Понюхайте воздух, нет ли запахов топлива.
